Demag PK 10 – Ersatzteilliste 22202444

Einzelteile, Ausgabe 11/1997, Demag-Nr. 22202444 – 17 Zeichnungen, 622 Positionen mit Identnummer. Im Partfinder sehen Sie die Zeichnung, den Preis und legen das Teil in den Warenkorb.

Im Partfinder mit Zeichnung öffnen

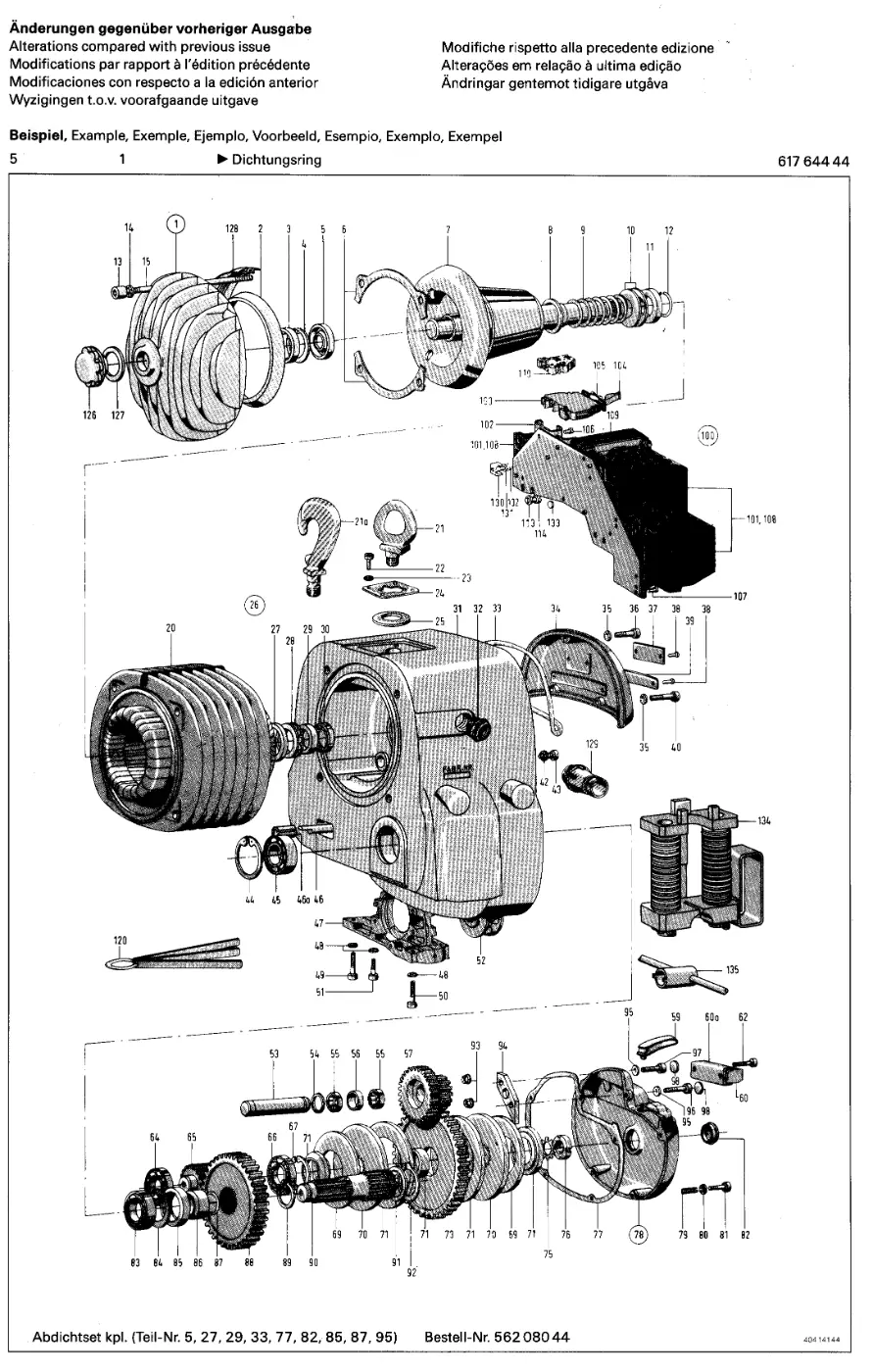

Zeichnung (Seite 2)

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
5	Dichtungsring	61764444	1
1	Lagerschild, B-seitig, komplett (Teil-Nr. 2–5, 126)	56124044 → 56124033	1
2	Bremsbelag )	56129044 → 56129033	1
3	Zylinderrollenlager RNU B 203 (F = 22,9 mm)	36525399	1
4	Sicherungsring 40 x 1,75	34264099	1
6	Segment	56125444	14
7	Läufer mit Bremsscheibe 16/10 P 2 u. 2/8 K )	56128644	1
8	Stützscheibe S 28 x 40	34349999	1
9	Bremsfeder 140 N, 16/10 P 2/8 K	56126544	1
10	Tellerfeder 23/50 x 2	56073944	2
11	Druckring 7,25 mm	56072544 → 56073933	1
12	Sprengring 22,9 x 1,3	37412344	1
13	Mutter M 8 mit Innensechskant	60065944	4
14	Sicherungsscheibe S 8	34378444	4
15	Stiftschraube M 8 x 134	60064444	4
20	Ständer 16/10 P 2–8 K, 220/380 V	56113644 → 56113633	1
21	Aufhängeschraube	56239044	1
21a	Aufhängehaken	56244244	1
22	Zylinderschraube M 8 x 18	31923999	2
23	Sicherungsscheibe S 8	34378444	2
24	Legeschlüssel	56133944	1
25	Tellerfeder B 63	34018499	1
26	Getriebe komplett, PK 10 N-F	56235144	1
27	Lagerdichtung	56073844	1
28	Axialrillenkugellager 51 106	36400699	1
29	Radialwellendichtung A 23 x 40 x 10	36660344	1
30	Zylinderrollenlager RNU B 203 (F = 22,9 mm)	36525399	1
31	Gehäuse	56230244	1
32	Würgenippel Pg 16	50450344	2
33	Rundschnurring	56138344	1
34	Klemmenkastendeckel	56238244	1
35	Sicherungsscheibe S 6	34378344 → 465598	3
36	Zylinderschraube M 6 x 40	32906799	1
37	Leistungsschild )	56544844	1
38	Halbrundkerbnagel 3 x 5	35091099	4
39	Firmenschild	56138544	1
40	Zylinderschraube M 6 x 12	32905899	2
42	Fächerscheibe A 4,3	34398199	1
43	Zylinderschraube M 4 x 8	32092799	1
44	Sicherungsring 55 x 2,0	34265299	1
45	Rillenkugellager 6006 2 Z	36812699	1
46	Stift	56242944	1
46a	Spannhülse	34540144	1
47	Kettenführung	56237044	1
48	Sicherungsscheibe S 6	34378344 → 465598	4
49	Zylinderschraube M 6 x 45	32154299	1
50	Zylinderschraube M 6 x 40	32143699	2
51	Zylinderschraube M 6 x 25	32001499	1
52	Taschenkettenradhälfte	56233044	2
53	Bolzen	56234544	1
54	Stützscheibe S 19 x 26	34349299	1
55	Nadelhülse 18/24 x 16,0	37508644	2
56	Abstandring	56234144 → 56209033	1
57	Doppelrad z = 98/15, 125,7 / 44,5 ⌀	56231244 → 56231233	1
59	Entlüftung	56035444	1
60	Klemmenleiste 6 Klemmen SB 4,8 )	50582744	1
60a	Tragschiene 180 mm lang	89379744	1
62	Zylinderschraube M 4 x 6	32098699	2
64	Rillenkugellager 16 006	36044699	1
65	Ritzelwelle z = 12, 45 ⌀ (vH = 8 m/min)	56231644 → 56231633	1
66	Rillenkugellager 6206	36055699	1
67	Sicherungsring 62 x 2,0	34265699	1
69	Tellerfeder	56233644	2
70	Kupplungsscheibe	56232044	2
71	Set für Rutschkupplung )	56239544	1
73	Zahnrad z = 67, 172,4 ⌀	56231444 → 56231233	1
75	Sicherungsblech MB 5	34341299	1
76	Nutmutter KM 5	34338199	1
77	Getriebedichtung	56230544	1
78	Gehäusedeckel, komplett (Teil-Nr. 83, 93–97)	56231044	1
79	Spannstift LH 8 x 20	34544899	2
80	Sicherungsscheibe S 6	34378344 → 465598	4
81	Zylinderschraube M 6 x 35	32141999	4
82	Verschlußstopfen	58613044	1
83	Rillenkugellager 6007 Z	36810799	1
84	Sicherungsring 62 x 2,0	34265699	1
85	Wellendichtring A 45 x 62 x 7	56233544	1
86	Abstandring	56233444 → 56209033	1
87	Runddichtring 35 x 4,0 B	56233344	1
88	Zahnrad 2 z = 41, 128,8 ⌀ (vH = 8 m/min)	56231844 → 56231633	1
89	Sicherungsring 30 x 1,5	34253099	1
90	Abtriebswelle	56233244 → 56233233	1
91	Paßscheibe 40/50 x 0,1	34351699
92	Sicherungsring 40 x 1,75	34254099	1
93	Sicherungsmutter M 6	30028144	2
94	Lasche	56233844	1
95	Dichtring U 6,7 x 10 x 1	37675544	2
96	Zylinderschraube M 6 x 30	32154199	1
97	Zylinderschraube M 6 x 25	32001499	1
98	Scheibe 11	56233944	2
101	Schütz 3TB41 02–0AD 0, 2 S + 2 Ö, 42 V, 50 Hz	89385944	1
102	Tragschiene 25 mm lang	89358644	1
103	Sicherungsklemme USIG	79016044	1
104	Sicherungsstecker STSi	79020544	1
105	G-Sicherungseinsatz M 1 C (1 A), bei 42 V u. 48 V	50569999	1
106	Senkschraube M 4 x 8	31848999	1
107	Zylinderschraube M 4 x 16 Z 3	31892699	6
108	Spule 3TY4 803–0AD0, für Schütz 3TB40 bis 3TB44, 42 V, 50 Hz	89393344	3
109	Trafo 36 VA 380/220 V, 50/60 Hz	89362744 → 55026544	1
110	Endwinkel ENK	89474444	1
113	Sicherungsscheibe 5	34378244 → 465498	2
114	Zylinderschraube M 5 x 12	31819799	2
120	Fühlerlehrensatz 0,35 mm )	10092744	1
126	Verschlußschraube Pg 21	60070644	1
127	Dichtring G Pg 21	60087599	1
128	Motordichtung	60077644	1
129	Verschraubung Pg 16	50468644	1
130	Flachstecker B 6,3–0,8	44016499	1
131	Fächerscheibe A 5,3	34360599	1
132	Zylinderschraube M 5 x 8	31817899	1
133	Erdungszeichen	40023799	1
134	Rutschkraftprüfer	47299244	1
135	Steckschlüssel mit Knebel	47299644	1

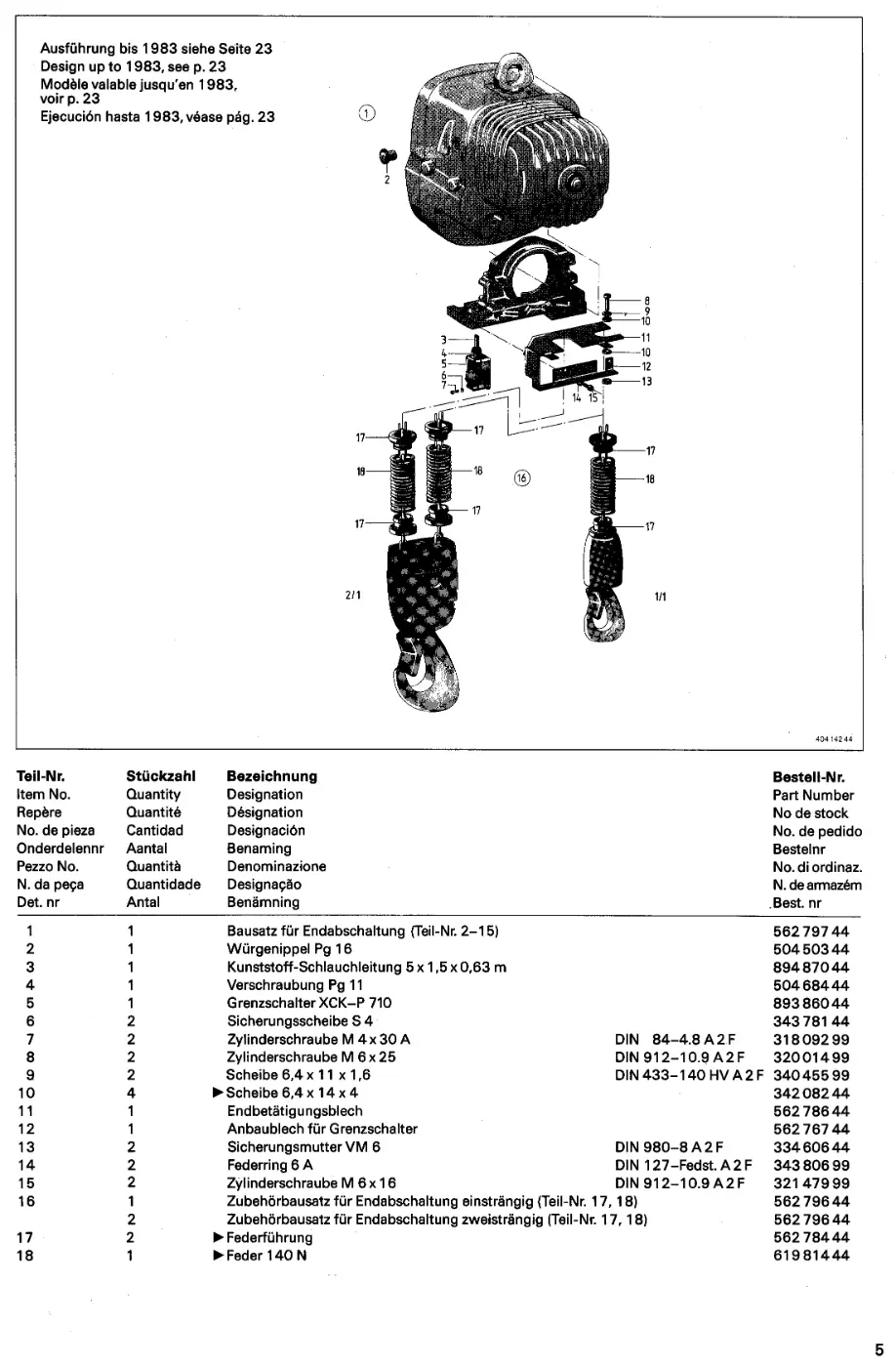

Zeichnung (Seite 7)

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Bausatz für Endabschaltung (Teil-Nr. 2–15)	56279744 → 56279733	1
2	Würgenippel Pg 16	50450344	1
3	Kunststoff-Schlauchleitung 5 x 1,5 x 0,63 m	89487044	1
4	Verschraubung Pg 11	50468444	1
5	Grenzschalter XCK–P 710	89386044	1
6	Sicherungsscheibe S 4	34378144	2
7	Zylinderschraube M 4 x 30 A	31809299	2
8	Zylinderschraube M 6 x 25	32001499	2
9	Scheibe 6,4 x 11 x 1,6	34045599	2
10	Scheibe 6,4 x 14 x 4	34208244	4
11	Endbetätigungsblech	56278644	1
12	Anbaublech für Grenzschalter	56276744	1
13	Sicherungsmutter VM 6	33460644	2
14	Federring 6 A	34380699	2
15	Zylinderschraube M 6 x 16	32147999	2
16	Zubehörbausatz für Endabschaltung einsträngig (Teil-Nr. 17, 18)	56279644 → 56279633	1
17	Federführung	56278444	2
18	Feder 140 N	61981444	1

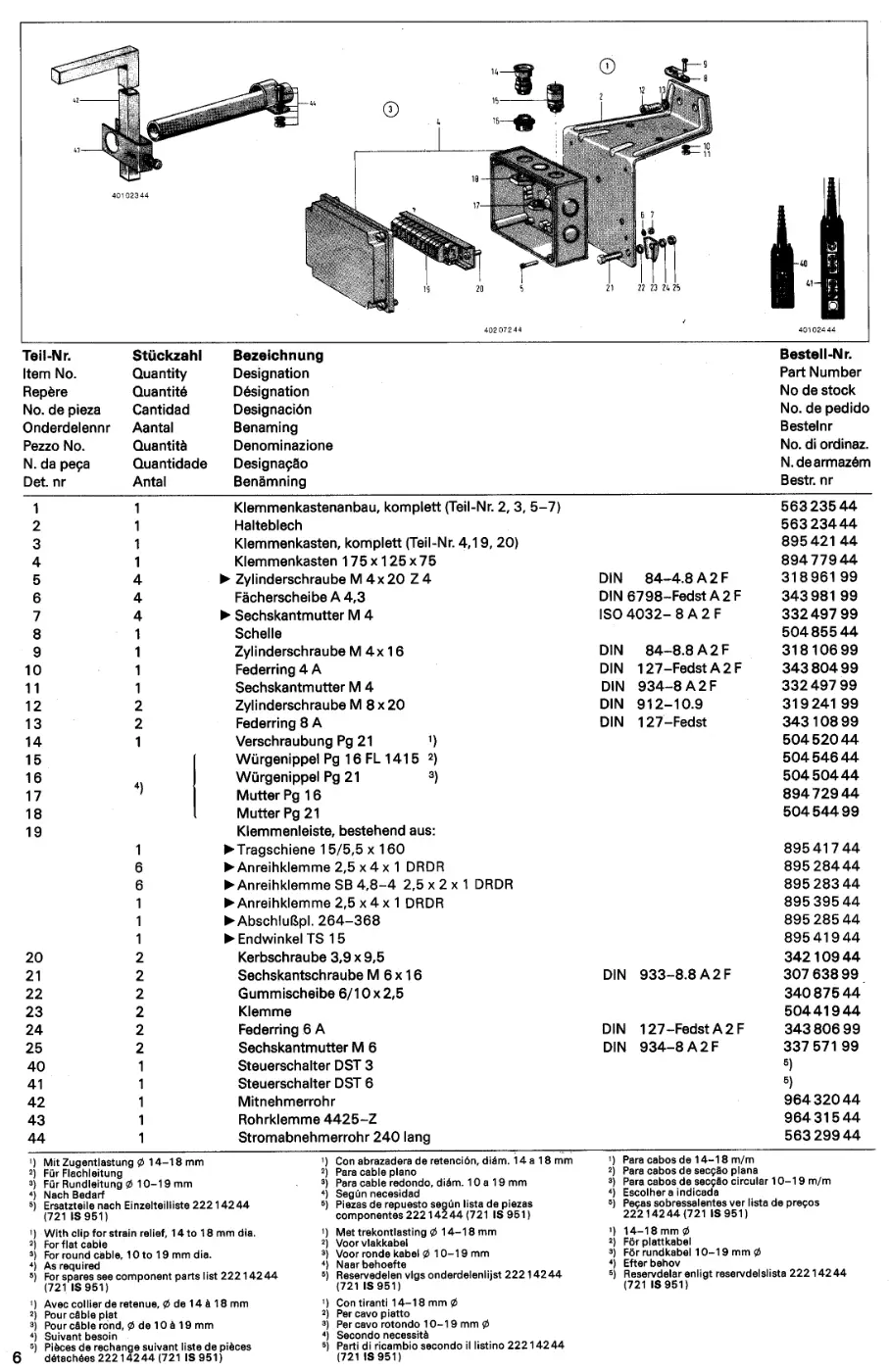

Zeichnung (Seite 8)

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Klemmenkastenanbau, komplett (Teil-Nr. 2, 3, 5–7)	56323544	1
2	Halteblech	56323444	1
3	Klemmenkasten, komplett (Teil-Nr. 4, 19, 20)	89542144	1
4	Klemmenkasten 175 x 125 x 75	89477944 → 57535144	1
5	Zylinderschraube M 4 x 20 Z 4	31896199	4
6	Fächerscheibe A 4,3	34398199	4
7	Sechskantmutter M 4	33249799	4
8	Schelle	50485544	1
9	Zylinderschraube M 4 x 16	31810699	1
10	Federring 4 A	34380499	1
11	Sechskantmutter M 4	33249799	1
12	Zylinderschraube M 8 x 20	31924199	2
13	Federring 8 A	34310899	2
14	Verschraubung Pg 21 )	50452044	1
15	Würgenippel Pg 16 FL 1415 )	50454644 → 89479444
16	Würgenippel Pg 21 )	50450444
17	Mutter Pg 16	89472944
18	Mutter Pg 21	50454499
20	Kerbschraube 3,9 x 9,5	34210944	2
21	Sechskantschraube M 6 x 16	30763899	2
22	Gummischeibe 6/10 x 2,5	34087544	2
23	Klemme	50441944	2
24	Federring 6 A	34380699	2
25	Sechskantmutter M 6	33757199	2
42	Mitnehmerrohr	96432044	1
43	Rohrklemme 4425–Z	96431544	1
44	Stromabnehmerrohr 240 lang	56329944 → 56329933	1

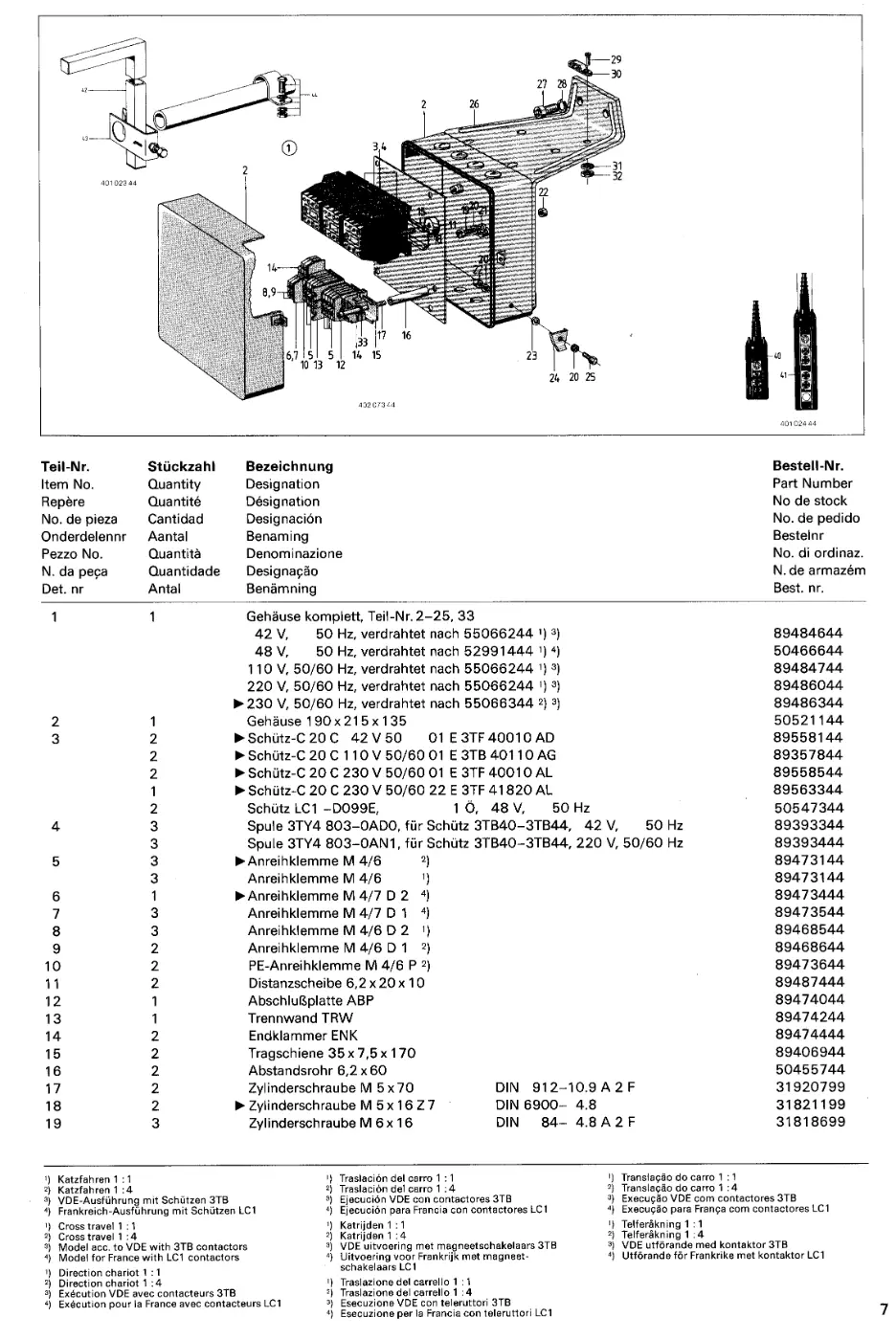

Zeichnung (Seite 9)

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
2	Gehäuse 190 x 215 x 135	50521144	1
3	Schütz-C 20 C 42 V 50 01 E 3TF 40010 AD	89558144	2
4	Spule 3TY4 803–0AD0, für Schütz 3TB40–3TB44, 42 V, 50 Hz	89393344	3
5	Anreihklemme M 4/6 )	89473144	3
6	Anreihklemme M 4/7 D 2 )	89473444	1
7	Anreihklemme M 4/7 D 1 )	89473544	3
8	Anreihklemme M 4/6 D 2 )	89468544	3
9	Anreihklemme M 4/6 D 1 )	89468644	2
10	PE-Anreihklemme M 4/6 P )	89473644	2
11	Distanzscheibe 6,2 x 20 x 10	89487444	2
12	Abschlußplatte ABP	89474044	1
13	Trennwand TRW	89474244	1
14	Endklammer ENK	89474444	2
15	Tragschiene 35 x 7,5 x 170	89406944	2
16	Abstandsrohr 6,2 x 60	50455744	2
17	Zylinderschraube M 5 x 70	31920799	2
18	Zylinderschraube M 5 x 16 Z 7	31821199	2
19	Zylinderschraube M 6 x 16	31818699	3
20	Sicherungsscheibe 6	34378344 → 465598	7
21	Scheibe 6,4	34045599	3
22	Sechskantmutter M 6	33757199	5
23	Gummischeibe 6/10 x 2,5	34087544	2
24	Klemme	50441944	2
25	Sechskantschraube M 6 x 12	30740399	2
26	Halteblech	56323444	1
27	Zylinderschraube M 8 x 20	31924199	2
28	Federring 8 A	34310899	2
29	Zylinderschraube M 4 x 16	31810699	1
30	Schelle	50485544	1
31	Federring 4 A	34380499	1
32	Sechskantmutter M 4	33249799	1
33	Fächerscheibe A 5,3	34360599	2
42	Mitnehmerrohr	96432044	1
43	Rohrklemme 4425–Z	96431544	1
44	Stromabnehmerrohr 240 mm lang	56329944 → 56329933	1

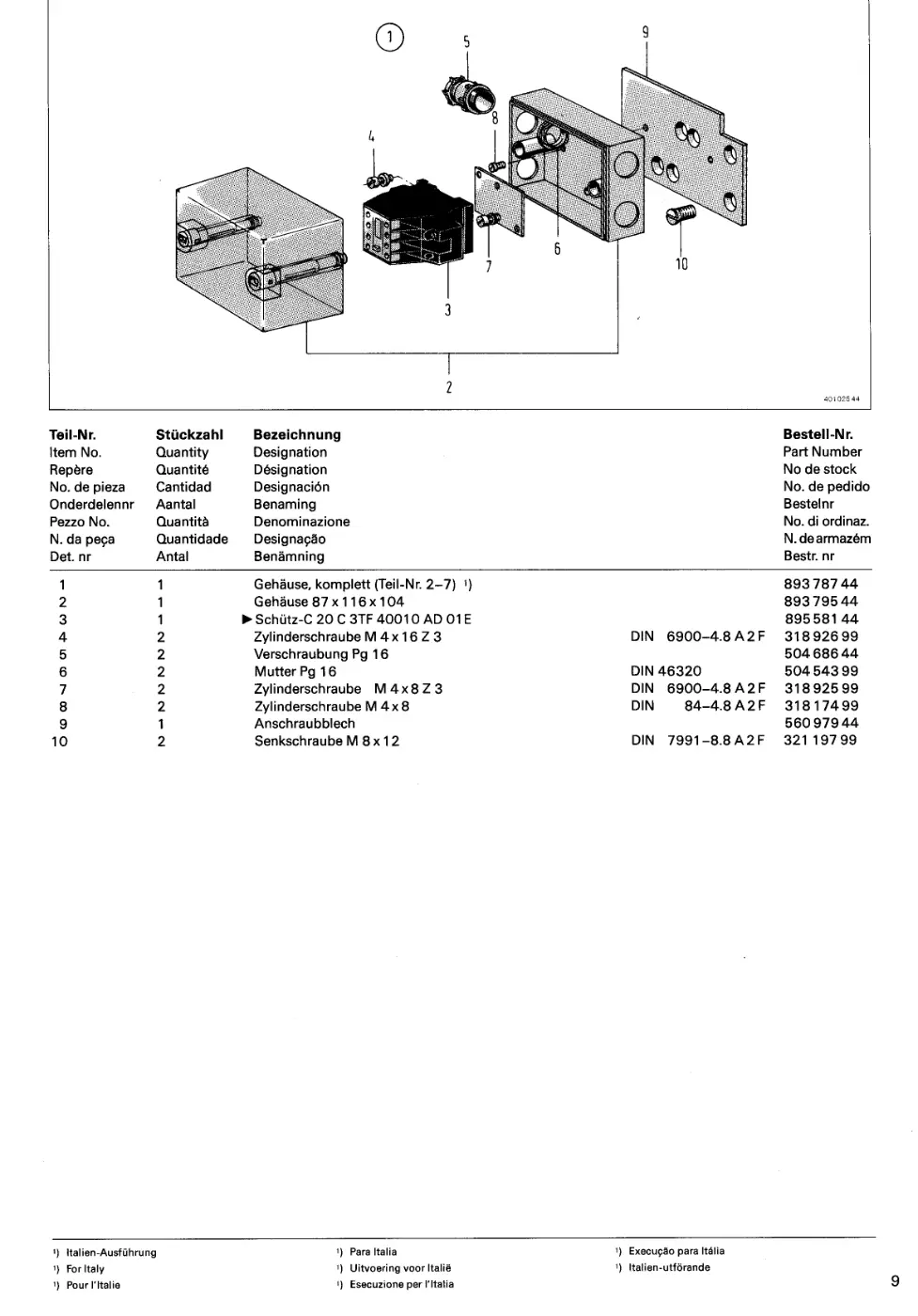

Zeichnung (Seite 11)

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Gehäuse, komplett (Teil-Nr. 2–7) )	89378744	1
2	Gehäuse 87 x 116 x 104	89379544	1
3	Schütz-C 20 C 3TF 40010 AD 01E	89558144	1
4	Zylinderschraube M 4 x 16 Z 3	31892699	2
5	Verschraubung Pg 16	50468644	2
6	Mutter Pg 16	50454399	2
7	Zylinderschraube M 4 x 8 Z 3	31892599	2
8	Zylinderschraube M 4 x 8	31817499	2
9	Anschraubblech	56097944	1
10	Senkschraube M 8 x 12	32119799	2

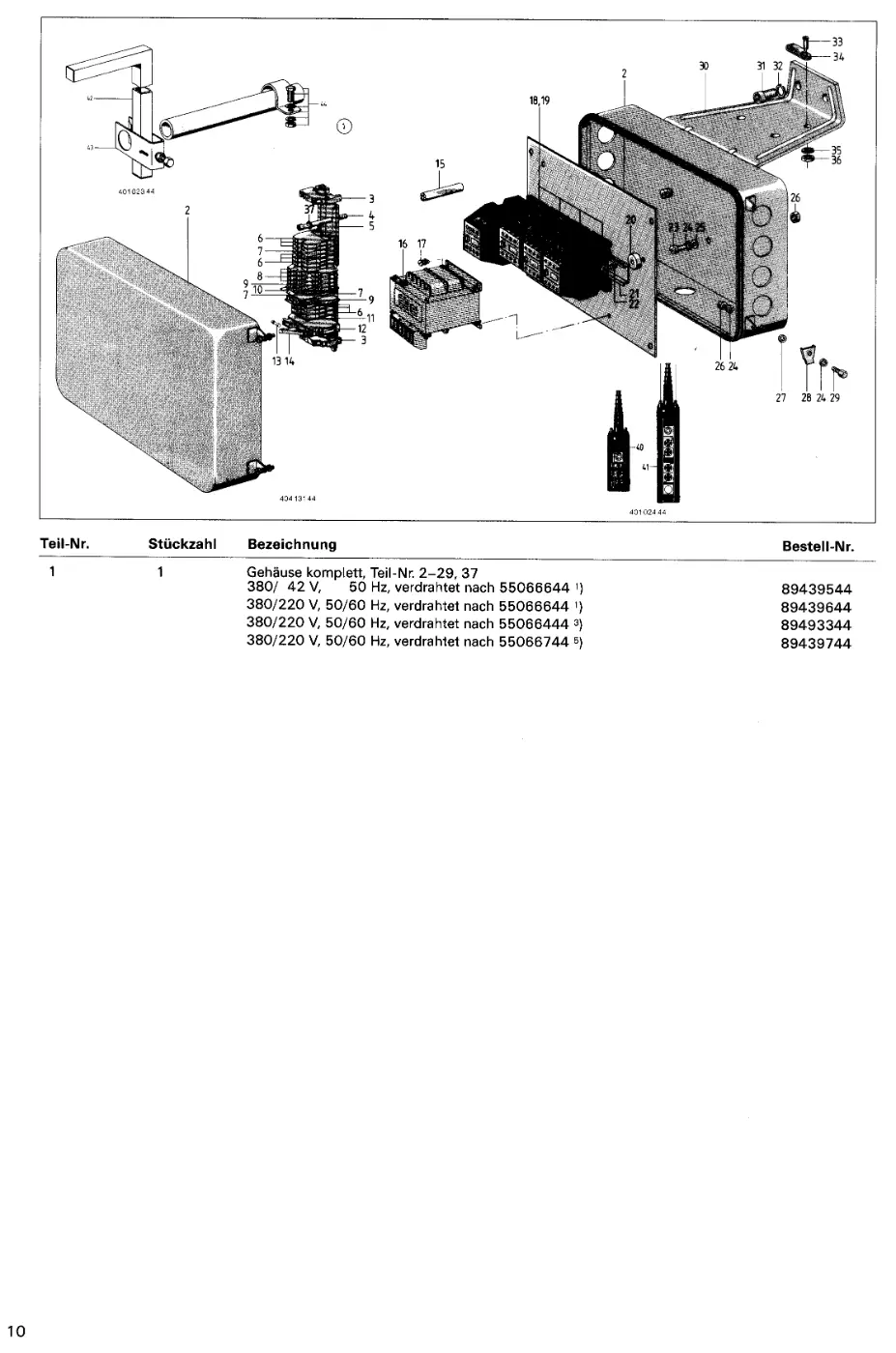

Zeichnung (Seite 12)

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
2	Gehäuse 255 x 360 x 145	50403944 → 57538244	1
3	Endklammer ENK	89474444	2
4	Zylinderschraube M 5 x 70	31920799	2
5	Tragschiene 35 x 7,5 x 230	89492944	1
6	Anreihklemme M 4/6	89473144	15
7	PE-Anreihklemme M 4/6 P	89473644	3
8	Anreihklemme M 4/6 D 1	89468644	4
9	Anreihklemme M 4/7 D 1	89473544	2
10	Trennwand TRW	89474244	1
11	Abschlußplatte ABP	89474044	1
12	Sicherungsklemme USiG	79016044	1
13	G-Sicherungseinsatz M 2 E (2 A), bei 42 V )	46445544	1
14	Sicherungsstecker STSi	79020544	1
15	Abstandsrohr 6,2 x 60	50455744	2
16	Trafo 63 VA, 380/ 42 V, 50/60 Hz )	89380144	1
17	Zylinderschraube M 4 x 8 Z3	31892599	4
18	Schütz-C 20 C 42 V 50 01E 3TF 40010 AD	89558144	2
19	Spule 3TY4 803–0AD0, für Schütz 3TB40–3TB44, 42 V, 50 Hz )	89393344	3
20	Distanzscheibe 6,2 x 20 x 10	89487444	2
21	Tragschiene 35 x 7,5 x 190	89407044	1
22	Zylinderschraube M 5 x 16 Z7	31821199	2
23	Zylinderschraube M 6 x 16	31818699	3
24	Sicherungsscheibe 6	34378344 → 465598	7
25	Scheibe 6,4	34045599	3
26	Sechskantmutter M 6	33757199	5
27	Gummischeibe 6/10 x 2,5	34087544	2
28	Klemme	50441944	2
29	Sechskantschraube M 6 x 12	30740399	2
30	Halteblech	56323444	1
31	Zylinderschraube M 8 x 20	31924199	2
32	Federring 8 A	34310899	1
33	Zylinderschraube M 4 x 16	31810699	1
34	Schelle	50485544	1
35	Federring 4 A	34380499	1
36	Sechskantmutter M 4	33249799	1
37	Fächerscheibe A 5,3	34360599	2
42	Mitnehmerrohr	96432044	1
43	Rohrklemme 4425–Z	96431544	1
44	Stromabnehmerrohr 240 mm lang	56329944 → 56329933	1

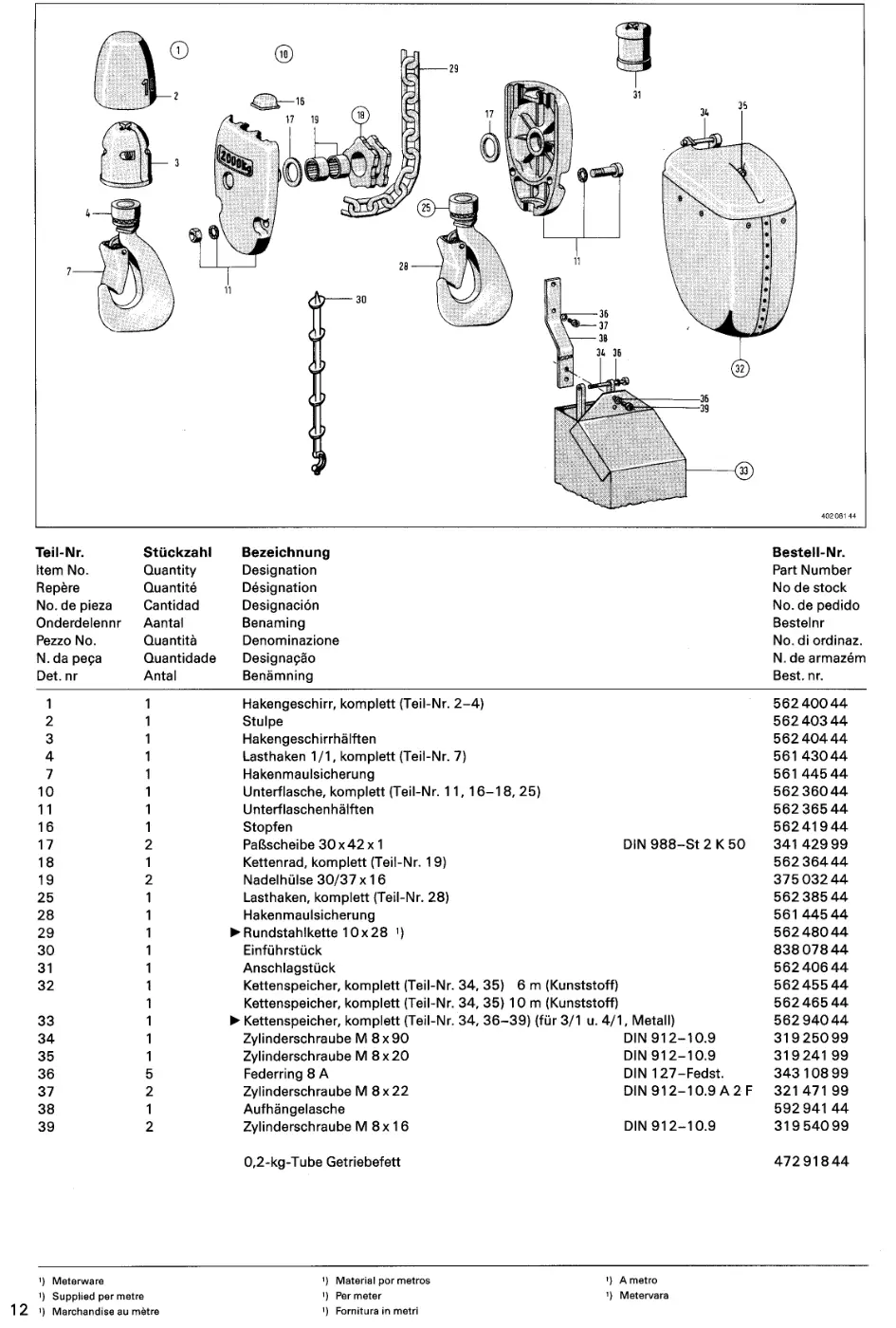

Zeichnung (Seite 14)

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Hakengeschirr, komplett (Teil-Nr. 2–4)	56240044 → 56240033	1
2	Stulpe	56240344	1
3	Hakengeschirrhälften	56240444	1
4	Lasthaken 1/1, komplett (Teil-Nr. 7)	56143044	1
7	Hakenmaulsicherung	56144544 → 56144533	1
10	Unterflasche, komplett (Teil-Nr. 11, 16–18, 25)	56236044	1
11	Unterflaschenhälften	56236544	1
16	Stopfen	56241944	1
17	Paßscheibe 30 x 42 x 1	34142999	2
18	Kettenrad, komplett (Teil-Nr. 19)	56236444 → 56236433	1
19	Nadelhülse 30/37 x 16	37503244	2
25	Lasthaken, komplett (Teil-Nr. 28)	56238544	1
28	Hakenmaulsicherung	56144544 → 56144533	1
29	Rundstahlkette 10 x 28 )	56248044	1
30	Einführstück	83807844	1
31	Anschlagstück	56240644	1
32	Kettenspeicher, komplett (Teil-Nr. 34, 35) 6 m (Kunststoff)	56245544	1
33	Kettenspeicher, komplett (Teil-Nr. 34, 36–39) (für 3/1 u. 4/1, Metall)	56294044	1
34	Zylinderschraube M 8 x 90	31925099	1
35	Zylinderschraube M 8 x 20	31924199	1
36	Federring 8 A	34310899	5
37	Zylinderschraube M 8 x 22	32147199	2
38	Aufhängelasche	59294144	1
39	Zylinderschraube M 8 x 16	31954099	2

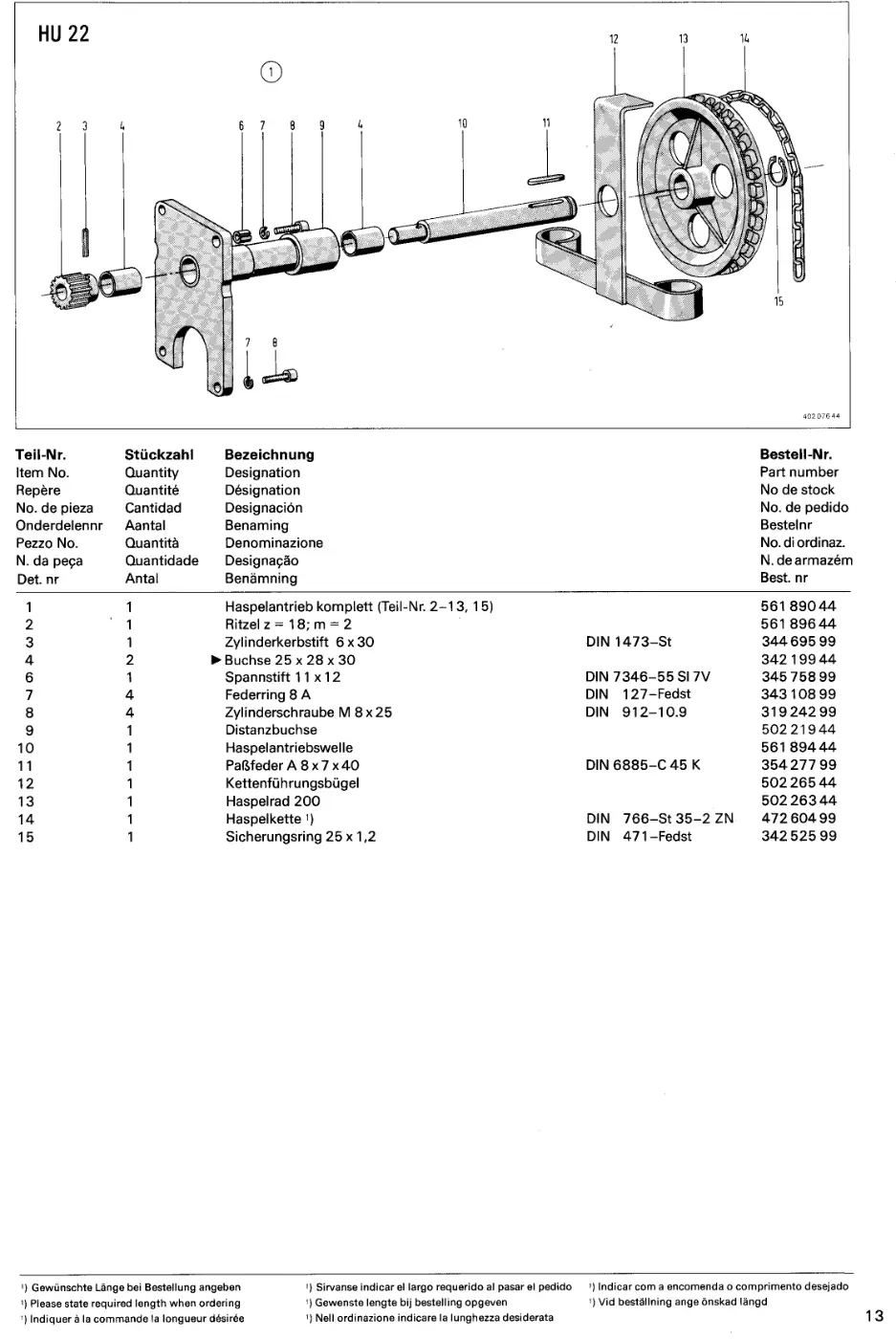

HU 22 (Seite 15)

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Haspelantrieb komplett (Teil-Nr. 2–13, 15)	56189044	1
2	Ritzel z = 18; m = 2	56189644	1
3	Zylinderkerbstift 6 x 30	34469599	1
4	Buchse 25 x 28 x 30	34219944	2
6	Spannstift 11 x 12	34575899	1
7	Federring 8 A	34310899	4
8	Zylinderschraube M 8 x 25	31924299	4
9	Distanzbuchse	50221944	1
10	Haspelantriebswelle	56189444	1
11	Paßfeder A 8 x 7 x 40	35427799	1
12	Kettenführungsbügel	50226544	1
13	Haspelrad 200	50226344	1
14	Haspelkette )	47260499	1
15	Sicherungsring 25 x 1,2	34252599	1

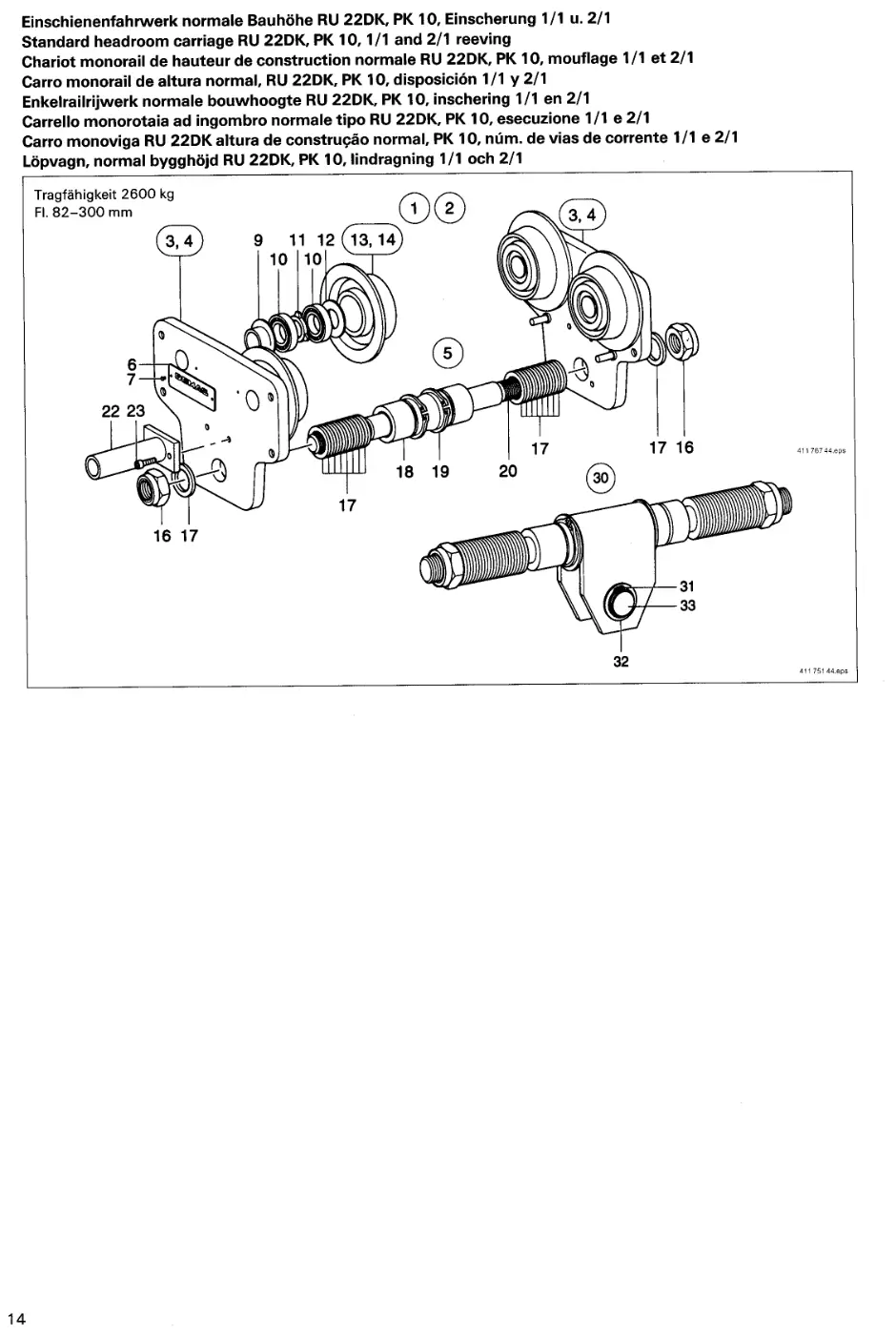

Einschienenfahrwerk normale Bauhöhe RU 22DK, PK 10, Einscherung 1/1 u. 2/1 (Seite 16)

Demag PK 10 – Einschienenfahrwerk normale Bauhöhe RU 22DK, PK 10, Einscherung 1/1 u. 2/1, Zeichnung Seite 16

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Fahrwerk, kpl. (Teil-Nr. 3)	83967244 → 84011344	1
2	Fahrwerk, kpl. (Teil-Nr. 4)	83967444 → 84011344	1
3	Seitenschild, kpl. (Teil-Nr. 6, 7, 13)	83967144	2
4	Seitenschild, kpl. (Teil-Nr. 6, 7, 14)	83967044	2
5	Traverse für Flanschbreite 82–143 mm, kpl. (Teil-Nr. 16–19)	83955644	1
6	Firmenschild 2600 kg	83964744	1
7	Halbrundkerbnagel 3 x 5	35091099	2
9	Kragendichtbuchse RU 22	83977944	1
10	Rillenkugellager 16006	36044699	2
11	Abstandsring	83966744	1
12	Lagerdeckel	56331944	1
13	Laufrolle ⌀ 112, kpl. (Teil-Nr. 9–12)	56338244	2
14	Laufrolle ⌀ 112, kpl. (Teil-Nr. 9–12)	56338344	2
16	Sechskantmutter M 30 x 2	33468799	2
17	Scheibe für Flanschbreite 82–143 mm	50222044	19
18	Rohr 51 x 7,1 x 109 für Flanschbreite 82–143 mm	83955044	1
19	Sicherungsring 52 x 3	34244299	2
22	Stromabnehmerrohr	83973744	1
23	Zylinderschraube M 8 x 20	32141099	2
30	Traverse für Flanschbreite 144–200 mm, kpl. (Teil-Nr. 31–33)	56334044	1
31	Sicherungsring 35 x 2,5	34243599	2
32	Paßscheibe 35 x 45 x 1	34351499	2
33	Bolzen	56334644	1

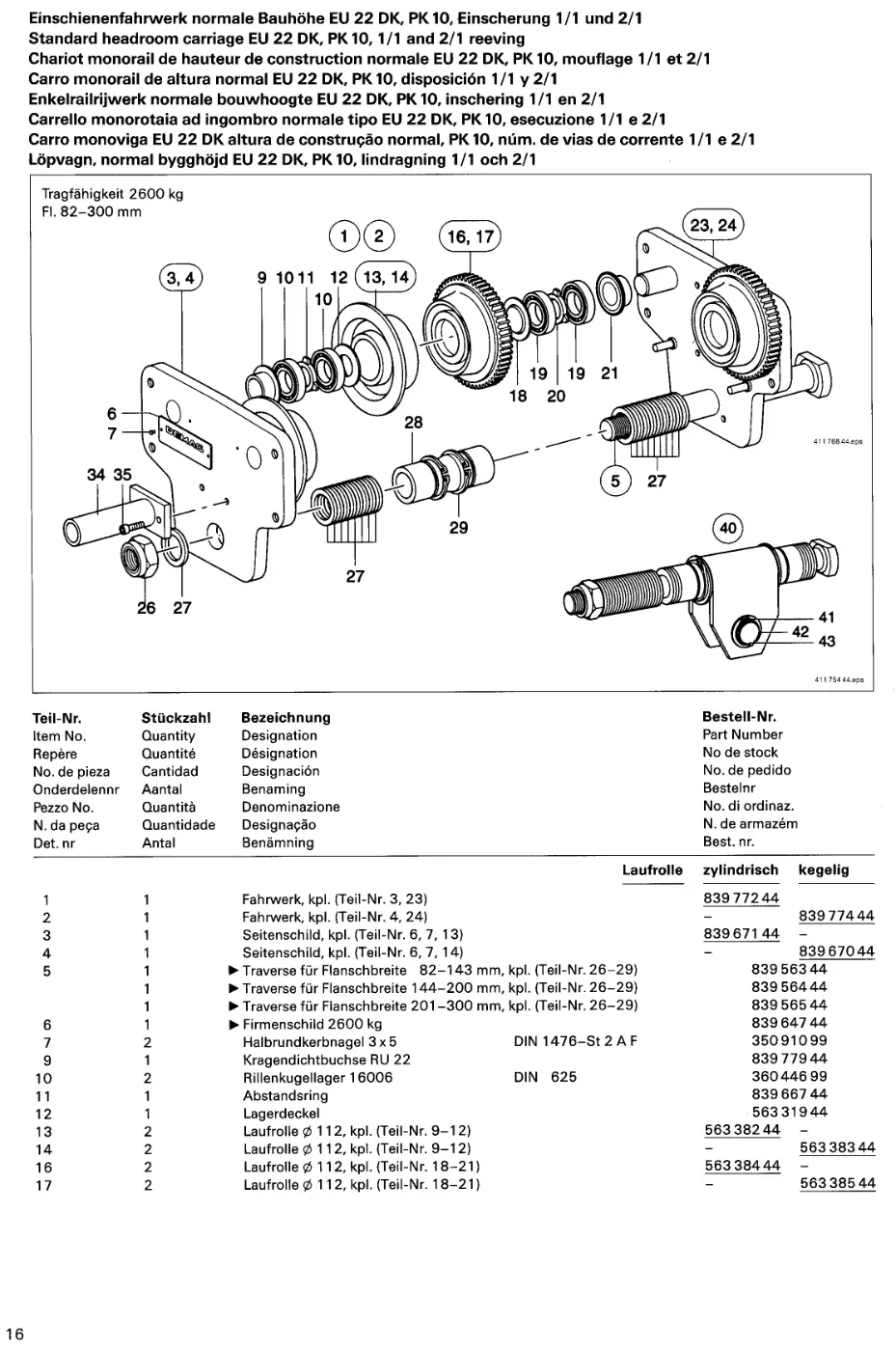

Einschienenfahrwerk normale Bauhöhe EU 22 DK, PK 10, Einscherung 1/1 und 2/1 (Seite 18)

Demag PK 10 – Einschienenfahrwerk normale Bauhöhe EU 22 DK, PK 10, Einscherung 1/1 und 2/1, Zeichnung Seite 18

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Fahrwerk, kpl. (Teil-Nr. 3, 23)	83977244 → 84011444	1
2	Fahrwerk, kpl. (Teil-Nr. 4, 24)	83977444 → 84011444	1
3	Seitenschild, kpl. (Teil-Nr. 6, 7, 13)	83967144	1
4	Seitenschild, kpl. (Teil-Nr. 6, 7, 14)	83967044	1
5	Traverse für Flanschbreite 82–143 mm, kpl. (Teil-Nr. 26–29)	83956344	1
6	Firmenschild 2600 kg	83964744	1
7	Halbrundkerbnagel 3 x 5	35091099	2
9	Kragendichtbuchse RU 22	83977944	1
10	Rillenkugellager 16006	36044699	2
11	Abstandsring	83966744	1
12	Lagerdeckel	56331944	1
13	Laufrolle ⌀ 112, kpl. (Teil-Nr. 9–12)	56338244	2
14	Laufrolle ⌀ 112, kpl. (Teil-Nr. 9–12)	56338344	2
16	Laufrolle ⌀ 112, kpl. (Teil-Nr. 18–21)	56338444	2
17	Laufrolle ⌀ 112, kpl. (Teil-Nr. 18–21)	56338544	2
18	Lagerdeckel	56331944	1
19	Rillenkugellager 16006	36044699	2
20	Abstandsring	83966744	1
21	Kragendichtbuchse EU 22	83967944	1
23	Seitenschild, kpl. (Teil-Nr. 16)	83977144 → 84011744	1
24	Seitenschild, kpl. (Teil-Nr. 17)	83977044	1
26	Sechskantmutter M 30 x 2	33468799	1
27	Abstandsring für Flanschbreite 82–143 mm	50222044	19
28	Rohr 51 x 7,1 x 109 für Flanschbreite 82–143 mm	83955044	1
29	Sicherungsring 52 x 3	34244299	2
34	Stromabnehmerrohr	83973744	1
35	Zylinderschraube M 8 x 20	32141099	2
40	Traverse für Flanschbreite 144–200 mm, kpl. (Teil-Nr. 41–43)	83976844	1
41	Sicherungsring 35 x 2,5	34243599	2
42	Paßscheibe 35 x 45 x 1	34351499	2
43	Bolzen	56334644	2

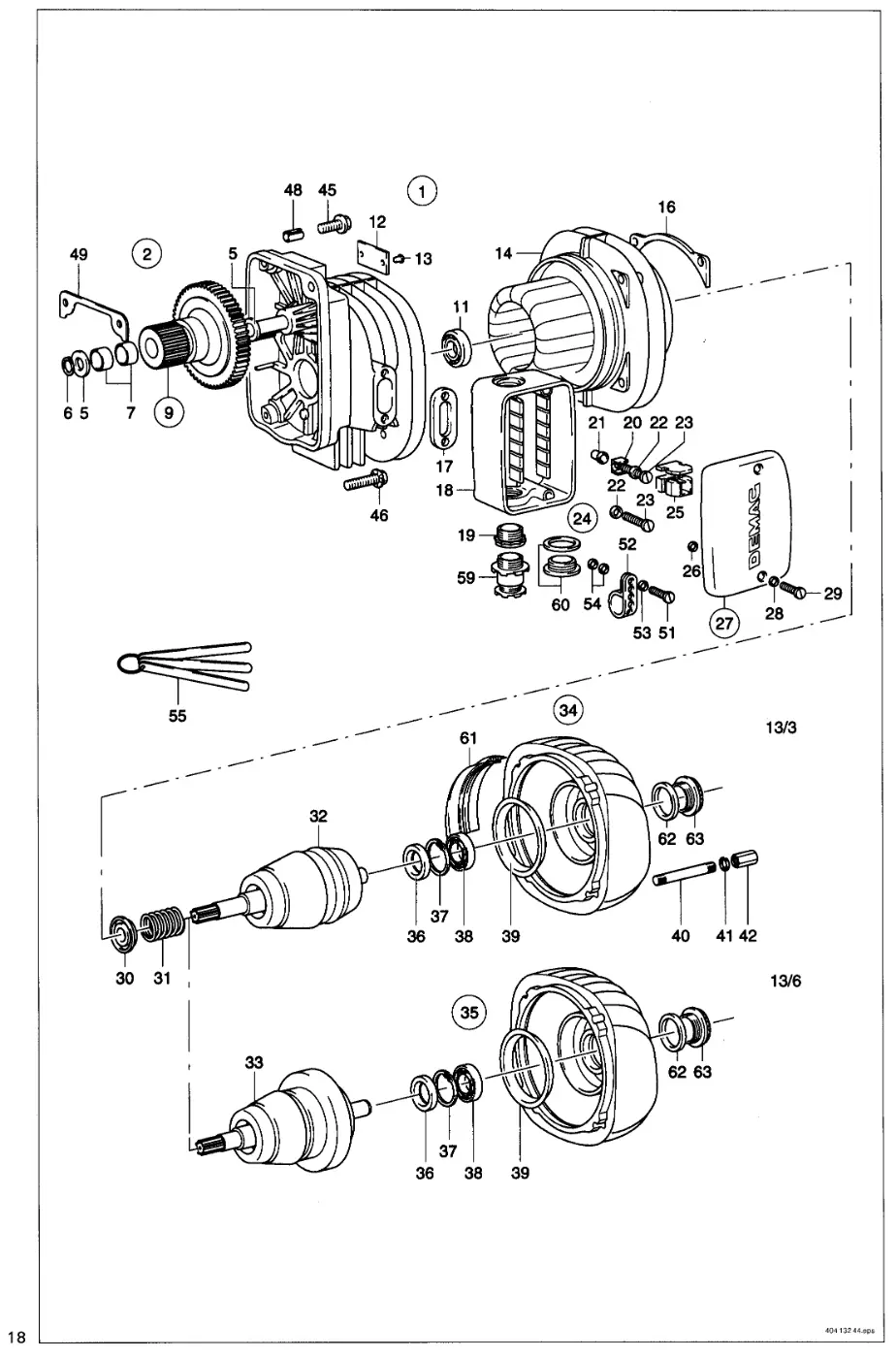

Zeichnung (Seite 20)

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Motor 13/3 PKF 2, komplett 220/380 V	56306244	1
2	Lagerschild, komplett (Teil-Nr. 5, 6, 9, 11)	56307044	1
5	Scheibe	56377844	2
6	Sicherungsring 15 x 1	34251599	1
7	Buchse 15 x 17 x 15 A	34349244	2
9	Doppelrad, komplett (Teil-Nr. 7)	56307344	1
11	Rillenkugellager 6003	36050399	1
12	Leistungsschild	60005144	1
13	Kerbnagel, Senk-A 2,6 x 6	35041399	2
14	Ständer 13/3 PF 2, 220/380 V	56010644 → 56010633	1
16	Segment	56025444	14
17	Dichtung	56368944 → 56369233	1
18	Klemmenkasten-Unterteil	56368644	1
19	Würgenippel Pg 21	50450444	1
20	Flachstecker B 6,3 x 0,8	44016499	1
21	Rohrniet A 6 x 0,4 x 10	37440399	1
22	Fächerscheibe A 5,3	34360599	2
23	Zylinderschraube M 5 x 20	31817999	2
24	Klemmenkasten, komplett (Teil-Nr. 17–23, 27)	56368544	1
25	Klemmenleiste )	50577344 → 56369233	1
26	Scheibe 3,7 x 7 x 0,5	34085399	2
27	Klemmenkastendeckel, komplett (Teil-Nr. 26, 28, 29)	56368744 → 56369233	1
28	Schraubensicherung M 4	34387244	2
29	Zylinderschraube M 4 x 16	31816669	2
30	Druckring 7,3	56022544	1
31	Bremsfeder, 30 N	56379344	1
32	Läufer mit Bremsscheibe )	56379244 → 56379233	1
33	Läufer mit Bremsscheibe )	56304844 → 56304833	1
34	Lagerschild B-seitig, komplett (Teil-Nr. 36–39, 63)	56024044 → 56024033	1
35	Lagerschild B-seitig, komplett (Teil-Nr. 36–39, 63)	56305544 → 56305533	1
36	Dichtungsring	56024544	1
37	Sicherungsring 35 x 1,5	34263599	1
38	Rillenkugellager 6003	36050399	1
39	Bremsbelag )	56029044 → 56029033	1
40	Stiftschraube M 5 x 54 x 62	60063544	4
41	Federring 5 A	34380599	4
42	Mutter mit Innensechskant	60065444	4
45	Schraube M 8 x 2	30021744	1
46	Schraube M 8 x 30	30022044 → 30022544	3
48	Spannstift 11 x 12	34575844	1
49	Dichtung	58136944	1
51	Zylinderschraube M 4 x 20	31813899	1
52	Schelle	50485544	1
53	Sicherungsscheibe S 4	34378144	1
54	Scheibe 5,2 x 10 x 2	34087444	2
55	Fühlerlehre 0,30 mm )	10092644	1
59	Reduzier-Verschraubung Pg 21–16 )	50469544	1
60	Verschluß Pg 21 )	00723998	1
61	Motordichtung )	60077444	1
62	Dichtring G Pg 21 )	60087599	1
63	Verschlußschraube Pg 21 K	60070644	1

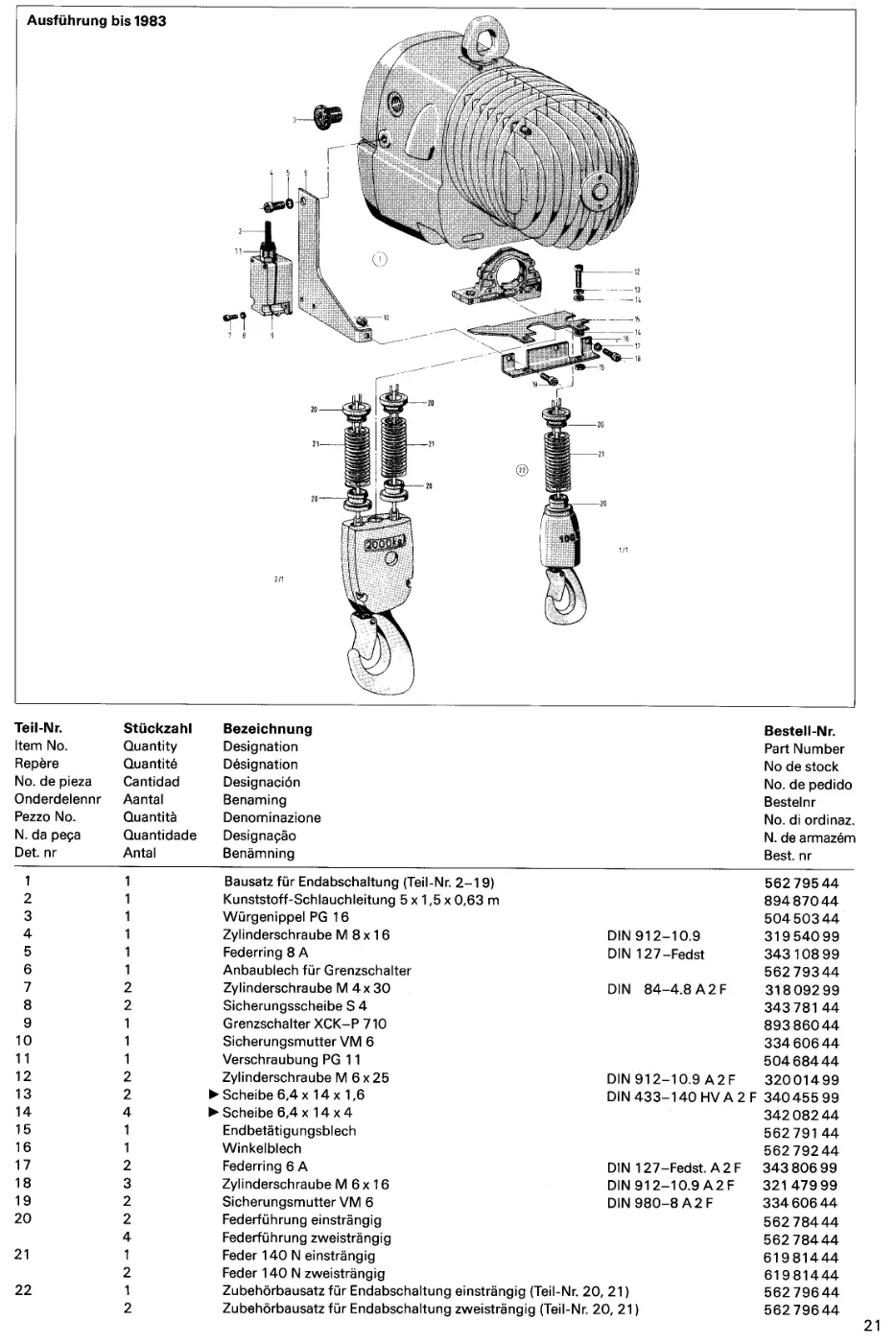

Ausführung bis 1983 (Seite 23)

Demag PK 10 – Ausführung bis 1983, Zeichnung Seite 23

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Bausatz für Endabschaltung (Teil-Nr. 2–19)	56279544	1
2	Kunststoff-Schlauchleitung 5 x 1,5 x 0,63 m	89487044	1
3	Würgenippel PG 16	50450344	1
4	Zylinderschraube M 8 x 16	31954099	1
5	Federring 8 A	34310899	1
6	Anbaublech für Grenzschalter	56279344	1
7	Zylinderschraube M 4 x 30	31809299	2
8	Sicherungsscheibe S 4	34378144	2
9	Grenzschalter XCK–P 710	89386044	1
10	Sicherungsmutter VM 6	33460644	1
11	Verschraubung PG 11	50468444	1
12	Zylinderschraube M 6 x 25	32001499	2
13	Scheibe 6,4 x 14 x 1,6	34045599	2
14	Scheibe 6,4 x 14 x 4	34208244	4
15	Endbetätigungsblech	56279144	1
16	Winkelblech	56279244	1
17	Federring 6 A	34380699	2
18	Zylinderschraube M 6 x 16	32147999	3
19	Sicherungsmutter VM 6	33460644	2
20	Federführung einsträngig	56278444	2
21	Feder 140 N einsträngig	61981444	1
22	Zubehörbausatz für Endabschaltung einsträngig (Teil-Nr. 20, 21)	56279644 → 56279633	1

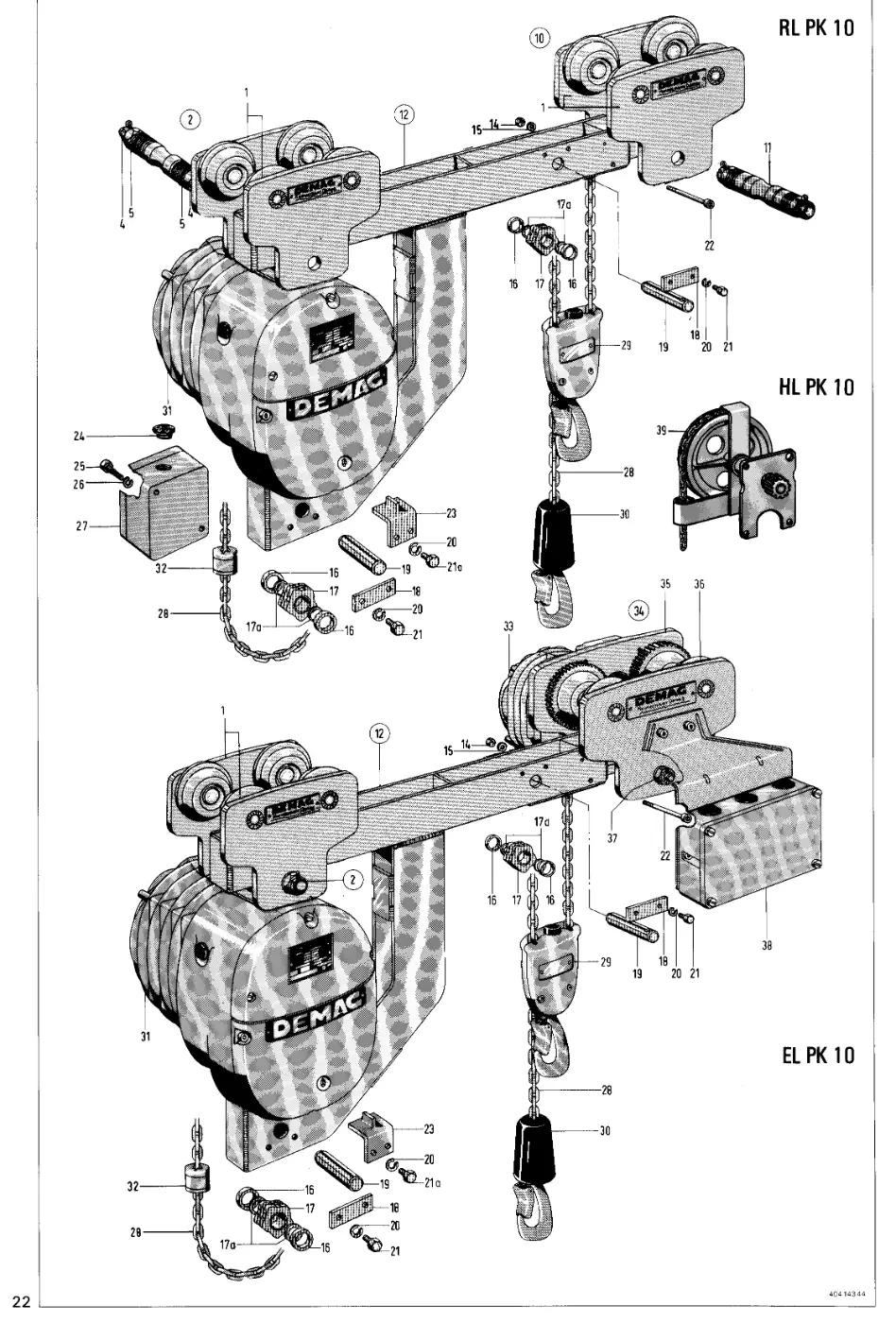

RL PK 10 (Seite 24)

Demag PK 10 – RL PK 10, Zeichnung Seite 24

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Seitenschild )	83967144	2
2	Traverse, Flanschbreite 79–143 mm, kpl. (Teil-Nr. 4–6)	56293044	1
4	Sechskantmutter M 30 x 2	33468799	2
5	Abstandscheibe, Flanschbreite 82–143 mm	50222044	29
6	Abstandrohr 51 x 7,1 x 49,5	56291644	1
10	Fahrwerk, komplett für Flanschbreite 79–300 mm (Teil-Nr. 1)	83967244 → 84011344	2
11	Traverse, Flanschbreite 79–143 mm )	83955644	1
12	Verbindungstraverse, komplett (Teil-Nr. 14–23)	56291044	1
14	Sicherungsmutter M 12	33461244	1
15	Scheibe 13	34042499	1
16	Ring 44,5 x 6,3 x 7	56292944	4
17	Kettenrad	56236444 → 56236433	2
17a	Paßscheibe 30 x 42 x 1	34142999	4
18	Achshalter 25 x 6	35596199	2
19	Bolzen	56292844 → 56292833	2
20	Federring 10 A	34309699	6
21	Sechskantschraube M 10 x 16	30965799	4
21a	Sechskantschraube M 10 x 20	30744599	2
22	Zylinderschraube M 12 x 90	31927999	1
23	Zentrierwinkel	56292544	1
24	Würgenippel PG 16	50450344	1
25	Zylinderschraube M 4 x 20	31813899	2
26	Sicherungsscheibe S 4	34378144	2
27	Klemmenkasten	50465044	1
28	Rundstahlkette 10 x 28 ) )	56248044	1
29	Unterflasche )	56236044	1
30	Hakengeschirr )	56240044 → 56240033	1
32	Anschlagstück	56240644	1
34	Fahrwerk, komplett für Flanschbreite 79–300 mm (Teil-Nr. 35, 36)	83977244 → 84011444	1
35	Seitenschild )	83977144 → 84011744	1
36	Seitenschild )	83967144	1
37	Traverse, Flanschbreite 82–143 mm )	83956344	1
39	Haspelantrieb )	56189044	1

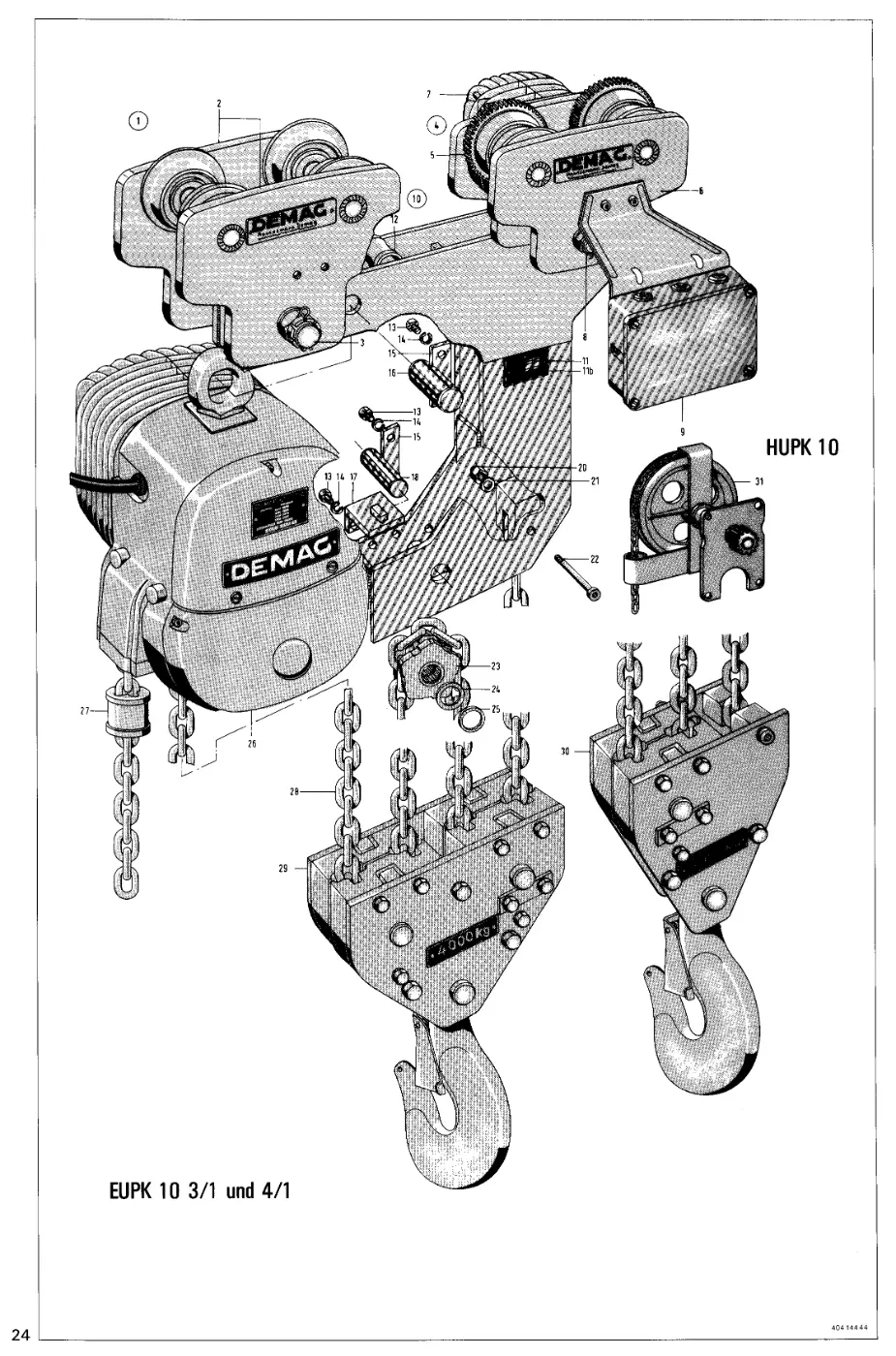

HUPK 10 (Seite 26)

Demag PK 10 – HUPK 10, Zeichnung Seite 26

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Fahrwerk, komplett für Flanschbreite 79–300 mm (Teil-Nr. 2) )	83967244 → 84011344	1
2	Seitenschild	83967144	2
3	Traverse für Flanschbreite 79–143 mm	83955644	1
4	Fahrwerk, komplett für Flanschbreite 79–300 mm (Teil-Nr. 5, 6) )	83977244 → 84011444	1
5	Seitenschild	83977144 → 84011744	1
6	Seitenschild	83967144	1
8	Traverse für Flanschbreite 79–143 mm	83956344	1
10	Verbindungstraverse, komplett (Teil-Nr. 12–25)	56296044	1
11	Halbrundkerbnagel 3 x 5	35091099	2
11b	Leistungsschild	56297144	1
12	Abstandsrohr 51 x 7,1 x 49,5	56291644	1
13	Sechskantschraube M 10 x 22	30965999	6
14	Federring 10 A	34311099	6
15	Achshalter 25 x 6 x 80	35596199	2
16	Bolzen	56296844	1
17	Zentrierwinkel	56296544	1
18	Bolzen	56292844 → 56292833	1
20	Kronenmutter M 12	33541299	1
21	Scheibe 13 x 20 x 2	34042499	1
22	Zylinderschraube M 12 x 90	31927999	1
23	Kettenrad	56236444 → 56236433	1
24	Paßscheibe 30 x 42 x 1	34142999	2
25	Ring 31,9 x 44,5 x 7	56292944	2
27	Anschlagstück	56240644	1
28	Rundstahlkette 10 x 28 ) )	56248044	1
29	Unterflasche 4/1 )	56298044	1
30	Unterflasche 3/1 )	56297544	1
31	Haspelantrieb )	56189044	1

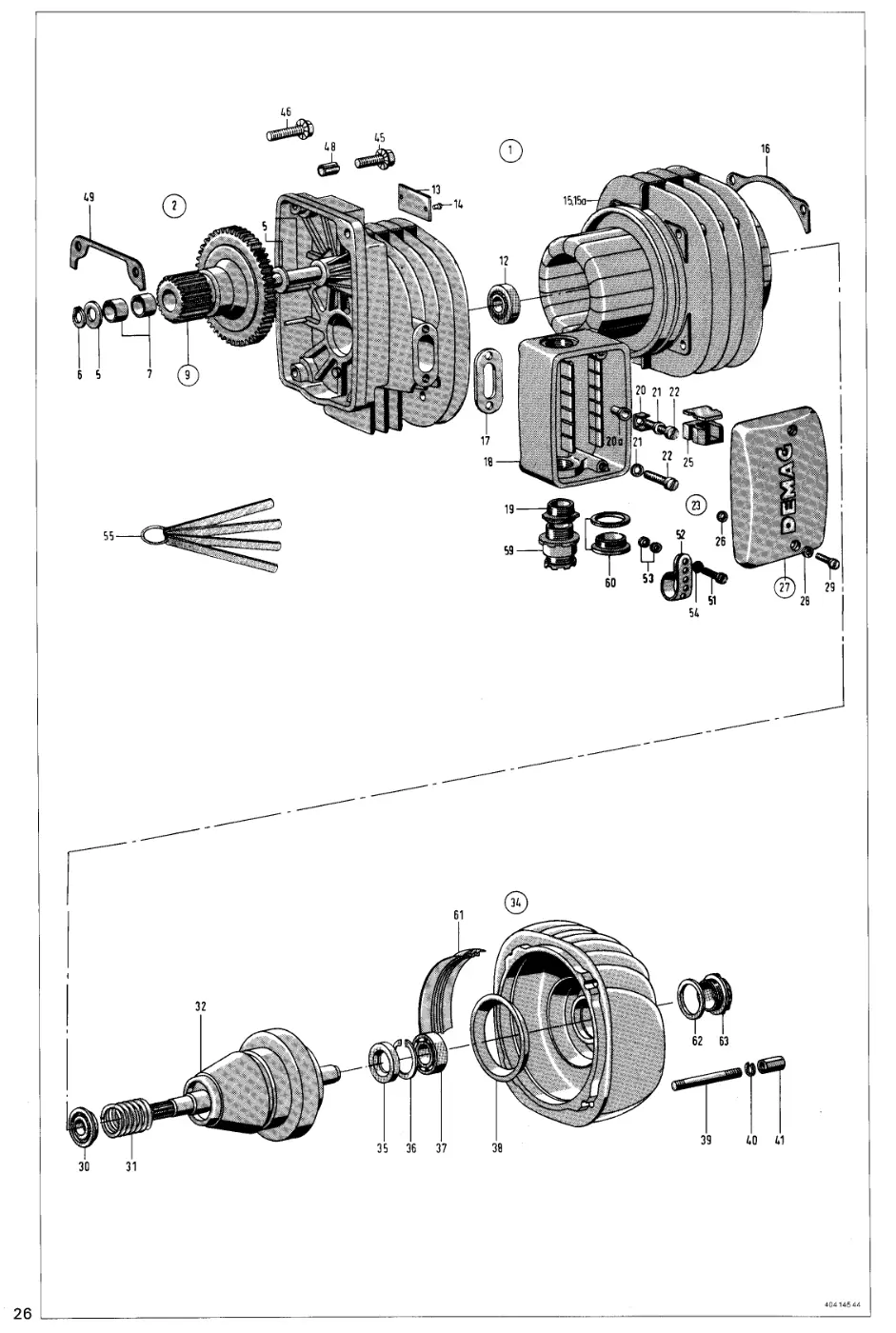

Motor 13/6 PF für Fahrwerk EUPK 10 3/1 und 4/1 (Seite 28)

Demag PK 10 – Motor 13/6 PF für Fahrwerk EUPK 10 3/1 und 4/1, Zeichnung Seite 28

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Motor 13/6 PKF 2, komplett, 220/380 V	56303344	1
2	Lagerschild, komplett (Teil-Nr. 5, 6, 9, 12)	56307044	1
5	Scheibe	56377844	2
6	Sicherungsring 15 x 1	34251599	1
7	Buchse 15 x 17 x 15 A	34349244	2
9	Doppelrad, komplett (Teil-Nr. 7)	56307344	1
12	Rillenkugellager 6003	36050399	1
13	Leistungsschild	60005144	1
14	Kerbnagel, Senk-A 2,6 x 6	35041399	2
15	Ständer 13/6 PKF 2, 220/380 V	56372244	1
15a	Ständer 13/6 PKF 2, 290/500 V	56372344	1
16	Segment	56025444	14
17	Dichtung	56368944 → 56369233	1
18	Klemmenkasten-Unterteil	56368644	1
19	Würgenippel PG 21	50450444	2
20	Flachstecker B 6,3 x 0,8	44016499	1
20a	Rohrniet A 6 x 0,4 x 10	37437999	1
21	Fächerscheibe A 5,3	34360599	2
22	Zylinderschraube M 5 x 20	31817999	2
23	Klemmenkasten, komplett (Teil-Nr. 17–22, 27)	56368544	1
25	Klemmenleiste )	50577344 → 56369233	1
26	Scheibe 3,7 x 7 x 1.0	34043599	2
27	Klemmenkastendeckel, komplett (Teil-Nr. 26, 28, 29)	56368744 → 56369233	1
28	Schraubensicherung M 4	34387244	2
29	Zylinderschraube M 4 x 16	31816699	2
30	Druckring 7,3	56022544	1
31	Bremsfeder, 30 N	56379344	1
32	Läufer mit Bremsscheibe ) )	56304744 → 56304733	1
34	Lagerschild B-seitig, komplett (Teil-Nr. 35–38, 63)	56305544 → 56305533	1
35	Dichtungsring	56024544	1
36	Sicherungsring 35 x 1,5	34263599	1
37	Rillenkugellager 6003	36050399	1
38	Bremsbelag )	56029044 → 56029033	1
39	Stiftschraube	60063844	4
40	Federring 5 A	34380599	4
41	Mutter mit Innensechskant	60065444	4
45	Sicherungsschraube M 8 x 20	30021744	1
46	Sicherungsschraube M 8 x 30	30022044 → 30022544	3
48	Spannstift 11 x 12	34575899	1
49	Dichtung	58136944	1
51	Zylinderschraube M 4 x 20	31813899	1
52	Schelle	50485544	1
53	Scheibe 5,2 x 10 x 2	34087444	2
54	Sicherungsscheibe S 4	34378144	1
55	Fühlerlehre 0,30 mm )	10092644	1
59	Reduzier-Verschraubung Pg 21–16 )	50469544	1
60	Verschluß Pg 21 )	00723998	1
61	Motordichtung )	60077444	1
62	Dichtring G Pg 21 )	60087599	1
63	Verschlußschraube Pg 21 K	60070644	1

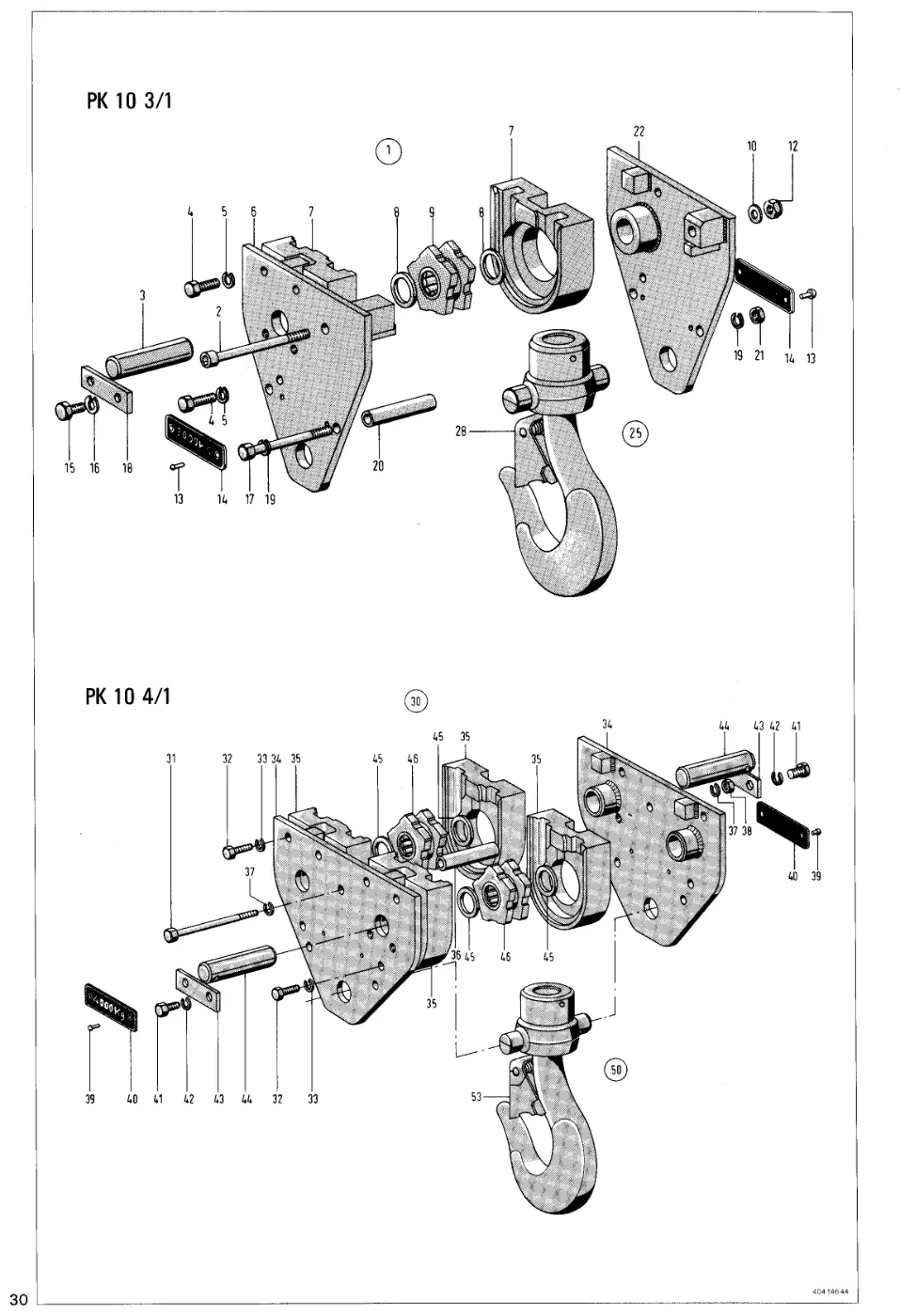

PK 10 3/1 (Seite 32)

Demag PK 10 – PK 10 3/1, Zeichnung Seite 32

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Unterflasche PK 10 3/1, komplett (Teil-Nr. 2–25)	56297544	1
2	Zylinderschraube M 12 x 120	31928299	1
3	Bolzen	56298944	1
4	Sechskantschraube M 10 x 25	30744799	6
5	Federring 10 A	34309699	6
6	Unterflaschenhälfte 2	56297744	1
7	Kettenführungshälfte	56298844	2
8	Paßscheibe 30 x 42 x 1	34142999	2
9	Kettenrad	56236444 → 56236433	1
10	Scheibe 13 x 20 x 2	34042499	1
12	Sicherungsmutter M 12	33461244	1
13	Halbrundkerbnagel 4 x 8	35092199	4
14	Traglastschild 3000 kg	59251444	2
15	Sechskantschraube M 10 x 16	30965799	2
16	Federring 10 A	34309699	2
17	Sechskantschraube M 12 x 120	30803799	3
18	Achshalter 25 x 6	35596199	1
19	Federring 12 A	34311299	6
20	Rohrstück 20 x 3,5 x 80,2	56299944	3
21	Sechskantmutter M 12	33220099 → 15051299	3
22	Unterflaschenhälfte 1	56297644	1
25	Lasthakenaufhängung ASN 2.5 (Teil-Nr. 28)	34166299 → 15084333	1
28	Hakenmaulsicherung Gr. 2,5	34182699 → 34182633	1
30	Unterflasche PK 10 4/1, komplett (Teil-Nr. 31–46, 50)	56298044	1
31	Sechskantschraube M 12 x 120	30803799	3
32	Sechskantschraube M 10 x 25	30744799	12
33	Federring 10 A	34309699	12
34	Unterflaschenhälfte	56298244	2
35	Kettenführungshälfte	56298844	4
36	Rohrstück 20 x 3,5 x 80,2	56299944	3
37	Federring 12 A	34311299	6
38	Sechskantmutter M 12	33220099 → 15051299	3
39	Halbrundkerbnagel 4 x 8	35092199	4
40	Traglastschild 4 t	59071444	2
41	Sechskantschraube M 10 x 16	30965799	4
42	Federring 10 A	34309699	4
43	Achshalter 25 x 6	35596199	2
44	Bolzen	56298944	2
45	Paßscheibe 30 x 42 x 1	34142999	4
46	Kettenrad	56236444 → 56236433	2
50	Lasthakenaufhängung ASN 2.5 (Teil-Nr. 53)	34166299 → 15084333	1
53	Hakenmaulsicherung Gr. 2,5	34182699 → 34182633	1

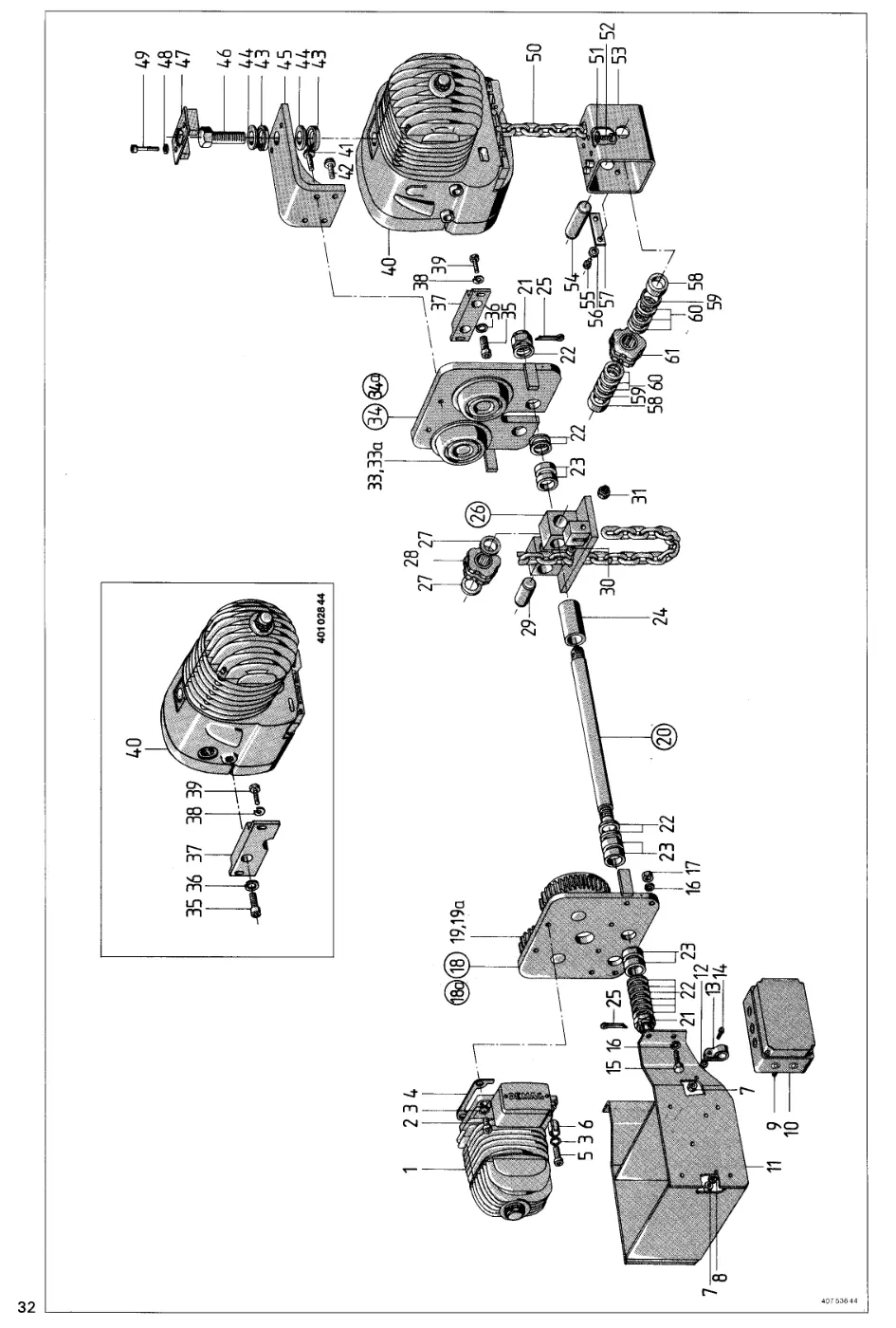

Zeichnung (Seite 34)

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Motor 13/3 PKF 2, 220/380 V	56306244	1
1	Absturzsicherung-Set Gr. 11	83969744	1
2	Zylinderschraube M 8 x 30	31924399	3
3	Federring 8 A	34310899	4
4	Dichtung	58136944	1
5	Zylinderschraube M 8 x 22	32147199	1
6	Spannstift 11 x 12	34575899	1
7	Sechskantmutter M 4	33249799	5
8	Fächerscheibe A 4,3	34398199	4
9	Zylinderschraube M 4 x 20	31813899	4
10	Klemmenkasten	89478544 → 89542144	1
11	Gegengewichtskasten	56284544	1
12	Federring 4 A	34380499	1
13	Schelle	50485544	1
14	Zylinderschraube M 4 x 16	31816699	1
15	Sechskantschraube M 10 x 35	30745099 → 15045199	4
16	Federring 10 A	34309699	8
17	Sechskantmutter M 10	33219799	4
18	Seitenschild, kpl. (Teil-Nr. 19)	56281044	1
18a	Seitenschild mit zyl. Laufrolle, komplett (Teil-Nr. 19 a)	56281644	1
19	Laufrolle ⌀ 112 mit Zahnkranz	56336344	2
19a	Laufrolle ⌀ 112 zylindrisch mit Zahnkranz	56335944	2
20	Traverse, kpl. für FL. BR. 120–230 mm (Teil-Nr. 21–25)	56281244	2
21	Kronenmutter M 30	33593099	2
22	Scheibe 35,5/50 x 4 für FL. BR. 120–230 mm	50222044	11
23	Abstandhülse für FL. BR. 120–230 mm	56334144	10
24	Abstandsrohr	56281344	1
25	Splint 6,3 x 56	34210499	2
26	Umlenktraverse kpl. (Teil-Nr. 27–31)	56282044	1
27	Abstandsring	56282844	2
28	Kettenrad	56236944	1
29	Bolzen für Kettenrad	56282744	1
30	Zylinderschraube M 12 x 70	31927799	1
31	Sicherungsmutter M 12	33461244	1
33	Laufrolle ⌀ 112	56331344 → 56338344	2
33a	Laufrolle ⌀ 112 zylindrisch	56330944 → 56338244	2
34	Seitenschild, kpl. (Teil-Nr. 33)	56280544	1
34a	Seitenschild mit zyl. Laufrolle, komplett (Teil-Nr. 33 a)	56281744	1
35	Zylinderschraube M 12 x 25 )	31927199	2
36	Federring 12 A )	34311299	2
37	Verbindungsstück )	56284144	1
38	Scheibe A 10,5	34065599	2
39	Sechskantschraube M 10 x 25	30744799	2
41	Sicherungsschraube M 12 x 30	30024044	2
42	Sicherungsschraube M 12 x 35	30024144 → 34276444	2
43	Kegelpfanne D 35	11511299	2
44	Kugelscheibe C 31	11511399	2
45	Konsole	56283544	1
46	Sechskantschraube M 27 x 2 x 90	32556099	1
47	Legeschlüssel	56284244	1
48	Federring 8 A	34310899	2
49	Zylinderschraube M 8 x 55	31934699	2
51	Federring 8 A	34310899	4
52	Zylinderschraube M 8 x 22	32147199	4
53	Umlenkkonsole	56283044	1
54	Bolzen für Kettenrad	56292844 → 56292833	1
55	Sechskantschraube M 10 x 16	30965799	2
56	Federring 10 A	34309699	2
57	Achshalter 25 x 6	35596199	1
58	Abstandsring	56292944	2
59	Paßscheibe 30 x 42 x 2	34139299	2
60	Paßscheibe 30 x 42 x 1	34142999	6
61	Kettenrad	56236444 → 56236433	1

Zum Ersatzteilshop · Partfinder · Alle Kategorien · Impressum · AGB · Datenschutz
Kran-Tec e.U., Lengau (Österreich) – autorisierter Händler für Demag-Ersatzteile. Zeichnungen und Positionen aus den Demag-Ersatzteillisten. Preise und Verfügbarkeit im Shop. Datenstand 20.10.2026.
