Demag PK 2 – Ersatzteilliste 22202544

Einzelteile, Ausgabe 10/1999, Demag-Nr. 22202544 – 18 Zeichnungen, 512 Positionen mit Identnummer. Im Partfinder sehen Sie die Zeichnung, den Preis und legen das Teil in den Warenkorb.

Im Partfinder mit Zeichnung öffnen

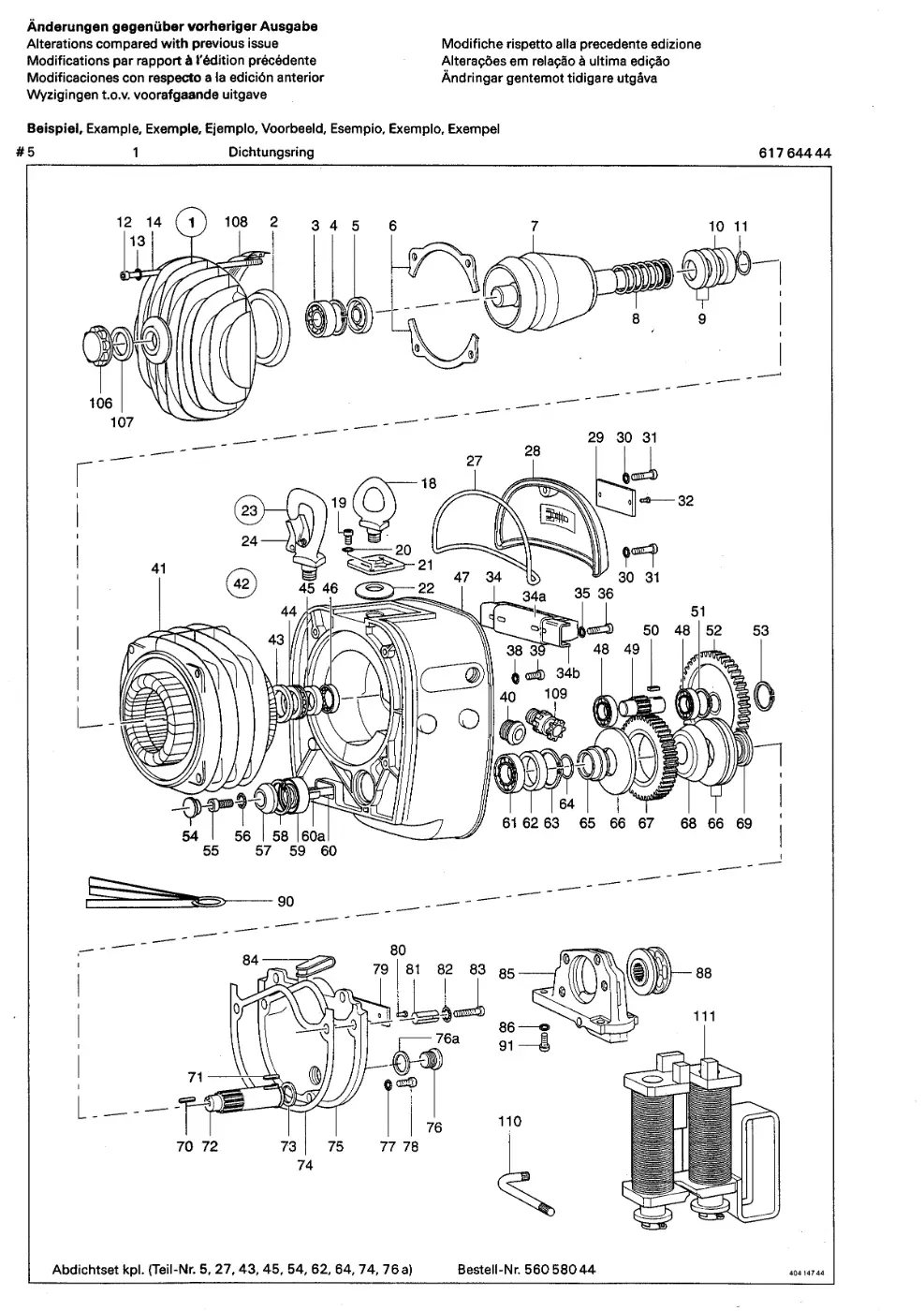

Zeichnung (Seite 2)

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	B-seitiges Lagerschild, komplett (Teil-Nr. 2-5, 106)	56074044 → 56074033	1
2	Bremsbelag )	56079044 → 56079033	1
3	Zylinderrollenlager RNU 203 (F = 22,9 mm)	36525399	1
4	Sicherungsring 40 x 1,75	34264099	1
5	Dichtungsring	61764444	1
6	Segment	56075444	14
7	Läufer mit Bremsscheibe 16/5 P 2/8 K )	56070644	1
7	Läufer mit Bremsscheibe 16/5 P 2/8 K ) )	56070744	1
7	Läufer mit Bremsscheibe 16/5 P 2 K )	56070344	1
7	Läufer mit Bremsscheibe 16/5 P 2 K ) )	56071544	1
7	Läufer mit Bremsscheibe 16/5 P 2 K (PK 2 S) ) )	56076044	1
7	Läufer mit Bremsscheibe 16/5 P 2/8 K (PK 2 S-F) ) )	56076244	1
8	Bremsfeder PK 2 N	56074944	1
8	Bremsfeder PK 2 L	56075044	1
9	Tellerfeder 50/23,0 x 2,0	56073944	2
10	Druckring 7,25	56072544 → 56073933	1
10	Druckring 7,50	56072644 → 56073933	1
10	Druckring 7,75	56072744 → 56073933	1
10	Druckring 8,00	56072844 → 56073933	1
11	Sprengring 22,9 x 1,3	37412344	1
12	Mutter M 6 mit Innensechskant	60065744	4
13	Sicherungsscheibe S 6	34378344 → 465598	4
14	Stiftschraube M 6 x 76	60063744	4
18	Aufhängeschraube	56089044	1
19	Zylinderschraube M 8 x 16	31954099	2
20	Sicherungsscheibe S 8	34375844	2
21	Legeschlüssel	56083944	1
22	Tellerfeder	56083844	1
23	Aufhängehaken, komplett (Teil-Nr. 24)	56093344 → 56093333	1
24	Hakenmaulsicherung	56094944	1
27	Rundschnurdichtung 5,5	56085344	1
28	Klemmenkastendeckel	56085244	1
29	Leistungsschild )	56544844	1
29	Leistungsschild ) (englisch)	56544944	1
30	Sicherungsscheibe S 6	34378344 → 465598	3
31	Zylinderschraube M 6 x25	31818899	3
32	Halbrundkerbnagel 3 x 5	35098299	2
34	Klemmenleiste 6 Klemmen SB 4,8 )	50582744	1
34	Klemmenleiste 10 Klemmen SB 4,8 )	50582844	1
34a	Tragprofil	50420044	1
34b	Tragschiene 140 mm lang	50541244	1
35	Sicherungsscheibe S 4	34378144	2
36	Zylinderschraube M 4 x 6	32098699	2
38	Fächerscheibe A 4,3	34398199	1
39	Zylinderschraube M 4 x 8	32092799	1
40	Würgenippel Pg 16	50450344	2
41	16/5 P 2 K, 220/380 V, 50 Hz	56062244	1
41	16/5 P 2 K, 290/500 V, 50 Hz	56062344	1
41	16/5 P 2 K, 240/415 V, 50 Hz	56062444	1
41	16/5 P 2 K, 220/380 V, 50 Hz	56061644	1
41	16/5 P 2 K, 290/500 V, 50 Hz	56061744	1
41	16/5 P 2 K, 240/415 V, 50 Hz	56061844	1
41	16/5 P 2/8 K, 220/380 V, 50 Hz	56062644	1
41	16/5 P 2/8 K, 290/500 V, 50 Hz	56062744	1
41	16/5 P 2/8 K, 240/415 V, 50 Hz	56062844	1
42	Getriebe, komplett (Teil-Nr. 43-53, 55-59, 61-75, 77-88)	56080044	1
43	Wellendichtring 40 x 52 x 5	56073844	1
44	Axialrillenkugellager 51106	36400699	1
45	Wellendichtring A 23 x 40 x 10	36660344	1
46	Zylinderrollenlager RNU 203 (F = 22,9 mm)	36525399	1
47	Gehäuse, kpl. (Teil-Nr. 60a)	56081044	1
48	Rillenkugellager 16003	36044399	2
49	Ritzelwelle PK 2 N	56081444 → 56081433	1
49	Ritzelwelle PK 2 L	56087444	1
49	Ritzelwelle PK 2 S	56076444	1
50	Paßfeder B 5 x 5 x 14,5	35454099	1
51	Sicherungsring 35 x 1,5	34263599	1
52	Zahnrad 1, z = 109	56081244	1
52	Zahnrad 1, z = 107, PK 2 S	56076344	1
53	Sicherungsring 17 x 1	34251799	1
54	Verschlußstopfen	56030644	1
55	Inzahnschraube XZN M 10 x 1' x 25	32321444	1
56	Sicherungsscheibe S 10	34375944	1
57	Stellscheibe	56082744	1
58	Sicherungsring 42 x 1,75	34264299	1
59	Rillenkugellager 6004-2 Z	36812499	1
60	Stift 5,8 Ø	56092944	1
60a	Spannstift 7 x 12	56092844	1
61	Rillenkugellager 6005 Z	36810599	1
62	Wellendichtring A 35 x 47 x 7	37653099	1
63	Sicherungsring 47 x 1,75	34264799	1
64	Runddichtring 25 x 3	56083444	1
65	Tellerfederführung 1, komplett (Teil-Nr. 64)	56082344	1
66	Tellerfeder	56083644	3
67	Zahnrad 2; z = 72, PK 2 N	56081644 → 56081433	1
67	Zahnrad 2; z = 68, PK 2 L	56087644	1
67	Zahnrad 2; z = 66, PK 2 S	56076644	1
68	Kupplungsscheibe )	56082144 → 56082033	1
69	Tellerfederführung 2	56082544	1
70	Spannstift 2,5 x 14	34499499	1
71	Paßfeder B 8 x 7 x 24	35457399	1
72	Abtriebswelle	56081844 → 56081833	1
73	Sprengring SW 25	34278144	1
74	Getriebedichtung	56080544	1
75	Gehäusedeckel	56080844	1
76	Verschlußschraube M 16 x 1,5	31340399	1
76a	Dichtring D 16 x 22 x 1,5	31344399	1
77	Sicherungsscheibe S 6	34378344 → 465598	1
78	Zylinderschraube M 6 x 25	32001499	1
79	Firmenschild	56084944	1
80	Halbrundkerbnagel 3 x 5	35091099	2
81	Spannstift 8 x 20	34544899	2
82	Sicherungsscheibe S 6	34378344 → 465598	2
83	Zylinderschraube M 6 x 35	32141999	2
84	Entlüftung	56035444	1
85	Kettenführung	56084044 → 56084033	1
86	Sicherungsscheibe S 6	34378344 → 465598	4
87	Zylinderschraube M 6 x 25	32001499	4
88	Taschenkettenradhälften	56083044	2
90	Fühlerlehrensatz 0,30 mm )	10092644	1
90	Fühlerlehrensatz 0,35 mm )	10092744	1
106	Verschlußschraube	60070644	1
107	Dichtring G Pg 21	60087599	1
108	Motordichtung	60077544	1
109	Verschraubung Pg 16	50468644	1
110	Vielnutschlüssel XZN 10	47299444	1
111	Rutschkraftprüfer	47299144 → 83670844	1

402 084 44 (Seite 6)

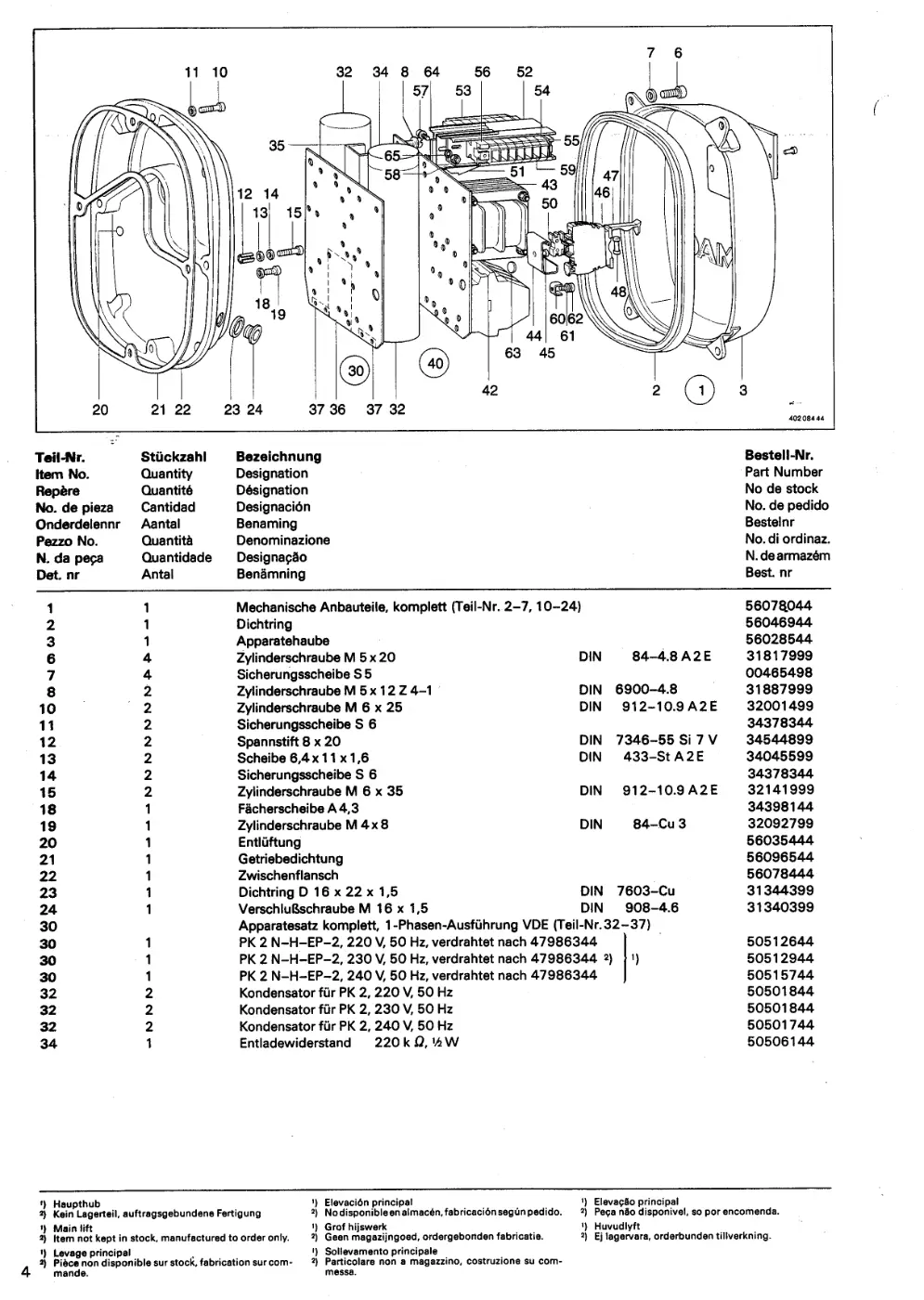

Demag PK 2 – 402 084 44, Zeichnung Seite 6

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Mechanische Anbauteile, komplett (Teil-Nr. 2-7, 10-24)	56078044	1
2	Dichtring	56046944	1
3	Apparatehaube	56028544	1
6	Zylinderschraube M 5 x 20	31817999	4
7	Sicherungsscheibe S 5	00465498	4
8	Zylinderschraube M 5 x 12 Z 4-1	31887999	2
10	Zylinderschraube M 6 x 25	32001499	2
11	Sicherungsscheibe S 6	34378344 → 465598	2
12	Spannstift 8 x 20	34544899	2
13	Scheibe 6,4 x 11 x 1,6	34045599	2
14	Sicherungsscheibe S 6	34378344 → 465598	2
15	Zylinderschraube M 6 x 35	32141999	2
18	Fächerscheibe A 4,3	34398144	1
19	Zylinderschraube M 4 x 8	32092799	1
20	Entlüftung	56035444	1
21	Getriebedichtung	56096544	1
22	Zwischenflansch	56078444	1
23	Dichtring D 16 x 22 x 1,5	31344399	1
24	Verschlußschraube M 16 x 1,5	31340399	1
30	PK 2 N-H-EP-2, 220 V, 50 Hz, verdrahtet nach 47986344	50512644	1
30	PK 2 N-H-EP-2, 230 V, 50 Hz, verdrahtet nach 47986344 )	50512944	1
30	PK 2 N-H-EP-2, 240 V, 50 Hz, verdrahtet nach 47986344	50515744	1
32	Kondensator für PK 2, 220 V, 50 Hz	50501844	2
32	Kondensator für PK 2, 230 V, 50 Hz	50501844	2
32	Kondensator für PK 2, 240 V, 50 Hz	50501744	2
34	Entladewiderstand 220 kΩ, ½ W	50506144	1
35	Tragschiene 80 mm lang	89359844	1
35	Flachstecker-Anreihklemme SB 4,8-2	50456944	6
35	Flachstecker-Anreihklemme SB 4,8-4	50457044	1
35	Endplatte 4,8	50457344	1
35	Endwinkel EW 31,5	50577944	2
35	Bezeichnungsschild für Klemme SB 4,8-2	50439644	1
35	Bezeichnungsschild für Klemme SB 4,8-2	89365244	1
35	Bezeichnungsschild für Klemme SB 4,8-4	89365444	1
35	Bezeichnungsschild für Klemme SB 4,8-4	89365644	1
36	Motoranlauf-Relais für PK 2, 220 V, 50 Hz	50506044	1
36	Motoranlauf-Relais für PK 2, 230 V, 50 Hz	50501544	1
36	Motoranlauf-Relais für PK 2, 240 V, 50 Hz	50506044	1
37	Montagewinkel für Kondensator	50505844	2
37	Zylinderschraube M 4 x 8 Z 3	31892599	4
40	PK 2-H , 380/ 42 V, 50 Hz, verdrahtet nach 55066844	89497044	1
40	PK 2-H , 415/110 V, 50/60 Hz, verdrahtet nach 55066844 )	89497844	1
40	PK 2-H , 380/220 V, 50/60 Hz, verdrahtet nach 55066844	89498244	1
40	PK 2-HF , 380/ 42 V, 50 Hz, verdrahtet nach 55067044	89497144	1
40	PK 2-HF , 500/ 42 V, 50 Hz, verdrahtet nach 55067044	89497544	1
40	PK 2-HF , 415/110 V, 50/60 Hz, verdrahtet nach 55067044 )	89497944	1
40	PK 2-HF , 380/220 V, 50/60 Hz, verdrahtet nach 55067044	89498344	1
40	PK 2-HF , 220 V, 50/60 Hz, verdrahtet nach 55067144 )	89498944	1
40	PK 2-H , 220 V oder 380/48 V, 50 Hz, verdrahtet nach 52990744 )	50490344	1
40	PK 2-HF , 220 V oder 380/48 V, 50 Hz, verdrahtet nach 52991044 )	50490444	1

402 073 44 (Seite 8)

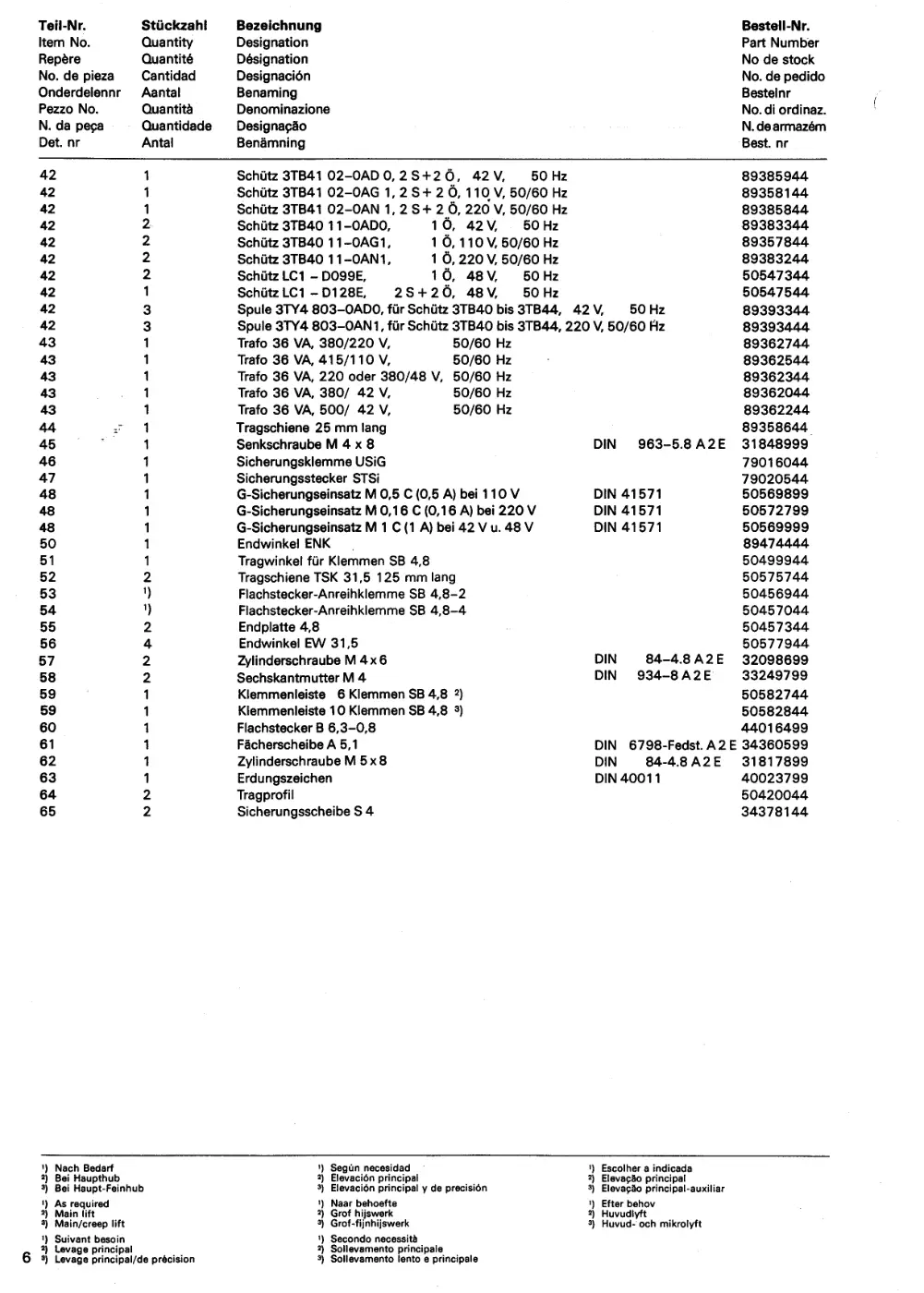

Demag PK 2 – 402 073 44, Zeichnung Seite 8

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
42	Schütz 3TB41 02-0AD 0, 2 S+2 Ö, 42 V, 50 Hz	89385944	1
42	Schütz 3TB41 02-0AG 1, 2 S+2 Ö, 110 V, 50/60 Hz	89358144 → 57524544	1
42	Schütz 3TB41 02-0AN 1, 2 S+2 Ö, 220 V, 50/60 Hz	89385844	1
42	Schütz 3TB40 11-0AD0, 1 Ö, 42 V, 50 Hz	89383344	2
42	Schütz 3TB40 11-0AG1, 1 Ö, 110 V, 50/60 Hz	89357844	2
42	Schütz 3TB40 11-0AN1, 1 Ö, 220 V, 50/60 Hz	89383244 → 57522644	2
42	Schütz LC1-D099E, 1 Ö, 48 V, 50 Hz	50547344	2
42	Schütz LC1-D128E, 2 S+2 Ö, 48 V, 50 Hz	50547544	1
42	Spule 3TY4 803-0AD0, für Schütz 3TB40 bis 3TB44, 42 V, 50 Hz	89393344	3
42	Spule 3TY4 803-0AN1, für Schütz 3TB40 bis 3TB44, 220 V, 50/60 Hz	89393444	3
43	Trafo 36 VA, 380/220 V, 50/60 Hz	89362744 → 55026544	1
43	Trafo 36 VA, 415/110 V, 50/60 Hz	89362544	1
43	Trafo 36 VA, 220 oder 380/48 V, 50/60 Hz	89362344	1
43	Trafo 36 VA, 380/ 42 V, 50/60 Hz	89362044	1
43	Trafo 36 VA, 500/ 42 V, 50/60 Hz	89362244	1
44	Tragschiene 25 mm lang	89358644	1
45	Senkschraube M 4 x 8	31848999	1
46	Sicherungsklemme USiG	79016044	1
47	Sicherungsstecker STSi	79020544	1
48	G-Sicherungseinsatz M 0,5 C (0,5 A) bei 110 V	50569899	1
48	G-Sicherungseinsatz M 0,16 C (0,16 A) bei 220 V	50572799	1
48	G-Sicherungseinsatz M 1 C (1 A) bei 42 V u. 48 V	50569999	1
50	Endwinkel ENK	89474444	1
51	Tragwinkel für Klemmen SB 4,8	50499944	1
52	Tragschiene TSK 31,5 125 mm lang	50575744	2
53	Flachstecker-Anreihklemme SB 4,8-2	50456944
54	Flachstecker-Anreihklemme SB 4,8-4	50457044
55	Endplatte 4,8	50457344	2
56	Endwinkel EW 31,5	50577944	4
57	Zylinderschraube M 4 x 6	32098699	2
58	Sechskantmutter M 4	33249799	2
59	Klemmenleiste 6 Klemmen SB 4,8 )	50582744	1
59	Klemmenleiste 10 Klemmen SB 4,8 )	50582844	1
60	Flachstecker B 6,3-0,8	44016499	1
61	Fächerscheibe A 5,1	34360599	1
62	Zylinderschraube M 5 x 8	31817899	1
63	Erdungszeichen	40023799	1
64	Tragprofil	50420044	2
65	Sicherungsscheibe S 4	34378144	2

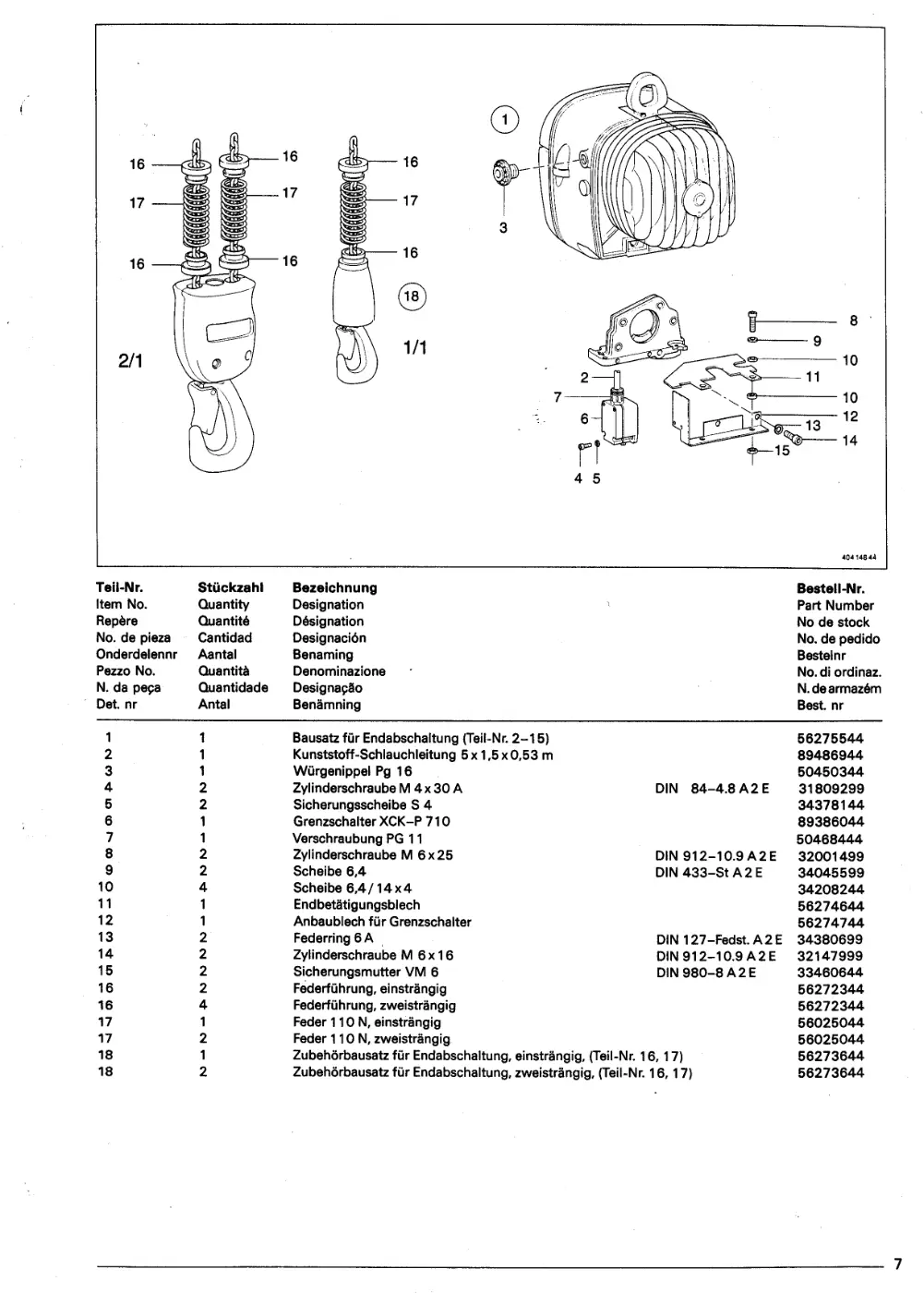

2/1 (Seite 9)

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Bausatz für Endabschaltung (Teil-Nr. 2-15)	56275544 → 56275533	1
2	Kunststoff-Schlauchleitung 5 x 1,5 x 0,53 m	89486944	1
3	Würgenippel Pg 16	50450344	1
4	Zylinderschraube M 4 x 30 A	31809299	2
5	Sicherungsscheibe S 4	34378144	2
6	Grenzschalter XCK-P 710	89386044	1
7	Verschraubung PG 11	50468444	1
8	Zylinderschraube M 6 x 25	32001499	2
9	Scheibe 6,4	34045599	2
10	Scheibe 6,4/14 x 4	34208244	4
11	Endbetätigungsblech	56274644	1
12	Anbaublech für Grenzschalter	56274744	1
13	Federring 6 A	34380699	2
14	Zylinderschraube M 6 x 16	32147999	2
15	Sicherungsmutter VM 6	33460644	2
16	Federführung, einsträngig	56272344	2
16	Federführung, zweisträngig	56272344	4
17	Feder 110 N, einsträngig	56025044	1
17	Feder 110 N, zweisträngig	56025044	2
18	Zubehörbausatz für Endabschaltung, einsträngig, (Teil-Nr. 16, 17)	56273644 → 56273633	1
18	Zubehörbausatz für Endabschaltung, zweisträngig, (Teil-Nr. 16, 17)	56273644 → 56273633	2

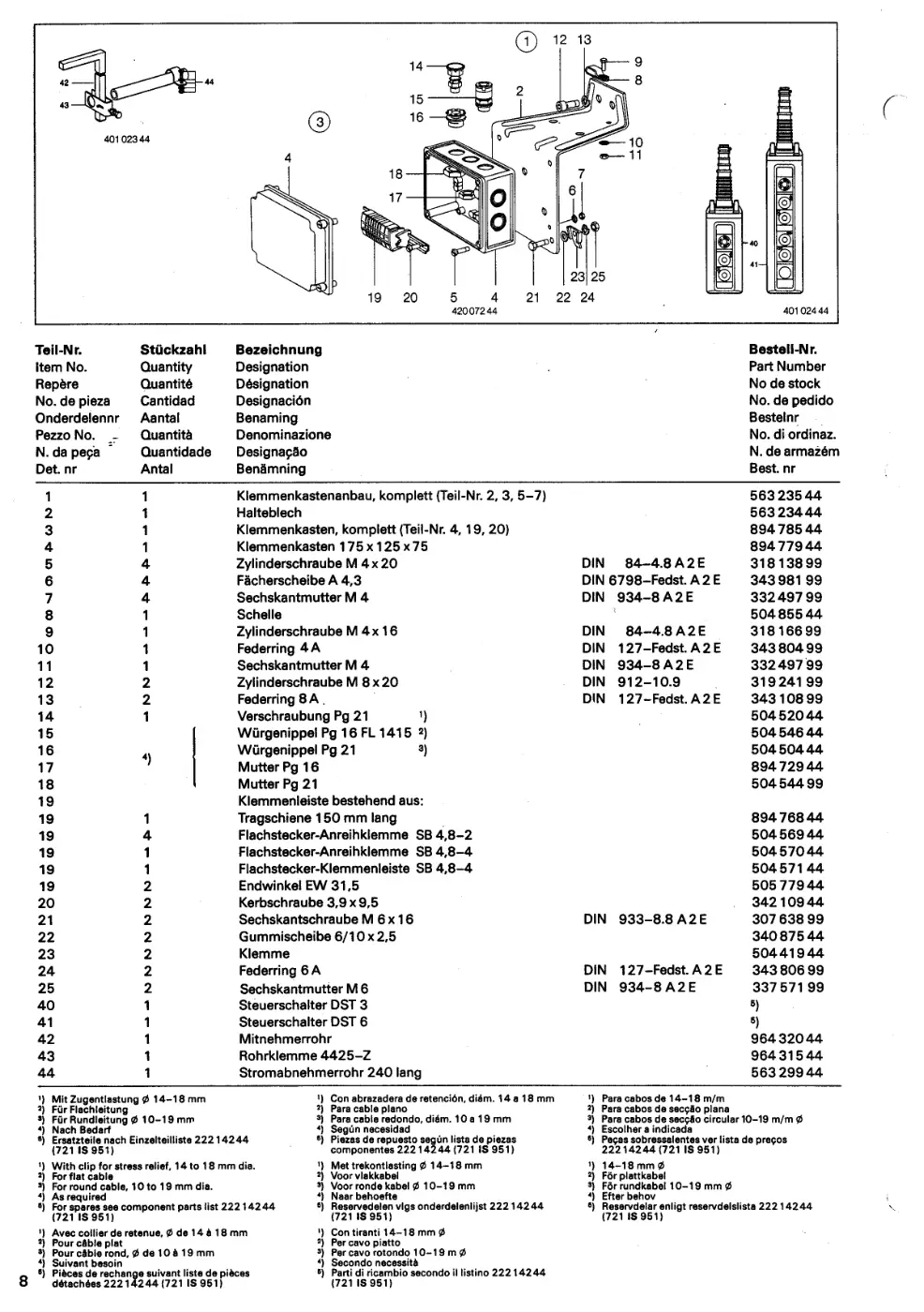

401 023 44 (Seite 10)

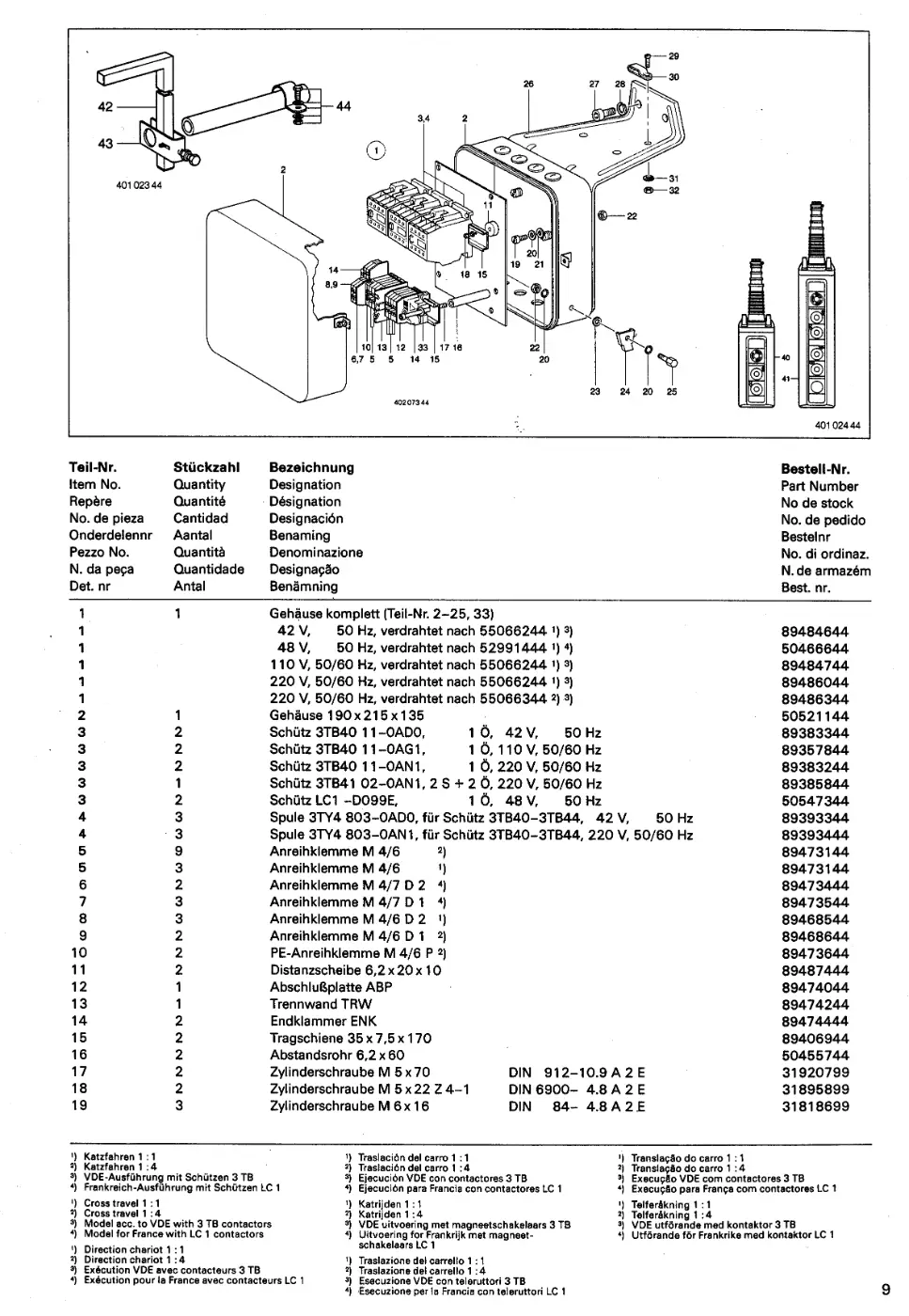

Demag PK 2 – 401 023 44, Zeichnung Seite 10

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Klemmenkastenanbau, komplett (Teil-Nr. 2, 3, 5-7)	56323544	1
2	Halteblech	56323444	1
3	Klemmenkasten, komplett (Teil-Nr. 4, 19, 20)	89478544 → 89542144	1
4	Klemmenkasten 175 x 125 x 75	89477944 → 57535144	1
5	Zylinderschraube M 4 x 20	31813899	4
6	Fächerscheibe A 4,3	34398199	4
7	Sechskantmutter M 4	33249799	4
8	Schelle	50485544	1
9	Zylinderschraube M 4 x 16	31816699	1
10	Federring 4 A	34380499	1
11	Sechskantmutter M 4	33249799	1
12	Zylinderschraube M 8 x 20	31924199	2
13	Federring 8 A	34310899	2
14	Verschraubung Pg 21 )	50452044	1
15	Würgenippel Pg 16 FL 1415 )	50454644 → 89479444
16	Würgenippel Pg 21 )	50450444
17	Mutter Pg 16	89472944
18	Mutter Pg 21	50454499
19	Tragschiene 150 mm lang	89476844	1
19	Flachstecker-Anreihklemme SB 4,8-2	50456944	4
19	Flachstecker-Anreihklemme SB 4,8-4	50457044	1
19	Flachstecker-Klemmenleiste SB 4,8-4	50457144	1
19	Endwinkel EW 31,5	50577944	2
20	Kerbschraube 3,9 x 9,5	34210944	2
21	Sechskantschraube M 6 x 16	30763899	2
22	Gummischeibe 6/10 x 2,5	34087544	2
23	Klemme	50441944	2
24	Federring 6 A	34380699	2
25	Sechskantmutter M 6	33757199	2
42	Mitnehmerrohr	96432044	1
43	Rohrklemme 4425-Z	96431544	1
44	Stromabnehmerrohr 240 lang	56329944 → 56329933	1

401 023 44 (Seite 11)

Demag PK 2 – 401 023 44, Zeichnung Seite 11

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
2	Gehäuse 190 x 215 x 135	50521144	1
3	Schütz 3TB40 11-0AD0, 1 Ö, 42 V, 50 Hz	89383344	2
3	Schütz 3TB40 11-0AG1, 1 Ö, 110 V, 50/60 Hz	89357844	2
3	Schütz 3TB40 11-0AN1, 1 Ö, 220 V, 50/60 Hz	89383244 → 57522644	2
3	Schütz 3TB41 02-0AN1, 2 S+2 Ö, 220 V, 50/60 Hz	89385844	1
3	Schütz LC1-D099E, 1 Ö, 48 V, 50 Hz	50547344	2
4	Spule 3TY4 803-0AD0, für Schütz 3TB40-3TB44, 42 V, 50 Hz	89393344	3
4	Spule 3TY4 803-0AN1, für Schütz 3TB40-3TB44, 220 V, 50/60 Hz	89393444	3
5	Anreihklemme M 4/6 )	89473144	9
6	Anreihklemme M 4/7 D 2 )	89473444	2
7	Anreihklemme M 4/7 D 1 )	89473544	3
8	Anreihklemme M 4/6 D 2 )	89468544	3
9	Anreihklemme M 4/6 D 1 )	89468644	2
10	PE-Anreihklemme M 4/6 P )	89473644	2
11	Distanzscheibe 6,2 x 20 x 10	89487444	2
12	Abschlußplatte ABP	89474044	1
13	Trennwand TRW	89474244	1
14	Endklammer ENK	89474444	2
15	Tragschiene 35 x 7,5 x 170	89406944	2
16	Abstandsrohr 6,2 x 60	50455744	2
17	Zylinderschraube M 5 x 70	31920799	2
18	Zylinderschraube M 5 x 22 Z 4-1	31895899	2
19	Zylinderschraube M 6 x 16	31818699	3
20	Sicherungsscheibe 6	34378344 → 465598	7
21	Scheibe 6,4	34045599	3
22	Sechskantmutter M 6	33757199	5
23	Gummischeibe 6/10 x 2,5	34087544	2
24	Klemme	50441944	2
25	Sechskantschraube M 6 x 12	30740399	2
26	Halteblech	56323444	1
27	Zylinderschraube M 8 x 20	31924199	2
28	Federring 8 A	34310899	2
29	Zylinderschraube M 4 x 16	31816699	1
30	Schelle	50485544	1
31	Federring 4 A	34380499	1
32	Sechskantmutter M 4	33249799	1
33	Fächerscheibe A 5,1	34360599	2
42	Mitnehmerrohr	96432044	1
43	Rohrklemme 4425-Z	96431544	1
44	Stromabnehmerrohr 240 mm lang	56329944 → 56329933	1

401 023 44 (Seite 13)

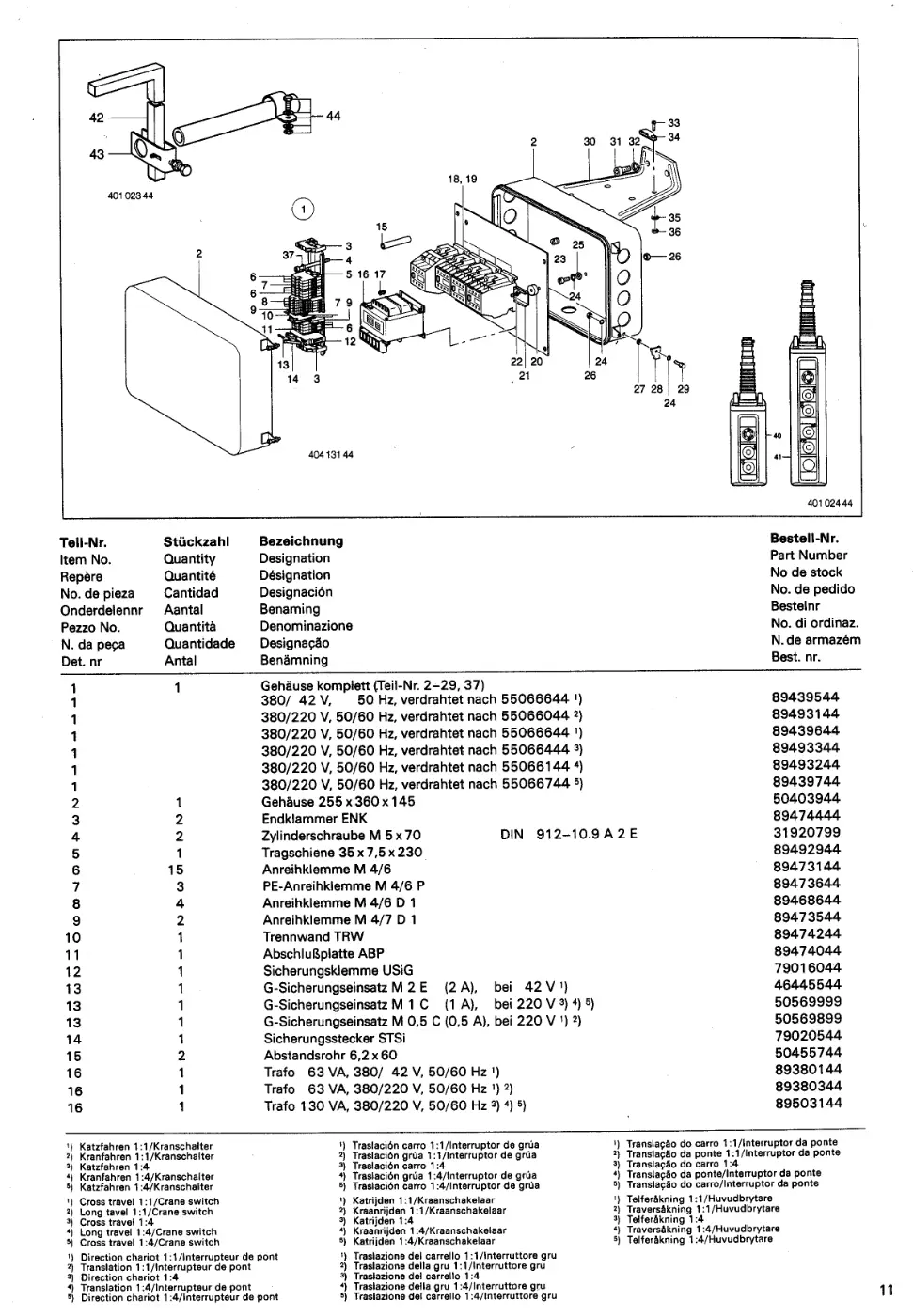

Demag PK 2 – 401 023 44, Zeichnung Seite 13

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
2	Gehäuse 255 x 360 x 145	50403944 → 57538244	1
3	Endklammer ENK	89474444	2
4	Zylinderschraube M 5 x 70	31920799	2
5	Tragschiene 35 x 7,5 x 230	89492944	1
6	Anreihklemme M 4/6	89473144	15
7	PE-Anreihklemme M 4/6 P	89473644	3
8	Anreihklemme M 4/6 D 1	89468644	4
9	Anreihklemme M 4/7 D 1	89473544	2
10	Trennwand TRW	89474244	1
11	Abschlußplatte ABP	89474044	1
12	Sicherungsklemme USiG	79016044	1
13	G-Sicherungseinsatz M 2 E (2 A), bei 42 V )	46445544	1
13	G-Sicherungseinsatz M 1 C (1 A), bei 220 V ) ) )	50569999	1
13	G-Sicherungseinsatz M 0,5 C (0,5 A), bei 220 V ) )	50569899	1
14	Sicherungsstecker STSi	79020544	1
15	Abstandsrohr 6,2 x 60	50455744	2
16	Trafo 63 VA, 380/ 42 V, 50/60 Hz )	89380144	1
16	Trafo 63 VA, 380/220 V, 50/60 Hz ) )	89380344 → 56822644	1
16	Trafo 130 VA, 380/220 V, 50/60 Hz ) ) )	89503144	1
17	Zylinderschraube M 4 x 8 Z3	31892599	4
18	Schütz 3TB40 11-0AD0, 42 V, 1 Ö, 50 Hz	89383344	2
18	Schütz 3TB40 11-0AN1, 220 V, 1 Ö, 50/60 Hz ) ) ) )	89383244 → 57522644	2
18	Schütz 3TB41 11-0AD0, 42 V, 1 Ö, 50 Hz	89383944	1
18	Schütz 3TB41 11-0AN1, 220 V, 1 Ö, 50/60 Hz	89383844	1
18	Schütz 3TB41 02-0AN1, 220 V, 2S+2Ö, 50/60 Hz ) ) )	89385844	1
18	Schütz 3TB42 12-0AN1, 220 V, 1S+1Ö, 50/60 Hz ) ) )	89384444 → 57525744	1
19	Spule 3TY4 803-0AD0, für Schütz 3TB40-3TB44, 42 V, 50 Hz )	89393344	3
19	Spule 3TY4 803-0AN1, für Schütz 3TB40-3TB44, 220 V, 50/60 Hz ⁻ )	89393444	4
20	Distanzscheibe 6,2 x 20 x 10	89487444	2
21	Tragschiene 35 x 7,5 x 190	89407044	1
22	Zylinderschraube M 5 x 22 Z4-1	31895899	2
23	Zylinderschraube M 6 x 16	31818699	3
24	Sicherungsscheibe 6	34378344 → 465598	7
25	Scheibe 6,4	34045599	3
26	Sechskantmutter M 6	33757199	5
27	Gummischeibe 6/10 x 2,5	34087544	2
28	Klemme	50441944	2
29	Sechskantschraube M 6 x 12	30740399	2
30	Halteblech	56323444	1
31	Zylinderschraube M 8 x 20	31924199	2
32	Federring 8 A	34310899	1
33	Zylinderschraube M 4 x 16	31816699	1
34	Schelle	50485544	1
35	Federring 4 A	34380499	1
36	Sechskantmutter M 4	33249799	1
37	Fächerscheibe A 5,1	34360599	2
42	Mitnehmerrohr	96432044	1
43	Rohrklemme 4425-Z	96431544	1
44	Stromabnehmerrohr 240 mm lang	56329944 → 56329933	1

England-Ausführung / For UK (Seite 15)

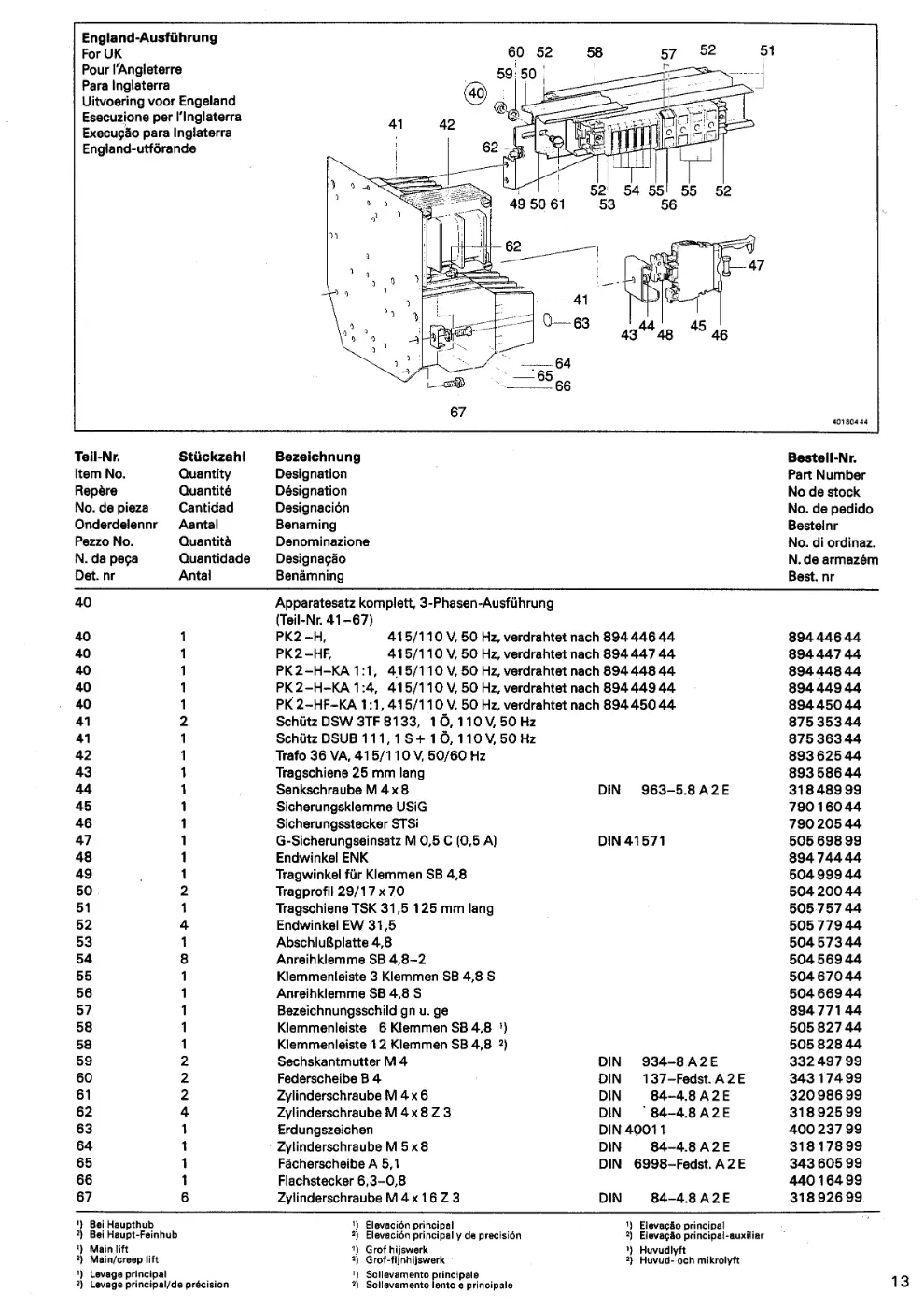

Demag PK 2 – England-Ausführung / For UK, Zeichnung Seite 15

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
40	PK2-H, 415/110 V, 50 Hz, verdrahtet nach 894 446 44	89444644	1
40	PK2-HF, 415/110 V, 50 Hz, verdrahtet nach 894 447 44	89444744	1
40	PK2-H-KA 1:1, 415/110 V, 50 Hz, verdrahtet nach 894 448 44	89444844	1
40	PK2-H-KA 1:4, 415/110 V, 50 Hz, verdrahtet nach 894 449 44	89444944	1
40	PK2-HF-KA 1:1, 415/110 V, 50 Hz, verdrahtet nach 894 450 44	89445044	1
41	Schütz DSW 3TF 8133, 1 Ö, 110 V, 50 Hz	87535344 → 87535333	2
41	Schütz DSUB 111, 1 S+1 Ö, 110 V, 50 Hz	87536344	1
42	Trafo 36 VA, 415/110 V, 50/60 Hz	89362544	1
43	Tragschiene 25 mm lang	89358644	1
44	Senkschraube M 4 x 8	31848999	1
45	Sicherungsklemme USiG	79016044	1
46	Sicherungsstecker STSi	79020544	1
47	G-Sicherungseinsatz M 0,5 C (0,5 A)	50569899	1
48	Endwinkel ENK	89474444	1
49	Tragwinkel für Klemmen SB 4,8	50499944	1
50	Tragprofil 29/17 x 70	50420044	2
51	Tragschiene TSK 31,5 125 mm lang	50575744	1
52	Endwinkel EW 31,5	50577944	4
53	Abschlußplatte 4,8	50457344	1
54	Anreihklemme SB 4,8-2	50456944	8
55	Klemmenleiste 3 Klemmen SB 4,8 S	50467044	1
56	Anreihklemme SB 4,8 S	50466944	1
57	Bezeichnungsschild gn u. ge	89477144	1
58	Klemmenleiste 6 Klemmen SB 4,8 )	50582744	1
58	Klemmenleiste 12 Klemmen SB 4,8 )	50582844	1
59	Sechskantmutter M 4	33249799	2
60	Federscheibe B 4	34317499	2
61	Zylinderschraube M 4 x 6	32098699	2
62	Zylinderschraube M 4 x 8 Z 3	31892599	4
63	Erdungszeichen	40023799	1
64	Zylinderschraube M 5 x 8	31817899	1
65	Fächerscheibe A 5,1	34360599	1
66	Flachstecker 6,3-0,8	44016499	1
67	Zylinderschraube M 4 x 16 Z 3	31892699	6

Italien-Ausführung / For Italy (Seite 16)

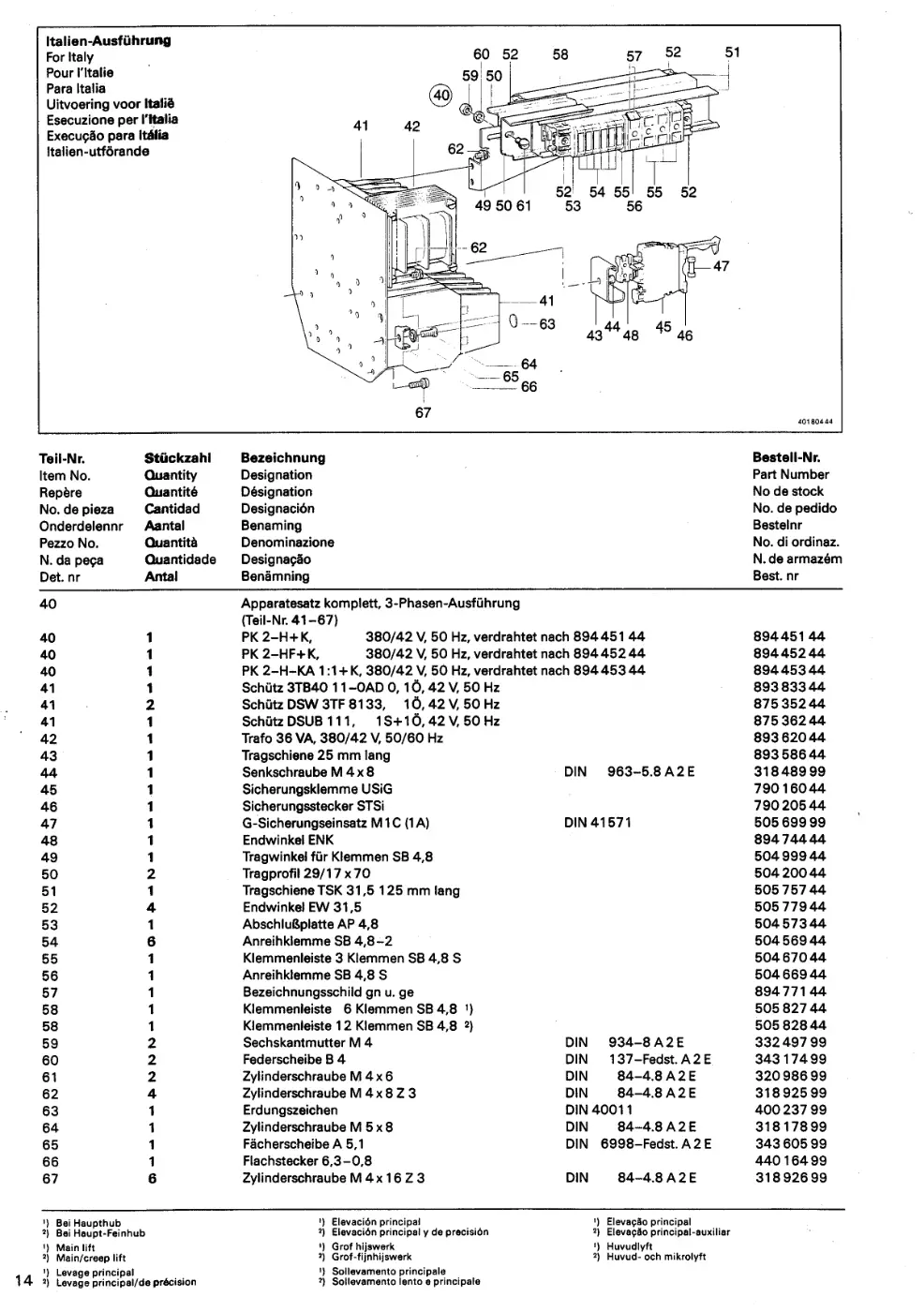

Demag PK 2 – Italien-Ausführung / For Italy, Zeichnung Seite 16

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
40	PK 2-H+K, 380/42 V, 50 Hz, verdrahtet nach 894 451 44	89445144	1
40	PK 2-HF+K, 380/42 V, 50 Hz, verdrahtet nach 894 452 44	89445244	1
40	PK 2-H-KA 1:1+K, 380/42 V, 50 Hz, verdrahtet nach 894 453 44	89445344	1
41	Schütz 3TB40 11-0AD 0, 1Ö, 42 V, 50 Hz	89383344	1
41	Schütz DSW 3TF 8133, 1Ö, 42 V, 50 Hz	87535244 → 87535233	2
41	Schütz DSUB 111, 1S+1Ö, 42 V, 50 Hz	87536244	1
42	Trafo 36 VA, 380/42 V, 50/60 Hz	89362044	1
43	Tragschiene 25 mm lang	89358644	1
44	Senkschraube M 4 x 8	31848999	1
45	Sicherungsklemme USiG	79016044	1
46	Sicherungsstecker STSi	79020544	1
47	G-Sicherungseinsatz M 1C (1A)	50569999	1
48	Endwinkel ENK	89474444	1
49	Tragwinkel für Klemmen SB 4,8	50499944	1
50	Tragprofil 29/17 x 70	50420044	2
51	Tragschiene TSK 31,5 125 mm lang	50575744	1
52	Endwinkel EW 31,5	50577944	4
53	Abschlußplatte AP 4,8	50457344	1
54	Anreihklemme SB 4,8-2	50456944	6
55	Klemmenleiste 3 Klemmen SB 4,8 S	50467044	1
56	Anreihklemme SB 4,8 S	50466944	1
57	Bezeichnungsschild gn u. ge	89477144	1
58	Klemmenleiste 6 Klemmen SB 4,8 )	50582744	1
58	Klemmenleiste 12 Klemmen SB 4,8 )	50582844	1
59	Sechskantmutter M 4	33249799	2
60	Federscheibe B 4	34317499	2
61	Zylinderschraube M 4 x 6	32098699	2
62	Zylinderschraube M 4 x 8 Z 3	31892599	4
63	Erdungszeichen	40023799	1
64	Zylinderschraube M 5 x 8	31817899	1
65	Fächerscheibe A 5,1	34360599	1
66	Flachstecker 6,3-0,8	44016499	1
67	Zylinderschraube M 4 x 16 Z 3	31892699	6

402 074 44 (Seite 17)

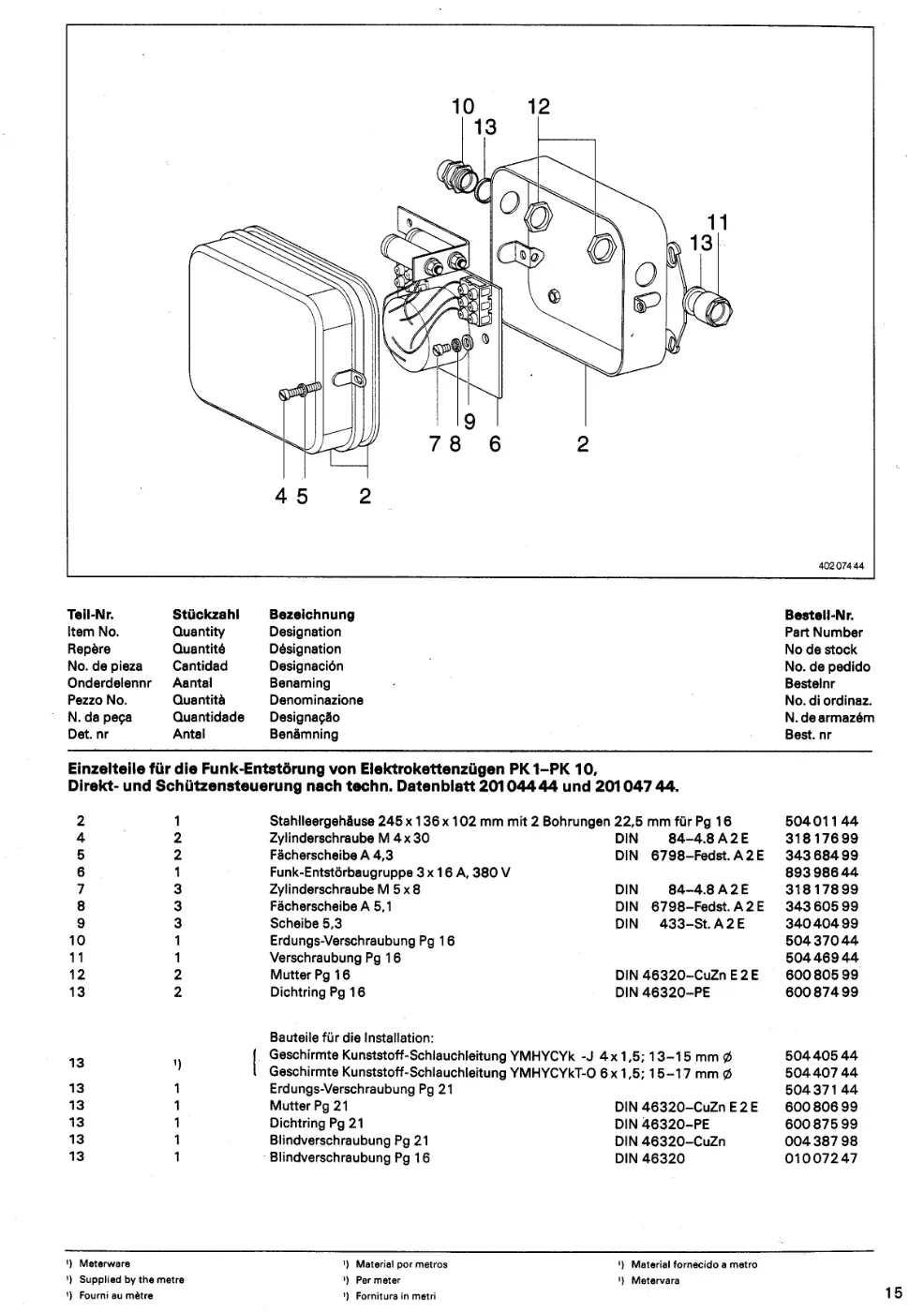

Demag PK 2 – 402 074 44, Zeichnung Seite 17

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
2	Stahlleergehäuse 245 x 136 x 102 mm mit 2 Bohrungen 22,5 mm für Pg 16	50401144	1
4	Zylinderschraube M 4 x 30	31817699	2
5	Fächerscheibe A 4,3	34368499	2
6	Funk-Entstörbaugruppe 3 x 16 A, 380 V	89398644	1
7	Zylinderschraube M 5 x 8	31817899	3
8	Fächerscheibe A 5,1	34360599	3
9	Scheibe 5,3	34040499	3
10	Erdungs-Verschraubung Pg 16	50437044	1
11	Verschraubung Pg 16	50446944	1
12	Mutter Pg 16	60080599	2
13	Dichtring Pg 16	60087499	2
13	Geschirmte Kunststoff-Schlauchleitung YMHYCYk -J 4x1,5; 13-15 mm Ø	50440544
13	Geschirmte Kunststoff-Schlauchleitung YMHYCYkT-O 6x1,5; 15-17 mm Ø	50440744
13	Erdungs-Verschraubung Pg 21	50437144	1
13	Mutter Pg 21	60080699	1
13	Dichtring Pg 21	60087599	1
13	Blindverschraubung Pg 21	00438798	1
13	Blindverschraubung Pg 16	01007247	1

402 085 44 (Seite 18)

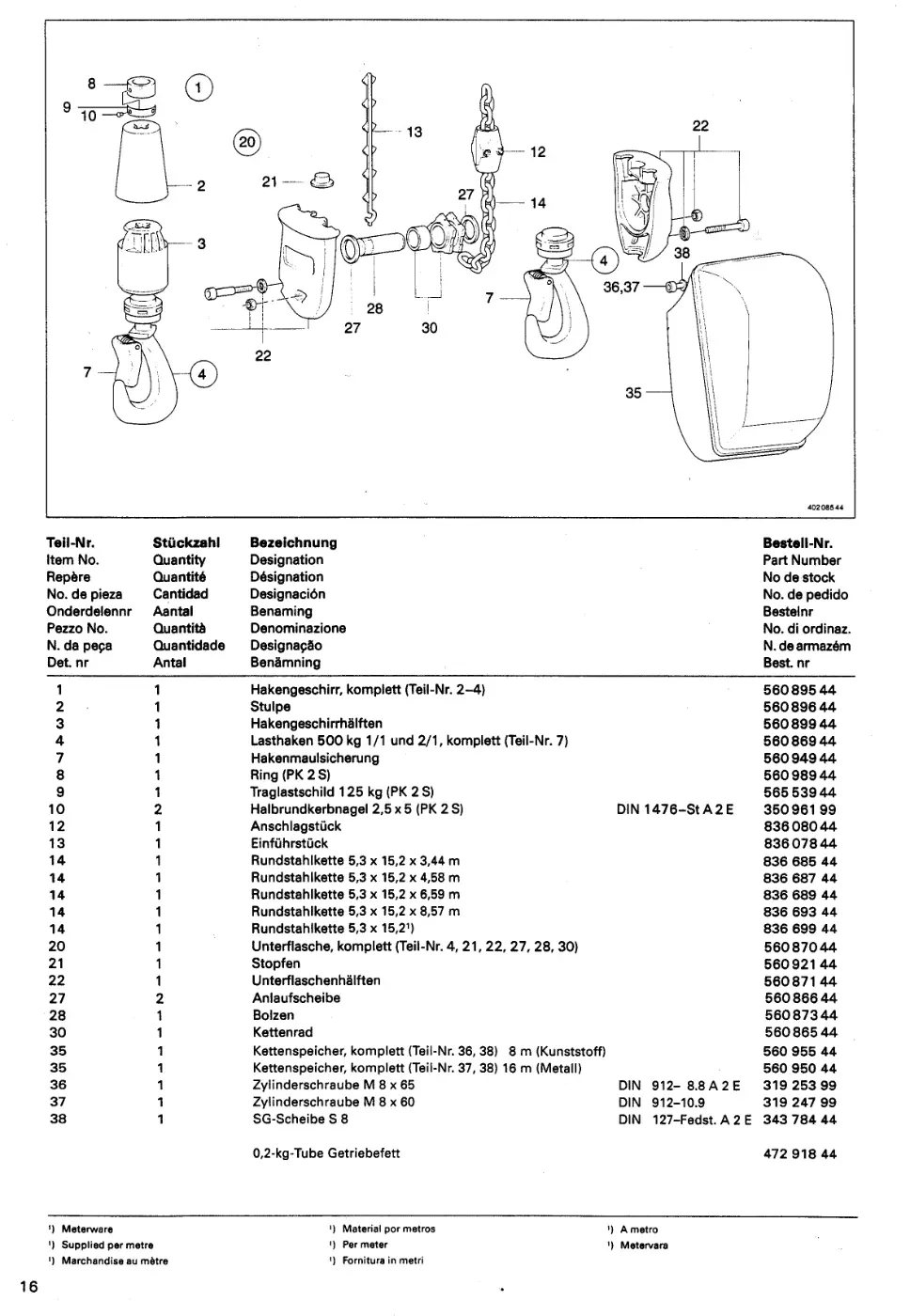

Demag PK 2 – 402 085 44, Zeichnung Seite 18

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Hakengeschirr, komplett (Teil-Nr. 2-4)	56089544	1
2	Stulpe	56089644	1
3	Hakengeschirrhälften	56089944	1
4	Lasthaken 500 kg 1/1 und 2/1, komplett (Teil-Nr. 7)	56086944 → 56086933	1
7	Hakenmaulsicherung	56094944	1
8	Ring (PK 2 S)	56098944	1
9	Traglastschild 125 kg (PK 2 S)	56553944	1
10	Halbrundkerbnagel 2,5 x 5 (PK 2 S)	35096199	2
12	Anschlagstück	83608044	1
13	Einführstück	83607844	1
14	Rundstahlkette 5,3 x 15,2 x 3,44 m	83668544	1
14	Rundstahlkette 5,3 x 15,2 x 4,58 m	83668744	1
14	Rundstahlkette 5,3 x 15,2 x 6,59 m	83668944	1
14	Rundstahlkette 5,3 x 15,2 x 8,57 m	83669344	1
14	Rundstahlkette 5,3 x 15,2 )	83669944	1
20	Unterflasche, komplett (Teil-Nr. 4, 21, 22, 27, 28, 30)	56087044	1
21	Stopfen	56092144	1
22	Unterflaschenhälften	56087144	1
27	Anlaufscheibe	56086644	2
28	Bolzen	56087344	1
30	Kettenrad	56086544	1
35	Kettenspeicher, komplett (Teil-Nr. 36, 38) 8 m (Kunststoff)	56095544 → 56095533	1
35	Kettenspeicher, komplett (Teil-Nr. 37, 38) 16 m (Metall)	56095044 → 56095033	1
36	Zylinderschraube M 8 x 65	31925399	1
37	Zylinderschraube M 8 x 60	31924799	1
38	SG-Scheibe S 8	34378444	1

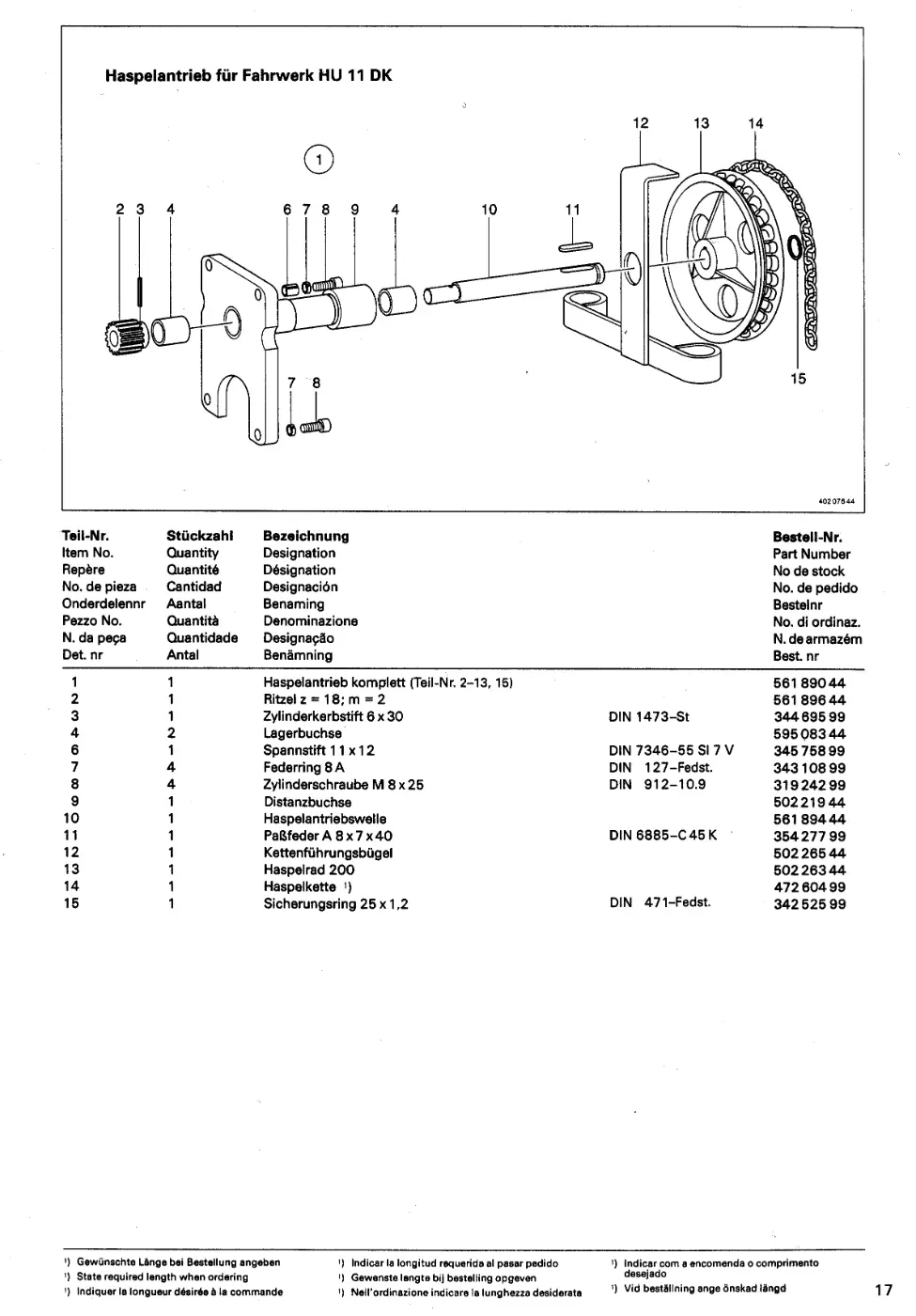

Haspelantrieb für Fahrwerk HU 11 DK (Seite 19)

Demag PK 2 – Haspelantrieb für Fahrwerk HU 11 DK, Zeichnung Seite 19

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Haspelantrieb komplett (Teil-Nr. 2-13, 15)	56189044	1
2	Ritzel z = 18; m = 2	56189644	1
3	Zylinderkerbstift 6 x 30	34469599	1
4	Lagerbuchse	59508344 → 34219944	2
6	Spannstift 11 x 12	34575899	1
7	Federring 8 A	34310899	4
8	Zylinderschraube M 8 x 25	31924299	4
9	Distanzbuchse	50221944	1
10	Haspelantriebswelle	56189444	1
11	Paßfeder A 8 x 7 x 40	35427799	1
12	Kettenführungsbügel	50226544	1
13	Haspelrad 200	50226344	1
14	Haspelkette )	47260499	1
15	Sicherungsring 25 x 1,2	34252599	1

Einschienenfahrwerk normale Bauhöhe RU 3DK (Seite 20)

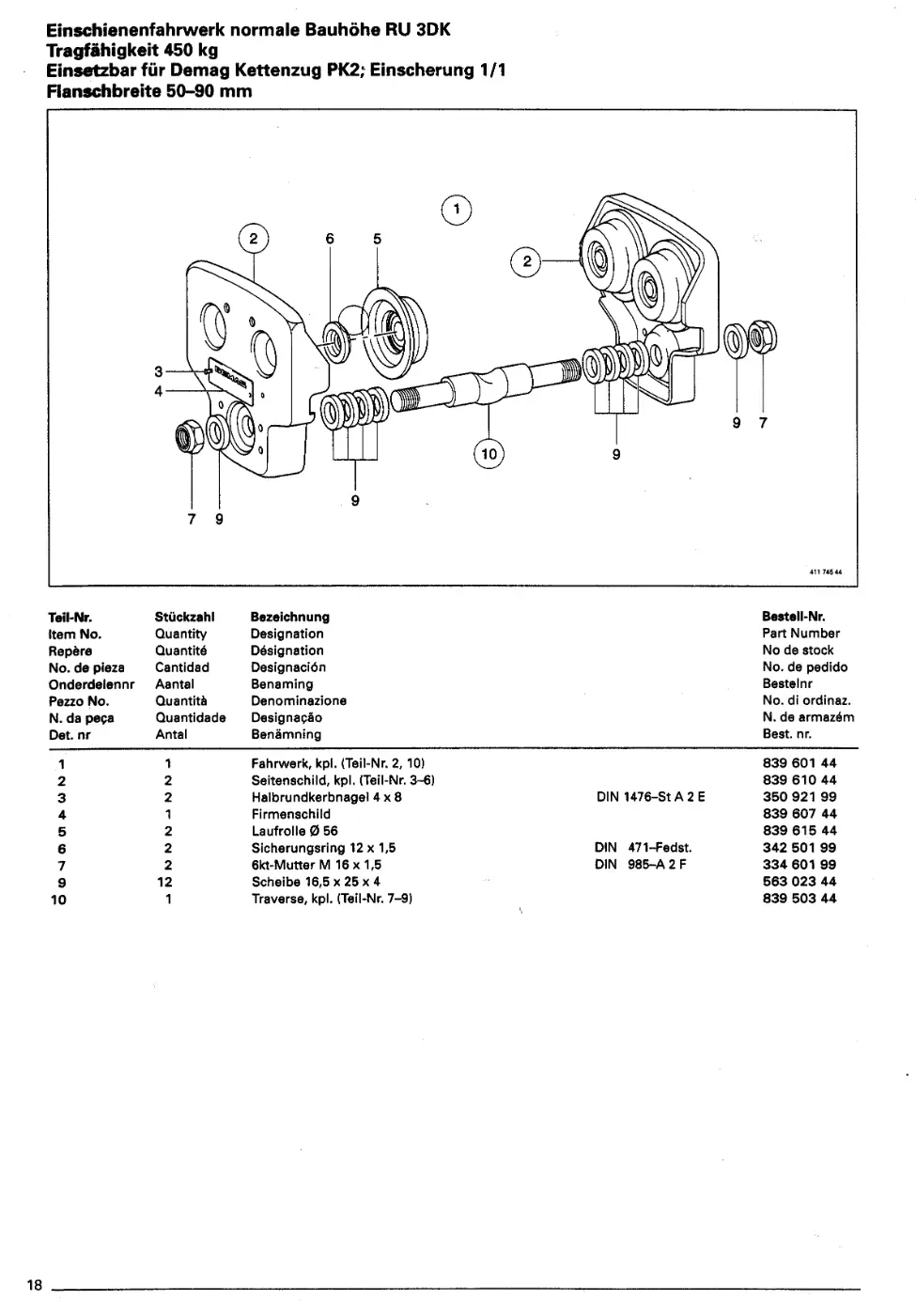

Demag PK 2 – Einschienenfahrwerk normale Bauhöhe RU 3DK, Zeichnung Seite 20

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Fahrwerk, kpl. (Teil-Nr. 2, 10)	83960144 → 83970144	1
2	Seitenschild, kpl. (Teil-Nr. 3-6)	83961044 → 83970144	2
3	Halbrundkerbnagel 4 x 8	35092199	2
4	Firmenschild	83960744	1
5	Laufrolle Ø 56	83961544	2
6	Sicherungsring 12 x 1,5	34250199	2
7	6kt-Mutter M 16 x 1,5	33460199	2
9	Scheibe 16,5 x 25 x 4	56302344	12
10	Traverse, kpl. (Teil-Nr. 7-9)	83950344	1

Einschienenfahrwerk normale Bauhöhe RU 6DK (Seite 21)

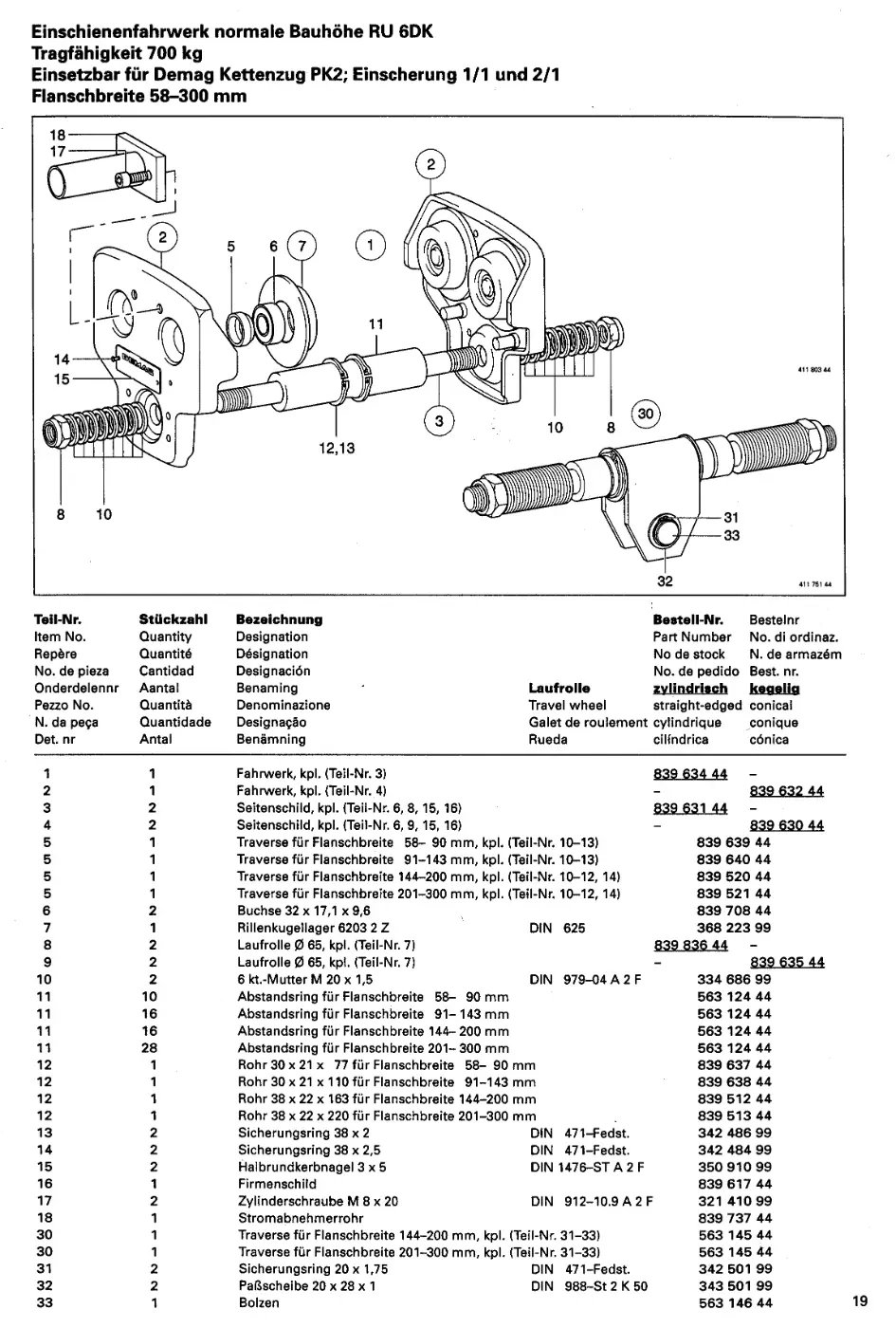

Demag PK 2 – Einschienenfahrwerk normale Bauhöhe RU 6DK, Zeichnung Seite 21

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
2	Fahrwerk, kpl. (Teil-Nr. 4)	83963244	1
3	Seitenschild, kpl. (Teil-Nr. 6, 8, 15, 16)	83963144	2
4	Seitenschild, kpl. (Teil-Nr. 6, 9, 15, 16)	83963044	2
5	Traverse für Flanschbreite 58- 90 mm, kpl. (Teil-Nr. 10-13)	83963944	1
5	Traverse für Flanschbreite 91-143 mm, kpl. (Teil-Nr. 10-13)	83964044	1
5	Traverse für Flanschbreite 144-200 mm, kpl. (Teil-Nr. 10-12, 14)	83952044	1
5	Traverse für Flanschbreite 201-300 mm, kpl. (Teil-Nr. 10-12, 14)	83952144	1
6	Buchse 32 x 17,1 x 9,6	83970844	2
7	Rillenkugellager 6203 2 Z	36822399	1
8	Laufrolle Ø 65, kpl. (Teil-Nr. 7)	83983644	2
9	Laufrolle Ø 65, kpl. (Teil-Nr. 7)	83963544	2
10	6 kt.-Mutter M 20 x 1,5	33468699	2
11	Abstandsring für Flanschbreite 58- 90 mm	56312444	10
11	Abstandsring für Flanschbreite 91-143 mm	56312444	16
11	Abstandsring für Flanschbreite 144-200 mm	56312444	16
11	Abstandsring für Flanschbreite 201-300 mm	56312444	28
12	Rohr 30 x 21 x 77 für Flanschbreite 58- 90 mm	83963744 → 83963944	1
12	Rohr 30 x 21 x 110 für Flanschbreite 91-143 mm	83963844	1
12	Rohr 38 x 22 x 163 für Flanschbreite 144-200 mm	83951244	1
12	Rohr 38 x 22 x 220 für Flanschbreite 201-300 mm	83951344	1
13	Sicherungsring 38 x 2	34248699	2
14	Sicherungsring 38 x 2,5	34248499	2
15	Halbrundkerbnagel 3 x 5	35091099	2
16	Firmenschild	83961744	1
17	Zylinderschraube M 8 x 20	32141099	2
18	Stromabnehmerrohr	83973744	1
30	Traverse für Flanschbreite 144-200 mm, kpl. (Teil-Nr. 31-33)	56314544	1
30	Traverse für Flanschbreite 201-300 mm, kpl. (Teil-Nr. 31-33)	56314544	1
31	Sicherungsring 20 x 1,75	34250199	2
32	Paßscheibe 20 x 28 x 1	34350199	2
33	Bolzen	56314644	1

Einschienenfahrwerk normaler Bauhöhe EU 11 DK. Tragfähigkeit 850 kg (Seite 22)

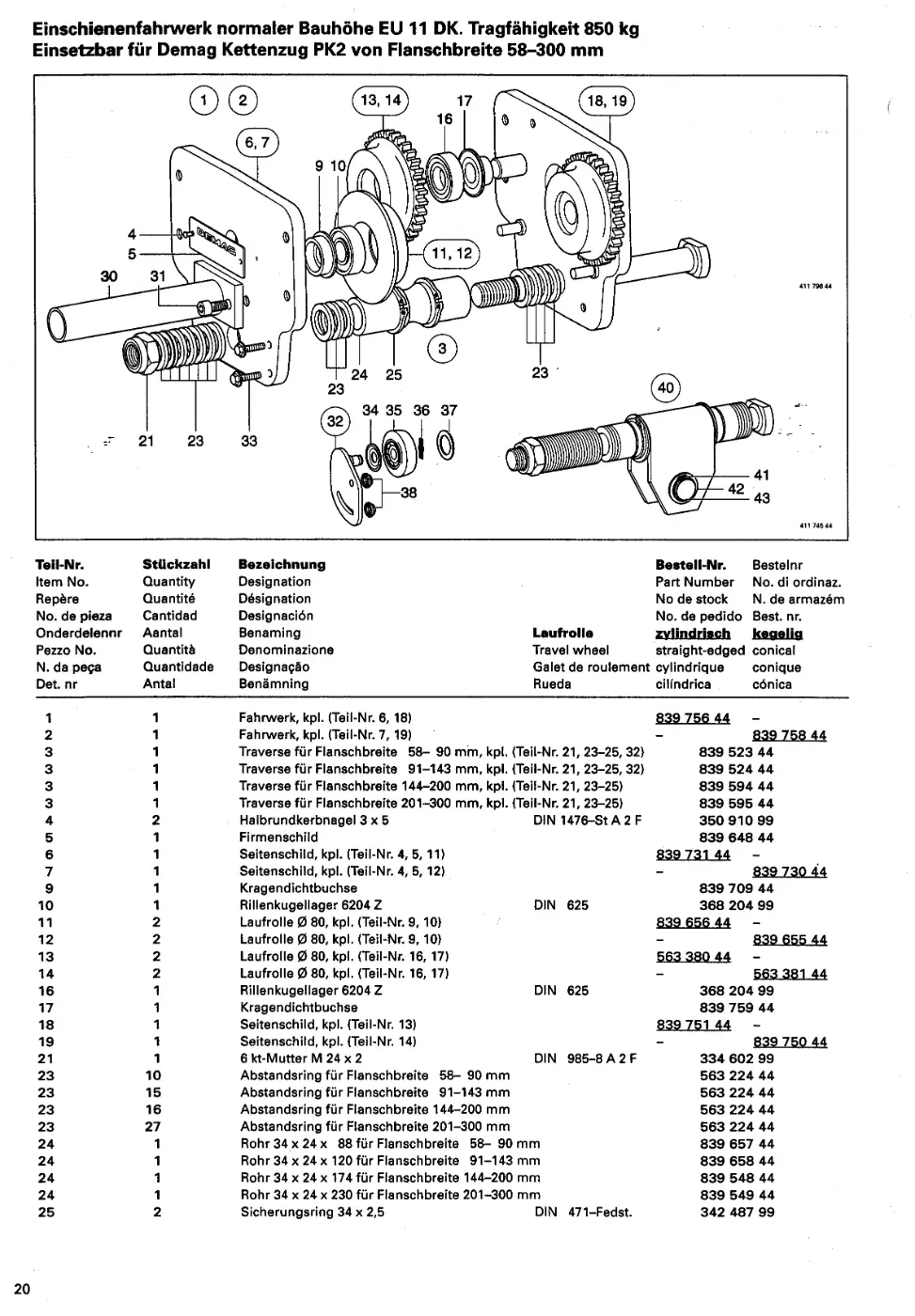

Demag PK 2 – Einschienenfahrwerk normaler Bauhöhe EU 11 DK. Tragfähigkeit 850 kg, Zeichnung Seite 22

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Fahrwerk, kpl. (Teil-Nr. 6, 18)	83975644 → 84010244	1
2	Fahrwerk, kpl. (Teil-Nr. 7, 19)	83975844 → 84010244	1
3	Traverse für Flanschbreite 58- 90 mm, kpl. (Teil-Nr. 21, 23-25, 32)	83952344	1
3	Traverse für Flanschbreite 91-143 mm, kpl. (Teil-Nr. 21, 23-25, 32)	83952444	1
3	Traverse für Flanschbreite 144-200 mm, kpl. (Teil-Nr. 21, 23-25)	83959444	1
3	Traverse für Flanschbreite 201-300 mm, kpl. (Teil-Nr. 21, 23-25)	83959544	1
4	Halbrundkerbnagel 3 x 5	35091099	2
5	Firmenschild	83964844	1
6	Seitenschild, kpl. (Teil-Nr. 4, 5, 11)	83973144	1
7	Seitenschild, kpl. (Teil-Nr. 4, 5, 12)	83973044	1
9	Kragendichtbuchse	83970944	1
10	Rillenkugellager 6204 Z	36820499	1
11	Laufrolle Ø 80, kpl. (Teil-Nr. 9, 10)	83965644	2
12	Laufrolle Ø 80, kpl. (Teil-Nr. 9, 10)	83965544	2
13	Laufrolle Ø 80, kpl. (Teil-Nr. 16, 17)	56338044	2
14	Laufrolle Ø 80, kpl. (Teil-Nr. 16, 17)	56338144	2
16	Rillenkugellager 6204 Z	36820499	1
17	Kragendichtbuchse	83975944	1
18	Seitenschild, kpl. (Teil-Nr. 13)	83975144	1
19	Seitenschild, kpl. (Teil-Nr. 14)	83975044	1
21	6 kt-Mutter M 24 x 2	33460299	1
23	Abstandsring für Flanschbreite 58- 90 mm	56322444	10
23	Abstandsring für Flanschbreite 91-143 mm	56322444	15
23	Abstandsring für Flanschbreite 144-200 mm	56322444	16
23	Abstandsring für Flanschbreite 201-300 mm	56322444	27
24	Rohr 34 x 24 x 88 für Flanschbreite 58- 90 mm	83965744	1
24	Rohr 34 x 24 x 120 für Flanschbreite 91-143 mm	83965844	1
24	Rohr 34 x 24 x 174 für Flanschbreite 144-200 mm	83954844	1
24	Rohr 34 x 24 x 230 für Flanschbreite 201-300 mm	83954944	1
25	Sicherungsring 34 x 2,5	34248799	2
30	Stromabnehmer	83973744	1
31	Zylinderschraube M 8 x 20	32141099	2
32	Stützrolleneinheit, kpl. (Teil-Nr. 33-38)	83913044 → 83913033	1
33	Sicherungsschraube M 6 x 25	30021144	2
34	Dichtscheibe - innen	98062144	1
35	Laufrad	98453344	1
36	Sicherungsklammer	98058944	1
37	Deckscheibe	98061844	1
38	Sicherungsmutter M 6	30044044	2
40	Traverse für Flanschbreite 144-200 mm, kpl. (Teil-Nr. 41-43)	83974844	1
40	Traverse für Flanschbreite 201-300 mm, kpl. (Teil-Nr. 41-43)	83974944	1
41	Sicherungsring 25 x 2	34250399	2
42	Paßscheibe 25 x 35 x 1	34142499	2
43	Bolzen	56324644	1

Fahrantrieb (Seite 24)

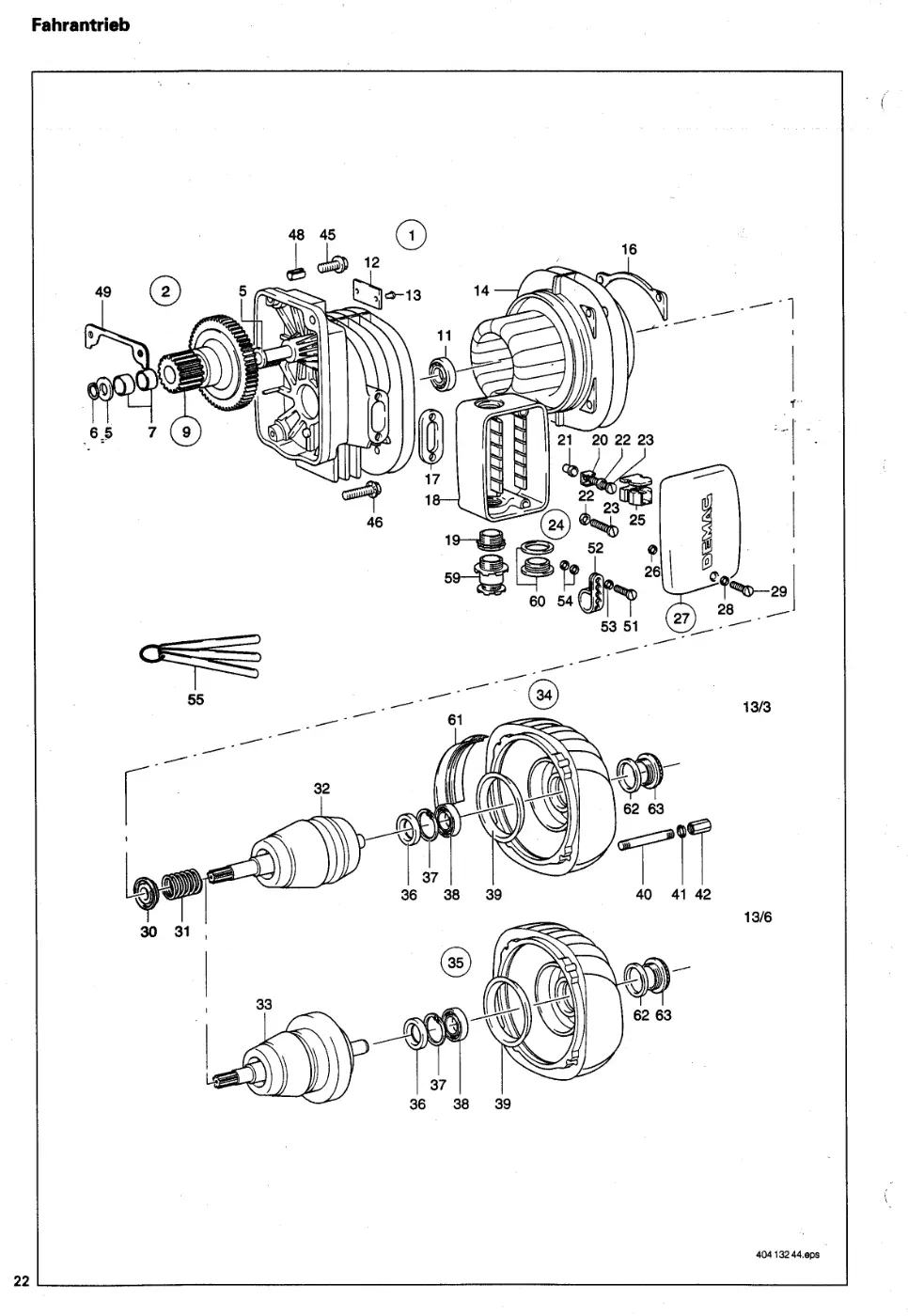

Demag PK 2 – Fahrantrieb, Zeichnung Seite 24

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Motor 13/3 PKF 2, komplett 220/380 V	56306244	1
2	Lagerschild, komplett (Teil-Nr. 5, 6, 9, 11)	56307044	1
5	Scheibe	56377844	2
6	Sicherungsring 15 x 1	34251599	1
7	Buchse 15 x 17 x 15 A	34347244	2
9	Doppelrad, komplett (Teil-Nr. 7)	56307344	1
11	Rillenkugellager 6003	36050399	1
12	Leistungsschild	60005144	1
13	Halbrundkerbnagel 2,6 x 6	35041399	2
14	Ständer 13/3 PF 2, 220/380 V	56010644 → 56010633	1
16	Segment	56025444	14
17	Dichtung	56368944 → 56369233	1
18	Klemmkasten-Unterteil	56368644	1
19	Würgenippel Pg 21	50450444	1
20	Flachstecker B 6,3 x 0,8	44016499	1
21	Rohrniet A 6 x 0,4 x 10	37440399	1
22	Fächerscheibe A 5,1	34360599	2
23	Zylinderschraube M 5 x 20	31817999	2
24	Klemmenkasten, komplett (Teil-Nr. 17-23, 27, 60)	56368544	1
25	Klemmenleiste, Katzfahren (1 Geschwindigkeit)	50577344 → 56369233	1
26	Scheibe 3,7	34085399	2
27	Klemmenkastendeckel, (Teil-Nr. 26, 28, 29)	56368744 → 56369233	1
28	Schraubensicherung M 4	34387244	2
29	Zylinderschraube M 4 x 16	31816699	2
30	Druckring 7,3	56022544	1
31	Bremsfeder, 30 N	56379344	1
32	Läufer mit Bremsscheibe )	56379244 → 56379233	1
33	Läufer mit Bremsscheibe )	56304844 → 56304833	1
34	Lagerschild B-seitig, komplett (Teil-Nr. 36-38, 39, 62, 63)	56024044 → 56024033	1
35	Lagerschild B-seitig, komplett (Teil-Nr. 36-38, 39, 62, 63)	56305544 → 56305533	1
36	Dichtungsring	56024544	1
37	Sicherungsring 35 x 1,5	34263599	1
38	Rillenkugellager 6003	36050399	1
39	Bremsbelag )	56029044 → 56029033	1
40	Stiftschraube	60063844	4
41	Federring 5 A	34380599	4
42	Mutter mit Innensechskant	60065444	4
45	Sicherungsschraube M 8 x 20	30021744	1
46	Sicherungsschraube M 8 x 30	30022044 → 30022544	3
48	Spannstift 11 x 12	34575899	1
49	Dichtung	58136944	1
51	Zylinderschraube M 4 x 20	31813899	1
52	Kabelschelle	50485544	1
53	Sicherungsscheibe S 4	34378144	1
54	Scheibe	34087444	2
55	Fühlerlehre 0,30 mm )	10092644	1
55	Fühlerlehre 0,35 mm )	10092744	1
59	Reduzier-Verschraubung Pg 21-16	50469544	2
60	Verschluß Pg 21	00723998	1
61	Motordichtung	60077444	1
62	Dichtring G Pg 21	60087599	1
63	Verschlußschraube Pg 21 K	60070644	1

Anbau Absturzsicherung (Seite 27)

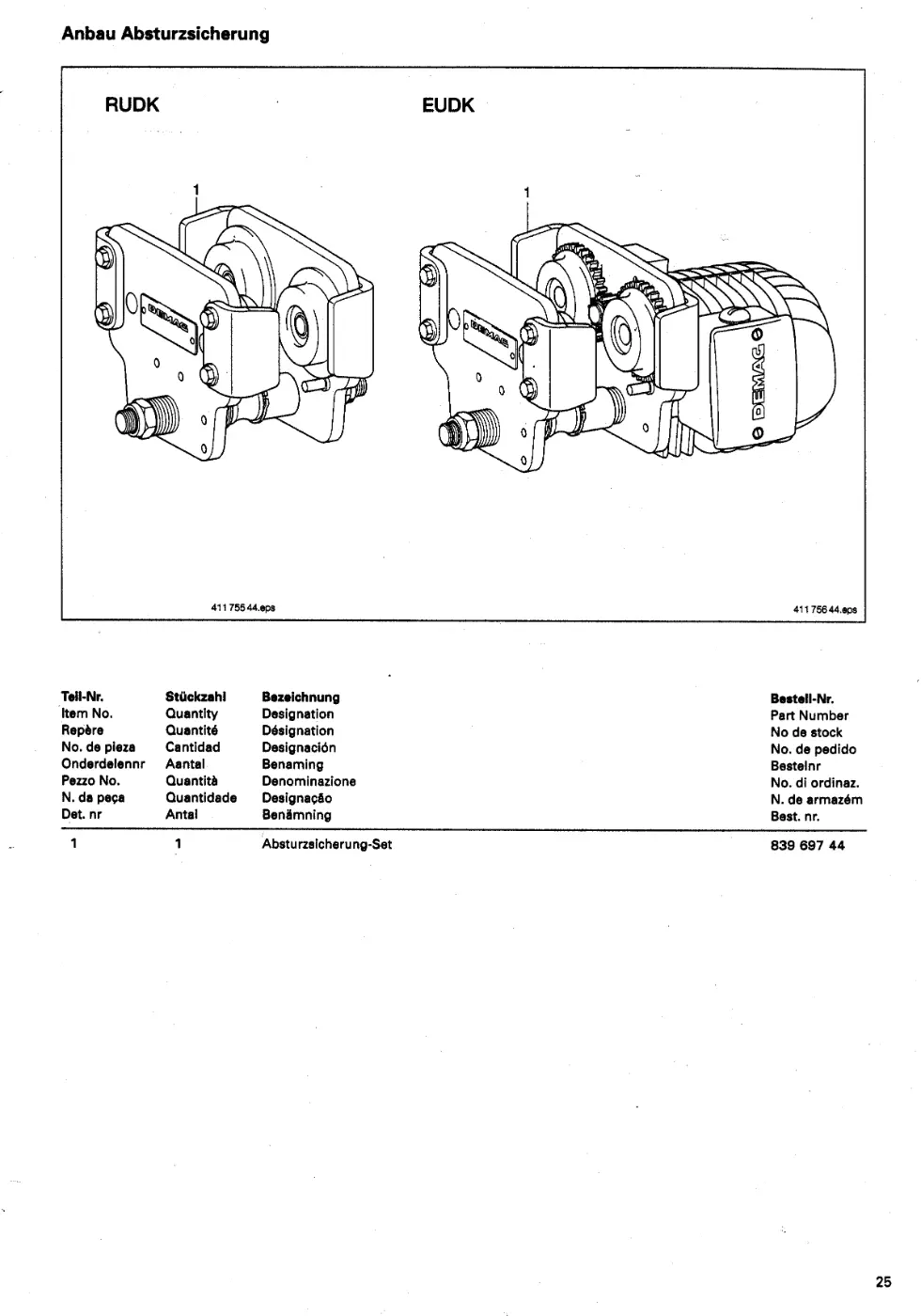

Demag PK 2 – Anbau Absturzsicherung, Zeichnung Seite 27

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Absturzsicherung-Set	83969744	1

RL PK 2 (oben rechts), HL PK 2 (Mitte rechts), EL PK 2 (unten rechts) (Seite 28)

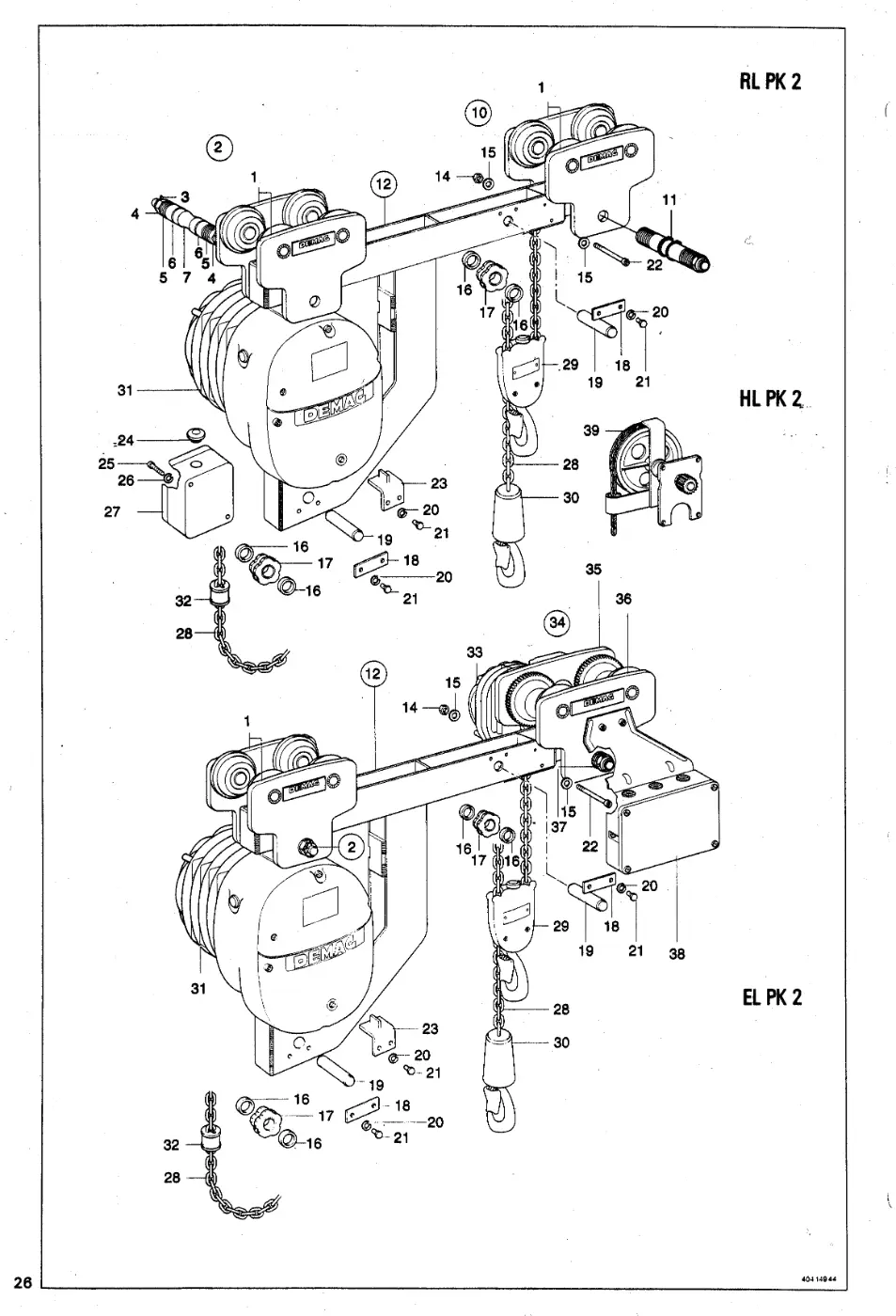

Demag PK 2 – RL PK 2 (oben rechts), HL PK 2 (Mitte rechts), EL PK 2 (unten rechts), Zeichnung Seite 28

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Seitenschild	56311044	2
2	Traverse, für Flanschbreite 58- 90 mm, komplett (Teil-Nr. 3-7)	56186544	1
2	Traverse, für Flanschbreite 98-125 mm, komplett (Teil-Nr. 3-7)	56187044	1
3	Splint 4 x 32	34206199	2
4	Kronenmutter M 16	33591699	2
5	Abstandscheibe	56312444	10
6	Abstandring 30 x 4,5 x 12 für Flanschbreite 58- 90 mm	56186744	2
6	Abstandring 30 x 4,5 x 32 für Flanschbreite 98-125 mm	56187244	2
7	Abstandrohr 30 x 4,5 x 39,5	56186644	1
10	Fahrwerk, komplett für Flanschbreite 58- 90 mm (Teil-Nr. 1, 11)	56310044	1
10	Fahrwerk, komplett für Flanschbreite 98-125 mm (Teil-Nr. 1, 11)	56310144	1
11	Traverse für Flanschbreite 58- 90 mm	56312044 → 83963944	1
11	Traverse für Flanschbreite 98-125 mm	56312544 → 83964044	1
12	Verbindungstraverse, komplett (Teil-Nr. 14-23)	56186044	1
14	Sicherungsmutter VM 6	33460644	1
15	Federring 6 A	34380699	2
16	Ring 17 x 25 x 7.5	56187944	4
17	Kettenrad	56086544	2
18	Achshalter 20 x 5	35596699	2
19	Bolzen	56187844	2
20	Federring 8 A	34310899	6
21	Sechskantschraube M 8 x 16	30763999	6
22	Zylinderschraube M 6 x 70	31923899	1
23	Zentrierwinkel	56187544	1
24	Würgenippel Pg 16	50450344	1
25	Zylinderschraube M 4 x 20	31813899	2
26	Sicherungsscheibe S 4	34378144	2
27	Klemmenkasten	50465044	1
28	Rundstahlkette 5 x 15 ) )	56098044	1
29	Unterflasche )	56087044	1
30	Hakengeschirr )	56089544	1
32	Anschlagstück	56090644	1
34	Fahrwerk, komplett für Flanschbreite 58- 90 mm (Teil-Nr. 35-38)	56325144	1
34	Fahrwerk, komplett für Flanschbreite 98-125 mm (Teil-Nr. 35-38)	56325244	1
35	Seitenschild	56326044	1
36	Seitenschild	56321044	1
37	Traverse für Flanschbreite 58- 90 mm	56327044	1
37	Traverse für Flanschbreite 98-125 mm	56327544	1
39	Haspelantrieb	56189044	1

Zum Ersatzteilshop · Partfinder · Alle Kategorien · Impressum · AGB · Datenschutz
Kran-Tec e.U., Lengau (Österreich) – autorisierter Händler für Demag-Ersatzteile. Zeichnungen und Positionen aus den Demag-Ersatzteillisten. Preise und Verfügbarkeit im Shop. Datenstand 20.10.2026.
