Demag PKVUN 1-125, PKVUN 1-160 – Ersatzteilliste 22242044

Einzelteile, Ausgabe 10/2001, Demag-Nr. 22242044 – 13 Zeichnungen, 334 Positionen mit Identnummer. Im Partfinder sehen Sie die Zeichnung, den Preis und legen das Teil in den Warenkorb.

Im Partfinder mit Zeichnung öffnen

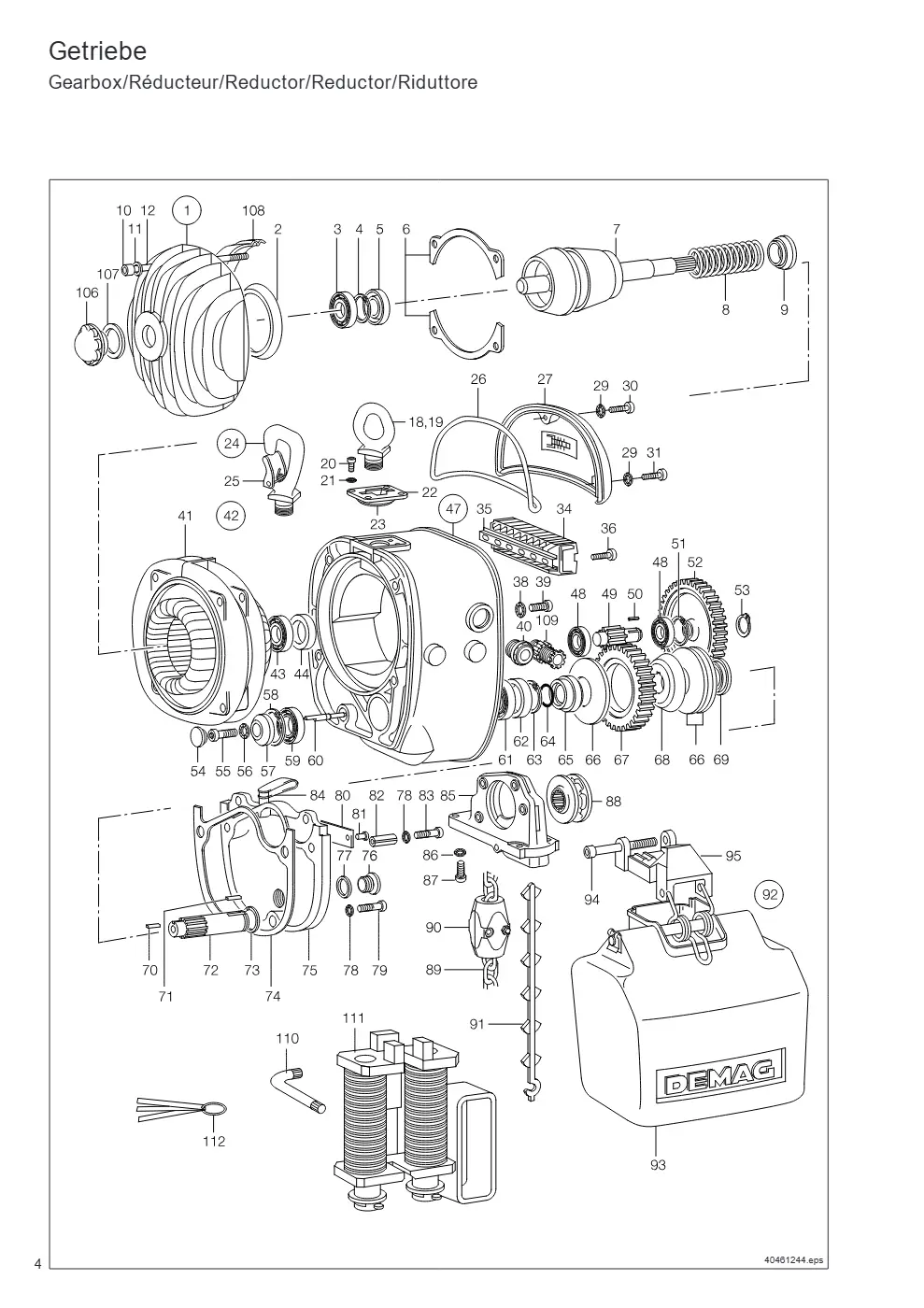

Getriebe Gearbox/Réducteur/Reductor/Reductor/Riduttore (Seite 4)

Demag PKVUN 1-125, PKVUN 1-160 – Getriebe Gearbox/Réducteur/Reductor/Reductor/Riduttore, Zeichnung Seite 4

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Lagerschild BS 13/3-13/6PV kpl. (Teil-Nr. 2 - 5, 106)	56524044 → 56524033	1
2	Bremsbelag PKV1/KL.VORR	56529044	1
3	Rillenkugellager 6003	36050399	1
4	Sicherungsring 35X1,5	34263599	1
5	Wellendichtring 17 X 35X 5	56024544	1
6	Segment 13/3P	56025444	14
7	Läufer 13/ 3PKV1/PKVUN	56525244	1
7	Läufer 13/ 3PKV /PKVUN	56525344 → 56525333	1
7	Läufer 13/ 6PMV12PKVUN	56526244	1
7	Läufer 13/ 6PMV12PKVUN	56526344	1
8	Feder 2,5 X26 X87 RT	56024944	1
8	Feder 2,8 X26,4X 97,4 BL	56523944	1
9	Druckring 7,3 13/3P	56022544	1
9	Druckring 7,6 13/3P	56022644	1
9	Druckring 7,9 13/3P	56022744	1
9	Druckring 8,2 13/3P	56022844	1
10	Mutter mit Innensechskant M 5	60065444	4
11	Sicherungsscheibe S 5	34378244 → 465498	4
12	Stiftschraube M 5 X 54X 62 Motor 13/3	60063544	4
12	Stiftschraube M 5 X 79X 87 Motor 13/6	60063844	4
18	Aufhängeschraube PK 1	56039044	1
19	Aufhängeschraube PK 1	56038844 → 56038833	1
20	Innensechsk.Zyl.Schraube M 6 X 12	31922599	2
21	Sicherungsscheibe S 6	34378344 → 465598	2
22	Legeschlüssel PK 1	56033944	1
23	Tellerfeder 35,5X18,3X1,25B	34017999	1
24	Einfachhaken PK 1 kpl. (Teil-Nr. 25)	56043344 → 56043333	1
25	Hakenmaulsicherung PK1	56044944 → 56044933	1
26	Dichtungsschnur 5,5	60070044
27	Deckel Klemmenkasten	56038244	1
29	Sicherungsscheibe S 5	34378244 → 465498	3
30	Zylinderschraube M 5 X 25	31818099	1
31	Zylinderschraube M 5 X 20	31817999	2
34	Klemmenleiste PKV1	89573344	1
34	Klemmenleiste PKV1	89573444	1
35	Tragschiene 15 / 5,5X 120M	89543344	1
36	Gewindefurch.Schraube CE M 4X 8	32474299	2
38	Fächerscheibe A 4,3	34398199	1
39	Zylinderschraube M 4 X 8	32092799	1
40	Würgenippel PG16 RD OF K PKVUN1-125/1-160; V2	50450344	1
41	Ständer F 13/3PV2K-LAB PKVUN1-125; V1 220/380 V, 230/400 V, 50 Hz	56541244	1
41	Ständer F 13/ 3PV2K AB 220/380 V, 230/400 V, 50 Hz	56540244	1
41	Ständer F 13/ 3PV2K AB PKVUN1-125; V1-F4 240/415 V, 50Hz	56540344	1
41	Ständer F 13/ 3PV28KAB 220/380 V, 230/400 V, 50 Hz	56540844	1
41	Ständer F 13/ 3PV28KAB PKVUN1-125; V2-F6 240/415 V, 50 Hz	56540944	1
41	Ständer F 13/6PMV212AB 220/380 V, 230/400 V, 50 Hz	56542644	1
41	Ständer F 13/6PMV212AB PKVUN1-160, V1-F4 240/415 V, 50 Hz	56542744	1
41	Ständer F 13/6P2/8KLAB 220/380 V, 230/400 V, 50 Hz	56548544	1
41	Ständer F 13/6P2-8KLAB 240/415 V, 50 Hz	56548644	1
42	Getriebe PKVUN1 kpl. (Teil-Nr. 43, 44, 47-53, 55 -59, 61-63, 65,75, 78, 83, 85-88)	56030044	1
43	Rillenkugellager 6003	36050399	1
44	Wellendichtring C 17X 35X 8	56033544	1
47	Gehäuse PKVUN1 125/160	56556944	1
48	Rillenkugellager 16002	36044299	2
49	Ritzelwelle Z 14 M1,25B 23 V1	56031444	1
49	Ritzelwelle Z 20 M1,25B 23 V2	56037444	1
50	Passfeder B 5X 5X11,5	35470099	1
51	Sicherungsring JV 32X1,2	34273144	1
52	Zahnrad Z109 M 1 B 12	56031244	1
53	Sicherungsring 15X1	34251599	1
54	Stopfen 16 X 6	56033244	1
55	Innenzwölfk.Zyl.Schraube M 8X1X20	32319344	1
56	Sicherungsscheibe S 8	34378444	1
57	Stellscheibe PK 1	56032744	1
58	Sicherungsring 35X1,5	34263599	1
59	Rillenkugellager 6003 2Z	36812399 → 56009033	1
60	Stift Kettenbefestigung 125/160	56517044	1
61	Rillenkugellager 6004 Z	36810499	1
62	Wellendichtring A 30X 42X 7	36681099	1
63	Sicherungsring 42X1,75	34264299	1
64	O-Ring 20 X 3 B	56033444	1
65	Führung Tellerfeder PK 1 kpl. (Teil-Nr. 64)	56032344	1
66	Tellerfeder 60 X30,5X2,75	56033644	3
67	Zahnrad Z 62 M 1,25B 17 PKVUN1-125/160 PKVUN1-125, V2	56037644	1
67	Zahnrad Z 68 M 1,25B 17 PKVUN1-125, V1	56514844	1
68	Kupplungsscheibe PK 1 ASBFR	56032144 → 56032033	1
69	Führung Tellerfeder PK 1	56032544	1
70	Spannstift 2,5X 12	34499299	1
71	Passfeder B 6X 6X 16	35425599	1
72	Abtriebswelle PK 1	56031844 → 56031833	1
73	Sprengring SW 20	34277544	1
74	Dichtung Getriebe PK 1	56030544	1
75	Deckel Gehäuse PK 1	56030844	1
76	Verschlussschraube M16X1,5	31340399	1
77	Dichtring D16 X22 X1,5	31344399	1
78	Sicherungsscheibe S 5	34378244 → 465498	3
79	Innensechsk.Zyl.Schraube M 5 X 25	31921799	1
80	Firmenschild DEMAG AL	56034944	1
81	Halbrundkerbnagel 3 X 5	35091099	2
82	Spannstift 7 X 20	34543799	2
83	Innensechsk.Zyl.Schraube M 5 X 35	31921999	2
84	Entlüftung PK	56035444	1
85	Kettenführung PK 1	56034044 → 56034033	1
86	Sicherungsscheibe S 5	34378244 → 465498	4
87	Innensechsk.Zyl.Schraube M 5 X 20	31921699	4
88	Kettenradhälfte PK 1	56033044	2
89	Kette 4,2X 12,2 3,35M	83568544	1
89	Kette 4,2X 12,2 4,48M	83568744	1
89	Kette 4,2X 12,2 6,49M	83568944	1
89	Kette 4,2X 12,2 8,48M	83569344	1
89	Kette 4,2X 12,2	83569944
90	Anschlagstück DK 1 10)	83508544	1
91	Einführstück DK 2 4 X12	83507844	1
92	Kettenspeicher PKV1 Anbaut 8M Gr. 1, kpl. (Teil-Nr. 93 - 95)	56029744 → 56029733	1
92	Kettenspeicher PKV1 Anbaut16M Gr. 2, kpl. (Teil-Nr. 93 - 95)	56029844 → 56029833	1
92	Kettenspeicher PKV1 Anbaut25M Gr. 3, kpl. (Teil-Nr. 93 - 95)	56029944 → 56029933	1
93	Kettenspeicher DK 1- 5 GR. 1	83606844 → 83606833	1
93	Kettenspeicher DK 1- 5 GR. 2	83608444 → 83608433	1
93	Kettenspeicher DK 2- 5 GR. 3	83606744 → 83606733	1
94	Innensechsk.Zyl.Schraube M 6 X 55	32168299	1
95	Adapter Kettenkasten DKPKPM	56029444	1
106	Verschlussschraube PG21 K	60070644	1
107	Dichtring Anschl.Gew PG21 K 11)	60087599	1
108	Dichtungsprofil 13P 11)	60077444	1
109	Verschraubung kompl. PG16 RD K 11)	50468644	1
110	Winkelschraubendreher 8XZN	47299344	1
111	Set RKS 1,25T-3,15T	83670844	1
112	Fühlerlehre 0,30X3X250 12)	10092644	1
112	Fühlerlehre 0,35X3X300 12)	10092744	1
112	Fett GP 0M-20 DG68	47291844	1
112	Öl CLP220EP DG60	47290244	1
112	Öl CLP220EP DG60	47290044	1
112	Dichtungsset PK 1/PKV1 kpl. (Teil-Nr. 5, 26, 44, 54, 62, 64, 74, 77)	56008044 → 56008033	1

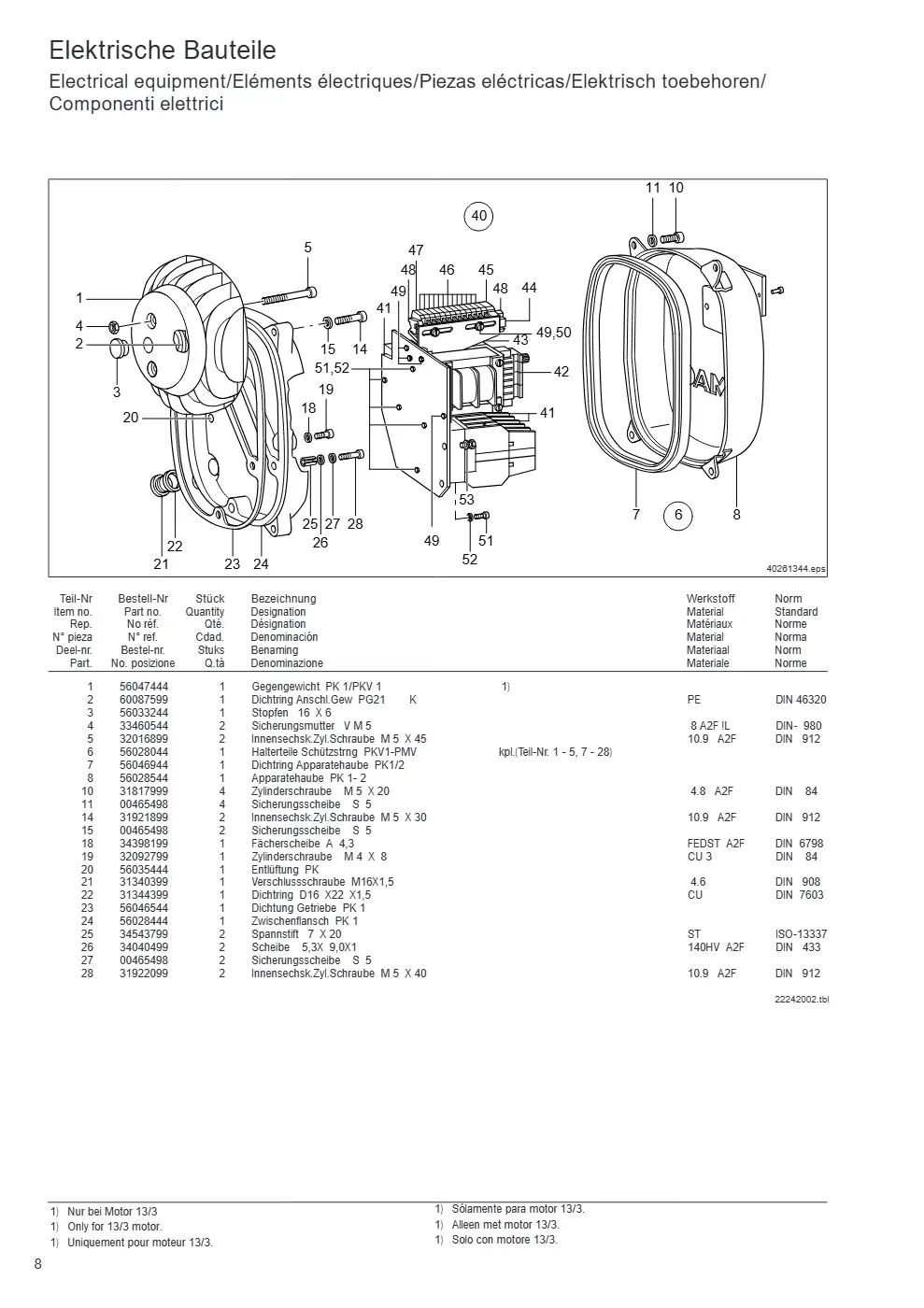

Elektrische Bauteile Electrical equipment/Eléments électriques/Piezas eléctricas/Elektrisch toebehoren/ Componenti elettrici (Seite 8)

Demag PKVUN 1-125, PKVUN 1-160 – Elektrische Bauteile Electrical equipment/Eléments électriques/Piezas eléctricas/Elektrisch toebehoren/ Componenti elettrici, Zeichnung Seite 8

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Gegengewicht PK 1/PKV 1	56047444	1
2	Dichtring Anschl.Gew PG21 K	60087599	1
3	Stopfen 16 X 6	56033244	1
4	Sicherungsmutter V M 5	33460544	2
5	Innensechsk.Zyl.Schraube M 5 X 45	32016899	2
6	Halterteile Schützstrng PKV1-PMV kpl.(Teil-Nr. 1 - 5, 7 - 28)	56028044	1
7	Dichtring Apparatehaube PK1/2	56046944	1
8	Apparatehaube PK 1- 2	56028544	1
10	Zylinderschraube M 5 X 20	31817999	4
11	Sicherungsscheibe S 5	00465498	4
14	Innensechsk.Zyl.Schraube M 5 X 30	31921899	2
15	Sicherungsscheibe S 5	00465498	2
18	Fächerscheibe A 4,3	34398199	1
19	Zylinderschraube M 4 X 8	32092799	1
20	Entlüftung PK	56035444	1
21	Verschlussschraube M16X1,5	31340399	1
22	Dichtring D16 X22 X1,5	31344399	1
23	Dichtung Getriebe PK 1	56046544	1
24	Zwischenflansch PK 1	56028444	1
25	Spannstift 7 X 20	34543799	2
26	Scheibe 5,3X 9,0X1	34040499	2
27	Sicherungsscheibe S 5	00465498	2
28	Innensechsk.Zyl.Schraube M 5 X 40	31922099	2
40	Apparatesatz 220-500V50HZ VDE Apparatesatz , 3-Phasen-Ausführung kpl. (Teil-Nr. 41 - 53) , Haupthub	38024146	1
40	Apparatesatz 380/220V50HZ VDE Apparatesatz , 3-Phasen-Ausführung kpl. (Teil-Nr. 41 - 53) , Haupthub	38024746	1
40	Apparatesatz 380/220V50HZ VDE Apparatesatz , 3-Phasen-Ausführung kpl. (Teil-Nr. 41 - 53) , Haupthub	38025246	1
40	Apparatesatz 220-500V50HZ VDE Apparatesatz , 3-Phasen-Ausführung kpl. (Teil-Nr. 41 - 53) , Haupt-Feinhub	38024246	1
40	Apparatesatz 380/220V50HZ VDE Apparatesatz , 3-Phasen-Ausführung kpl. (Teil-Nr. 41 - 53) , Haupt-Feinhub	38024846	1
40	Apparatesatz 380/220V50HZ VDE Apparatesatz , 3-Phasen-Ausführung kpl. (Teil-Nr. 41 - 53) , Haupt-Feinhub	38025346	1
40	Apparatesatz 220-500V50HZ VDE Apparatesatz , 3-Phasen-Ausführung kpl. (Teil-Nr. 41 - 53) , Haupthub u. Katzf.	38024346	1
40	Apparatesatz 380/220V50HZ VDE Apparatesatz , 3-Phasen-Ausführung kpl. (Teil-Nr. 41 - 53) , Haupthub u. Katzf.	38024946	1
40	Apparatesatz 380/220V50HZ VDE Apparatesatz , 3-Phasen-Ausführung kpl. (Teil-Nr. 41 - 53) , Haupthub u. Katzf.	38025446	1
40	Apparatesatz 220-500V50HZ VDE Apparatesatz , 3-Phasen-Ausführung kpl. (Teil-Nr. 41 - 53) , Haupt-Feinhub u. Katzf.	38024446	1
40	Apparatesatz 380/220V50HZ VDE Apparatesatz , 3-Phasen-Ausführung kpl. (Teil-Nr. 41 - 53) , Haupt-Feinhub u. Katzf.	38025046	1
40	Apparatesatz 380/220V50HZ VDE Apparatesatz , 3-Phasen-Ausführung kpl. (Teil-Nr. 41 - 53) , Haupt-Feinhub u. Katzf.	38080846	1
40	Apparatesatz 220-500V50HZ VDE Apparatesatz , 3-Phasen-Ausführung kpl. (Teil-Nr. 41 - 53) , Haupthub u. Katzf. 2 Geschwind. 1:4	38024546	1
40	Apparatesatz 380/220V50HZ VDE Apparatesatz , 3-Phasen-Ausführung kpl. (Teil-Nr. 41 - 53) , Haupthub u. Katzf. 2 Geschwind. 1:4	38025146	1
40	Apparatesatz 380/220V50HZ VDE Apparatesatz , 3-Phasen-Ausführung kpl. (Teil-Nr. 41 - 53) , Haupthub u. Katzf. 2 Geschwind. 1:4	38080746	1
40	Apparatesatz 220-500V50HZ VDE Apparatesatz , 3-Phasen-Ausführung kpl. (Teil-Nr. 41 - 53) , Haupt-Feinhub u. Katzf. 2 Geschwind. 1:4	38080546	1
40	Apparatesatz 380/220V50HZ VDE Apparatesatz , 3-Phasen-Ausführung kpl. (Teil-Nr. 41 - 53) , Haupt-Feinhub u. Katzf. 2 Geschwind. 1:4	38080646	1
40	Apparatesatz 380/220V50HZ VDE Apparatesatz , 3-Phasen-Ausführung kpl. (Teil-Nr. 41 - 53) , Haupt-Feinhub u. Katzf. 2 Geschwind. 1:4	38080846	1
41	Schütz DSW 3TF8133 42V50HZ	87535244 → 87535233	2
41	Schütz DSW 3TF8133 230/220V50HZ	87535044 → 87535033	2
41	Schütz DSUB 111 42V50HZ	87536244	1
41	Schütz DSUB 111 230/220V50HZ	87536044	1
41	Schütz DSKR 110 42V50HZ	87548744	1
41	Schütz DSKR 110 230/220V50HZ	87545544	1
42	TRAFO S 36VA380/ 42V	89533044	1
42	Steuertransformator 36VA400/ 42V	89553944 → 89553933	1
42	Steuertransformator 36VA400/230V	89569944	1
43	Winkel 1,5X 55X110 USA	50499944	1
44	Tragschiene 15 / 5,5X 79M	03493784	1
44	Tragschiene 15 / 5,5X 100M	38004146	1
45	Anreihklemme 2,5X4X1DRDR	89539544	1
46	Anreihklemme 2,5X2X1DRDR	89528344	14
47	Abschlussplatte 264-368	89528544	1
48	Endwinkel TS15	89541944	2
49	Zylinderschraube M 4X 8Z3 A2F	31892599	6
50	Sechskantmutter M 4	33249799	2
51	Zylinderschraube M 4 X 12	31819599	6
52	Federscheibe 4 B	34317499	6
53	Zylinderschraube M 5 X 20	31817999	2

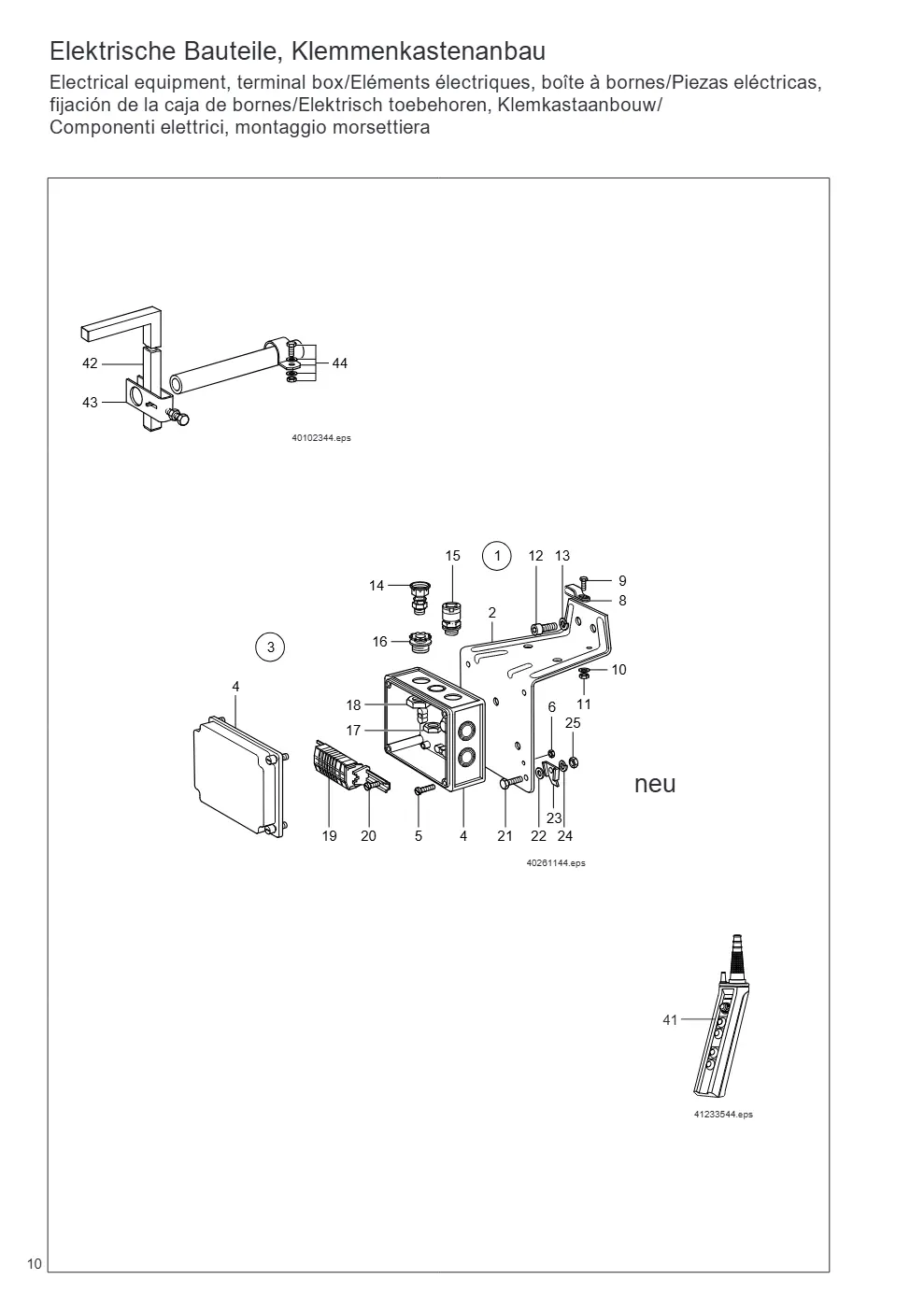

Elektrische Bauteile, Klemmenkastenanbau Electrical equipment, terminal box/Eléments électriques, boîte à bornes/Piezas eléctricas, fijación (Seite 10)

Demag PKVUN 1-125, PKVUN 1-160 – Elektrische Bauteile, Klemmenkastenanbau Electrical equipment, terminal box/Eléments électriques, boîte à bornes/Piezas eléctricas, fijación, Zeichnung Seite 10

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Klemmenkasten EU 5-10 PK kpl. (Teil-Nr. 2, 3, 5	56323544	1
2	Halteblech EU10- 5PK	56323444	1
3	Klemmenkasten 175X 125 K kpl. (Teil-Nr. 4, 19, 20)	89542144	1
4	Klemmenkasten 175X 125X 75K	89477944 → 57535144	1
5	Zylinderschraube M 4X20Z4 A2F	31896199	4
6	Sechskantmutter M 4	33249799	4
8	Schelle VSTB.6,5-18	50485544	1
9	Zylinderschraube M 4 X 16	31816699	1
10	Federring 4 A	34380499	1
11	Sechskantmutter M 4	33249799	1
12	Innensechsk.Zyl.Schraube M 8 X 20	31924199	2
13	Federring 8 A	34310899	2
14	Verschr.kpl.m.Zugentl PG21 RD K	50452044	1
15	Würgenippel PG16 FL OF K	50454644 → 89479444
16	Würgenippel PG21 RD GE K	50450444
17	Gegenmutter PG16 4-KT K	89472944
18	Gegenmutter mit Bund PG21 K	50454499
19	Tragschiene 15 / 5,5X 160M Klemmenleiste bestehend aus:	89541744	1
19	Anreihklemme 2,5X4X1DRDR Klemmenleiste bestehend aus:	89539544	1
19	Anreihklemme 2,5X2X1DRDR Klemmenleiste bestehend aus:	89528344	6
19	Anreihklemme 2,5X4X1DRDR Klemmenleiste bestehend aus:	89528444	6
19	Abschlussplatte 264-368 Klemmenleiste bestehend aus:	89528544	1
19	Endwinkel TS15 Klemmenleiste bestehend aus:	89541944	1
20	Kerbschraube 3,9X 9,5F.KUNST	34210944	2
21	Sechskantschraube M 6 X 16	30763899	2
22	Scheibe 6 X 10 X2,5	34087544	2
23	Zugentlastungsklemme	50441944	2
24	Federring 6 A	34380699	2
25	Sechskantmutter M 6	33757199	2
42	Mitnehmerrohr 25X 500X 180	96432044	1
43	Rohrklemme 4425-C4040	96431544	1
44	Stromabnehmer EU 5+10PK	56329944 → 56329933	1

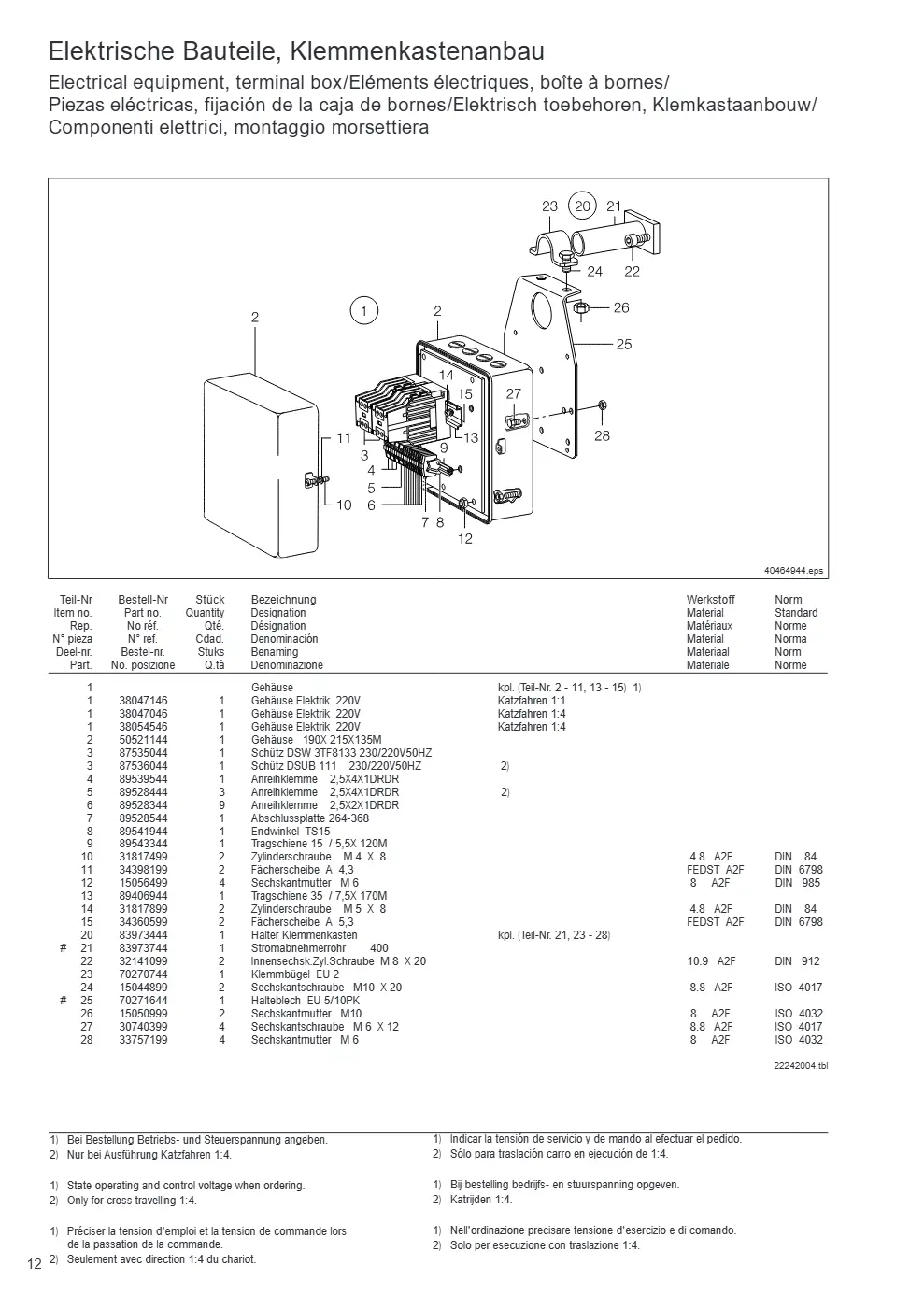

Elektrische Bauteile, Klemmenkastenanbau Electrical equipment, terminal box/Eléments électriques, boîte à bornes/ Piezas eléctricas, fijació (Seite 12)

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Gehäuse Elektrik 220V Gehäuse kpl. (Teil-Nr. 2 - 11, 13 - 15) , Katzfahren 1:1	38047146	1
1	Gehäuse Elektrik 220V Gehäuse kpl. (Teil-Nr. 2 - 11, 13 - 15) , Katzfahren 1:4	38047046	1
1	Gehäuse Elektrik 220V Gehäuse kpl. (Teil-Nr. 2 - 11, 13 - 15) , Katzfahren 1:4	38054546	1
2	Gehäuse 190X 215X135M	50521144	1
3	Schütz DSW 3TF8133 230/220V50HZ	87535044 → 87535033	1
3	Schütz DSUB 111 230/220V50HZ	87536044	1
4	Anreihklemme 2,5X4X1DRDR	89539544	1
5	Anreihklemme 2,5X4X1DRDR	89528444	3
6	Anreihklemme 2,5X2X1DRDR	89528344	9
7	Abschlussplatte 264-368	89528544	1
8	Endwinkel TS15	89541944	1
9	Tragschiene 15 / 5,5X 120M	89543344	1
10	Zylinderschraube M 4 X 8	31817499	2
11	Fächerscheibe A 4,3	34398199	2
12	Sechskantmutter M 6	15056499	4
13	Tragschiene 35 / 7,5X 170M	89406944	1
14	Zylinderschraube M 5 X 8	31817899	2
15	Fächerscheibe A 5,3	34360599	2
20	Halter Klemmenkasten kpl. (Teil-Nr. 21, 23 - 28)	83973444 → 74918546	1
21	Stromabnehmerrohr 400	83973744	1
22	Innensechsk.Zyl.Schraube M 8 X 20	32141099	2
23	Klemmbügel EU 2	70270744	1
24	Sechskantschraube M10 X 20	15044899	2
25	Halteblech EU 5/10PK	70271644	1
26	Sechskantmutter M10	15050999	2
27	Sechskantschraube M 6 X 12	30740399	4
28	Sechskantmutter M 6	33757199	4

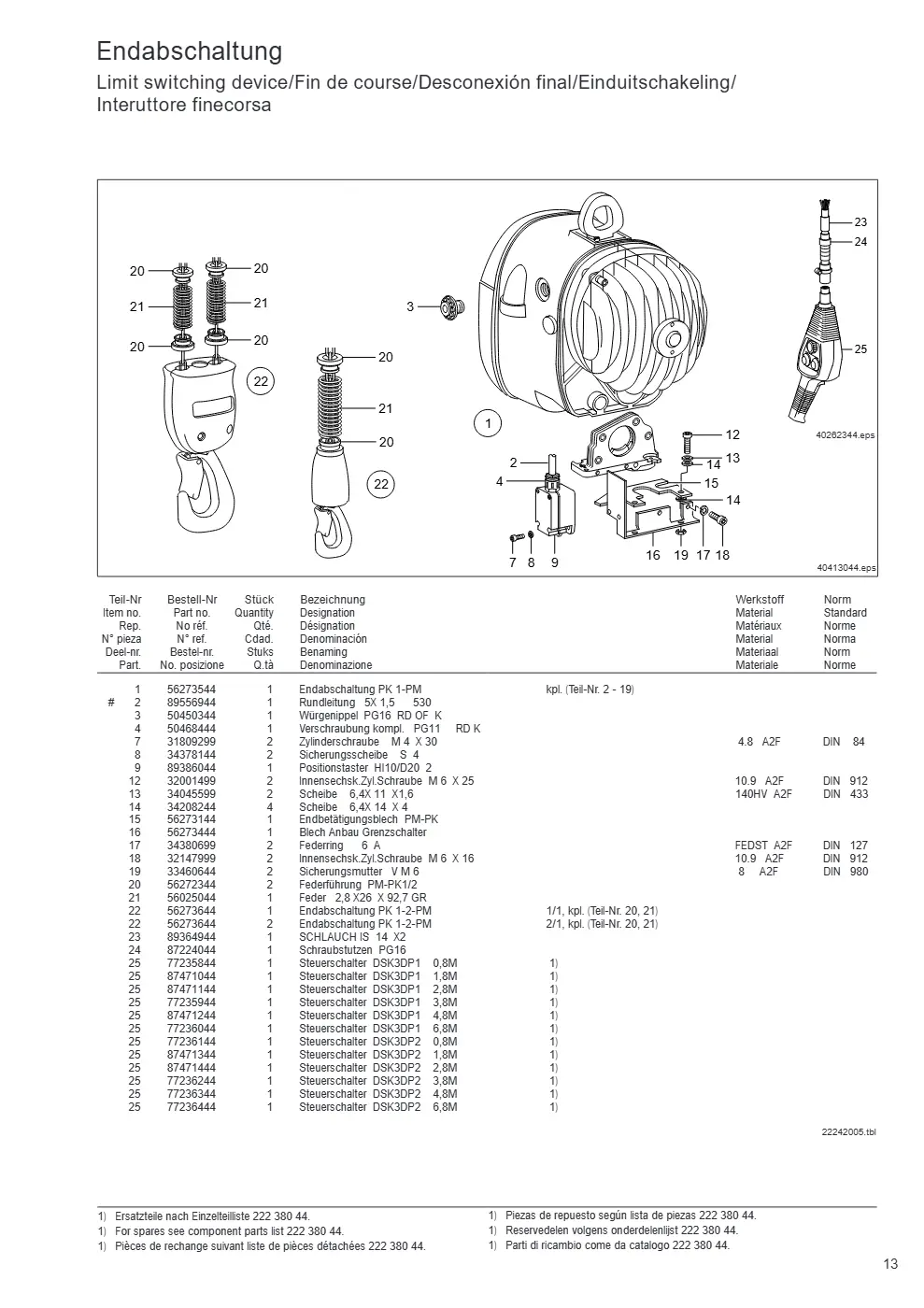

Endabschaltung Limit switching device/Fin de course/Desconexión final/Einduitschakeling/ Interuttore finecorsa (Seite 13)

Demag PKVUN 1-125, PKVUN 1-160 – Endabschaltung Limit switching device/Fin de course/Desconexión final/Einduitschakeling/ Interuttore finecorsa, Zeichnung Seite 13

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Endabschaltung PK 1-PM kpl. (Teil-Nr. 2 - 19)	56273544	1
2	Rundleitung 5X 1,5 530	89556944	1
3	Würgenippel PG16 RD OF K	50450344	1
4	Verschraubung kompl. PG11 RD K	50468444	1
7	Zylinderschraube M 4 X 30	31809299	2
8	Sicherungsscheibe S 4	34378144	2
9	Positionstaster HI10/D20 2	89386044	1
12	Innensechsk.Zyl.Schraube M 6 X 25	32001499	2
13	Scheibe 6,4X 11 X1,6	34045599	2
14	Scheibe 6,4X 14 X 4	34208244	4
15	Endbetätigungsblech PM-PK	56273144	1
16	Blech Anbau Grenzschalter	56273444	1
17	Federring 6 A	34380699	2
18	Innensechsk.Zyl.Schraube M 6 X 16	32147999	2
19	Sicherungsmutter V M 6	33460644	2
20	Federführung PM-PK1/2	56272344	2
21	Feder 2,8 X26 X 92,7 GR	56025044	1
22	Endabschaltung PK 1-2-PM 1/1, kpl. (Teil-Nr. 20, 21)	56273644 → 56273633	1
22	Endabschaltung PK 1-2-PM 2/1, kpl. (Teil-Nr. 20, 21)	56273644 → 56273633	2
23	SCHLAUCH IS 14 X2	89364944	1
24	Schraubstutzen PG16	87224044 → 87224033	1
25	Steuerschalter DSK3DP1 0,8M	77235844	1
25	Steuerschalter DSK3DP1 1,8M	87471044	1
25	Steuerschalter DSK3DP1 2,8M	87471144	1
25	Steuerschalter DSK3DP1 3,8M	77235944	1
25	Steuerschalter DSK3DP1 4,8M	87471244	1
25	Steuerschalter DSK3DP1 6,8M	77236044	1
25	Steuerschalter DSK3DP2 0,8M	77236144	1
25	Steuerschalter DSK3DP2 1,8M	87471344	1
25	Steuerschalter DSK3DP2 2,8M	87471444	1
25	Steuerschalter DSK3DP2 3,8M	77236244	1
25	Steuerschalter DSK3DP2 4,8M	77236344	1
25	Steuerschalter DSK3DP2 6,8M	77236444	1

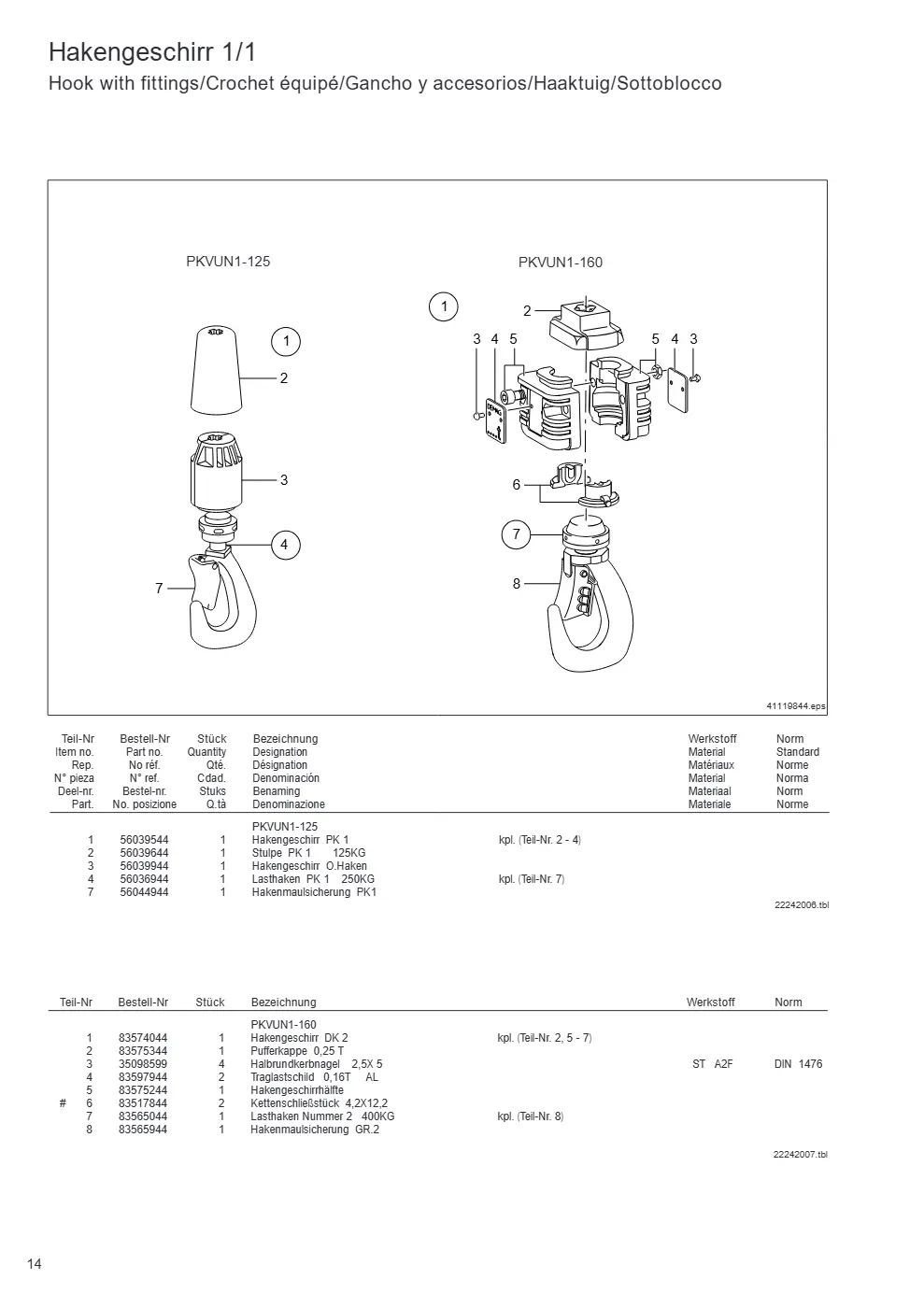

Hakengeschirr 1/1 Hook with fittings/Crochet équipé/Gancho y accesorios/Haaktuig/Sottoblocco (Seite 14)

Demag PKVUN 1-125, PKVUN 1-160 – Hakengeschirr 1/1 Hook with fittings/Crochet équipé/Gancho y accesorios/Haaktuig/Sottoblocco, Zeichnung Seite 14

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Hakengeschirr PK 1 kpl. (Teil-Nr. 2 -	56039544	1
1	Hakengeschirr DK 2 kpl. (Teil-Nr. 2, 5 -	83574044 → 83574033	1
2	Stulpe PK 1 125KG	56039644	1
2	Pufferkappe 0,25 T	83575344	1
3	Hakengeschirr O.Haken	56039944	1
3	Halbrundkerbnagel 2,5X 5	35098599	4
4	Lasthaken PK 1 250KG kpl. (Teil-Nr.	56036944	1
4	Traglastschild 0,16T AL	83597944	2
7	Hakenmaulsicherung PK1	56044944 → 56044933	1
7	Lasthaken Nummer 2 400KG kpl. (Teil-Nr.	83565044	1
5	Hakengeschirrhälfte	83575244	1
6	Kettenschließstück 4,2X12,2	83517844	2
8	Hakenmaulsicherung GR.2	83565944 → 83565933	1

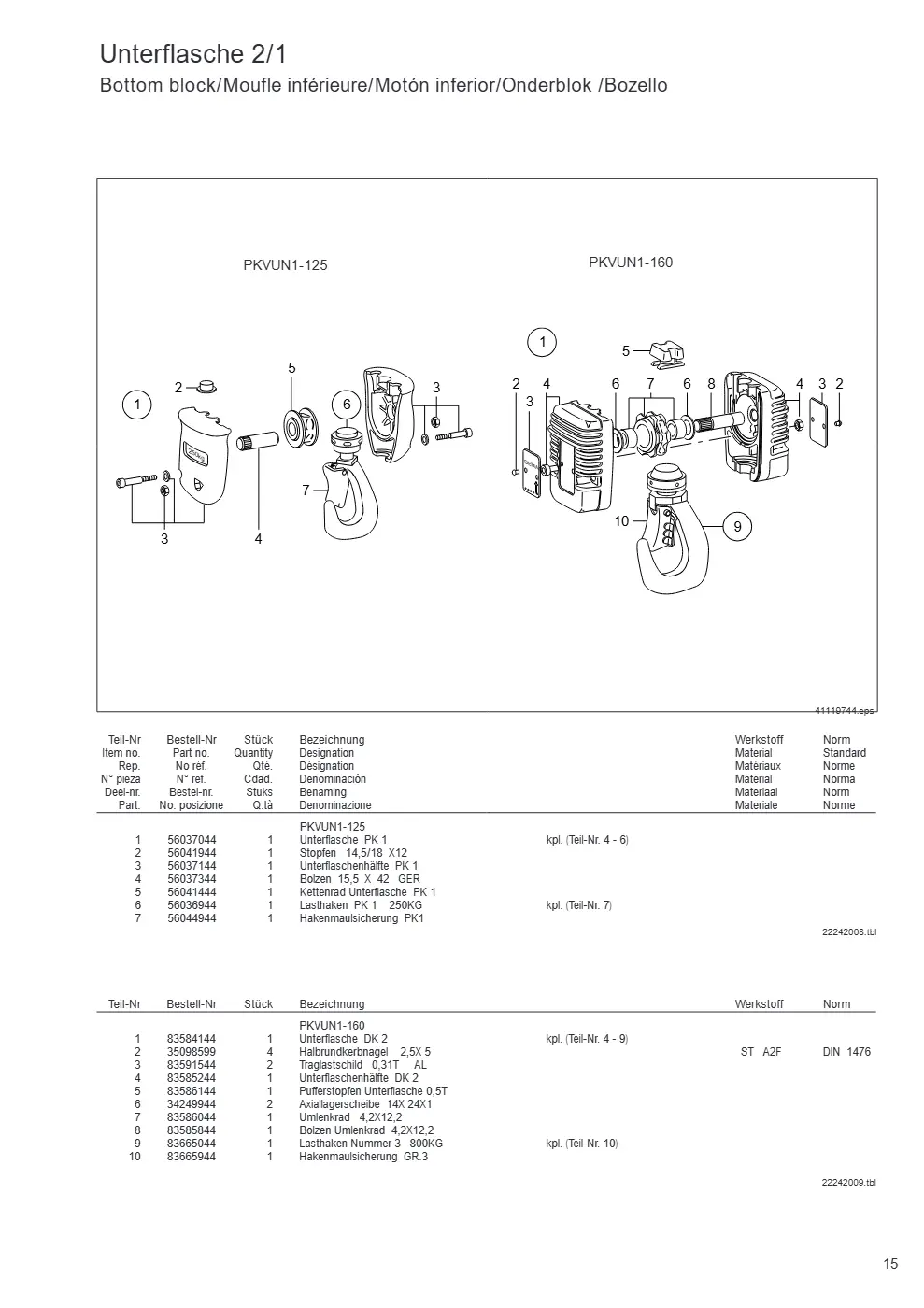

Unterflasche 2/1 Bottom block/Moufle inférieure/Motón inferior/Onderblok /Bozello (Seite 15)

Demag PKVUN 1-125, PKVUN 1-160 – Unterflasche 2/1 Bottom block/Moufle inférieure/Motón inferior/Onderblok /Bozello, Zeichnung Seite 15

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Unterflasche PK 1 kpl. (Teil-Nr. 4 -	56037044	1
1	Unterflasche DK 2 kpl. (Teil-Nr. 4 -	83584144 → 83584133	1
2	Stopfen 14,5/18 X12	56041944	1
2	Halbrundkerbnagel 2,5X 5	35098599	4
3	Unterflaschenhälfte PK 1	56037144	1
3	Traglastschild 0,31T AL	83591544	2
4	Bolzen 15,5 X 42 GER	56037344	1
4	Unterflaschenhälfte DK 2	83585244	1
5	Kettenrad Unterflasche PK 1	56041444	1
5	Pufferstopfen Unterflasche 0,5T	83586144	1
6	Lasthaken PK 1 250KG kpl. (Teil-Nr.	56036944	1
6	Axiallagerscheibe 14X 24X1	34249944	2
7	Hakenmaulsicherung PK1	56044944 → 56044933	1
7	Umlenkrad 4,2X12,2	83586044	1
8	Bolzen Umlenkrad 4,2X12,2	83585844	1
9	Lasthaken Nummer 3 800KG kpl. (Teil-Nr. 10)	83665044	1
10	Hakenmaulsicherung GR.3	83665944 → 83665933	1

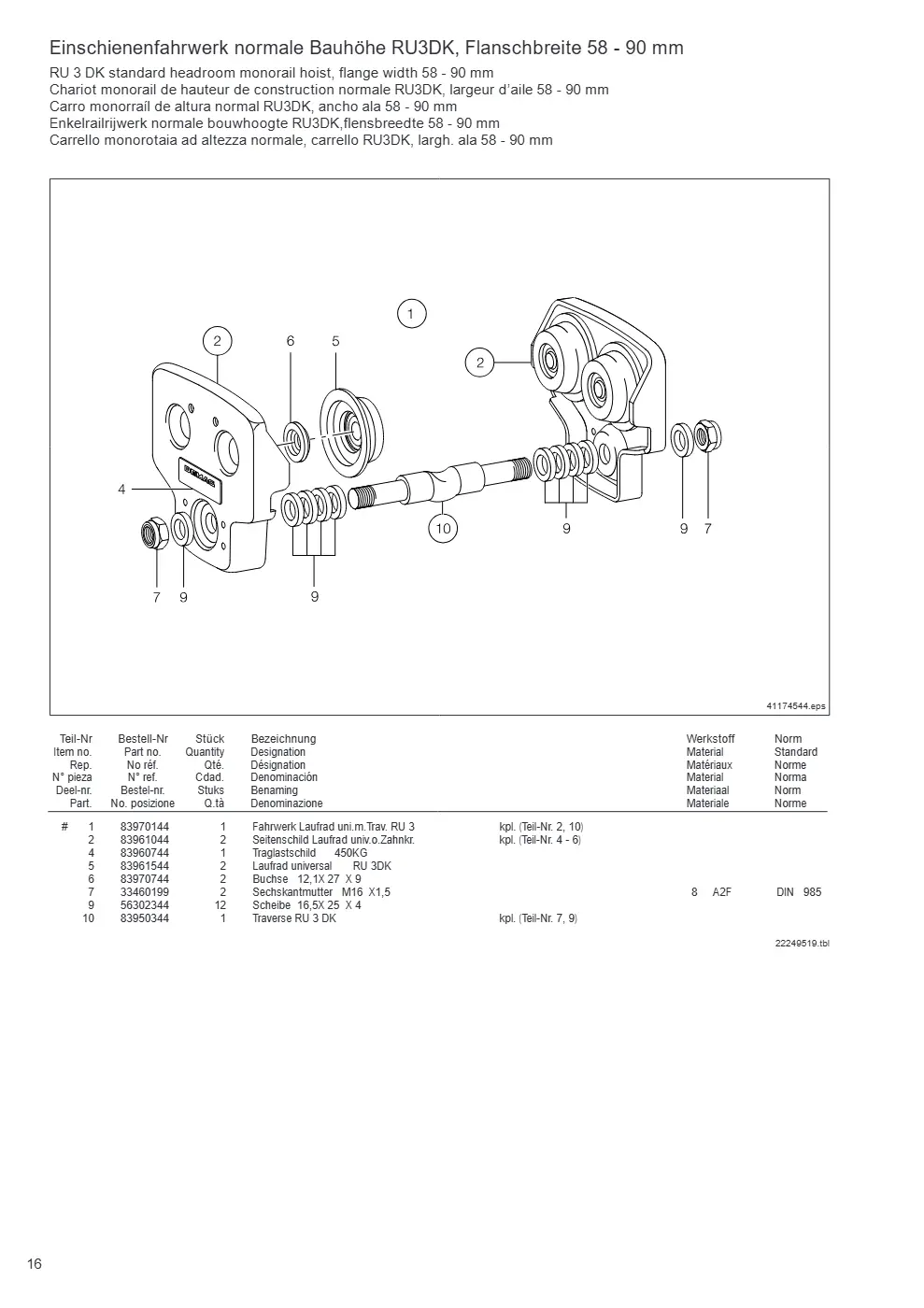

Einschienenfahrwerk normale Bauhöhe RU3DK, Flanschbreite 58 - 90 mm RU 3 DK standard headroom monorail hoist, flange width 58 - 90 mm Chario (Seite 16)

Demag PKVUN 1-125, PKVUN 1-160 – Einschienenfahrwerk normale Bauhöhe RU3DK, Flanschbreite 58 - 90 mm RU 3 DK standard headroom monorail hoist, flange width 58 - 90 mm Chario, Zeichnung Seite 16

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Fahrwerk Laufrad uni.m.Trav. RU 3 kpl. (Teil-Nr. 2, 10)	83970144	1
2	Seitenschild Laufrad univ.o.Zahnkr. kpl. (Teil-Nr. 4 -	83961044 → 83970144	2
4	Traglastschild 450KG	83960744	1
5	Laufrad universal RU 3DK	83961544	2
6	Buchse 12,1X 27 X 9	83970744	2
7	Sechskantmutter M16 X1,5	33460199	2
9	Scheibe 16,5X 25 X 4	56302344	12
10	Traverse RU 3 DK kpl. (Teil-Nr. 7	83950344	1

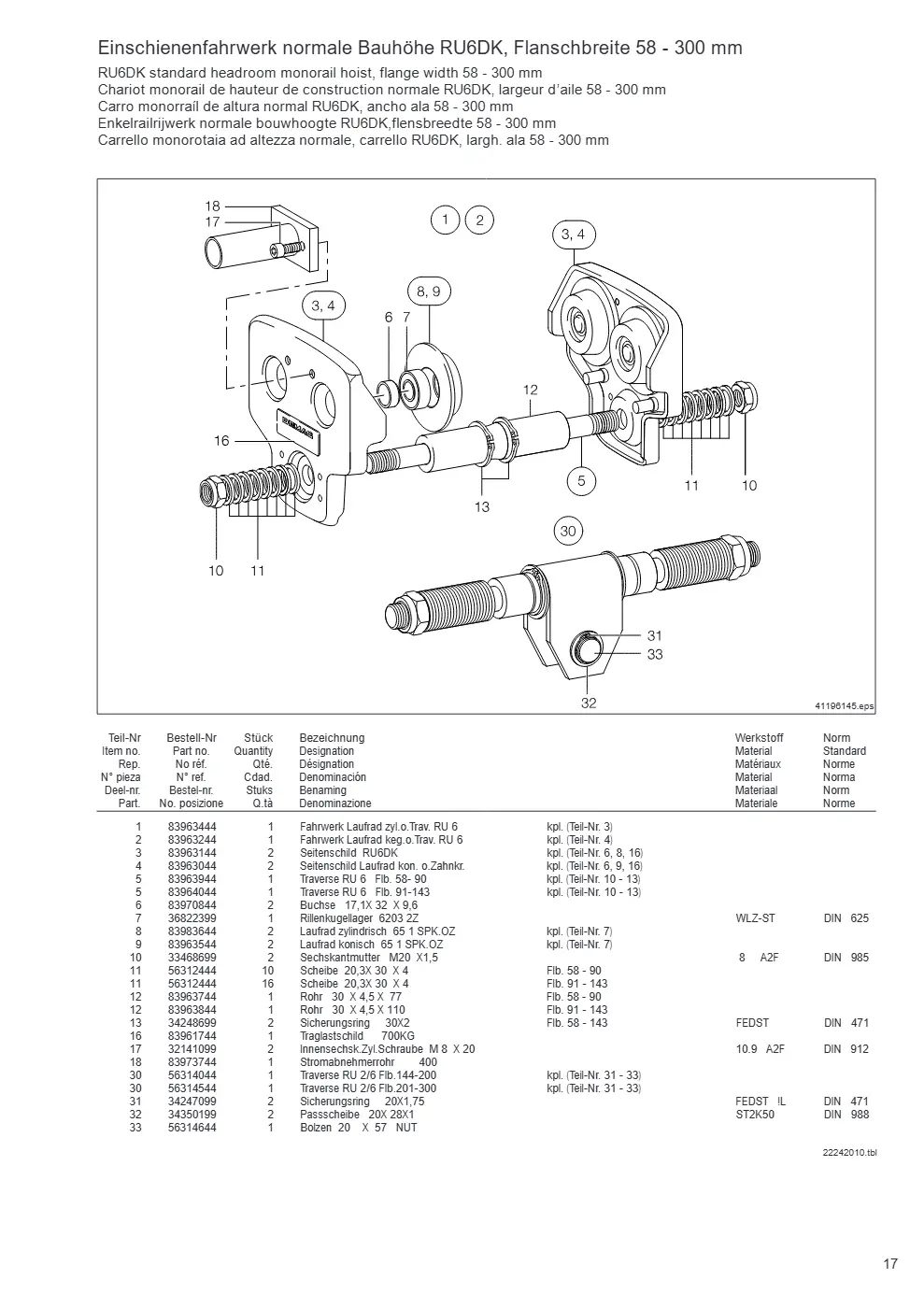

Einschienenfahrwerk normale Bauhöhe RU6DK, Flanschbreite 58 - 300 mm RU6DK standard headroom monorail hoist, flange width 58 - 300 mm Chario (Seite 17)

Demag PKVUN 1-125, PKVUN 1-160 – Einschienenfahrwerk normale Bauhöhe RU6DK, Flanschbreite 58 - 300 mm RU6DK standard headroom monorail hoist, flange width 58 - 300 mm Chario, Zeichnung Seite 17

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Fahrwerk Laufrad zyl.o.Trav. RU 6 kpl. (Teil-Nr.	83963444	1
2	Fahrwerk Laufrad keg.o.Trav. RU 6 kpl. (Teil-Nr.	83963244	1
3	Seitenschild RU6DK kpl. (Teil-Nr. 6, 8, 16)	83963144	2
4	Seitenschild Laufrad kon. o.Zahnkr. kpl. (Teil-Nr. 6, 9, 16)	83963044	2
5	Traverse RU 6 Flb. 58- 90 kpl. (Teil-Nr. 10 - 13)	83963944	1
5	Traverse RU 6 Flb. 91-143 kpl. (Teil-Nr. 10 - 13)	83964044	1
6	Buchse 17,1X 32 X 9,6	83970844	2
7	Rillenkugellager 6203 2Z	36822399	1
8	Laufrad zylindrisch 65 1 SPK.OZ kpl. (Teil-Nr.	83983644	2
9	Laufrad konisch 65 1 SPK.OZ kpl. (Teil-Nr.	83963544	2
10	Sechskantmutter M20 X1,5	33468699	2
11	Scheibe 20,3X 30 X 4 Flb. 58 - 90	56312444	10
11	Scheibe 20,3X 30 X 4 Flb. 91 - 143	56312444	16
12	Rohr 30 X 4,5 X 77 Flb. 58 - 90	83963744 → 83963944	1
12	Rohr 30 X 4,5 X 110 Flb. 91 - 143	83963844	1
13	Sicherungsring 30X2 Flb. 58 - 143	34248699	2
16	Traglastschild 700KG	83961744	1
17	Innensechsk.Zyl.Schraube M 8 X 20	32141099	2
18	Stromabnehmerrohr 400	83973744	1
30	Traverse RU 2/6 Flb.144-200 kpl. (Teil-Nr. 31 - 33)	56314044	1
30	Traverse RU 2/6 Flb.201-300 kpl. (Teil-Nr. 31 - 33)	56314544	1
31	Sicherungsring 20X1,75	34247099	2
32	Passscheibe 20X 28X1	34350199	2
33	Bolzen 20 X 57 NUT	56314644	1

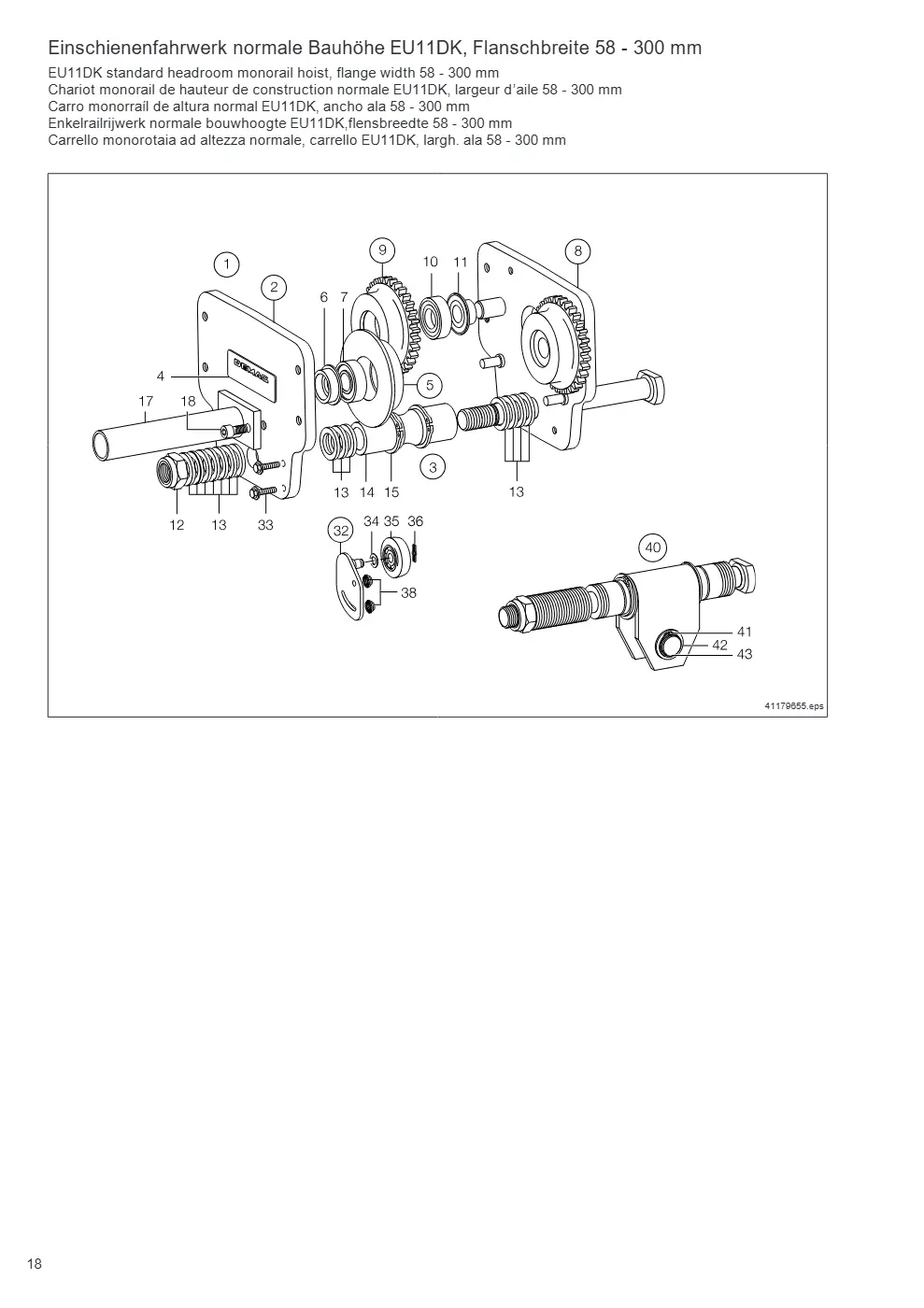

Einschienenfahrwerk normale Bauhöhe EU11DK, Flanschbreite 58 - 300 mm EU11DK standard headroom monorail hoist, flange width 58 - 300 mm Char (Seite 18)

Demag PKVUN 1-125, PKVUN 1-160 – Einschienenfahrwerk normale Bauhöhe EU11DK, Flanschbreite 58 - 300 mm EU11DK standard headroom monorail hoist, flange width 58 - 300 mm Char, Zeichnung Seite 18

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Fahrwerk Laufrad uni.o.Trav. EU11 kpl. (Teil-Nr.	84010244	1
2	Seitenschild Laufrad univ.o.Zahnkr. kpl. (Teil-Nr. 4	84010644	1
3	Traverse EU11 Flb. 58- 90 kpl. (Teil-Nr. 12 - 15, 32)	83952344	1
3	Traverse EU11 Flb. 91-143 kpl. (Teil-Nr. 12 - 15, 32)	83952444	1
3	Traverse EU11 Flb.144-200 kpl. (Teil-Nr. 12 - 15)	83959444	1
3	Traverse EU11 Flb.201-300 kpl. (Teil-Nr. 12 - 15)	83959544	1
4	Traglastschild 850KG	83964844	1
5	Laufrad universal 80 1 SPK.OZ kpl. (Teil-Nr. 6	84014044	2
6	Kragendichtbuchse	83970944	1
7	Rillenkugellager 6204 Z	36820499	1
8	Seitenschild Laufrad univ.m.Zahnkr. kpl. (Teil-Nr.	84010744 → 84010444	1
9	Laufrad universal 80 1 SPK.MZ kpl. (Teil-Nr. 10, 11)	84015044	2
10	Rillenkugellager 6204 Z	36820499	1
11	Kragendichtbuchse EU11	83975944	1
12	Sechskantmutter M24 X2	33460299	1
13	Scheibe 24,5X 36,5X 4 Flb. 58 - 90	56322444	10
13	Scheibe 24,5X 36,5X 4 Flb. 91 - 143	56322444	15
13	Scheibe 24,5X 36,5X 4 Flb. 144 - 200	56322444	16
13	Scheibe 24,5X 36,5X 4 Flb. 201 - 300	56322444	27
14	Rohr 34 X 5 X88 Flb. 58 - 90	83965744	1
14	Rohr 34 X 5 X 120 Flb. 91 - 143	83965844	1
14	Rohr 34 X 4,95X 174 Flb. 144 - 200	83954844	1
14	Rohr 34 X 4,95X 230 Flb. 201 - 300	83954944	1
15	Sicherungsring 34X2,5	34248799	2
17	Stromabnehmerrohr 400	83973744	1
18	Innensechsk.Zyl.Schraube M 8 X 20	32141099	2
32	Stützrolleneinheit kpl. (Teil-Nr. 33 - 36, 38)	83913044 → 83913033	1
33	Sicherungsschraube M 6X25 VB.RIPP	30021144	2
34	Passscheibe 10X 16X0,5	34142899	1
35	Laufrad 44 KG-L	98453644 → 98453344	1
36	Sicherungsklammer 7	98058944	1
38	Sicherungsmutter M 6 VB.RIPP	30044044	2
40	Traverse EUPKDK Flb.144-200 kpl. (Teil-Nr. 41 - 43)	83974844	1
40	Traverse EUPKDK Flb.201-300 kpl. (Teil-Nr. 41 - 43)	83974944	1
41	Sicherungsring 25X2	34250399	2
42	Passscheibe 25X 35X1	34142499	2
43	Bolzen 25 H 9X 65,5 NUT	56324644	1

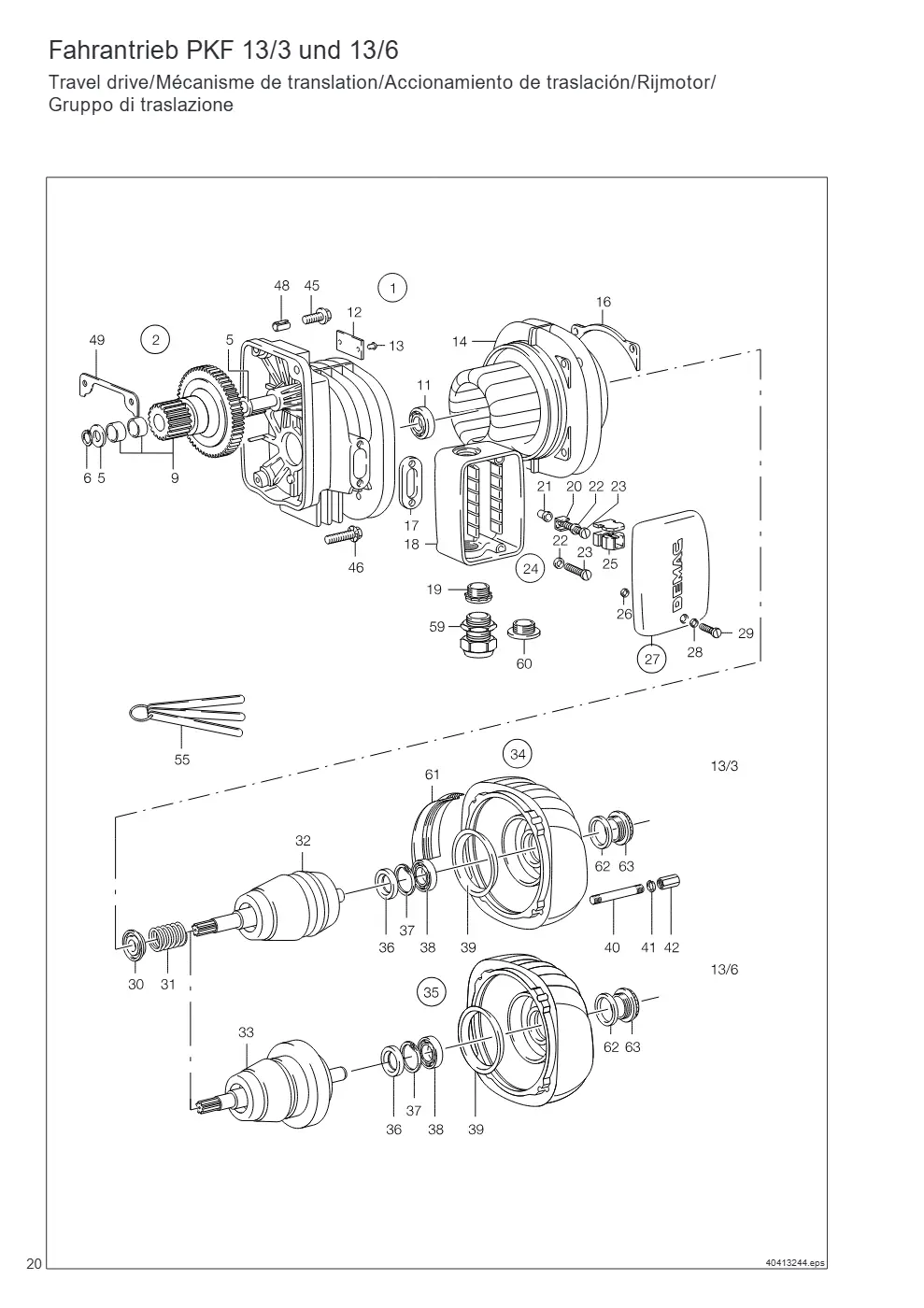

Fahrantrieb PKF 13/3 und 13/6 Travel drive/Mécanisme de translation/Accionamiento de traslación/Rijmotor/ Gruppo di traslazione (Seite 20)

Demag PKVUN 1-125, PKVUN 1-160 – Fahrantrieb PKF 13/3 und 13/6 Travel drive/Mécanisme de translation/Accionamiento de traslación/Rijmotor/ Gruppo di traslazione, Zeichnung Seite 20

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Motor 7M 13/3PKF8 AB kpl. (Teil-Nr. 2,12-14,16,24,25,30-32,34,40-42) 220-400V, 50HZ	56306744	1
1	Motor 14M 13/3PKF4 AB kpl. (Teil-Nr. 2,12-14,16,24,25,30-32,34,40-42) 220-400V, 50HZ	56306444	1
1	Motor 28M 13/3PKF2 AB kpl. (Teil-Nr. 2,12-14,16,24,25,30-32,34,40-42) 220-400V, 50HZ	56306244	1
1	Motor 4,6/14M 13/6PKF AB kpl. (Teil-Nr. 2,12-14,16,24,25,30,31,33,35,40-42) 380-400V, 50HZ	56305644	1
1	Motor 7/28M 13/6PKF8-2AB kpl. (Teil-Nr. 2,12-14,16,24,25,30,31,33,35,40-42) 380-400V, 50HZ	56305744	1
2	Lagerschild PKF M5 kpl. (Teil-Nr. 5, 6, 9, 11)	56307044	1
5	Scheibe 15D12X 26 X 2	56377844	2
6	Sicherungsring 15X1	34251599	1
9	Doppelrad Z103M1 Z18M2	56307344	1
11	Rillenkugellager 6003	36050399	1
12	Leistungsschild 13/3-13/6	60005144	1
12	SCHILD LE MOT13/3PF 2 380/400V, 50HZ	56308244	1
12	SCHILD LE MOT13/3PF 4 220/230V, 50HZ, 380/400V, 50HZ	56308444	1
12	Leistungsschild Motor 13/3PF 8 220/230V, 50HZ, 380/400V, 50HZ	56308744	1
12	Leistungsschild Motor 13/6PF 8/2 380/400V, 50HZ	56309044	1
12	Leistungsschild Motor 13/6PF12/4 220/230V, 50HZ, 380/400V, 50HZ	56308944	1
13	Senkkerbnagel A 2,6X 6	35041399	2
14	Ständer F 13/ 3P2K AB 220/380V, 50HZ, 230/400V, 50HZ	56010644 → 56010633	1
14	Ständer F 13/ 3PF4 AB 220/380V, 50HZ, 230/400V, 50HZ	56371444 → 56371433	1
14	Ständer F 13/ 3PF8 AB 220/380V, 50HZ, 230/400V, 50HZ	56371744 → 56371733	1
14	Ständer F 13/ 6PF8/2AB 380/400V, 50HZ	56372544 → 56372533	1
14	Ständer F 13/6PF12/4AB 380/400V, 50HZ	56370144 → 56370133	1
16	Segment 13/3P 13/6P	56025444	14
17	Dichtung Klemmenkastenunterteil	56368944 → 56369233	1
18	Klemmenkastenunterteil M25X1,5	56369044	1
19	Würgenippel M25 ZU/ 9-16 K	79494644	1
20	Flachstecker 6,3-0,8/2X	44016499	1
21	Rohrniet A6 X0,4 X10	37437999	1
22	Fächerscheibe A 5,3	34360599	2
23	Zylinderschraube M 5 X 20	31817999	2
24	Klemmenkasten 13 KF-PKF kpl. (Teil-Nr. 17 - 23, 27)	56368544	1
25	Klemmenleiste 4X 4,8 STST 1 Geschwindigkeit	50577344 → 56369233	1
25	Klemmenleiste 6X 4,8 STST 2 Geschwindigkeiten	50577444 → 56369233	1
26	Scheibe 3,7X 7 X1,0	34043599	2
27	Deckel Klemmenkasten EU kpl. (Teil-Nr. 26, 28, 29)	56368744 → 56369233	1
28	Schraubensicherung M 4	34387244	2
29	Zylinderschraube M 4 X 16	31816699	2
30	Druckring 7,3 13/3P 13/6P	56022544	1
30	Druckring 7,6 13/3P 13/6P	56022644	1
30	Druckring 7,9 13/3P 13/6P	56022744	1
30	Druckring 8,2 13/3P 13/6P	56022844	1
31	Druckfeder 1,8 X25,8X 84 30N	56379344	1
32	Läufer 13/ 3PKF	56379144 → 56379133	1
32	Läufer 13/ 3PKF	56379244 → 56379233	1
33	Läufer 13/ 6PF 8-2	56304744 → 56304733	1
33	Läufer 13/ 6PF 8-2	56304844 → 56304833	1
34	Lagerschild B 13/ 3P kpl. (Teil-Nr. 36 - 39, 63)	56024044 → 56024033	1
35	Lagerschild B13/ 6PF8-2 kpl. (Teil-Nr. 36 - 39, 63)	56305544 → 56305533	1
36	Wellendichtring 17 X 35X 5	56024544	1
37	Sicherungsring 35X1,5	34263599	1
38	Rillenkugellager 6003	36050399	1
39	Bremsbelag PK 1 ASBFR	56029044 → 56029033	1
40	Stiftschraube M 5 X 54X 62 13/3P	60063544	4
40	Stiftschraube M 5 X 79X 87 13/6P	60063844	4
41	Federring 5 A	34380599	4
42	Mutter mit Innensechskant M 5	60065444	4
45	Sicherungsschraube M 8X20 VB.RIPP	30021744	1
46	Sicherungsschraube M 8X30 VB.RIPP	30022044 → 30022544	3
48	Spannstift 11 X 12	34575899	1
49	Dichtung Fahrantrieb PK	58136944	1
55	Fühlerlehre 0,30X3X250	10092644	1
55	Fühlerlehre 0,35X3X300	10092744	1
59	Verschraubung kompl. M25X1,5 RD K	79495944	2
60	Verschlussschraube M25X1,5	79499144	1
61	Dichtungsprofil 13P	60077444	1
62	Dichtring Anschl.Gew PG21 K	60087599	1
63	Verschlussschraube PG21 K	60070644	1
63	Fett KPF2K-30 DG67B	01105844	1

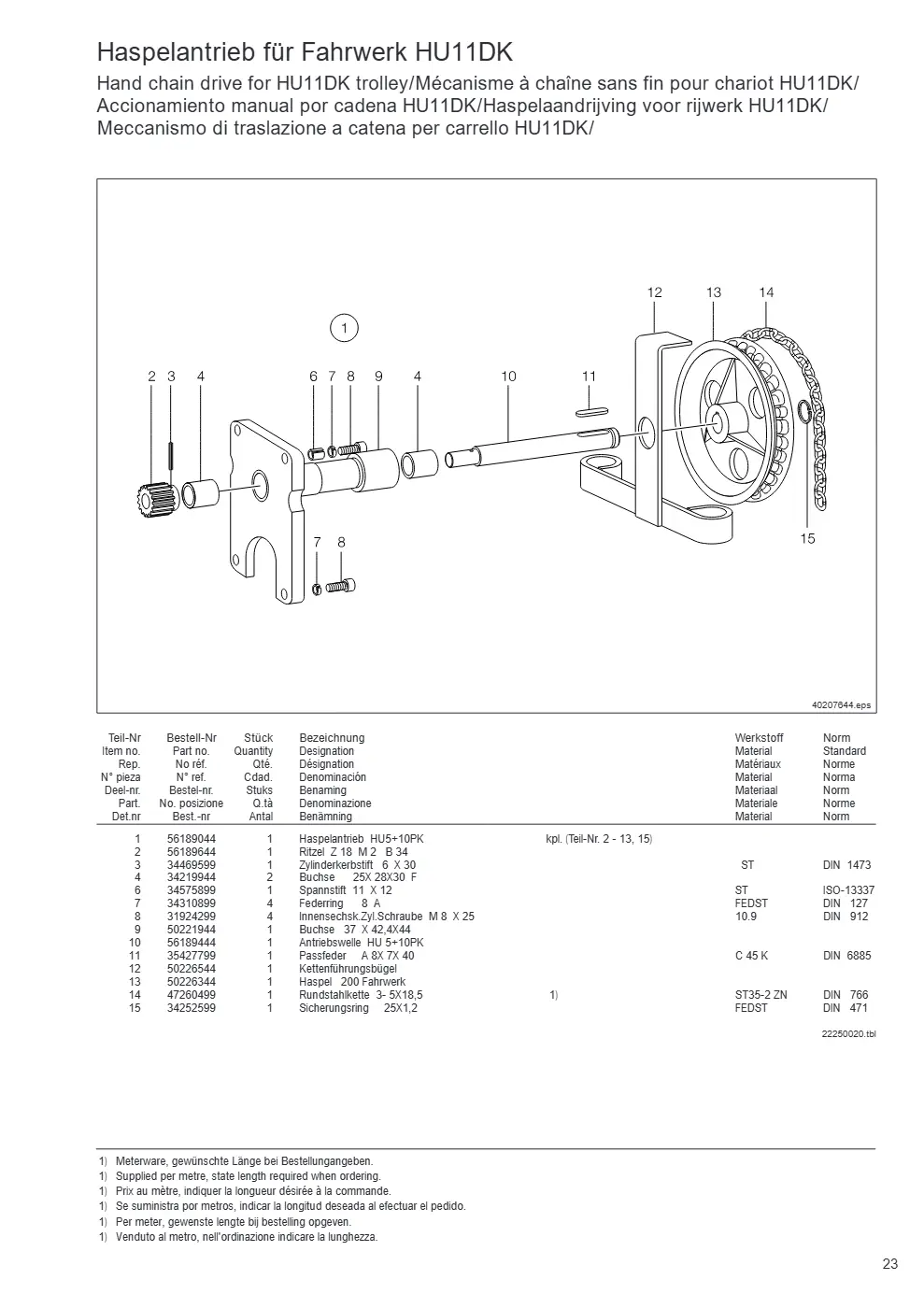

Haspelantrieb für Fahrwerk HU11DK Hand chain drive for HU11DK trolley/Mécanisme à chaîne sans fin pour chariot HU11DK/ Accionamiento manual (Seite 23)

Demag PKVUN 1-125, PKVUN 1-160 – Haspelantrieb für Fahrwerk HU11DK Hand chain drive for HU11DK trolley/Mécanisme à chaîne sans fin pour chariot HU11DK/ Accionamiento manual , Zeichnung Seite 23

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Haspelantrieb HU5+10PK kpl. (Teil-Nr. 2 - 13, 15)	56189044	1
2	Ritzel Z 18 M 2 B 34	56189644	1
3	Zylinderkerbstift 6 X 30	34469599	1
4	Buchse 25X 28X30 F	34219944	2
6	Spannstift 11 X 12	34575899	1
7	Federring 8 A	34310899	4
8	Innensechsk.Zyl.Schraube M 8 X 25	31924299	4
9	Buchse 37 X 42,4X44	50221944	1
10	Antriebswelle HU 5+10PK	56189444	1
11	Passfeder A 8X 7X 40	35427799	1
12	Kettenführungsbügel	50226544	1
13	Haspel 200 Fahrwerk	50226344	1
14	Rundstahlkette 3- 5X18,5	47260499	1
15	Sicherungsring 25X1,2	34252599	1

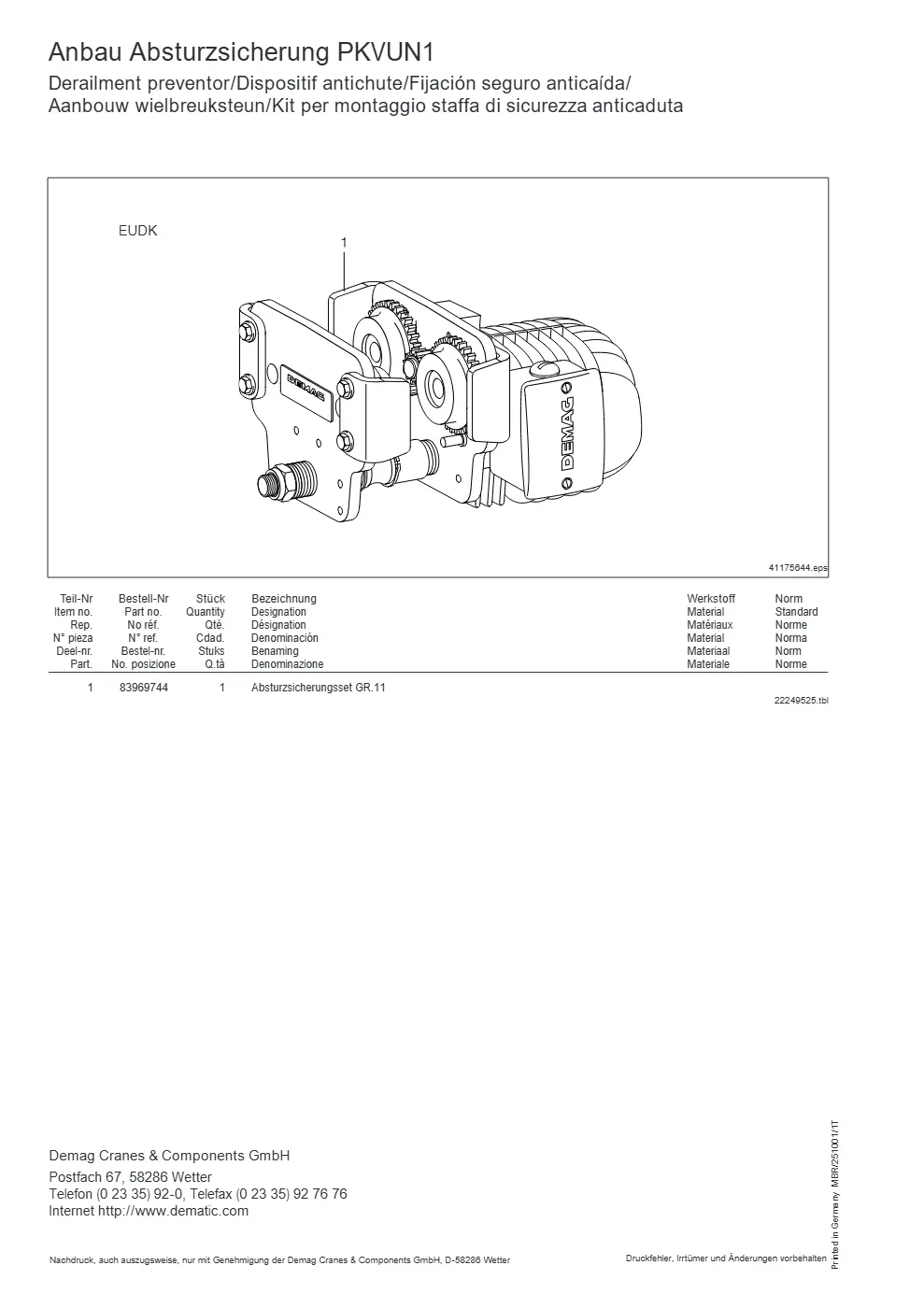

Anbau Absturzsicherung PKVUN1 Derailment preventor/Dispositif antichute/Fijación seguro anticaída/ Aanbouw wielbreuksteun/Kit per montaggio (Seite 24)

Demag PKVUN 1-125, PKVUN 1-160 – Anbau Absturzsicherung PKVUN1 Derailment preventor/Dispositif antichute/Fijación seguro anticaída/ Aanbouw wielbreuksteun/Kit per montaggio , Zeichnung Seite 24

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Absturzsicherungsset GR.11	83969744	1

Zum Ersatzteilshop · Partfinder · Alle Kategorien · Impressum · AGB · Datenschutz
Kran-Tec e.U., Lengau (Österreich) – autorisierter Händler für Demag-Ersatzteile. Zeichnungen und Positionen aus den Demag-Ersatzteillisten. Preise und Verfügbarkeit im Shop. Datenstand 20.10.2026.
