Demag DH 160 – Ersatzteilliste 22256644
Einzelteile, Ausgabe 02/2017, Demag-Nr. 22256644 – 29 Zeichnungen, 832 Positionen mit Identnummer. Im Partfinder sehen Sie die Zeichnung, den Preis und legen das Teil in den Warenkorb.

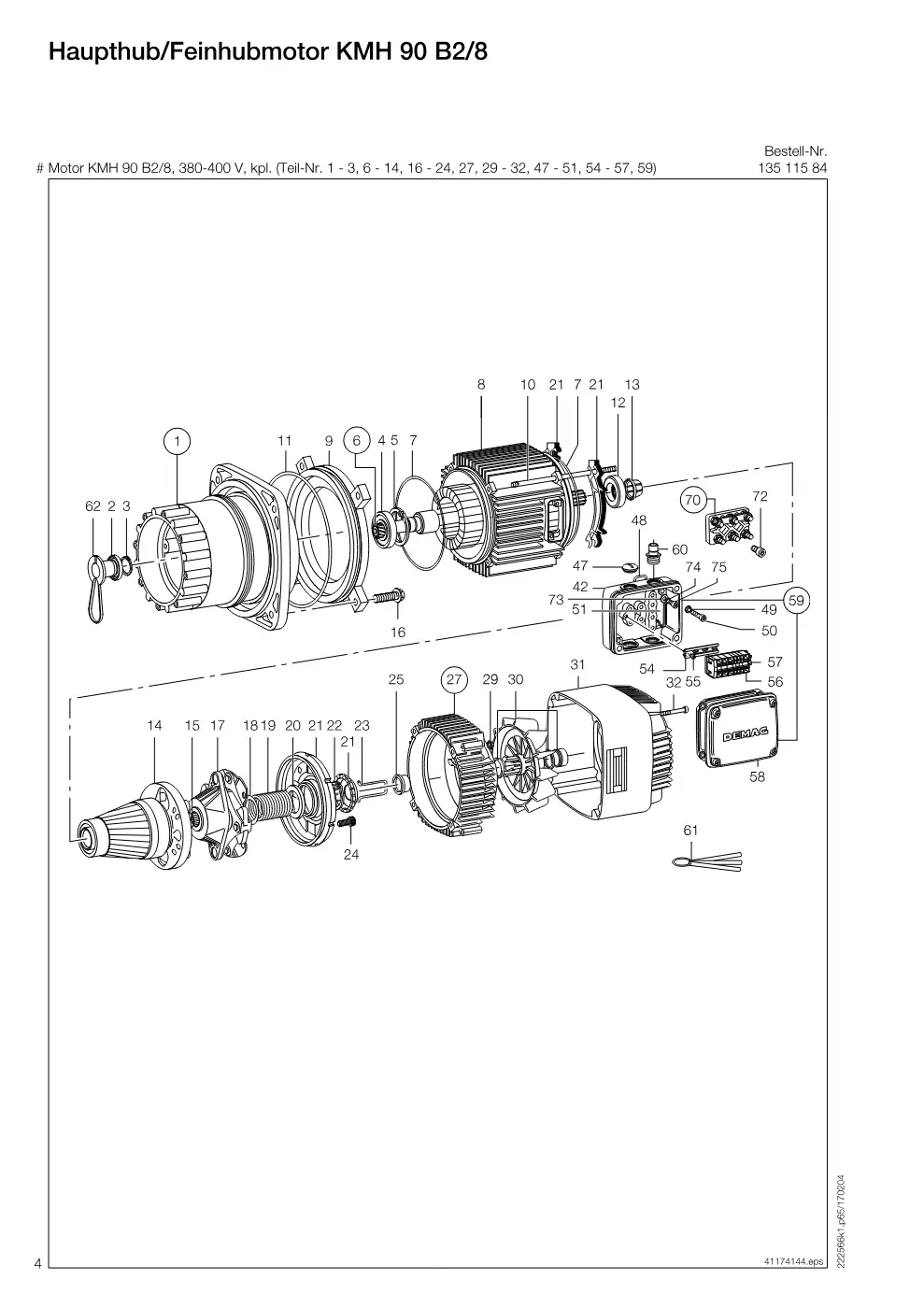

Im Partfinder mit Zeichnung öffnenHaupthub/Feinhubmotor KMH 90 B2/8 (Seite 4)
Diese Zeichnung im Partfinder öffnen
| Pos. | Benennung | Identnummer | Stück |
|---|---|---|---|
| 1 | Getriebegehäuse 160/200 kpl. (Teil-Nr. 4 | 82112544 | 1 |
| 2 | Wellendichtring A 30X 52X 7 | 36750399 | 1 |
| 3 | Sicherungsring 30X1,5 | 34253099 | 1 |
| 4 | Rillenkugellager 6206 2RS C3 | 36090099 → 82116933 | 1 |
| 5 | Sicherungsring 62X2 | 34265699 | 1 |
| 6 | Ritzelwelle DH 160 kpl. (Teil-Nr. 15) | 13836384 | 1 |
| 7 | O-Ring 133,07X 1,78 N | 36719099 | 2 |
| 8 | Ständer KMH 90B 2/8 AB kpl. (Teil-Nr. | 13606284 | 1 |
| 9 | Zwischenflansch KM 90DH 160 | 82113644 | 1 |
| 10 | Stiftschraube M 6 X190 | 30242599 | 4 |
| 11 | O-Ring 170 X 2 N | 36719399 | 1 |
| 12 | Dämpferring KM 90 | 13886584 | 1 |
| 13 | Druckringsatz KM 90 | 13885284 | 1 |
| 14 | Läufer KMH 90B 8/2 | 13845784 → 13845733 | 1 |
| 15 | Sprengring A 24 | 34190799 | 1 |
| 16 | Sicherungsschraube M 8X25 VB.RIPP | 30021644 → 10010798 | 4 |
| 17 | Mitnehmer KMK 90 | 13876084 | 1 |
| 18 | Passscheibe 35X 45X0,5 | 34143699 | 1 |
| 19 | Feder 3,2 X35 X101 GEWS | 13874784 | 1 |
| 20 | Federtopf KM 90 | 13876684 | 1 |
| 21 | Bremsbelagträger KM 90 | 13889584 → 13889533 | 1 |
| 22 | Sicherungsring 32X2 | 34249599 | 1 |
| 23 | Bremslüftbügel KM 90 | 13877084 | 1 |
| 24 | Innensechskantzyl.Schraube M 6 X 25 | 32011499 | 4 |
| 25 | Lagerbuchse KM 90 | 13881384 | 1 |
| 27 | Lagerschild BS KMK 90 kpl. (Teil-Nr. 25) | 13861384 → 13861333 | 1 |
| 27 | Lagerschild BS KM 90 kpl. (Teil-Nr. 25) | 13863184 → 13863133 | 1 |
| 29 | Sechskantmutter M 6 | 15108499 | 4 |
| 30 | Lüfterset KM 90 | 13889684 → 13882233 | 1 |
| 31 | Lüfterhaube KM 90 | 13882084 → 13882033 | 1 |
| 32 | Innensechskantzyl.Schraube M 6 X 60 | 32151699 | 4 |
| 42 | Klemmenkastenunterteil KB 71- 90 | 05495484 | 1 |
| 47 | Verschlussschraube M25X1,5 | 79499144 | 4 |
| 48 | O-Ring 46 X 2,5+-0,08 | 05480684 | 1 |
| 49 | Sicherungsscheibe S 5 | 00465498 | 2 |
| 50 | Innensechskantzyl.Schraube M 5 X 30 | 31921899 | 2 |
| 51 | Leitungsdurchführung | 05490984 | 1 |
| 54 | Tragschiene 15 / 5,5X 90M < = 15 A | 14986284 | 1 |
| 55 | Innensechskantzyl.Schraube M 4 X 8 < = 15 A | 32052899 | 2 |
| 56 | Reihenklemmenmodul KM < = 15 A, 6 Klemmen | 03495684 | 1 |
| 57 | Endwinkel TS15 < = 15 A | 89541944 | 2 |
| 58 | Deckel Klemmenkasten KB 71- 90 | 05494684 | 1 |
| 59 | Klemmenkasten KB 71- 90 kpl. (Teil-Nr. 42, 58) | 03612884 | 1 |
| 60 | Rohrstutzen M25X1,5 NW24 | 82157144 | 1 |
| 61 | Fühlerlehrensatz | 10041084 | 3 |
| 62 | Schutzhülse DK10/16 | 83703544 | 1 |
| 70 | Klemmenplatte KB 71- 90 > = 15 A, 6 Klemmen, kpl. (Teil-Nr. 72) | 05492284 | 1 |
| 72 | Innensechskantzyl.Schraube M 5 X 12 > = 15 A | 31921499 | 1 |
| 73 | Scheibe A 5,3X 10 X1 > = 15 A | 34050599 | 1 |
| 74 | Sicherungsscheibe S 5 > = 15 A | 00465498 | 1 |
| 75 | Innensechskantzyl.Schraube M 5 X 12 äche verchromt. ß immer ein neuer Einbausatz Trommellager mitbestellt werden. > = 15 A | 31921499 | 1 |

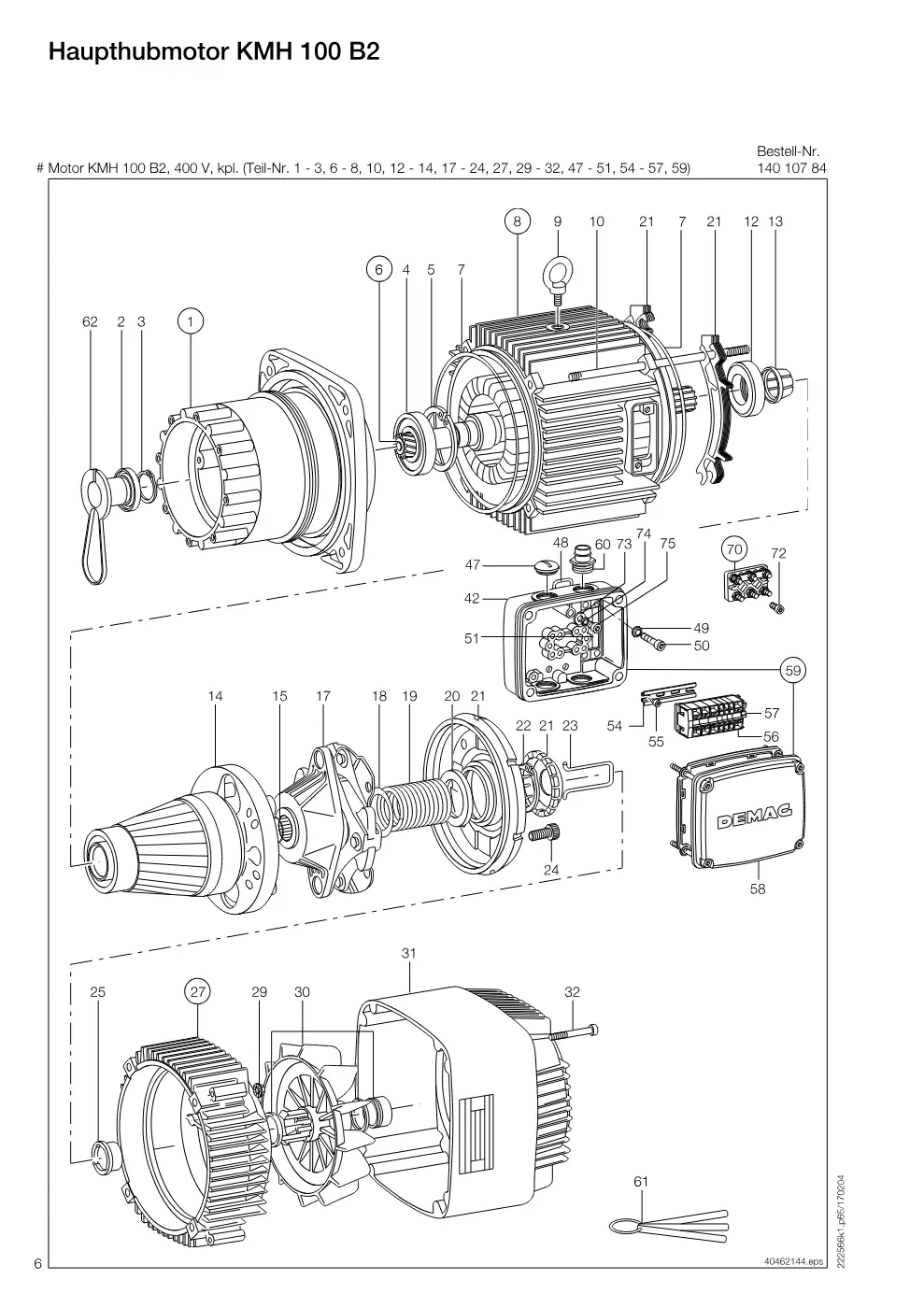

Haupthubmotor KMH 100 B2 (Seite 6)
Diese Zeichnung im Partfinder öffnen
| Pos. | Benennung | Identnummer | Stück |
|---|---|---|---|
| 1 | Getriebegehäuse 160/200 kpl. (Teil-Nr. 4 | 82112644 | 1 |
| 2 | Wellendichtring A 30X 52X 7 | 36750399 | 1 |
| 3 | Sicherungsring 30X1,5 | 34253099 | 1 |
| 4 | Rillenkugellager 6206 2RS C3 | 36090099 → 82116933 | 1 |
| 5 | Sicherungsring 62X2 | 34265699 | 1 |
| 6 | Welle KMH100B DH 160 kpl. (Teil-Nr. 15) | 14331384 | 1 |
| 7 | O-Ring 150 X 2 N | 36719199 | 2 |
| 8 | Ständer KMH100B 2 AB kpl. (Teil-Nr. | 14102284 | 1 |
| 9 | Ringschraube M10 | 31350199 | 1 |
| 10 | Stiftschraube M 8 X220 | 30243899 | 4 |
| 12 | Dämpfer KM 100 GEDREHT | 14386284 | 1 |
| 13 | Druckringsatz KM100 | 14385284 | 1 |
| 14 | Läufer KMH100B 2/8 | 14345584 → 14345533 | 1 |
| 15 | Sprengring A 28 | 34191199 | 1 |
| 17 | Mitnehmer KMK100 | 14376084 → 14376033 | 1 |
| 18 | Passscheibe 42X 52X0,5 | 34144999 | 1 |
| 19 | Feder 4,75X42 X81 BL | 14374384 → 12879733 | 1 |
| 20 | Federtopf KM 100-112 | 14876684 | 1 |
| 21 | Bremsbelagträger KM 100 | 14389584 → 14389533 | 1 |
| 22 | Sicherungsring 40X2,5 | 34246999 | 1 |
| 23 | Bremslüftbügel KM100 | 14377084 | 1 |
| 24 | Innensechskantzyl.Schraube M 8 X 30 | 32012599 | 4 |
| 25 | Lagerbuchse KM 100 | 14381384 | 1 |
| 27 | Lagerschild BS KM 100 kpl. (Teil-Nr. 25) | 14361384 → 14361333 | 1 |
| 27 | Lagerschild BS KM 100 kpl. (Teil-Nr. 25) | 14363184 | 1 |
| 29 | Sechskantmutter M 8 | 15108599 | 4 |
| 30 | Lüfterset KM 100 | 14389684 → 14382033 | 1 |
| 31 | Lüfterhaube KM100 | 14382084 → 14382033 | 1 |
| 32 | Innensechskantzyl.Schraube M 6 X 60 | 32151699 | 4 |
| 42 | Klemmenkastenunterteil KB 100-125 | 06998184 | 1 |
| 47 | Verschlussschraube M32X1,5 | 79499044 | 4 |
| 48 | O-Ring 58 X 2,5+-0,08 | 06980684 | 1 |
| 49 | Sicherungsscheibe S 6 | 00465598 | 2 |
| 50 | Innensechskantzyl.Schraube M 6 X 30 | 32154199 | 2 |
| 51 | Leitungsdurchführung | 06990984 | 1 |
| 54 | Tragschiene 15 / 5,5X 90M < = 15 A | 14986284 | 1 |
| 55 | Innensechskantzyl.Schraube M 4 X 8 < = 15 A | 32052899 | 2 |
| 56 | Reihenklemmenmodul KM < = 15 A, 3 Klemmen | 03495784 | 1 |
| 57 | Endwinkel TS15 < = 15 A | 89541944 | 2 |
| 58 | Deckel Klemmenkasten KB 100-125 | 06997484 | 1 |
| 59 | Klemmenkasten KB100-125 kpl. (Teil-Nr. 42, 58) | 06998584 | 1 |
| 60 | Rohrstutzen M32X1,5 NW24 | 82157244 | 1 |
| 61 | Fühlerlehrensatz | 10041084 | 3 |
| 62 | Schutzhülse DK10/16 | 83703544 | 1 |
| 70 | Klemmenplatte KB100-125 > = 15 A, 6 Klemmen, kpl. (Teil-Nr. 72) | 06992284 | 1 |
| 72 | Innensechskantzyl.Schraube M 5 X 12 > = 15 A | 31921499 | 1 |
| 73 | Scheibe A 6,4X 12 X1,6 > = 15 A | 34065399 | 1 |
| 74 | Sicherungsscheibe S 6 > = 15 A | 00465598 | 1 |
| 75 | Innensechskantzyl.Schraube M 6 X 12 äche verchromt. ß immer ein neuer Einbausatz Trommellager mitbestellt werden.F > = 15 A | 31958899 | 1 |

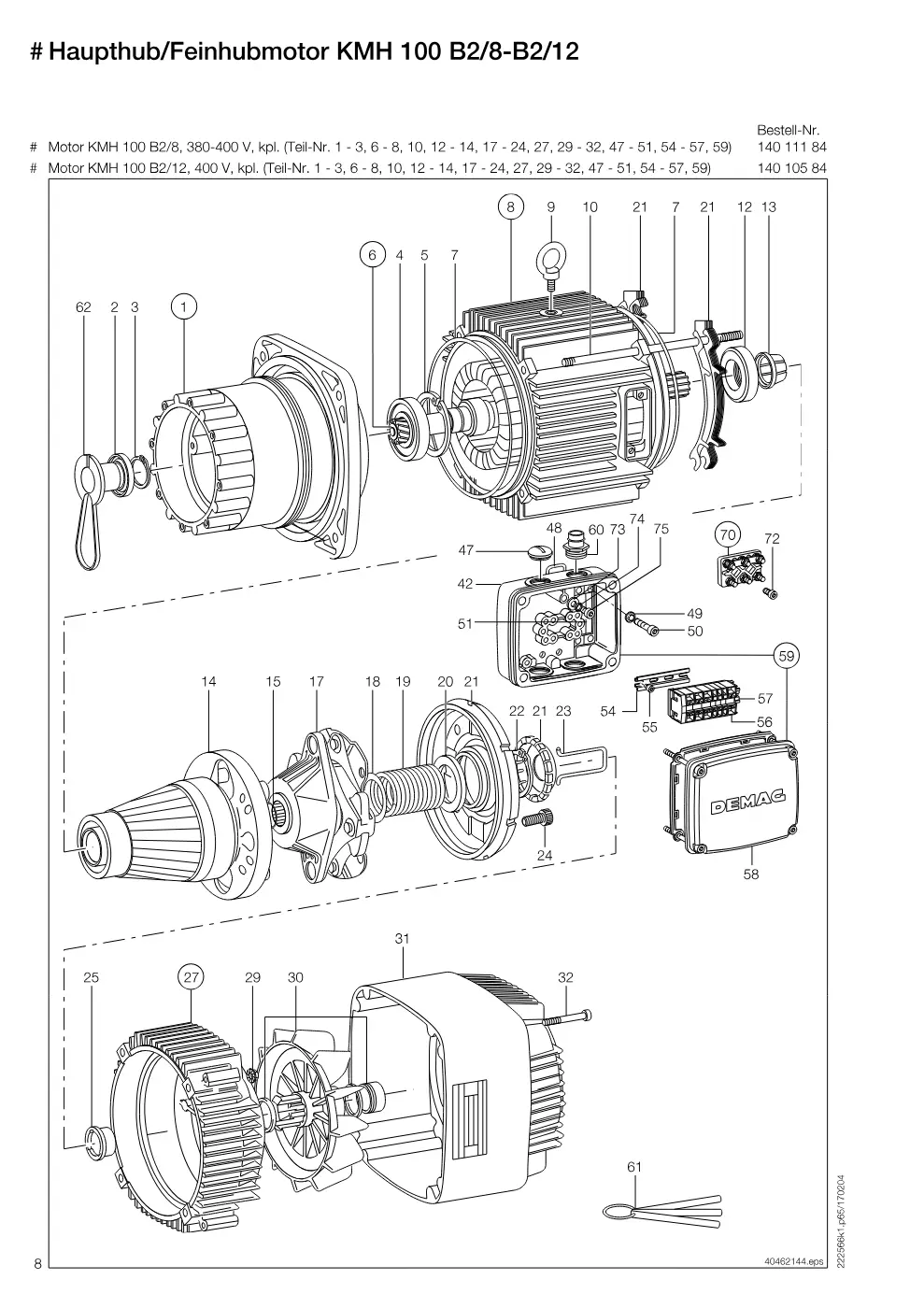

# Haupthub/Feinhubmotor KMH 100 B2/8-B2/12 (Seite 8)
Diese Zeichnung im Partfinder öffnen
| Pos. | Benennung | Identnummer | Stück |
|---|---|---|---|
| 1 | Getriebegehäuse 160/200 kpl. (Teil-Nr. 4 | 82112644 | 1 |
| 2 | Wellendichtring A 30X 52X 7 | 36750399 | 1 |
| 3 | Sicherungsring 30X1,5 | 34253099 | 1 |
| 4 | Rillenkugellager 6206 2RS C3 | 36090099 → 82116933 | 1 |
| 5 | Sicherungsring 62X2 | 34265699 | 1 |
| 6 | Welle KMH100B DH 160 kpl. (Teil-Nr. 15) | 14331384 | 1 |
| 7 | O-Ring 150 X 2 N | 36719199 | 2 |
| 8 | Ständer KMH100B 2/8 AB kpl. (Teil-Nr. | 14104784 | 1 |
| 8 | Ständer KMH100B21/2 AB kpl. (Teil-Nr. | 14102484 | 1 |
| 9 | Ringschraube M10 | 31350199 | 1 |
| 10 | Stiftschraube M 8 X220 | 30243899 | 4 |
| 12 | Dämpfer KM 100 GEDREHT | 14386284 | 1 |
| 13 | Druckringsatz KM100 | 14385284 | 1 |
| 14 | Läufer KMH100B 2/8 B2/12 | 14345584 → 14345533 | 1 |
| 15 | Sprengring A 28 | 34191199 | 1 |
| 17 | Mitnehmer KMK100 | 14376084 → 14376033 | 1 |
| 18 | Passscheibe 42X 52X0,5 | 34144999 | 1 |
| 19 | Feder 4,75X42 X77 RTBL | 14374784 | 1 |
| 20 | Federtopf KM 100-112 | 14876684 | 1 |
| 21 | Bremsbelagträger KM 100 | 14389584 → 14389533 | 1 |
| 22 | Sicherungsring 40X2,5 | 34246999 | 1 |
| 23 | Bremslüftbügel KM100 | 14377084 | 1 |
| 24 | Innensechskantzyl.Schraube M 8 X 30 | 32012599 | 4 |
| 25 | Lagerbuchse KM 100 | 14381384 | 1 |
| 27 | Lagerschild BS KM 100 kpl. (Teil-Nr. 25) | 14361384 → 14361333 | 1 |
| 27 | Lagerschild BS KM 100 kpl. (Teil-Nr. 25) | 14363184 | 1 |
| 29 | Sechskantmutter M 8 | 15108599 | 4 |
| 30 | Lüfterset KM 100 | 14389684 → 14382033 | 1 |
| 31 | Lüfterhaube KM100 | 14382084 → 14382033 | 1 |
| 32 | Innensechskantzyl.Schraube M 6 X 60 | 32151699 | 4 |
| 42 | Klemmenkastenunterteil KB 100-125 | 06998184 | 1 |
| 47 | Verschlussschraube M32X1,5 | 79499044 | 4 |
| 48 | O-Ring 58 X 2,5+-0,08 | 06980684 | 1 |
| 49 | Sicherungsscheibe S 6 | 00465598 | 2 |
| 50 | Innensechskantzyl.Schraube M 6 X 30 | 32154199 | 2 |
| 51 | Leitungsdurchführung | 06990984 | 1 |
| 54 | Tragschiene 15 / 5,5X 90M < = 15 A | 14986284 | 1 |
| 55 | Innensechskantzyl.Schraube M 4 X 8 < = 15 A | 32052899 | 2 |
| 56 | Reihenklemmenmodul KM < = 15 A, 6 Klemmen | 03495684 | 1 |
| 57 | Endwinkel TS15 < = 15 A | 89541944 | 2 |
| 58 | Deckel Klemmenkasten KB 100-125 | 06997484 | 1 |
| 59 | Klemmenkasten KB100-125 kpl. (Teil-Nr. 42, 58) | 06998584 | 1 |
| 60 | Rohrstutzen M32X1,5 NW24 | 82157244 | 1 |
| 61 | Fühlerlehrensatz | 10041084 | 3 |
| 62 | Schutzhülse DK10/16 | 83703544 | 1 |
| 70 | Klemmenplatte KB100-125 > = 15 A, 6 Klemmen, kpl. (Teil-Nr. 72) | 06992284 | 1 |
| 72 | Innensechskantzyl.Schraube M 5 X 12 > = 15 A | 31921499 | 1 |
| 73 | Scheibe A 6,4X 12 X1,6 > = 15 A | 34065399 | 1 |
| 74 | Sicherungsscheibe S 6 > = 15 A | 00465598 | 1 |
| 75 | Innensechskantzyl.Schraube M 6 X 12 äche verchromt. ß immer ein neuer Einbausatz Trommellager mitbestellt werden. > = 15 A | 31958899 | 1 |
Haupthub/Feinhubmotor KMH 112 B2/8 (Seite 10)
Diese Zeichnung im Partfinder öffnen
| Pos. | Benennung | Identnummer | Stück |
|---|---|---|---|
| 1 | Getriebegehäuse 160/200 kpl. (Teil-Nr. 4 | 82112544 | 1 |
| 2 | Wellendichtring A 30X 52X 7 | 36750399 | 1 |
| 3 | Sicherungsring 30X1,5 | 34253099 | 1 |
| 4 | Rillenkugellager 6206 2RS C3 | 36090099 → 82116933 | 1 |
| 5 | Sicherungsring 62X2 | 34265699 | 1 |
| 6 | Welle DH 200/KMH112 kpl. (Teil-Nr. 15) | 14830984 → 14830933 | 1 |
| 7 | O-Ring 170 X 2 N | 36719399 | 2 |
| 8 | Ständer KMH112B 2/8 AB kpl. (Teil-Nr. | 14603184 | 1 |
| 9 | Ringschraube M10 | 31350199 | 1 |
| 10 | Stiftschraube M 8 X240 | 30243999 | 4 |
| 12 | Dämpfer KM112 Vorser. | 14886284 | 1 |
| 13 | Druckringsatz KM112 | 14885284 | 1 |
| 14 | Läufer KMH112B21/2 | 14845484 → 14845433 | 1 |
| 15 | Sprengring A 30 | 34191299 | 1 |
| 17 | Mitnehmer KMK112 | 14876084 → 14876033 | 1 |
| 18 | Passscheibe 42X 52X0,5 | 34144999 | 1 |
| 19 | Feder 4,25X42 X135 GE | 14874284 | 1 |
| 20 | Federtopf KM 100-112 | 14876684 | 1 |
| 21 | Bremsbelagträger KM 112 | 14889584 → 14889533 | 1 |
| 22 | Sicherungsring 40X2,5 | 34246999 | 1 |
| 23 | Bremslüftbügel KM112 | 14877084 | 1 |
| 24 | Innensechskantzyl.Schraube M 8 X 30 | 32012599 | 4 |
| 25 | Lagerbuchse KM 112 | 14881384 | 1 |
| 27 | Lagerschild BS KM 112 kpl. (Teil-Nr. 25) | 14861384 → 14861333 | 1 |
| 27 | Lagerschild BS KM 112 kpl. (Teil-Nr. 25) | 14863184 → 14863133 | 1 |
| 29 | Sechskantmutter M 8 | 15108599 | 4 |
| 30 | Lüfterset KM 112 | 14889684 → 14889633 | 1 |
| 31 | Lüfterhaube KM112 | 14882084 → 14889633 | 1 |
| 32 | Innensechskantzyl.Schraube M 6 X 75 | 31923499 | 4 |
| 42 | Klemmenkastenunterteil KB 100-125 | 06998184 | 1 |
| 47 | Verschlussschraube M32X1,5 | 79499044 | 4 |
| 48 | O-Ring 58 X 2,5+-0,08 | 06980684 | 1 |
| 49 | Sicherungsscheibe S 6 | 00465598 | 2 |
| 50 | Innensechskantzyl.Schraube M 6 X 30 | 32154199 | 2 |
| 51 | Leitungsdurchführung | 06990984 | 1 |
| 54 | Tragschiene 15 / 5,5X 90M < = 15 A | 14986284 | 1 |
| 55 | Innensechskantzyl.Schraube M 4 X 8 < = 15 A | 32052899 | 2 |
| 56 | Reihenklemmenmodul KM < = 15 A, 6 Klemmen | 03495684 | 1 |
| 57 | Endwinkel TS15 < = 15 A | 89541944 | 2 |
| 58 | Deckel Klemmenkasten KB 100-125 | 06997484 | 1 |
| 59 | Klemmenkasten KB100-125 kpl. (Teil-Nr. 42, 58) | 06998584 | 1 |
| 60 | Rohrstutzen M32X1,5 NW24 | 82157244 | 1 |
| 61 | Fühlerlehrensatz | 10041184 | 3 |
| 62 | Schutzhülse DK10/16 | 83703544 | 1 |
| 70 | Klemmenplatte KB100-125 > = 15 A, 6 Klemmen, kpl. (Teil-Nr. 72) | 06992284 | 1 |
| 72 | Innensechskantzyl.Schraube M 5 X 12 > = 15 A | 31921499 | 1 |
| 73 | Scheibe A 6,4X 12 X1,6 > = 15 A | 34065399 | 1 |
| 74 | Sicherungsscheibe S 6 > = 15 A | 00465598 | 1 |
| 75 | Innensechskantzyl.Schraube M 6 X 12 äche verchromt. ß immer ein neuer Einbausatz Trommellager mitbestellt werden. > = 15 A | 31958899 | 1 |
Haupthub/Feinhubmotor KMH 112 B2/12 (Seite 12)
Diese Zeichnung im Partfinder öffnen
| Pos. | Benennung | Identnummer | Stück |
|---|---|---|---|
| 1 | Getriebegehäuse 160/200 kpl. (Teil-Nr. 4 | 82112544 | 1 |
| 2 | Wellendichtring A 30X 52X 7 | 36750399 | 1 |
| 3 | Sicherungsring 30X1,5 | 34253099 | 1 |
| 4 | Rillenkugellager 6206 2RS C3 | 36090099 → 82116933 | 1 |
| 5 | Sicherungsring 62X2 | 34265699 | 1 |
| 6 | Welle DH 200/KMH112 kpl. (Teil-Nr. 15) | 14830984 → 14830933 | 1 |
| 7 | O-Ring 170 X 2 N | 36719399 | 2 |
| 8 | Ständer KMH112B 2/12AB kpl. (Teil-Nr. | 14603284 → 14603233 | 1 |
| 9 | Ringschraube M10 | 31350199 | 1 |
| 10 | Stiftschraube M 8 X240 | 30243999 | 4 |
| 12 | Dämpfer KM112 Vorser. | 14886284 | 1 |
| 13 | Druckringsatz KM112 | 14885284 | 1 |
| 14 | Läufer KMH112B21/2 | 14845484 → 14845433 | 1 |
| 15 | Sprengring A 30 | 34191299 | 1 |
| 17 | Mitnehmer KMK112 | 14876084 → 14876033 | 1 |
| 18 | Passscheibe 42X 52X0,5 | 34144999 | 1 |
| 19 | Feder 4,25X42 X135 GE | 14874284 | 1 |
| 20 | Federtopf KM 100-112 | 14876684 | 1 |
| 21 | Bremsbelagträger KM 112 | 14889584 → 14889533 | 1 |
| 22 | Sicherungsring 40X2,5 | 34246999 | 1 |
| 23 | Bremslüftbügel KM112 | 14877084 | 1 |
| 24 | Innensechskantzyl.Schraube M 8 X 30 | 32012599 | 4 |
| 25 | Lagerbuchse KM 112 | 14881384 | 1 |
| 27 | Lagerschild BS KM 112 kpl. (Teil-Nr. 25) | 14861384 → 14861333 | 1 |
| 27 | Lagerschild BS KM 112 kpl. (Teil-Nr. 25) | 14863184 → 14863133 | 1 |
| 29 | Sechskantmutter M 8 | 15108599 | 4 |
| 30 | Lüfterset KM 112 | 14889684 → 14889633 | 1 |
| 31 | Lüfterhaube KM112 | 14882084 → 14889633 | 1 |
| 32 | Innensechskantzyl.Schraube M 6 X 75 | 31923499 | 4 |
| 42 | Klemmenkastenunterteil KB 100-125 | 06998184 | 1 |
| 47 | Verschlussschraube M32X1,5 | 79499044 | 4 |
| 48 | O-Ring 58 X 2,5+-0,08 | 06980684 | 1 |
| 49 | Sicherungsscheibe S 6 | 00465598 | 2 |
| 50 | Innensechskantzyl.Schraube M 6 X 30 | 32154199 | 2 |
| 51 | Leitungsdurchführung | 06990984 | 1 |
| 54 | Tragschiene 15 / 5,5X 90M < = 15 A | 14986284 | 1 |
| 55 | Innensechskantzyl.Schraube M 4 X 8 < = 15 A | 32052899 | 2 |
| 56 | Reihenklemmenmodul KM < = 15 A, 6 Klemmen | 03495684 | 1 |
| 57 | Endwinkel TS15 < = 15 A | 89541944 | 2 |
| 58 | Deckel Klemmenkasten KB 100-125 | 06997484 | 1 |
| 59 | Klemmenkasten KB100-125 kpl. (Teil-Nr. 42, 58) | 06998584 | 1 |
| 60 | Rohrstutzen M32X1,5 NW24 | 82157244 | 1 |
| 61 | Fühlerlehrensatz | 10041184 | 3 |
| 62 | Schutzhülse DK10/16 | 83703544 | 1 |
| 70 | Klemmenplatte KB100-125 > = 15 A, 6 Klemmen, kpl. (Teil-Nr. 72) | 06992284 | 1 |
| 72 | Innensechskantzyl.Schraube M 5 X 12 > = 15 A | 31921499 | 1 |
| 73 | Scheibe A 6,4X 12 X1,6 > = 15 A | 34065399 | 1 |
| 74 | Sicherungsscheibe S 6 > = 15 A | 00465598 | 1 |
| 75 | Innensechskantzyl.Schraube M 6 X 12 > = 15 A | 31958899 | 1 |

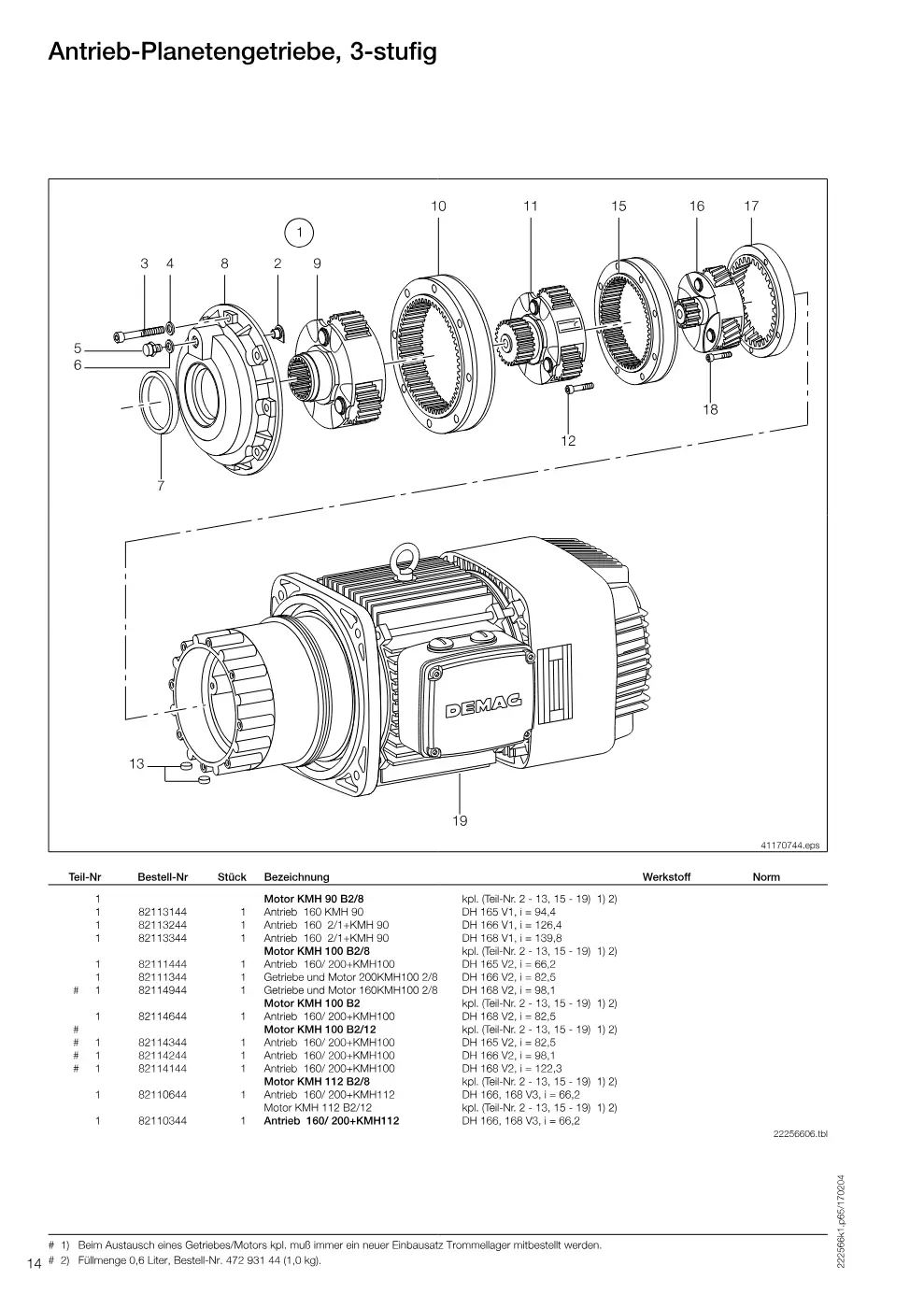

Antrieb-Planetengetriebe, 3-stufig (Seite 14)
Diese Zeichnung im Partfinder öffnen
| Pos. | Benennung | Identnummer | Stück |
|---|---|---|---|
| 1 | Antrieb 160 KMH 90 Motor KMH 90 B2/8 kpl. (Teil-Nr. 2 - 13, 15 - 19) , DH 165 V1, i = 94,4 | 82113144 → 82113133 | 1 |
| 1 | Antrieb 160 2/1+KMH 90 Motor KMH 90 B2/8 kpl. (Teil-Nr. 2 - 13, 15 - 19) , DH 166 V1, i = 126,4 | 82113244 → 82113233 | 1 |
| 1 | Antrieb 160 2/1+KMH 90 Motor KMH 100 B2/8 Motor KMH 90 B2/8 kpl. (Teil-Nr. 2 - 13, 15 - 19) , DH 168 V1, i = 139,8 kpl. (Teil-Nr. 2 - 13, 15 - 19) | 82113344 → 82113333 | 1 |
| 1 | Antrieb 160/ 200+KMH100 Motor KMH 90 B2/8 kpl. (Teil-Nr. 2 - 13, 15 - 19) , DH 165 V2, i = 66,2 | 82111444 → 82111433 | 1 |
| 1 | Getriebe und Motor 200KMH100 2/8 Motor KMH 90 B2/8 kpl. (Teil-Nr. 2 - 13, 15 - 19) , DH 166 V2, i = 82,5 | 82111344 → 82111333 | 1 |
| 1 | Getriebe und Motor 160KMH100 2/8 Motor KMH 100 B2 Motor KMH 90 B2/8 kpl. (Teil-Nr. 2 - 13, 15 - 19) , DH 168 V2, i = 98,1 kpl. (Teil-Nr. 2 - 13, 15 - 19) | 82114944 → 82114933 | 1 |
| 1 | Antrieb 160/ 200+KMH100 Motor KMH 100 B2/12 Motor KMH 90 B2/8 kpl. (Teil-Nr. 2 - 13, 15 - 19) , DH 168 V2, i = 82,5 kpl. (Teil-Nr. 2 - 13, 15 - 19) | 82114644 → 82114633 | 1 |
| 1 | Antrieb 160/ 200+KMH100 Motor KMH 90 B2/8 kpl. (Teil-Nr. 2 - 13, 15 - 19) , DH 165 V2, i = 82,5 | 82114344 → 82114333 | 1 |
| 1 | Antrieb 160/ 200+KMH100 Motor KMH 90 B2/8 kpl. (Teil-Nr. 2 - 13, 15 - 19) , DH 166 V2, i = 98,1 | 82114244 → 82114233 | 1 |
| 1 | Antrieb 160/ 200+KMH100 Motor KMH 112 B2/8 Motor KMH 90 B2/8 kpl. (Teil-Nr. 2 - 13, 15 - 19) , DH 168 V2, i = 122,3 kpl. (Teil-Nr. 2 - 13, 15 - 19) | 82114144 → 82114133 | 1 |
| 1 | Antrieb 160/ 200+KMH112 Motor KMH 112 B2/12 Motor KMH 90 B2/8 kpl. (Teil-Nr. 2 - 13, 15 - 19) , DH 166, 168 V3, i = 66,2 kpl. (Teil-Nr. 2 - 13, 15 - 19) | 82110644 → 82110633 | 1 |
| 1 | Antrieb 160/ 200+KMH112 Motor KMH 90 B2/8 kpl. (Teil-Nr. 2 - 13, 15 - 19) , DH 166, 168 V3, i = 66,2 | 82110344 → 82110333 | 1 |
| 2 | Prallstopfen DH-GETR. | 82314844 | 1 |
| 3 | Innensechskantzyl.Schraube M 6 X 45 | 31923699 | 8 |
| 4 | Sicherungsscheibe S 6 | 34378344 → 465598 | 8 |
| 5 | Entlüftungsventil AM10X1 | 34264844 | 1 |
| 6 | Dichtring A10 X16 X1 | 33987499 | 1 |
| 7 | Wellendichtring A 55X 72X 8 | 36750499 | 1 |
| 8 | Deckel Getriebe DH 200 | 82112844 | 1 |
| 9 | Planetenträger 6.9 A Abtriebsstufe KMH 90B2/8, DH 165 V1, i = 94,4 | 81419346 | 1 |
| 9 | Planetenträger 6.5 A Abtriebsstufe KMH 90B2/8, DH 166 V1, i = 126,4 | 81419146 | 1 |
| 9 | Planetenträger 6.4 A Abtriebsstufe KMH 100B2/8 Abtriebsstufe KMH 90B2/8, DH 168 V1, i = 139,8 | 81419046 | 1 |
| 9 | Planetenträger 6.9 A Abtriebsstufe KMH 90B2/8, DH 165, 166 V2, i = 66,2; 82,5 | 81419346 | 1 |
| 9 | Planetenträger 6.4 A Abtriebsstufe KMH 100B2 Abtriebsstufe KMH 90B2/8, DH 168 V2, i = 98,1 | 81419046 | 1 |
| 9 | Planetenträger 6.9 A Abtriebsstufe KMH 100B2/12 Abtriebsstufe KMH 90B2/8, DH 168 V2, i = 82,5 | 81419346 | 1 |
| 9 | Planetenträger 6.9 A Abtriebsstufe KMH 90B2/8, DH 165 V2, i = 82,5 | 81419346 | 1 |
| 9 | Planetenträger 6.4 A Abtriebsstufe KMH 90B2/8, DH 166 V2, i = 98,1 | 81419046 | 1 |
| 9 | Planetenträger 6.4 A Abtriebsstufe KMH 112B2/8-B2/12 Abtriebsstufe KMH 90B2/8, DH 168 V2, i = 122,3 | 81419046 | 1 |
| 9 | Planetenträger 6.9 A Abtriebsstufe KMH 90B2/8, DH 166, 168 V3, i = 66,2 | 81419346 | 1 |
| 10 | Innenzahnkranz Z89M1,5 B 16 | 82018944 | 1 |
| 11 | Planetenträger 7.3 E Zwischenstufe KMH 90B2/8, DH 165 V1, i = 94,4 | 81418446 | 1 |
| 11 | Planetenträger 7.3 E Zwischenstufe KMH 90B2/8, DH 166 V1, i = 126,4 | 81418046 | 1 |
| 11 | Planetenträger 7.3 E Zwischenstufe KMH 100B2/8 Zwischenstufe KMH 90B2/8, DH 168 V1, i = 139,8 | 81417846 | 1 |
| 11 | Planetenträger 7.5 E Zwischenstufe KMH 90B2/8, DH 165 V2, i = 66,2 | 81418646 | 1 |
| 11 | Planetenträger 7.3 E Zwischenstufe KMH 90B2/8, DH 166 V2, i = 82,5 | 81418446 | 1 |
| 11 | Planetenträger 7.5 E Zwischenstufe KMH 100B2 Zwischenstufe KMH 90B2/8, DH 168 V2, i = 98,1 | 81418146 | 1 |
| 11 | Planetenträger 7.3 E Zwischenstufe KMH 100B2/12 Zwischenstufe KMH 90B2/8, DH 168 V2, i = 82,5 | 81418446 | 1 |
| 11 | Planetenträger 7.3 E Zwischenstufe KMH 90B2/8, DH 165 V2, i = 82,5 | 81418446 | 1 |
| 11 | Planetenträger 7.5 E Zwischenstufe KMH 90B2/8, DH 166 V2, i = 98,1 | 81418146 | 1 |
| 11 | Planetenträger 7.3 E Zwischenstufe KMH 112B2/8-B2/12 Zwischenstufe KMH 90B2/8, DH 168 V2, i = 122,3 | 81417846 | 1 |
| 11 | Planetenträger 7.5 E Zwischenstufe KMH 90B2/8, DH 166, 168 V3, i = 66,2 | 81418646 | 1 |
| 12 | Innensechskantzyl.Schraube M 6 X 30 | 31922999 | 4 |
| 13 | Rundmagnet 20X 6 | 82313644 | 2 |
| 15 | Innenzahnkranz Z89M1,25B 16 | 82008944 | 1 |
| 16 | Planetenträger 8.2 S Eingangsstufe KMH 100B2/8 Eingangsstufe KMH 90B2/8, DH 165, 166, 168 V1, i = 94,4; 126,4; 139,8 | 81417446 | 1 |
| 16 | Planetenträger 8.3 S Eingangsstufe KMH 90B2/8, DH 165 V2, i = 66,2 | 81417646 | 1 |
| 16 | Planetenträger 8.3 S Eingangsstufe KMH 90B2/8, DH 166 V2, i = 82,5 | 81417546 | 1 |
| 16 | Planetenträger 8.3 S Eingangsstufe KMH 100B2 Eingangsstufe KMH 90B2/8, DH 168 V2, i = 98,1 | 81417646 | 1 |
| 16 | Planetenträger 8.3 S Eingangsstufe KMH 100B2/12 Eingangsstufe KMH 90B2/8, DH 168 V2, i = 82,5 | 81417546 | 1 |
| 16 | Planetenträger 8.3 S Eingangsstufe KMH 90B2/8, DH 165 V2, i = 82,5 | 81417546 | 1 |
| 16 | Planetenträger 8.3 S Eingangsstufe KMH 90B2/8, DH 166 V2, i = 98,1 | 81417646 | 1 |
| 16 | Planetenträger 8.3 S Eingangsstufe KMH 112B2/8-B2/12 Eingangsstufe KMH 90B2/8, DH 168 V2, i = 122,3 | 81417546 | 1 |
| 16 | Planetenträger 8.3 S Eingangsstufe KMH 90B2/8, DH 166, 168 V3, i = 66,2 | 81417646 | 1 |
| 17 | Innenzahnkranz Z62M1,25B 14 | 82001044 | 1 |
| 18 | Innensechskantzyl.Schraube M 6 X 25 | 31922899 | 4 |

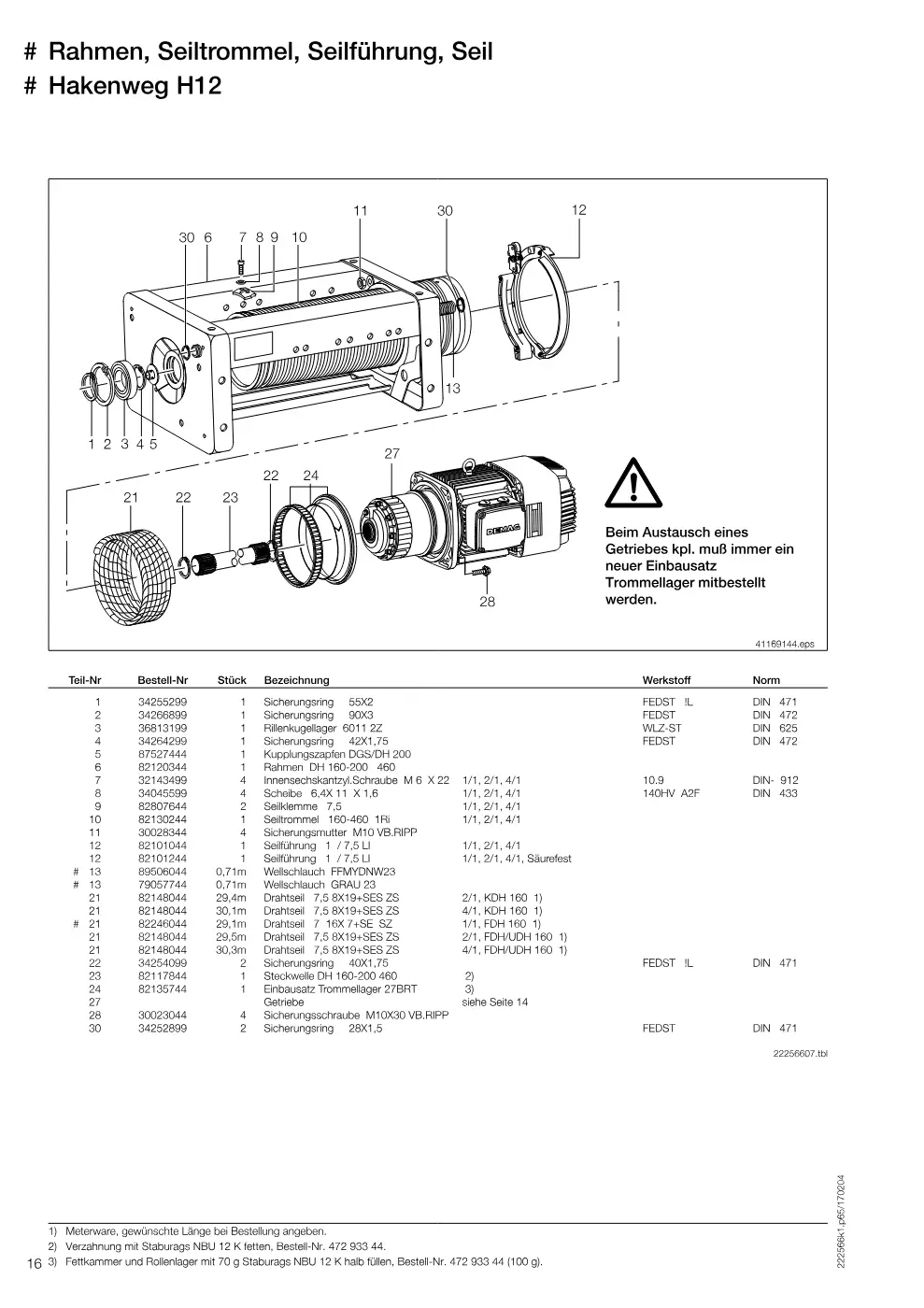

# Rahmen, Seiltrommel, Seilführung, Seil # Hakenweg H12 (Seite 16)
Diese Zeichnung im Partfinder öffnen
| Pos. | Benennung | Identnummer | Stück |
|---|---|---|---|
| 1 | Sicherungsring 55X2 | 34255299 | 1 |
| 2 | Sicherungsring 90X3 | 34266899 | 1 |
| 3 | Rillenkugellager 6011 2Z | 36813199 | 1 |
| 4 | Sicherungsring 42X1,75 | 34264299 | 1 |
| 5 | Kupplungszapfen DGS/DH 200 | 87527444 | 1 |
| 6 | Rahmen DH 160-200 460 | 82120344 → 82120333 | 1 |
| 7 | Innensechskantzyl.Schraube M 6 X 22 1/1, 2/1, 4/1 | 32143499 | 4 |
| 8 | Scheibe 6,4X 11 X 1,6 1/1, 2/1, 4/1 | 34045599 | 4 |
| 9 | Seilklemme 7,5 1/1, 2/1, 4/1 | 82807644 | 2 |
| 10 | Seiltrommel 160-460 1Ri 1/1, 2/1, 4/1 | 82130244 → 82130233 | 1 |
| 11 | Sicherungsmutter M10 VB.RIPP | 30028344 | 4 |
| 12 | Seilführung 1 / 7,5 LI 1/1, 2/1, 4/1 | 82101044 | 1 |
| 12 | Seilführung 1 / 7,5 LI 1/1, 2/1, 4/1, Säurefest | 82101244 | 1 |
| 13 | Wellschlauch FFMYDNW23 | 89506044 | 0,71 |
| 13 | Wellschlauch GRAU 23 | 79057744 | 0,71 |
| 21 | Drahtseil 7,5 8X19+SES ZS 2/1, KDH 160 | 82148044 | 29,4 |
| 21 | Drahtseil 7,5 8X19+SES ZS 4/1, KDH 160 | 82148044 | 30,1 |
| 21 | Drahtseil 7 16X 7+SE SZ 1/1, FDH 160 | 82246044 | 29,1 |
| 21 | Drahtseil 7,5 8X19+SES ZS 2/1, FDH/UDH 160 | 82148044 | 29,5 |
| 21 | Drahtseil 7,5 8X19+SES ZS 4/1, FDH/UDH 160 | 82148044 | 30,3 |
| 22 | Sicherungsring 40X1,75 | 34254099 | 2 |
| 23 | Steckwelle DH 160-200 460 | 82117844 → 82117833 | 1 |
| 24 | Einbausatz Trommellager 27BRT | 82135744 → 82135733 | 1 |
| 28 | Sicherungsschraube M10X30 VB.RIPP | 30023044 | 4 |
| 30 | Sicherungsring 28X1,5 | 34252899 | 2 |

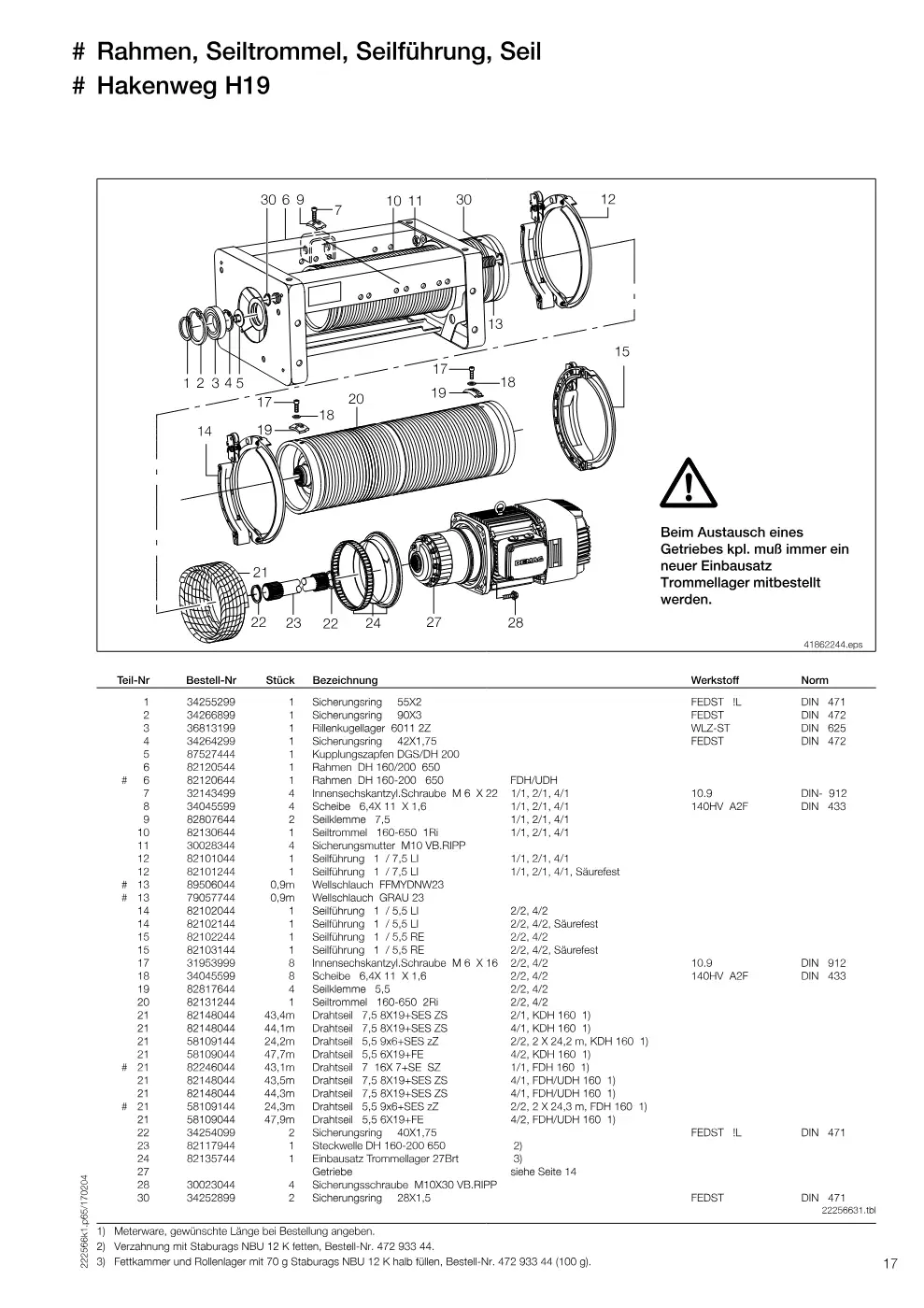

# Rahmen, Seiltrommel, Seilführung, Seil # Hakenweg H19 (Seite 17)
Diese Zeichnung im Partfinder öffnen
| Pos. | Benennung | Identnummer | Stück |
|---|---|---|---|
| 1 | Sicherungsring 55X2 | 34255299 | 1 |
| 2 | Sicherungsring 90X3 | 34266899 | 1 |
| 3 | Rillenkugellager 6011 2Z | 36813199 | 1 |
| 4 | Sicherungsring 42X1,75 | 34264299 | 1 |
| 5 | Kupplungszapfen DGS/DH 200 | 87527444 | 1 |
| 6 | Rahmen DH 160/200 650 | 82120544 → 82120533 | 1 |
| 6 | Rahmen DH 160-200 650 FDH/UDH | 82120644 | 1 |
| 7 | Innensechskantzyl.Schraube M 6 X 22 1/1, 2/1, 4/1 | 32143499 | 4 |
| 8 | Scheibe 6,4X 11 X 1,6 1/1, 2/1, 4/1 | 34045599 | 4 |
| 9 | Seilklemme 7,5 1/1, 2/1, 4/1 | 82807644 | 2 |
| 10 | Seiltrommel 160-650 1Ri 1/1, 2/1, 4/1 | 82130644 → 82130633 | 1 |
| 11 | Sicherungsmutter M10 VB.RIPP | 30028344 | 4 |
| 12 | Seilführung 1 / 7,5 LI 1/1, 2/1, 4/1 | 82101044 | 1 |
| 12 | Seilführung 1 / 7,5 LI 1/1, 2/1, 4/1, Säurefest | 82101244 | 1 |
| 13 | Wellschlauch FFMYDNW23 | 89506044 | 0,9 |
| 13 | Wellschlauch GRAU 23 | 79057744 | 0,9 |
| 14 | Seilführung 1 / 5,5 LI 2/2, 4/2 | 82102044 | 1 |
| 14 | Seilführung 1 / 5,5 LI 2/2, 4/2, Säurefest | 82102144 | 1 |
| 15 | Seilführung 1 / 5,5 RE 2/2, 4/2 | 82102244 | 1 |
| 15 | Seilführung 1 / 5,5 RE 2/2, 4/2, Säurefest | 82103144 | 1 |
| 17 | Innensechskantzyl.Schraube M 6 X 16 2/2, 4/2 | 31953999 | 8 |
| 18 | Scheibe 6,4X 11 X 1,6 2/2, 4/2 | 34045599 | 8 |
| 19 | Seilklemme 5,5 2/2, 4/2 | 82817644 | 4 |
| 20 | Seiltrommel 160-650 2Ri 2/2, 4/2 | 82131244 → 82131233 | 1 |
| 21 | Drahtseil 7,5 8X19+SES ZS 2/1, KDH 160 | 82148044 | 43,4 |
| 21 | Drahtseil 7,5 8X19+SES ZS 4/1, KDH 160 | 82148044 | 44,1 |
| 21 | Drahtseil 5,5 9x6+SES zZ 2/2, 2 X 24,2 m, KDH 160 | 58109144 | 24,2 |
| 21 | Drahtseil 5,5 6X19+FE 4/2, KDH 160 | 58109044 | 47,7 |
| 21 | Drahtseil 7 16X 7+SE SZ 1/1, FDH 160 | 82246044 | 43,1 |
| 21 | Drahtseil 7,5 8X19+SES ZS 4/1, FDH/UDH 160 | 82148044 | 43,5 |
| 21 | Drahtseil 5,5 9x6+SES zZ 2/2, 2 X 24,3 m, FDH 160 | 58109144 | 24,3 |
| 21 | Drahtseil 5,5 6X19+FE 4/2, FDH/UDH 160 | 58109044 | 47,9 |
| 22 | Sicherungsring 40X1,75 | 34254099 | 2 |
| 23 | Steckwelle DH 160-200 650 | 82117944 → 82117933 | 1 |
| 24 | Einbausatz Trommellager 27Brt | 82135744 → 82135733 | 1 |
| 28 | Sicherungsschraube M10X30 VB.RIPP | 30023044 | 4 |
| 30 | Sicherungsring 28X1,5 | 34252899 | 2 |

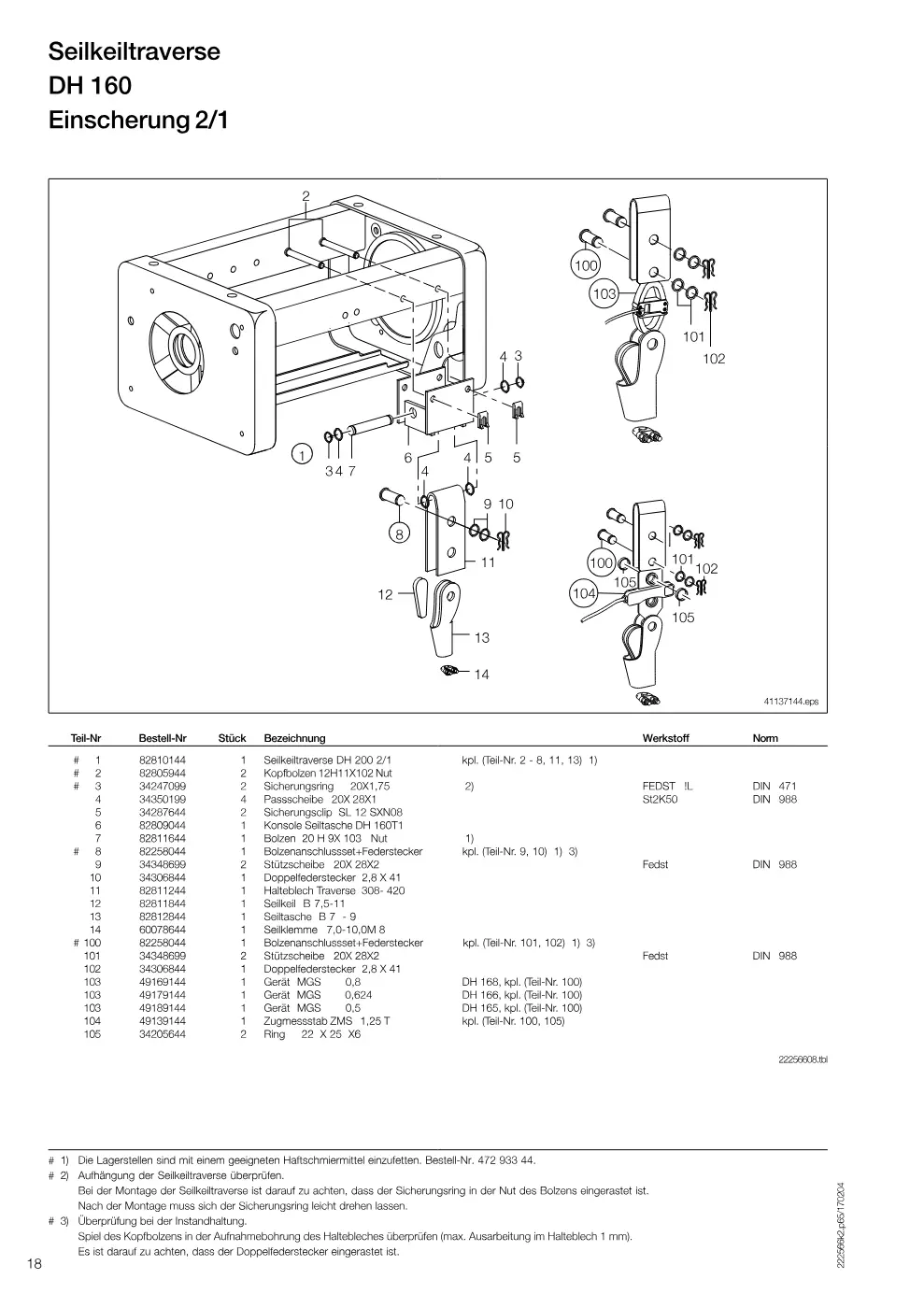

Seilkeiltraverse DH 160 (Seite 18)
Diese Zeichnung im Partfinder öffnen
| Pos. | Benennung | Identnummer | Stück |
|---|---|---|---|
| 1 | Seilkeiltraverse DH 200 2/1 kpl. (Teil-Nr. 2 - 8, 11, 13) | 82810144 | 1 |
| 2 | Kopfbolzen 12H11X102 Nut | 82805944 | 2 |
| 3 | Sicherungsring 20X1,75 | 34247099 | 2 |
| 4 | Passscheibe 20X 28X1 | 34350199 | 4 |
| 5 | Sicherungsclip SL 12 SXN08 | 34287644 | 2 |
| 6 | Konsole Seiltasche DH 160T1 | 82809044 | 1 |
| 7 | Bolzen 20 H 9X 103 Nut | 82811644 | 1 |
| 8 | Bolzenanschlussset+Federstecker kpl. (Teil-Nr. 9, 10) | 82258044 → 82258033 | 1 |
| 9 | Stützscheibe 20X 28X2 | 34348699 | 2 |
| 10 | Doppelfederstecker 2,8 X 41 | 34306844 | 1 |
| 11 | Halteblech Traverse 308- 420 | 82811244 | 1 |
| 12 | Seilkeil B 7,5-11 | 82811844 | 1 |
| 13 | Seiltasche B 7 - 9 | 82812844 → 82810133 | 1 |
| 14 | Seilklemme 7,0-10,0M 8 | 60078644 | 1 |
| 100 | Bolzenanschlussset+Federstecker kpl. (Teil-Nr. 101, 102) | 82258044 → 82258033 | 1 |
| 101 | Stützscheibe 20X 28X2 | 34348699 | 2 |
| 102 | Doppelfederstecker 2,8 X 41 | 34306844 | 1 |
| 103 | Gerät MGS 0,8 DH 168, kpl. (Teil-Nr. 100) | 49169144 | 1 |
| 103 | Gerät MGS 0,624 DH 166, kpl. (Teil-Nr. 100) | 49179144 | 1 |
| 103 | Gerät MGS 0,5 DH 165, kpl. (Teil-Nr. 100) | 49189144 | 1 |
| 104 | Zugmessstab ZMS 1,25 T kpl. (Teil-Nr. 100, 105) | 49139144 | 1 |
| 105 | Ring 22 X 25 X6 | 34205644 | 2 |

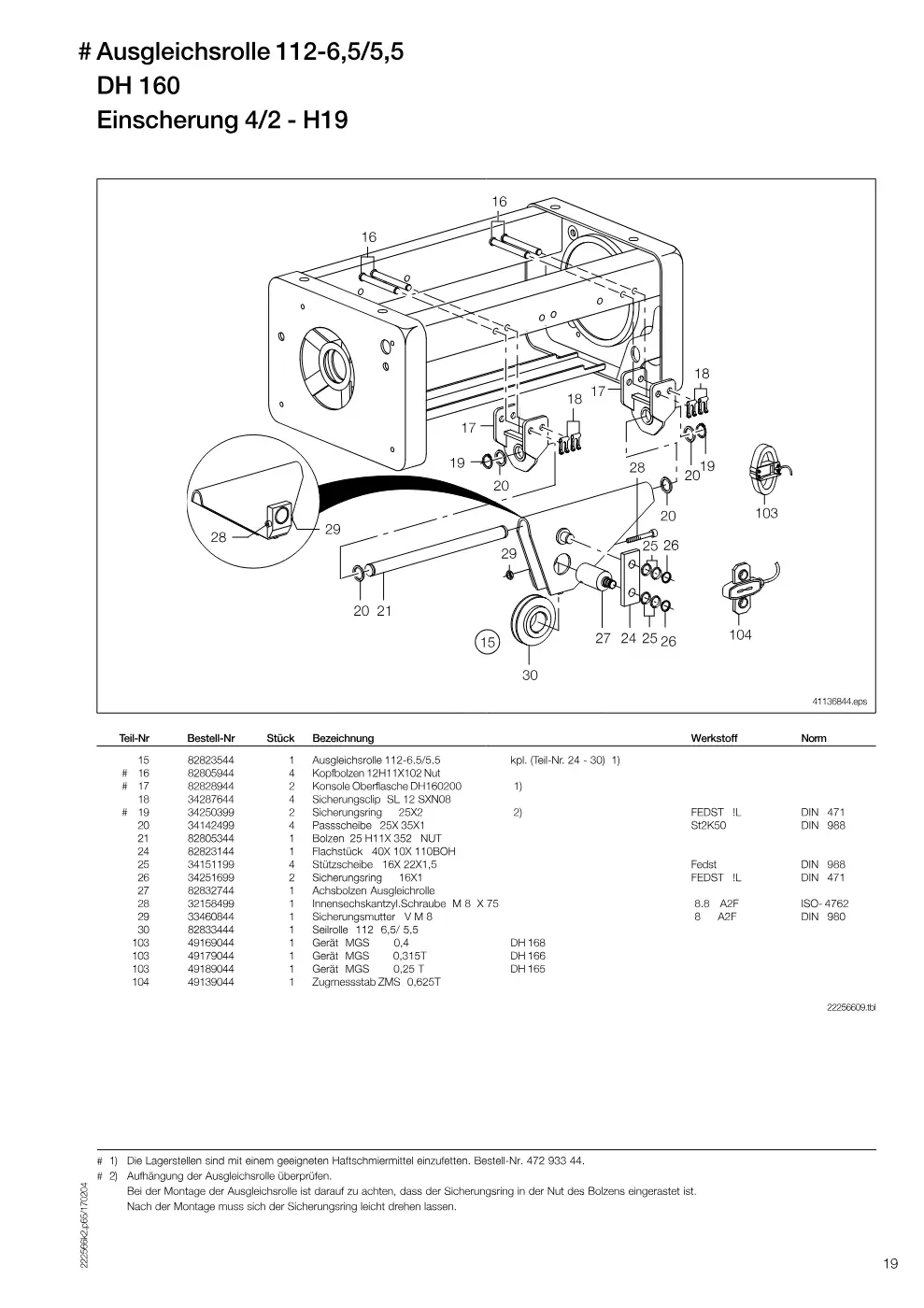

# Ausgleichsrolle 112-6,5/5,5 DH 160 (Seite 19)
Diese Zeichnung im Partfinder öffnen
| Pos. | Benennung | Identnummer | Stück |
|---|---|---|---|
| 15 | Ausgleichsrolle 112-6.5/5.5 kpl. (Teil-Nr. 24 - 30) | 82823544 | 1 |
| 16 | Kopfbolzen 12H11X102 Nut | 82805944 | 4 |
| 17 | Konsole Oberflasche DH160200 | 82828944 | 2 |
| 18 | Sicherungsclip SL 12 SXN08 | 34287644 | 4 |
| 19 | Sicherungsring 25X2 | 34250399 | 2 |
| 20 | Passscheibe 25X 35X1 | 34142499 | 4 |
| 21 | Bolzen 25 H11X 352 NUT | 82805344 | 1 |
| 24 | Flachstück 40X 10X 110BOH | 82823144 | 1 |
| 25 | Stützscheibe 16X 22X1,5 | 34151199 | 4 |
| 26 | Sicherungsring 16X1 | 34251699 | 2 |
| 27 | Achsbolzen Ausgleichrolle | 82832744 | 1 |
| 28 | Innensechskantzyl.Schraube M 8 X 75 | 32158499 | 1 |
| 29 | Sicherungsmutter V M 8 | 33460844 | 1 |
| 30 | Seilrolle 112 6,5/ 5,5 | 82833444 | 1 |
| 103 | Gerät MGS 0,4 DH 168 | 49169044 | 1 |
| 103 | Gerät MGS 0,315T DH 166 | 49179044 | 1 |
| 103 | Gerät MGS 0,25 T DH 165 | 49189044 | 1 |
| 104 | Zugmessstab ZMS 0,625T | 49139044 | 1 |

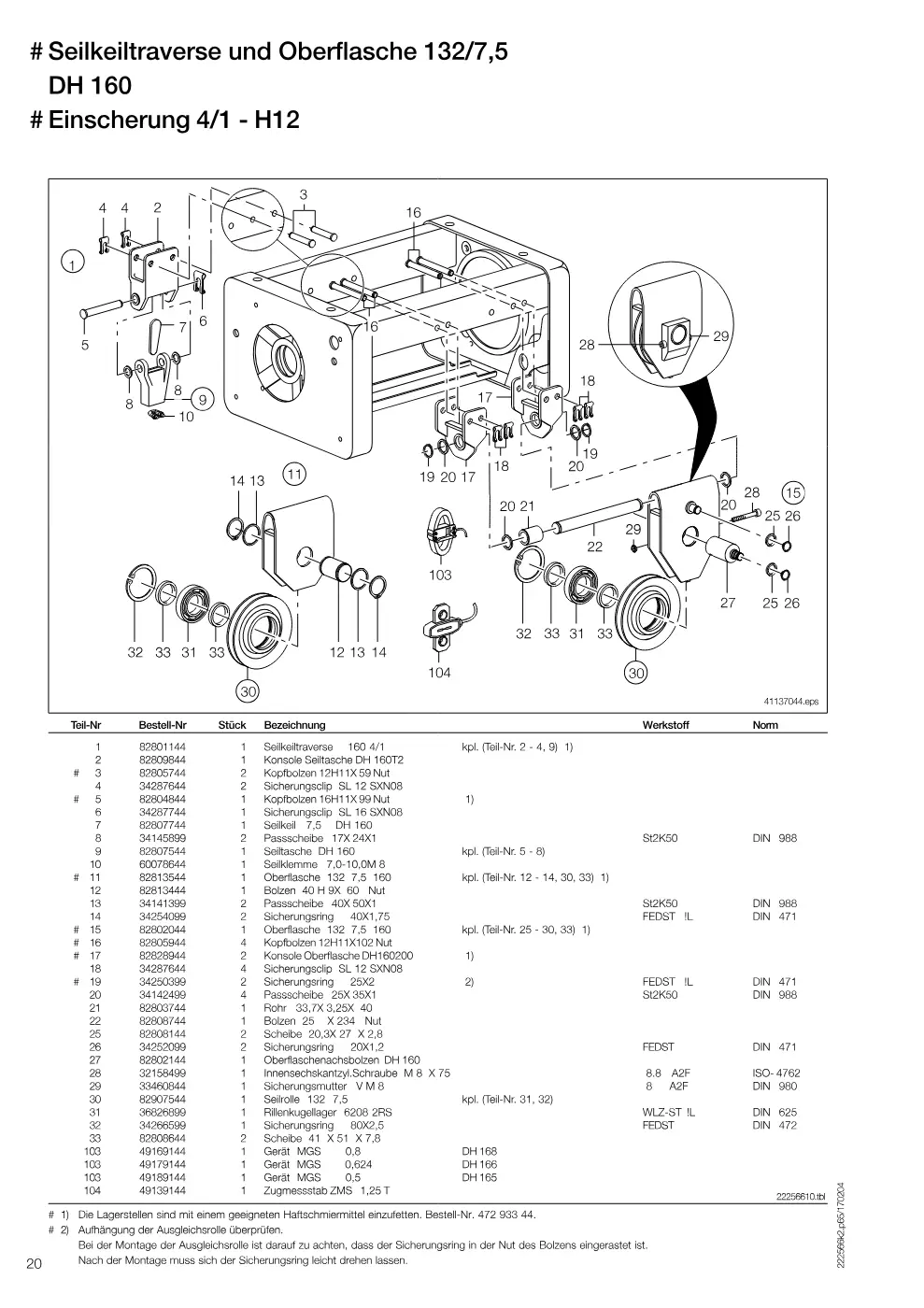

# Seilkeiltraverse und Oberflasche 132/7,5 DH 160 (Seite 20)
Diese Zeichnung im Partfinder öffnen
| Pos. | Benennung | Identnummer | Stück |
|---|---|---|---|
| 1 | Seilkeiltraverse 160 4/1 kpl. (Teil-Nr. 2 - 4 | 82801144 → 82801133 | 1 |
| 2 | Konsole Seiltasche DH 160T2 | 82809844 | 1 |
| 3 | Kopfbolzen 12H11X 59 Nut | 82805744 | 2 |
| 4 | Sicherungsclip SL 12 SXN08 | 34287644 | 2 |
| 5 | Kopfbolzen 16H11X 99 Nut | 82804844 | 1 |
| 6 | Sicherungsclip SL 16 SXN08 | 34287744 | 1 |
| 7 | Seilkeil 7,5 DH 160 | 82807744 | 1 |
| 8 | Passscheibe 17X 24X1 | 34145899 | 2 |
| 9 | Seiltasche DH 160 kpl. (Teil-Nr. 5 - | 82807544 → 82807533 | 1 |
| 10 | Seilklemme 7,0-10,0M 8 | 60078644 | 1 |
| 11 | Oberflasche 132 7,5 160 kpl. (Teil-Nr. 12 - 14, 30, 33) | 82813544 | 1 |
| 12 | Bolzen 40 H 9X 60 Nut | 82813444 | 1 |
| 13 | Passscheibe 40X 50X1 | 34141399 | 2 |
| 14 | Sicherungsring 40X1,75 | 34254099 | 2 |
| 15 | Oberflasche 132 7,5 160 kpl. (Teil-Nr. 25 - 30, 33) | 82802044 → 82802033 | 1 |
| 16 | Kopfbolzen 12H11X102 Nut | 82805944 | 4 |
| 17 | Konsole Oberflasche DH160200 | 82828944 | 2 |
| 18 | Sicherungsclip SL 12 SXN08 | 34287644 | 4 |
| 19 | Sicherungsring 25X2 | 34250399 | 2 |
| 20 | Passscheibe 25X 35X1 | 34142499 | 4 |
| 21 | Rohr 33,7X 3,25X 40 | 82803744 | 1 |
| 22 | Bolzen 25 X 234 Nut | 82808744 | 1 |
| 25 | Scheibe 20,3X 27 X 2,8 | 82808144 | 2 |
| 26 | Sicherungsring 20X1,2 | 34252099 | 2 |
| 27 | Oberflaschenachsbolzen DH 160 | 82802144 | 1 |
| 28 | Innensechskantzyl.Schraube M 8 X 75 | 32158499 | 1 |
| 29 | Sicherungsmutter V M 8 | 33460844 | 1 |
| 30 | Seilrolle 132 7,5 kpl. (Teil-Nr. 31, 32) | 82907544 → 82907533 | 1 |
| 31 | Rillenkugellager 6208 2RS | 36826899 | 1 |
| 32 | Sicherungsring 80X2,5 | 34266599 | 1 |
| 33 | Scheibe 41 X 51 X 7,8 | 82808644 | 2 |
| 103 | Gerät MGS 0,8 DH 168 | 49169144 | 1 |
| 103 | Gerät MGS 0,624 DH 166 | 49179144 | 1 |
| 103 | Gerät MGS 0,5 DH 165 | 49189144 | 1 |
| 104 | Zugmessstab ZMS 1,25 T | 49139144 | 1 |

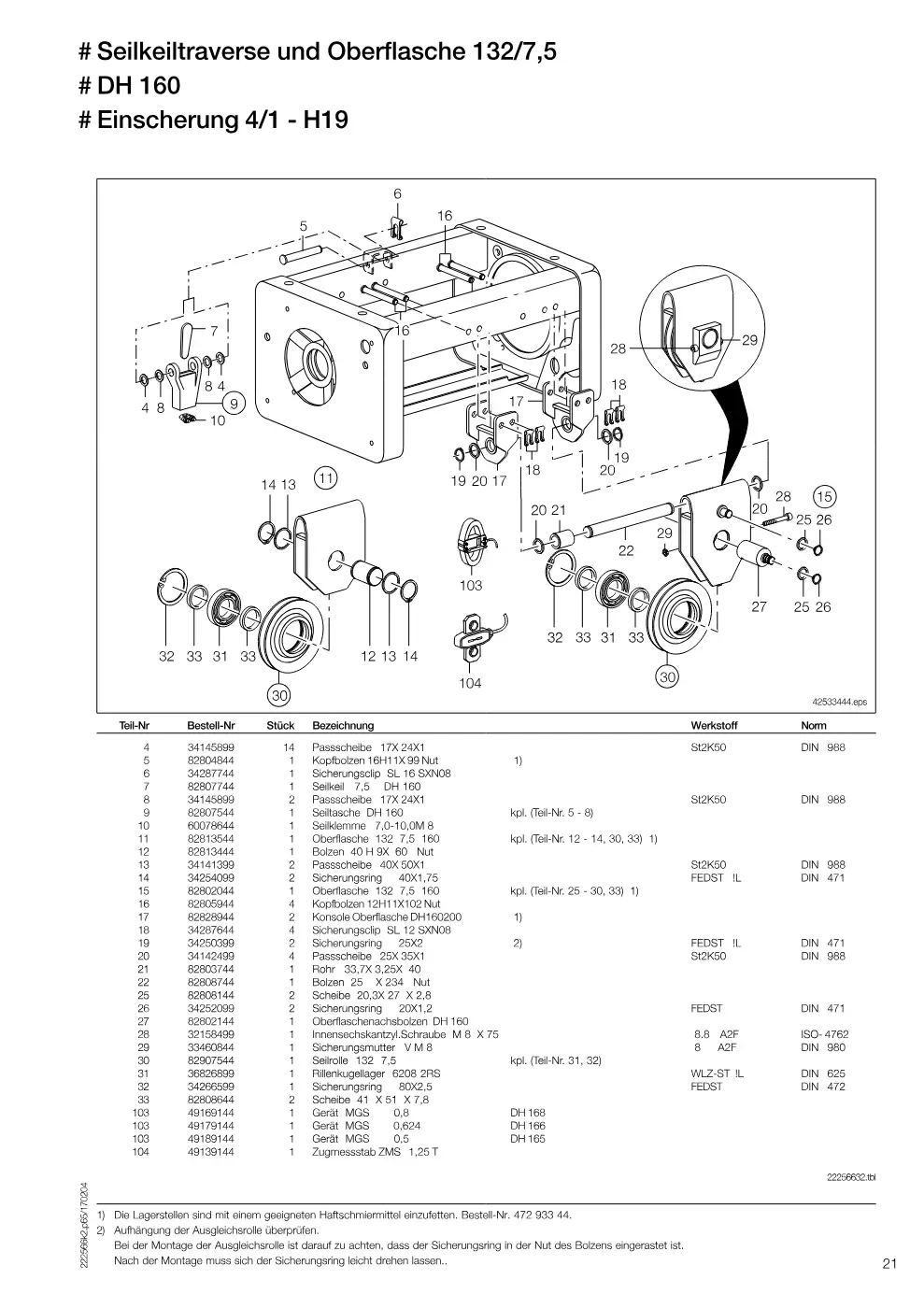

# Seilkeiltraverse und Oberflasche 132/7,5 # DH 160 (Seite 21)
Diese Zeichnung im Partfinder öffnen
| Pos. | Benennung | Identnummer | Stück |
|---|---|---|---|
| 4 | Passscheibe 17X 24X1 | 34145899 | 14 |
| 5 | Kopfbolzen 16H11X 99 Nut | 82804844 | 1 |
| 6 | Sicherungsclip SL 16 SXN08 | 34287744 | 1 |
| 7 | Seilkeil 7,5 DH 160 | 82807744 | 1 |
| 8 | Passscheibe 17X 24X1 | 34145899 | 2 |
| 9 | Seiltasche DH 160 kpl. (Teil-Nr. 5 - | 82807544 → 82807533 | 1 |
| 10 | Seilklemme 7,0-10,0M 8 | 60078644 | 1 |
| 11 | Oberflasche 132 7,5 160 kpl. (Teil-Nr. 12 - 14, 30, 33) | 82813544 | 1 |
| 12 | Bolzen 40 H 9X 60 Nut | 82813444 | 1 |
| 13 | Passscheibe 40X 50X1 | 34141399 | 2 |
| 14 | Sicherungsring 40X1,75 | 34254099 | 2 |
| 15 | Oberflasche 132 7,5 160 kpl. (Teil-Nr. 25 - 30, 33) | 82802044 → 82802033 | 1 |
| 16 | Kopfbolzen 12H11X102 Nut | 82805944 | 4 |
| 17 | Konsole Oberflasche DH160200 | 82828944 | 2 |
| 18 | Sicherungsclip SL 12 SXN08 | 34287644 | 4 |
| 19 | Sicherungsring 25X2 | 34250399 | 2 |
| 20 | Passscheibe 25X 35X1 | 34142499 | 4 |
| 21 | Rohr 33,7X 3,25X 40 | 82803744 | 1 |
| 22 | Bolzen 25 X 234 Nut | 82808744 | 1 |
| 25 | Scheibe 20,3X 27 X 2,8 | 82808144 | 2 |
| 26 | Sicherungsring 20X1,2 | 34252099 | 2 |
| 27 | Oberflaschenachsbolzen DH 160 | 82802144 | 1 |
| 28 | Innensechskantzyl.Schraube M 8 X 75 | 32158499 | 1 |
| 29 | Sicherungsmutter V M 8 | 33460844 | 1 |
| 30 | Seilrolle 132 7,5 kpl. (Teil-Nr. 31, 32) | 82907544 → 82907533 | 1 |
| 31 | Rillenkugellager 6208 2RS | 36826899 | 1 |
| 32 | Sicherungsring 80X2,5 | 34266599 | 1 |
| 33 | Scheibe 41 X 51 X 7,8 | 82808644 | 2 |
| 103 | Gerät MGS 0,8 DH 168 | 49169144 | 1 |
| 103 | Gerät MGS 0,624 DH 166 | 49179144 | 1 |
| 103 | Gerät MGS 0,5 DH 165 | 49189144 | 1 |
| 104 | Zugmessstab ZMS 1,25 T | 49139144 | 1 |

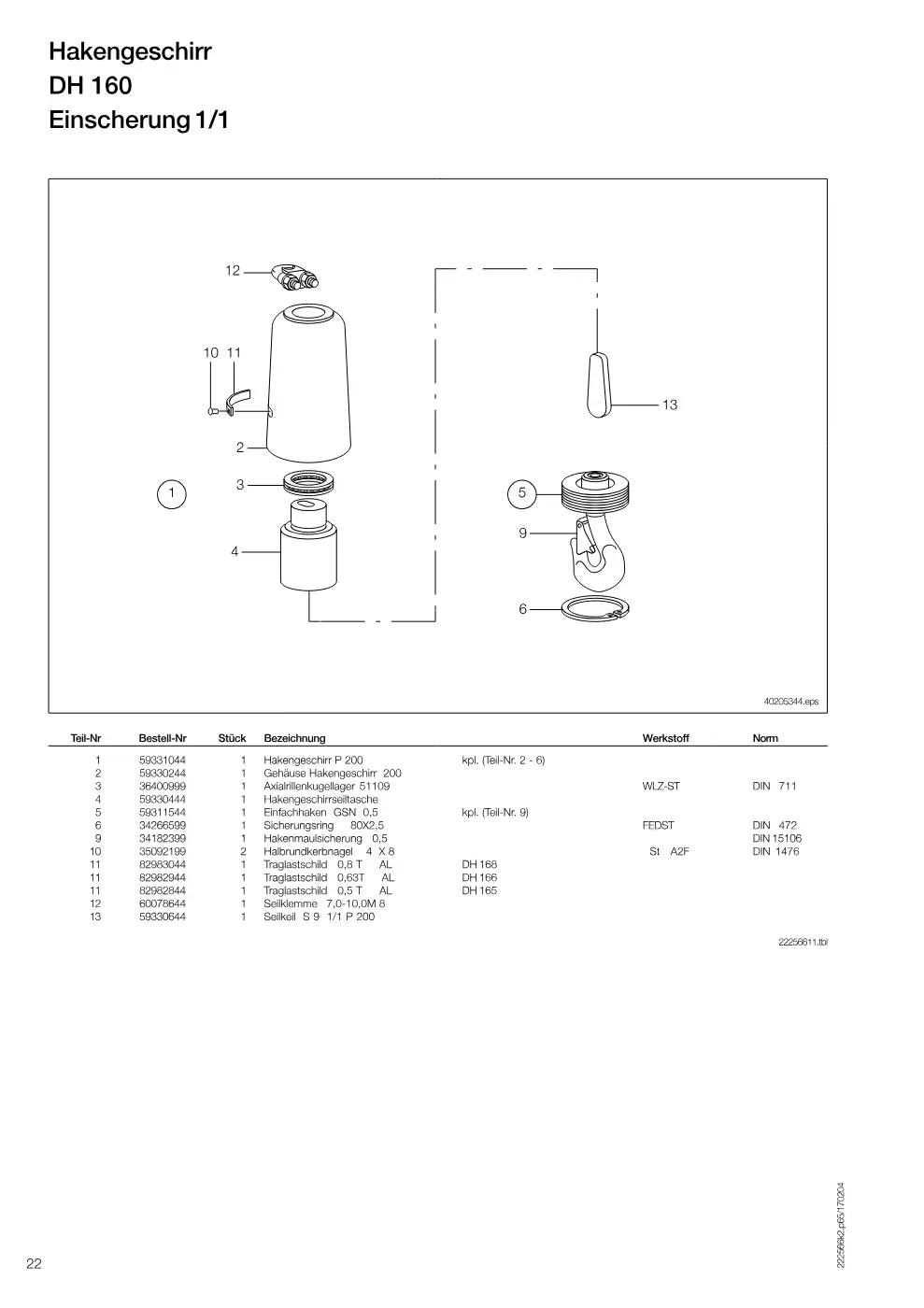

Hakengeschirr DH 160 (Seite 22)
Diese Zeichnung im Partfinder öffnen
| Pos. | Benennung | Identnummer | Stück |
|---|---|---|---|
| 1 | Hakengeschirr P 200 kpl. (Teil-Nr. 2 - | 59331044 | 1 |
| 2 | Gehäuse Hakengeschirr 200 | 59330244 | 1 |
| 3 | Axialrillenkugellager 51109 | 36400999 | 1 |
| 4 | Hakengeschirrseiltasche | 59330444 | 1 |
| 5 | Einfachhaken GSN 0,5 kpl. (Teil-Nr. | 59311544 | 1 |
| 6 | Sicherungsring 80X2,5 | 34266599 | 1 |
| 9 | Hakenmaulsicherung 0,5 | 34182399 → 34182333 | 1 |
| 10 | Halbrundkerbnagel 4 X 8 | 35092199 | 2 |
| 11 | Traglastschild 0,8 T AL DH 168 | 82983044 | 1 |
| 11 | Traglastschild 0,63T AL DH 166 | 82982944 | 1 |
| 11 | Traglastschild 0,5 T AL DH 165 | 82982844 | 1 |
| 12 | Seilklemme 7,0-10,0M 8 | 60078644 | 1 |
| 13 | Seilkeil S 9 1/1 P 200 | 59330644 | 1 |

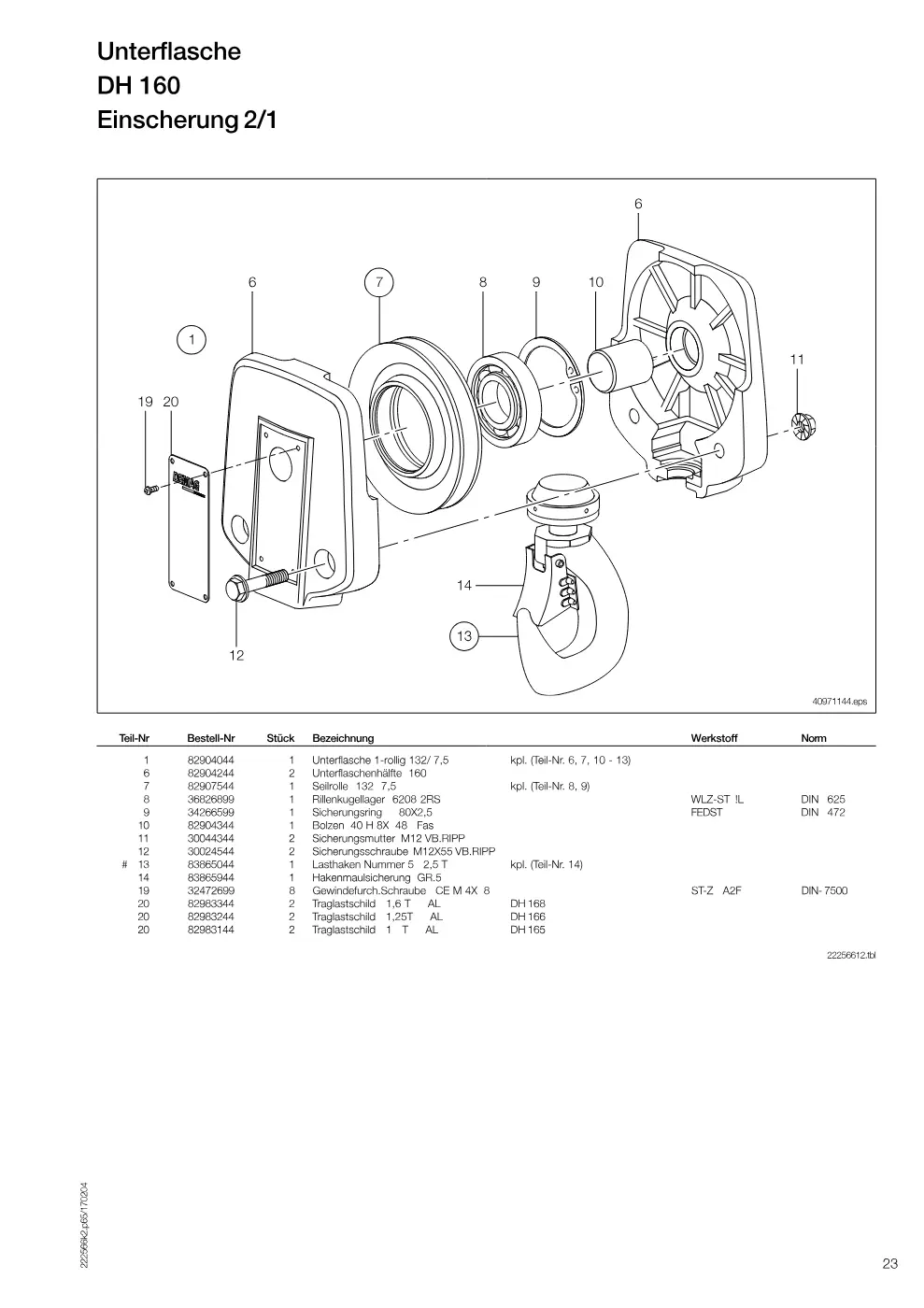

Unterflasche DH 160 (Seite 23)
Diese Zeichnung im Partfinder öffnen
| Pos. | Benennung | Identnummer | Stück |
|---|---|---|---|
| 1 | Unterflasche 1-rollig 132/ 7,5 kpl. (Teil-Nr. 6, 7, 10 - 13) | 82904044 → 82904033 | 1 |
| 6 | Unterflaschenhälfte 160 | 82904244 | 2 |
| 7 | Seilrolle 132 7,5 kpl. (Teil-Nr. 8 | 82907544 → 82907533 | 1 |
| 8 | Rillenkugellager 6208 2RS | 36826899 | 1 |
| 9 | Sicherungsring 80X2,5 | 34266599 | 1 |
| 10 | Bolzen 40 H 8X 48 Fas | 82904344 | 1 |
| 11 | Sicherungsmutter M12 VB.RIPP | 30044344 | 2 |
| 12 | Sicherungsschraube M12X55 VB.RIPP | 30024544 | 2 |
| 13 | Lasthaken Nummer 5 2,5 T kpl. (Teil-Nr. 14) | 83865044 | 1 |
| 14 | Hakenmaulsicherung GR.5 | 83865944 → 83865633 | 1 |
| 19 | Gewindefurch.Schraube CE M 4X 8 | 32472699 | 8 |
| 20 | Traglastschild 1,6 T AL DH 168 | 82983344 | 2 |
| 20 | Traglastschild 1,25T AL DH 166 | 82983244 | 2 |
| 20 | Traglastschild 1 T AL DH 165 | 82983144 | 2 |

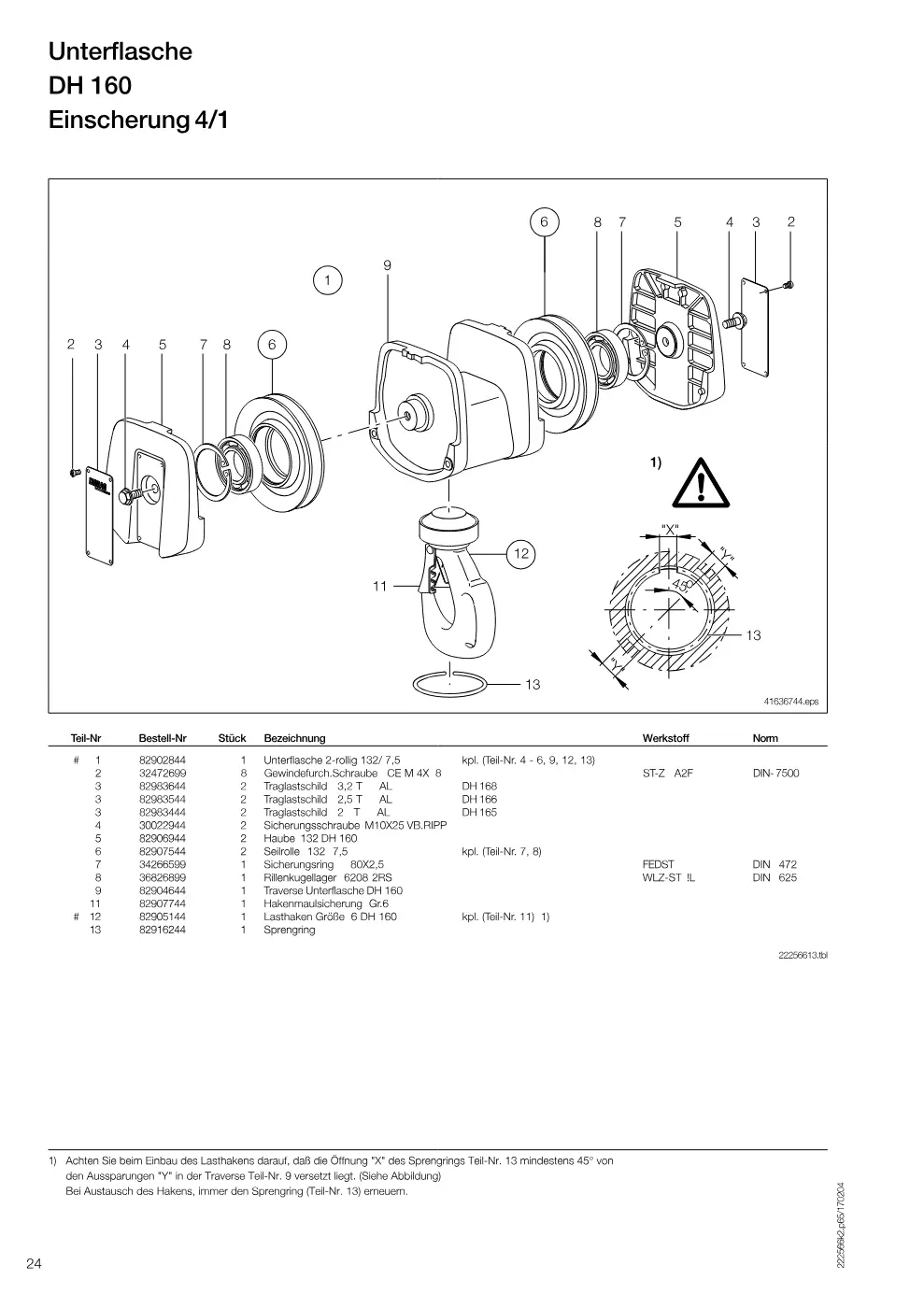

Unterflasche DH 160 (Seite 24)
Diese Zeichnung im Partfinder öffnen
| Pos. | Benennung | Identnummer | Stück |
|---|---|---|---|
| 1 | Unterflasche 2-rollig 132/ 7,5 kpl. (Teil-Nr. 4 - 6, 9, 12, 13) | 82902844 → 82902833 | 1 |
| 2 | Gewindefurch.Schraube CE M 4X 8 | 32472699 | 8 |
| 3 | Traglastschild 3,2 T AL DH 168 | 82983644 | 2 |
| 3 | Traglastschild 2,5 T AL DH 166 | 82983544 | 2 |
| 3 | Traglastschild 2 T AL DH 165 | 82983444 | 2 |
| 4 | Sicherungsschraube M10X25 VB.RIPP | 30022944 | 2 |
| 5 | Haube 132 DH 160 | 82906944 → 82906933 | 2 |
| 6 | Seilrolle 132 7,5 kpl. (Teil-Nr. 7 | 82907544 → 82907533 | 2 |
| 7 | Sicherungsring 80X2,5 | 34266599 | 1 |
| 8 | Rillenkugellager 6208 2RS | 36826899 | 1 |
| 9 | Traverse Unterflasche DH 160 | 82904644 | 1 |
| 11 | Hakenmaulsicherung Gr.6 | 82907744 → 82907733 | 1 |
| 12 | Lasthaken Größe 6 DH 160 kpl. (Teil-Nr. 11) | 82905144 → 82905133 | 1 |
| 13 | Sprengring | 82916244 | 1 |

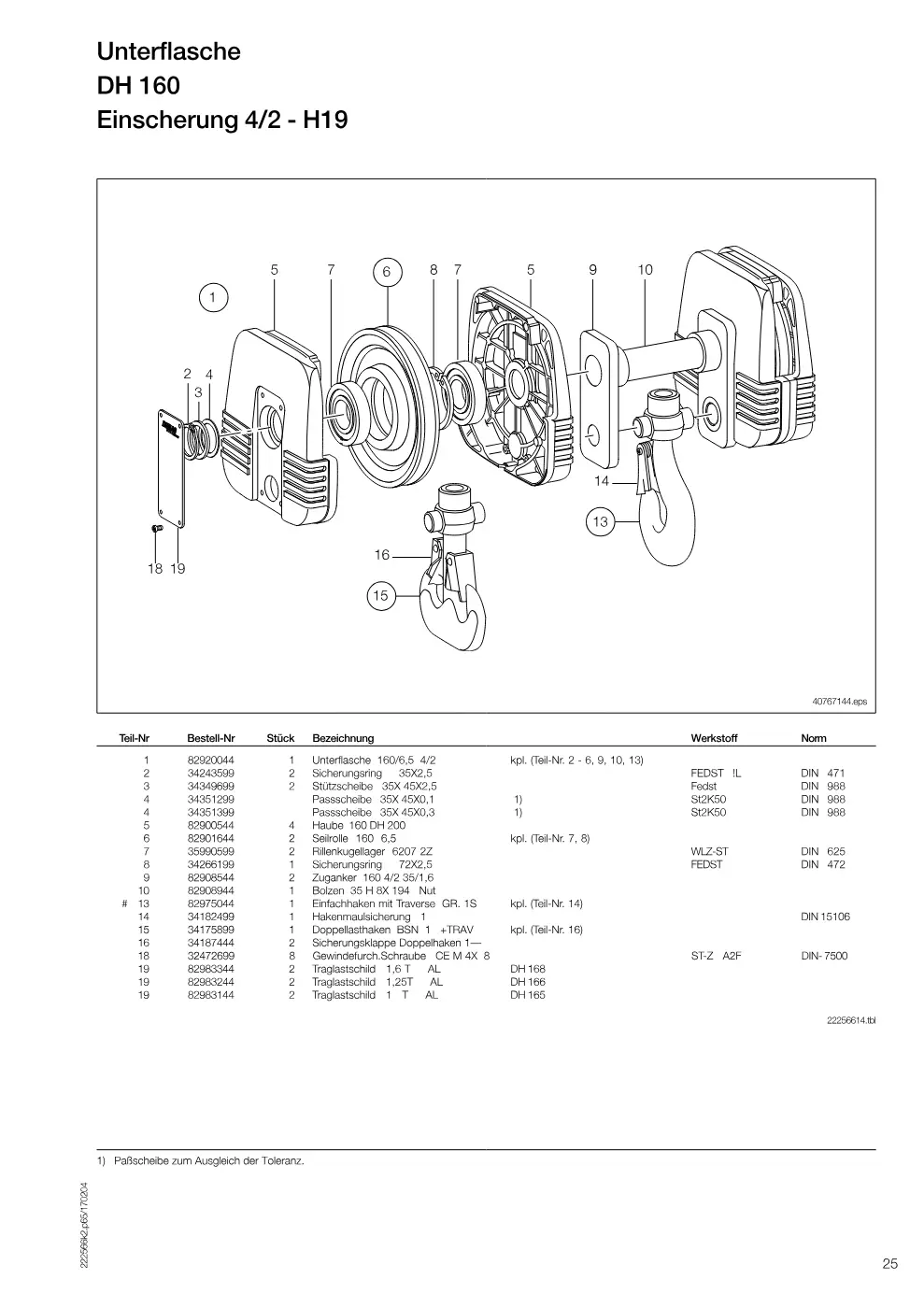

Unterflasche DH 160 (Seite 25)
Diese Zeichnung im Partfinder öffnen
| Pos. | Benennung | Identnummer | Stück |
|---|---|---|---|
| 1 | Unterflasche 160/6,5 4/2 kpl. (Teil-Nr. 2 - 6, 9, 10, 13) | 82920044 | 1 |
| 2 | Sicherungsring 35X2,5 | 34243599 | 2 |
| 3 | Stützscheibe 35X 45X2,5 | 34349699 | 2 |
| 4 | Passscheibe 35X 45X0,1 | 34351299 | |
| 4 | Passscheibe 35X 45X0,3 | 34351399 | |
| 5 | Haube 160 DH 200 | 82900544 | 4 |
| 6 | Seilrolle 160 6,5 kpl. (Teil-Nr. 7 | 82901644 → 82901633 | 2 |
| 7 | Rillenkugellager 6207 2Z | 35990599 | 2 |
| 8 | Sicherungsring 72X2,5 | 34266199 | 1 |
| 9 | Zuganker 160 4/2 35/1,6 | 82908544 | 2 |
| 10 | Bolzen 35 H 8X 194 Nut | 82908944 | 1 |
| 13 | Einfachhaken mit Traverse GR. 1S kpl. (Teil-Nr. 14) | 82975044 → 82975033 | 1 |
| 14 | Hakenmaulsicherung 1 | 34182499 → 34182433 | 1 |
| 15 | Doppellasthaken BSN 1 +TRAV kpl. (Teil-Nr. 16) | 34175899 | 1 |
| 16 | Sicherungsklappe Doppelhaken 1— | 34187444 | 2 |
| 18 | Gewindefurch.Schraube CE M 4X 8 | 32472699 | 8 |
| 19 | Traglastschild 1,6 T AL DH 168 | 82983344 | 2 |
| 19 | Traglastschild 1,25T AL DH 166 | 82983244 | 2 |
| 19 | Traglastschild 1 T AL DH 165 | 82983144 | 2 |

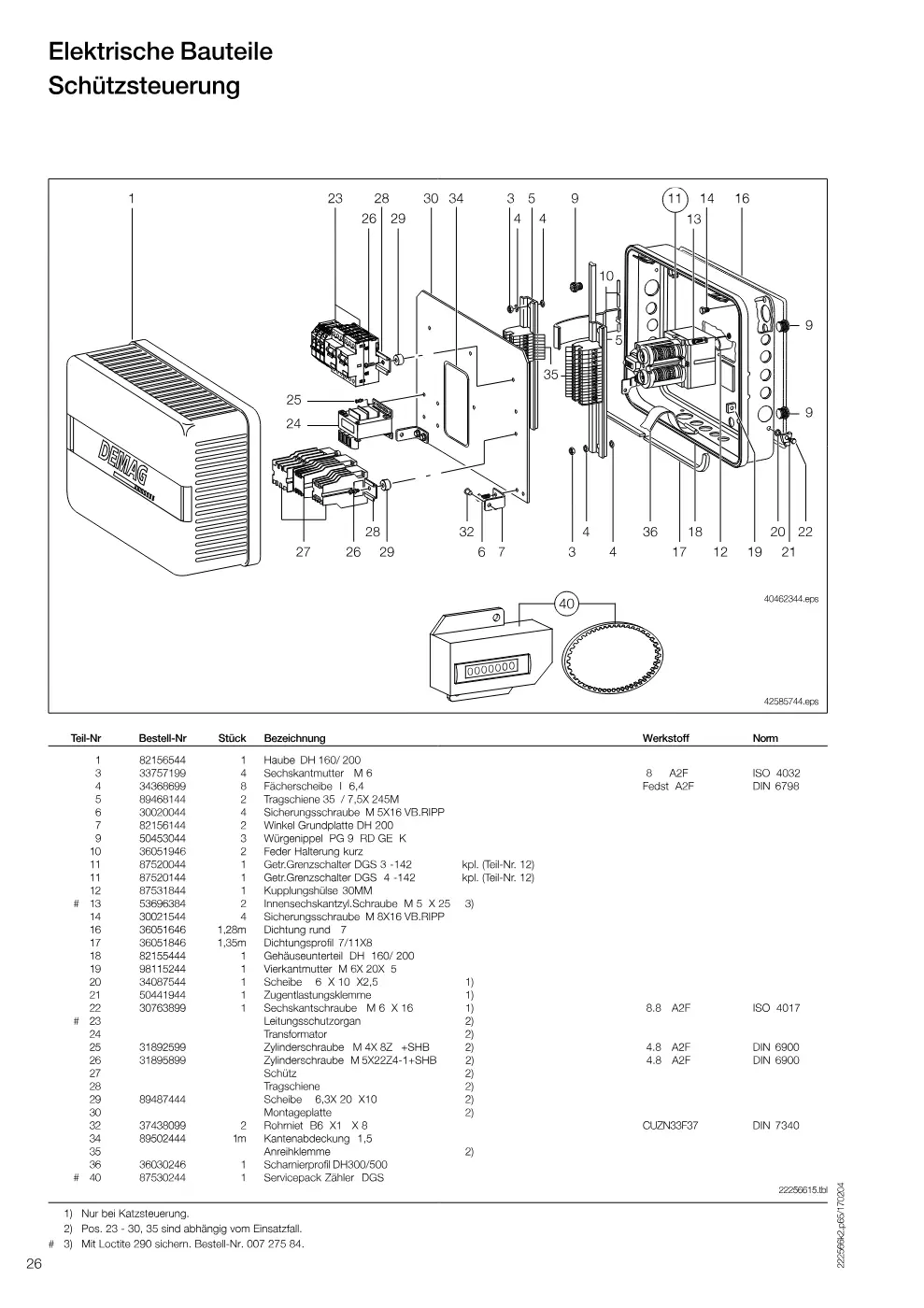

Elektrische Bauteile Schützsteuerung (Seite 26)
Diese Zeichnung im Partfinder öffnen
| Pos. | Benennung | Identnummer | Stück |
|---|---|---|---|
| 1 | Haube DH 160/ 200 | 82156544 | 1 |
| 3 | Sechskantmutter M 6 | 33757199 | 4 |
| 4 | Fächerscheibe I 6,4 | 34368699 | 8 |
| 5 | Tragschiene 35 / 7,5X 245M | 89468144 | 2 |
| 6 | Sicherungsschraube M 5X16 VB.RIPP | 30020044 | 4 |
| 7 | Winkel Grundplatte DH 200 | 82156144 | 2 |
| 9 | Würgenippel PG 9 RD GE K | 50453044 | 3 |
| 10 | Feder Halterung kurz | 36051946 | 2 |
| 11 | Getr.Grenzschalter DGS 3 -142 kpl. (Teil-Nr. 12) | 87520044 → 87520033 | 1 |
| 11 | Getr.Grenzschalter DGS 4 -142 kpl. (Teil-Nr. 12) | 87520144 → 87520133 | 1 |
| 12 | Kupplungshülse 30MM | 87531844 | 1 |
| 13 | Innensechskantzyl.Schraube M 5 X 25 | 53696384 | 2 |
| 14 | Sicherungsschraube M 8X16 VB.RIPP | 30021544 | 4 |
| 16 | Dichtung rund 7 | 36051646 | 1,28 |
| 17 | Dichtungsprofil 7/11X8 | 36051846 | 1,35 |
| 18 | Gehäuseunterteil DH 160/ 200 | 82155444 | 1 |
| 19 | Vierkantmutter M 6X 20X 5 | 98115244 | 1 |
| 20 | Scheibe 6 X 10 X2,5 | 34087544 | 1 |
| 21 | Zugentlastungsklemme | 50441944 | 1 |
| 22 | Sechskantschraube M 6 X 16 | 30763899 | 1 |
| 25 | Zylinderschraube M 4X 8Z +SHB | 31892599 | |
| 26 | Zylinderschraube M 5X22Z4-1+SHB | 31895899 | |
| 29 | Scheibe 6,3X 20 X10 | 89487444 | |
| 32 | Rohrniet B6 X1 X 8 | 37438099 | 2 |
| 34 | Kantenabdeckung 1,5 | 89502444 | 1 |
| 36 | Scharnierprofil DH300/500 | 36030246 | 1 |
| 40 | Servicepack Zähler DGS | 87530244 | 1 |

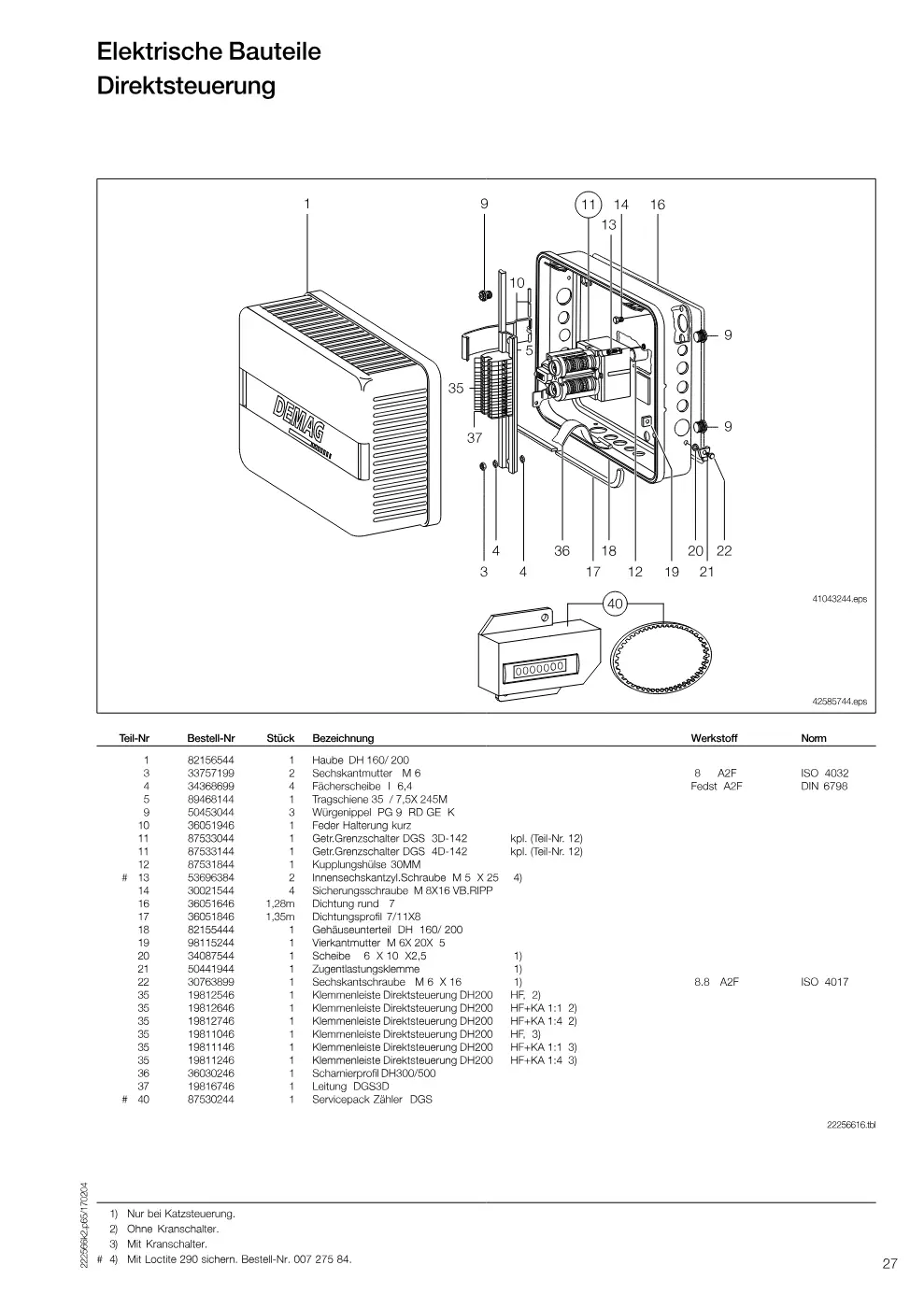

Elektrische Bauteile Direktsteuerung (Seite 27)
Diese Zeichnung im Partfinder öffnen
| Pos. | Benennung | Identnummer | Stück |
|---|---|---|---|
| 1 | Haube DH 160/ 200 | 82156544 | 1 |
| 3 | Sechskantmutter M 6 | 33757199 | 2 |
| 4 | Fächerscheibe I 6,4 | 34368699 | 4 |
| 5 | Tragschiene 35 / 7,5X 245M | 89468144 | 1 |
| 9 | Würgenippel PG 9 RD GE K | 50453044 | 3 |
| 10 | Feder Halterung kurz | 36051946 | 1 |
| 11 | Getr.Grenzschalter DGS 3D-142 kpl. (Teil-Nr. 12) | 87533044 | 1 |
| 11 | Getr.Grenzschalter DGS 4D-142 kpl. (Teil-Nr. 12) | 87533144 | 1 |
| 12 | Kupplungshülse 30MM | 87531844 | 1 |
| 13 | Innensechskantzyl.Schraube M 5 X 25 | 53696384 | 2 |
| 14 | Sicherungsschraube M 8X16 VB.RIPP | 30021544 | 4 |
| 16 | Dichtung rund 7 | 36051646 | 1,28 |
| 17 | Dichtungsprofil 7/11X8 | 36051846 | 1,35 |
| 18 | Gehäuseunterteil DH 160/ 200 | 82155444 | 1 |
| 19 | Vierkantmutter M 6X 20X 5 | 98115244 | 1 |
| 20 | Scheibe 6 X 10 X2,5 | 34087544 | 1 |
| 21 | Zugentlastungsklemme | 50441944 | 1 |
| 22 | Sechskantschraube M 6 X 16 | 30763899 | 1 |
| 35 | Klemmenleiste Direktsteuerung DH200 HF | 19812546 | 1 |
| 35 | Klemmenleiste Direktsteuerung DH200 HF+KA 1:1 | 19812646 | 1 |
| 35 | Klemmenleiste Direktsteuerung DH200 HF+KA 1:4 | 19812746 | 1 |
| 35 | Klemmenleiste Direktsteuerung DH200 HF | 19811046 | 1 |
| 35 | Klemmenleiste Direktsteuerung DH200 HF+KA 1:1 | 19811146 | 1 |
| 35 | Klemmenleiste Direktsteuerung DH200 HF+KA 1:4 | 19811246 | 1 |
| 36 | Scharnierprofil DH300/500 | 36030246 | 1 |
| 37 | Leitung DGS3D | 19816746 | 1 |
| 40 | Servicepack Zähler DGS | 87530244 | 1 |

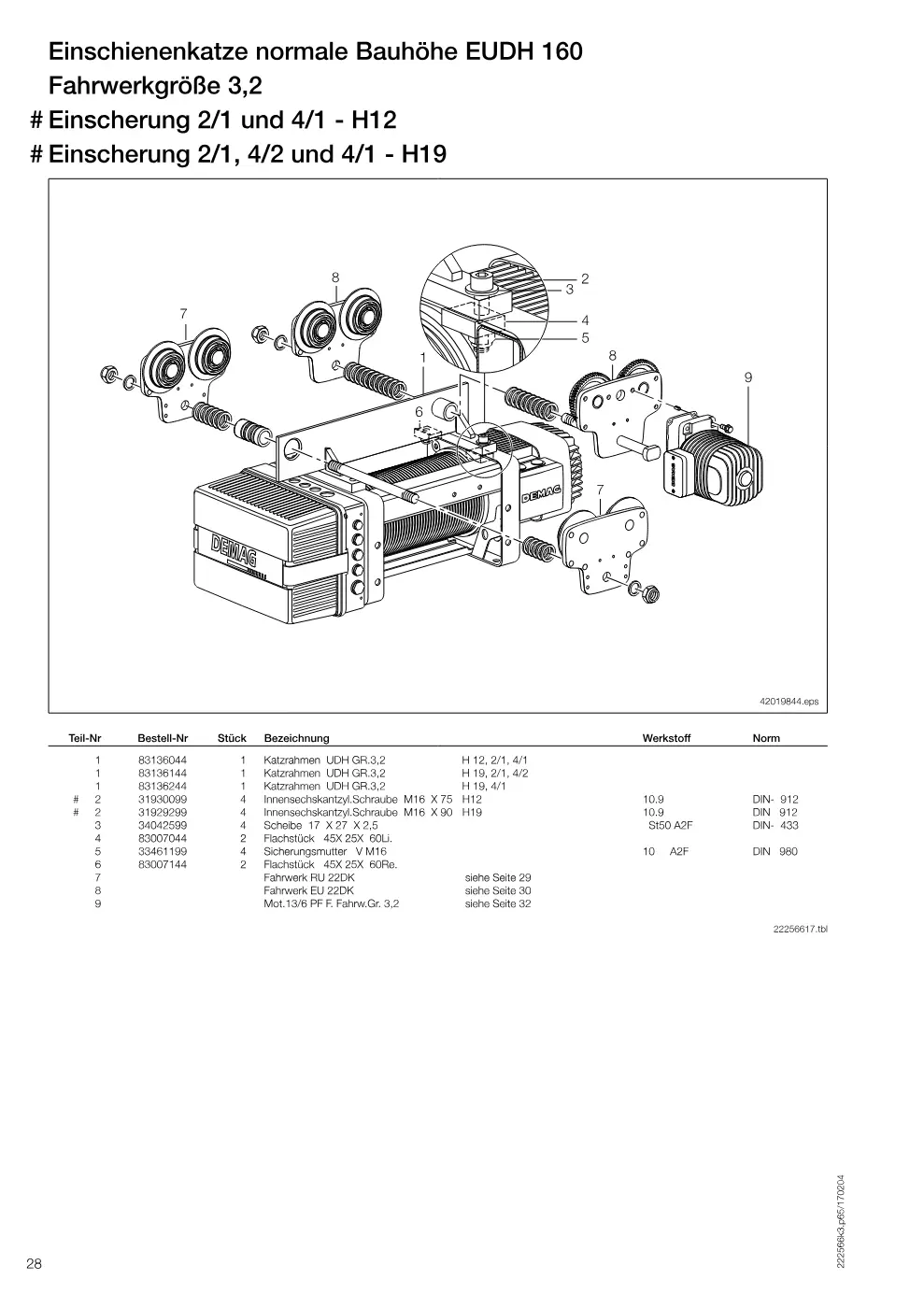

Einschienenkatze normale Bauhöhe EUDH 160 Fahrwerkgröße 3,2 (Seite 28)
Diese Zeichnung im Partfinder öffnen
| Pos. | Benennung | Identnummer | Stück |
|---|---|---|---|
| 1 | Katzrahmen UDH GR.3,2 H 12, 2/1, 4/1 | 83136044 | 1 |
| 1 | Katzrahmen UDH GR.3,2 H 19, 2/1, 4/2 | 83136144 | 1 |
| 1 | Katzrahmen UDH GR.3,2 H 19, 4/1 | 83136244 | 1 |
| 1 | Fahrwerk Laufrad uni.o.Trav. RU22 kpl. (Teil-Nr. | 84011344 | 1 |
| 2 | Innensechskantzyl.Schraube M16 X 75 H12 | 31930099 | 4 |
| 2 | Innensechskantzyl.Schraube M16 X 90 H19 | 31929299 | 4 |
| 2 | Seitenschild Laufrad univ.o.Zahnkr. kpl. (Teil-Nr. 4 | 84011644 | 2 |
| 3 | Scheibe 17 X 27 X 2,5 | 34042599 | 4 |
| 4 | Flachstück 45X 25X 60Li. | 83007044 | 2 |
| 4 | Traglastschild 2600KG | 83964744 | 1 |
| 5 | Sicherungsmutter V M16 | 33461199 | 4 |
| 5 | Laufrad universal 112 1SPK OZ kpl. (Teil-Nr. 6 | 84016044 | 2 |
| 6 | Flachstück 45X 25X 60Re. | 83007144 | 2 |
| 6 | Buchse 30,2X 38 X17,4 | 84017244 | 1 |
| 7 | Rillenkugellager 6206 2Z | 36822699 | 1 |
| 8 | Sechskantmutter M30 X2 | 33468799 | 2 |
| 9 | Scheibe 35,5X 50 X 4 Flb. 82 - 98 mm, H12, 2/1 - H19, 2/1, 4/2 | 50222044 | 21 |
| 9 | Scheibe 35,5X 50 X 4 Flb. 106 - 143 mm, H12, 2/1 - H19, 2/1, 4/2 | 50222044 | 18 |
| 9 | Scheibe 35,5X 50 X 4 Flb. 144 - 163 mm, H12, 2/1 - H19, 2/1, 4/2 | 50222044 | 32 |
| 9 | Scheibe 35,5X 50 X 4 Flb. 170 - 200 mm, H12, 2/1 - H19, 2/1, 4/2 | 50222044 | 16 |
| 9 | Scheibe 35,5X 50 X 4 Flb. 201 - 220 mm, H12, 2/1 - H19, 2/1, 4/2 | 50222044 | 41 |
| 9 | Scheibe 35,5X 50 X 4 Flb. 240 - 300 mm, H12, 2/1 - H19, 2/1, 4/2 | 50222044 | 27 |
| 9 | Scheibe 35,5X 50 X 4 Flb. 82 - 143 mm, 4/1 | 50222044 | 18 |
| 9 | Scheibe 35,5X 50 X 4 Flb. 144 - 200 mm, 4/1 | 50222044 | 16 |
| 9 | Scheibe 35,5X 50 X 4 Flb. 201 - 300 mm, 4/1 | 50222044 | 27 |
| 10 | Rohr 51 X 7,1 X 97 Flb. 82 - 98 mm, H12, 2/1 - H19, 2/1, 4/2 | 83957544 | 1 |
| 10 | Rohr 51 X 7,1 X 109 Flb. 106 - 143 mm, H12, 2/1 - H19, 2/1, 4/2 | 83955044 | 1 |
| 10 | Rohr 51 X 7,1 X 174 Flb. 170 - 220 mm, H12, 2/1 - H19, 2/1, 4/2 | 83955144 | 1 |
| 10 | Rohr 51 X 7,1 X 230 Flb. 240 - 300 mm, H12, 2/1 - H19, 2/1, 4/2 | 83955244 | 1 |
| 10 | Rohr 51 X 7,1 X 109 Flb. 82 - 143 mm, 4/1 | 83955044 | 1 |
| 10 | Rohr 51 X 7,1 X 174 Flb. 144 - 200 mm, 4/1 | 83955144 | 1 |
| 10 | Rohr 51 X 7,1 X 230 Flb. 201 - 300 mm, 4/1 | 83955244 | 1 |
| 11 | Sicherungsring 52X3 | 34244299 | 2 |
| 12 | Bolzen Traverse RU22 Flb. 82 - 143 mm, H12, 2/1, 4/1 - H19, 2/1, 4/1, 4/2 | 83955344 | 1 |
| 12 | Bolzen Traverse RU22 Flb. 144 - 200 mm, H12, 2/1, 4/1 - H19, 2/1, 4/1, 4/2 | 83955444 | 1 |
| 12 | Bolzen Traverse RU22 Flb. 201 - 300 mm, H12, 2/1, 4/1 - H19, 2/1, 4/1, 4/2 | 83955544 | 1 |
| 14 | Innensechskantzyl.Schraube M 8 X 20 | 32141099 | 2 |
| 15 | Stromabnehmerrohr 400 | 83973744 | 1 |

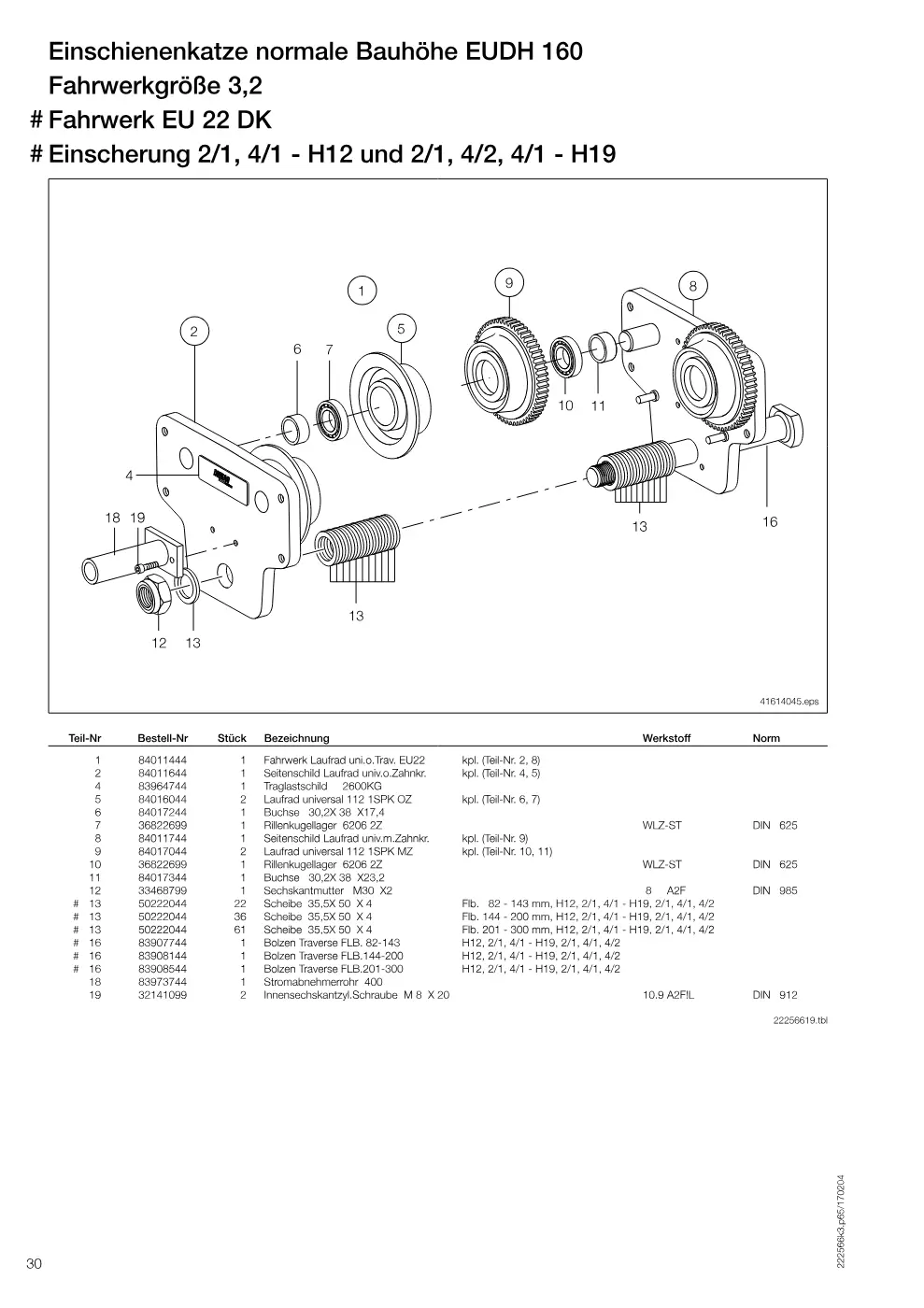

Einschienenkatze normale Bauhöhe EUDH 160 Fahrwerkgröße 3,2 (Seite 30)
Diese Zeichnung im Partfinder öffnen
| Pos. | Benennung | Identnummer | Stück |
|---|---|---|---|
| 1 | Fahrwerk Laufrad uni.o.Trav. EU22 kpl. (Teil-Nr. 2 | 84011444 | 1 |
| 2 | Seitenschild Laufrad univ.o.Zahnkr. kpl. (Teil-Nr. 4 | 84011644 | 1 |
| 4 | Traglastschild 2600KG | 83964744 | 1 |
| 5 | Laufrad universal 112 1SPK OZ kpl. (Teil-Nr. 6 | 84016044 | 2 |
| 6 | Buchse 30,2X 38 X17,4 | 84017244 | 1 |
| 7 | Rillenkugellager 6206 2Z | 36822699 | 1 |
| 8 | Seitenschild Laufrad univ.m.Zahnkr. kpl. (Teil-Nr. | 84011744 | 1 |
| 9 | Laufrad universal 112 1SPK MZ kpl. (Teil-Nr. 10, 11) | 84017044 | 2 |
| 10 | Rillenkugellager 6206 2Z | 36822699 | 1 |
| 11 | Buchse 30,2X 38 X23,2 | 84017344 | 1 |
| 12 | Sechskantmutter M30 X2 | 33468799 | 1 |
| 13 | Scheibe 35,5X 50 X 4 Flb. 82 - 143 mm, H12, 2/1, 4/1 - H19, 2/1, 4/1, 4/2 | 50222044 | 22 |
| 13 | Scheibe 35,5X 50 X 4 Flb. 144 - 200 mm, H12, 2/1, 4/1 - H19, 2/1, 4/1, 4/2 | 50222044 | 36 |
| 13 | Scheibe 35,5X 50 X 4 Flb. 201 - 300 mm, H12, 2/1, 4/1 - H19, 2/1, 4/1, 4/2 | 50222044 | 61 |
| 16 | Bolzen Traverse FLB. 82-143 H12, 2/1, 4/1 - H19, 2/1, 4/1, 4/2 | 83907744 | 1 |
| 16 | Bolzen Traverse FLB.144-200 H12, 2/1, 4/1 - H19, 2/1, 4/1, 4/2 | 83908144 | 1 |
| 16 | Bolzen Traverse FLB.201-300 H12, 2/1, 4/1 - H19, 2/1, 4/1, 4/2 | 83908544 | 1 |
| 18 | Stromabnehmerrohr 400 | 83973744 | 1 |
| 19 | Innensechskantzyl.Schraube M 8 X 20 | 32141099 | 2 |

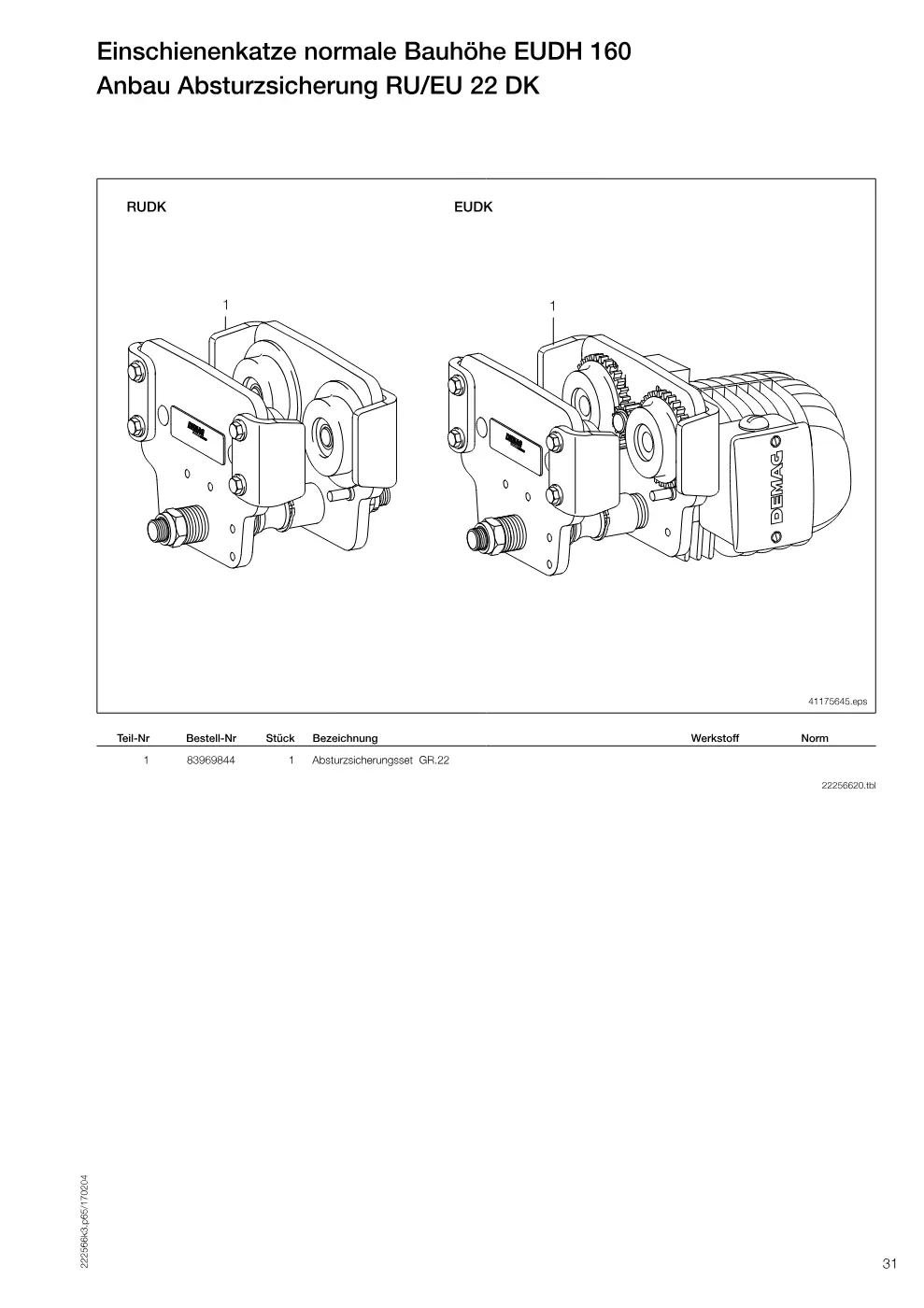

Einschienenkatze normale Bauhöhe EUDH 160 Anbau Absturzsicherung RU/EU 22 DK (Seite 31)
Diese Zeichnung im Partfinder öffnen
| Pos. | Benennung | Identnummer | Stück |
|---|---|---|---|
| 1 | Absturzsicherungsset GR.22 | 83969844 | 1 |

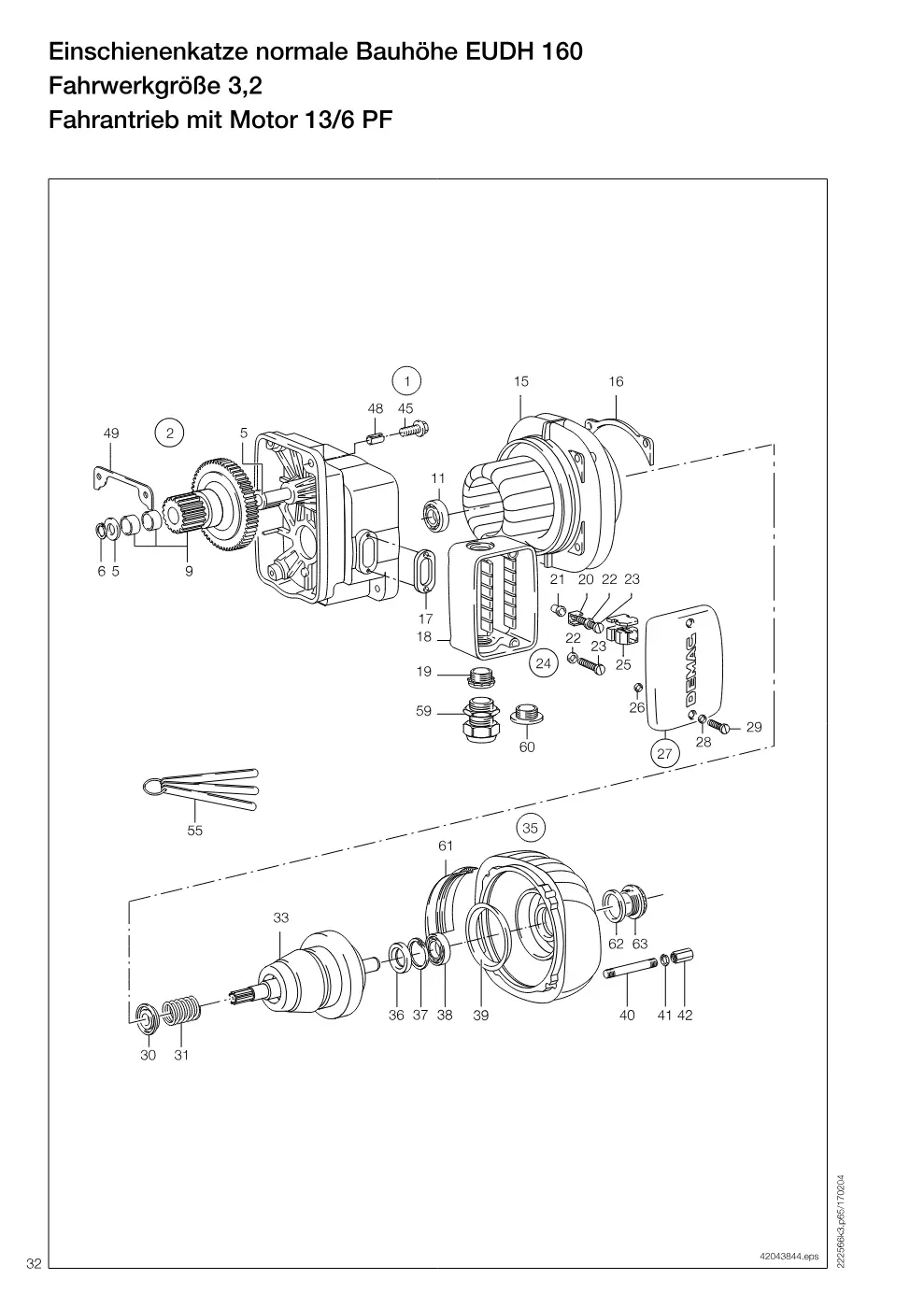

Einschienenkatze normale Bauhöhe EUDH 160 Fahrwerkgröße 3,2 (Seite 32)
Diese Zeichnung im Partfinder öffnen
| Pos. | Benennung | Identnummer | Stück |
|---|---|---|---|
| 1 | Motor 7 M/MIN13/6PKF 8 Fahrgeschw. 14 m/min Fahrgeschw. 7 m/min, kpl. (Teil-Nr. 2, 12, 13, 15, 16, 24, 25, 27, 30, 31, 33, 40 - 42) | 81808846 | 1 |
| 1 | Motor PKF4 220/380V50AB Fahrgeschw. 28 m/min Fahrgeschw. 7 m/min, kpl. (Teil-Nr. 2, 12, 13, 15, 16, 24, 25, 27, 30, 31, 33, 40 - 42) | 56303644 | 1 |
| 1 | Motor PKF2 220/380V50AB Fahrgeschw. 4,6/14 m/min Fahrgeschw. 7 m/min, kpl. (Teil-Nr. 2, 12, 13, 15, 16, 24, 25, 27, 30, 31, 33, 40 - 42) | 56303344 | 1 |
| 1 | Motor 4,6/14M 13/6PKF AB Fahrgeschw. 7/28 m/min Fahrgeschw. 7 m/min, kpl. (Teil-Nr. 2, 12, 13, 15, 16, 24, 25, 27, 30, 31, 33, 40 - 42) | 56305644 | 1 |
| 1 | Motor 7/28M 13/6PKF8-2AB Fahrgeschw. 7 m/min, kpl. (Teil-Nr. 2, 12, 13, 15, 16, 24, 25, 27, 30, 31, 33, 40 - 42) | 56305744 | 1 |
| 2 | Lagerschild PKF-M5 Bo.Kurz kpl. (Teil-Nr. 5, 6, 9, 11) | 56307144 | 1 |
| 5 | Scheibe 15D12X 26 X 2 | 56377844 | 2 |
| 6 | Sicherungsring 15X1 | 34251599 | 1 |
| 9 | Doppelrad Z103M1 Z18M2 | 56317344 | 1 |
| 11 | Rillenkugellager 6003 | 36050399 | 1 |
| 15 | Ständer F 13/ 6PF2 | 56372244 | 1 |
| 15 | Ständer F 13/ 6PF4 AB | 56382244 → 56382233 | 1 |
| 15 | Ständer F 13/ 6PF8/2AB | 56372544 → 56372533 | 1 |
| 15 | Ständer F 13/6PF12/4AB | 56370144 → 56370133 | 1 |
| 16 | Segment 13/3P | 56025444 | 14 |
| 17 | Dichtung Klemmenkastenunterteil | 56368944 → 56369233 | 1 |
| 18 | Klemmenkastenunterteil M25X1,5 | 56369044 | 1 |
| 19 | Würgenippel M25 ZU/ 9-16 K | 79494644 | 2 |
| 20 | Flachstecker 6,3-0,8/2X | 44016499 | 1 |
| 21 | Rohrniet A6 X0,4 X10 | 37437999 | 1 |
| 22 | Fächerscheibe A 5,3 | 34360599 | 2 |
| 23 | Zylinderschraube M 5 X 20 | 31817999 | 2 |
| 24 | Klemmenkasten 13 KF-PKF kpl. (Teil-Nr. 17 - 23, 27) | 56368544 | 1 |
| 25 | Klemmenleiste 4X 4,8 STST | 50577344 → 56369233 | 1 |
| 25 | Klemmenleiste 6X 4,8 STST | 50577444 → 56369233 | 1 |
| 26 | Scheibe 3,7X 7 X 1 | 34043599 | 2 |
| 27 | Deckel Klemmenkasten EU kpl. (Teil-Nr. 26, 28, 29) | 56368744 → 56369233 | 1 |
| 28 | Schraubensicherung M 4 | 34387244 | 2 |
| 29 | Zylinderschraube M 4 X 16 | 31816699 | 2 |
| 30 | Druckring 7,3 13/3P 13/6 PF | 56022544 | 1 |
| 30 | Druckring 7,6 13/3P 13/6 PF | 56022644 | 1 |
| 30 | Druckring 7,9 13/3P 13/6 PF | 56022744 | 1 |
| 30 | Druckring 8,2 13/3P 13/6 PF | 56022844 | 1 |
| 31 | Druckfeder 1,8 X25,8X 84 30 N | 56379344 | 1 |
| 33 | Läufer 13/ 6PF 8-2 | 56304744 → 56304733 | 1 |
| 33 | Läufer 13/ 6PF8-2B.Sch | 56304844 → 56304833 | 1 |
| 35 | Lagerschild B13/ 6PF8-2 kpl. (Teil-Nr. 36 - 39, 63) | 56305544 → 56305533 | 1 |
| 36 | Wellendichtring 17 X 35X 5 | 56024544 | 1 |
| 37 | Sicherungsring 35X1,5 | 34263599 | 1 |
| 38 | Rillenkugellager 6003 | 36050399 | 1 |
| 39 | Bremsbelag PK 1 ASBFR | 56029044 → 56029033 | 1 |
| 40 | Stiftschraube M 5 X 79X 87 | 60063844 | 4 |
| 41 | Federring 5 A | 34380599 | 4 |
| 42 | Mutter mit Innensechskant M 5 | 60065444 | 4 |
| 45 | Sicherungsschraube M 8X25 VB.RIPP | 30021944 → 10010798 | 4 |
| 48 | Spannstift 11 X 12 | 34575899 | 1 |
| 49 | Dichtung Fahrantrieb PK | 58136944 | 1 |
| 55 | Fühlerlehrensatz | 10015084 | 3 |
| 59 | Verschraubung kompl. M25 RD K | 79495944 | 1 |
| 60 | Verschlussschraube M25X1,5 | 79499144 | 1 |
| 61 | Dichtungsprofil 13P | 60077444 | 1 |
| 62 | Dichtring Anschl.Gew PG21 K | 60087599 | 1 |
| 63 | Verschlussschraube PG21 K | 60070644 | 1 |
| 63 | Fett KPF2K-30PLANTO.2FS | 01105844 | 1 |

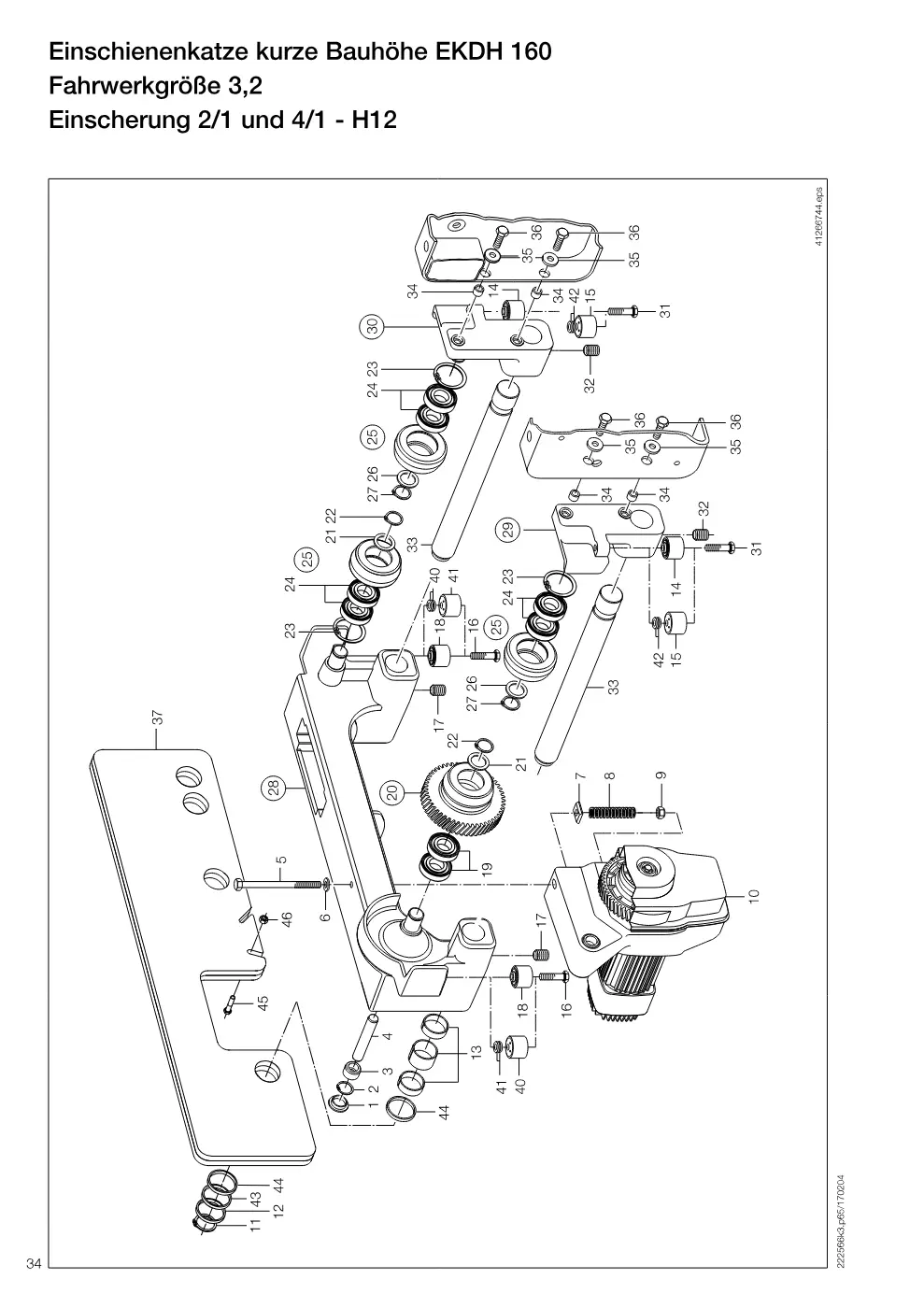

Einschienenkatze kurze Bauhöhe EKDH 160 Fahrwerkgröße 3,2 (Seite 34)
Diese Zeichnung im Partfinder öffnen
| Pos. | Benennung | Identnummer | Stück |
|---|---|---|---|
| 1 | Stopfen 30,9X 8,6 | 34255544 | 1 |
| 2 | Sicherungsring 32X1,2 | 34263299 | 1 |
| 3 | Buchse 12 X 31,5X19 | 83051944 | 1 |
| 4 | Bolzen 20 H 8X 121,5 M10 | 83051844 | 1 |
| 5 | Sechskantschraube M12 X190 | 15060499 | 1 |
| 6 | Scheibe 13 X 30 X 6 | 34069699 | 1 |
| 7 | Flachstück 30X 6X 30Boh | 83052344 | 1 |
| 8 | Druckfeder 12,2 X21,4X 96 | 83052244 | 1 |
| 9 | Sicherungsmutter V M12 | 33461244 | 1 |
| 11 | Sicherungsring 40X2,5 | 34246999 | 2 |
| 12 | Stützscheibe 40X 50X2,5 | 34349799 | 2 |
| 13 | Rohr 51 X 2,5 X 4 Flb. 82 - 105 mm | 83158244 | 10 |
| 13 | Rohr 51 X 2,5 X 4 Flb. 106 - 199 mm | 83158244 | 6 |
| 13 | Rohr 51 X 2,5 X 4 Flb. 200 - 300 mm | 83158244 | 6 |
| 13 | Rohr 51 X 2,5 X 4 Flb. 301 - 400 mm | 83158244 | 6 |
| 13 | Rohr 45 X 2,5 X 16 Flb. 82 - 105 mm | 83158344 | 2 |
| 13 | Rohr 45 X 2,5 X 16 Flb. 106 - 199 mm | 83158344 | 2 |
| 13 | Rohr 45 X 2,5 X 16 Flb. 200 - 300 mm | 83158344 | 2 |
| 13 | Rohr 45 X 2,5 X 16 Flb. 301 - 400 mm | 83158344 | 2 |
| 13 | Rohr 45 X 2,5 X 32 Flb. 82 - 105 mm | 83158444 | 4 |
| 13 | Rohr 45 X 2,5 X 32 Flb. 106 - 199 mm | 83158444 | 2 |
| 13 | Rohr 45 X 2,5 X 32 Flb. 200 - 300 mm | 83158444 | 2 |
| 13 | Rohr 45 X 2,5 X 32 Flb. 301 - 400 mm | 83158444 | 2 |
| 13 | Rohr 45 X 2,5 X 40 Flb. 82 - 105 mm | 83158544 | 2 |
| 13 | Rohr 45 X 2,5 X 40 Flb. 106 - 199 mm | 83158544 | 2 |
| 13 | Rohr 45 X 2,5 X 40 Flb. 200 - 300 mm | 83158544 | 2 |
| 13 | Rohr 45 X 2,5 X 40 Flb. 301 - 400 mm | 83158544 | 2 |
| 13 | Rohr 45 X 2,5 X 94 Flb. 82 - 105 mm | 83158644 | 2 |
| 13 | Rohr 45 X 2,5 X 94 Flb. 106 - 199 mm | 83158644 | 2 |
| 13 | Rohr 45 X 2,5 X 94 Flb. 200 - 300 mm | 83158644 | 2 |
| 13 | Rohr 45 X 2,5 X 94 Flb. 301 - 400 mm | 83158644 | 2 |
| 14 | Führungsrolle KDH 160 | 83155944 | 1 |
| 15 | Führungsrolle KDH 160 exzentrisch nur bei Flb. 82 - 105 mm | 83156044 | 1 |
| 16 | Sechskantschraube M12 X 50 | 15048199 | 2 |
| 17 | Gewindestift M20 X 25 | 15060699 | 2 |
| 18 | Führungsrolle KDH 160 | 83155944 | 2 |
| 19 | Rillenkugellager 6206 2RS | 36826699 | 2 |
| 20 | Laufrad universal 100 1SPK MZ kpl. (Teil-Nr. 19) | 83053344 | 1 |
| 21 | Passscheibe 30X 42X1 | 34142999 | 2 |
| 22 | Sicherungsring 30X2 | 34248699 | 2 |
| 23 | Sicherungsring 62X2 | 34265699 | 1 |
| 24 | Rillenkugellager 6206 2RS | 36826699 | 2 |
| 25 | Laufrad 100 KDH 160 kpl. (Teil-Nr. 23, 24) | 83155544 | 1 |
| 26 | Passscheibe 30X 42X1 | 34142999 | 1 |
| 27 | Sicherungsring 30X2 | 34248699 | 1 |
| 28 | Seitenschild DH 160/460 kpl. (Teil-Nr. 20 - 22, 25, 40, 41), Flb. | 90550546 | 1 |
| 28 | Seitenschild DH 160/460 kpl. (Teil-Nr. 16, 18, 20 - 22, 25), Flb. 106 - 400 mm | 83051044 | 1 |
| 29 | Holm NA-E FLB 82-105 kpl. (Teil-Nr. 15, 25 - 27, 31, 42) | 83156544 | 1 |
| 29 | Holm NA-E KDH 160 4/1 kpl. (Teil-Nr. 14, 25 - 27, 31), Flb. 106 - 400 mm | 83156644 | 1 |
| 30 | Holm NA-M FLB. 82-105 kpl. (Teil-Nr. 15, 25 - 27, 31, 42) | 83156744 | 1 |
| 30 | Holm NA-M KDH 160 4/1 kpl. (Teil-Nr. 14, 25 - 27, 31), Flb. 106 - 400 mm | 83156844 | 1 |
| 31 | Sechskantschraube M12 X 50 | 15048199 | 1 |
| 32 | Gewindestift M20 X 25 | 32755699 | 2 |
| 33 | Tragbolzen KDH160 Flb. 82 - 105 mm nur mit Teil-Nr. 37 | 83159244 | 2 |
| 33 | Tragbolzen KDH160 Flb. 106 - 199 mm | 83159144 | 2 |
| 33 | Tragbolzen KDH160 Flb. 200 - 300 mm | 83159244 | 2 |
| 33 | Tragbolzen KDH160 GR3,2 Flb. 301 - 400 mm | 83159344 | 2 |
| 34 | Spannstift 18 X 12 | 34579699 | 4 |
| 35 | Scheibe 13 X 30 X 6 | 34069699 | 4 |
| 36 | Sechskantschraube M12 X 35 | 15047799 | 4 |
| 37 | Gegengewicht EKDH3,2/ 5 Flb. 82 - 105 mm | 83168044 | 2 |
| 40 | Scheibe 13 X 20 X 2 Flb. 82 - 105 mm | 34042499 | 4 |
| 41 | Führungsrolle KDH 160 exzentrisch nur bei Flb. 82 - 105 mm | 83156044 | 2 |
| 42 | Scheibe 13 X 20 X 2 Flb. 82 - 105 mm | 34042499 | 2 |
| 43 | Rohr 51 X 2,5 X 4 Flb. 82 - 105 mm | 83158244 | 10 |
| 44 | Scheibe 45,5X 65 X 4 | 52222044 | 4 |
| 45 | Sicherungsschraube M10X45 VB.RIPP | 30023344 → 30046544 | 2 |
| 46 | Sicherungsmutter M10 VB.RIPP | 30028344 | 2 |

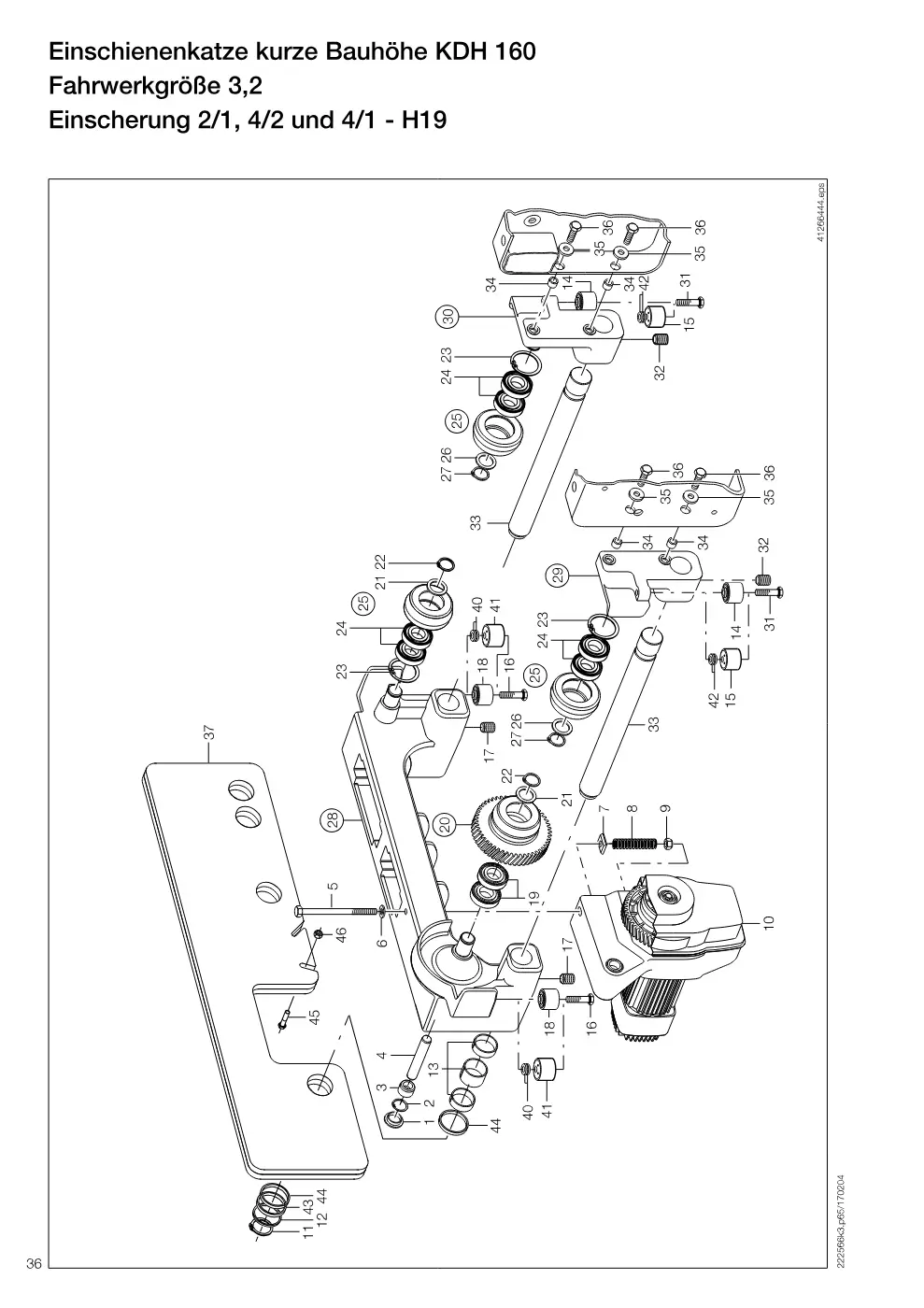

Einschienenkatze kurze Bauhöhe KDH 160 Fahrwerkgröße 3,2 (Seite 36)
Diese Zeichnung im Partfinder öffnen
| Pos. | Benennung | Identnummer | Stück |
|---|---|---|---|
| 1 | Stopfen 30,9X 8,6 | 34255544 | 1 |
| 2 | Sicherungsring 32X1,2 | 34263299 | 1 |
| 3 | Buchse 12 X 31,5X19 | 83051944 | 1 |
| 4 | Bolzen 20 H 8X 121,5 M10 | 83051844 | 1 |
| 5 | Sechskantschraube M12 X190 | 15060499 | 1 |
| 6 | Scheibe 13 X 30 X 6 | 34069699 | 1 |
| 7 | Flachstück 30X 6X 30Boh | 83052344 | 1 |
| 8 | Druckfeder 12,2 X21,4X 96 | 83052244 | 1 |
| 9 | Sicherungsmutter V M12 | 33461244 | 1 |
| 11 | Sicherungsring 40X2,5 | 34246999 | 2 |
| 12 | Stützscheibe 40X 50X2,5 | 34349799 | 2 |
| 13 | Rohr 51 X 2,5 X 4 Flb. 82 - 105 mm | 83158244 | 10 |
| 13 | Rohr 51 X 2,5 X 4 Flb. 106 - 199 mm | 83158244 | 6 |
| 13 | Rohr 51 X 2,5 X 4 Flb. 200 - 300 mm | 83158244 | 6 |
| 13 | Rohr 51 X 2,5 X 4 Flb. 301 - 400 mm | 83158244 | 6 |
| 13 | Rohr 45 X 2,5 X 16 Flb. 82 - 105 mm | 83158344 | 2 |
| 13 | Rohr 45 X 2,5 X 16 Flb. 106 - 199 mm | 83158344 | 1 |
| 13 | Rohr 45 X 2,5 X 16 Flb. 200 - 300 mm | 83158344 | 1 |
| 13 | Rohr 45 X 2,5 X 16 Flb. 301 - 400 mm | 83158344 | 1 |
| 13 | Rohr 45 X 2,5 X 32 Flb. 82 - 105 mm | 83158444 | 4 |
| 13 | Rohr 45 X 2,5 X 32 Flb. 106 - 199 mm | 83158444 | 2 |
| 13 | Rohr 45 X 2,5 X 32 Flb. 200 - 300 mm | 83158444 | 2 |
| 13 | Rohr 45 X 2,5 X 32 Flb. 301 - 400 mm | 83158444 | 2 |
| 13 | Rohr 45 X 2,5 X 40 Flb. 82 - 105 mm | 83158544 | 2 |
| 13 | Rohr 45 X 2,5 X 40 Flb. 106 - 199 mm | 83158544 | 2 |
| 13 | Rohr 45 X 2,5 X 40 Flb. 200 - 300 mm | 83158544 | 2 |
| 13 | Rohr 45 X 2,5 X 40 Flb. 301 - 400 mm | 83158544 | 2 |
| 13 | Rohr 45 X 2,5 X 94 Flb. 82 - 105 mm | 83158644 | 2 |
| 13 | Rohr 45 X 2,5 X 94 Flb. 106 - 199 mm | 83158644 | 2 |
| 13 | Rohr 45 X 2,5 X 94 Flb. 200 - 300 mm | 83158644 | 2 |
| 13 | Rohr 45 X 2,5 X 94 Flb. 301 - 400 mm | 83158644 | 2 |
| 14 | Führungsrolle KDH 160 | 83155944 | 1 |
| 15 | Führungsrolle KDH 160 exzentrisch nur bei Flb. 82 - 105 mm | 83156044 | 1 |
| 16 | Sechskantschraube M12 X 50 | 15048199 | 1 |
| 17 | Gewindestift M20 X 25 | 15060699 | 2 |
| 18 | Führungsrolle KDH 160 | 83155944 | 2 |
| 19 | Rillenkugellager 6206 2RS | 36826699 | 2 |
| 20 | Laufrad universal 100 1SPK MZ kpl. (Teil-Nr. 19) | 83053344 | 1 |
| 21 | Passscheibe 30X 42X1 | 34142999 | 2 |
| 22 | Sicherungsring 30X2 | 34248699 | 2 |
| 23 | Sicherungsring 62X2 | 34265699 | 1 |
| 24 | Rillenkugellager 6206 2RS | 36826699 | 2 |
| 25 | Laufrad 100 KDH 160 kpl. (Teil-Nr. 23, 24) | 83155544 | 1 |
| 26 | Passscheibe 30X 42X1 | 34142999 | 1 |
| 27 | Sicherungsring 30X2 | 34248699 | 1 |
| 28 | Seitenschild DH 160/650 kpl. (Teil-Nr. 20 - 22, 25, 40, 41), Flb. | 90550646 | 1 |
| 28 | Seitenschild DH 160/650 kpl. (Teil-Nr. 16, 18, 20 - 22, 25), Flb. 106 - 400 mm | 83050844 | 1 |
| 29 | Holm NA-E FLB 82-105 kpl. (Teil-Nr. 15, 25 - 27, 31, 42) | 83156544 | 1 |
| 29 | Holm NA-E KDH 160 4/1 kpl. (Teil-Nr. 14, 25 - 27, 31), Flb. 106 - 400 mm | 83156644 | 1 |
| 30 | Holm NA-M FLB. 82-105 kpl. (Teil-Nr. 15, 25 - 27, 31, 42) | 83156744 | 1 |
| 30 | Holm NA-M KDH 160 4/1 kpl. (Teil-Nr. 14, 25 - 27, 31), Flb. 106 - 400 mm | 83156844 | 1 |
| 31 | Sechskantschraube M12 X 50 | 15048199 | 1 |
| 32 | Gewindestift M20 X 25 | 32755699 | 2 |
| 33 | Tragbolzen KDH160 Flb. 82 - 105 mm nur mit Teil-Nr. 37 | 83159244 | 2 |
| 33 | Tragbolzen KDH160 Flb. 106 - 199 mm | 83159144 | 2 |
| 33 | Tragbolzen KDH160 Flb. 200 - 300 mm | 83159244 | 2 |
| 33 | Tragbolzen KDH160 GR3,2 Flb. 301 - 400 mm | 83159344 | 2 |
| 34 | Spannstift 18 X 12 | 34579699 | 4 |
| 35 | Scheibe 13 X 30 X 6 | 34069699 | 4 |
| 36 | Sechskantschraube M12 X 35 | 15047799 | 4 |
| 37 | Gegengewicht EKDH3,2/ 5 nur bei Flb. 82 - 105 mm | 83168044 | 2 |
| 40 | Scheibe 13 X 20 X 2 nur bei Flb. 82 - 105 mm | 34042499 | 4 |
| 41 | Führungsrolle KDH 160 exzentrisch nur bei Flb. 82 - 105 mm | 83156044 | 2 |
| 42 | Scheibe 13 X 20 X 2 nur bei Flb. 82 - 105 mm | 34042499 | 2 |
| 43 | Rohr 51 X 2,5 X 4 Flb. 82 - 105 mm | 83158244 | 10 |
| 44 | Scheibe 45,5X 65 X 4 | 52222044 | 4 |
| 45 | Sicherungsschraube M10X45 VB.RIPP | 30023344 → 30046544 | 2 |
| 46 | Sicherungsmutter M10 VB.RIPP | 30028344 | 2 |

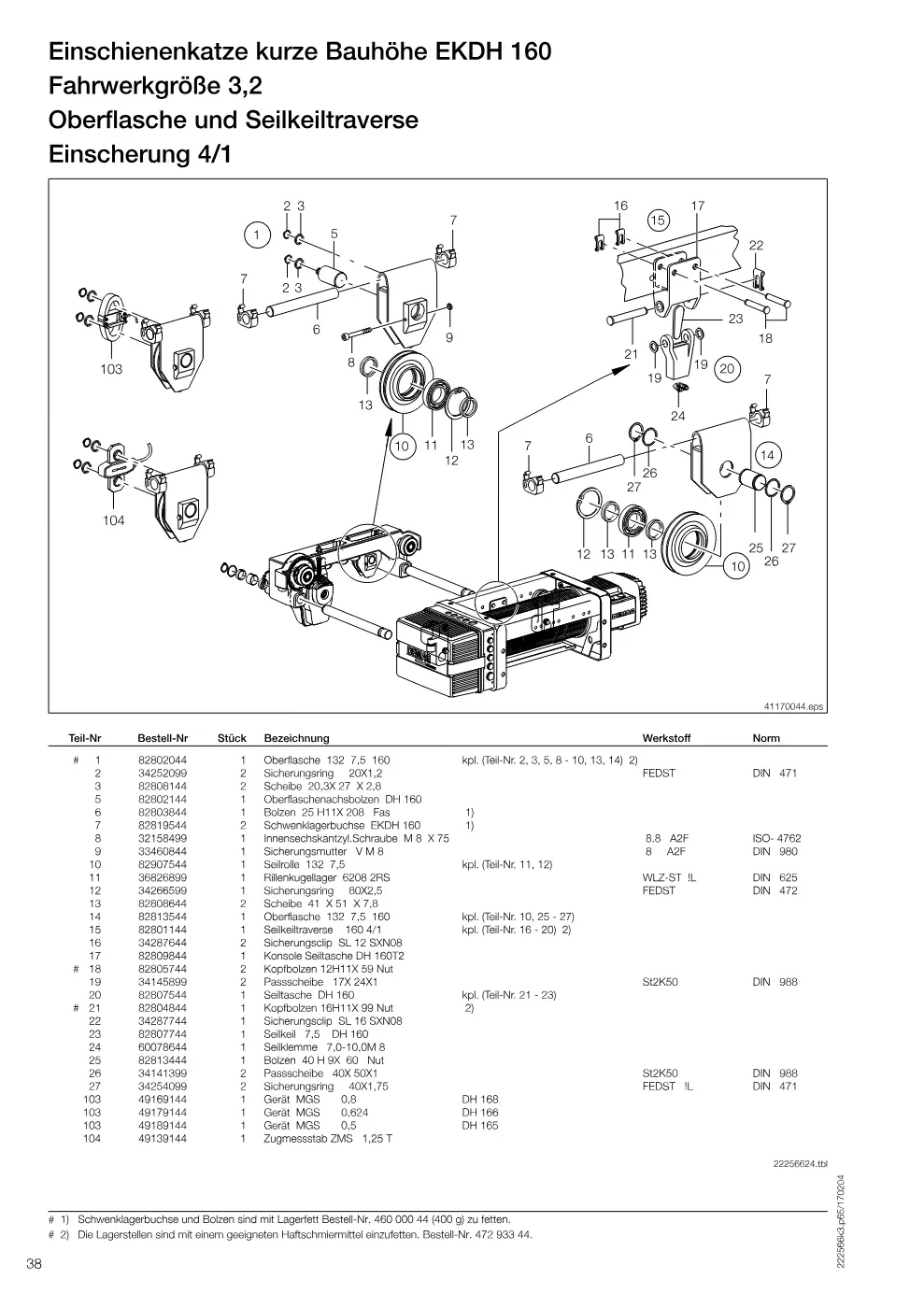

Einschienenkatze kurze Bauhöhe EKDH 160 Fahrwerkgröße 3,2 (Seite 38)
Diese Zeichnung im Partfinder öffnen
| Pos. | Benennung | Identnummer | Stück |
|---|---|---|---|
| 1 | Oberflasche 132 7,5 160 kpl. (Teil-Nr. 2, 3, 5, 8 - 10, 13, 14) | 82802044 → 82802033 | 1 |
| 2 | Sicherungsring 20X1,2 | 34252099 | 2 |
| 3 | Scheibe 20,3X 27 X 2,8 | 82808144 | 2 |
| 5 | Oberflaschenachsbolzen DH 160 | 82802144 | 1 |
| 6 | Bolzen 25 H11X 208 Fas | 82803844 | 1 |
| 7 | Schwenklagerbuchse EKDH 160 | 82819544 | 2 |
| 8 | Innensechskantzyl.Schraube M 8 X 75 | 32158499 | 1 |
| 9 | Sicherungsmutter V M 8 | 33460844 | 1 |
| 10 | Seilrolle 132 7,5 kpl. (Teil-Nr. 11, 12) | 82907544 → 82907533 | 1 |
| 11 | Rillenkugellager 6208 2RS | 36826899 | 1 |
| 12 | Sicherungsring 80X2,5 | 34266599 | 1 |
| 13 | Scheibe 41 X 51 X 7,8 | 82808644 | 2 |
| 14 | Oberflasche 132 7,5 160 kpl. (Teil-Nr. 10, 25 - 27) | 82813544 | 1 |
| 15 | Seilkeiltraverse 160 4/1 kpl. (Teil-Nr. 16 - 20) | 82801144 → 82801133 | 1 |
| 16 | Sicherungsclip SL 12 SXN08 | 34287644 | 2 |
| 17 | Konsole Seiltasche DH 160T2 | 82809844 | 1 |
| 18 | Kopfbolzen 12H11X 59 Nut | 82805744 | 2 |
| 19 | Passscheibe 17X 24X1 | 34145899 | 2 |
| 20 | Seiltasche DH 160 kpl. (Teil-Nr. 21 - 23) | 82807544 → 82807533 | 1 |
| 21 | Kopfbolzen 16H11X 99 Nut | 82804844 | 1 |
| 22 | Sicherungsclip SL 16 SXN08 | 34287744 | 1 |
| 23 | Seilkeil 7,5 DH 160 | 82807744 | 1 |
| 24 | Seilklemme 7,0-10,0M 8 | 60078644 | 1 |
| 25 | Bolzen 40 H 9X 60 Nut | 82813444 | 1 |
| 26 | Passscheibe 40X 50X1 | 34141399 | 2 |
| 27 | Sicherungsring 40X1,75 | 34254099 | 2 |
| 103 | Gerät MGS 0,8 DH 168 | 49169144 | 1 |
| 103 | Gerät MGS 0,624 DH 166 | 49179144 | 1 |
| 103 | Gerät MGS 0,5 DH 165 | 49189144 | 1 |
| 104 | Zugmessstab ZMS 1,25 T | 49139144 | 1 |

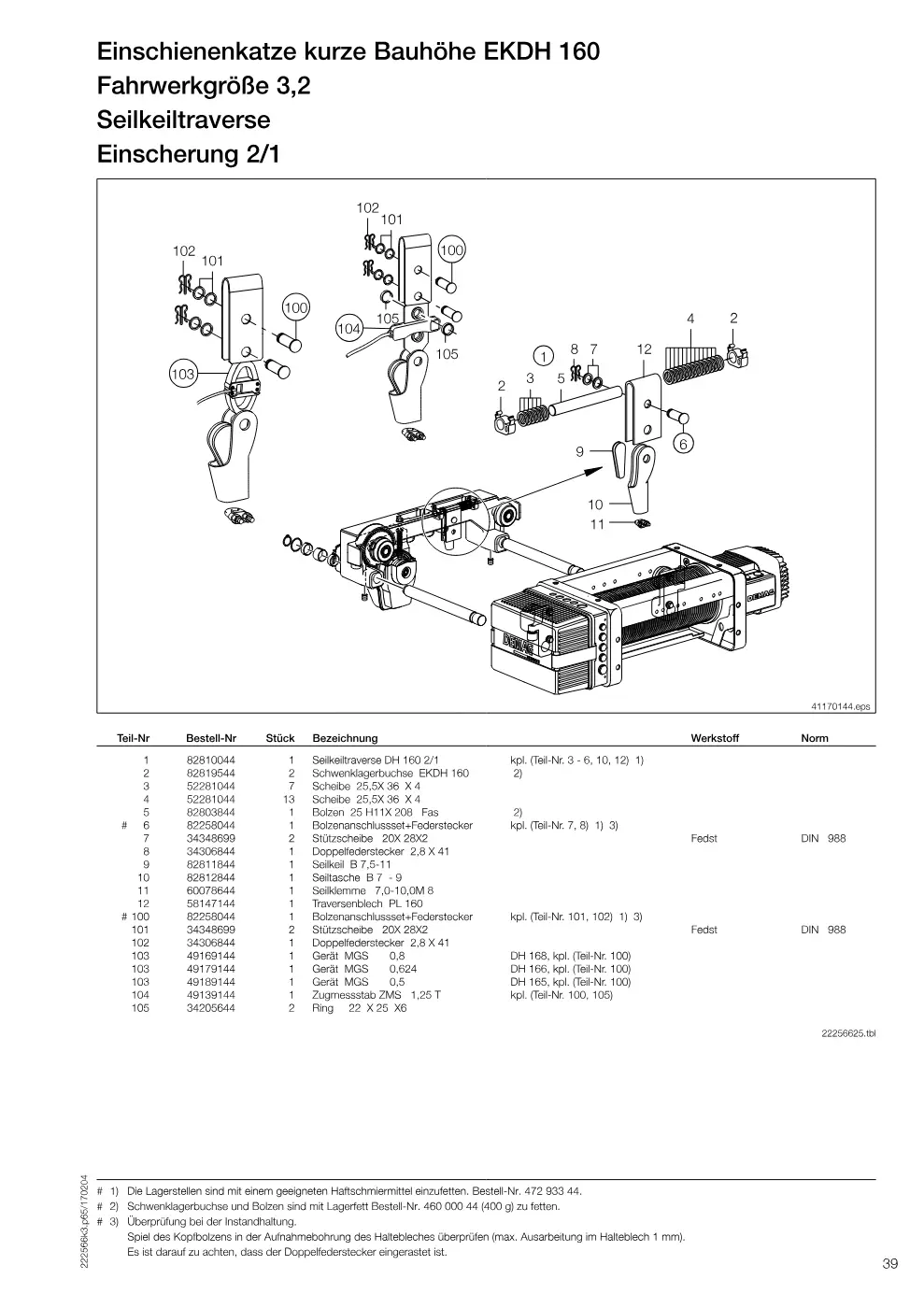

Einschienenkatze kurze Bauhöhe EKDH 160 Fahrwerkgröße 3,2 (Seite 39)
Diese Zeichnung im Partfinder öffnen
| Pos. | Benennung | Identnummer | Stück |
|---|---|---|---|
| 1 | Seilkeiltraverse DH 160 2/1 kpl. (Teil-Nr. 3 - 6, 10, 12) | 82810044 | 1 |
| 2 | Schwenklagerbuchse EKDH 160 | 82819544 | 2 |
| 3 | Scheibe 25,5X 36 X 4 | 52281044 | 7 |
| 4 | Scheibe 25,5X 36 X 4 | 52281044 | 13 |
| 5 | Bolzen 25 H11X 208 Fas | 82803844 | 1 |
| 6 | Bolzenanschlussset+Federstecker kpl. (Teil-Nr. 7 | 82258044 → 82258033 | 1 |
| 7 | Stützscheibe 20X 28X2 | 34348699 | 2 |
| 8 | Doppelfederstecker 2,8 X 41 | 34306844 | 1 |
| 9 | Seilkeil B 7,5-11 | 82811844 | 1 |
| 10 | Seiltasche B 7 - 9 | 82812844 → 82810133 | 1 |
| 11 | Seilklemme 7,0-10,0M 8 | 60078644 | 1 |
| 12 | Traversenblech PL 160 | 58147144 | 1 |
| 100 | Bolzenanschlussset+Federstecker kpl. (Teil-Nr. 101, 102) | 82258044 → 82258033 | 1 |
| 101 | Stützscheibe 20X 28X2 | 34348699 | 2 |
| 102 | Doppelfederstecker 2,8 X 41 | 34306844 | 1 |
| 103 | Gerät MGS 0,8 DH 168, kpl. (Teil-Nr. 100) | 49169144 | 1 |
| 103 | Gerät MGS 0,624 DH 166, kpl. (Teil-Nr. 100) | 49179144 | 1 |
| 103 | Gerät MGS 0,5 DH 165, kpl. (Teil-Nr. 100) | 49189144 | 1 |
| 104 | Zugmessstab ZMS 1,25 T kpl. (Teil-Nr. 100, 105) | 49139144 | 1 |
| 105 | Ring 22 X 25 X6 überprü fen (max. Ausarbeitung im Halteblech 1 mm). | 34205644 | 2 |

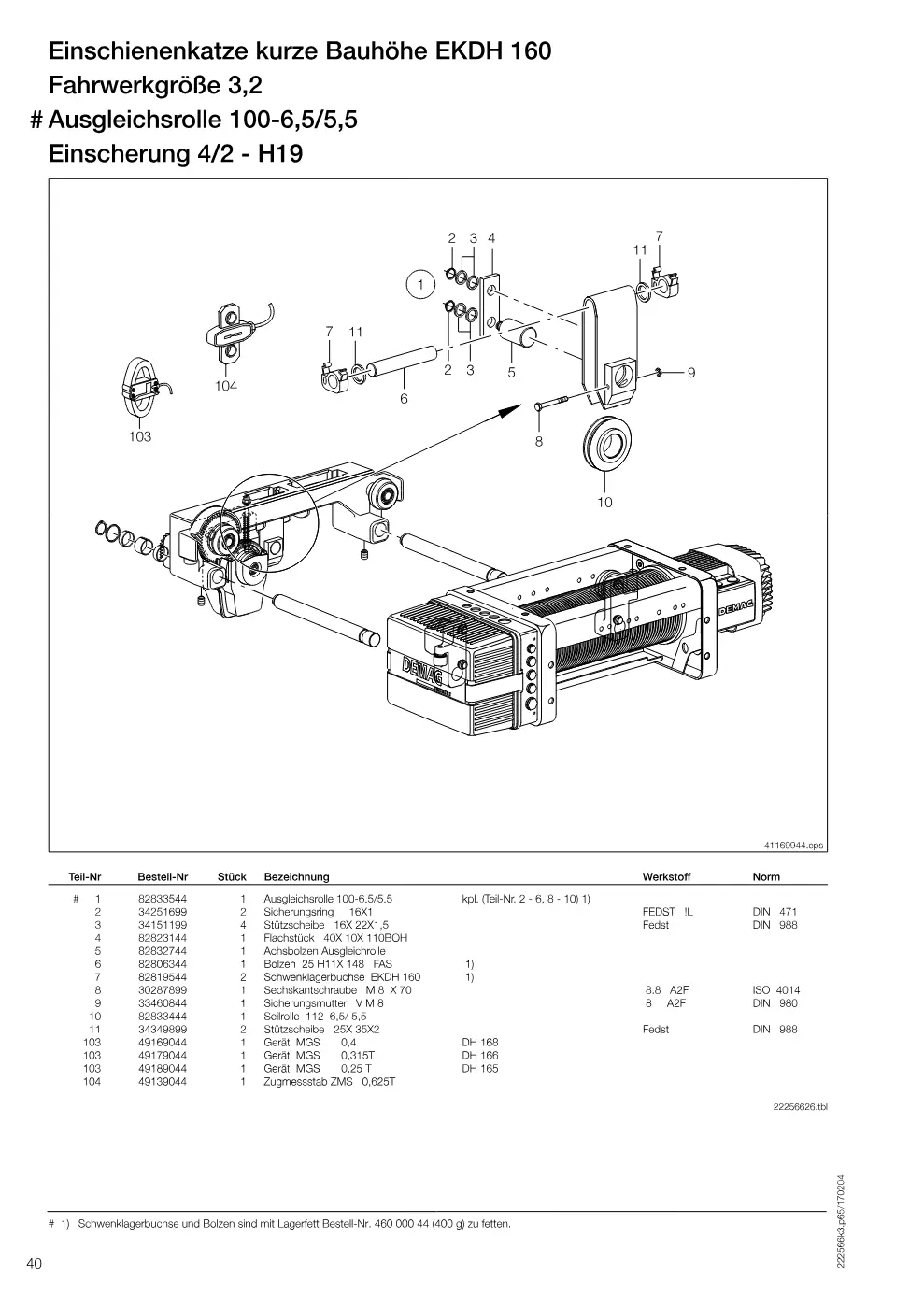

Einschienenkatze kurze Bauhöhe EKDH 160 Fahrwerkgröße 3,2 (Seite 40)
Diese Zeichnung im Partfinder öffnen
| Pos. | Benennung | Identnummer | Stück |
|---|---|---|---|
| 1 | Ausgleichsrolle 100-6.5/5.5 kpl. (Teil-Nr. 2 - 6, 8 - 10) | 82833544 | 1 |
| 2 | Sicherungsring 16X1 | 34251699 | 2 |
| 2 | Antriebsschwinge GR. 3,2 kpl. (Teil-Nr. 3, 4, 6 - 9, 11, 12) | 83068044 | 1 |
| 3 | Stützscheibe 16X 22X1,5 | 34151199 | 4 |
| 3 | Sicherungsschraube M 8X16 VB.RIPP | 30021544 | 1 |
| 4 | Flachstück 40X 10X 110BOH | 82823144 | 1 |
| 4 | Haube 160 DH 160 | 83051744 | 1 |
| 5 | Achsbolzen Ausgleichrolle | 82832744 | 1 |
| 5 | Rillenkugellager 6206 2Z | 36822699 | 2 |
| 6 | Bolzen 25 H11X 148 FAS | 82806344 | 1 |
| 6 | Antriebsrad KDH-GR.3,2 | 83067744 | 1 |
| 7 | Schwenklagerbuchse EKDH 160 | 82819544 | 2 |
| 7 | Doppelrad Z86M1,25-Z14M3 | 83077844 | 1 |
| 8 | Sechskantschraube M 8 X 70 | 30287899 | 1 |
| 8 | Sicherungsring 18X1,2 | 34251899 | 1 |
| 9 | Sicherungsmutter V M 8 | 33460844 | 1 |
| 9 | Axiallagerscheibe 18X 32X1 | 82010944 | 2 |
| 10 | Seilrolle 112 6,5/ 5,5 | 82833444 | 1 |
| 10 | Sicherungsring 62X2 | 34265699 | 1 |
| 11 | Stützscheibe 25X 35X2 | 34349899 | 2 |
| 11 | Buchse 20X 23X15 B | 87040342 | 2 |
| 103 | Gerät MGS 0,4 DH 168 | 49169044 | 1 |
| 103 | Gerät MGS 0,315T DH 166 | 49179044 | 1 |
| 103 | Gerät MGS 0,25 T DH 165 | 49189044 | 1 |
| 104 | Zugmessstab ZMS 0,625T | 49139044 | 1 |
| 12 | Rillenkugellager 6204 2RS ß regelmäßig mit dem gleichen Fett versehen werden. | 36826499 | 1 |

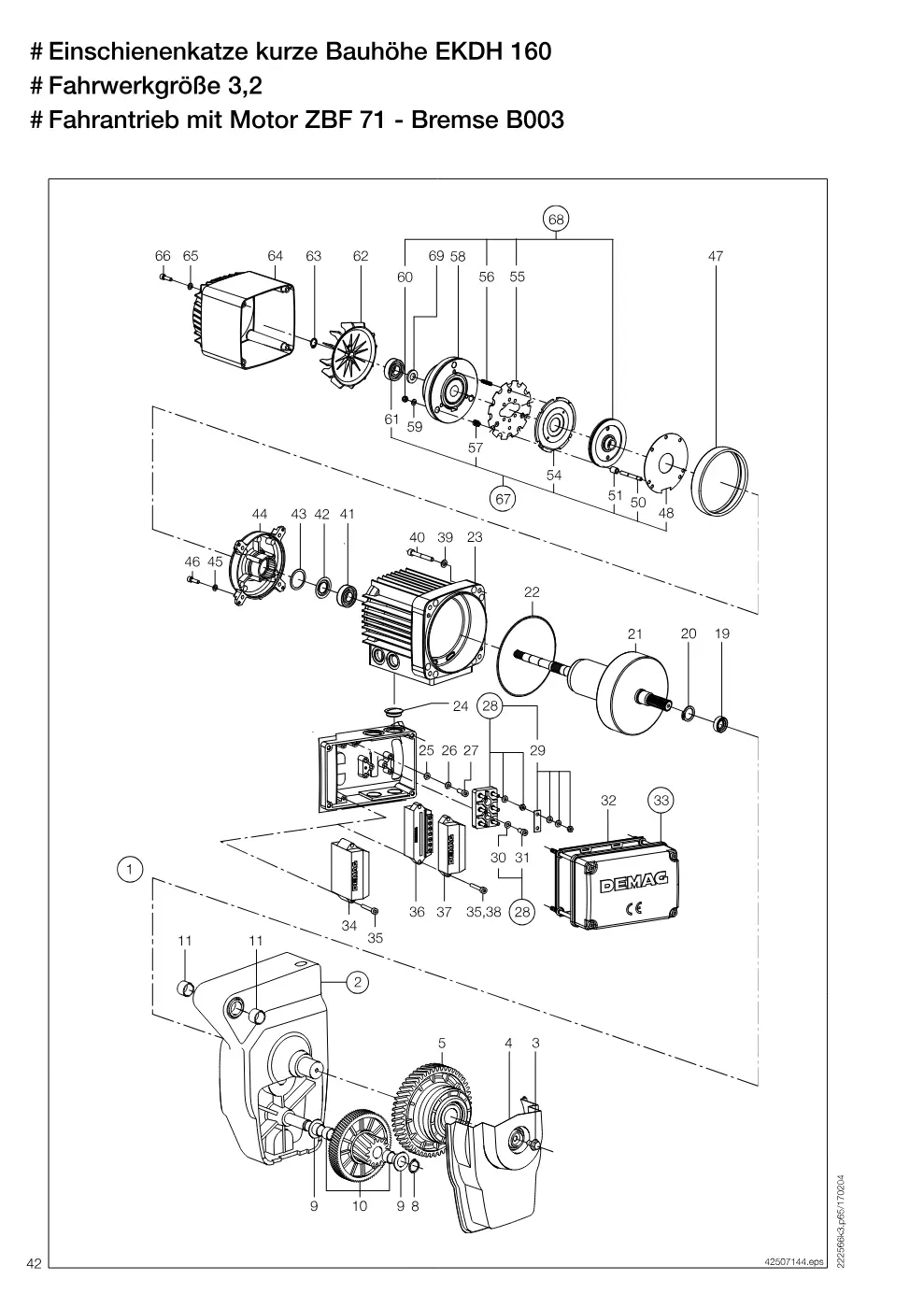

# Einschienenkatze kurze Bauhöhe EKDH 160 # Fahrwerkgröße 3,2 (Seite 42)
Diese Zeichnung im Partfinder öffnen
| Pos. | Benennung | Identnummer | Stück |
|---|---|---|---|
| 1 | Antrieb EKDH 3.2 ZBF71A28 Fahrgeschw. 14 m/min Fahrgeschw. 7 m/min , kpl. (Teil-Nr. 2, 19 - 24, 28, 33 - 66) | 80367446 | 1 |
| 1 | Antrieb EKDH 3.2 ZBF71A4 Fahrgeschw. 28 m/min Fahrgeschw. 7 m/min , kpl. (Teil-Nr. 2, 19 - 24, 28, 33 - 66) | 80367246 | 1 |
| 1 | Antrieb EKDH 3.2 ZBF71A28 Fahrgeschw. 7/14 m/min Fahrgeschw. 7 m/min , kpl. (Teil-Nr. 2, 19 - 24, 28, 33 - 66) | 80367446 | 1 |
| 1 | Antrieb EKDH 3.2 ZBF71A48 Fahrgeschw. 7/28 m/min Fahrgeschw. 7 m/min , kpl. (Teil-Nr. 2, 19 - 24, 28, 33 - 66) | 80367346 | 1 |
| 1 | Antrieb EKDH 3.2 ZBF71A28 Fahrgeschw. 7 m/min , kpl. (Teil-Nr. 2, 19 - 24, 28, 33 - 66) | 80367446 | 1 |
| 2 | Antriebsschwinge EKDH 160 kpl. (Teil-Nr. 3 - 5, 8 - 11) | 83002044 | 1 |
| 3 | Sicherungsschraube M 8X16 VB.RIPP | 30021544 | 1 |
| 4 | Haube 160 DH 160 | 83051744 | 1 |
| 5 | Antriebsrad DH 160 3,2T | 83053444 | 1 |
| 8 | Sicherungsring 18X1,2 | 34251899 | 1 |
| 9 | Axiallagerscheibe 18X 32X1 | 82010944 | 2 |
| 10 | Doppelrad Z 86M1,25Z14M3 | 83063544 | 1 |
| 11 | Buchse 20X 23X15 B | 87040342 | 2 |
| 19 | Rillenkugellager 6204 2RS | 36826499 | 1 |
| 20 | Sicherungsring 20X1,75 | 34247099 | 1 |
| 21 | Läufer ZBF 63B DH 160 A4, A8/2, A8/4, ZBF 71 | 20833284 | 1 |
| 22 | O-Ring 120,37X 1,78 N | 36720399 | 1 |
| 23 | Ständer ZBF 71A 8/2 A4, A8/4 | 21100784 | 1 |
| 24 | Verschlussschraube M20X1,5 | 79499244 | 4 |
| 25 | Scheibe A 5,3X 10 X1 | 34050599 | 1 |
| 26 | Sicherungsscheibe S 5 | 00465498 | 1 |
| 27 | Innensechskantzyl.Schraube M 5 X 12 | 31921499 | 1 |
| 28 | Klemmenplatte KB 71- 90 kpl. (Teil-Nr. 29 - 31), ZBF 71 | 05492284 | 1 |
| 29 | Ständeranschlusszubehör Z 63 ZBF 71 | 20892084 | 1 |
| 30 | Sicherungsscheibe S 5 | 00465498 | 1 |
| 31 | Innensechskantzyl.Schraube M 5 X 12 | 31921499 | 1 |
| 32 | Dichtung Z 63-80 | 21880284 | 1 |
| 33 | Deckel Klemmenkasten Z 63- 80 kpl. (Teil-Nr. 32) | 21880084 | 1 |
| 34 | Bremsenansteuerung GF 0,8A | 26094384 | 1 |
| 35 | Innensechskantzyl.Schraube M 4 X 30 | 31940999 | 2 |
| 36 | Bremsenansteuerung GE 1,5A | 26089284 → 26089084 | 1 |
| 37 | Stromrelais SE0,25-4,0A AC | 26086484 | 1 |
| 38 | Innensechskantzyl.Schraube M 4 X 20 | 31940899 | 2 |
| 39 | Sicherungsscheibe S 6 | 00465598 | 4 |
| 40 | Innensechskantzyl.Schraube M 6 X 45 | 32154299 | 4 |
| 41 | Rillenkugellager 6202 2Z C3 | 15124399 | 1 |
| 42 | Lagerdichtring 6202ZIV | 34273344 | 1 |
| 43 | Wellring 28X 34,5X0,5 | 34272844 | 1 |
| 44 | Lagerschild BS ZB 63 | 20867284 | 1 |
| 45 | Sicherungsscheibe S 5 | 00465498 | 4 |
| 46 | Innensechskantzyl.Schraube M 5 X 18 | 15177499 | 4 |
| 47 | Abdeckband BOO7 B003 | 26013084 | 1 |
| 48 | Reibblech B002/B003 | 12473484 | 1 |
| 50 | Stiftschraube M 5 X 38X 18 | 26000884 | 3 |
| 51 | Hülse 5,2x 9 x11,8 | 26001684 | 3 |
| 54 | Ankerscheibe KD 63 | 12482184 | 1 |
| 55 | Anschlagscheibe B007 B003 | 26010584 | 1 |
| 56 | Bremsfeder B003 Rot 1,9 Nm | 26001184 | 3 |
| 57 | Feder Distanzierung B003 | 26001284 | 3 |
| 58 | Magnetkörper B003 180V | 26005084 | 1 |
| 59 | Stützscheibe 12X 22X0,5 | 15163899 | 3 |
| 60 | Sechskantmutter M 5 | 15056399 | 3 |
| 61 | Wellendichtring AS 12X 22X 7 | 15088399 | 1 |
| 61 | Wellendichtring AS 12X 22X 7 | 15142999 | 1 |
| 62 | Lüfterrad leicht Z 63 | 20871584 | 1 |
| 63 | Sicherungsring 11X1 | 34260199 | 1 |
| 64 | Lüfterhaube lang ZB 63 | 20871084 → 20874033 | 1 |
| 65 | Sicherungsscheibe S 5 | 00465498 | 4 |
| 66 | Innensechskantzyl.Schraube M 5 X 18 | 15177499 | 4 |
| 67 | Überholungsset B003 kpl. (Teil-Nr. 48, 50, 51, 54, 57, 61) | 26096084 → 26096033 | 1 |
| 68 | Verschleissset B003 kpl. (Teil-Nr. 55, 56, 60) | 26096284 → 26096233 | 1 |
| 69 | Scheibe A 5,3X 10 X1 | 15152099 | 1 |

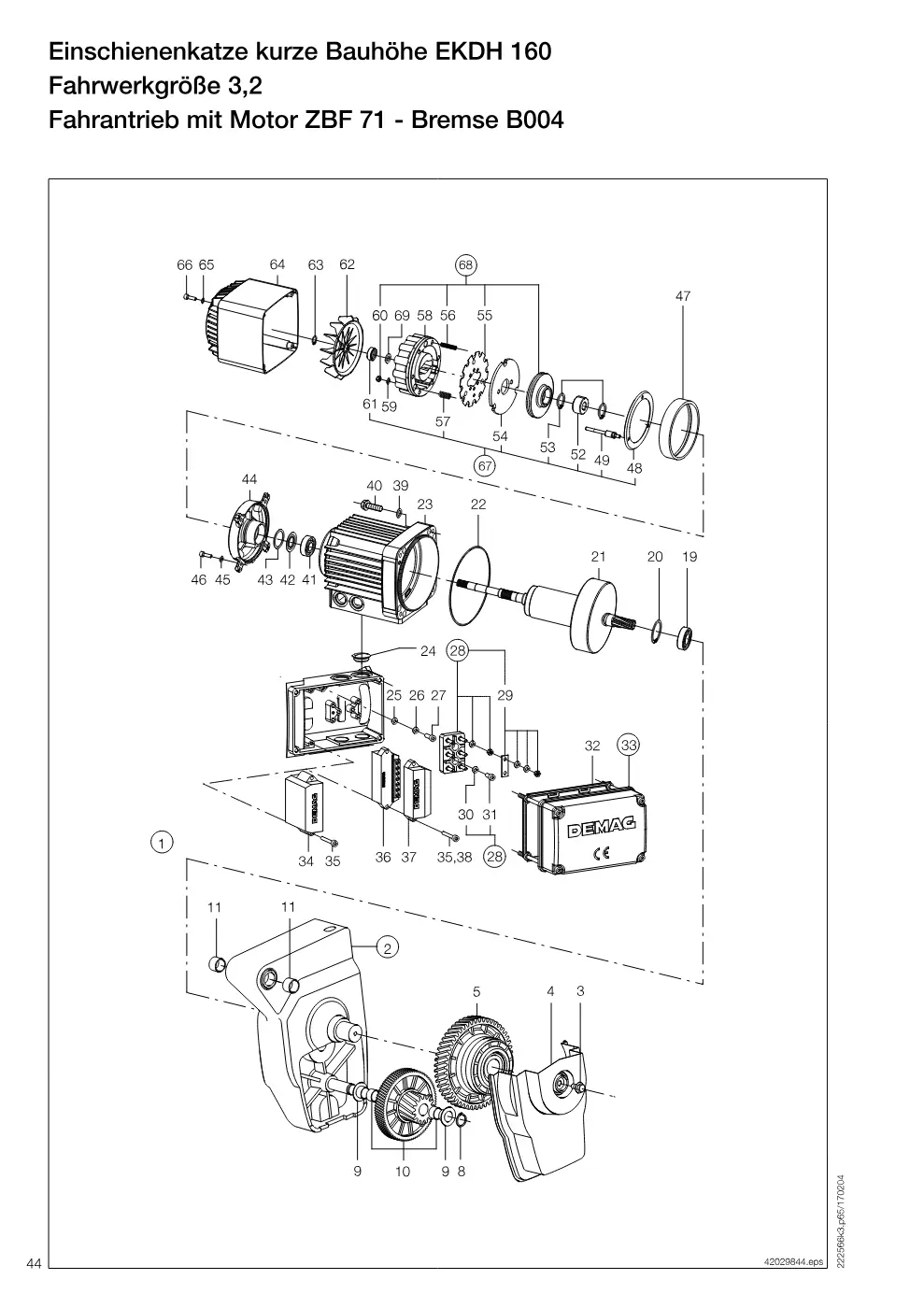

Einschienenkatze kurze Bauhöhe EKDH 160 Fahrwerkgröße 3,2 (Seite 44)
Diese Zeichnung im Partfinder öffnen
| Pos. | Benennung | Identnummer | Stück |
|---|---|---|---|
| 1 | Antrieb EKDH 3.2 ZBF71A28 Fahrgeschw. 14 m/min Fahrgeschw. 7 m/min , kpl. (Teil-Nr. 2, 19 - 24, 28, 33 - 66) | 80366246 | 1 |
| 1 | Antrieb EKDH 3.2 ZBF71A4 Fahrgeschw. 28 m/min Fahrgeschw. 7 m/min , kpl. (Teil-Nr. 2, 19 - 24, 28, 33 - 66) | 80366046 | 1 |
| 1 | Antrieb EKDH 3.2 ZBF71A28 Fahrgeschw. 7/14 m/min Fahrgeschw. 7 m/min , kpl. (Teil-Nr. 2, 19 - 24, 28, 33 - 66) | 80366246 | 1 |
| 1 | Antrieb EKDH 3.2 ZBF71A48 Fahrgeschw. 7/28 m/min Fahrgeschw. 7 m/min , kpl. (Teil-Nr. 2, 19 - 24, 28, 33 - 66) | 80366146 | 1 |
| 1 | Antrieb EKDH 3.2 ZBF71A28 Fahrgeschw. 7 m/min , kpl. (Teil-Nr. 2, 19 - 24, 28, 33 - 66) | 80366246 | 1 |
| 2 | Antriebsschwinge EKDH 160 kpl. (Teil-Nr. 3 - 5, 8 - 11) | 83002044 | 1 |
| 3 | Sicherungsschraube M 8X16 VB.RIPP | 30021544 | 1 |
| 4 | Haube 160 DH 160 | 83051744 | 1 |
| 5 | Antriebsrad DH 160 3,2T | 83053444 | 1 |
| 8 | Sicherungsring 18X1,2 | 34251899 | 1 |
| 9 | Axiallagerscheibe 18X 32X1 | 82010944 | 2 |
| 10 | Doppelrad Z 86M1,25Z14M3 | 83063544 | 1 |
| 11 | Buchse 20X 23X15 B | 87040342 | 2 |
| 19 | Rillenkugellager 6204 2RS | 36826499 | 1 |
| 20 | Sicherungsring 20X1,75 | 34247099 | 1 |
| 21 | Läufer ZBF 63B DH 160 A4, A8/2, A8/4, ZBF 71 | 20833284 | 1 |
| 22 | O-Ring 120,37X 1,78 N | 36720399 | 1 |
| 23 | Ständer ZBF 71A 8/2 A4, A8/4 | 21100784 | 1 |
| 24 | Verschlussschraube M20X1,5 | 79499244 | 4 |
| 25 | Scheibe A 5,3X 10 X1 | 34050599 | 1 |
| 26 | Sicherungsscheibe S 5 | 00465498 | 1 |
| 27 | Innensechskantzyl.Schraube M 5 X 12 | 31921499 | 1 |
| 28 | Klemmenplatte KB 71- 90 kpl. (Teil-Nr. 29 - 31), ZBF 71 | 05492284 | 1 |
| 29 | Ständeranschlusszubehör Z 63 ZBF 71 | 20892084 | 1 |
| 30 | Sicherungsscheibe S 5 | 00465498 | 1 |
| 31 | Innensechskantzyl.Schraube M 5 X 12 | 31921499 | 1 |
| 32 | Dichtung Z 63-80 | 21880284 | 1 |
| 33 | Deckel Klemmenkasten Z 63- 80 kpl. (Teil-Nr. 32) | 21880084 | 1 |
| 34 | Bremsenansteuerung GF 0,8A U AC = 230 - 500 V | 26094384 | 1 |
| 35 | Innensechskantzyl.Schraube M 4 X 30 | 31940999 | 2 |
| 36 | Bremsenansteuerung GE 1,5A U AC = 110 - 500 V | 26089284 → 26089084 | 1 |
| 37 | Stromrelais SE0,25-4,0A AC | 26086484 | 1 |
| 38 | Innensechskantzyl.Schraube M 4 X 20 | 31940899 | 2 |
| 39 | Sicherungsscheibe S 6 | 00465598 | 4 |
| 40 | Innensechskantzyl.Schraube M 6 X 45 | 32154299 | 4 |
| 41 | Rillenkugellager 6202 2Z C3 | 15124399 | 1 |
| 42 | Lagerdichtring 6202ZIV | 34273344 | 1 |
| 43 | Wellring 28X 34,5X0,5 | 34272844 | 1 |
| 44 | Lagerschild BS ZB 63 ZBF 71 | 20867284 | 1 |
| 45 | Sicherungsscheibe S 5 | 00465498 | 4 |
| 46 | Innensechskantzyl.Schraube M 5 X 18 | 15177499 | 4 |
| 47 | Abdeckband BOO7 B004 | 26013084 | 1 |
| 48 | Halter Abdeckband B007 B004 | 26013384 | 1 |
| 49 | Bundbolzen B007 A2-70 MK B004 | 26010984 | 3 |
| 52 | Mitnehmer B007 B004 | 03828384 | 1 |
| 53 | Sicherungsring 15X1 | 34251599 | 2 |
| 54 | Ankerscheibe nachgearbeitet B004 | 26070284 | 1 |
| 55 | Anschlagscheibe B007 B004 | 26010584 | 1 |
| 56 | Bremsfeder B004 Blau 1,8 Nm | 26012784 | 6 |
| 57 | Feder Distanzierung B007 | 26011284 | 3 |
| 58 | Magnetkörper B007 180V | 26015084 | 1 |
| 59 | Scheibe A 5,3X 10 X1 | 15152099 | 3 |
| 60 | Sechskantmutter M 5 | 15056399 | 3 |
| 61 | Wellendichtring AS 12X 22X 7 | 15088399 | 1 |
| 61 | Wellendichtring AS 12X 22X 7 | 15142999 | 1 |
| 62 | Lüfterrad leicht Z 63 | 20871584 | 1 |
| 63 | Sicherungsring 11X1 | 34260199 | 1 |
| 64 | Lüfterhaube lang ZB 63 | 20871084 → 20874033 | 1 |
| 65 | Sicherungsscheibe S 5 | 00465498 | 4 |
| 66 | Innensechskantzyl.Schraube M 5 X 18 | 15177499 | 4 |
| 67 | Überholungsset B004/ZBF 63 kpl. (Teil-Nr. 49, 52 - 54, 57, 61), ZBF 71 | 26096484 → 26096633 | 1 |
| 68 | Verschleissset B004 kpl. (Teil-Nr. 55, 56, 60) | 26096584 → 26097033 | 1 |
| 69 | Stützscheibe 12X 22X0,5 | 15163899 | 1 |
Zum Ersatzteilshop ·
Partfinder ·
Alle Kategorien ·
Impressum ·
AGB ·
Datenschutz
Kran-Tec e.U., Lengau (Österreich) – autorisierter Händler für Demag-Ersatzteile. Zeichnungen und Positionen aus den Demag-Ersatzteillisten. Preise und Verfügbarkeit im Shop. Datenstand 20.10.2026.
Kran-Tec e.U., Lengau (Österreich) – autorisierter Händler für Demag-Ersatzteile. Zeichnungen und Positionen aus den Demag-Ersatzteillisten. Preise und Verfügbarkeit im Shop. Datenstand 20.10.2026.
