Demag DKUN 20 – Ersatzteilliste 22251544

Ersatzteilliste, Ausgabe 05/2020, Demag-Nr. 22251544 – 25 Zeichnungen, 181 Positionen mit Identnummer. Im Partfinder sehen Sie die Zeichnung, den Preis und legen das Teil in den Warenkorb.

Im Partfinder mit Zeichnung öffnen

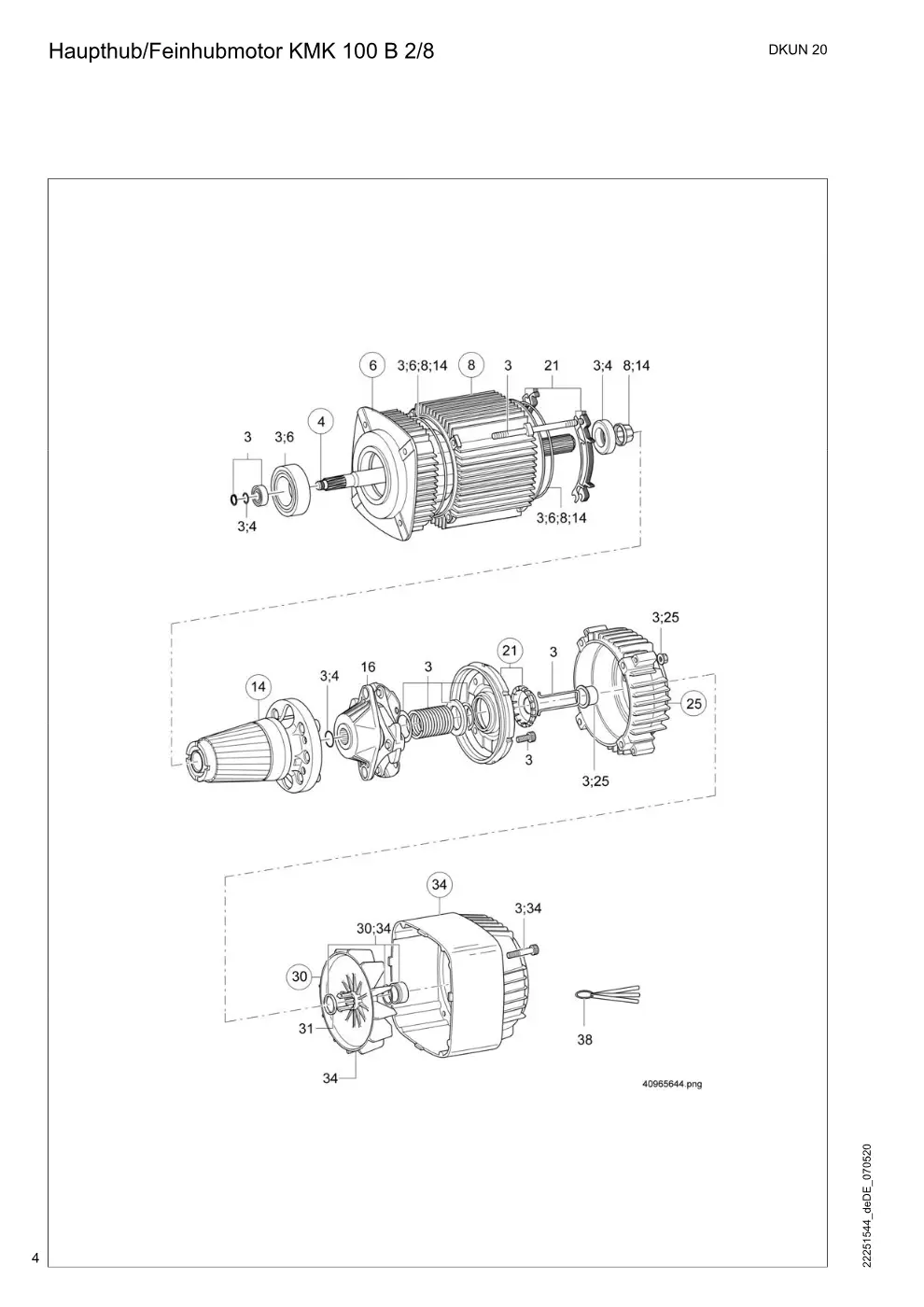

Haupthub/Feinhubmotor KMK 100 B 2/8 (Seite 4)

Demag DKUN 20 – Haupthub/Feinhubmotor KMK 100 B 2/8, Zeichnung Seite 4

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
3		12880133	1
4		14335433	1
6		83831233	1
8		14101433	1
14		14345533	1
16		14376033	1
21		14389533	1
25		14361333	1
30		14382233	1
34	kpl. (Teil-Nr. 30)	14382033	1
38		10041084	3

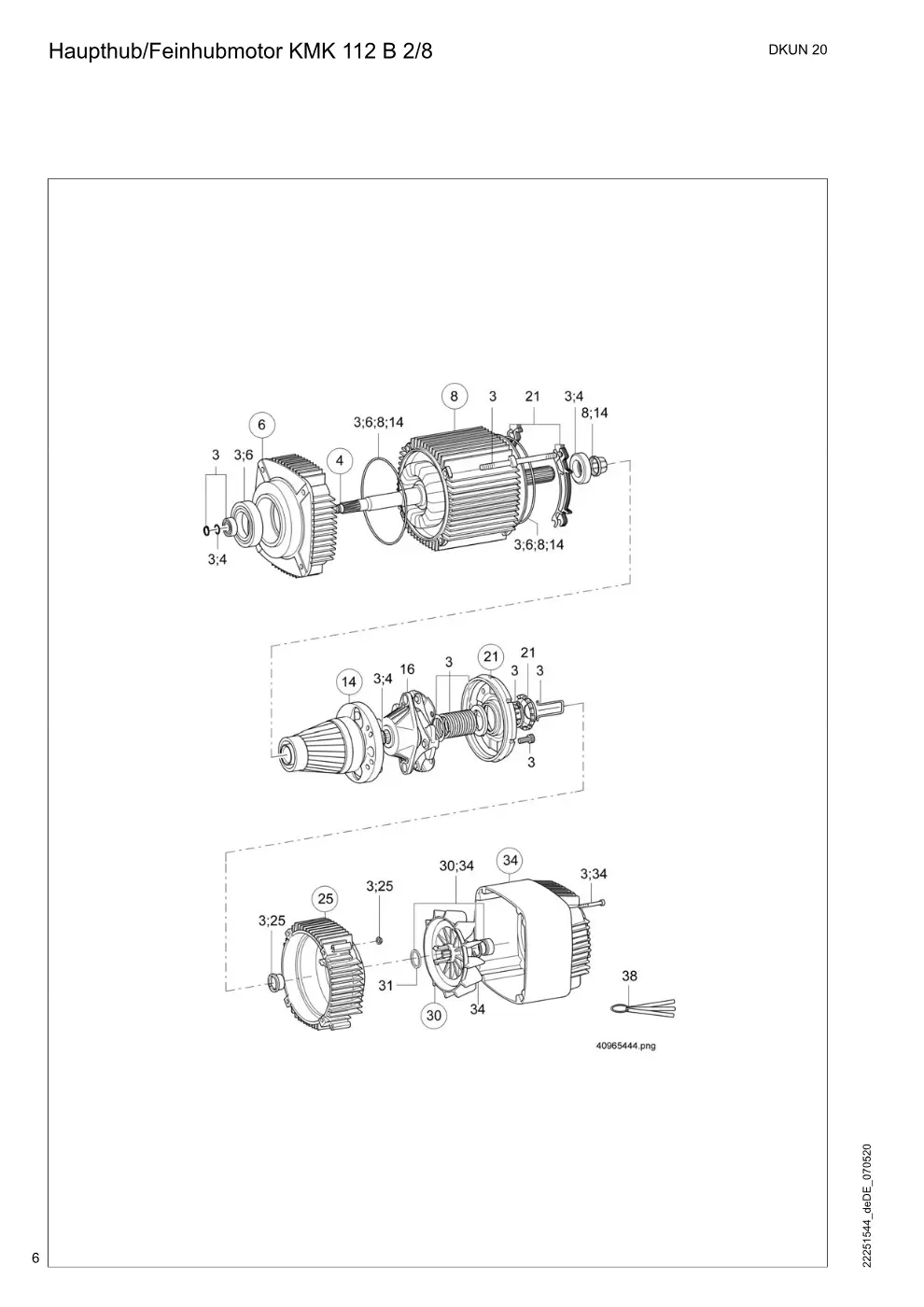

Haupthub/Feinhubmotor KMK 112 B 2/8 (Seite 6)

Demag DKUN 20 – Haupthub/Feinhubmotor KMK 112 B 2/8, Zeichnung Seite 6

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
3		14880233	1
4		14834733	1
6		83831633	1
8		14603033	1
14		14845433	1
16		14876033	1
21		14889533	1
25		14861333	1
30		14882233	1
34	kpl. (Teil-Nr. 30)	14889633	1
38		10041184	3

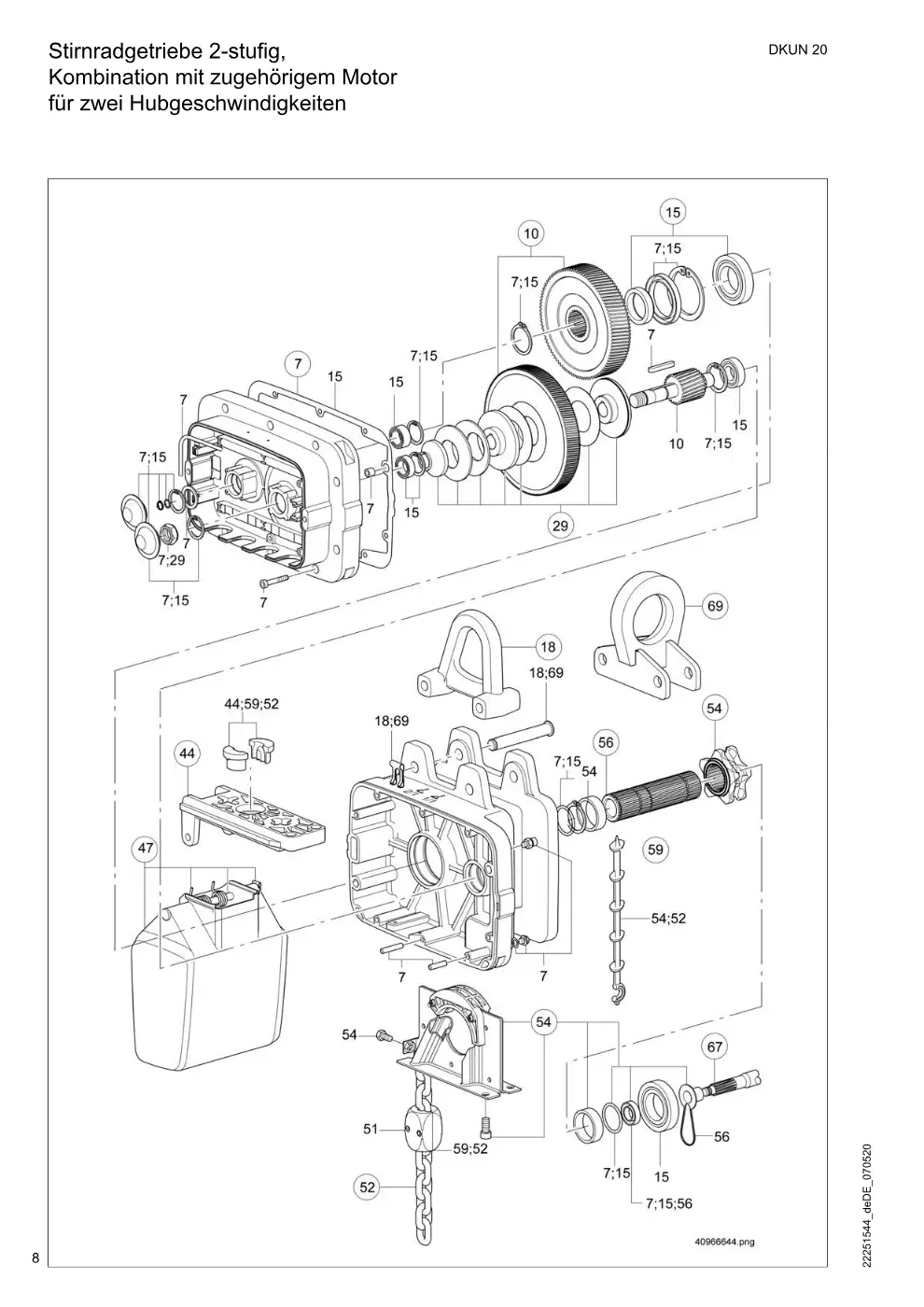

Stirnradgetriebe 2-stufig, Kombination mit zugehörigem Motor für zwei Hubgeschwindigkeiten (Seite 8)

Demag DKUN 20 – Stirnradgetriebe 2-stufig, Kombination mit zugehörigem Motor für zwei Hubgeschwindigkeiten, Zeichnung Seite 8

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
7		83813933	1
10	Verzahnungsset für Mot. KMK 100 B 2/8, 1600, V1, i = 98,4	83896533	1
10	Verzahnungsset für Mot. KMK 100 B 2/8, 1250, V1, i = 98,4	83896533	1
10	Verzahnungsset für Mot. KMK 112 B 2/8, 2500, V1, i = 98,4	83896533	1
10	Verzahnungsset für Mot. KMK 112 B 2/8, 2000, V1, i = 98,4	83896533	1
10	Verzahnungsset für Mot. KMK 112 B 2/8, 1600, V2, i = 64,5	83896633	1
10	Verzahnungsset für Mot. KMK 112 B 2/8, 1250, V2, i = 64,5	83896633	1
10	Verzahnungsset für Mot. KMK 112 B 2/8, 1250, V3, i = 51,1	83896733	1
15		83814033	1
18		83870433	1
29		83826033	1
44		83816033	1
47	max. 3 m	83806333	1
47	max. 8 m	83806533	1
47	max. 16 m	83806733	1
51		83808344	1
52		75255733	1
52		75255833	1
52		75255933	1
52		75256033	1
52		75256133	1
52		75256233	1
52		75256333	1
52		75256533	1
52		75256633	1
52		75256733	1
52		75256833	1
52		75256933	1
52		75257033	1
52		75257133	1
52		75257233	1
52		75257333	1
52		75257433	1
52		75257533	1
52		75257633	1
52		75257733	1
52		75257833	1
54		83837733	1
56		83836233	1
59	Getriebewelle für Mot. KMK 100 B 2/8	83807833	1
67	1250, V1, i = 98,4	14335433	1
67	Getriebewelle für Mot. KMK 112 B 2/8 1600, V1, i = 98,4	14335433	1
67	2500, V1, i = 98,4	14834733	1
67	2000, V1, i = 98,4	14834733	1
67	1600, V2, i = 64,5	14834733	1
67	1250, V2, i = 64,5	14834733	1
67	1250, V3, i = 51,1	14834733	1
69		83864533	1

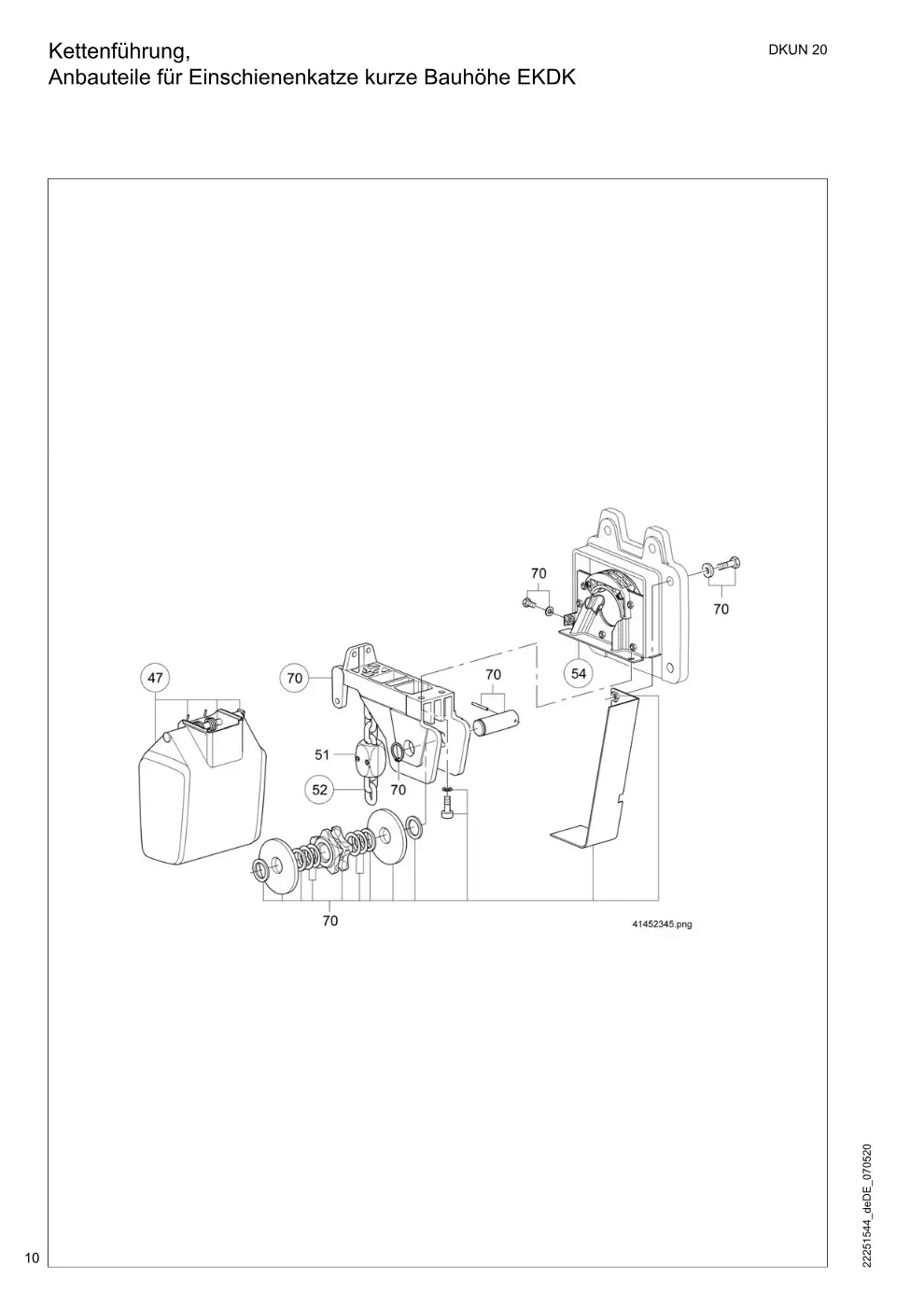

Kettenführung, Anbauteile für Einschienenkatze kurze Bauhöhe EKDK (Seite 10)

Demag DKUN 20 – Kettenführung, Anbauteile für Einschienenkatze kurze Bauhöhe EKDK, Zeichnung Seite 10

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
70		83995933	1

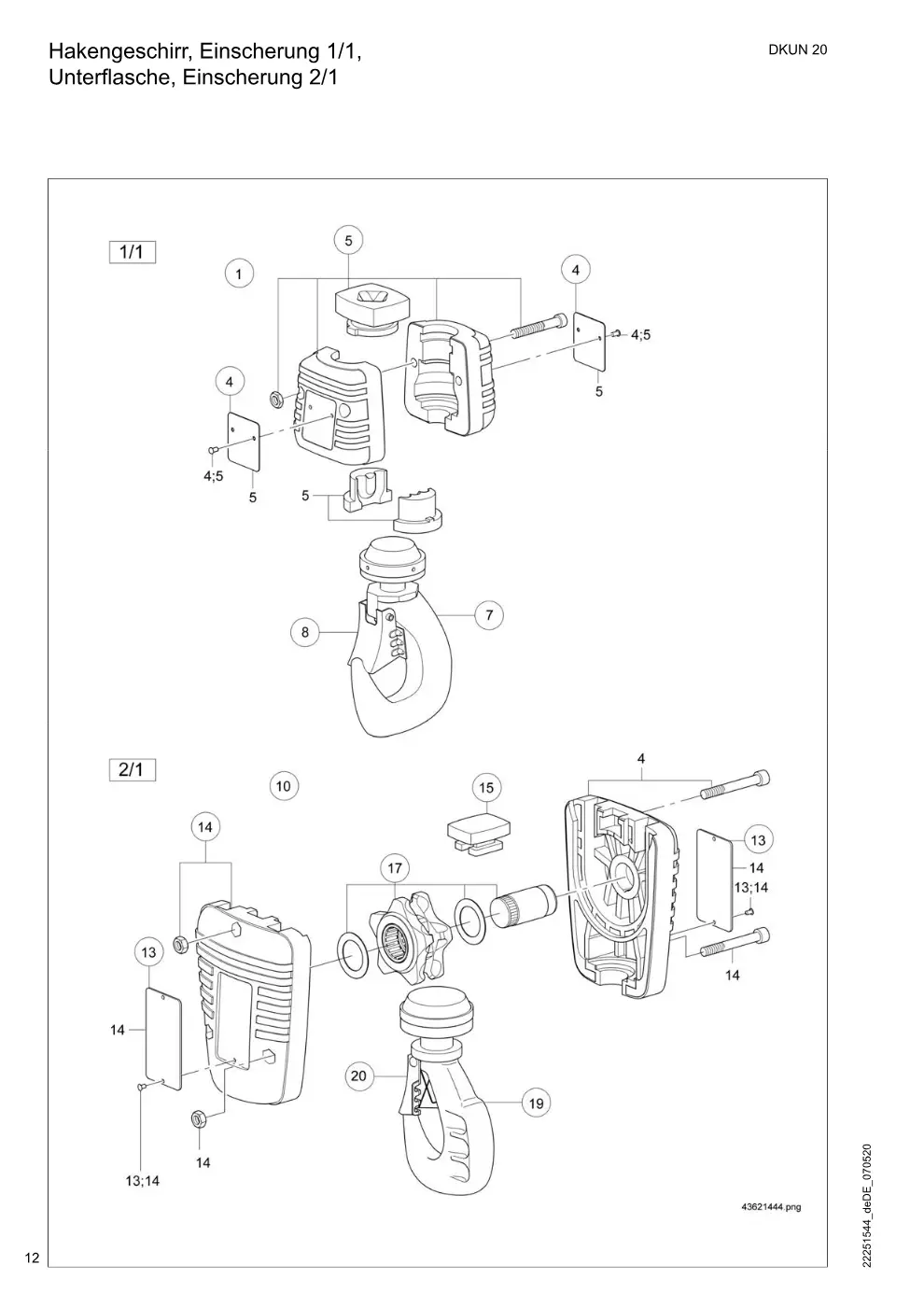

Hakengeschirr, Einscherung 1/1, Unterflasche, Einscherung 2/1 (Seite 12)

Demag DKUN 20 – Hakengeschirr, Einscherung 1/1, Unterflasche, Einscherung 2/1, Zeichnung Seite 12

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	kpl. (Teil-Nr. 5	72144333	1
4		83599133	1
5	kpl. (Teil-Nr.	83875233	1
7	kpl. (Teil-Nr.	83865033	1
8		83865633	1
10	kpl. (Teil-Nr. 14, 17, 19)	83884033	1
13		83599633	1
14	kpl. (Teil-Nr. 13, 15)	83884833	1
15		83886144	1
17	Nadelkranz, Z = 5	83888433	1
19	kpl. (Teil-Nr. 20)	83884233	1
20		82918233	1

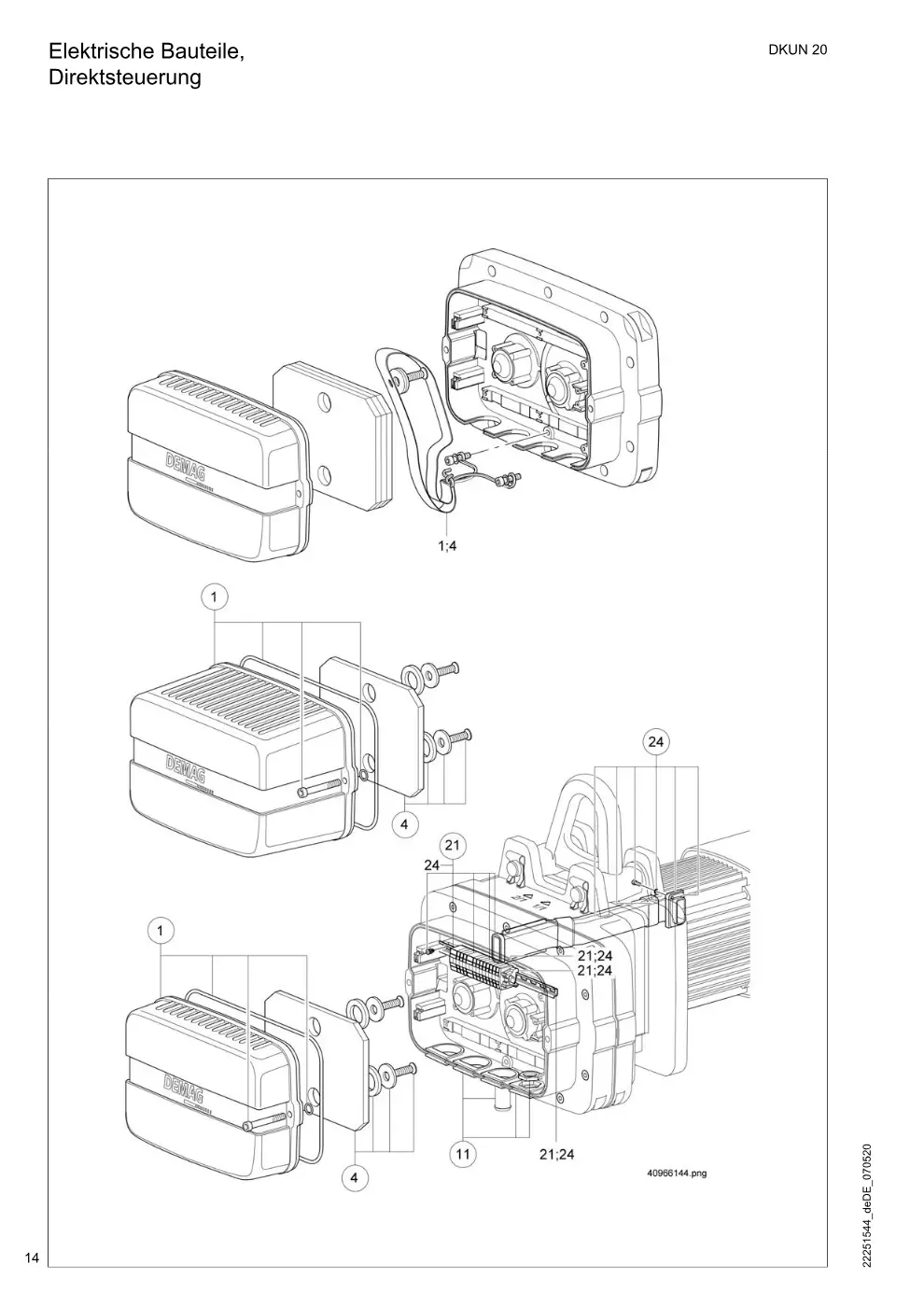

Elektrische Bauteile, Direktsteuerung (Seite 14)

Demag DKUN 20 – Elektrische Bauteile, Direktsteuerung, Zeichnung Seite 14

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1		83712033	1
1		83712333	1
4		83712733	1
11		83612933	1
21		89528933	1
24	kpl. (Teil-Nr. 21)	89526933	1

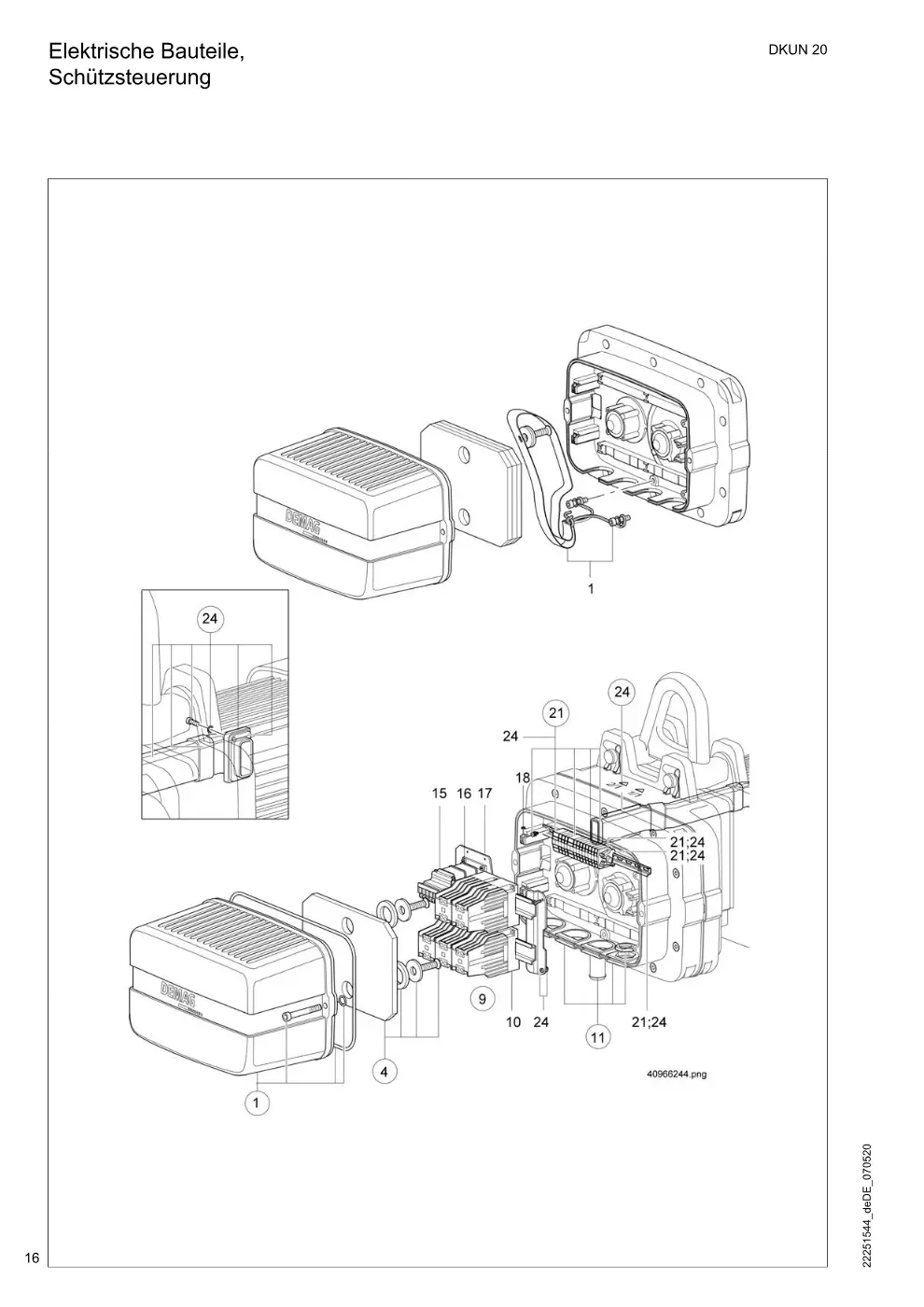

Elektrische Bauteile, Schützsteuerung (Seite 16)

Demag DKUN 20 – Elektrische Bauteile, Schützsteuerung, Zeichnung Seite 16

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1		83712333	1
4	DK20	83712733	1
9	Apparatesatz 3-Phasen-Ausf. kpl. (Teil-Nr. 10, 15, 24), Haupt - Feinhub + Katzfahren, 2 Geschw., 1:4	19800546	1
9	Apparatesatz 3-Phasen-Ausf. kpl. (Teil-Nr. 10, 15, 24), Haupt-/Feinhub	19800746	1
9	Apparatesatz 3-Phasen-Ausf. kpl. (Teil-Nr. 10, 15, 24), Haupt - Feinhub + Katzfahren	19800946	1
9	Apparatesatz 3-Phasen-Ausf. kpl. (Teil-Nr. 10, 15, 24), Haupt - Feinhub + Katzfahren, 2 Geschw., 1:4	19801146	1
9	Apparatesatz 3-Phasen-Ausf. kpl. (Teil-Nr. 10, 15, 24), Haupt-/Feinhub	19801346	1
9	Apparatesatz 3-Phasen-Ausf. kpl. (Teil-Nr. 10, 15, 24), Haupt - Feinhub + Katzfahren	19801546	1
9	Apparatesatz 3-Phasen-Ausf. kpl. (Teil-Nr. 10, 15, 24), Haupt - Feinhub + Katzfahren, 2 Geschw., 1:4	19801746	1
9	50HZ VDE Apparatesatz 3-Phasen-Ausf. kpl. (Teil-Nr. 10, 15, 24), Haupt-/Feinhub	19801946	1
9	50HZ VDE Apparatesatz 3-Phasen-Ausf. kpl. (Teil-Nr. 10, 15, 24), Haupt - Feinhub + Katzfahren	19802146	1
9	50HZ VDE Apparatesatz 3-Phasen-Ausf. kpl. (Teil-Nr. 10, 15, 24), Haupt - Feinhub + Katzfahren, 2 Geschw., 1:4	19802346	1
9	Apparatesatz 3-Phasen-Ausf. kpl. (Teil-Nr. 10, 15, 24), Haupt - Feinhub + Katzfahren, 2 Geschw., 1:4	19883746	1
9	Apparatesatz 3-Phasen-Ausf. kpl. (Teil-Nr. 10, 15, 24), Haupt-/Feinhub	19883846	1
9	Apparatesatz 3-Phasen-Ausf. kpl. (Teil-Nr. 10, 15, 24), Haupt - Feinhub + Katzfahren	19883946	1
9	Apparatesatz 3-Phasen-Ausf. kpl. (Teil-Nr. 10, 15, 24), Haupt - Feinhub + Katzfahren, 2 Geschw., 1:4	19884046	1
9	Apparatesatz 3-Phasen-Ausf. kpl. (Teil-Nr. 10, 15, 24), Haupt-/Feinhub	19884146	1
9	Apparatesatz 3-Phasen-Ausf. kpl. (Teil-Nr. 10, 15, 24), Haupt - Feinhub + Katzfahren	19884246	1
9	Apparatesatz 3-Phasen-Ausf. kpl. (Teil-Nr. 10, 15, 24), Haupt - Feinhub + Katzfahren, 2 Geschw., 1:4	19884346	1
9	50HZ VDE Apparatesatz 3-Phasen-Ausf. kpl. (Teil-Nr. 10, 15, 24), Haupt - Feinhub + Katzfahren, 2 Geschw., 1:4	19884646	1
10		57524444	1
10		57524844	1
10		57525344	1
10		57525744	1
10	1 Ö	87535033	2
10	42V50HZ 1 Ö	87535233	1
10	230/220V50HZ 1 S + 1 Ö	87536044	1
10	42V50HZ 1 S + 1 Ö	87536244	1
10	230/220V50HZ 1 S	87545544	1
10	42V50HZ 1 S	87548744	1
10	1 Ö	87559033	1
10	42V50HZ 1 Ö	87559233	1
10	230/220V50HZ	87560044	1
10	42V50HZ	87560244	1
10	42V50HZ 1 S + 1 Ö	89510544	1
10	230V50HZ 1 S + 1 Ö	89563444	1
11		83612933	1
13		83620144	3
15		89553933	1
15	36VA400/230V	89569944	1
15	63VA400/ 42V	89595044	1
15	63VA400/230V	89597144	1
16	M 4 X 8 Z3	31892599	1
17		83712244	1
18		34280444	1
21		89528933	1
24		89526833	1

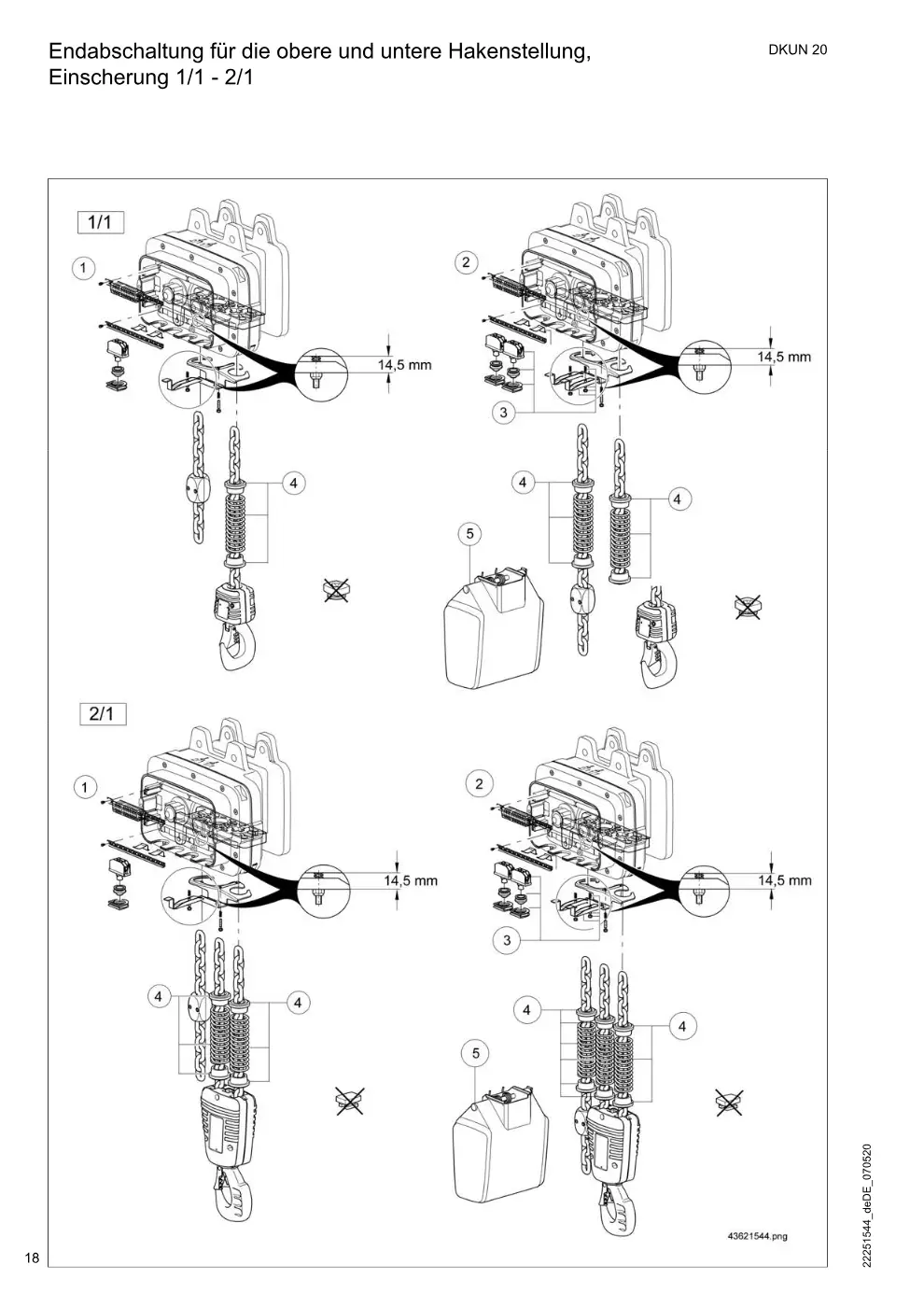

Endabschaltung für die obere und untere Hakenstellung, Einscherung 1/1 - 2/1 (Seite 18)

Demag DKUN 20 – Endabschaltung für die obere und untere Hakenstellung, Einscherung 1/1 - 2/1, Zeichnung Seite 18

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1		83878133	1
2	Grundset	83878133	1
3	Zusatzset	83878233	1
4		83828633	1
5	max. Kettenlänge 13 m	83806733	1

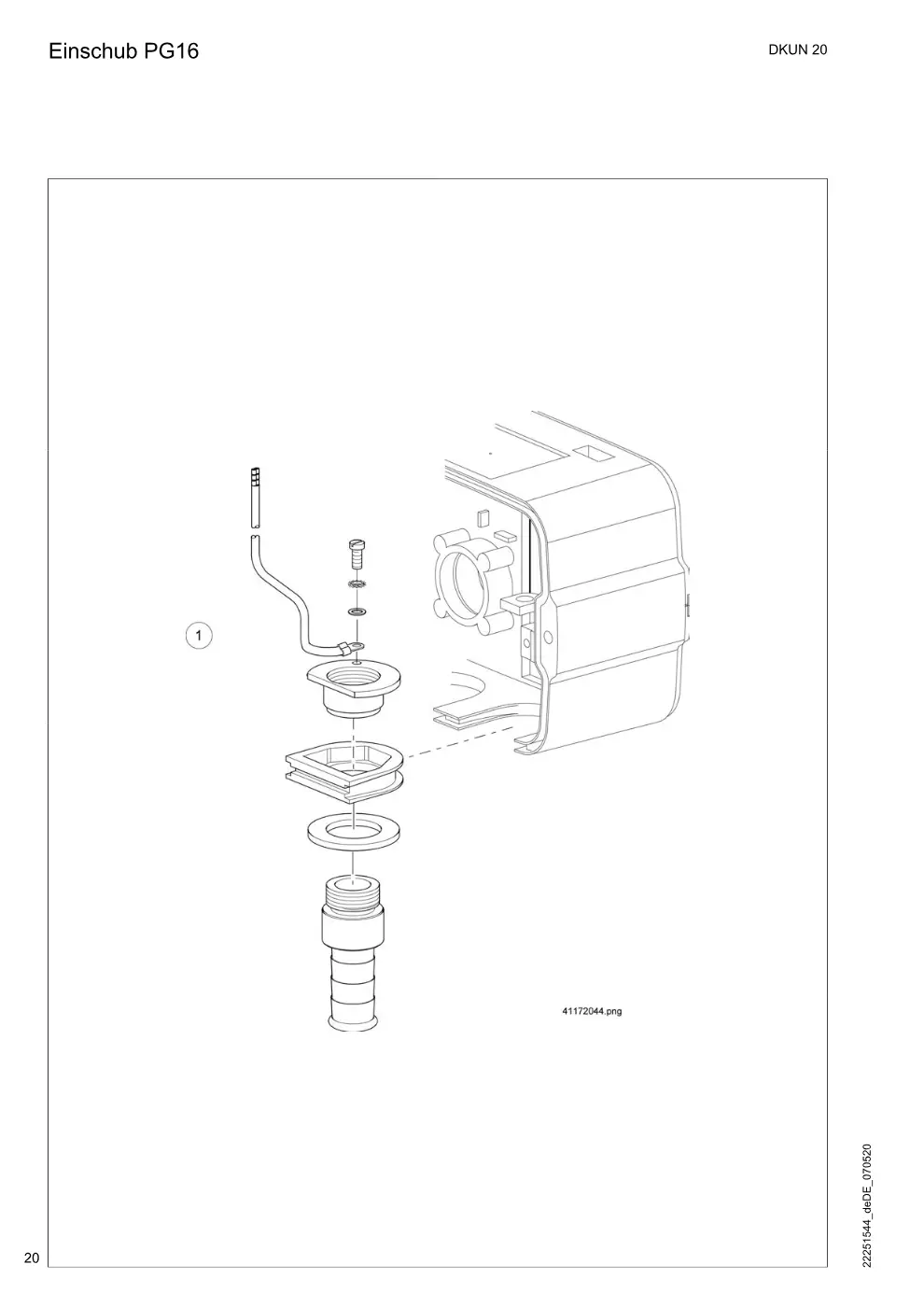

Einschub PG16 (Seite 20)

Demag DKUN 20 – Einschub PG16, Zeichnung Seite 20

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	verstärkt	83653033	1

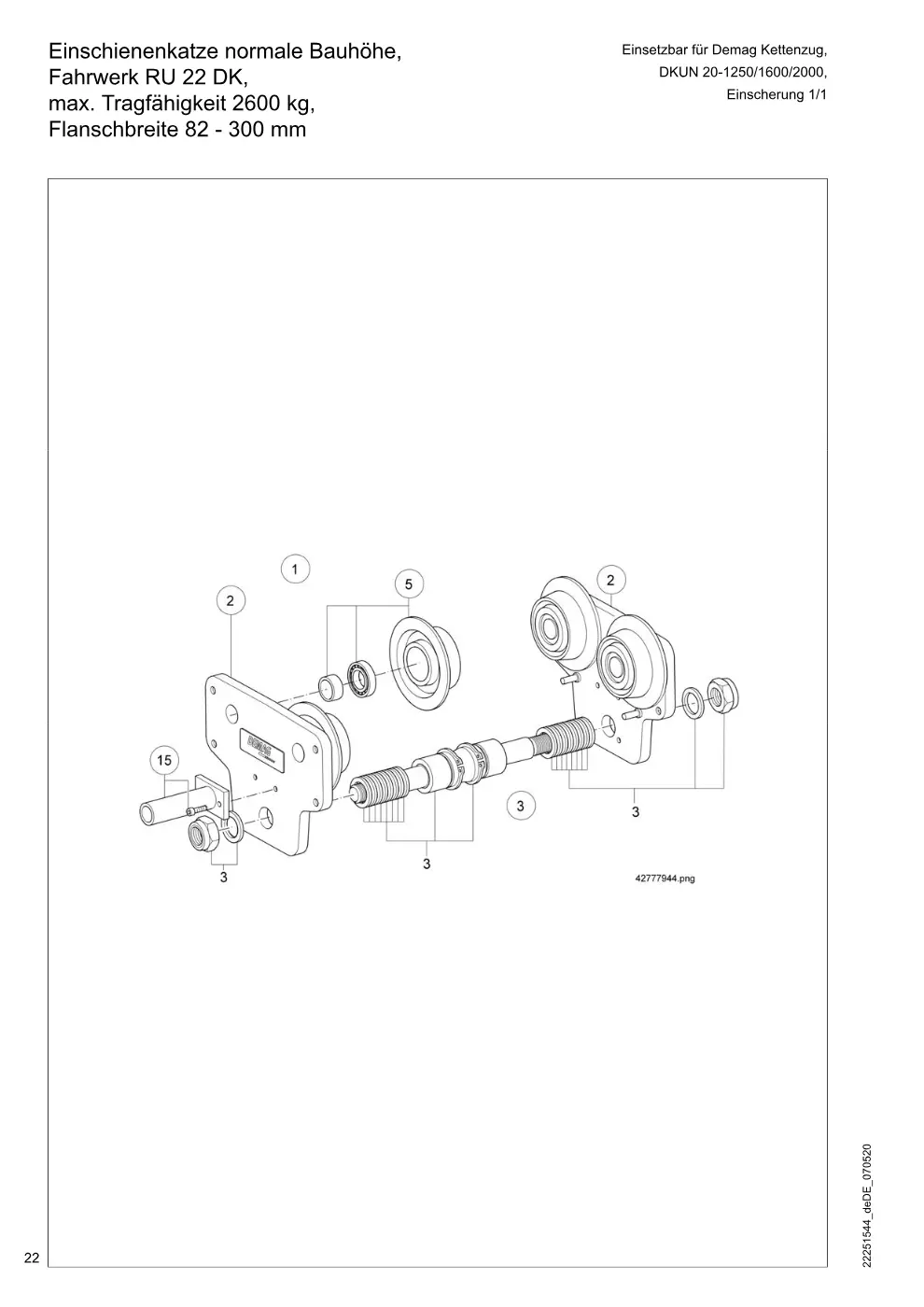

Einschienenkatze normale Bauhöhe, Einsetzbar für Demag Kettenzug, Fahrwerk RU 22 DK, DKUN 20-1250/1600/2000, max. Tragfähigkeit 2600 kg, (Seite 22)

Demag DKUN 20 – Einschienenkatze normale Bauhöhe, Einsetzbar für Demag Kettenzug, Fahrwerk RU 22 DK, DKUN 20-1250/1600/2000, max. Tragfähigkeit 2600 kg,, Zeichnung Seite 22

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	kpl. (Teil-Nr.	84011344	1
2	kpl. (Teil-Nr.	84011644	2
3	Flb. 82-143	83955644	1
3	Flb.144-200	83955744	1
3	Flb.201-300	83955844	1
5		84016044	2
15		83973733	1

Einschienenkatze normale Bauhöhe, Einsetzbar für Demag Kettenzug, Fahrwerk EU 22 DK, DKUN 20-1250/1600/2000, max. Tragfähigkeit 2600 kg, (Seite 24)

Demag DKUN 20 – Einschienenkatze normale Bauhöhe, Einsetzbar für Demag Kettenzug, Fahrwerk EU 22 DK, DKUN 20-1250/1600/2000, max. Tragfähigkeit 2600 kg,, Zeichnung Seite 24

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	kpl. (Teil.Nr. 2	84011444	1
2	kpl. (Teil-Nr.	84011644	1
3		83956344	1
3		83956444	1
3		83956544	1
5		84016044	2
8	kpl. (Teil-Nr.	84011744	1
9		84017044	2
18		83973733	1

Einschienenkatze normale Bauhöhe, Einsetzbar für Demag Kettenzug, Fahrwerk RU 36 DK, DKUN 20-2500, Einscherung 1/1, DKUN 20-1250/1600, Einsc (Seite 26)

Demag DKUN 20 – Einschienenkatze normale Bauhöhe, Einsetzbar für Demag Kettenzug, Fahrwerk RU 36 DK, DKUN 20-2500, Einscherung 1/1, DKUN 20-1250/1600, Einsc, Zeichnung Seite 26

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	kpl. (Teil-Nr.	84029244	1
2	kpl. (Teil-Nr.	84029044	2
3		83959144	1
3		83959944	1
5		83057844	4
15		83973733	1

Einschienenkatze normale Bauhöhe, Einsetzbar für Demag Kettenzug, Fahrwerk EU 36 DK, DKUN 20-2500, Einscherung 1/1, DKUN 20-1250/1600, Einsc (Seite 28)

Demag DKUN 20 – Einschienenkatze normale Bauhöhe, Einsetzbar für Demag Kettenzug, Fahrwerk EU 36 DK, DKUN 20-2500, Einscherung 1/1, DKUN 20-1250/1600, Einsc, Zeichnung Seite 28

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	kpl. (Teil-Nr. 2	84039244	1
2	kpl. (Teil-Nr.	84029044	1
3		83959144	1
3		83959944	1
5		83057844	2
8	kpl. (Teil-Nr.	83979144	1
9		83055344	2
15		83973733	1

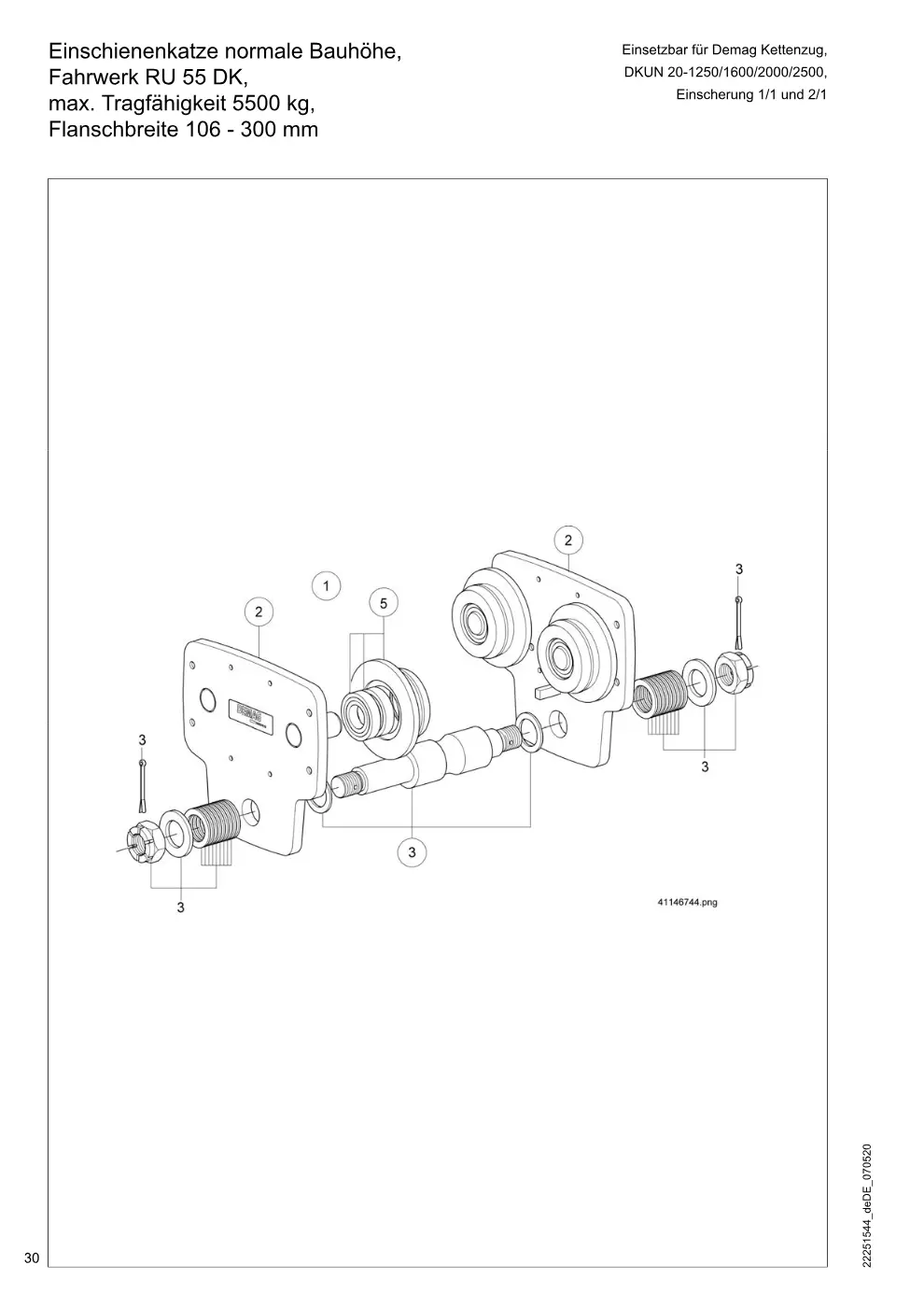

Einschienenkatze normale Bauhöhe, Einsetzbar für Demag Kettenzug, Fahrwerk RU 55 DK, DKUN 20-1250/1600/2000/2500, max. Tragfähigkeit 5500 kg (Seite 30)

Demag DKUN 20 – Einschienenkatze normale Bauhöhe, Einsetzbar für Demag Kettenzug, Fahrwerk RU 55 DK, DKUN 20-1250/1600/2000/2500, max. Tragfähigkeit 5500 kg, Zeichnung Seite 30

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	kpl. (Teil-Nr.	83969244	1
2		83969044	2
3		83957644	1
3		83957744	1
5		83057844	4

Einschienenkatze normale Bauhöhe, Einsetzbar für Demag Kettenzug, Fahrwerk EU 55 DK, DKUN 20-1250/1600/2000/2500, max. Tragfähigkeit 5500 kg (Seite 32)

Demag DKUN 20 – Einschienenkatze normale Bauhöhe, Einsetzbar für Demag Kettenzug, Fahrwerk EU 55 DK, DKUN 20-1250/1600/2000/2500, max. Tragfähigkeit 5500 kg, Zeichnung Seite 32

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	kpl. (Teil-Nr. 2, , 13/6 PKF	83979244	1
1	kpl. (Teil-Nr. 2, , KMF 80	83979444	1
2	kpl. (Teil-Nr.	83969044	1
3		83957644	1
3		83957744	1
5		83057944	2
8	kpl. (Teil-Nr.	83979044	1
8	kpl. (Teil-Nr.	83979144	1
9		83055344	2

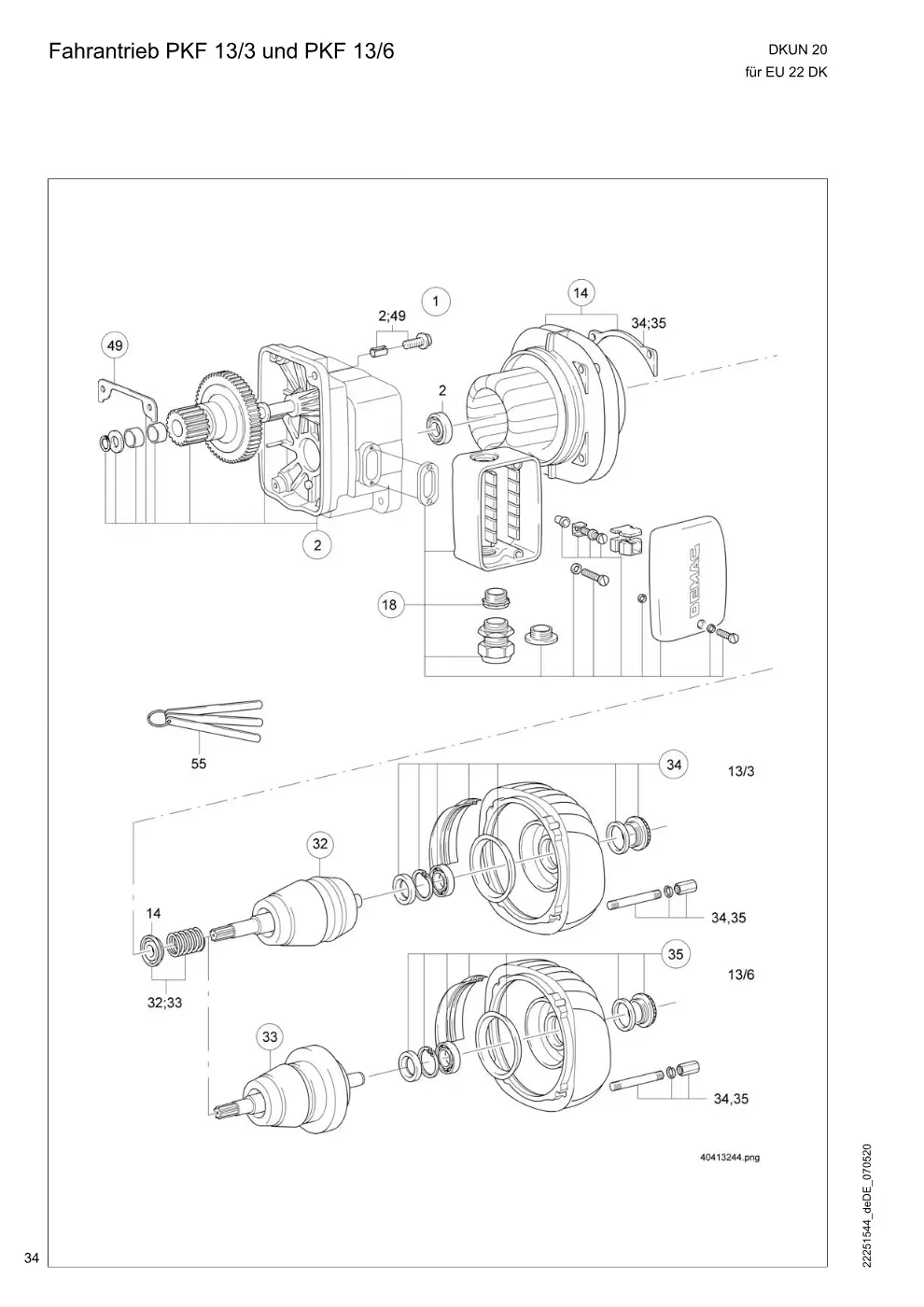

Fahrantrieb PKF 13/3 und PKF 13/6 (Seite 34)

Demag DKUN 20 – Fahrantrieb PKF 13/3 und PKF 13/6, Zeichnung Seite 34

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	7M 13/3PKF8 AB 220 - 400V 50 Hz	56306744	1
1	14M 13/3PKF4 AB 220 - 400V 50 Hz	56306444	1
1	28M 13/3PKF2 AB 220 - 400V 50 Hz	56306244	1
1	380 - 400V 50 Hz	56305644	1
1	380 - 400V 50 Hz	56305744	1
2		56307133	1
14	220/380V 50 Hz, 230/400V 50 Hz	56010633	1
14	220/380V 50 Hz, 230/400V 50 Hz	56371433	1
14	220/380V 50 Hz, 230/400V 50 Hz	56371733	1
14	380/400V 50 Hz	56372533	1
14	380/400V 50 Hz	56370133	1
18		56369233	1
32		56379133	1
32		56379233	1
33		56304733	1
33		56304833	1
34		56024033	1
35		56305533	1
49		58136933	1
55		10015084	3

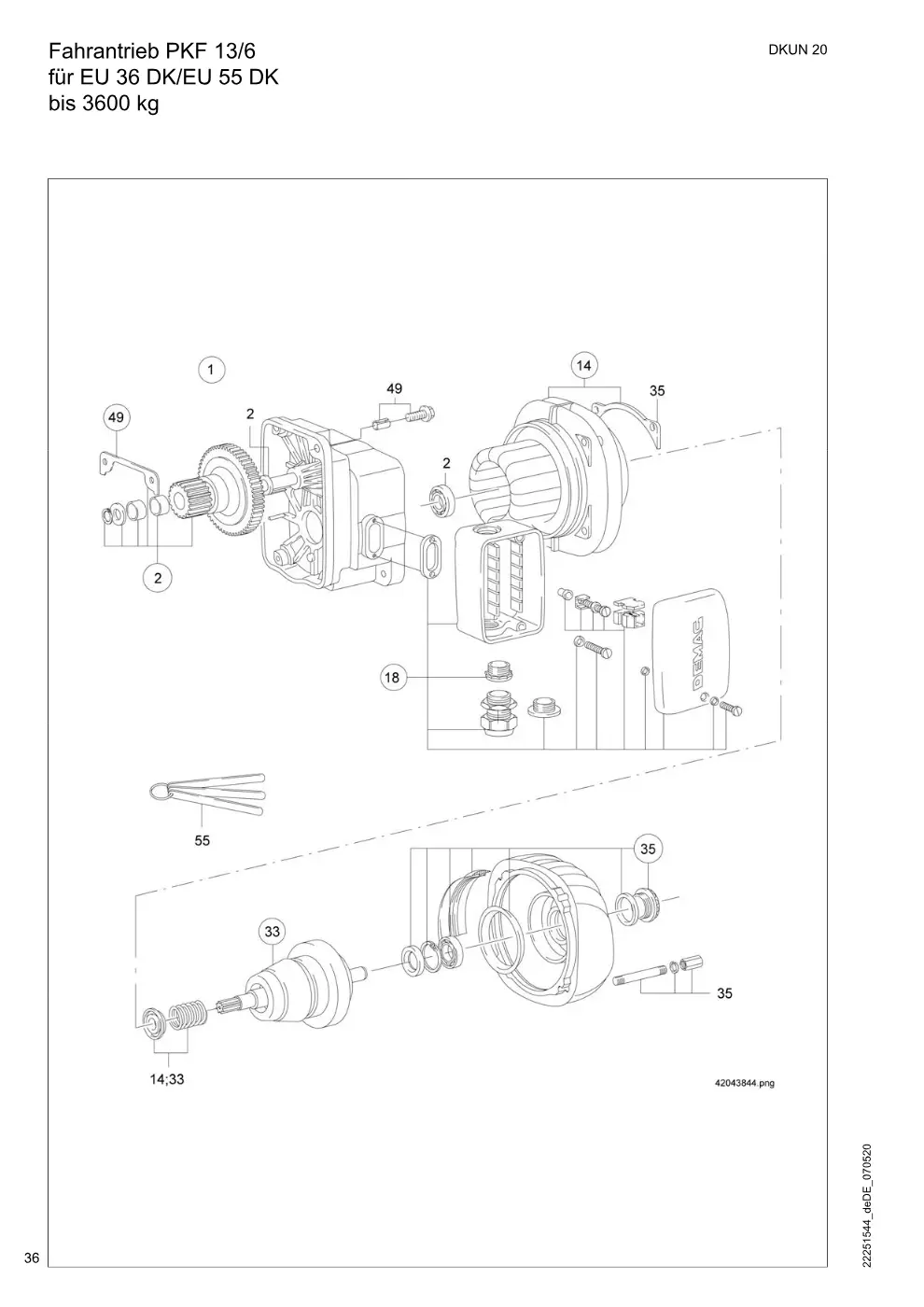

Fahrantrieb PKF 13/6 für EU 36 DK/EU 55 DK bis 3600 kg (Seite 36)

Demag DKUN 20 – Fahrantrieb PKF 13/6 für EU 36 DK/EU 55 DK bis 3600 kg, Zeichnung Seite 36

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	28M 220/380V50AB	56391344	1
1	14M 13/ 6PF4 AB	56391644	1
1	230/400V	56396444	1
1		56396844	1
1		56398244	1
2		56378933	1
14	380/400V 50 Hz	56370133	1
14	220/380V, 50HZ, 230/400V, 50HZ	56372233	1
14	380/400V 50 Hz	56372533	1
14	220/380V, 50HZ, 230/400V, 50HZ	56381733	1
14	220/380V, 50HZ, 230/400V, 50HZ	56382233	1
18		56369233	1
33		56304733	1
33		56304833	1
35		56305533	1
49		58136933	1
55		10015084	1

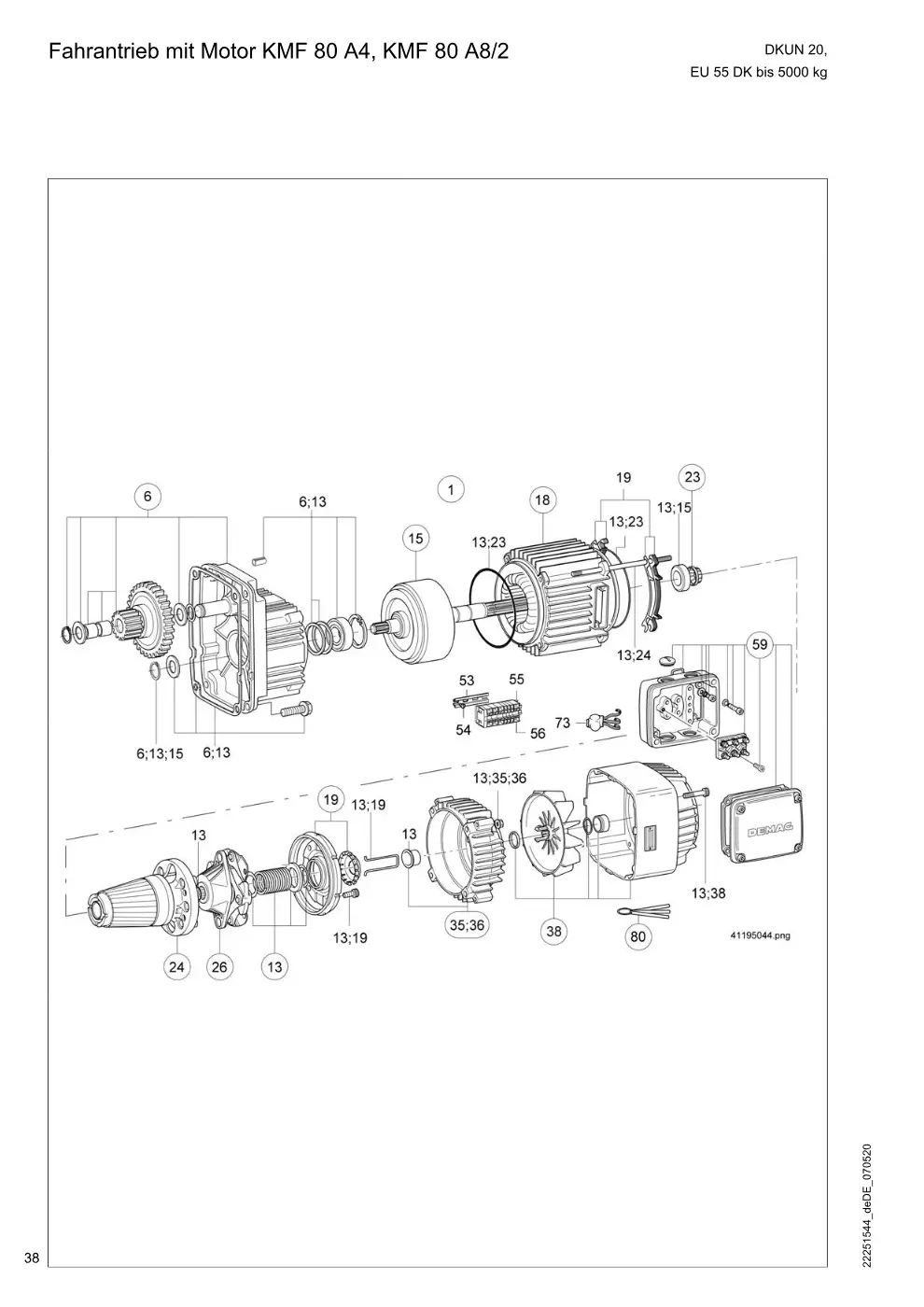

Fahrantrieb mit Motor KMF 80 A4, KMF 80 A8/2 (Seite 38)

Demag DKUN 20 – Fahrantrieb mit Motor KMF 80 A4, KMF 80 A8/2, Zeichnung Seite 38

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Fahrgeschw. 6,3/25 m/min	13010084	1
1	Fahrgeschw. 12,5 m/min	13010184	1
6		83916633	1
13		12880333	1
13		12880433	1
15		13331933	1
18	AB	13104484	1
18		13104733	1
19		13389533	1
23		13385233	1
24	KMF 80 A4	13345533	1
26		13376033	1
35		13361333	1
36		13363133	1
38		13382033	1
53	< = 15 A	14986284	1
54	< = 15 A	32052899	2
55	< = 15 A	89541944	2
73	nur für 8/2-polig	13387084	1
80		10040984	3

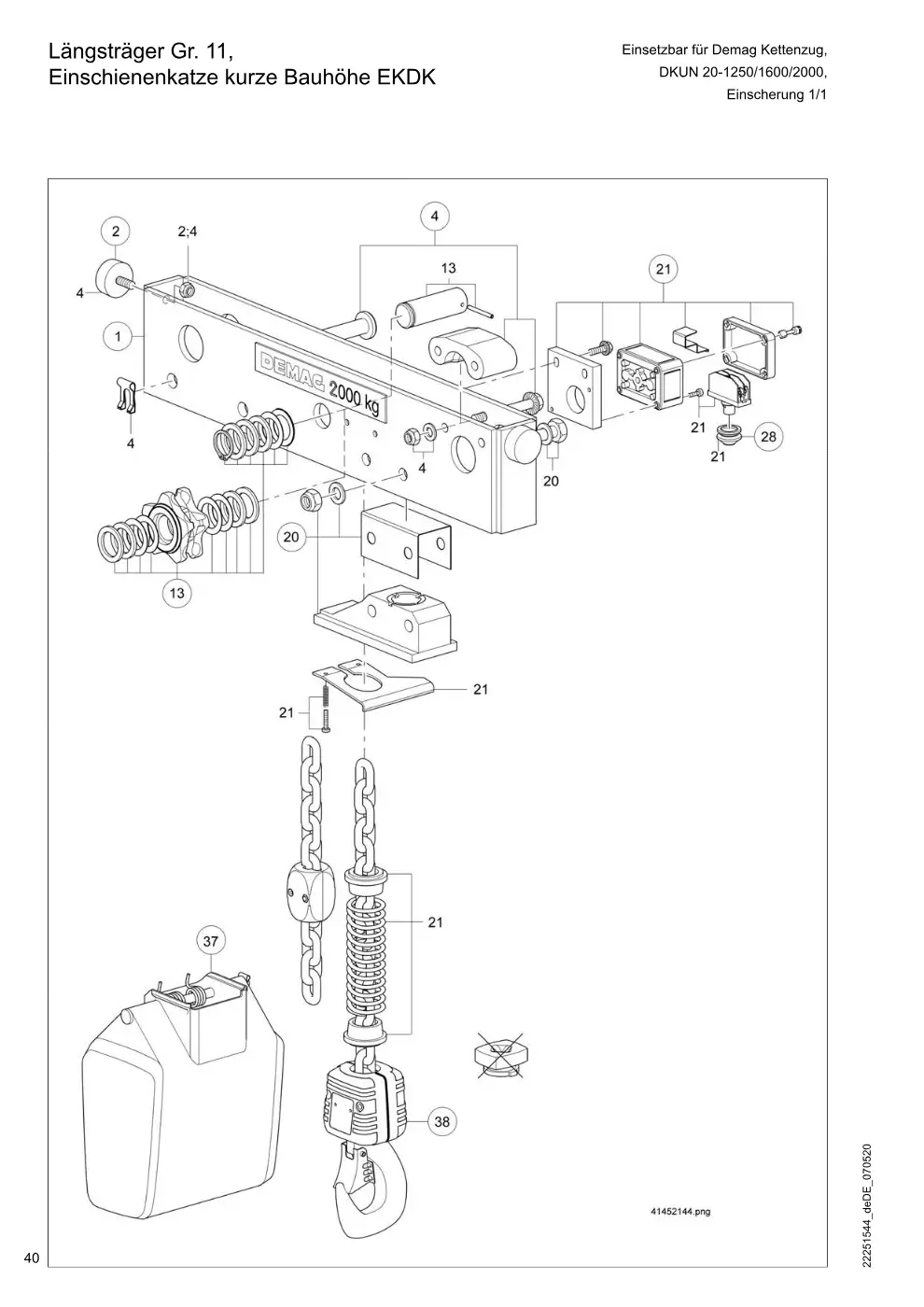

Längsträger Gr. 11, Einsetzbar für Demag Kettenzug, Einschienenkatze kurze Bauhöhe EKDK DKUN 20-1250/1600/2000, (Seite 40)

Demag DKUN 20 – Längsträger Gr. 11, Einsetzbar für Demag Kettenzug, Einschienenkatze kurze Bauhöhe EKDK DKUN 20-1250/1600/2000,, Zeichnung Seite 40

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	KDK20Gr11	83996644	1
2		97820633	1
4		83985933	1
13		83888033	1
20		83998933	1
21		83993533	1
28		87404533	1
37	max. 3 m	83806333	1
37	max. 8 m	83806533	1
37	max. 16 m	83806733	1
38		72144333	1

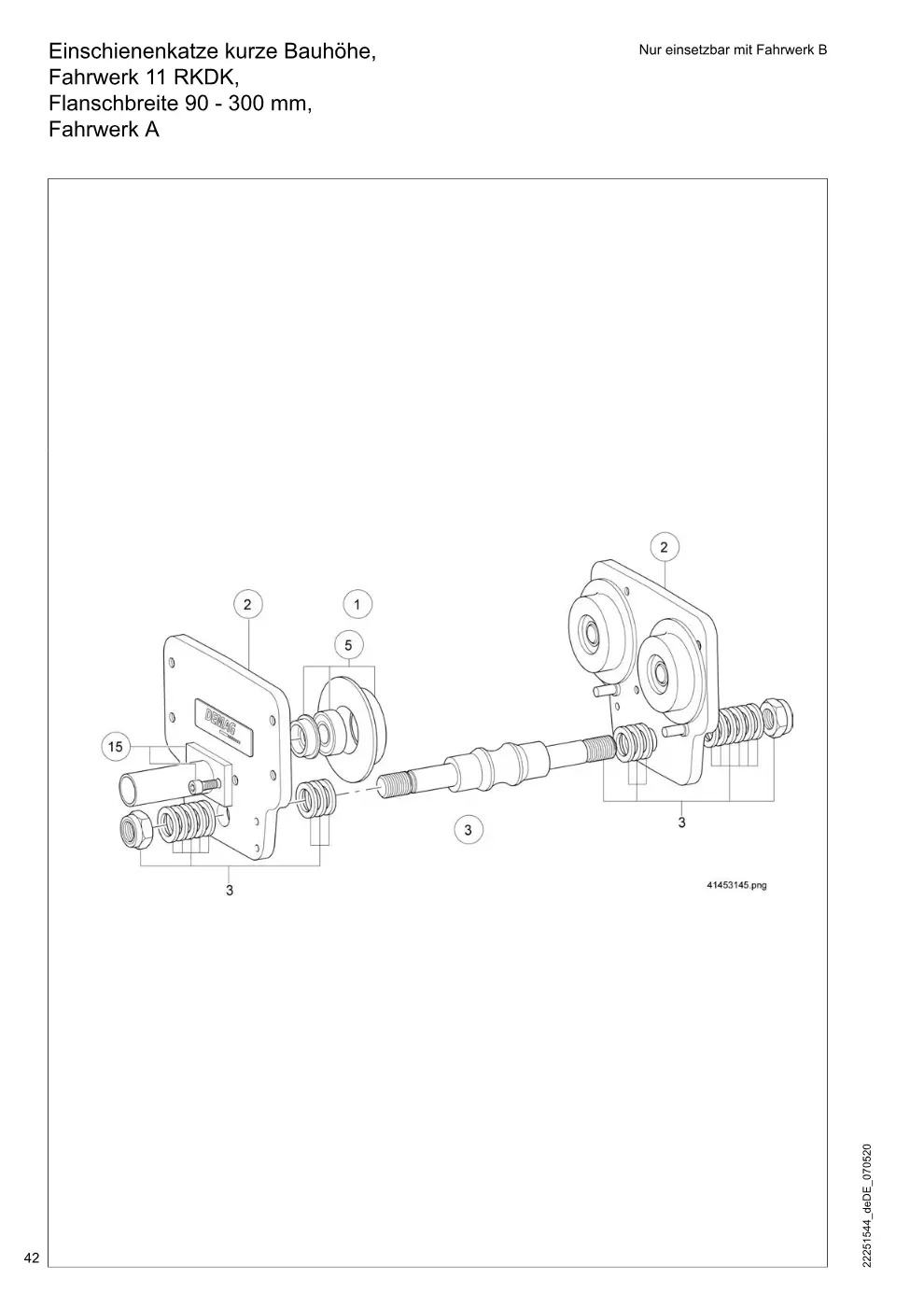

Einschienenkatze kurze Bauhöhe, Nur einsetzbar mit Fahrwerk B Fahrwerk 11 RKDK, Flanschbreite 90 - 300 mm, (Seite 42)

Demag DKUN 20 – Einschienenkatze kurze Bauhöhe, Nur einsetzbar mit Fahrwerk B Fahrwerk 11 RKDK, Flanschbreite 90 - 300 mm,, Zeichnung Seite 42

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	kpl. (Teil-Nr.	84010344	1
2	kpl. (Teil-Nr.	84010844 → 84010444	2
3		84050844	1
3		84050944	1
3		84051044	1
5		84014044	4
15		83973733	1

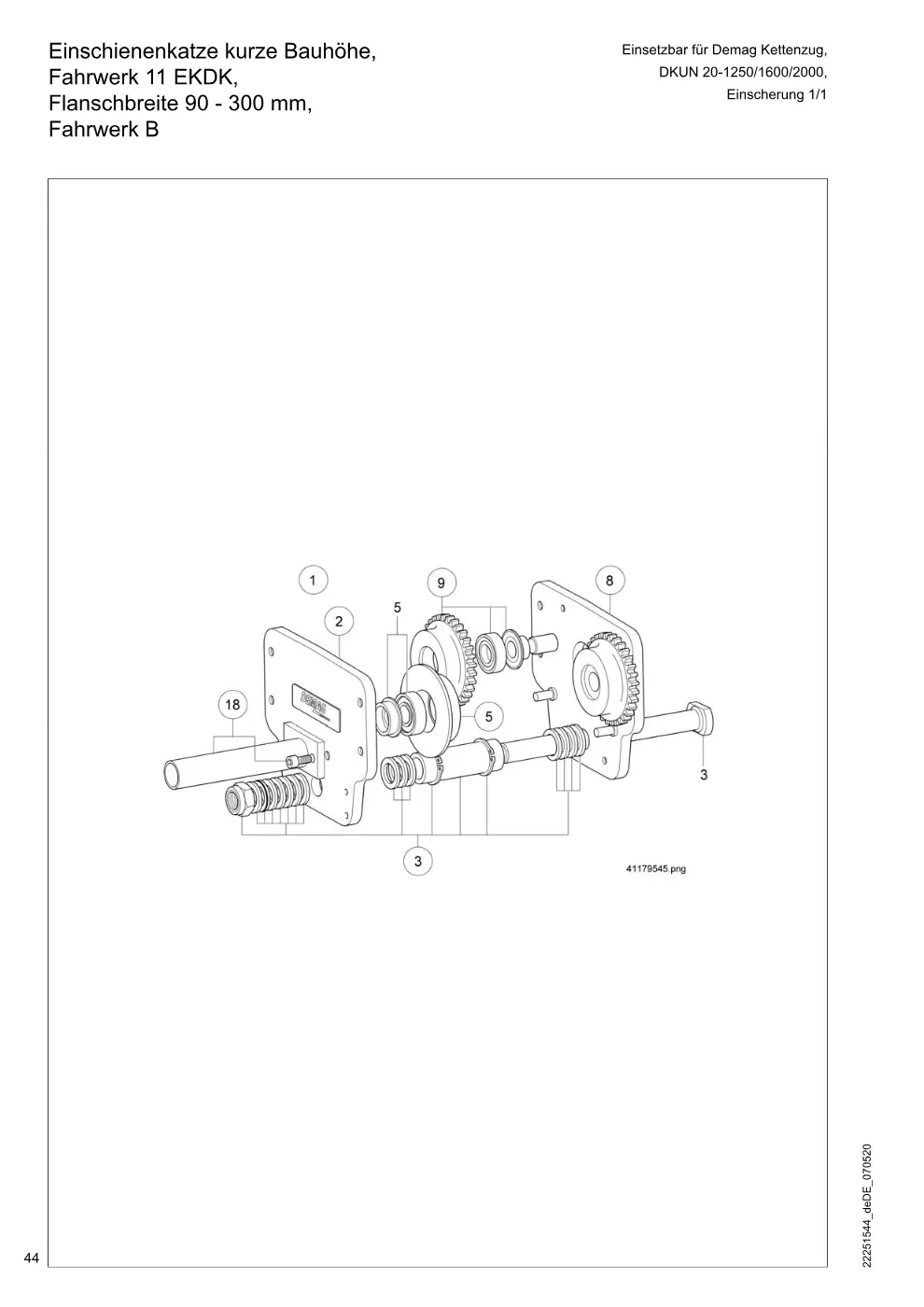

Einschienenkatze kurze Bauhöhe, Einsetzbar für Demag Kettenzug, Fahrwerk 11 EKDK, DKUN 20-1250/1600/2000, Flanschbreite 90 - 300 mm, (Seite 44)

Demag DKUN 20 – Einschienenkatze kurze Bauhöhe, Einsetzbar für Demag Kettenzug, Fahrwerk 11 EKDK, DKUN 20-1250/1600/2000, Flanschbreite 90 - 300 mm,, Zeichnung Seite 44

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	kpl. (Teil-Nr. 2	84010444	1
2	kpl. (Teil-Nr.	84010844 → 84010444	1
3		84050244	1
3		84050344	1
3		84050444	1
5		84014044	2
8	kpl. (Teil-Nr.	84010444	1
9		84015044	2
18		83973733	1

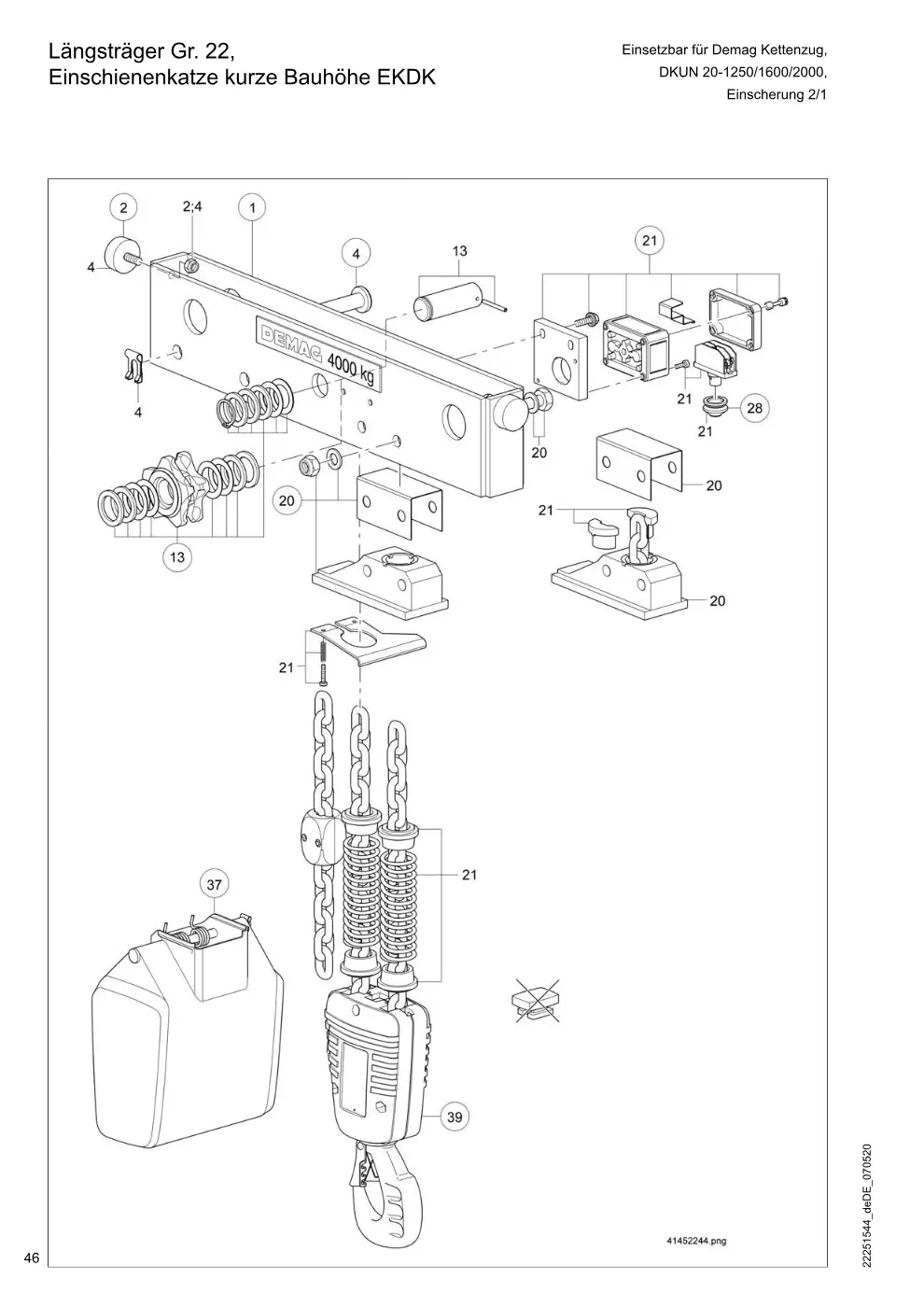

Längsträger Gr. 22, Einsetzbar für Demag Kettenzug, Einschienenkatze kurze Bauhöhe EKDK DKUN 20-1250/1600/2000, (Seite 46)

Demag DKUN 20 – Längsträger Gr. 22, Einsetzbar für Demag Kettenzug, Einschienenkatze kurze Bauhöhe EKDK DKUN 20-1250/1600/2000,, Zeichnung Seite 46

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	KDK20GR22	83999944	1
2		97820633	1
4		83985933	1
13		83888033	1
20		83998933	1
21		83993533	1
28		87404533	1
37	max. 3 m	83806333	1
37	max. 8 m	83806533	1
37	max. 16 m	83806733	1
39		83884033	1

Einschienenkatze kurze Bauhöhe, Einsetzbar für Demag Kettenzug, Fahrwerk 22 EKDK, DKUN 20-1250/1600/2000, Flanschbreite 98 - 300 mm (Seite 48)

Demag DKUN 20 – Einschienenkatze kurze Bauhöhe, Einsetzbar für Demag Kettenzug, Fahrwerk 22 EKDK, DKUN 20-1250/1600/2000, Flanschbreite 98 - 300 mm, Zeichnung Seite 48

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	kpl. (Teil-Nr. 2	84011444	1
2	kpl. (Teil-Nr.	84011644	1
3		84050544	1
3		84050644	1
3		84050744	1
5		84016044	2
8	kpl. (Teil-Nr.	84011744	1
9		84017044	2
18		83973733	1

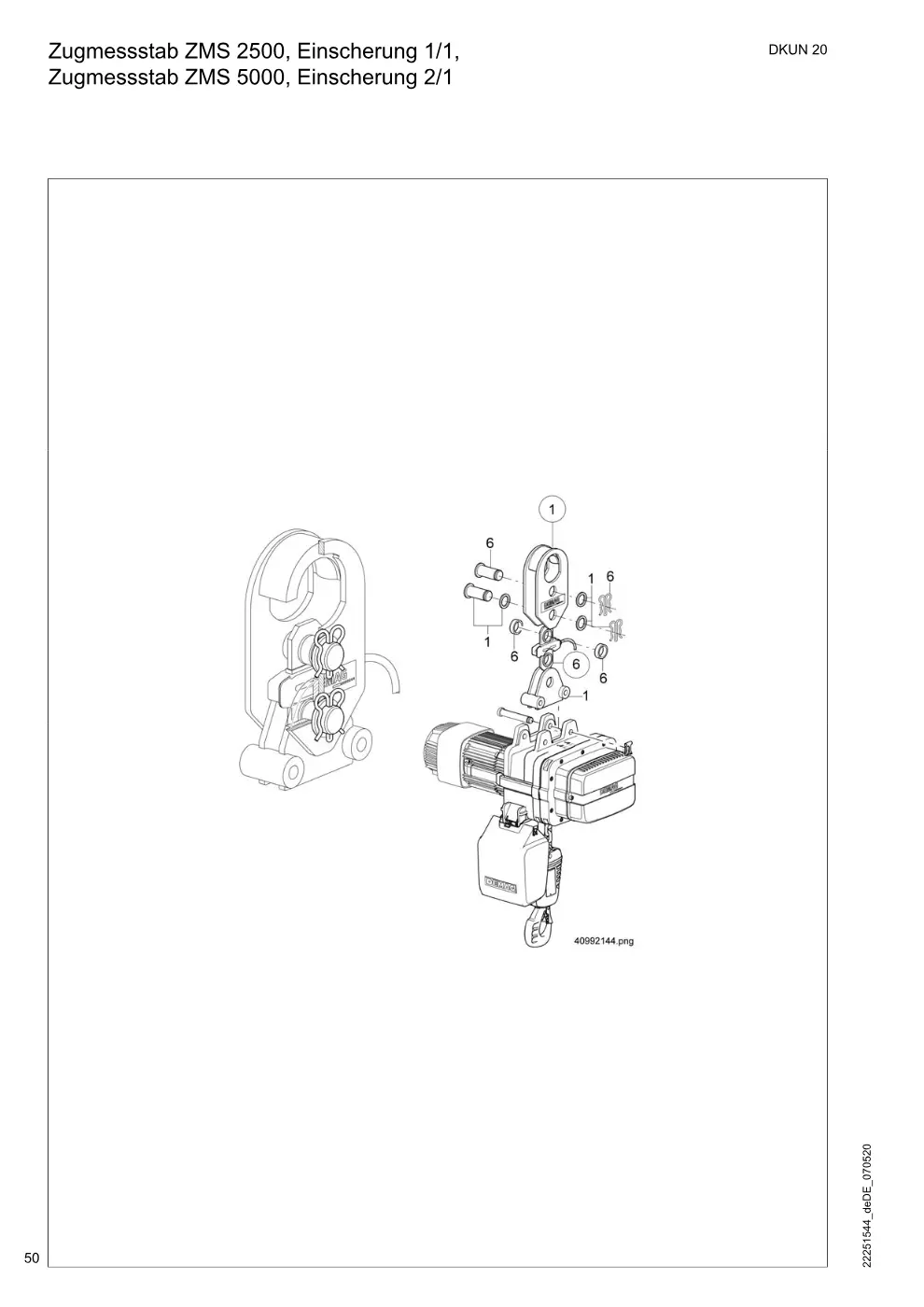

Zugmessstab ZMS 2500, Einscherung 1/1, Zugmessstab ZMS 5000, Einscherung 2/1 (Seite 50)

Demag DKUN 20 – Zugmessstab ZMS 2500, Einscherung 1/1, Zugmessstab ZMS 5000, Einscherung 2/1, Zeichnung Seite 50

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	1/1	83861433	1
1	t DK20 2/1	83861833	1
6	1/1	49160133	1
6	2/1	49160233	1

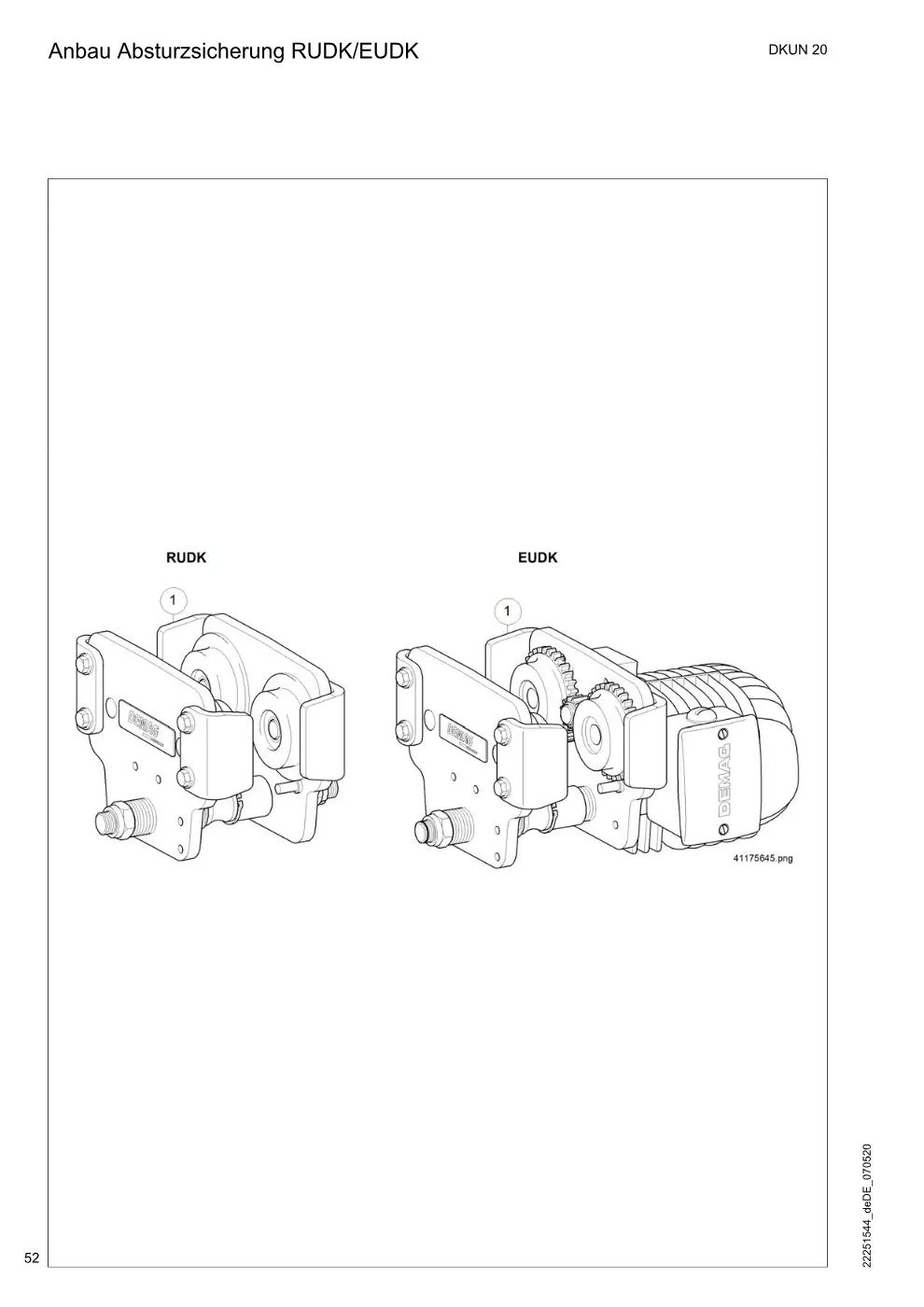

Anbau Absturzsicherung RUDK/EUDK (Seite 52)

Demag DKUN 20 – Anbau Absturzsicherung RUDK/EUDK, Zeichnung Seite 52

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1		83969744	1
1		83969844	1
1	Gr. 36	83969944	1

Zum Ersatzteilshop · Partfinder · Alle Kategorien · Impressum · AGB · Datenschutz
Kran-Tec e.U., Lengau (Österreich) – autorisierter Händler für Demag-Ersatzteile. Zeichnungen und Positionen aus den Demag-Ersatzteillisten. Preise und Verfügbarkeit im Shop. Datenstand 20.10.2026.
