Demag EKDR-Com 3-5-10 (ab Fabrik-Nr. 96000000) – Ersatzteilliste 21706044

Ersatzteilliste, Ausgabe 02/2015, Demag-Nr. 21706044 – 14 Zeichnungen, 142 Positionen mit Identnummer. Im Partfinder sehen Sie die Zeichnung, den Preis und legen das Teil in den Warenkorb.

Im Partfinder mit Zeichnung öffnen

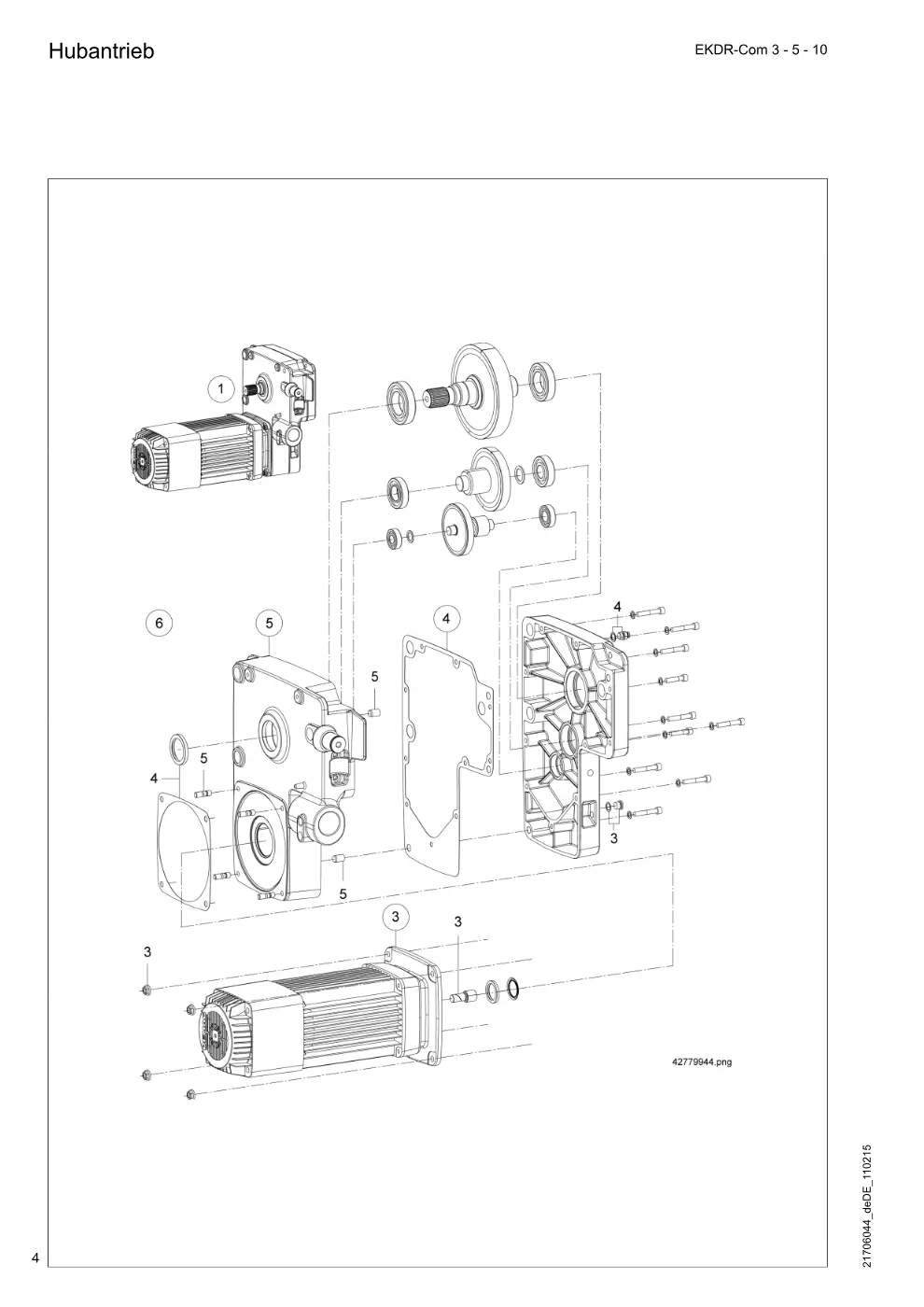

Hubantrieb (Seite 4)

Demag EKDR-Com 3-5-10 (ab Fabrik-Nr. 96000000) – Hubantrieb, Zeichnung Seite 4

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Hubantrieb ZBR132D12/ 2V1 DR 10, 4/1, 4/0,7 m/min	70410533	1
1	Hubantrieb ZBR132D12/ 2V1 DR 10, 4/1, 4/0,7 m/min	70413833	1
3	Hubmotorset ZBR100C12/ 2V0 DR 3, 4/1, 4,5/0,8 m/min	70199033	1
3	Hubmotorset DR 5 V0 DR 5, 4/1, 4,5/0,8 m/min	70399033	1
3	Hubmotorset ZBR132D12/2V0 DR 10, 4/1, 4/0,7 m/min	70598933	1
3	Motor ZBR100C12/2 BR050 DR 3, 4/1, 4,5/0,8 m/min	75510233	1
3	Motor ZBR100E12/2 BR050 DR 5, 4/1, 4,5/0,8 m/min	75512233	1
3	Motor ZBR132D12/2 BR140 DR 10, 4/1, 4/0,7 m/min	75514233	1
4	Dichtungsset DR 3	70190033	1
4	Dichtungsset DR 5 Z100	70390033	1
4	Dichtungsset DR10	70590033	1
5	Getriebegehäuseset DR 3	70190433	1
5	Getriebegehäuseset DR 5	70390433	1
5	Getriebegehäuseset DR10	70590433	1
6	Hubgetriebe DR 3 kpl. (Teil-Nr. 4	70110033	1
6	Hubgetriebe DR 5 kpl. (Teil-Nr. 4	70310033	1

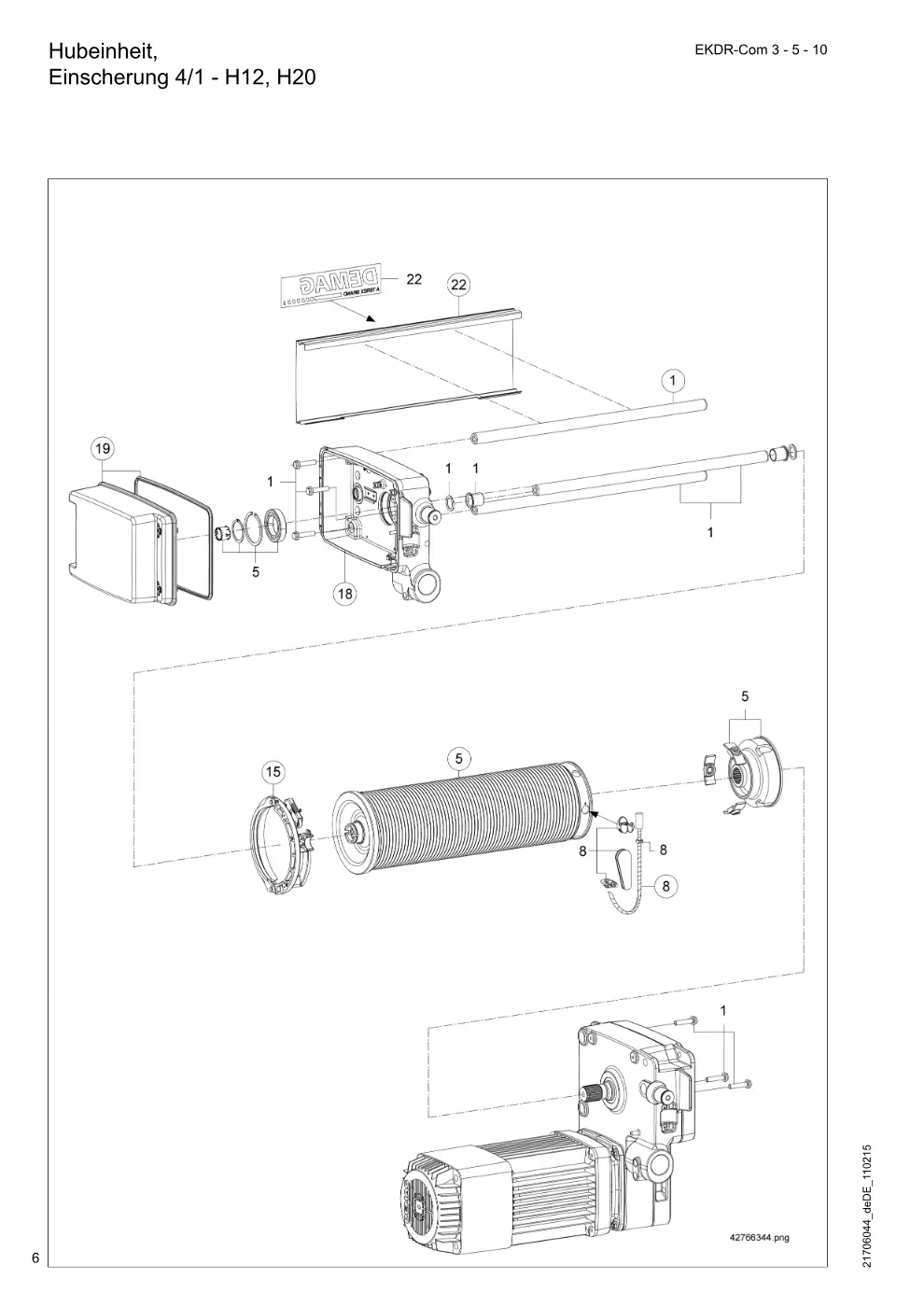

Hubeinheit, Einscherung 4/1 - H12, H20 (Seite 6)

Demag EKDR-Com 3-5-10 (ab Fabrik-Nr. 96000000) – Hubeinheit, Einscherung 4/1 - H12, H20, Zeichnung Seite 6

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Bolzenset DR 3 H12	70190833	1
1	Bolzenset DR 3 H20	70190933	1
1	Bolzenset DR 5 H12	70390833	1
1	Bolzenset DR 5 H20	70390933	1
1	Bolzenset DR10 H12	70590833	1
1	Bolzenset DR10 H20	70590933	1
5	Seiltrommel einrillig DR 3 H12 7L	70176033	1
5	Seiltrommel einrillig DR 3 H20 7L	70176133	1
5	Seiltrommel einrillig DR 5 H12 9L	70376033	1
5	Seiltrommel einrillig DR 5 H20 9L	70376133	1
5	Seiltrommel einrillig DR10 H12 13L	70576033	1
5	Seiltrommel einrillig DR10 H20 13L	70576133	1
8	Drahtseilset DR 3 H12 4/1 ab Fabrik-Nr. 96000000, 1Am, 2m, 3m	70196133	1
8	Drahtseilset DR 3 H20 4/1 ab Fabrik-Nr. 96000000, 1Am, 2m, 3m	70196233	1
8	Drahtseilset DR 5 H12 4/1 ab Fabrik-Nr. 96000000, 1Am, 2m	70396133	1
8	Drahtseilset DR 5 H20 4/1 ab Fabrik-Nr. 96000000, 1Am, 2m	70396233	1
8	Drahtseilset DR10 13 H12 4/1 ab Fabrik-Nr. 96000000, 1Am, 2m	70596133	1
8	Drahtseilset DR10 13 H20 4/1 ab Fabrik-Nr. 96000000, 1Am, 2m	70596233	1
8	Drahtseilset DR10 13 H12 4/1 ab Fabrik-Nr. 96000000, 3m	70599833	1
8	Drahtseilset DR10 13 H20 4/1 ab Fabrik-Nr. 96000000, 3m	70599933	1
8	Drahtseilset DR 3 H12 4/1 ab Fabrik-Nr. 10000000, 2m, 3m, 4m	70196133	1
8	Drahtseilset DR 3 H20 4/1 ab Fabrik-Nr. 10000000, 2m, 3m, 4m	70196233	1
8	Drahtseilset DR 5 H12 4/1 ab Fabrik-Nr. 10000000, 2m, 3m	70396133	1
8	Drahtseilset DR 5 H20 4/1 ab Fabrik-Nr. 10000000, 2m, 3m	70396233	1
8	Drahtseilset DR10 13 H12 4/1 ab Fabrik-Nr. 10000000, 2m, 3m	70596133	1
8	Drahtseilset DR10 13 H20 4/1 ab Fabrik-Nr. 10000000, 2m, 3m	70596233	1
8	Drahtseilset DR10 13 H12 4/1 ab Fabrik-Nr. 10000000, 4m	70599833	1
8	Drahtseilset DR10 13 H20 4/1 ab Fabrik-Nr. 10000000, 4m	70599933	1
15	Seilführungsset links DR 3/ 7 säurefest	70080233	1
15	Seilführungsset links DR 3/ 7V säurefest, verstärkt	70047133	1
15	Seilführungsset links DR 5/ 9 säurefest	70280233	1
15	Seilführungsset links DR 5/ 9V säurefest, verstärkt	70247133	1
15	Seilführungsset links DR 10/13 säurefest	70485033	1
15	Seilführungsset links DR 10/13V säurefest, verstärkt	70447133	1
22	Verkleidungsblech DR 3 H12	70197733	1
22	Verkleidungsblech DR 3 H20	70197833	1
22	Verkleidungsblech DR 5 H12	70397733	1
22	Verkleidungsblech DR 5 H20	70397833	1
22	Verkleidungsblech DR10 H12	70597733	1
22	Verkleidungsblech DR10 H20	70597833	1

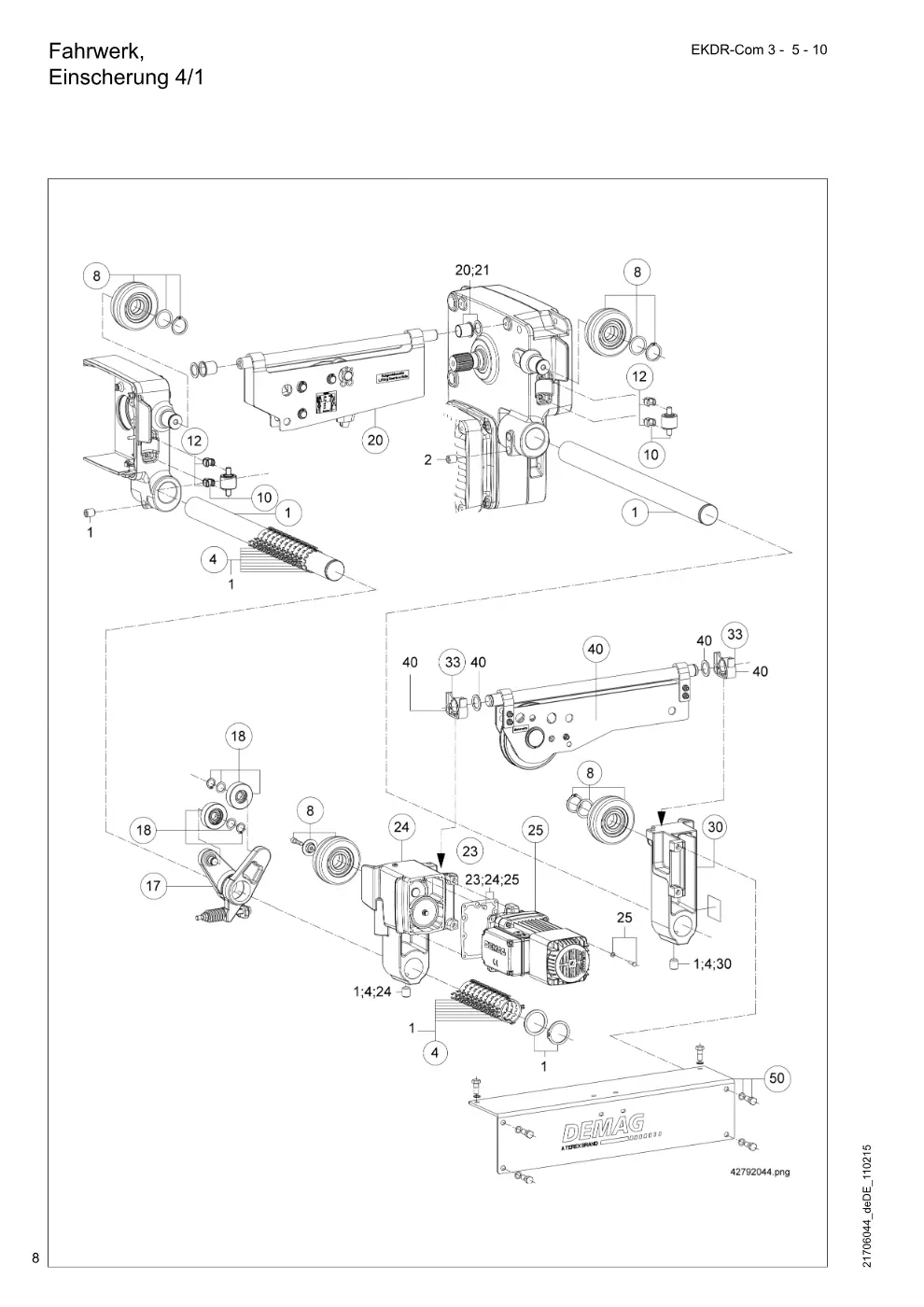

Fahrwerk, Einscherung 4/1 (Seite 8)

Demag EKDR-Com 3-5-10 (ab Fabrik-Nr. 96000000) – Fahrwerk, Einscherung 4/1, Zeichnung Seite 8

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Tragbolzenset DR 3	70191333	1
1	Tragbolzenset DR 5	70391333	1
1	Tragbolzenset DR10	70591333	1
4	Distanzbuchsenset DR 3	70191233	1
4	Distanzbuchsenset DR 5	70391233	1
4	Distanzbuchsenset DR10	70591233	1
8	Radsatzset DR 3 kpl. (Teil-Nr. 10, 12)	70191533	1
8	Radsatzset DR 5 kpl. (Teil-Nr. 10, 12)	70391533	1
8	Radsatzset DR10 kpl. (Teil-Nr. 10, 12)	70591533	1
10	Führungsrollenset EKDR DR 3, DR 5, DR 10	70057033	1
12	Rollenträger DR Set DR 3, DR 5, DR 10	70057133	1
17	Andruckschwinge DR 3 kpl. (Teil-Nr. 18)	70059033	1
17	Andruckschwinge DR 5 kpl. (Teil-Nr. 18)	70259033	1
17	Andruckschwinge DR10 kpl. (Teil-Nr. 18)	70459033	1
18	Stützrollenset DR 3	70197633	1
18	Stützrollenset DR 5	70397633	1
18	Stützrollenset DR10	70597633	1
23	Fahrantrieb EKDR 3 ZBA 71 kpl. (Teil-Nr. 24, 25)	70050033	1
23	Fahrantrieb EKDR 5 ZBA 71 kpl. (Teil-Nr. 24, 25)	70250233	1
23	Fahrantrieb EKDR10 ZBA 71 kpl. (Teil-Nr. 24, 25)	70450233	1
24	Holmset DR 3 m.Getriebe	70197333	1
24	Holmset DR 5 m.Getriebe	70397333	1
24	Holmset DR10 m.Getriebe	70597333	1
25	Fahrmotor ZBA71B4 DR 3	70197533	1
25	Fahrmotor ZBA71B4 DR5	70397533	1
25	Fahrmotor ZBA71B4 DR10	70597533	1
25	Fahrmotor ZBF71A8/2 EKDR3	47996233	1
25	Fahrmotor ZBF71A8/2 EKDR5	47996333	1
25	Fahrmotor ZBF80A8/2 EKDR10	47996433	1
30	Holmset NA DR 3	70197433	1
30	Holmset NA DR 5	70397433	1
30	Holmset NA DR10	70597433	1
33	Schwenklagerbuchse Set DR 3	70191633	1
33	Schwenklagerbuchse Set DR 5	70391633	1
33	Schwenklagerbuchse Set DR 10	70591633	1

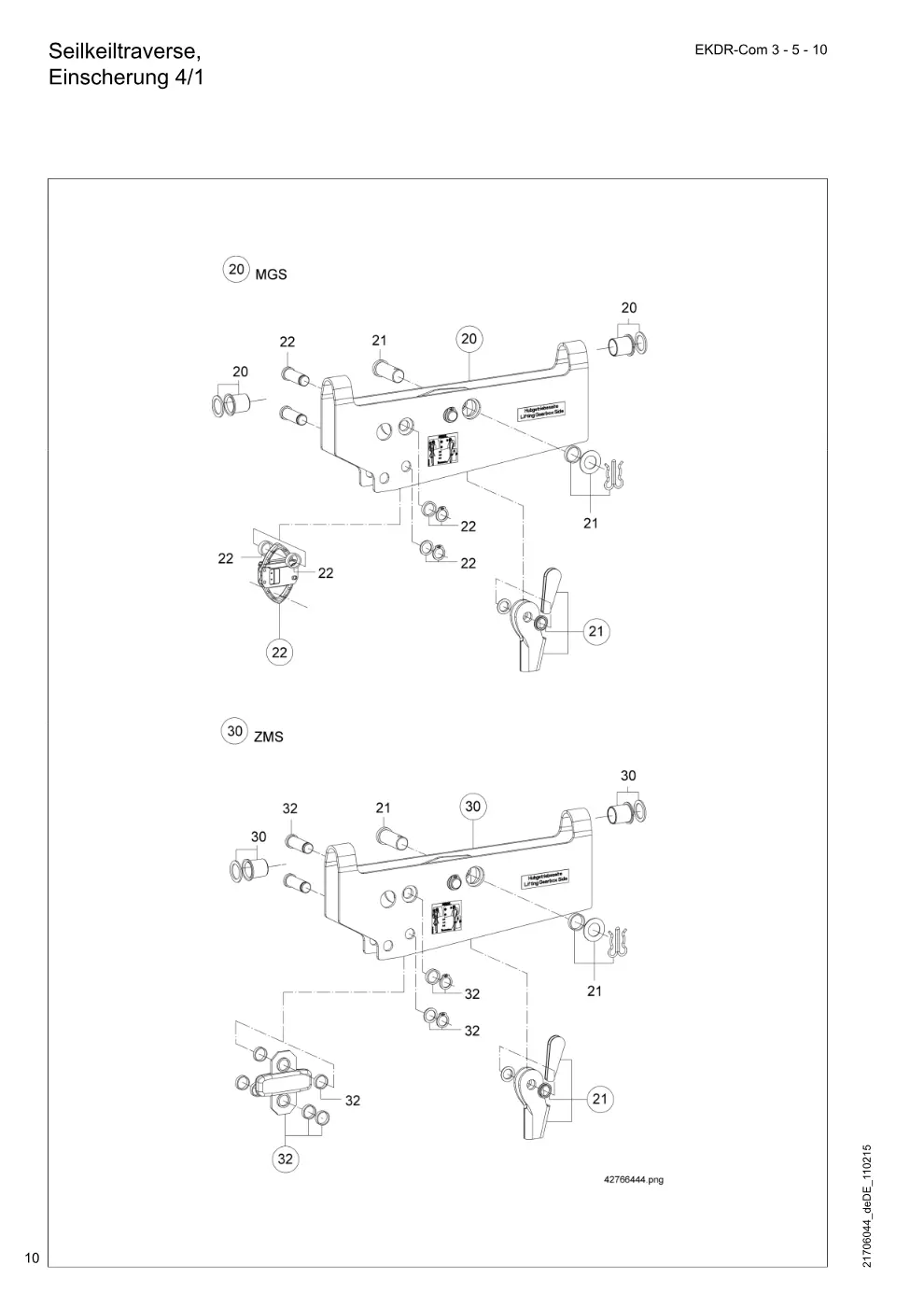

Seilkeiltraverse, Einscherung 4/1 (Seite 10)

Demag EKDR-Com 3-5-10 (ab Fabrik-Nr. 96000000) – Seilkeiltraverse, Einscherung 4/1, Zeichnung Seite 10

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
20	Traverse Überlastsichrg. MGS H12 4/1 2m ab Fabrik-Nr. 96000000, DR 3, 1Am, 3,2t, kpl. (Teil-Nr. 21, 22)	47983933	1
20	Traverse Überlastsichrg. MGS H12 4/1 3m ab Fabrik-Nr. 96000000, DR 3, 2m, 2,5t, kpl. (Teil-Nr. 21, 22)	47984033	1
20	Traverse Überlastsichrg. MGS H12 4/1 4m ab Fabrik-Nr. 96000000, DR 3, 3m, 2,0t, kpl. (Teil-Nr. 21, 22)	47984133	1
20	Traverse Überlastsichrg. MGS H20 4/1 2m ab Fabrik-Nr. 96000000, DR 3, 1Am, 3,2t, kpl. (Teil-Nr. 21, 22)	47984233	1
20	Traverse Überlastsichrg. MGS H20 4/1 3m ab Fabrik-Nr. 96000000, DR 3, 2m, 2,5t, kpl. (Teil-Nr. 21, 22)	47984333	1
20	Traverse Überlastsichrg. MGS H20 4/1 4m ab Fabrik-Nr. 96000000, DR 3, 3m, 2,0t, kpl. (Teil-Nr. 21, 22)	47984433	1
20	Traverse Überlastsichrg. MGS H12 4/1 2m ab Fabrik-Nr. 96000000, DR 5, 1Am, 5,0t, kpl. (Teil-Nr. 21, 22)	47986633	1
20	Traverse Überlastsichrg. MGS H12 4/1 3m ab Fabrik-Nr. 96000000, DR 5, 2m, 4,0t, kpl. (Teil-Nr. 21, 22)	47986733	1
20	Traverse Überlastsichrg. MGS H20 4/1 2m ab Fabrik-Nr. 96000000, DR 5, 1Am, 5,0t, kpl. (Teil-Nr. 21, 22)	47986933	1
20	Traverse Überlastsichrg. MGS H20 4/1 3m ab Fabrik-Nr. 96000000, DR 5, 2m, 4,0t, kpl. (Teil-Nr. 21, 22)	47987033	1
20	Traverse Überlastsichrg. MGS H12 4/1 2m ab Fabrik-Nr. 96000000, DR 10, 1Am, 10,0t, kpl. (Teil-Nr. 21, 22)	47989033	1
20	Traverse Überlastsichrg. MGS H12 4/1 3m ab Fabrik-Nr. 96000000, DR 10, 2m, 8,0t, kpl. (Teil-Nr. 21, 22)	47989133	1
20	Traverse Überlastsichrg. MGS H12 4/1 4m ab Fabrik-Nr. 96000000, DR 10, 3m, 6,3t, kpl. (Teil-Nr. 21, 22)	47989233	1
20	Traverse Überlastsichrg. MGS H20 4/1 2m ab Fabrik-Nr. 96000000, DR 10, 1Am, 10,0t, kpl. (Teil-Nr. 21, 22)	47989333	1
20	Traverse Überlastsichrg. MGS H20 4/1 3m ab Fabrik-Nr. 96000000, DR 10, 2m, 8,0t, kpl. (Teil-Nr. 21, 22)	47989433	1
20	Traverse Überlastsichrg. MGS H20 4/1 4m ab Fabrik-Nr. 96000000, DR 10, 3m, 6,3t, kpl. (Teil-Nr. 21, 22)	47989533	1
20	Traverse Überlastsichrg. MGS H12 4/1 2m ab Fabrik-Nr. 10000000, DR 3, 2m, 3,2t, kpl. (Teil-Nr. 21, 22)	47983933	1
20	Traverse Überlastsichrg. MGS H12 4/1 3m ab Fabrik-Nr. 10000000, DR 3, 3m, 2,5t, kpl. (Teil-Nr. 21, 22)	47984033	1
20	Traverse Überlastsichrg. MGS H12 4/1 4m ab Fabrik-Nr. 10000000, DR 3, 4m, 2,0t, kpl. (Teil-Nr. 21, 22)	47984133	1
20	Traverse Überlastsichrg. MGS H20 4/1 2m ab Fabrik-Nr. 10000000, DR 3, 2m, 3,2t, kpl. (Teil-Nr. 21, 22)	47984233	1
20	Traverse Überlastsichrg. MGS H20 4/1 3m ab Fabrik-Nr. 10000000, DR 3, 3m, 2,5t, kpl. (Teil-Nr. 21, 22)	47984333	1
20	Traverse Überlastsichrg. MGS H20 4/1 4m ab Fabrik-Nr. 10000000, DR 3, 4m, 2,0t, kpl. (Teil-Nr. 21, 22)	47984433	1
20	Traverse Überlastsichrg. MGS H12 4/1 2m ab Fabrik-Nr. 10000000, DR 5, 2m, 5,0t, kpl. (Teil-Nr. 21, 22)	47986633	1
20	Traverse Überlastsichrg. MGS H12 4/1 3m ab Fabrik-Nr. 10000000, DR 5, 3m, 4,0t, kpl. (Teil-Nr. 21, 22)	47986733	1
20	Traverse Überlastsichrg. MGS H20 4/1 2m ab Fabrik-Nr. 10000000, DR 5, 2m, 5,0t, kpl. (Teil-Nr. 21, 22)	47986933	1
20	Traverse Überlastsichrg. MGS H20 4/1 3m ab Fabrik-Nr. 10000000, DR 5, 3m, 4,0t, kpl. (Teil-Nr. 21, 22)	47987033	1
20	Traverse Überlastsichrg. MGS H12 4/1 2m ab Fabrik-Nr. 10000000, DR 10, 2m, 10,0t, kpl. (Teil-Nr. 21, 22)	47989033	1
20	Traverse Überlastsichrg. MGS H12 4/1 3m ab Fabrik-Nr. 10000000, DR 10, 3m, 8,0t, kpl. (Teil-Nr. 21, 22)	47989133	1
20	Traverse Überlastsichrg. MGS H12 4/1 4m ab Fabrik-Nr. 10000000, DR 10, 4m, 6,3t, kpl. (Teil-Nr. 21, 22)	47989233	1
20	Traverse Überlastsichrg. MGS H20 4/1 2m ab Fabrik-Nr. 10000000, DR 10, 2m, 10,0t, kpl. (Teil-Nr. 21, 22)	47989333	1
20	Traverse Überlastsichrg. MGS H20 4/1 3m ab Fabrik-Nr. 10000000, DR 10, 3m, 8,0t, kpl. (Teil-Nr. 21, 22)	47989433	1
20	Traverse Überlastsichrg. MGS H20 4/1 4m ab Fabrik-Nr. 10000000, DR 10, 4m, 6,3t, kpl. (Teil-Nr. 21, 22)	47989533	1
21	Seiltaschenset DR 3	70191733	1
21	Seiltaschenset DR 5	70391733	1
21	Seiltaschenset DR10	70591733	1
22	Überlastabschaltung DR 3 2m ab Fabrik-Nr. 96000000, MGS, 1Am, 3,2t	71932733	1
22	Überlastabschaltung DR 3 3m ab Fabrik-Nr. 96000000, MGS, 2m, 2,5t	71932833	1
22	Überlastabschaltung DR 3 4m ab Fabrik-Nr. 96000000, MGS, 3m, 2,0t	71932933	1
22	Überlastabschaltung DR 5 2m ab Fabrik-Nr. 96000000, MGS, 1Am, 5,0t	71952733	1
22	Überlastabschaltung DR 5 3m ab Fabrik-Nr. 96000000, MGS, 2m, 4,0t	71952833	1
22	Überlastabschaltung DR 5 4m ab Fabrik-Nr. 96000000, MGS, 3m, 3,2t	71952933	1
22	Überlastabschaltung DR 10 2m ab Fabrik-Nr. 96000000, MGS, 1Am, 10,0t	71912733	1
22	Überlastabschaltung DR 10 3m ab Fabrik-Nr. 96000000, MGS, 2m, 8,0t	71912833	1
22	Überlastabschaltung DR 10 4m ab Fabrik-Nr. 96000000, MGS, 3m, 6,3t	71912933	1
22	Überlastabschaltung DR 3 2m ab Fabrik-Nr. 10000000, MGS, 2m, 3,2t	71932733	1
22	Überlastabschaltung DR 3 3m ab Fabrik-Nr. 10000000, MGS, 3m, 2,5t	71932833	1
22	Überlastabschaltung DR 3 4m ab Fabrik-Nr. 10000000, MGS, 4m, 2,0t	71932933	1
22	Überlastabschaltung DR 5 2m ab Fabrik-Nr. 10000000, MGS, 2m, 5,0t	71952733	1
22	Überlastabschaltung DR 5 3m ab Fabrik-Nr. 10000000, MGS, 3m, 4,0t	71952833	1
22	Überlastabschaltung DR 5 4m ab Fabrik-Nr. 10000000, MGS, 4m, 3,2t	71952933	1
22	Überlastabschaltung DR 10 2m ab Fabrik-Nr. 10000000, MGS, 2m, 10,0t	71912733	1
22	Überlastabschaltung DR 10 3m ab Fabrik-Nr. 10000000, MGS, 3m, 8,0t	71912833	1
22	Überlastabschaltung DR 10 4m ab Fabrik-Nr. 10000000, MGS, 4m, 6,3t	71912933	1
30	Seilkeiltraverse H12 4/1 ZMS ab Fabrik-Nr. 10000000	70194633	1
30	Seilkeiltraverse H20 4/1 ZMS ab Fabrik-Nr. 10000000	70194733	1
30	Seilkeiltraverse H12 4/1 ZMS ab Fabrik-Nr. 10000000	70394633	1
30	Seilkeiltraverse H20 4/1 ZMS ab Fabrik-Nr. 10000000	70394733	1
30	Seilkeiltraverse H12 4/1 ZMS ab Fabrik-Nr. 10000000, 10,0t; 8,0t	70594633	1
30	Seilkeiltraverse H12 4/1 ZMS ab Fabrik-Nr. 10000000, 6,3t	70594433	1
30	Seilkeiltraverse H20 4/1 ZMS ab Fabrik-Nr. 10000000, 10,0t; 8,0t	70594733	1
30	Seilkeiltraverse H20 4/1 ZMS ab Fabrik-Nr. 10000000, 6,3t	70594533	1
32	Zugmessstab Set ZMS DR 3 4/1	70191833	1
32	Zugmessstab Set ZMS DR 5 4/1	70391433	1
32	Zugmessstab Set ZMS DR10 4/1	70591433	1

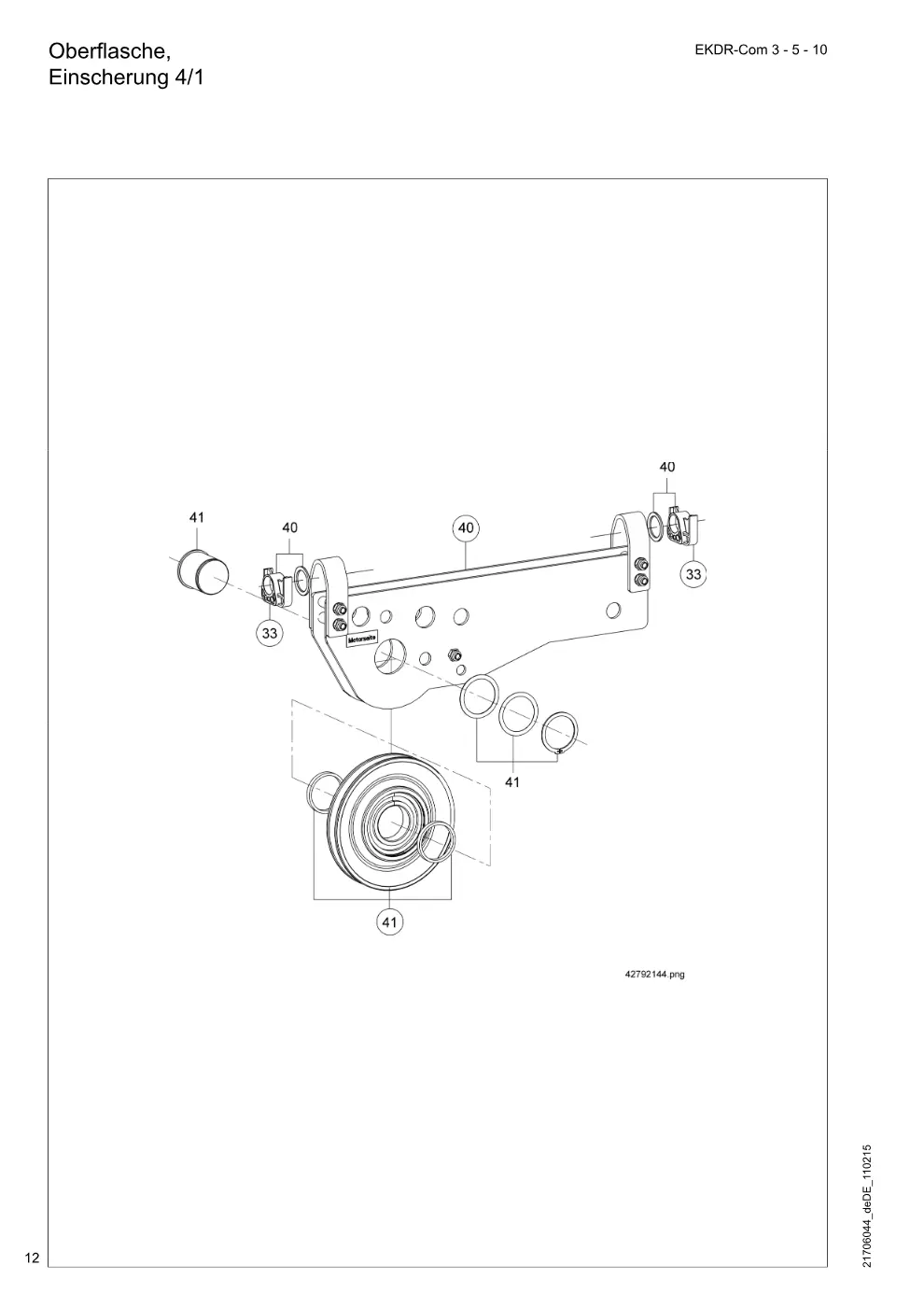

Oberflasche, Einscherung 4/1 (Seite 12)

Demag EKDR-Com 3-5-10 (ab Fabrik-Nr. 96000000) – Oberflasche, Einscherung 4/1, Zeichnung Seite 12

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
33	Schwenklagerbuchse Set DR 3	70191633	1
33	Schwenklagerbuchse Set DR 5	70391633	1
33	Schwenklagerbuchse Set DR 10	70591633	1
40	Oberflaschenset DR 3 H12 kpl. (Teil-Nr. 33, 41)	70194933	1
40	Oberflaschenset DR 3 H20 kpl. (Teil-Nr. 33, 41)	70195033	1
40	Oberflaschenset DR 5 H12 kpl. (Teil-Nr. 33, 41)	70394933	1
40	Oberflaschenset DR 5 H20 kpl. (Teil-Nr. 33, 41)	70395033	1
40	Oberflaschenset DR10 H12 kpl. (Teil-Nr. 33, 41)	70594933	1
40	Oberflaschenset DR10 H20 kpl. (Teil-Nr. 33, 41)	70595033	1
41	Seilrollenset DR 3 4/1	70195233	1
41	Seilrollenset DR 5 4/1	70395233	1
41	Seilrollenset DR10 4/1	70595233	1

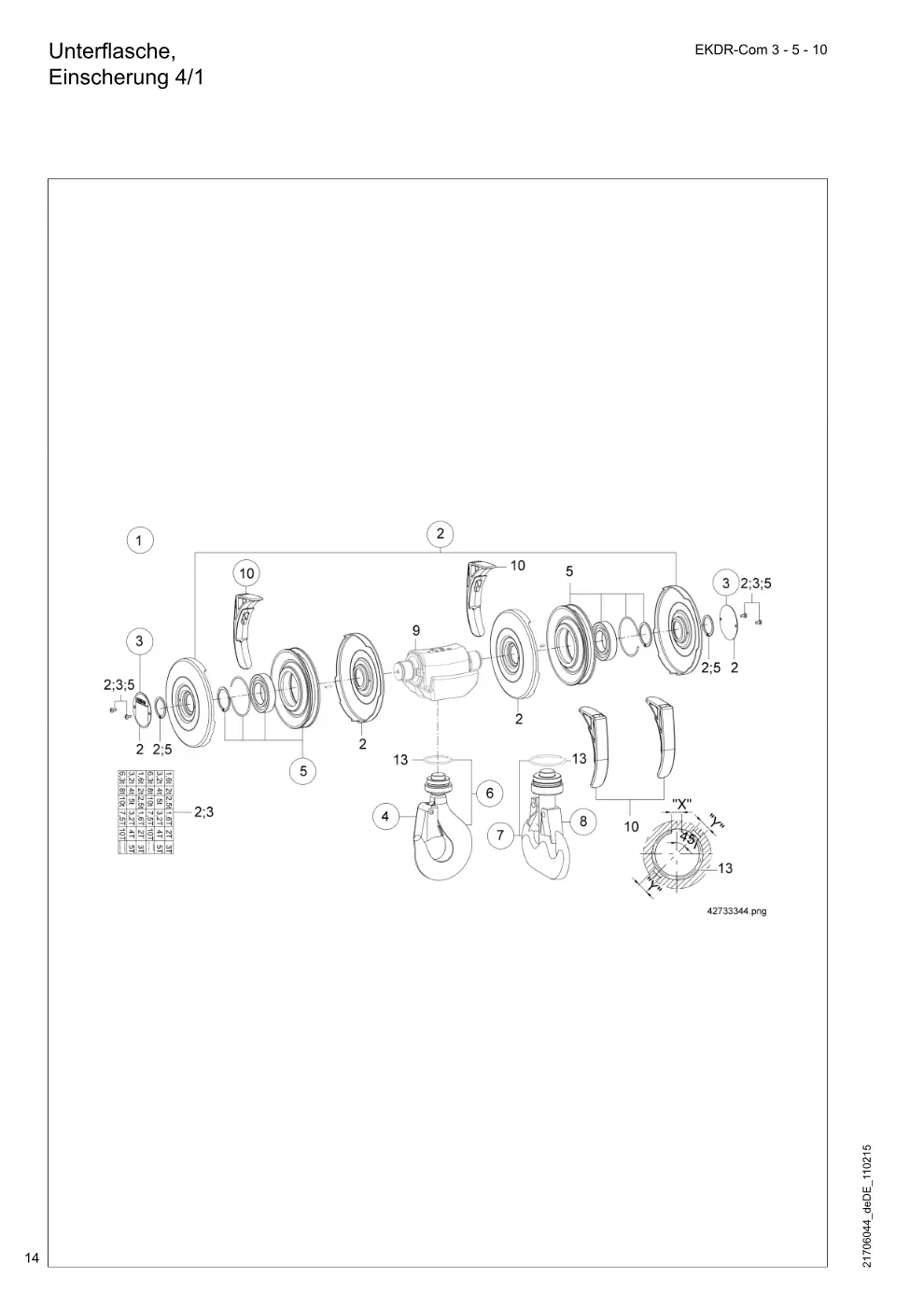

Unterflasche, Einscherung 4/1 (Seite 14)

Demag EKDR-Com 3-5-10 (ab Fabrik-Nr. 96000000) – Unterflasche, Einscherung 4/1, Zeichnung Seite 14

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Unterflasche 2-rollig 160/ 7 DR 3	71303033	1
1	Unterflasche 2-rollig 180/ 9 DR 5	71313033	1
1	Unterflasche 2-rollig 230/13 DR 10	71323033	1
2	Seilrollenhaube Set 4/1 DR 3, kpl. (Teil-Nr. 3, 10)	70198133	1
2	Seilrollenhaube Set 4/1 DR 5, kpl. (Teil-Nr. 3, 10)	70398133	1
2	Seilrollenhaube Set 4/1 DR 10, kpl. (Teil-Nr. 3, 10)	70598133	1
3	Traglastschildset Neutral DR 3, 5, 10	71389033	1
4	Hakenmaulsicherung 1,6 DR 3	59217033	1
4	Hakenmaulsicherung 2,5 DR 5	34182633	1
4	Hakenmaulsicherung 4 DR 10	34182733	1
5	Seilrollenset DR 3 4/1 DR 3	70195233	1
5	Seilrollenset DR 5 4/1 DR 5	70395233	1
5	Seilrollenset DR10 4/1 DR 10	70595233	1
6	Einfachhaken 1/1-RSN 1,6-T DR 3, kpl. (Teil-Nr.	70198433	1
6	Einfachhaken 1/1-RSN 2,5-T DR 5, kpl. (Teil-Nr.	70398433	1
6	Einfachhaken 1/1-RSN 4 -T DR 10, kpl. (Teil-Nr.	70598433	1
7	Doppellasthaken 1/1-RSN 2,5-T Doppellasthaken DR 3, nicht verfügbar, DR 5, kpl. (Teil-Nr.	71293033	1
7	Doppellasthaken 1/1-RSN 4 -T Doppellasthaken DR 3, nicht verfügbar, DR 10, kpl. (Teil-Nr.	71295033	1
8	Hakenmaulsicherung E 1 /D 1- 2 Hakenmaulsicherung DR 3, nicht verfügbar, DR 5	34187433	1
8	Hakenmaulsicherung E 2- 4/D 4- 5 Hakenmaulsicherung DR 3, nicht verfügbar, DR 10	34187733	1
10	Seilrollenabdeckung Set 160 DR 3	71294533	1
10	Seilrollenabdeckung Set 180 DR 5	71304533	1
10	Seilrollenabdeckung Set 230 DR 10	71314533	1

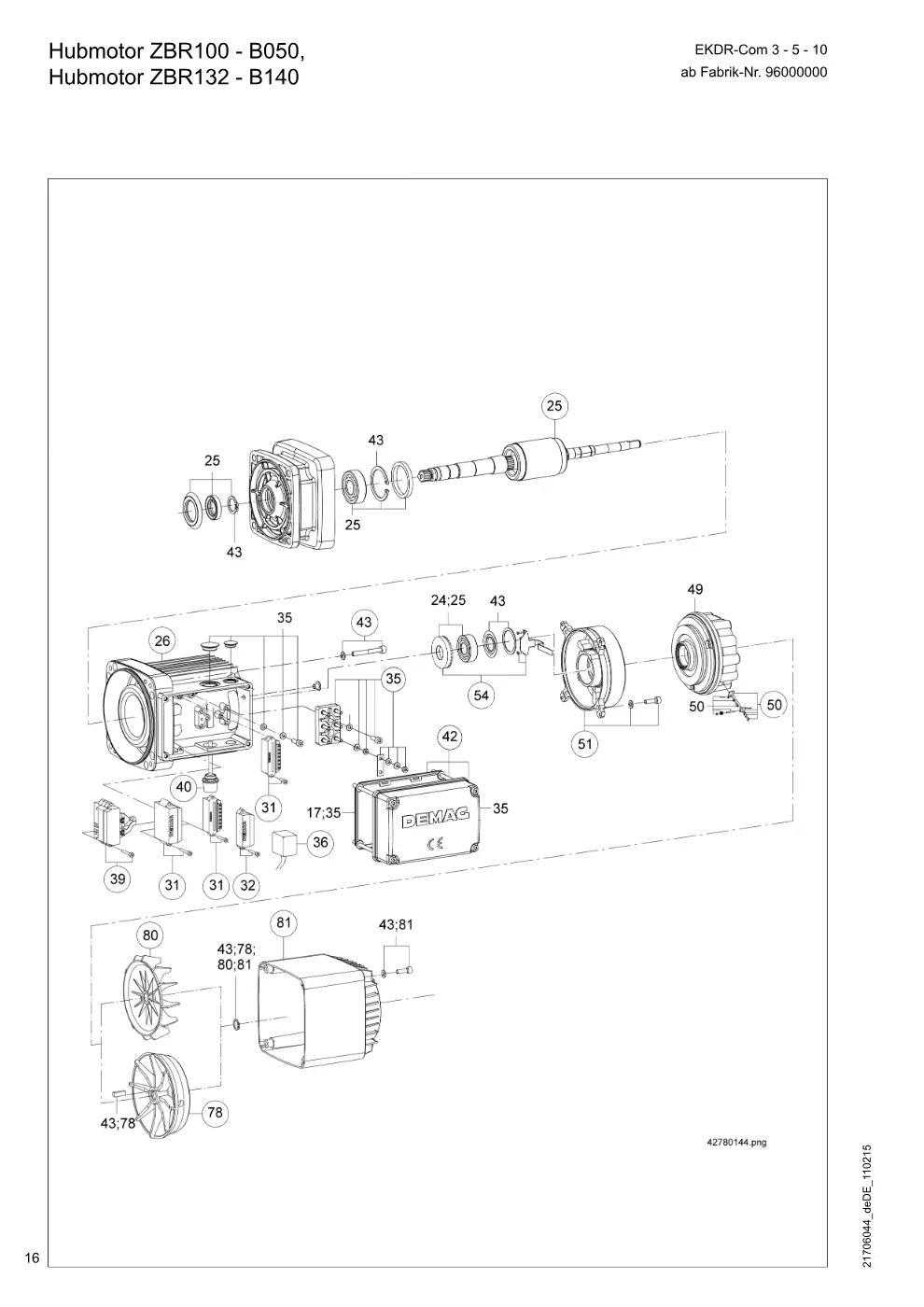

Hubmotor ZBR100 - B050, Hubmotor ZBR132 - B140 (Seite 16)

Demag EKDR-Com 3-5-10 (ab Fabrik-Nr. 96000000) – Hubmotor ZBR100 - B050, Hubmotor ZBR132 - B140, Zeichnung Seite 16

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
25	Läuferset ZBR100C12/2 DR 3, 4/1, 4,5/0,8 m/min	75220233	1
25	Läuferset ZBR100D12/2E12/2 DR 5, 4/1, 4,5/0,8 m/min	75220533	1
25	Läuferset ZBR132D12/2 DR 10, 4/1, 4/0,7 m/min	75222633	1
26	Ständerset ZBR100C12/2 DR 3, 4/1, 4,5/0,8 m/min	26530233	1
26	Ständerset ZBR100D12/2 DR 5, 4/1, 4,5/0,8 m/min	26530133	1
26	Ständerset ZBR132D12/2 DR 10, 4/1, 4/0,7 m/min	26535133	1
31	Bremsenansteuerung GS 1 AC	26089484	1
32	Spannungsrelais VE 42-149V AC	26090184	1
32	Spannungsrelais VE 150-500V AC	26090284	1
35	Klemmenkastenset Z 90B/100	79499033	1
35	Klemmenkastenset Z112 /132	31816633	1
39	Gerät IMP RS422/5V Set EGS 1 (TTL)	47074033	1
39	Gerät IMP RS422-30VSet EGS 2 (TTL)	47074133	1
39	Gerät IMP HTL-30V Set EGS 3 (HTL)	47074233	1
40	Verbinderset 10POL 250M20	48556633	1
40	Verbinderset 10POL 350M20	48556733	1
42	Deckel Klemmenkasten Z100	22882533	1
42	Deckel Klemmenkasten Z132 -225	23882533	1
43	Montageteileset Z 90B/100	34243533	1
43	Montageteileset Z112 /132	34247433	1
50	Mikroschalter V4NO Set	26019333	1
51	Lagerschildset BS ZB 90/100 B050	22866333	1
51	Lagerschildset BS ZBR100 EG B050	26506433	1
51	Lagerschildset BS ZB112/132 B140	23866333	1
51	Lagerschildset BS ZBR132 EG B140	26516433	1
54	Einbau-Impulsgeber EG/Z 100	46982233	1
54	Einbau-Impulsgeber EG/Z 132	46982333	1
78	Lüfterset Z90/100 schwer option	22871733	1
78	Lüfterset Z112/132schwer option	23871733	1
80	Lüfterset Z90/100 leicht	22871533	1
80	Lüfterset Z112/132leicht	23871533	1
81	Lüfterhaubenset ZB100 kpl. (Teil-Nr. 80)	22874033	1
81	Lüfterhaubenset Z100 kpl. (Teil-Nr. 80), option	22874133	1
81	Lüfterhaubenset ZB112/132 kpl. (Teil-Nr. 80)	23874033	1
81	Lüfterhaubenset Z112/132 kpl. (Teil-Nr. 80), option	23874133	1

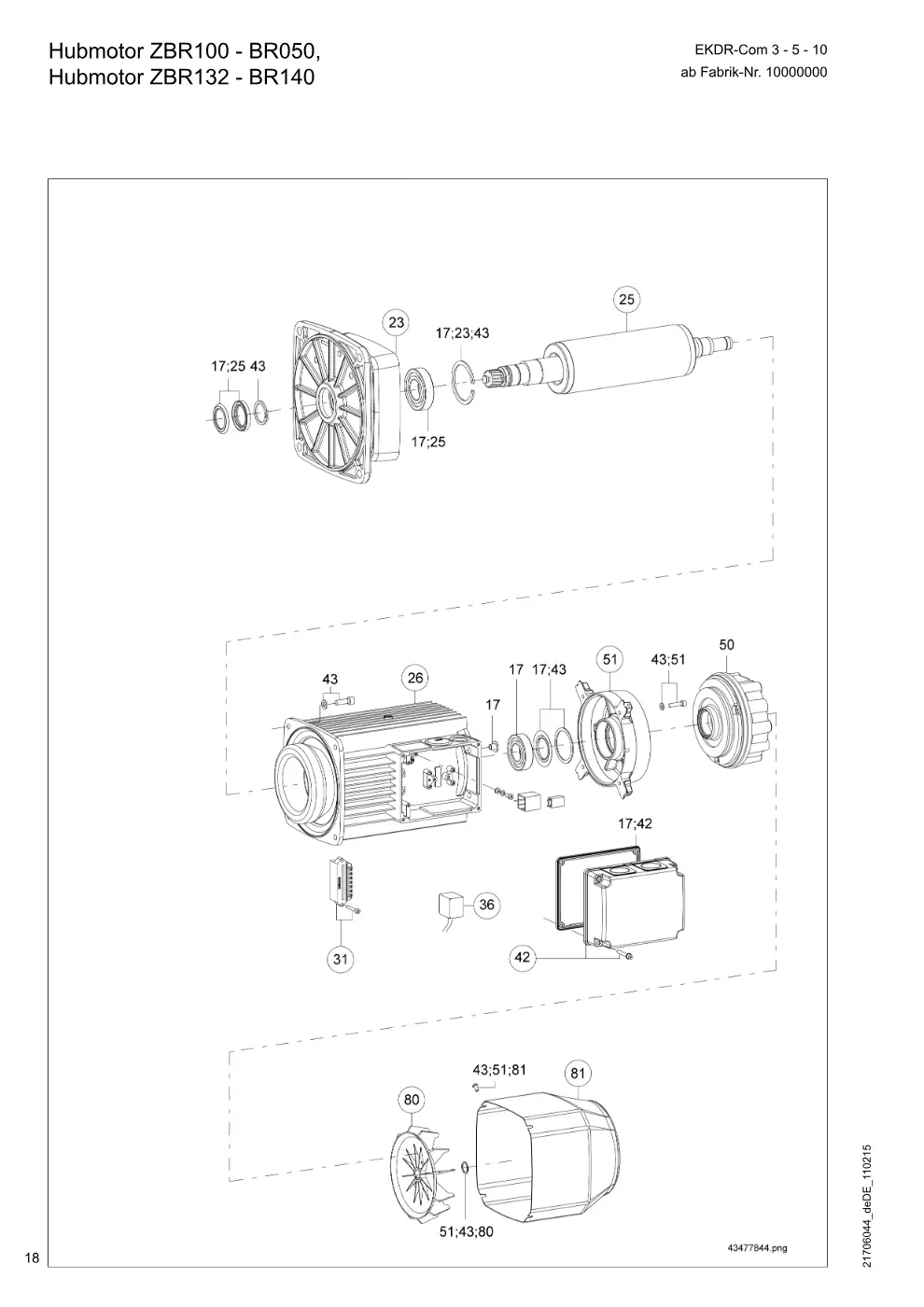

Hubmotor ZBR100 - BR050, Hubmotor ZBR132 - BR140 (Seite 18)

Demag EKDR-Com 3-5-10 (ab Fabrik-Nr. 96000000) – Hubmotor ZBR100 - BR050, Hubmotor ZBR132 - BR140, Zeichnung Seite 18

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
17	Lagerungs- und Dichtungsset Z90B/100	36706533	1
17	Lagerungs- und Dichtungsset Z112/132	56233533	1
23	Lagerschildset AS Z 100 DR 3	22861233	1
23	Lagerschildset AS Z 100 DR 5	22863633	1
23	Lagerschildset AS ZB 132 DR 10	26516233	1
25	Läuferset ZBR100C12/2 DR 3	75220233	1
25	Läuferset ZBR100D12/2E12/2 DR 5	75220533	1
25	Läuferset ZBR132B 4 DR 10	75221733	1
26	Ständerset ZBR100C12/2 DR 3	26530233	1
26	Ständerset ZBR100E12/2 DR 5	26530433	1
26	Ständerset ZBR132D12/2 DR 10	26535133	1
31	Bremsenansteuerung GS 1 AC	26089484	1
36	VDR-Widerstand isoliert	26089884	1
42	Deckel Klemmenkasten Z100	22882733	1
42	Deckel Klemmenkasten Z132-225	23882733	1
43	Montageteileset Z 90B/100	34243533	1
43	Montageteileset Z112 /132	34247433	1
51	Lagerschildset BS ZBR100	22867333	1
51	Lagerschildset BS ZBR132	23867333	1
80	Lüfterset Z90/100 leicht	22871533	1
80	Lüfterset Z112/132leicht	23871533	1
81	Lüfterhaube ZB 100	22878033	1
81	Lüfterhaube ZB132	23878033	1

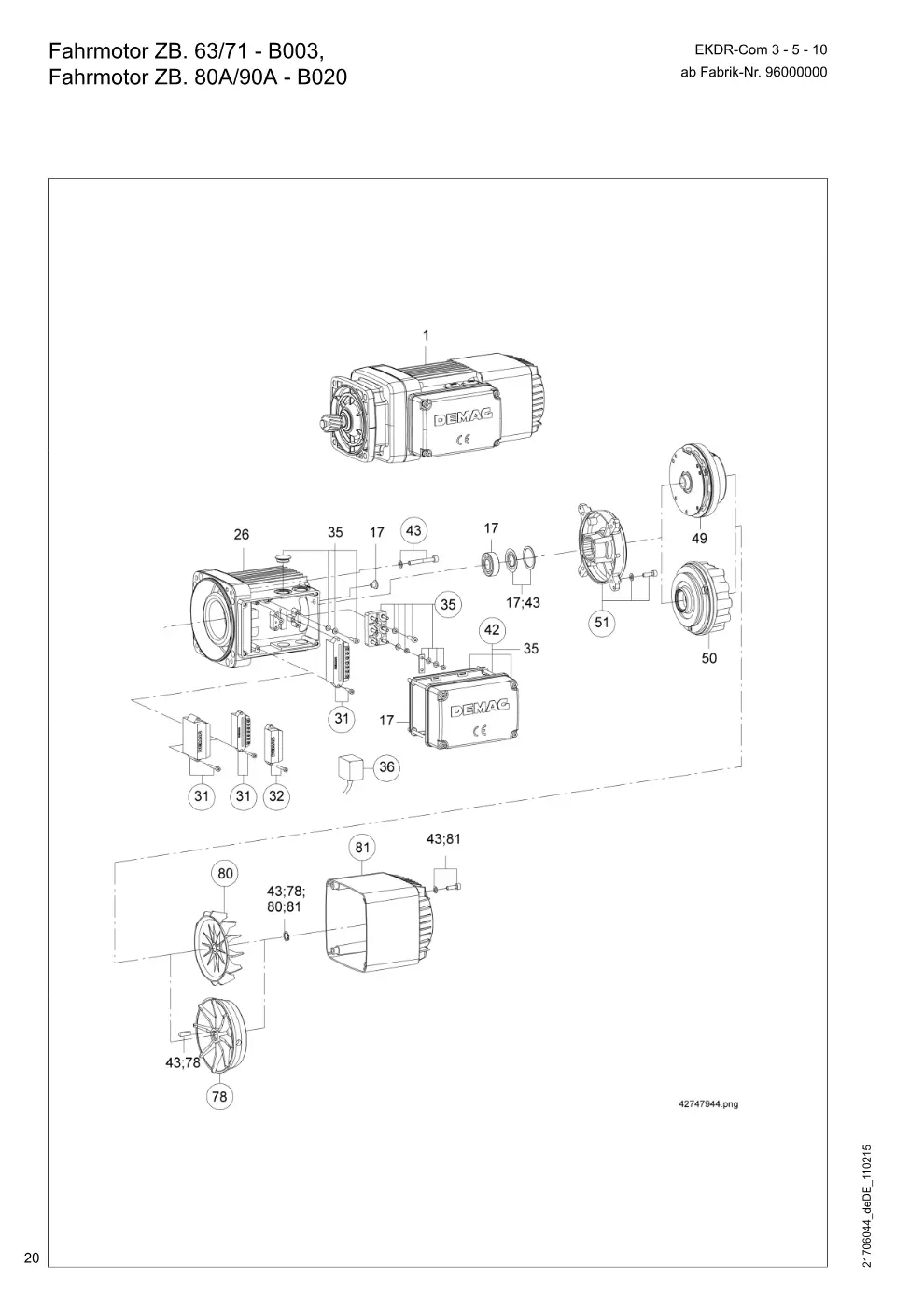

Fahrmotor ZB. 63/71 - B003, Fahrmotor ZB. 80A/90A - B020 (Seite 20)

Demag EKDR-Com 3-5-10 (ab Fabrik-Nr. 96000000) – Fahrmotor ZB. 63/71 - B003, Fahrmotor ZB. 80A/90A - B020, Zeichnung Seite 20

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
17	Lagerungs- und Dichtungsset Z63/71	36687533	1
17	Lagerungs- und Dichtungsset Z80/90A	36646433	1
31	Bremsenansteuerung GE 3 A	26089084	1
31	Bremsenansteuerung GP 3 A	26089184	1
31	Bremsenansteuerung GE 1,5A	26089284 → 26089084	1
31	Bremsenansteuerung GP 1,5A	26089384 → 26089184	1
31	Bremsenansteuerung GS 1 AC	26089484	1
31	Bremsenansteuerung GF 0,8A	26094384	1
32	Stromrelais SE0,25-4,0A AC ZB. 63/71	26086484	1
32	Stromrelais SE 0,4-16A AC ZB. 80/90	26087084	1
32	Spannungsrelais VE 42-149V AC	26090184	1
32	Spannungsrelais VE 150-500V AC	26090284	1
35	Klemmenkastenset Z 63 / 71	79499233	1
35	Klemmenkastenset Z 80 / 90A	79499133	1
42	Deckel Klemmenkasten Z 63- 90	21882533	1
43	Montageteileset Z 63 / 71	34247033	1
43	Montageteileset Z 80 / 90A	34250333	1
51	Lagerschildset BS ZB 63/ 71	20867233	1
51	Lagerschildset BS ZB 80/ 90	21866233	1
78	Lüfterset Z63/71 schwer option	20871733	1
78	Lüfterset Z80/90A schwer option	21871733	1
80	Lüfterset Z63/71 leicht	20871533	1
80	Lüfterset Z80/90A leicht	21871533	1
81	Lüfterhaubenset ZB 63/ 71 kpl. (Teil-Nr. 80)	20874033	1
81	Lüfterhaubenset Z 63/ 71 kpl. (Teil-Nr. 80), DG, lang	20874133	1
81	Lüfterhaubenset ZB 80/90A kpl. (Teil-Nr. 80)	21874033	1
81	Lüfterhaubenset Z 80 kpl. (Teil-Nr. 80), DG, lang	21874133	1

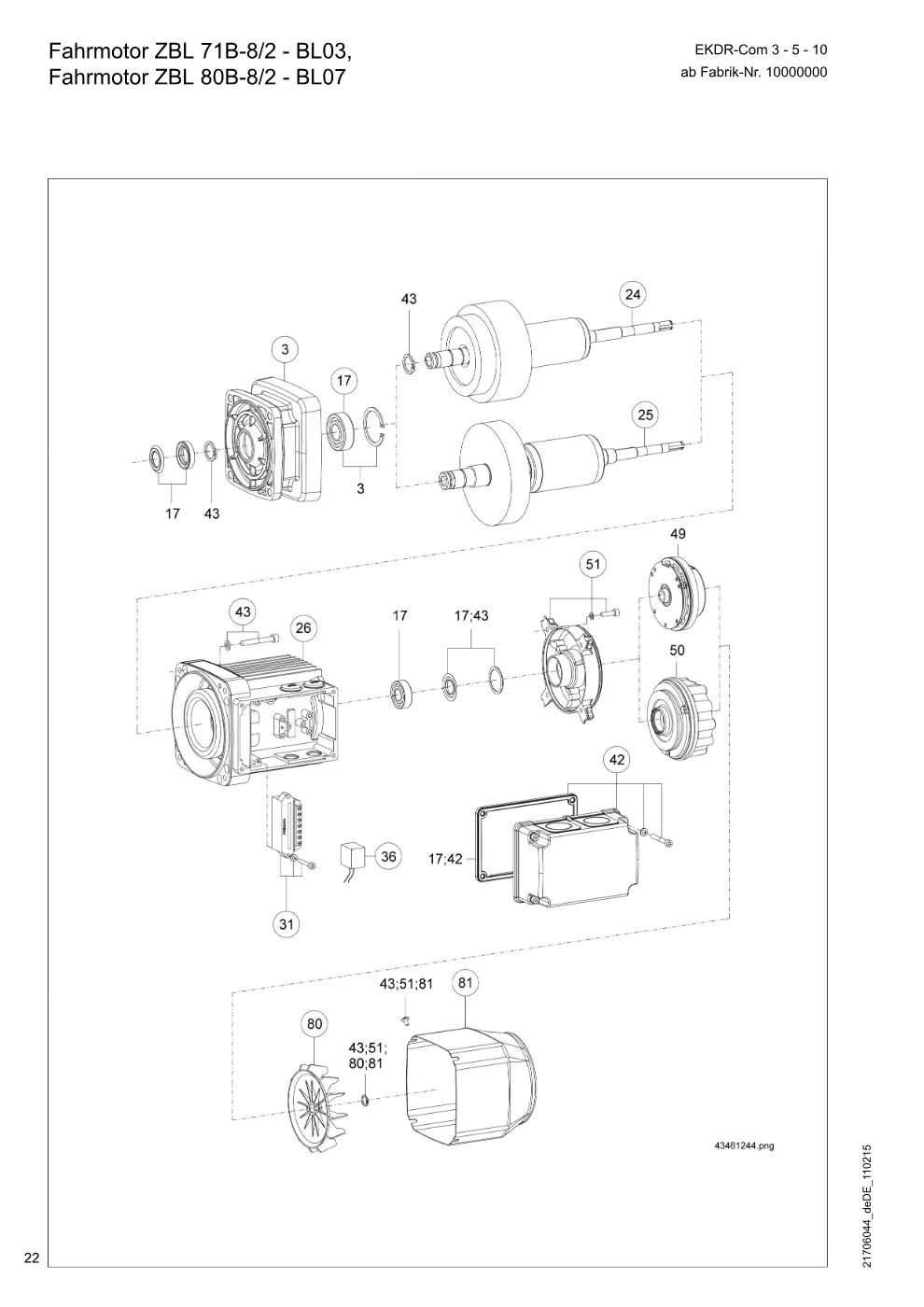

Fahrmotor ZBL 71B-8/2 - BL03, Fahrmotor ZBL 80B-8/2 - BL07 (Seite 22)

Demag EKDR-Com 3-5-10 (ab Fabrik-Nr. 96000000) – Fahrmotor ZBL 71B-8/2 - BL03, Fahrmotor ZBL 80B-8/2 - BL07, Zeichnung Seite 22

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
3	Lagerschildset AS Z 63/71 DR 3, ZBL 71	20861533	1
3	Lagerschildset AS Z 63/71 DR 5, ZBL 71	20861833	1
3	Lagerschildset AS Z 80/90 DR 10, ZBL 80	21862133	1
17	Lagerungs- und Dichtungsset Z63/71	36687533	1
17	Lagerungs- und Dichtungsset Z80/90A	36646433	1
24	Läufer ZBL 71B 8/2 DR 3, 5	75503333	1
25	Läufer ZBL 80B 8/2 DR 10	75505433	1
26	Ständerset ZBL 71B 8/2 DR 3, 5	20801333	1
26	Ständerset ZBL 80B 8/2 DR 10	21802233	1
31	Bremsenansteuerung GE 1,5A	26089284 → 26089084	1
36	VDR-Widerstand <= 400V	13387084	1
36	VDR-Widerstand 401-500V	13387184	1
36	VDR-Widerstand isoliert	26089884	1
42	Deckel Klemmenkasten Z 63- 80	21882733	1
43	Montageteile ZBL 63/ 71	20887733	1
43	Montageteile ZBL 80	21887533	1
51	Lagerschildset BS ZBL 63/71	20867433	1
51	Lagerschildset BS ZBL 80	21867433	1
80	Lüfterset Z63/71 leicht	20871533	1
80	Lüfterset ZBL 80	21874433	1
81	Lüfterhaube ZB 63/ 71	20874933	1
81	Lüfterhaube ZB 80	21874933	1

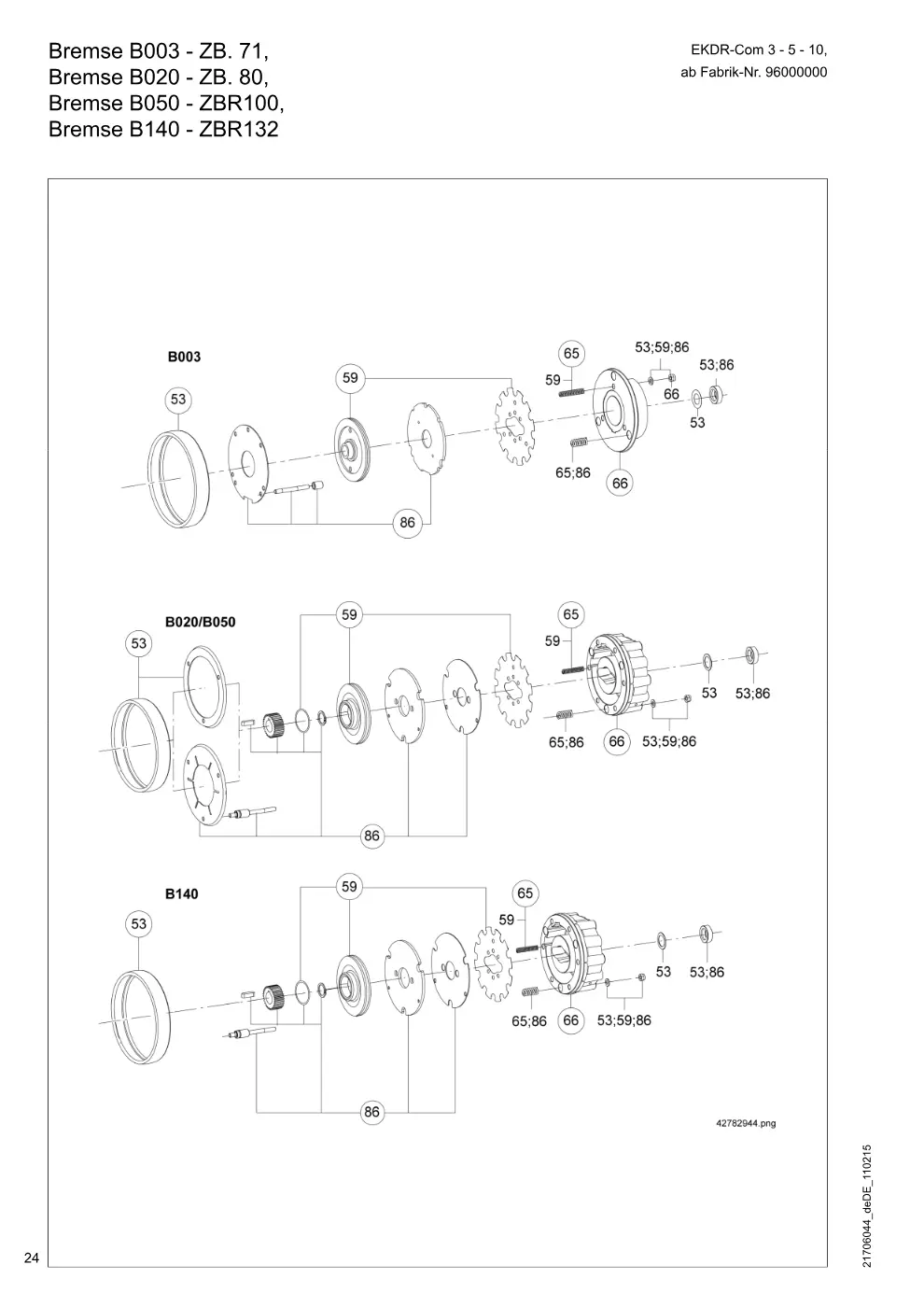

Bremse B003 - ZB. 71, Bremse B020 - ZB. 80, Bremse B050 - ZBR100, (Seite 24)

Demag EKDR-Com 3-5-10 (ab Fabrik-Nr. 96000000) – Bremse B003 - ZB. 71, Bremse B020 - ZB. 80, Bremse B050 - ZBR100,, Zeichnung Seite 24

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
53	Abdeckband Br. IP55 B007 option	26003033	1
53	Abdeckband Br. IP55 B020 option	26023033	1
53	Abdeckband Br.IP55 B050 option	26033033	1
53	Abdeckband Br. IP55 B140 option	26043033	1
59	Verschleißset B003	26096233	1
59	Verschleißset B020	26097533	1
59	Verschleißset B050	26098033	1
59	Verschleißset B140	26098433	1
65	Bremsfederset B003	26001033	1
65	Bremsfederset B020	26021033	1
65	Bremsfederset B050	26031033	1
65	Bremsfederset B140	26041033	1
66	Magnetkörperset B003 180V	26005033	1
66	Magnetkörperset B020 180V	26028533	1
66	Magnetkörperset B050 180V	26038533	1
66	Magnetkörperset B140 180VZ132	26048533	1
86	Überholungsset B003	26096033	1
86	Überholungsset B020/ZB 80	26097133	1
86	Überholungsset B050/ZB100	26097633	1
86	Überholungsset B140/ZB132	26098133	1

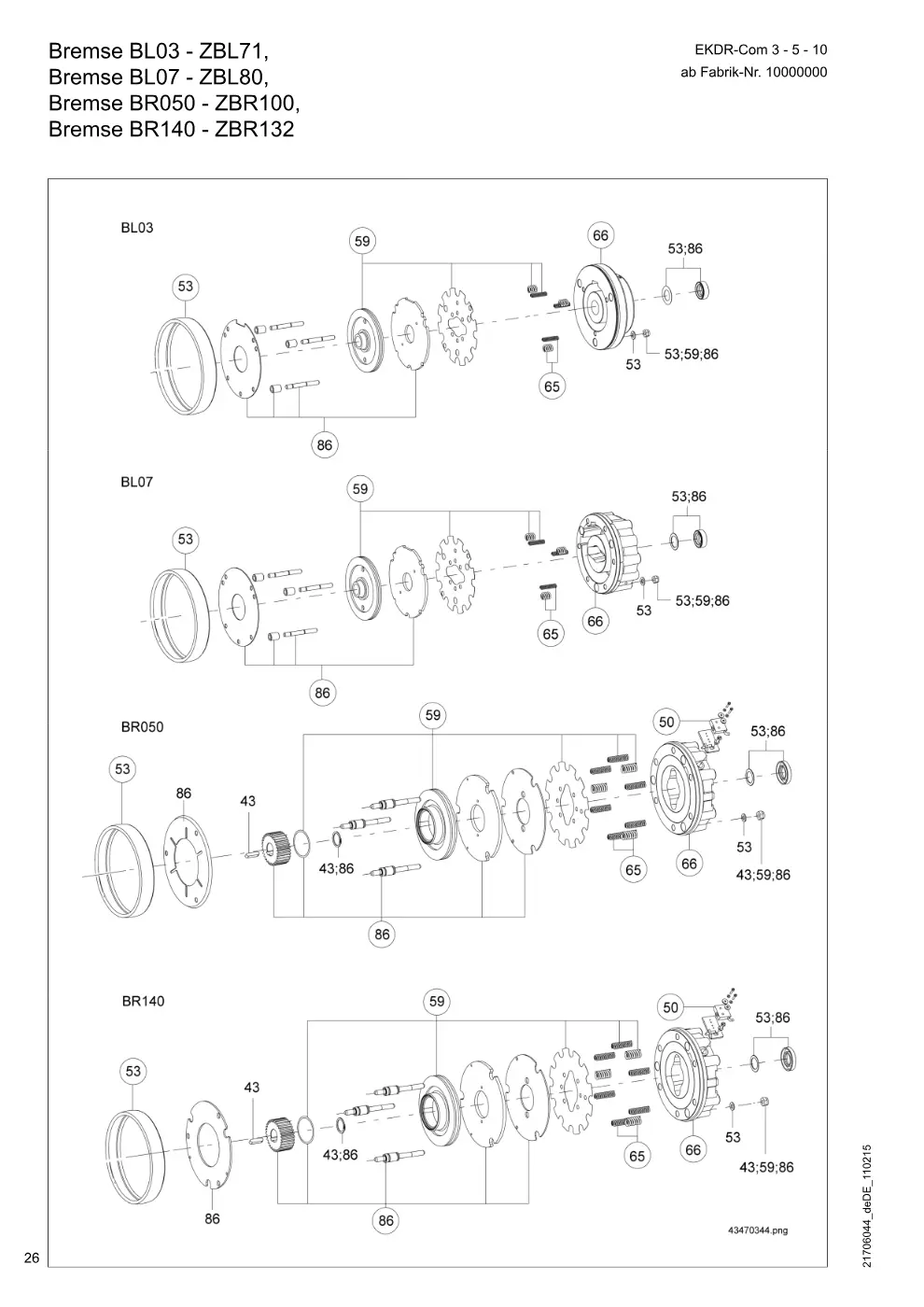

Bremse BL03 - ZBL71, Bremse BL07 - ZBL80, Bremse BR050 - ZBR100, (Seite 26)

Demag EKDR-Com 3-5-10 (ab Fabrik-Nr. 96000000) – Bremse BL03 - ZBL71, Bremse BL07 - ZBL80, Bremse BR050 - ZBR100,, Zeichnung Seite 26

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
43	Montageteileset Z 90B/100	34243533	1
43	Montageteileset Z112 /132	34247433	1
50	Mikroschalter V4NO Set	26019333	1
53	Abdeckband Br. IP55 B007 B003, option	26003033	1
53	Abdeckband Br.IP55 B050 option	26033033	1
53	Abdeckband Br. IP55 B140 option	26043033	1
59	Verschleißset BL03 -ZBL 71	26103133	1
59	Verschleißset BL07	26104033	1
59	Verschleißset BR050	26106033	1
59	Verschleißset BR140	26107033	1
65	Bremsfederset B003 BL03	26001033	1
65	Bremsfederset B007 BL07	26011033	1
65	Bremsfederset B050 BR050	26031033	1
65	Bremsfederset B140 BR140	26041033	1
66	Magnetkörperset B003 180V BL03	26005033	1
66	Magnetkörperset B003 SOND BL03	26000133	1
66	Magnetkörperset B007 180V BL07	26015033	1
66	Magnetkörperset B007 SOND BL07	26010133	1
66	Magnetkörperset B050 180V BR050	26038533	1
66	Magnetkörperset B050 SOND BR050	26039233	1
66	Magnetkörperset B140 180VZ132 BR140	26048533	1
66	Magnetkörperset B140 Z132SOND BR140	26049233	1
86	Überholungsset BL03	26103533	1
86	Überholungsset BL07	26104533	1
86	Überholungsset BR050	26106533	1
86	Überholungsset BR140	26107533	1

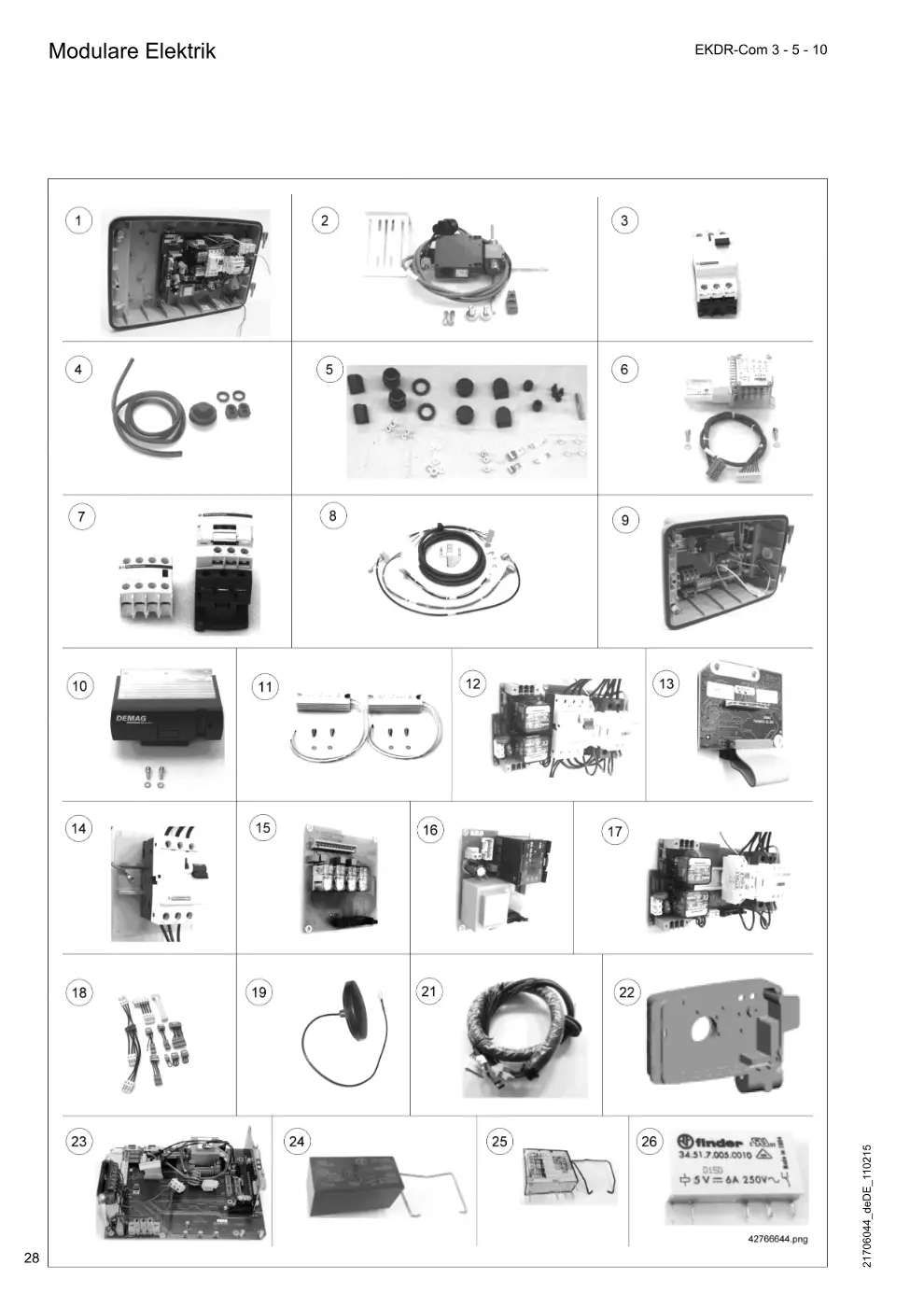

Modulare Elektrik (Seite 28)

Demag EKDR-Com 3-5-10 (ab Fabrik-Nr. 96000000) – Modulare Elektrik, Zeichnung Seite 28

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Baugruppe Deckel Set DR 3,2T DR 3	71198033	1
1	Baugruppe Deckel Set DR 5TV1 DR 5	71198233	1
1	Baugruppe Deckel Set DR10T V1 DR 10	71198533	1
2	Endschalter DR 3-10 Set	73014233	1
3	Leistungsschalterset 14A DR 3, 5	71989333	1
3	Leistungsschalterset 25A DR 5, DR 10	71989433	1
4	Dichtungsprofil Set 1,15 M DR 3	71999133	1
4	Dichtungsprofil Set 1,3 M DR 5	71999233	1
4	Dichtungsprofil Set 1,5 M DR 10	71999333	1
5	Elektrik Set DR 3	70199233	1
5	Elektrik Set DR 5	70399233	1
5	Elektrik Set DR10	70599233	1
6	Getriebegrenzschalter Set SGG	71999633	1
7	Schütz Set DR3-DR5V1	71989133	1
7	Schütz Set DR5V2-DR10	71989233	1
8	Steckerleitung Set	71999033	1
9	Baugruppe Deckel Set DR3 PRO	71930633	1
9	Baugruppe Deckel Set DR5 PRO	71950633	1
9	Baugruppe Deckel Set DR10 PRO	71910633	1
10	Freq.Umrichter DIC-4-002-C-0003-01	71999533	1
11	Bremswiderstand Set 470R	71999733	1
12	Baugruppe Set DR Modul-ISS 14A	71938633	1
12	Baugruppe Set DR Modul-ISS 25A	71938733	1
12	Baugruppe Set DR ISS-Modul	71946433	1
13	Baugruppe Set DR Modul-ZMS ab Fabrik-Nr. 10000000	71946833	1
14	Baugruppe Set DR Modul-LS 10A	71938833	1
15	Baugruppe Set DR Modul-HSS	71946633	1
16	Baugruppe Set DR Modul-Hub	71947033	1
17	Baugruppe Set DR Mod-ISS o. LS ohne LS	71938533	1
18	Adapter mod.Elek Set	71408633	1
19	Antennenset DR3-DR20	71944533	1
21	Steckerleitung ZBG100D2/12 DR/FDR 3 - 5	71955833	1
21	Steckerleitung ZBR132D2/12 DR 5, DR 10	71915833	1
22	Gehäuse Elektrik DR 3 kpl. (Teil-Nr.	70022033	1
22	Gehäuse Elektrik DR 5 kpl. (Teil-Nr.	70222233	1
22	Gehäuse Elektrik DR10 kpl. (Teil-Nr.	70422233	1
23	Baugruppe Set DR-Basis SZ	71946233	1
24	Kartenrelais DR3-DR20	47928133	1
25	Kartenrelais HSS	47928233	1
26	Kartenrelais Uni-Out	47928333	1

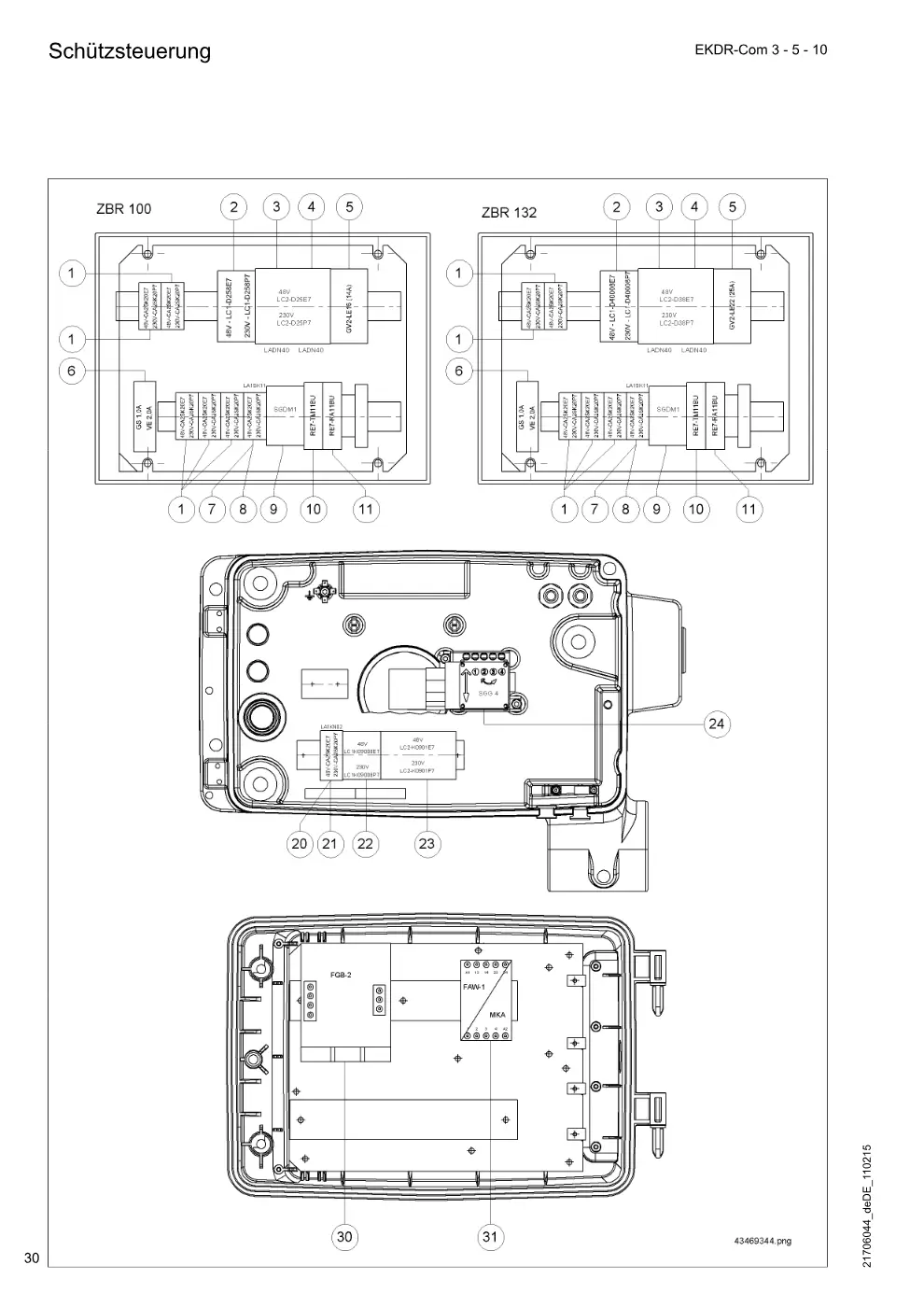

Schützsteuerung (Seite 30)

Demag EKDR-Com 3-5-10 (ab Fabrik-Nr. 96000000) – Schützsteuerung, Zeichnung Seite 30

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Hilfsschütz 10C 48V56 2S	79282933	1
1	Hilfsschütz 10C230V56 2S	79282833	1
2	Leistungsschütz AC 40C48V56 11E ZBR 100	46218433	1
2	Leistungsschütz AC 40C230V56 11E ZBR 100	46207433	1
2	Leistungsschütz AC 60C 48V56 ZBR 132	57550433	1
2	Leistungsschütz AC 60C230V56 11E ZBR 132	46208633	1
3	Leistungsschütz AC 40C48V56 11E ZBR 100	46218333	1
3	Leistungsschütz AC 40C230V56 11E ZBR 100	46207333	1
3	Leistungsschütz AC 50C48V56 11E ZBR 132	46212433	1
3	Leistungsschütz AC 50C230V56 11E ZBR 132	46208333	1
4	Schützhilfsblock 4S F.CA/LC	57530733	1
5	Leistungsschalterset 14A	71989333	1
5	Leistungsschalterset 25A	71989433	1
6	Bremsenansteuerung GS 1 AC	26089484	1
6	Spannungsrelais VE 150-500V AC	26090284	1
7	Hilfsschütz 10C 48V56 2S	79282933	1
7	Hilfsschütz 10C230V56 2S	79282833	1
8	Schützhilfsblock	79283033	1
9	Gerät SGDM-1 42-- 48V	46967244	1
9	Gerät SGDM-1 220--240V	46967044	1
10	Zeitrelais 48-240V 1A	46212633	1
11	Zeitrelais 1A0,05-1S 120C	71918833	1
20	Hilfsschütz 10C 48V56 2S	79282933	1
20	Hilfsschütz 10C230V56 2S	79282833	1
21	Schützhilfsblock 2O	46238233	1
22	Leistungsschütz AC 20C48V56 E	46212833	1
22	Leistungsschütz AC 20C230V56 E	46217533	1
23	Leistungsschütz AC 20C48V56 01E	46212733	1
23	Leistungsschütz AC 20C230V56 01E	46217433	1
24	Getriebegrenzschalter Set SGG	71999633	1
30	Gerät FGB-2,EMV	46967444	1
31	Gerät FAW-1 42V- 48V	46952744	1
31	Gerät FAW-1 220V-240V	46952544	1
31	Gerät MKA-2 42V- 48V	46953344	1
31	Gerät MKA-2 220V-240V	46953144	1

Zum Ersatzteilshop · Partfinder · Alle Kategorien · Impressum · AGB · Datenschutz
Kran-Tec e.U., Lengau (Österreich) – autorisierter Händler für Demag-Ersatzteile. Zeichnungen und Positionen aus den Demag-Ersatzteillisten. Preise und Verfügbarkeit im Shop. Datenstand 20.10.2026.
