Demag EZDR-Pro 20 – Ersatzteilliste 21710244

Ersatzteilliste, Ausgabe 07/2022, Demag-Nr. 21710244 – 24 Zeichnungen, 214 Positionen mit Identnummer. Im Partfinder sehen Sie die Zeichnung, den Preis und legen das Teil in den Warenkorb.

Im Partfinder mit Zeichnung öffnen

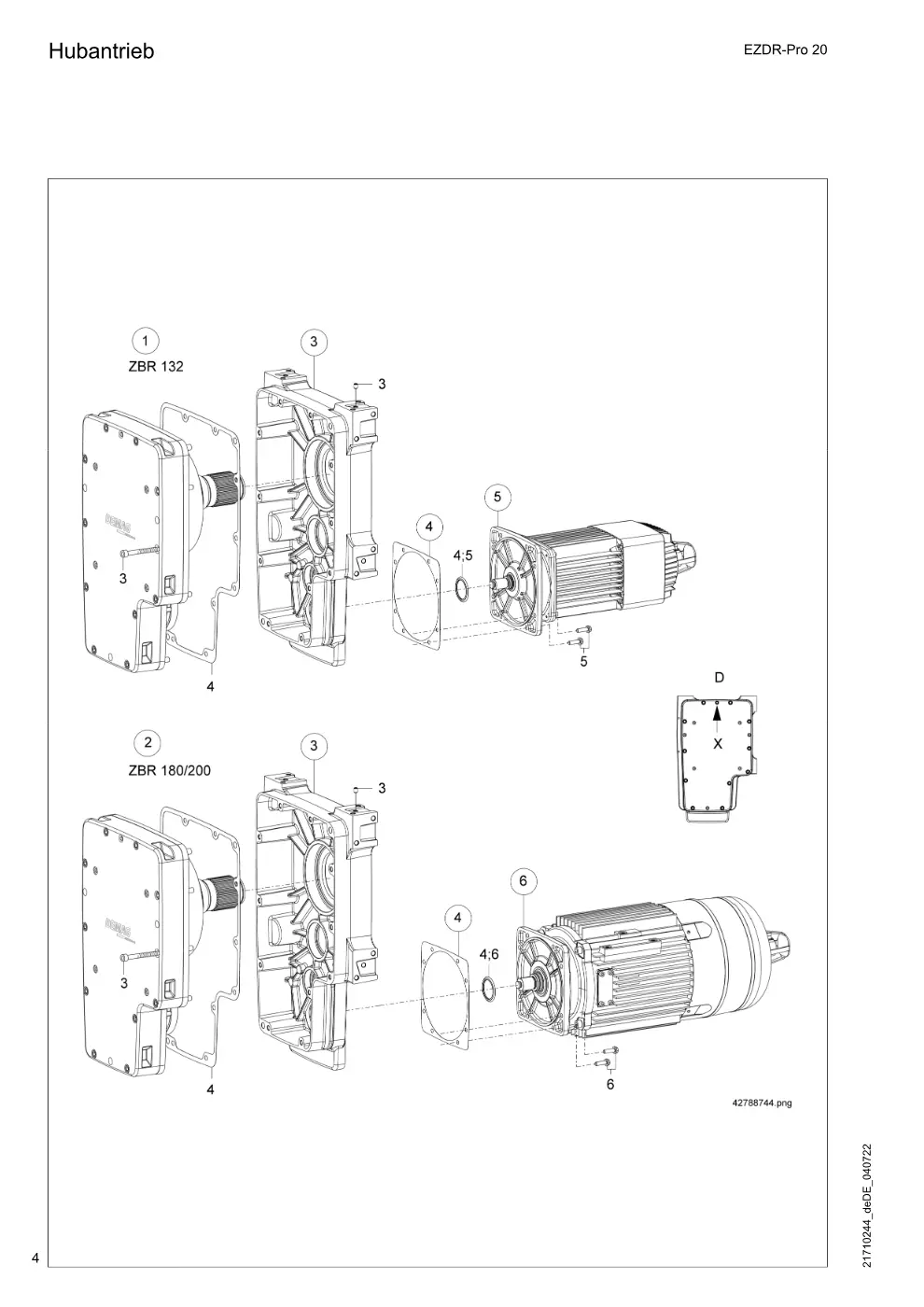

Hubantrieb (Seite 4)

Demag EZDR-Pro 20 – Hubantrieb, Zeichnung Seite 4

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Hubantrieb ZBR132D12/2 DR20 4/1, 8/2; 3/0,5 m/min, 3m, 4m	70610133	1
1	Hubantrieb ZBR132D12/2 DR20 2/1, 4/2; 6/1 m/min, 3m, 4m	70610133	1
1	Hubantrieb ZBR132C4 DR20 2/1, 4/2; 1-16 m/min, 3m	70610633	1
1	Hubantrieb ZBR132C4 DR20 4/1, 8/2; 0,5-8 m/min, 3m	70610633	1
1	Hubantrieb ZBR132C4 DR20 6/1; 0,3-3,3 m/min, 1Am	70610833	1
1	Hubantrieb ZBR132C4 DR20 6/1; 0,3-5,3 m/min, 3m	70610633	1
1	Hubantrieb ZBR132C4 DR20 8/1; 0,3-2,5 m/min, 1Am	70610833	1
1	Hubantrieb ZBR132C4 DR20 8/1; 0,2-4 m/min, 3m	70610633	1
1	Hubantrieb ZBR132C4 DR20 4/1, 8/2; 0,5-5 m/min, 1Am, 2m	70610833	1
1	Hubantrieb ZBR132C4 DR20 2/1, 4/2; 1-16 m/min, 4m	70611133	1
1	Hubantrieb ZBR132C4 DR20 4/1, 8/2; 0,5-8 m/min, 4m	70611133	1
1	Hubantrieb ZBR132C4 DR20 6/1; 0,3-3,3 m/min, 2m, 3m, 4m	70611233	1
1	Hubantrieb ZBR132C4 DR20 6/1; 0,3-5,3 m/min, 4m	70611133	1
1	Hubantrieb ZBR132C4 DR20 8/1; 0,3-2,5 m/min, 2m, 3m, 4m	70611233	1
1	Hubantrieb ZBR132C4 DR20 8/1; 0,2-4 m/min, 4m	70611133	1
1	Hubantrieb ZBR132C4 DR20 4/1, 8/2; 0,5-5 m/min, 3m, 4m	70611233	1
2	Hubantrieb ZBR180A12/2 DR20 2/1, 4/2; 6/1 m/min, 1Am, 2m	70610333	1
2	Hubantrieb ZBR180A12/2 DR20 4/1, 8/2; 3/0,5 m/min, 1Am, 2m	70610333	1
2	Hubantrieb ZBR180A4 DR20 2/1, 4/2; 1-16 m/min, 1Am, 2m	70610933	1
2	Hubantrieb ZBR180A4 DR20 6/1; 0,3-5,3 m/min, 1Am, 2m	70610933	1
2	Hubantrieb ZBR180A4 DR20 8/1; 0,2-4 m/min, 1Am, 2m	70610933	1
2	Hubantrieb ZBR180A4 DR20 4/1, 8/2; 0,5-8 m/min, 1Am, 2m	70610933	1
2	Hubantrieb ZBR200B12/2 DR20 2/1, 4/2; 12/2 m/min, 1Am	70610433	1
2	Hubantrieb ZBR200B12/2 DR20 4/1, 8/2; 6/1 m/min, 1Am	70610433	1
2	Hubantrieb ZBR200B12/2 DR20 6/1; 4/0,7 m/min, 1Am, 2m	70610433	1
2	Hubantrieb ZBR200B12/2 DR20 8/1; 3/0,5 m/min, 1Am	70610433	1
2	Hubantrieb ZBR200B12/2 DR20 2/1, 4/2; 12/2 m/min, 2m, 3m,4m	70611033	1
2	Hubantrieb ZBR200B12/2 DR20 4/1, 8/2; 6/1 m/min, 2m, 3m, 4m	70611033	1
2	Hubantrieb ZBR200B12/2 DR20 6/1; 4/0,7 m/min, 3m, 4m	70611033	1
2	Hubantrieb ZBR200B12/2 DR20 8/1; 3/0,5 m/min, 2m, 3m, 4m	70611033	1
3	Getriebegehäuseset DR20	70612033	1
4	Dichtung DR20 ZBR132 V0, V2	70611733	1
4	Dichtung DR20 ZBR180 V3	70611833	1
4	Dichtung DR20 ZBR200	70611933	1
5	Hubmotor ZBR132D12/2 DR20 Ersatzteillsets für Hubmotore , 4/1, 8/2; 3/0,5 m/min, 3m, 4m	70582033	1
5	Hubmotor ZBR132D12/2 DR20 Ersatzteillsets für Hubmotore , 2/1, 4/2; 6/1 m/min, 3m, 4m	70582033	1
5	Hubmotor ZBR132C4 DR20 Ersatzteillsets für Hubmotore , 2/1, 4/2; 1-16 m/min, 3m	70582133	1
5	Hubmotor ZBR132C4 DR20 Ersatzteillsets für Hubmotore , 4/1, 8/2; 0,5-8 m/min, 3m	70582133	1
5	Hubmotor ZBR132C4 DR20 Ersatzteillsets für Hubmotore , 6/1; 0,3-3,3 m/min, 1Am	70582533	1
5	Hubmotor ZBR132C4 DR20 Ersatzteillsets für Hubmotore , 6/1; 0,3-5,3 m/min, 3m	70582133	1
5	Hubmotor ZBR132C4 DR20 Ersatzteillsets für Hubmotore , 8/1; 0,3-2,5 m/min, 1Am	70582533	1
5	Hubmotor ZBR132C4 DR20 Ersatzteillsets für Hubmotore , 8/1; 0,2-4 m/min, 3m	70582133	1
5	Hubmotor ZBR132C4 DR20 Ersatzteillsets für Hubmotore , 4/1, 8/2; 0,5-5 m/min, 1Am, 2m	70582533	1
5	Hubmotor ZBR132C4 DR20 Ersatzteillsets für Hubmotore , 2/1, 4/2; 1-16 m/min, 4m	70582733	1
5	Hubmotor ZBR132C4 DR20 Ersatzteillsets für Hubmotore , 4/1, 8/2; 0,5-8 m/min, 4m	70582733	1
5	Hubmotor ZBR132C4 DR20 Ersatzteillsets für Hubmotore , 6/1; 0,3-3,3 m/min, 2m, 3m, 4m	70584833	1
5	Hubmotor ZBR132C4 DR20 Ersatzteillsets für Hubmotore , 6/1; 0,3-5,3 m/min, 4m	70582733	1
5	Hubmotor ZBR132C4 DR20 Ersatzteillsets für Hubmotore , 8/1; 0,3-2,5 m/min, 2m, 3m, 4m	70584833	1
5	Hubmotor ZBR132C4 DR20 Ersatzteillsets für Hubmotore , 8/1; 0,2-4 m/min, 4m	70582733	1
5	Hubmotor ZBR132C4 DR20 Ersatzteillsets für Hubmotore , 4/1, 8/2; 0,5-5 m/min, 3m, 4m	70584833	1
6	Hubmotor ZBR180A12/2 DR20 Ersatzteilsets für Hubmotore , 2/1, 4/2; 6/1 m/min, 1Am, 2m	70582233	1
6	Hubmotor ZBR180A12/2 DR20 Ersatzteilsets für Hubmotore , 4/1, 8/2; 3/0,5 m/min, 1Am, 2m	70582233	1
6	Hubmotor ZBR180A4 DR20 Ersatzteilsets für Hubmotore , 2/1, 4/2; 1-16 m/min, 1Am, 2m	70582433	1
6	Hubmotor ZBR180A4 DR20 Ersatzteilsets für Hubmotore , 6/1; 0,3-5,3 m/min, 1Am, 2m	70582433	1
6	Hubmotor ZBR180A4 DR20 Ersatzteilsets für Hubmotore , 8/1; 0,2-4 m/min, 1Am, 2m	70582433	1
6	Hubmotor ZBR180A4 DR20 Ersatzteilsets für Hubmotore , 4/1, 8/2; 0,5-8 m/min, 1Am, 2m	70582433	1
6	Hubmotor ZBR200B12/2 DR20 Ersatzteilsets für Hubmotore , 4/1, 8/2; 6/1 m/min, 1Am	70582333	1
6	Hubmotor ZBR200B12/2 DR20 Ersatzteilsets für Hubmotore , 6/1; 4/0,7 m/min, 1Am, 2m	70582333	1
6	Hubmotor ZBR200B12/2 DR20 Ersatzteilsets für Hubmotore , 8/1; 3/0,5 m/min, 1Am	70582333	1
6	Hubmotor ZBR200B12/2 DR20 Ersatzteilsets für Hubmotore , 2/1, 4/2; 12/2 m/min, 2m, 3m,4m	70582633	1
6	Hubmotor ZBR200B12/2 DR20 Ersatzteilsets für Hubmotore , 4/1, 8/2; 6/1 m/min, 2m, 3m, 4m	70582633	1
6	Hubmotor ZBR200B12/2 DR20 Ersatzteilsets für Hubmotore , 6/1; 4/0,7 m/min, 3m, 4m	70582633	1
6	Hubmotor ZBR200B12/2 DR20 Ersatzteilsets für Hubmotore , 8/1; 3/0,5 m/min, 2m, 3m, 4m	70582633	1

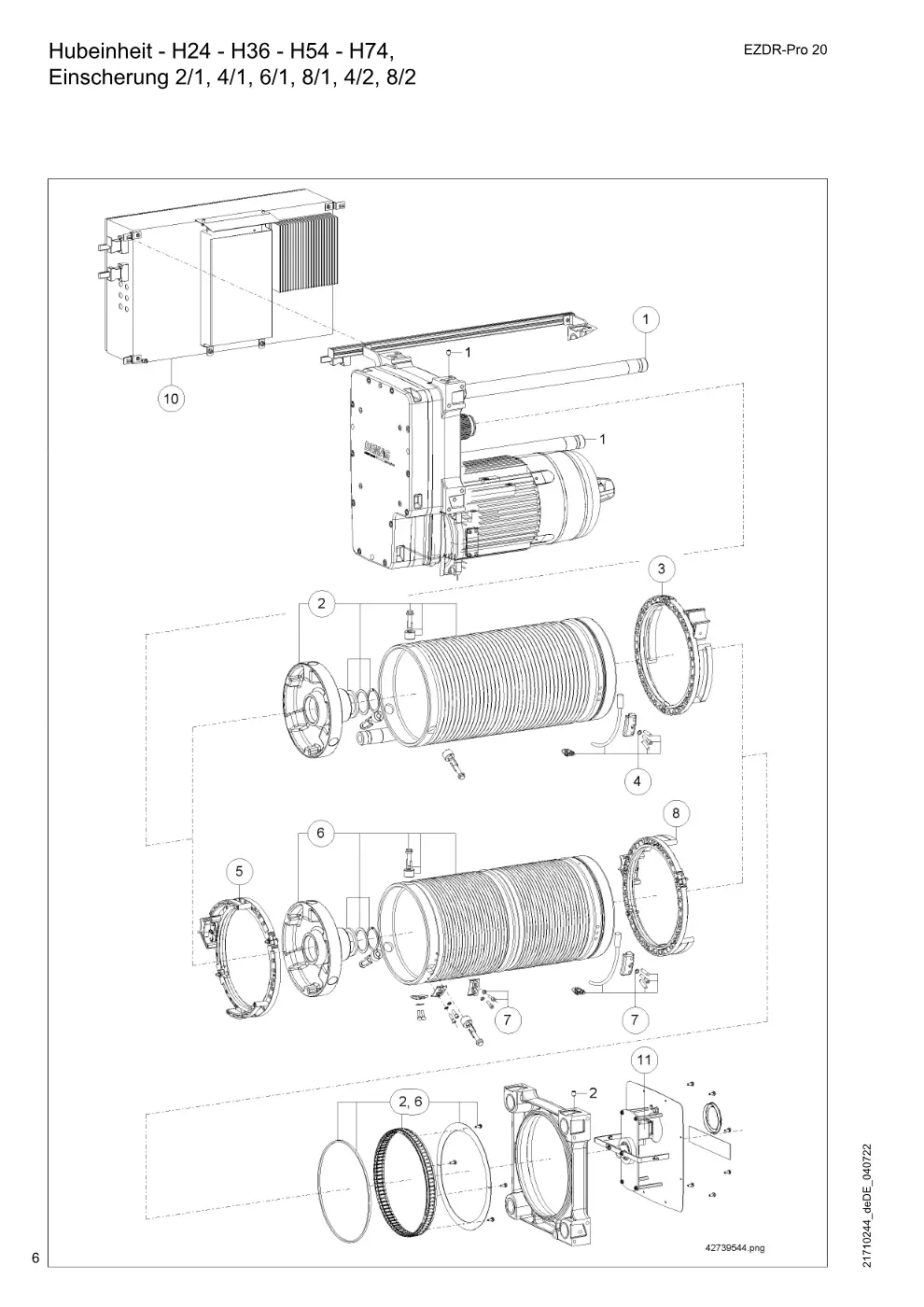

Hubeinheit - H24 - H36 - H54 - H74, Einscherung 2/1, 4/1, 6/1, 8/1, 4/2, 8/2 (Seite 6)

Demag EZDR-Pro 20 – Hubeinheit - H24 - H36 - H54 - H74, Einscherung 2/1, 4/1, 6/1, 8/1, 4/2, 8/2, Zeichnung Seite 6

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Verbindungsrohr Set DR20 H24 2/1, 4/1, 6/1, 8/1	70604033	1
1	Verbindungsrohr Set DR20 H36 2/1, 4/1, 6/1, 8/1	70604133	1
1	Verbindungsrohr Set DR20 H54 2/1, 4/1, 6/1, 8/1	70604233	1
1	Verbindungsrohr Set DR20 H74 4/1, 6/1, 8/1	70604333	1
2	Seiltrommelset DR20 H24 2/1, 4/1, 6/1, 8/1	70634033	1
2	Seiltrommelset DR20 H36 2/1, 4/1, 6/1, 8/1	70634133	1
2	Seiltrommelset DR20 H54 2/1, 4/1, 6/1, 8/1	70634233	1
2	Seiltrommelset DR20 H74 4/1, 6/1, 8/1	70634333	1
3	Seilführungsset links DR 20/18V säurefest, verstärkt	70647033	1
3	Seilführungsset links DR 20/18 säurefest	70680233	1
4	Drahtseilset DR20 H24 2/1	70790133	1
4	Drahtseilset DR20 H36 2/1	70790233	1
4	Drahtseilset DR20 H54 2/1	70790333	1
4	Drahtseilset DR20 H24 4/1	70791133	1
4	Drahtseilset DR20 H24 4/1 bis 2006, Fabrik-Nr. 967 525 92	70796133	1
4	Drahtseilset DR20 H36 4/1	70791233	1
4	Drahtseilset DR20 H54 4/1	70791333	1
4	Drahtseilset DR20 H24 6/1	70792133	1
4	Drahtseilset DR20 H24 6/1 bis 2006, Fabrik-Nr. 967 525 92	70796233	1
4	Drahtseilset DR20 H36 6/1	70792233	1
4	Drahtseilset DR20 H36 6/1 bis 2006, Fabrik-Nr. 967 525 92	70796333	1
4	Drahtseilset DR20 H54 6/1	70792333	1
4	Drahtseilset DR20 H74 6/1	70792433	1
4	Drahtseilset DR20 H24 8/1	70793133	1
4	Drahtseilset DR20 H24 8/1 bis 2006, Fabrik-Nr. 967 525 92	70796433	1
4	Drahtseilset DR20 H36 8/1	70793233	1
4	Drahtseilset DR20 H54 8/1	70793333	1
4	Drahtseilset DR20 H74 8/1	70793433	1
5	Seilführungsset rechts DR 20/13 säurefest	70684233	1
5	Seilführungsset rechts DR 20/13V säurefest, verstärkt	70647333	1
6	Seiltrommelset DR20 H24 4/2, 8/2	70632033	1
6	Seiltrommelset DR20 H36 4/2, 8/2	70632133	1
6	Seiltrommelset DR20 H54 4/2, 8/2	70632233	1
6	Seiltrommelset DR20 H74 4/2, 8/2	70632333	1
7	Drahtseilset DR20 H24 4/2	70794133	1
7	Drahtseilset DR20 H36 4/2	70794233	1
7	Drahtseilset DR20 H54 4/2	70794333	1
7	Drahtseilset DR20 H24 8/2	70795133	1
7	Drahtseilset DR20 H36 8/2	70795233	1
7	Drahtseilset DR20 H54 8/2	70795333	1
7	Drahtseilset DR20 H74 8/2	70795433	1
8	Seilführungsset links DR 20/13 säurefest	70684033	1
8	Seilführungsset links DR 20/13V säurefest, verstärkt	70647233	1
10	Gehäuse DR20 H032 PU	73060033	1
10	Gehäuse DR20 H032 PU	73060133	1
10	Gehäuse DR20 H065 PU	73060433	1
10	Gehäuse DR20 H065 PU	73060533	1
10	Gehäuse DR20 H065 PU	73060633	1
10	Gehäuse DR20 HFU45	73061333	1
10	Gehäuse DR20 HFU45	73061433	1
10	Gehäuse DR20 HFU45	73061533	1
10	Gehäuse DR20 HFU60	73061633	1
10	Gehäuse DR20 HFU60	73061733	1
10	Gehäuse DR20 HFU75	73061833	1
10	Gehäuse DR20 HFU75	73061933	1
10	Gehäuse DR20 HFU90	73062033	1
10	Gehäuse DR20 HFU60	73063833	1
10	Gehäuse DR20 HFU75	73063933	1
10	Gehäuse DR20 HFU90	73064033	1
10	Gehäuse DR20 HFU90	73064133	1
11	Getriebegrenzschalter Set SGG	71999433	1

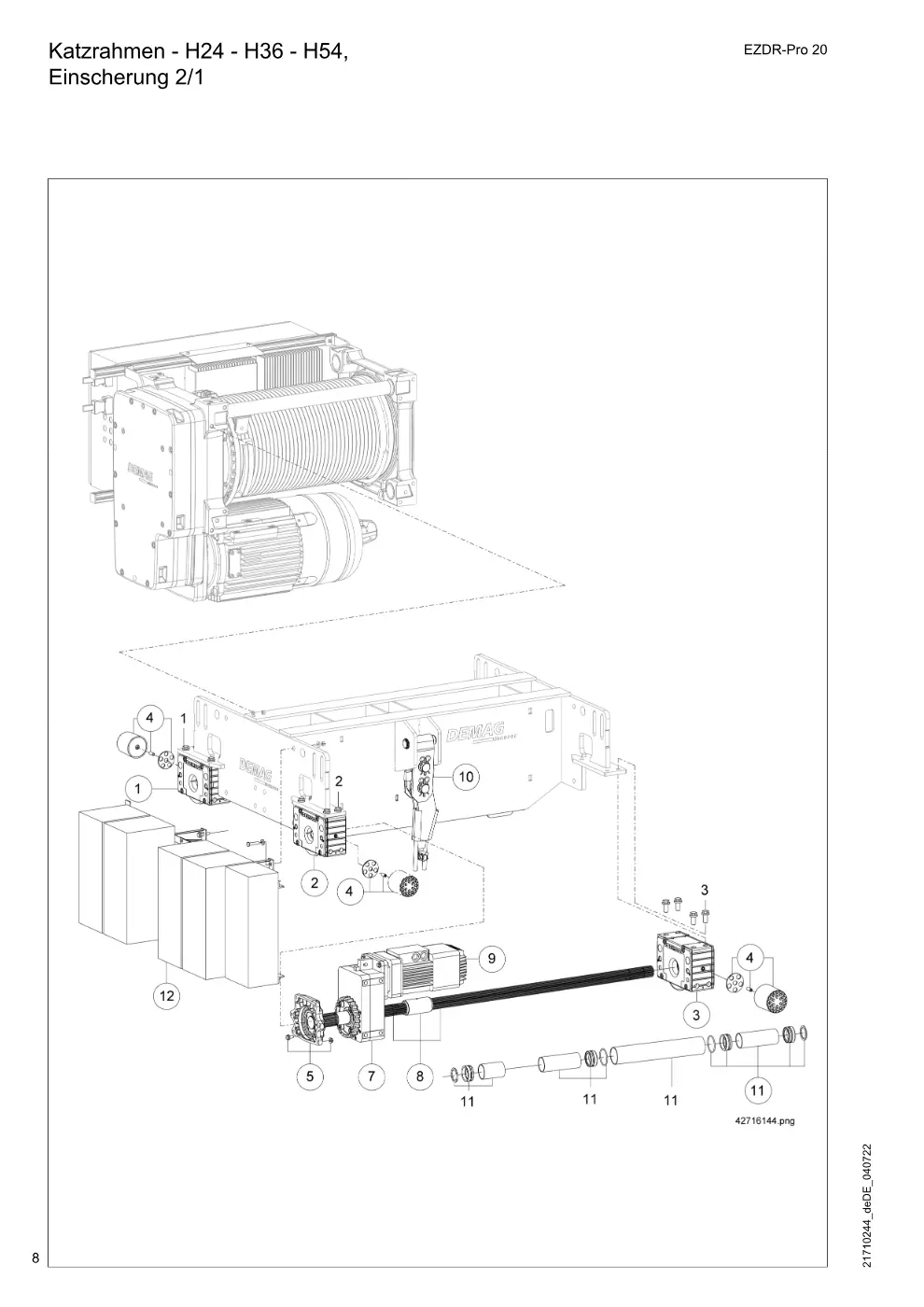

Katzrahmen - H24 - H36 - H54, Einscherung 2/1 (Seite 8)

Demag EZDR-Pro 20 – Katzrahmen - H24 - H36 - H54, Einscherung 2/1, Zeichnung Seite 8

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
4	Pufferset DPZ100	86081446	1
5	Drehmomentstützenset MA160-2	75269144	1
7	Fahrantrieb ZBA 90A4 B007	47992033	1
8	Antriebselement DRS160/AMK40 SPW 1400, H24	86021246	1
8	Antriebselement DRS160/AMK40 SPW 2240, H24, H36, H54	86021346	1
8	Antriebselement DRS160/AMK40 SPW 2800, H24, H36, H54	86021446	1
9	Fahrmotor ZBA 90A4 B007	47991033	1
11	Wellenschutzset DRS160 SPW 1400, H24	86024246	1
11	Wellenschutzset DRS160 SPW 2240, H24, H36, H54	86024346	1
11	Wellenschutzset DRS160 SPW 2800, H24, H36, H54	86024446	1

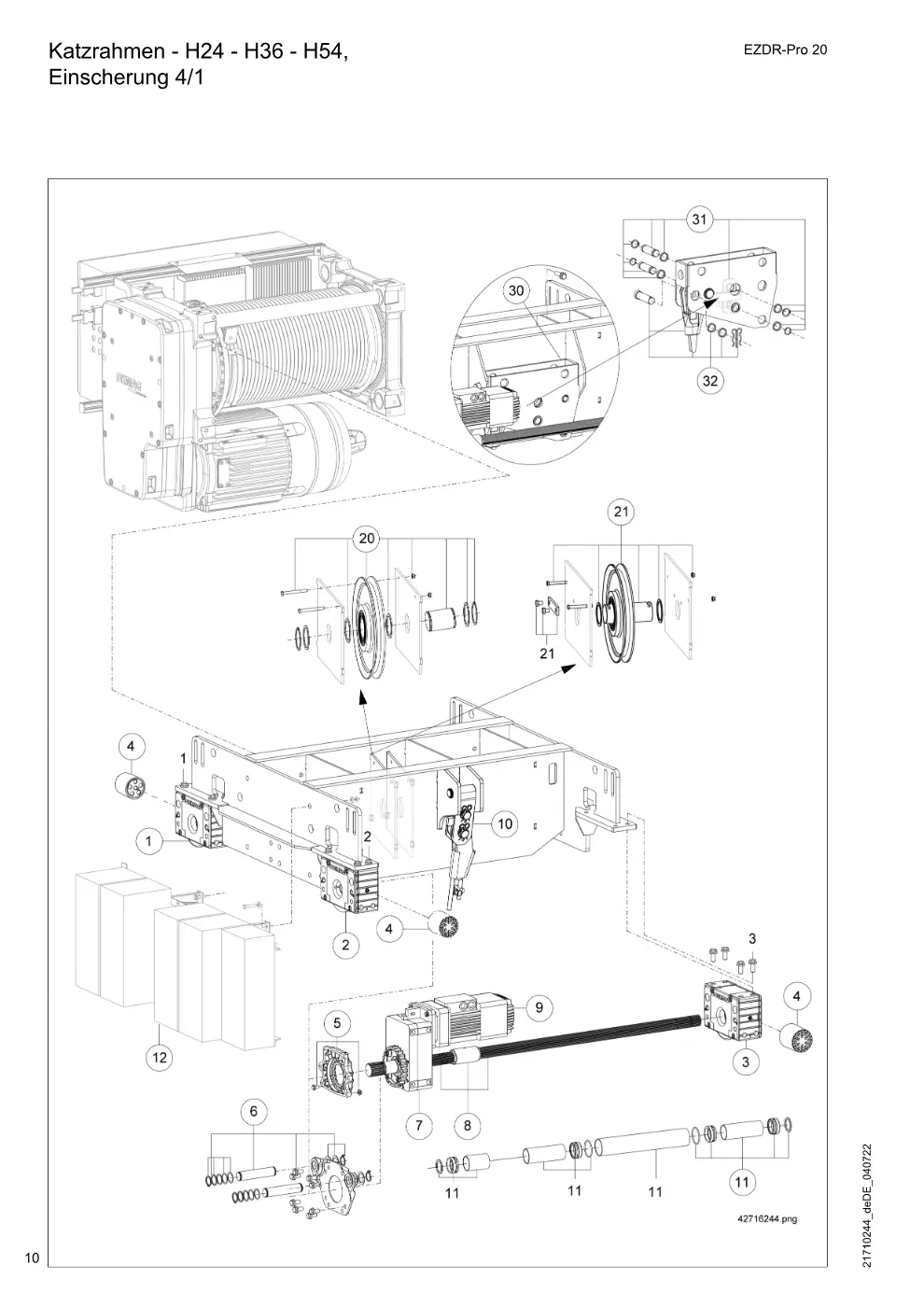

Katzrahmen - H24 - H36 - H54, Einscherung 4/1 (Seite 10)

Demag EZDR-Pro 20 – Katzrahmen - H24 - H36 - H54, Einscherung 4/1, Zeichnung Seite 10

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
4	Pufferset DPZ100	86081446	1
5	Drehmomentstützenset MA160-2	75269144	1
6	Drehmomentstützenset MA200-2	75319144	1
7	Fahrantrieb ZBA 90A4 B007 AMK 40	47992033	1
7	Fahrantrieb ZBA 90B4 B020 AMK 40	47992133	1
7	Fahrantrieb ZBA100AL4 B020 ADK 50	47992233	1
8	Antriebselement DRS160/AMK40 SPW 1400, H24	86021246	1
8	Antriebselement DRS160/AMK40 SPW 2240, H24, H36, H54	86021346	1
8	Antriebselement DRS160/AMK40 SPW 2800, H24, H36, H54	86021446	1
8	Antriebselement DRS200/ADK50 SPW 1400, H24	86031246	1
8	Antriebselement DRS200/ADK50 SPW 2240, H24, H36, H54	86031346	1
8	Antriebselement DRS200/ADK50 SPW 2800, H24, H36, H54	86031446	1
9	Fahrmotor ZBA 90A4 B007	47991033	1
9	Fahrmotor ZBA 90B4 B020	47991133	1
9	Fahrmotor ZBA100AL4 B020	47991233	1
11	Wellenschutzset DRS160 SPW 1400, H24	86024246	1
11	Wellenschutzset DRS160 SPW 2240, H24, H36, H54	86024346	1
11	Wellenschutzset DRS160 SPW 2800, H24, H36, H54	86024446	1
11	Wellenschutzset DRS200 SPW 1400, H24	86034246	1
11	Wellenschutzset DRS200 SPW 2240, H24, H36, H54	86034346	1
11	Wellenschutzset DRS200 SPW 2800, H24, H36, H54	86034446	1
20	Seilrollenset DR20 4/1	71315833	1
21	Seilrollenset DR20 4/1	75203433	1
30	Seiltraverse DR20 Set bis 2006, Fabrik-Nr. 967 525 92	71237033	1
31	Seiltasche Nr.5 DR20 bis 2006, Fabrik-Nr. 967 525 92	93031533	1
32	Zugmessstab DR20 4t bis 2006, Fabrik-Nr. 967 525 92	73057733	1

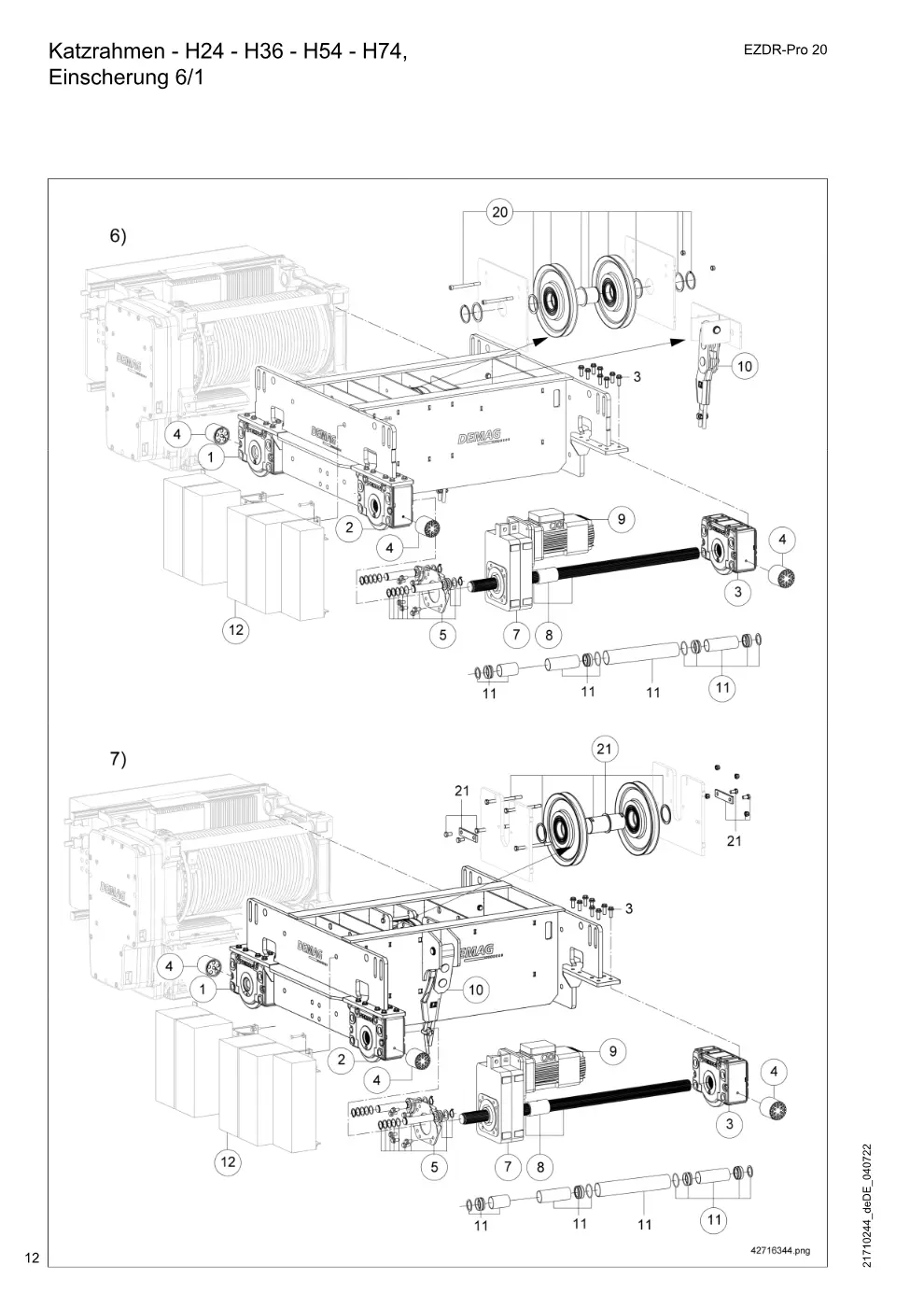

Katzrahmen - H24 - H36 - H54 - H74, Einscherung 6/1 (Seite 12)

Demag EZDR-Pro 20 – Katzrahmen - H24 - H36 - H54 - H74, Einscherung 6/1, Zeichnung Seite 12

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
4	Pufferset DPZ100	86081446	1
5	Drehmomentstützenset MA250-3	75349244	1
5	Drehmomentstützenset MA315-3	75419244	1
7	Fahrantrieb ZBA100AL4 B020 ADK 60, H24, H36, H54, H74	47992333	1
7	Fahrantrieb ZBA100B4 B020 ADK 60, H24, H36, H54	47992433	1
7	Fahrantrieb ZBA100B4 B020 ADK 70, H74	47992533	1
8	Antriebselement DRS250/ADK60 SPW 1400, H24	86041246	1
8	Antriebselement DRS250/ADK60 SPW 2240, H24, H36	86041346	1
8	Antriebselement DRS250/ADK60 SPW 2800, H24, H36, H54, H74	86041446	1
8	Antriebselement DRS315/ADK70 SPW 1400, H24	86051246	1
8	Antriebselement DRS315/ADK70 SPW 2240, H24, H36	86051346	1
8	Antriebselement DRS315/ADK70 SPW 2800, H24, H36, H54, H74	86051446	1
9	Fahrmotor ZBA100AL4 B020 H24, H36, H54, H74	47991333	1
9	Fahrmotor ZBA100B4 B020 H24, H36, H54	47991433	1
9	Fahrmotor ZBA100B4 B020 H74	47991533	1
11	Wellenschutzset DRS250 SPW 1400, H24	86044246	1
11	Wellenschutzset DRS250 SPW 2240, H24, H36	86044346	1
11	Wellenschutzset DRS250 SPW 2800, H24, H36, H54, H74	86044446	1
11	Wellenschutzset DRS315 SPW 1400, H24	86054246	1
11	Wellenschutzset DRS315 SPW 2240, H24, H36	86054346	1
11	Wellenschutzset DRS315 SPW 2800, H24, H36, H54, H74	86054446	1
20	Seilrollenset DR20 6/1 1Am-3m	71315933	1
20	Seilrollenset DR20 6/1 4m	71316033	1
21	Seilrollenset DR20 6/1 1Am-3m	75203533	1
21	Seilrollenset DR20 6/1 4m	75203633	1

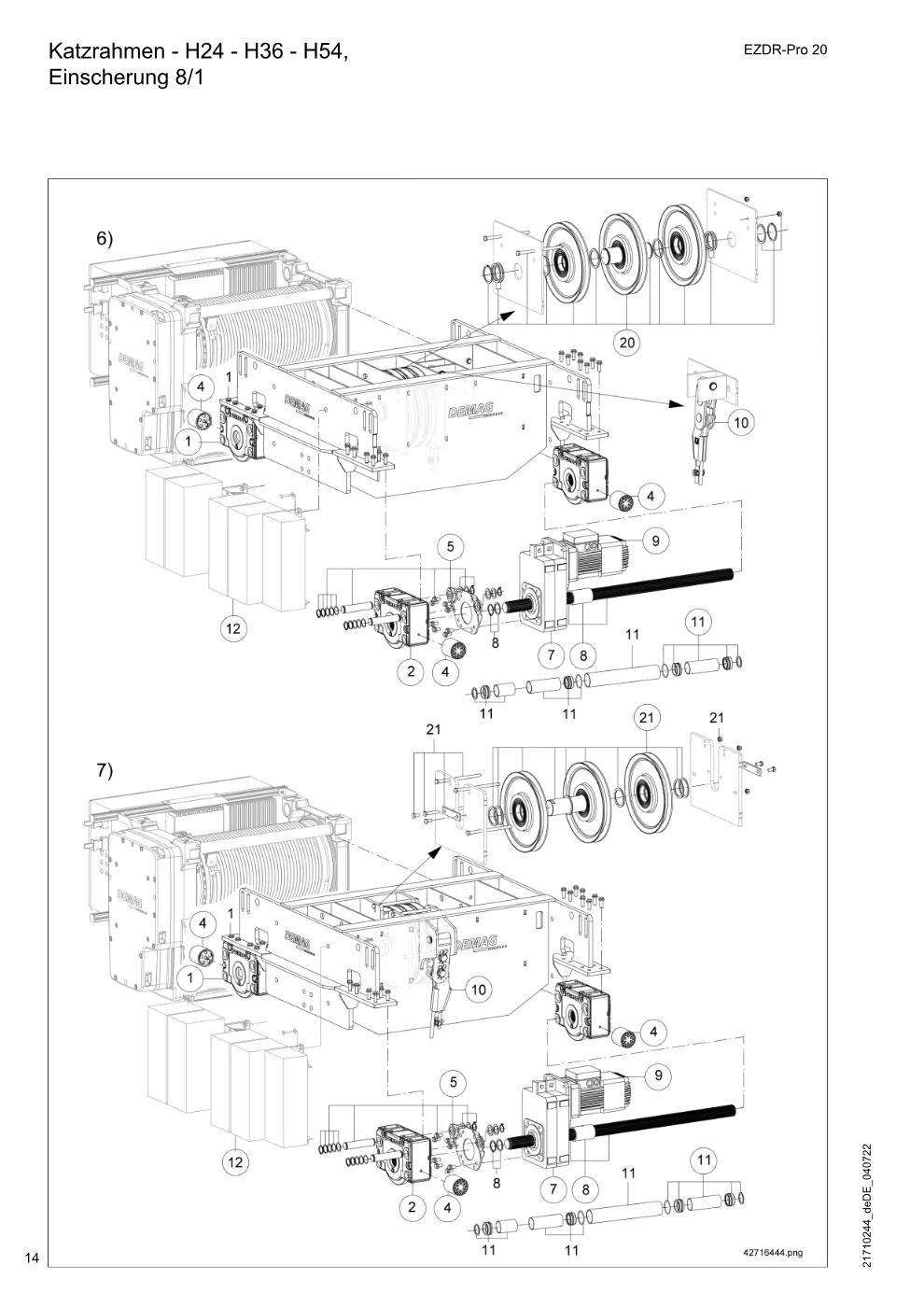

Katzrahmen - H24 - H36 - H54, Einscherung 8/1 (Seite 14)

Demag EZDR-Pro 20 – Katzrahmen - H24 - H36 - H54, Einscherung 8/1, Zeichnung Seite 14

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
4	Pufferset DPZ100	86081446	1
5	Drehmomentstützenset MA250-3	75349244	1
5	Drehmomentstützenset MA315-3	75419244	1
7	Fahrantrieb ZBA100B4 B020 ADK 60, H24, H36	47992433	1
7	Fahrantrieb ZBA100B4 B020 ADK 70, H54, H74	47992533	1
8	Antriebselement DRS250/ADK60 SPW 1400, H24	86041246	1
8	Antriebselement DRS250/ADK60 SPW 2240, H24, H36, H54	86041346	1
8	Antriebselement DRS250/ADK60 SPW 2800, H24, H36, H54, H74	86041446	1
8	Antriebselement DRS315/ADK70 SPW 1400, H24	86051246	1
8	Antriebselement DRS315/ADK70 SPW 2240, H24, H36, H54	86051346	1
8	Antriebselement DRS315/ADK70 SPW 2800, H24, H36, H54, H74	86051446	1
9	Fahrmotor ZBA100B4 B020 H24, H36	47991433	1
9	Fahrmotor ZBA100B4 B020 H54, H74	47991533	1
11	Wellenschutzset DRS250 SPW 1400, H24	86044246	1
11	Wellenschutzset DRS250 SPW 2240, H24, H36, H54	86044346	1
11	Wellenschutzset DRS250 SPW 2800, H24, H36, H54, H74	86044446	1
11	Wellenschutzset DRS315 SPW 1400, H24	86054246	1
11	Wellenschutzset DRS315 SPW 2240, H24, H36, H54	86054346	1
11	Wellenschutzset DRS315 SPW 2800, H24, H36, H54, H74	86054446	1
20	Seilrollenset DR20 8/1	71316133	1
21	Seilrollenset DR20 8/1	75203733	1

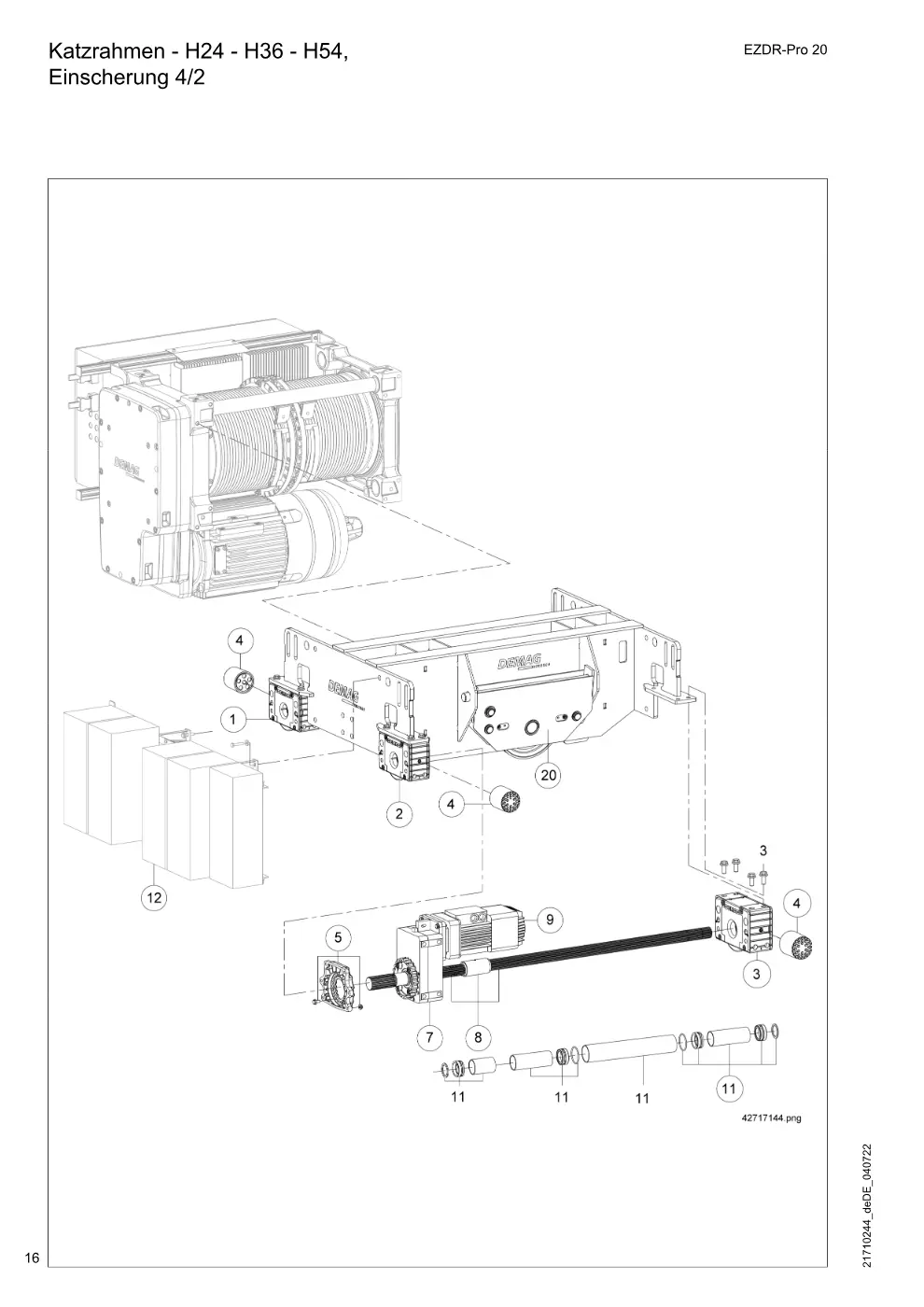

Katzrahmen - H24 - H36 - H54, Einscherung 4/2 (Seite 16)

Demag EZDR-Pro 20 – Katzrahmen - H24 - H36 - H54, Einscherung 4/2, Zeichnung Seite 16

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
4	Pufferset DPZ100	86081446	1
5	Drehmomentstützenset MA160-2	75269144	1
7	Fahrantrieb ZBA 90A4 B007 AMK 40	47992033	1
8	Antriebselement DRS160/AMK40 SPW 1400, H24	86021246	1
8	Antriebselement DRS160/AMK40 SPW 2240, H24, H36, H54	86021346	1
8	Antriebselement DRS160/AMK40 SPW 2800, H24, H36, H54	86021446	1
9	Fahrmotor ZBA 90A4 B007	47991033	1
11	Wellenschutzset DRS160 SPW 1400, H24	86024246	1
11	Wellenschutzset DRS160 SPW 2240, H24, H36, H54	86024346	1
11	Wellenschutzset DRS160 SPW 2800, H24, H36, H54	86024446	1

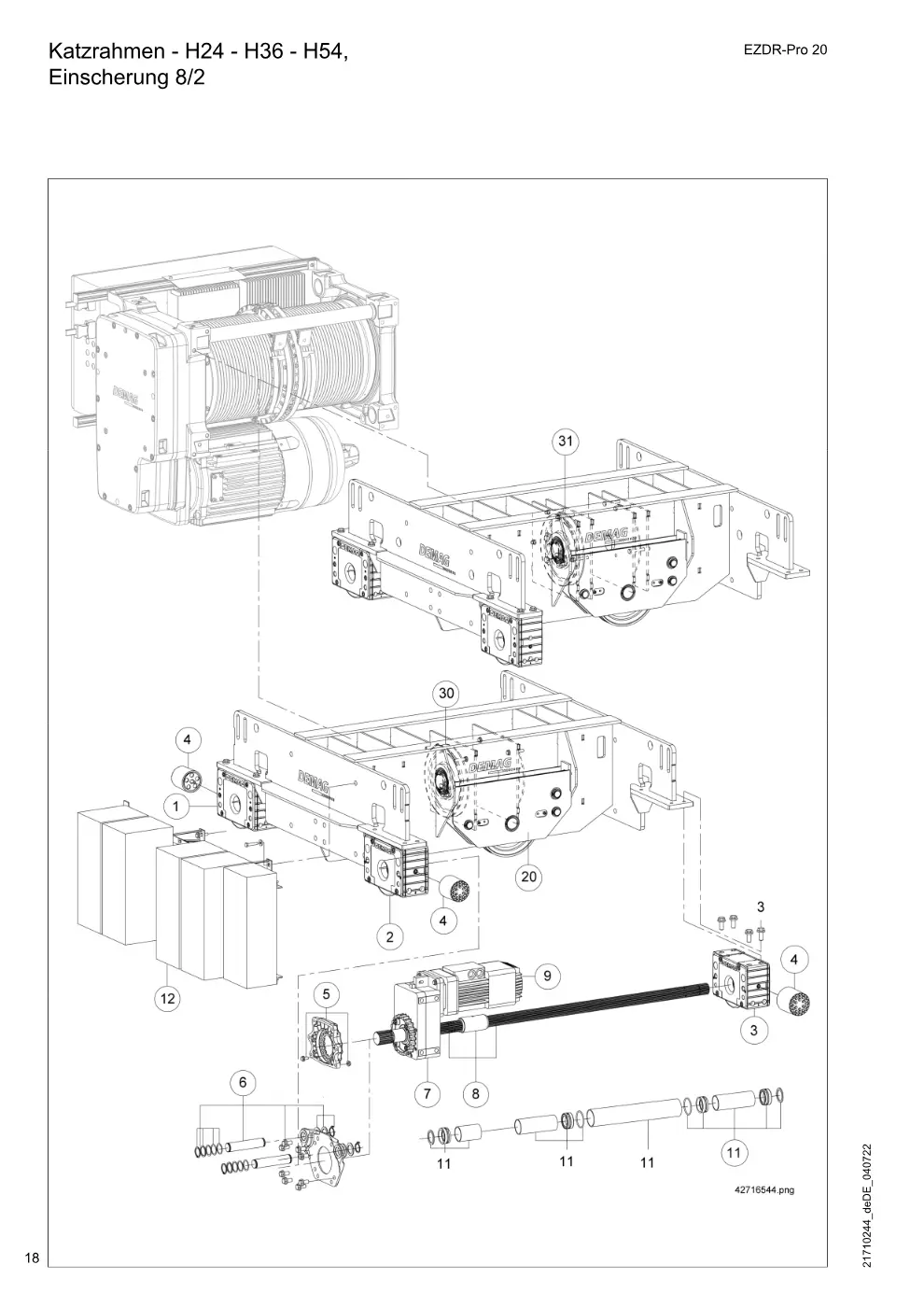

Katzrahmen - H24 - H36 - H54, Einscherung 8/2 (Seite 18)

Demag EZDR-Pro 20 – Katzrahmen - H24 - H36 - H54, Einscherung 8/2, Zeichnung Seite 18

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
4	Pufferset DPZ100	86081446	1
5	Drehmomentstützenset MA160-2	75269144	1
6	Drehmomentstützenset MA200-2	75319144	1
7	Fahrantrieb ZBA 90A4 B007 AMK 40	47992033	1
7	Fahrantrieb ZBA 90B4 B020 AMK 40	47992133	1
7	Fahrantrieb ZBA100AL4 B020 ADK 50	47992233	1
8	Antriebselement DRS160/AMK40 SPW 1400, H24	86021146	1
8	Antriebselement DRS160/AMK40 SPW 2240, H24, H36, H54	86021246	1
8	Antriebselement DRS160/AMK40 SPW 2800, H24, H36, H54, H74	86021346	1
8	Antriebselement DRS200/ADK50 SPW 1400, H24	86031146	1
8	Antriebselement DRS200/ADK50 SPW 2240, H24, H36, H54	86031246	1
8	Antriebselement DRS200/ADK50 SPW 2800, H24, H36, H54, H74	86031346	1
9	Fahrmotor ZBA 90A4 B007	47991033	1
9	Fahrmotor ZBA 90B4 B020	47991133	1
9	Fahrmotor ZBA100AL4 B020	47991233	1
11	Wellenschutzset DRS160 SPW 1400, H24	86024246	1
11	Wellenschutzset DRS160 SPW 2240, H24, H36, H54	86024346	1
11	Wellenschutzset DRS160 SPW 2800, H24, H36, H54, H74	86024446	1
11	Wellenschutzset DRS200 SPW 1400, H24	86034246	1
11	Wellenschutzset DRS200 SPW 2240, H24, H36, H54	86034346	1
11	Wellenschutzset DRS200 SPW 2800, H24, H36, H54, H74	86034446	1

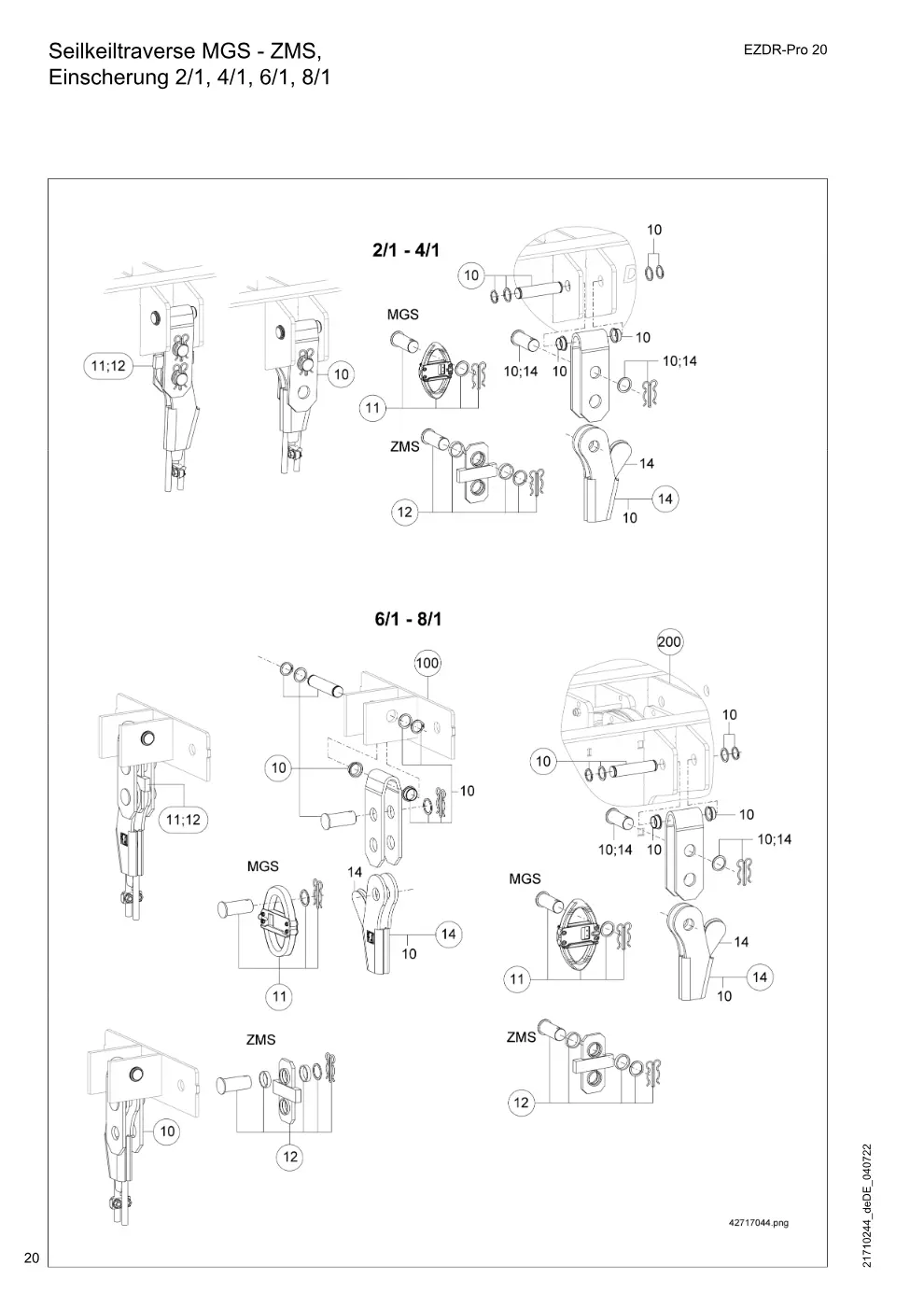

Seilkeiltraverse MGS - ZMS, Einscherung 2/1, 4/1, 6/1, 8/1 (Seite 20)

Demag EZDR-Pro 20 – Seilkeiltraverse MGS - ZMS, Einscherung 2/1, 4/1, 6/1, 8/1, Zeichnung Seite 20

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
10	Seilkeiltraverse ZMS/MGS Set	71230833	1
11	Überlastabschaltung DR 20 1Am MGS	73058233	1
11	Überlastabschaltung DR 20 2m MGS	73058333	1
11	Überlastabschaltung DR 20 3m MGS	73058433	1
11	Überlastabschaltung DR 20 4m MGS	73058533	1
12	Zugmessstab DR20 6,25t ZMS, 2/1, 4/1, 6/1, 8/1	73057833	1
14	Seiltaschenset DR20	47982833	1

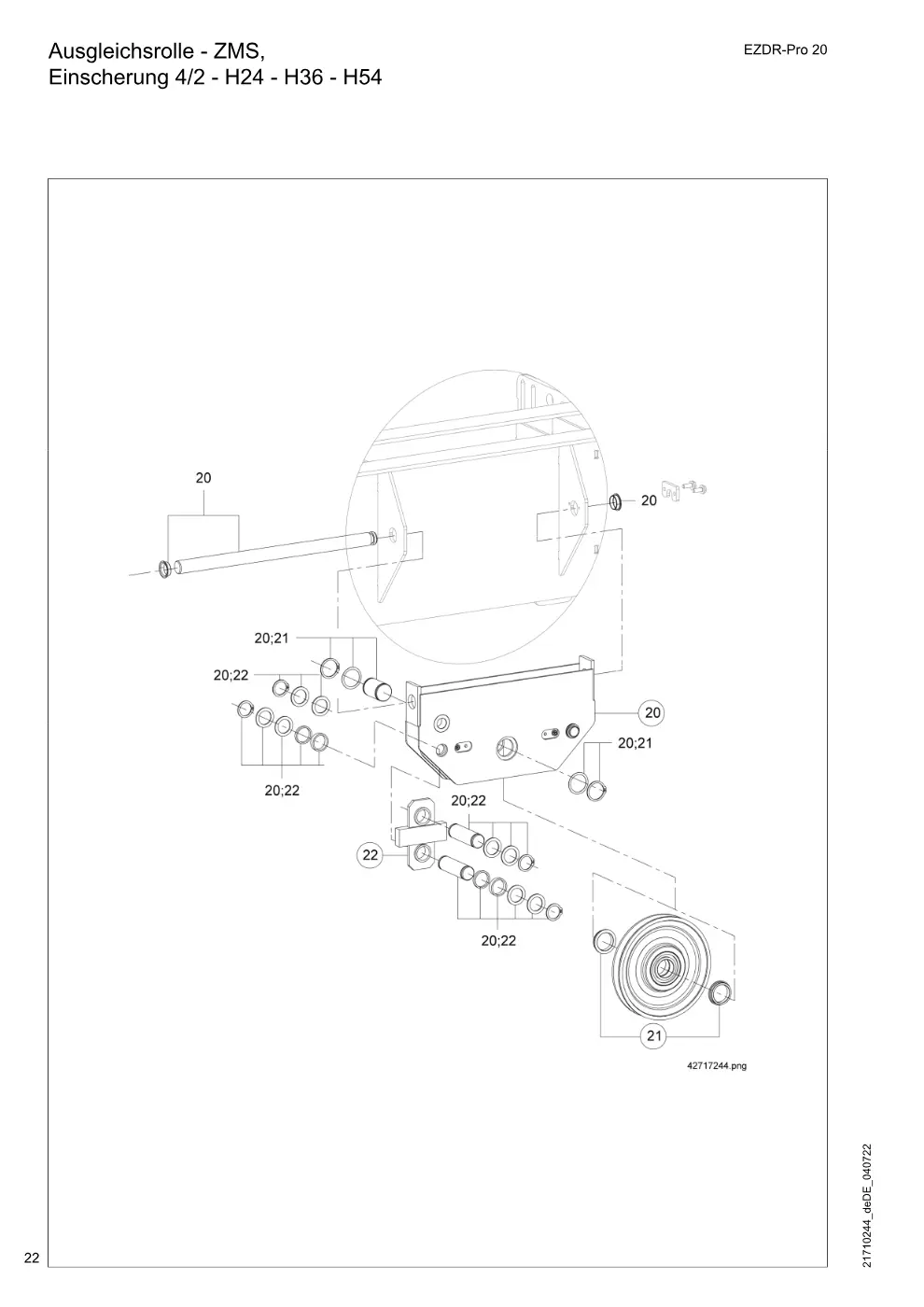

Ausgleichsrolle - ZMS, Einscherung 4/2 - H24 - H36 - H54 (Seite 22)

Demag EZDR-Pro 20 – Ausgleichsrolle - ZMS, Einscherung 4/2 - H24 - H36 - H54, Zeichnung Seite 22

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
20	Ausgleichsrollenset 225/14	71230033	1
21	Seilrollenset DR20 4/2	82839033	1
22	Zugmessstab DR20 4t ZMS	47990833	1

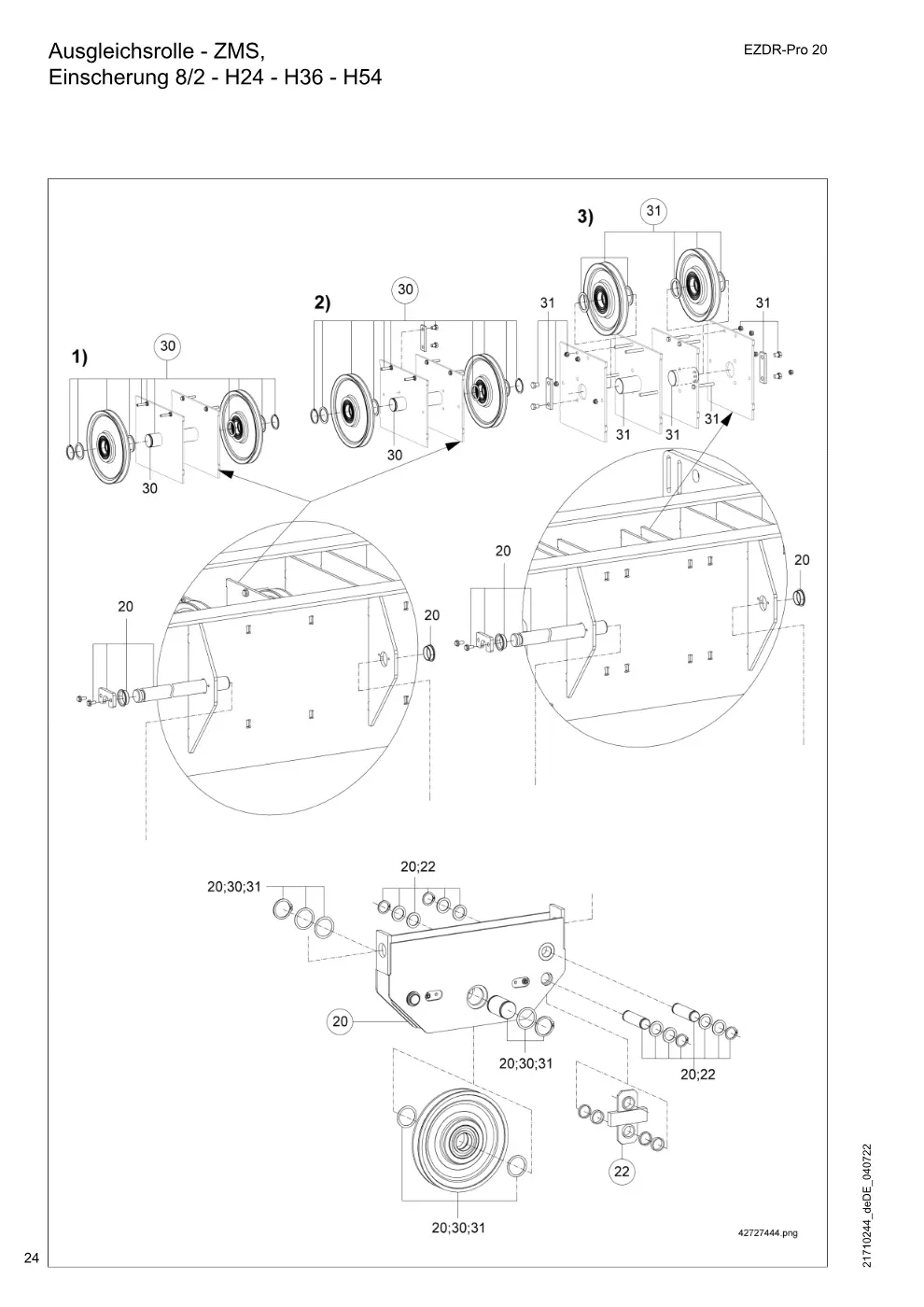

Ausgleichsrolle - ZMS, Einscherung 8/2 - H24 - H36 - H54 (Seite 24)

Demag EZDR-Pro 20 – Ausgleichsrolle - ZMS, Einscherung 8/2 - H24 - H36 - H54, Zeichnung Seite 24

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
20	Ausgleichsrollenset 280/14	71230133	1
22	Zugmessstab DR20 4t ZMS, 8/2	47990833	1
30	Seilrollenset DR20 8/2 1Am, 2m, 3m	71315633	1
30	Seilrollenset DR20 8/2 4m	71315733	1
30	Seilrollenset DR20 8/2 1Am, 2m, 3m	75203833	1
30	Seilrollenset DR20 8/2 4m	75203933	1
31	Seilrollenset DR20 8/2 1Am, 2m, 3m	75204033	1
31	Seilrollenset DR20 8/2 4m	75204133	1

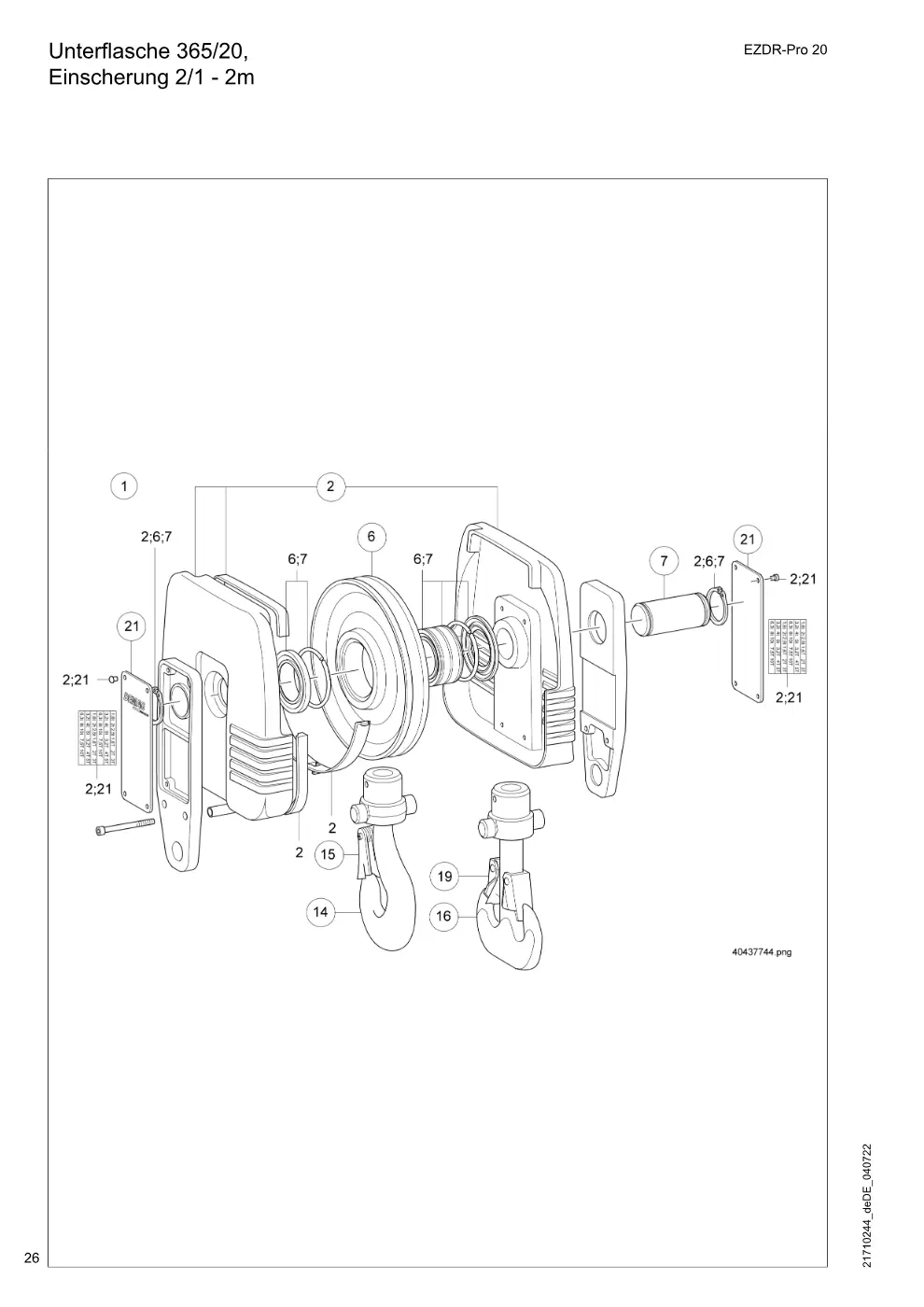

Unterflasche 365/20, Einscherung 2/1 - 2m (Seite 26)

Demag EZDR-Pro 20 – Unterflasche 365/20, Einscherung 2/1 - 2m, Zeichnung Seite 26

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Unterflasche 1-rollig 365/20 kpl. (Teil-Nr. 2, 6, 7, 14, 21)	82931033	1
2	Seilrollenhaube 2/1 2m kpl. (Teil-Nr. 21)	82930533	1
6	Seilrolle Ufl. 2/1 2m	82967833	1
7	Bolzenset 70x149	82930933	1
14	Einfachhaken mit Traverse BSN 5 S kpl. (Teil-Nr. 15)	15084833	1
15	Hakenmaulsicherung E 5 /D 6	34187933	1
16	Doppellasthaken mit Traverse BSN 5 -S kpl. (Teil-Nr. 19)	15085133	1
19	Hakenmaulsicherung E 2- 4/D 4- 5	34187733	1
21	Traglastschildset Neutral	71391133	1

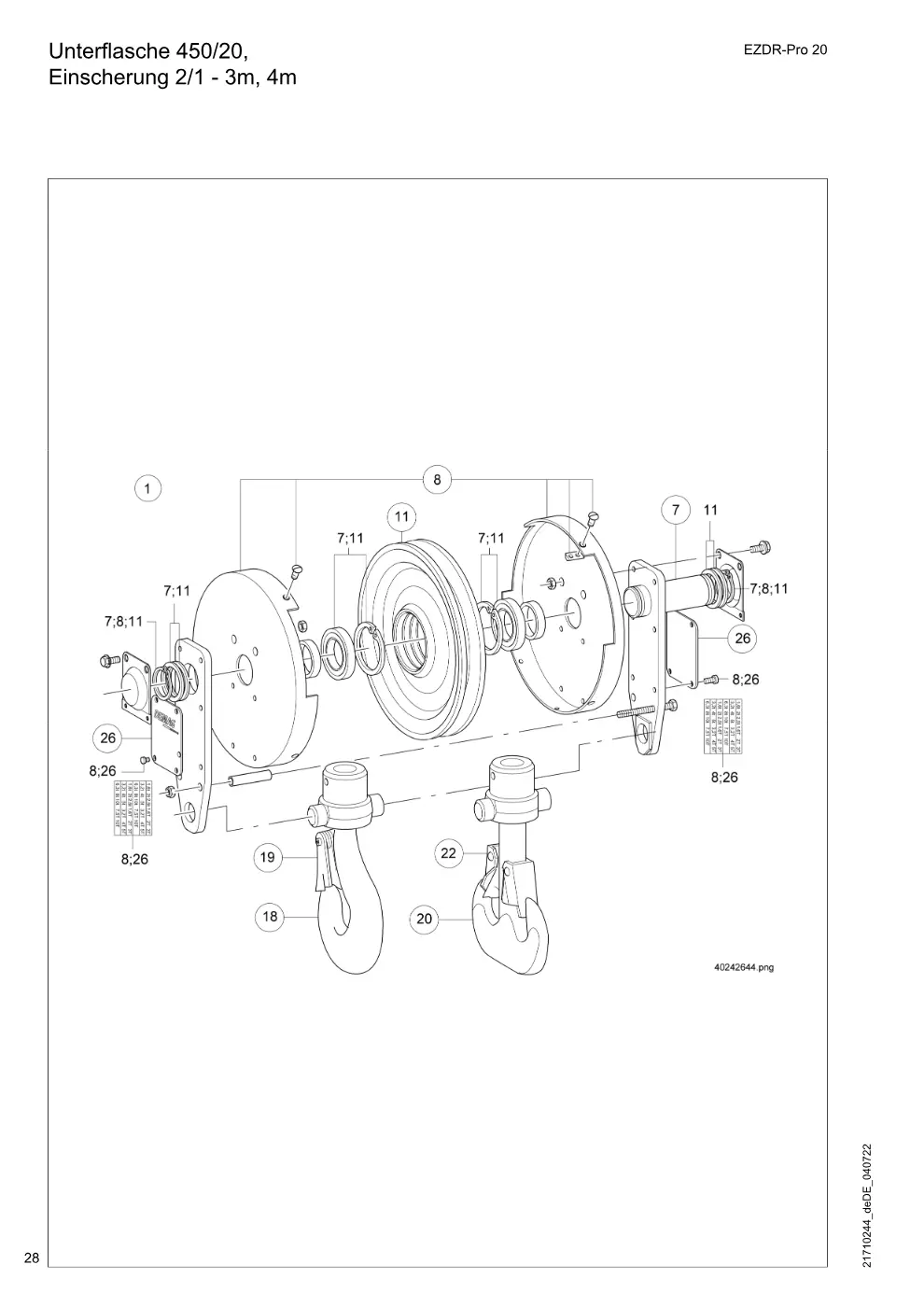

Unterflasche 450/20, Einscherung 2/1 - 3m, 4m (Seite 28)

Demag EZDR-Pro 20 – Unterflasche 450/20, Einscherung 2/1 - 3m, 4m, Zeichnung Seite 28

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Unterflasche 1-rollig 450/20 kpl. (Teil-Nr. 7, 8, 11, 18, 26)	82932033	1
7	Bolzenset 90x168	82932833	1
8	Seilrollenhaube 2/1 3m,4m kpl. (Teil-Nr. 26)	82940733	1
11	Seilrolle Ufl.2/1 3m,4m	82944633	1
18	Einfachhaken mit Traverse BSN 5 S kpl. (Teil-Nr. 20)	15084833	1
19	Hakenmaulsicherung E 5 /D 6	34187933	1
20	Doppellasthaken mit Traverse BSN 5 -S kpl. (Teil-Nr. 22)	15085133	1
22	Hakenmaulsicherung E 2- 4/D 4- 5	34187733	1
26	Traglastschildset Neutral	71391033	1

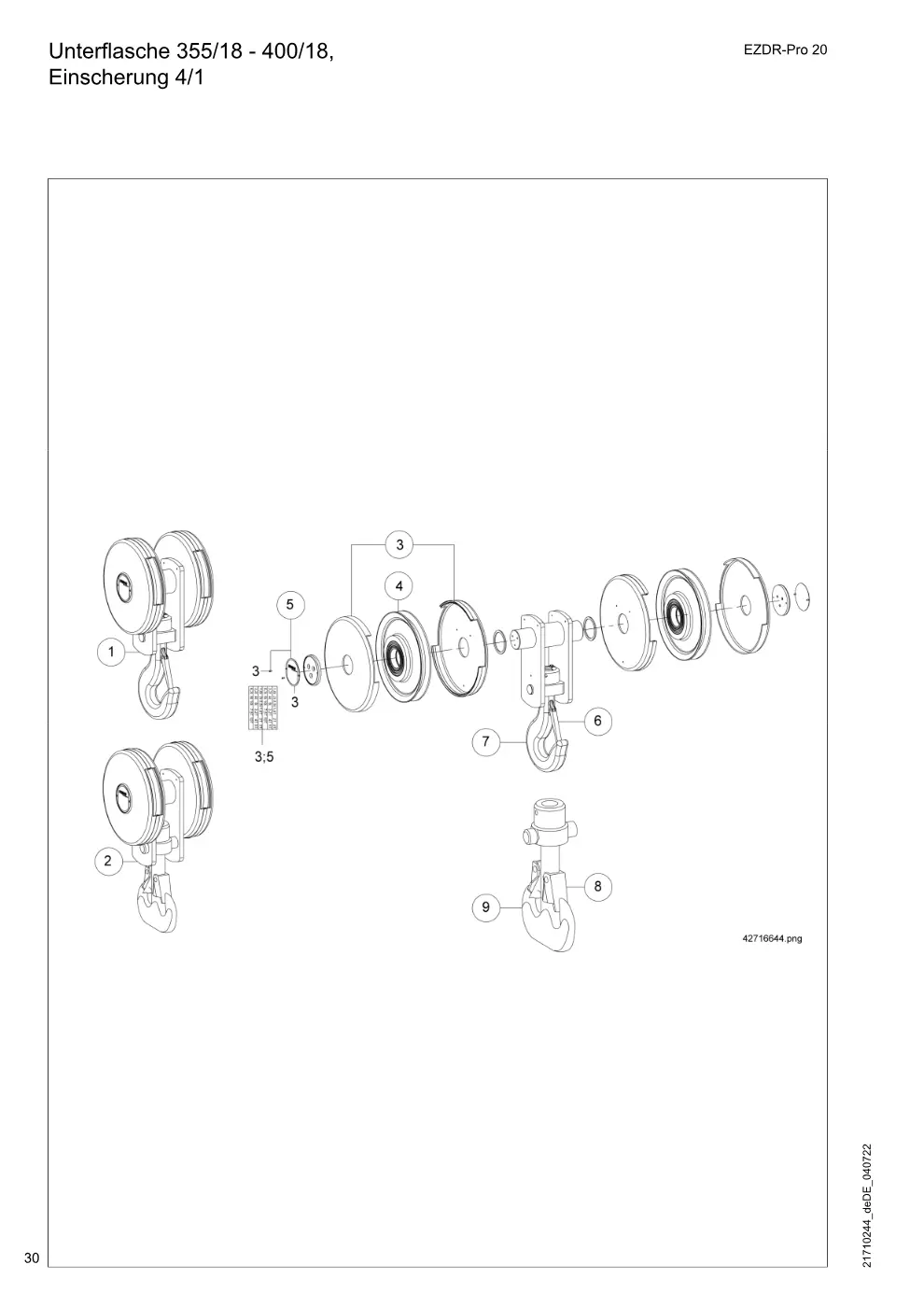

Unterflasche 355/18 - 400/18, Einscherung 4/1 (Seite 30)

Demag EZDR-Pro 20 – Unterflasche 355/18 - 400/18, Einscherung 4/1, Zeichnung Seite 30

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Unterflasche 2-rollig 355/18 kpl. (Teil-Nr. 3 - 5, 1Am, 2m, 3m	71331033	1
1	Unterflasche 2-rollig 400/18 kpl. (Teil-Nr. 3 - 5, 4m	71331533	1
2	Unterflaschenset 2-rollig 355/18 kpl. (Teil-Nr. 3 - 5, 1Am, 2m, 3m	71331133	1
2	Unterflaschenset 2-rollig 400/18 kpl. (Teil-Nr. 3 - 5, 4m	71331633	1
3	Seilrollenhaube Set 4/1 kpl. (Teil-Nr. 1Am, 2m, 3m	71331233	1
3	Seilrollenhaube Set 4/1 kpl. (Teil-Nr. 4m	71331733	1
4	Seilrollenset DR20 4/1 1Am, 2m, 3m	71331333	1
4	Seilrollenset DR20 4/1 4m	71331833	1
5	Traglastschildset Neutral	71388933	1
6	Hakenmaulsicherungsset GR. 6 E	71331933	1
7	Einfachhaken mit Traverse ASN- 6 V kpl. (Teil-Nr.	71336133	1
8	Hakenmaulsicherungsset GR. 6 D	71315333	1
9	Doppellasthaken mit Traverse DSN- 6 -V kpl. (Teil-Nr.	71315033	1

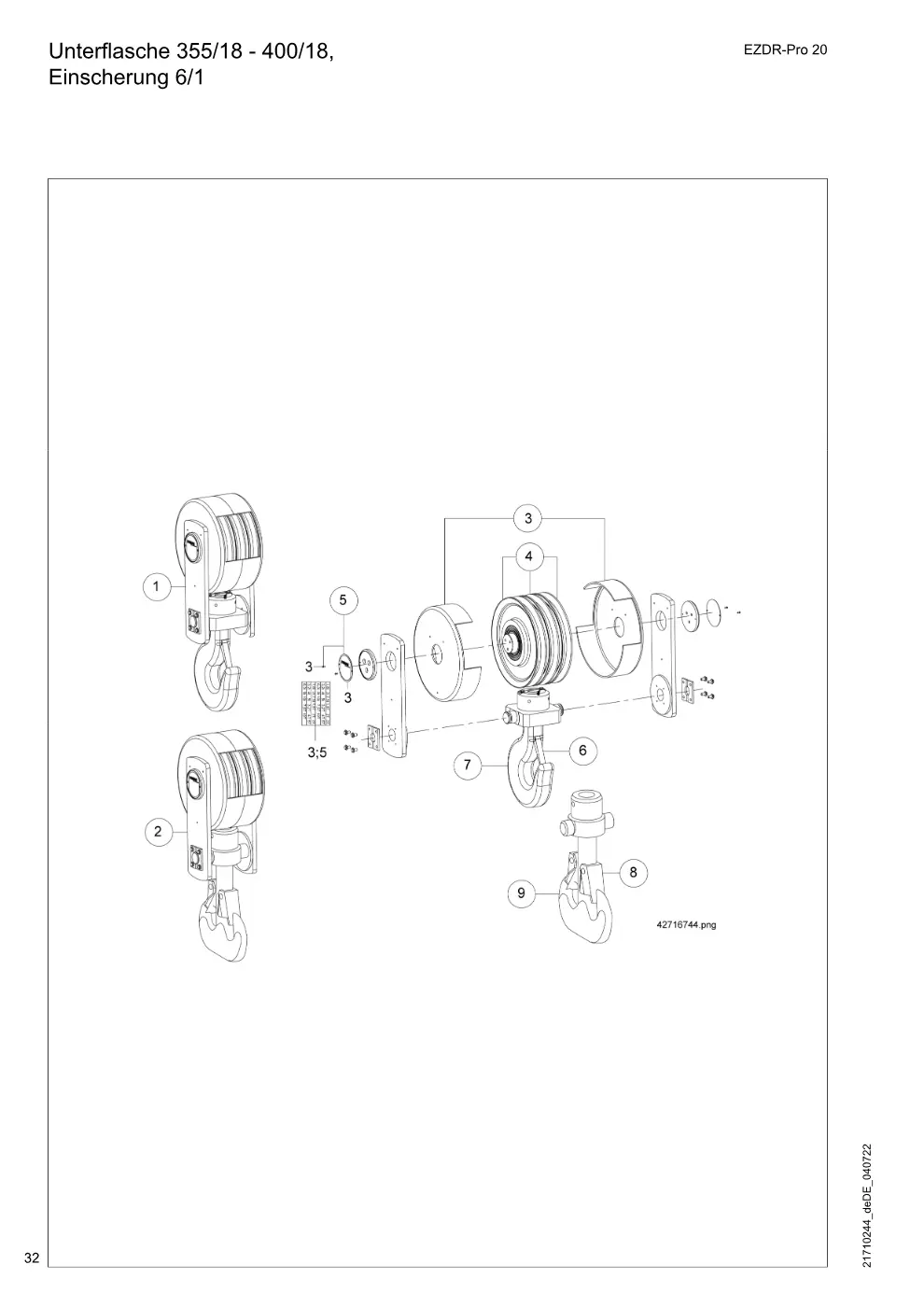

Unterflasche 355/18 - 400/18, Einscherung 6/1 (Seite 32)

Demag EZDR-Pro 20 – Unterflasche 355/18 - 400/18, Einscherung 6/1, Zeichnung Seite 32

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Unterflasche 3-rollig 355/18 kpl. (Teil-Nr. 3 - 5, 1Am, 2m, 3m	71334033	1
1	Unterflasche 3-rollig 400/18 kpl. (Teil-Nr. 3 - 5, 4m	71334533	1
2	Unterflaschenset 3-rollig 355/18 kpl. (Teil-Nr. 3 - 5, 1Am, 2m, 3m	71334133	1
2	Unterflaschenset 3-rollig 400/18 kpl. (Teil-Nr. 3 - 5, 4m	71334633	1
3	Seilrollenhaube Set 6/1 kpl. (Teil-Nr. 1Am, 2m, 3m	71334233	1
3	Seilrollenhaube Set 6/1 kpl. (Teil-Nr. 4m	71334733	1
4	Seilrollenset DR20 6/1 1Am, 2m, 3m	71331433	1
4	Seilrollenset DR20 6/1 4m	71339133	1
5	Traglastschildset Neutral	71388933	1
6	Hakenmaulsicherungsset GR.10 E	71334433	1
7	Einfachhaken mit Traverse CSN-10 V kpl. (Teil-Nr.	71337133	1
8	Hakenmaulsicherungsset GR.10 D	71315433	1
9	Doppellasthaken mit Traverse DSN-10 -V kpl. (Teil-Nr.	71315133	1

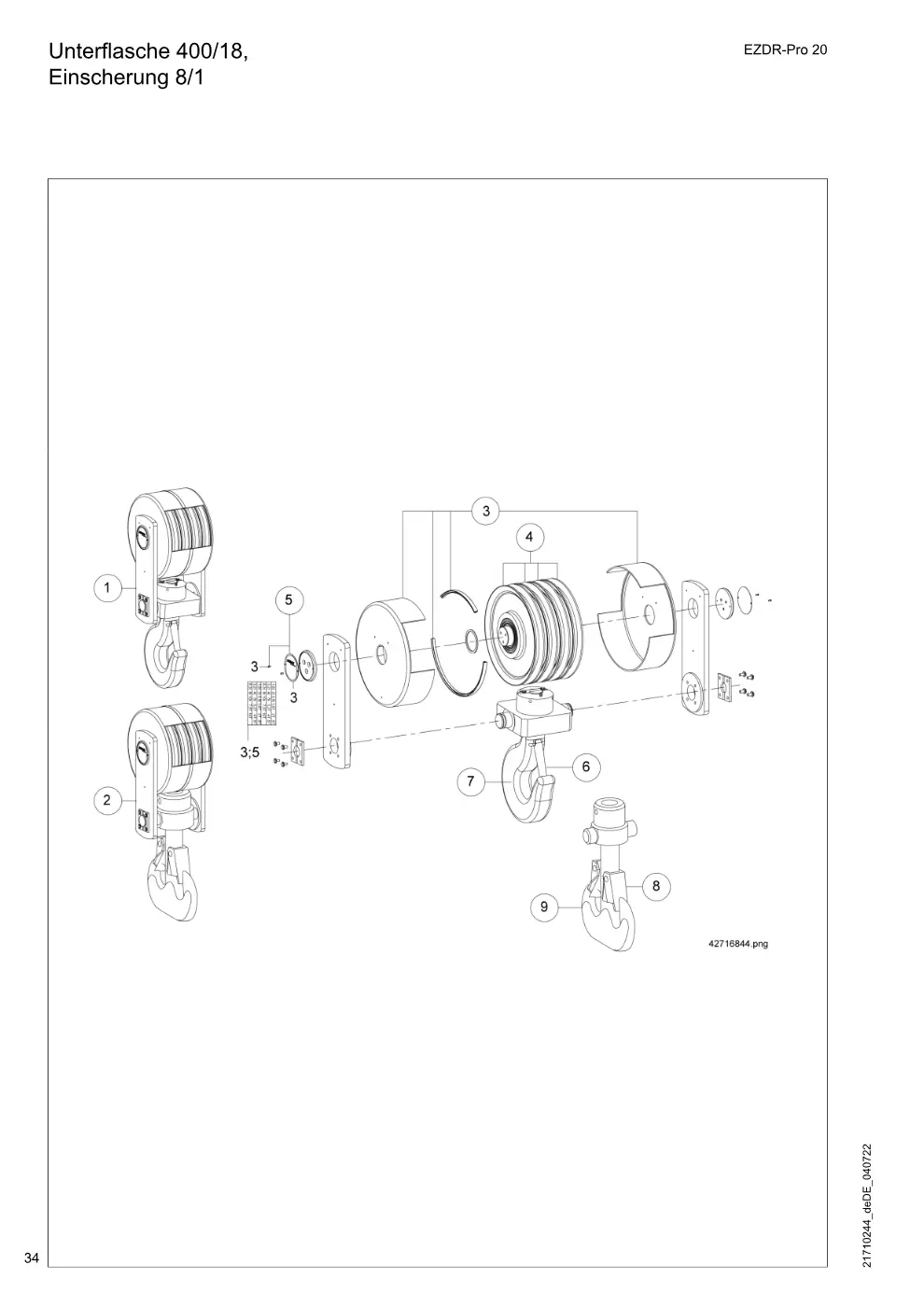

Unterflasche 400/18, Einscherung 8/1 (Seite 34)

Demag EZDR-Pro 20 – Unterflasche 400/18, Einscherung 8/1, Zeichnung Seite 34

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Unterflasche 4-rollig 400/18 kpl. (Teil-Nr. 3 - 5	71335033	1
2	Unterflaschenset 4-rollig 400/18 kpl. (Teil-Nr. 3 - 5	71335133	1
3	Seilrollenhaube Set 8/1 kpl. (Teil-Nr.	71335233	1
4	Seilrollenset DR20 8/1 kpl. (Teil-Nr.	71332233	1
5	Traglastschildset Neutral	71388933	1
6	Hakenmaulsicherungsset GR.12 E	71335433	1
7	Einfachhaken mit Traverse CSN-12 V kpl. (Teil-Nr.	71338633	1
8	Hakenmaulsicherungsset GR.12 D	71315533	1
9	Doppellasthaken mit Traverse DSN-12 -V kpl. (Teil-Nr.	71315233	1

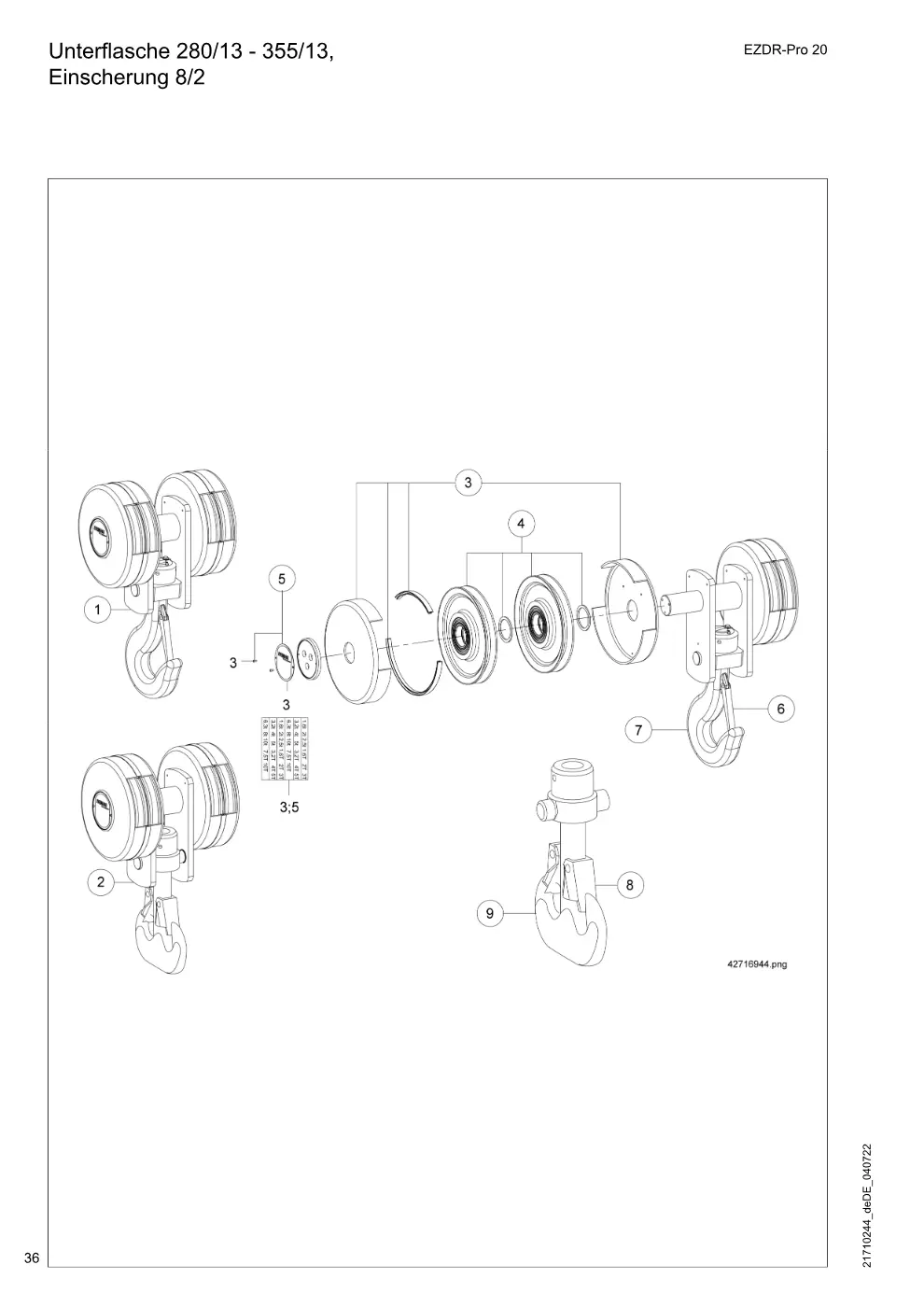

Unterflasche 280/13 - 355/13, Einscherung 8/2 (Seite 36)

Demag EZDR-Pro 20 – Unterflasche 280/13 - 355/13, Einscherung 8/2, Zeichnung Seite 36

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Unterflasche 4-rollig 280/13 kpl. (Teil-Nr. 3 - 5, 1Am, 2m, 3m	71333033	1
1	Unterflasche 4-rollig 355/13 kpl. (Teil-Nr. 3 - 5, 4m	71333533	1
2	Unterflaschenset 4-rollig 280/13 kpl. (Teil-Nr. 3 - 5, 1Am, 2m, 3m	71333133	1
2	Unterflaschenset 4-rollig 355/13 kpl. (Teil-Nr. 3 - 5, 4m	71333633	1
3	Seilrollenhaube Set 8/2 kpl. (Teil-Nr. 1Am, 2m, 3m	71333233	1
3	Seilrollenhaube Set 8/2 kpl. (Teil-Nr. 4m	71333733	1
4	Seilrollenset DR20 8/2 1Am, 2m, 3m	71333833	1
4	Seilrollenset DR20 8/2 4m	71324333	1
5	Traglastschildset Neutral	71388933	1
6	Hakenmaulsicherungsset GR. 6 E	71331933	1
7	Einfachhaken mit Traverse ASN- 6 V kpl. (Teil-Nr.	71336133	1
8	Hakenmaulsicherungsset GR. 6 D	71315333	1
9	Doppellasthaken mit Traverse DSN- 6 -V kpl. (Teil-Nr.	71315033	1

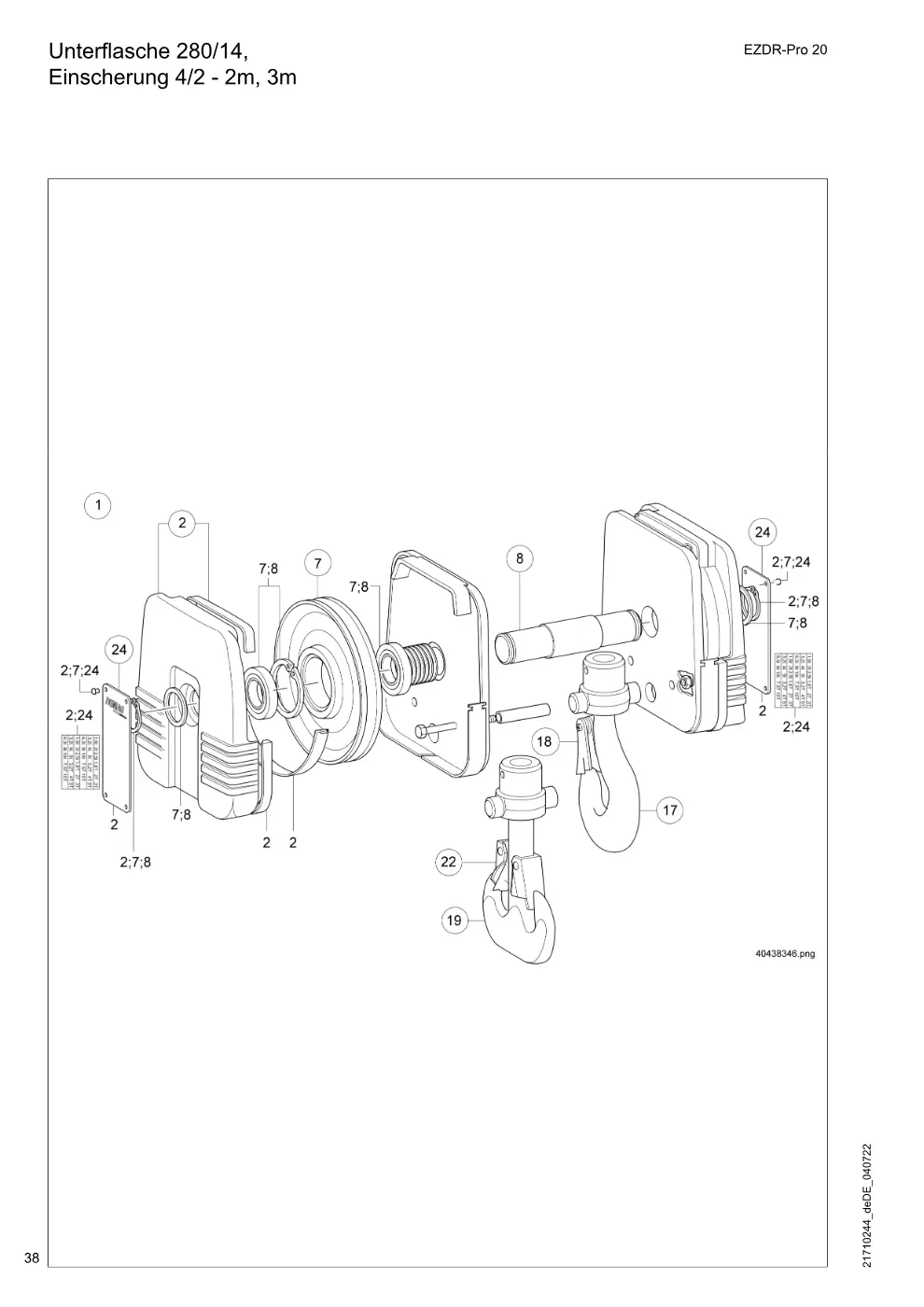

Unterflasche 280/14, Einscherung 4/2 - 2m, 3m (Seite 38)

Demag EZDR-Pro 20 – Unterflasche 280/14, Einscherung 4/2 - 2m, 3m, Zeichnung Seite 38

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Unterflasche 2-rollig 280/14 kpl. (Teil-Nr. 2, 7, 8, 17, 24)	82937033	1
2	Seilrollenhaube Set 2/1 4m kpl. (Teil-Nr. 24)	70587933	1
7	Seilrolle Ufl.4/2 2m,3m	82968233	1
8	Bolzenset 55x263	82937233	1
17	Einfachhaken mit Traverse BSN 5 S kpl. (Teil-Nr. 18)	15084833	1
18	Hakenmaulsicherung E 5 /D 6	34187933	1
19	Doppellasthaken mit Traverse BSN 5 -S kpl. (Teil-Nr. 22)	15085133	1
22	Hakenmaulsicherung E 2- 4/D 4- 5	34187733	1
24	Traglastschildset Neutral	71391233	1

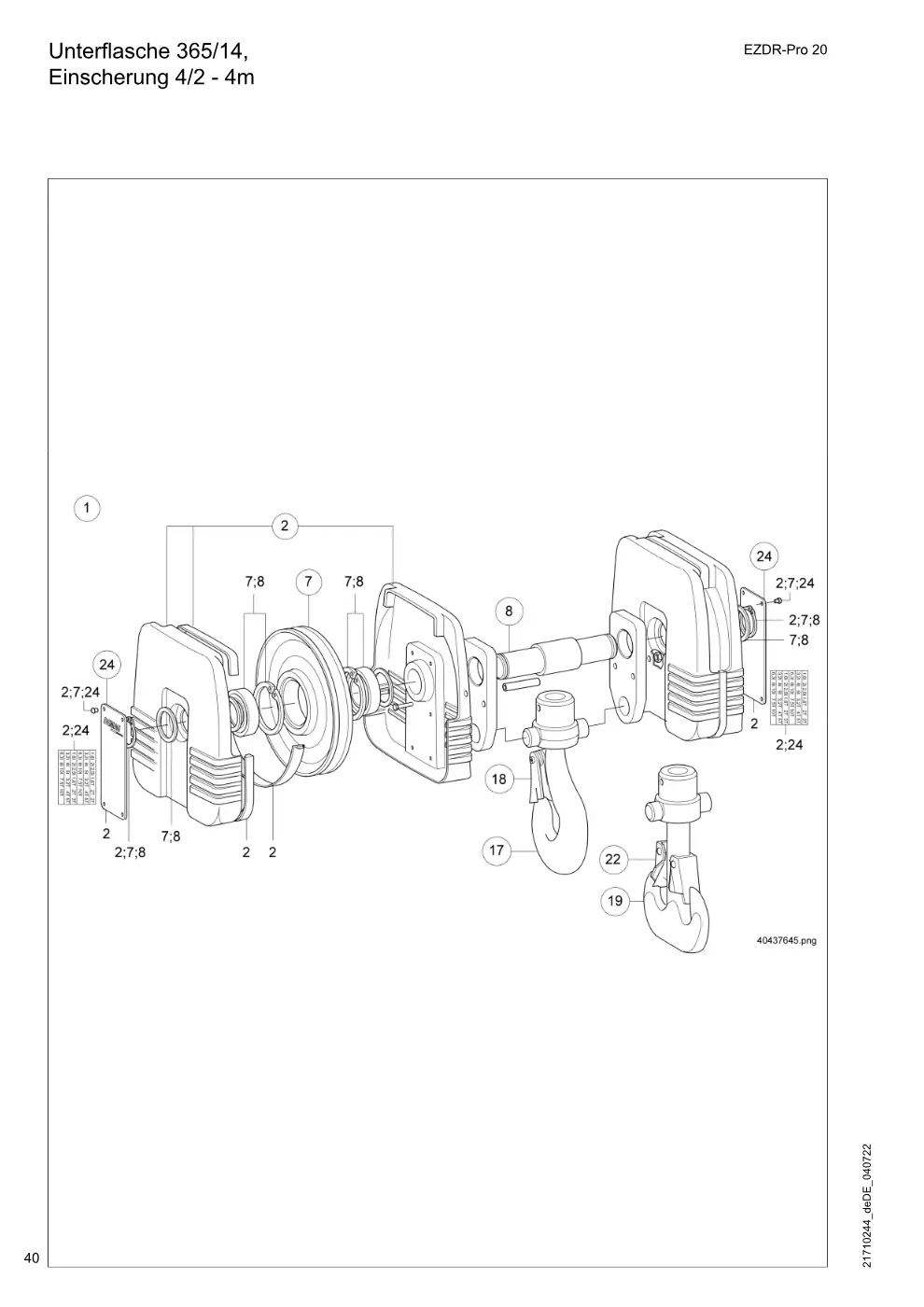

Unterflasche 365/14, Einscherung 4/2 - 4m (Seite 40)

Demag EZDR-Pro 20 – Unterflasche 365/14, Einscherung 4/2 - 4m, Zeichnung Seite 40

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Unterflasche 2-rollig 365/14 kpl. (Teil-Nr. 2, 7, 8, 17, 24)	82938033	1
2	Seilrollenhaube 2/1 2m kpl. (Teil-Nr. 24)	82930533	1
7	Seilrolle Ufl. 4/2 4m	82967233	1
8	Bolzenset 70x334	82938933	1
17	Einfachhaken mit Traverse BSN 5 S kpl. (Teil-Nr. 18)	15084833	1
18	Hakenmaulsicherung E 5 /D 6	34187933	1
19	Doppellasthaken mit Traverse BSN 5 -S kpl. (Teil-Nr. 22)	15085133	1
22	Hakenmaulsicherung E 2- 4/D 4- 5	34187733	1
24	Traglastschildset Neutral	71391233	1

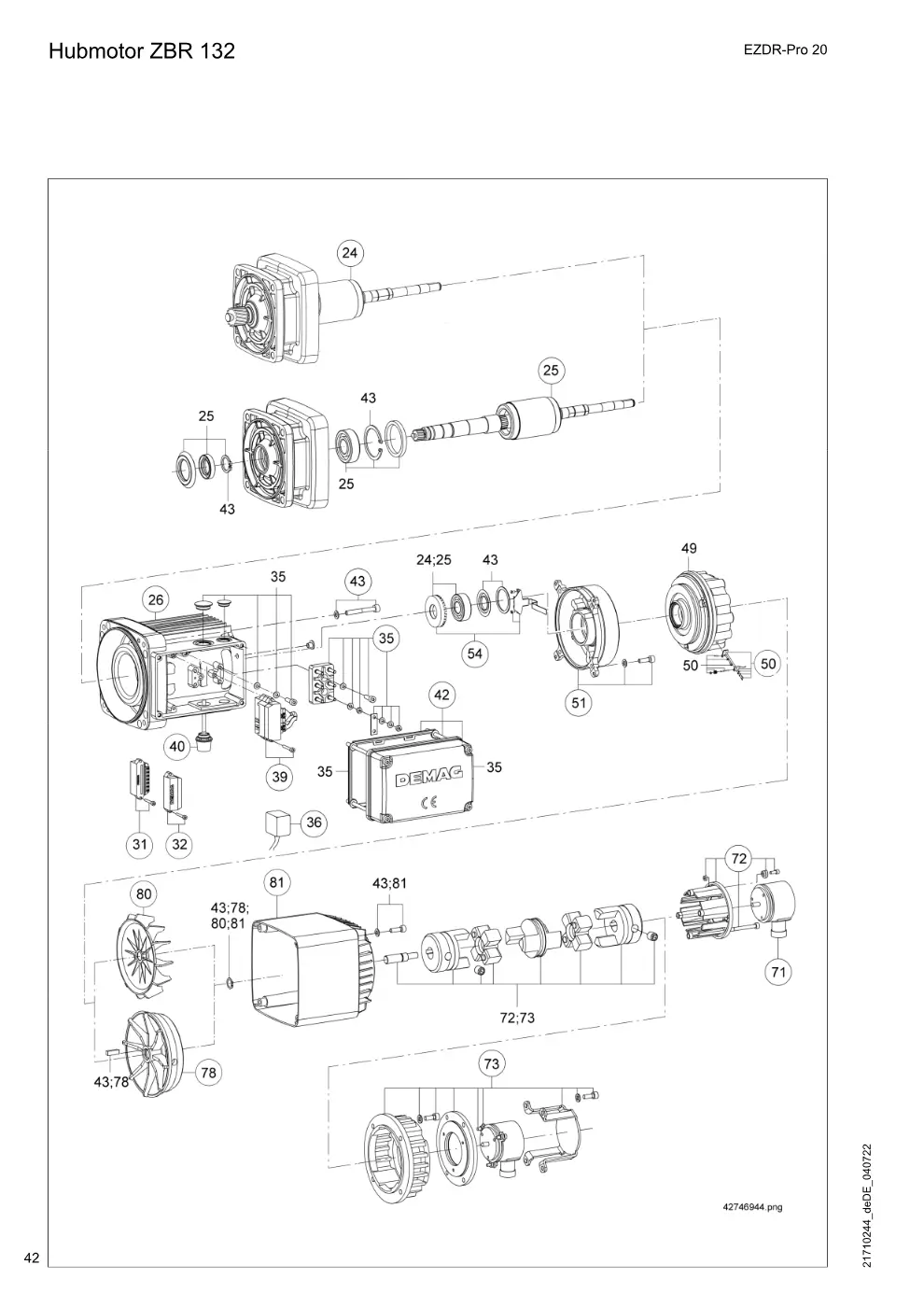

Hubmotor ZBR 132 (Seite 42)

Demag EZDR-Pro 20 – Hubmotor ZBR 132, Zeichnung Seite 42

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
24	Läuferset ZBR132C 4 2/1, 4/2, 1-16 m/min, 3m, 4m	75222133	1
24	Läuferset ZBR132C 4 4/1, 8/2, 0,5-8 m/min, 3m, 4m	75222133	1
24	Läuferset ZBR132C 4 6/1, 0,3-5,3 m/min, 3m, 4m	75222133	1
24	Läuferset ZBR132C 4 8/1, 0,2-4 m/min, 3m, 4m	75222133	1
25	Läuferset ZBR132C 4 4/1, 8/2, 0,5-5 m/min, 1Am, 2m, 3m, 4m	75222233	1
25	Läuferset ZBR132C 4 6/1, 0,3-3,3 m/min, 1Am, 2m, 3m, 4m	75222233	1
25	Läuferset ZBR132C 4 8/1, 0,3-2,5 m/min, 1Am, 2m, 3m, 4m	75222233	1
25	Läuferset ZBR132D12/2 2/1, 4/2, 6/1 m/min, 3m, 4m	75222733	1
25	Läuferset ZBR132D12/2 4/1, 8/2, 3/0,5 m/min, 3m, 4m	75222733	1
26	Ständerset ZBR132C 4 4/1, 8/2, 0,5-5 m/min, 1Am, 2m, 3m, 4m	26535333	1
26	Ständerset ZBR132C 4 6/1, 0,3-3,3 m/min, 1Am, 2m, 3m, 4m	26535333	1
26	Ständerset ZBR132C 4 8/1, 0,3-2,5 m/min, 1Am, 2m, 3m, 4m	26535333	1
26	Ständerset ZBR132C 4 2/1, 4/2, 1-16 m/min, 3m, 4m	26535333	1
26	Ständerset ZBR132C 4 4/1, 8/2, 0,5-8 m/min, 3m, 4m	26535333	1
26	Ständerset ZBR132C 4 6/1, 0,3-5,3 m/min, 3m, 4m	26535333	1
26	Ständerset ZBR132C 4 8/1, 0,2-4 m/min, 3m, 4m	26535333	1
26	Ständerset ZBR132D12/2 2/1, 4/2, 6/1 m/min, 3m, 4m	26535133	1
26	Ständerset ZBR132D12/2 4/1, 8/2, 3/0,5 m/min, 3m, 4m	26535133	1
31	Bremsenansteuerung GS 1 AC	26089484	1
32	Spannungsrelais VE 42-149V AC	26090184	1
32	Spannungsrelais VE 150-500V AC	26090284	1
35	Klemmenkastenset Z112 /132	31816633	1
39	Gerät IMP RS422/5V Set EGS 1 (TTL)	47074033	1
39	Gerät IMP RS422-30VSet	47074133	1
39	Gerät IMP HTL-30V Set	47074233	1
40	Verbinderset 10POL 250M20	48556633	1
40	Verbinderset 10POL 350M20	48556733	1
42	Deckel Klemmenkasten Z132 -225	23882533	1
43	Montageteileset Z112 /132	34247433	1
50	Mikroschalter V4NO Set	26019333	1
51	Lagerschildset BS ZB112/132 B140	23866333	1
51	Lagerschildset BS ZBR132 EG	26516433	1
54	Einbau-Impulsgeber EG/Z 132	46982333	1
71	Drehgeber AG2 TTL 12/2-polig	73056633	1
71	Drehgeber AG1/AG2 TTL	20444284	1
71	Drehgeber AG3 HTL	20444384	1
72	Anbauteile AG1-3/ Z132	23848133	1
72	Anbauteile AG1-3/ Z132 AL-DG	23848433	1
73	Anbauteile AG1-3/ Z132	23848533	1
78	Lüfterset Z112/132schwer option	23871733	1
80	Lüfterset Z112/132leicht	23871533	1
81	Lüfterhaubenset ZB112/132 kpl. (Teil-Nr. 80)	23874033	1
81	Lüfterhaubenset Z112/132	23874133	1

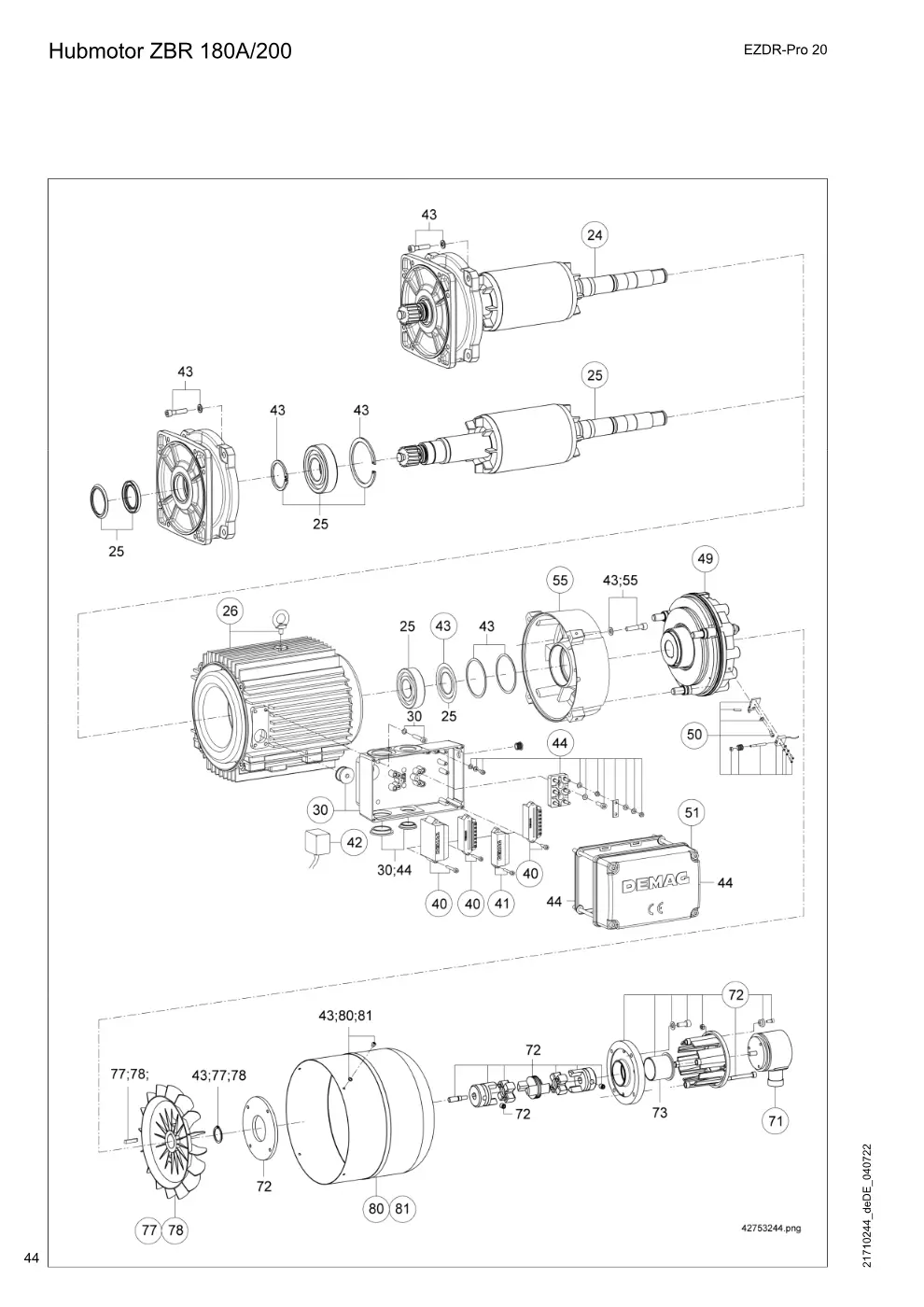

Hubmotor ZBR 180A/200 (Seite 44)

Demag EZDR-Pro 20 – Hubmotor ZBR 180A/200, Zeichnung Seite 44

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
24	Läuferset ZBR180A 4 2/1, 4/2; 1-16 m/min, 1Am, 2m	75223033	1
24	Läuferset ZBR180A 4 4/1, 8/2; 0,5-8 m/min, 1Am, 2m	75223033	1
24	Läuferset ZBR180A 4 6/1; 0,3-5,3 m/min, 1Am, 2m	75223033	1
24	Läuferset ZBR180A 4 8/1; 0,2-4 m/min, 1Am, 2m	75223033	1
25	Läuferset ZBR180A12/2 2/1, 4/2; 6/1 m/min, 1Am, 2m	75223133	1
25	Läuferset ZBR180A12/2 4/1, 8/2; 3/0,5 m/min, 1Am, 2m	75223133	1
25	Läuferset ZBR200B12/2 2/1, 4/2, 12/2m/min, 1Am, 2m, 3m, 4m	75223533	1
25	Läuferset ZBR200B12/2 4/1, 8/2, 6/1m/min, 1Am, 2m, 3m, 4m	75223533	1
25	Läuferset ZBR200B12/2 6/1, 4/0,7m/min, 1Am, 2m, 3m, 4m	75223533	1
25	Läuferset ZBR200B12/2 8/1, 3/0,5m/min, 1Am, 2m, 3m, 4m	75223533	1
26	Ständerset ZBR180A 4 2/1, 4/2; 1-16 m/min, 1Am, 2m	26536233	1
26	Ständerset ZBR180A 4 4/1, 8/2; 0,5-8 m/min, 1Am, 2m	26536233	1
26	Ständerset ZBR180A 4 6/1; 0,3-5,3 m/min, 1Am, 2m	26536233	1
26	Ständerset ZBR180A 4 8/1; 0,2-4 m/min, 1Am, 2m	26536233	1
26	Ständerset ZBR180A12/2 2/1, 4/2; 6/1 m/min, 1Am, 2m	26536133	1
26	Ständerset ZBR180A12/2 4/1, 8/2; 3/0,5 m/min, 1Am, 2m	26536133	1
26	Ständerset ZBR200B12/2 Z180A4, Z200	26537133	1
26	Ständerset ZBR200B12/2 4/1, 8/2, 6/1m/min, 1Am, 2m, 3m, 4m	26537133	1
26	Ständerset ZBR200B12/2 6/1, 4/0,7m/min, 1Am, 2m, 3m, 4m	26537133	1
26	Ständerset ZBR200B12/2 8/1, 3/0,5m/min, 1Am, 2m, 3m, 4m	26537133	1
30	Klemmenkastenunterteil Z160 /180A	20441233	1
30	Klemmenkastenunterteil Z200 /225	20440733	1
40	Bremsenansteuerung GS 1 AC	26089484	1
41	Spannungsrelais VE 42-149V AC	26090184	1
41	Spannungsrelais VE 150-500V AC	26090284	1
43	Montageteileset Z160 /180A	34253533	1
43	Montageteileset Z180B/200	34246433	1
44	Klemmenkastenset Z160 /180A	79498833	1
44	Klemmenkastenset Z180B/200	31920633	1
50	Mikroschalter V4NO Set Z180A	26019333	1
50	Mikroschalter V4NO Set Z200	26057233	1
51	Deckel Klemmenkasten Z132 -225	23882533	1
55	Lagerschildset BS ZB160/180	24366233	1
55	Lagerschildset BS ZBR180A B140	24366433	1
55	Lagerschildset BS ZBR180A B280	24366533	1
55	Lagerschildset BS ZB180/200	25366233	1
55	Lagerschildset BS ZBR200	25366433	1
71	Drehgeber AG2 TTL 12/2-polig	73056633	1
71	Drehgeber AG1/AG2 TTL	20444284	1
71	Drehgeber AG3 HTL	20444384	1
72	Anbauteile AG1-3/ Z160 Z180A	24348133	1
72	Anbauteile AG1-3/ Z200	25348133	1
77	Lüfterrad leicht ZBR180	24871533	1
78	Lüfterset Z160/180leicht	24371533	1
78	Lüfterset Z180/200leicht	25371533	1
80	Lüfterhaubenset Z160/180lang	24371033	1
80	Lüfterhaubenset Z180/200	25371033	1
81	Lüfterhaubenset Z180 A DR20	24372633	1
81	Lüfterhaubenset ZB180/200	25372633	1

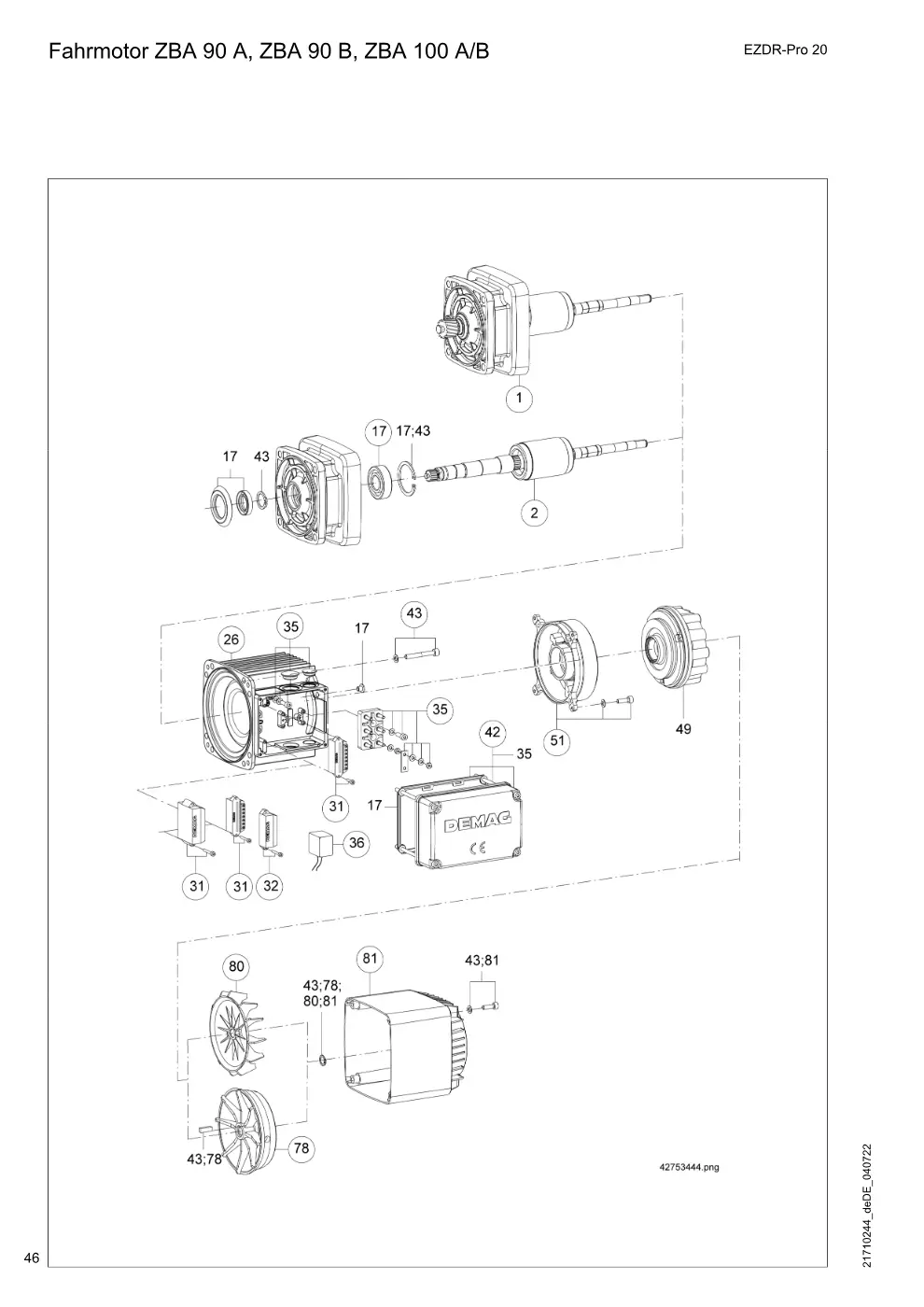

Fahrmotor ZBA 90 A, ZBA 90 B, ZBA 100 A/B (Seite 46)

Demag EZDR-Pro 20 – Fahrmotor ZBA 90 A, ZBA 90 B, ZBA 100 A/B, Zeichnung Seite 46

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
17	Lagerungs- und Dichtungsset Z80/90A	36646433	1
17	Lagerungs- und Dichtungsset Z90B/100	36706533	1
31	Bremsenansteuerung GE 3 A	26089084	1
31	Bremsenansteuerung GP 3 A	26089184	1
31	Bremsenansteuerung GE 1,5A	26089284 → 26089084	1
31	Bremsenansteuerung GP 1,5A	26089384 → 26089184	1
31	Bremsenansteuerung GS 1 AC	26089484	1
31	Bremsenansteuerung GF 0,8A	26094384	1
32	Stromrelais SE 0,4-16A AC	26087084	1
32	Spannungsrelais VE 42-149V AC	26090184	1
32	Spannungsrelais VE 150-500V AC	26090284	1
35	Klemmenkastenset Z 90B/100	79499033	1
35	Klemmenkastenset Z 80 / 90A	79499133	1
42	Deckel Klemmenkasten Z 63- 90	21882533	1
42	Deckel Klemmenkasten Z100	22882533	1
43	Montageteileset Z 90B/100	34243533	1
43	Montageteileset Z 80 / 90A	34250333	1
51	Lagerschildset BS ZB 80/ 90 B007	21866233	1
51	Lagerschildset BS ZB 90/100 B020	22866233	1
71	Drehgeber AG1/AG2 TTL	20444284	1
71	Drehgeber AG3 HTL	20444384	1
72	Anbauteile AG1-3/ Z 80 Z 90 A	21848133	1
72	Anbauteile AG1-3/ Z100	22848133	1
78	Lüfterset Z80/90A schwer option	21871733	1
78	Lüfterset Z90/100 schwer option	22871733	1
80	Lüfterset Z80/90A leicht	21871533	1
80	Lüfterset Z90/100 leicht	22871533	1
81	Lüfterhaubenset ZB 80/90A kpl. (Teil-Nr. 80), DG, lang	21874033	1
81	Lüfterhaubenset Z 80 kpl. (Teil-Nr. 80), DG, lang	21874133	1
81	Lüfterhaubenset ZB100 kpl. (Teil-Nr. 80), DG, lang	22874033	1
81	Lüfterhaubenset Z100 kpl. (Teil-Nr. 80), DG, lang	22874133	1

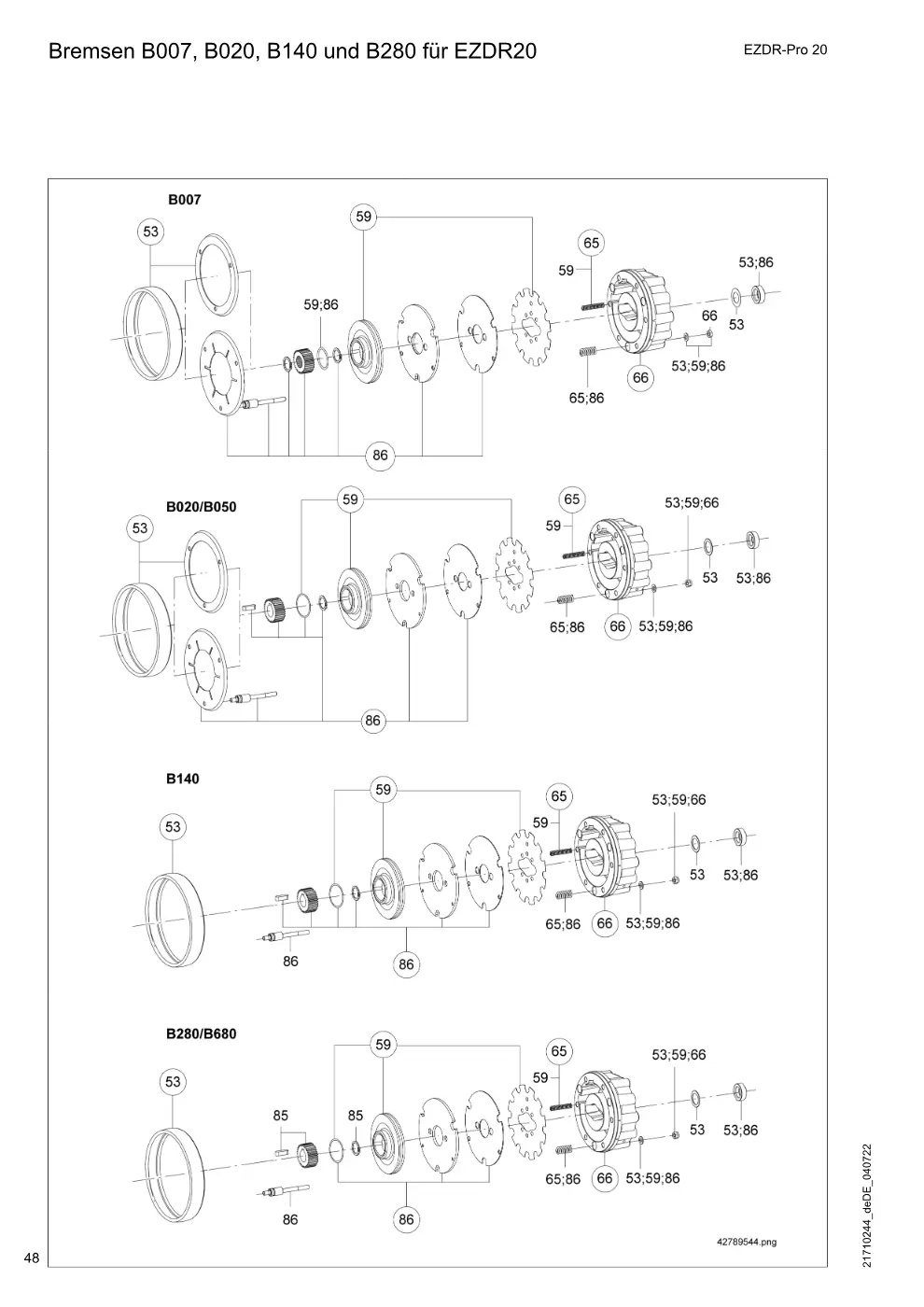

Bremsen B007, B020, B140 und B280 für EZDR20 (Seite 48)

Demag EZDR-Pro 20 – Bremsen B007, B020, B140 und B280 für EZDR20, Zeichnung Seite 48

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
53	Abdeckband Br. IP55 B007 Z 80/90 A	26013033	1
53	Abdeckband Br. IP55 B020 Z 90 B/100	26024033	1
53	Abdeckband Br. IP55 B140 Z 132	26043033	1
53	Abdeckband Br.IP55 B140 Z 180	26044033	1
53	Abdeckband Br. IP55 B280 Z200	26054033	1
59	Verschleißset B007	26097033	1
59	Verschleißset B020	26097533	1
59	Verschleißset B140	26098433	1
59	Verschleißset B280	26098733	1
59	Verschleißset B280 Not-Belag	26051933	1
65	Bremsfederset B007 Z 90 A	26011033	1
65	Bremsfederset B020 Z 90 B/100	26021033	1
65	Bremsfederset B140 Z 132/180	26041033	1
65	Bremsfederset B280 Z200	26051033	1
66	Magnetkörperset B007 180V	26015033	1
66	Magnetkörperset B020 180V	26025033	1
66	Magnetkörperset B140 180VZ132	26048533	1
66	Magnetkörperset B280 180V	26055033	1
85	Mitnehmer B280-ZB160	26051533	1
85	Mitnehmer B280-ZB200	26051633	1
86	Überholungsset B007/ZB 80	26096733	1
86	Überholungsset B020/ZB 80	26097133	1
86	Überholungsset B020/ZB100 Z 90 B	26097233	1
86	Überholungsset B140/ZB132	26098133	1
86	Überholungsset B140/ZB160 Z 180 A	26098233	1
86	Überholungsset B280/ZB200 Z 180 B	26098633	1

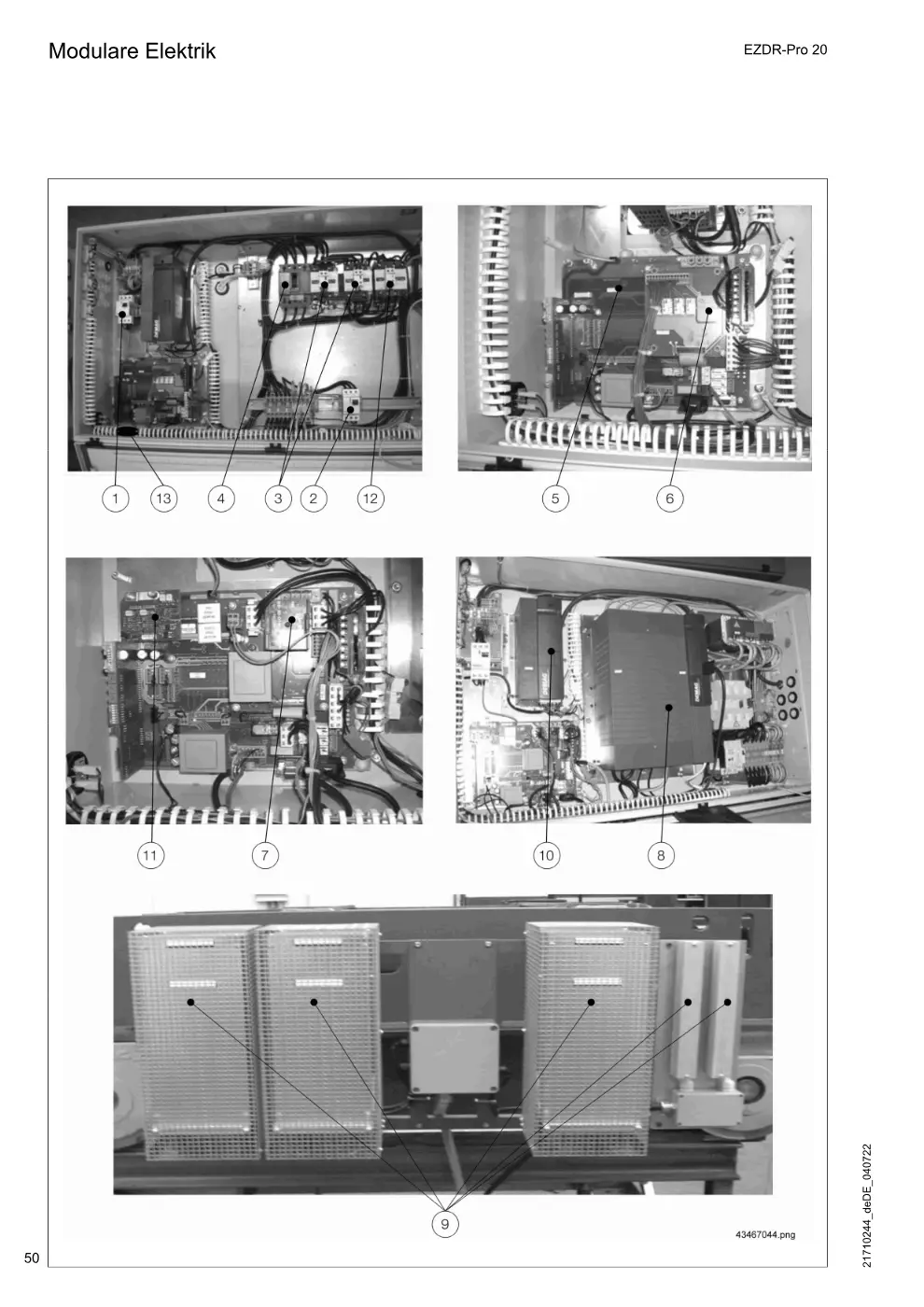

Modulare Elektrik (Seite 50)

Demag EZDR-Pro 20 – Modulare Elektrik, Zeichnung Seite 50

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Leistungsschalterset 10A 3P	57505633	1
1	Leistungsschalterset 18A 3P	57505833	1
1	Leistungsschalterset 32A 3P	57506033	1
2	Leistungsschalterset 2,5A3P	57505333	1
3	Leistungsschützset AC 50C 48V56 ZBR 132 D12/2, ZBR 180 A12/2	57550033	1
3	Leistungsschützset AC 80C 48V56 ZBR 200 B12/2	57550233 → 72425133	1
3	Leistungsschütz AC 60C 48V56 ZBR 132 D12/2, ZBR 180 A12/2	57550433	1
3	Leistungsschützset AC 125C 48V56 ZBR 200 B12/2	57550633	1
4	Leistungsschalterset 10A 3P	57505633	1
4	Leistungsschalterset 18A 3P	57505833	1
4	Leistungsschalterset 32A 3P	57506033	1
4	Leistungsschalterset 80A 3P	57506233	1
5	Baugruppe Set DR-Basis SZ	71946233	1
6	Baugruppe Set DR Modul-HSS	71946633	1
7	Baugruppe Set DR Modul-Hub	71947033	1
8	Freq.Umrichter DIC-4-045-D-0012-01 Heben	73030533	1
8	Freq.Umrichter DIC-4-045-D-0008-01 Kranfahren	73030633	1
8	Freq.Umrichter DIC-4-060-D-0012-01 Heben	73030733	1
8	Freq.Umrichter DIC-4-060-D-0008-01 Kranfahren	73030833	1
8	Freq.Umrichter DIC-4-075-D-0016-01 Heben	73030933	1
8	Freq.Umrichter DIC-4-090-D-0016-01 Heben	73031033	1
9	Bremswiderstand Set 136R	73056733	1
9	Bremswiderstand Set 70R	73056833	1
9	Bremswiderstand Set 35R	73056933	1
9	Bremswiderstand Set 44R	73089033	1
9	Bremswiderstand Set 70R	73089133	1
10	Freq.Umrichter DIC-4-007-C-0005-01	71980433	1
10	Freq.Umrichter DIC-4-014-C-0006-01	71980633	1
10	Freq.Umrichter DIC-4-025-C-0018-01	71996633	1
11	Baugruppe Set DR Modul-ZMS	71946833	1
12	Leistungsschütz AC 120C 48V56 11 ZBR 200 B12/2	71961533	1
12	Leistungsschütz AC 125C 48V56 11E ZBR 132 D12/2, ZBR 180 A12/2	71961633	1
13	Antennenset DR 3-20	71944533	1
32	Filtermatte 24V- FM Set	71988533	1

Zum Ersatzteilshop · Partfinder · Alle Kategorien · Impressum · AGB · Datenschutz
Kran-Tec e.U., Lengau (Österreich) – autorisierter Händler für Demag-Ersatzteile. Zeichnungen und Positionen aus den Demag-Ersatzteillisten. Preise und Verfügbarkeit im Shop. Datenstand 20.10.2026.
