Demag EUDR-Pro 3 – Ersatzteilliste 21712144

Ersatzteilliste, Ausgabe 04/2015, Demag-Nr. 21712144 – 12 Zeichnungen, 96 Positionen mit Identnummer. Im Partfinder sehen Sie die Zeichnung, den Preis und legen das Teil in den Warenkorb.

Im Partfinder mit Zeichnung öffnen

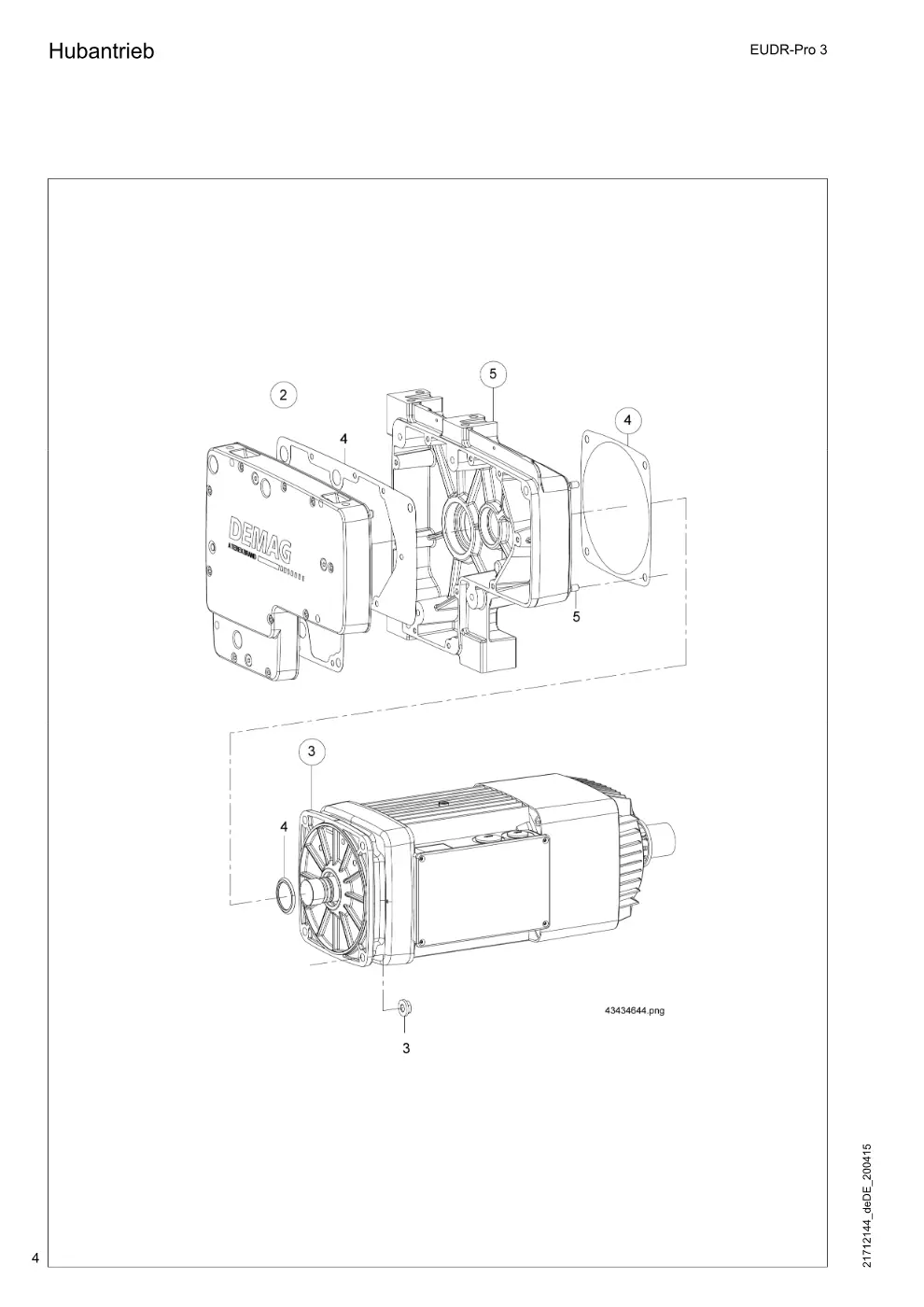

Hubantrieb (Seite 4)

Demag EUDR-Pro 3 – Hubantrieb, Zeichnung Seite 4

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
2	Hubgetriebe FDR 3 18/3 m/min, 2m, 3m, 4m	70111233	1
2	Hubgetriebe FDR 3 12/2 m/min, 2m, 3m, 4m	70111133	1
2	Hubgetriebe FDR 3 1-25 m/min, 2m, 3m, 4m	70111333	1
2	Hubgetriebe FDR 3 6/1 m/min, 2m, 3m, 4m	70111133	1
2	Hubgetriebe FDR 3 9/1,5 m/min, 2m, 3m, 4m	70111233	1
2	Hubgetriebe FDR 3 0,5-12,5 m/min, 2m, 3m, 4m	70111333	1
3	Hubmotorset ZBR100D12/ 2V2 18/3 m/min, 2m, 3m, 4m	70190633	1
3	Hubmotorset ZBR100C12/ 2V1 12/2 m/min, 2m, 3m, 4m	70190533	1
3	Hubmotorset ZBR100B 4 V3 1-25 m/min, 2m, 3m, 4m	70190733	1
3	Hubmotorset ZBR100C12/ 2V1 6/1 m/min, 2m, 3m, 4m	70190533	1
3	Hubmotorset ZBR100D12/ 2V2 9/1,5 m/min, 2m, 3m, 4m	70190633	1
3	Hubmotorset ZBR100B 4 V3 0,5-12,5 m/min, 2m, 3m, 4m	70190733	1
4	Dichtungsset DR 3	70190033	1
5	Getriebegehäuseset FDR 3	70018033	1

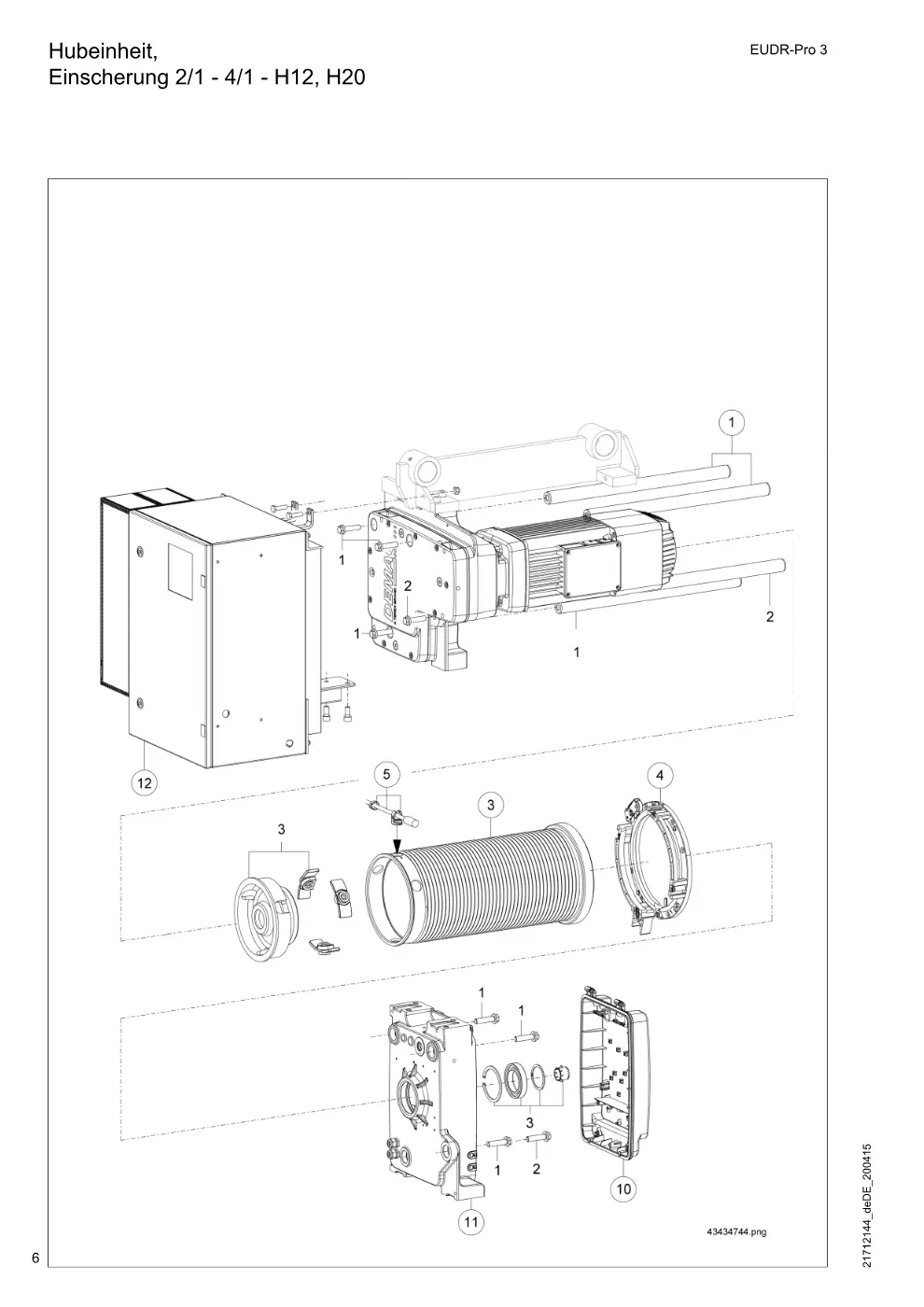

Hubeinheit, Einscherung 2/1 - 4/1 - H12, H20 (Seite 6)

Demag EUDR-Pro 3 – Hubeinheit, Einscherung 2/1 - 4/1 - H12, H20, Zeichnung Seite 6

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Bolzenset DR 3 H12	70190833	1
1	Bolzenset DR 3 H20	70190933	1
2	Bolzenset FDR 3 H12 für Seilkeiltraverse/Oberflasche	70004033	1
2	Bolzenset FDR3 H20 für Seilkeiltraverse/Oberflasche	70004133	1
3	Seiltrommel einrillig DR 3 H12 7L	70176033	1
3	Seiltrommel einrillig DR 3 H20 7L	70176133	1
4	Seilführungsset links FDR 3/ 7 säurefest	70086233	1
4	Seilführungsset links FDR 3/ 7V säurefest, verstärkt	70047033	1
5	Drahtseilset DR 3 H12 2/1 2m, 3m	70195833	1
5	Drahtseilset DR 3 H20 2/1 2m, 3m	70195933	1
5	Drahtseilset DR 3 H12 2/1 4m	70199633	1
5	Drahtseilset DR 3 H20 2/1 4m	70199733	1
5	Drahtseilset DR 3 H12 4/1 2m, 3m	70196133	1
5	Drahtseilset DR 3 H12 4/1 4m	70199833	1
5	Drahtseilset DR 3 H20 4/1 4m	70199933	1
11	Gehäuse Elektrik DR 3	70028033	1

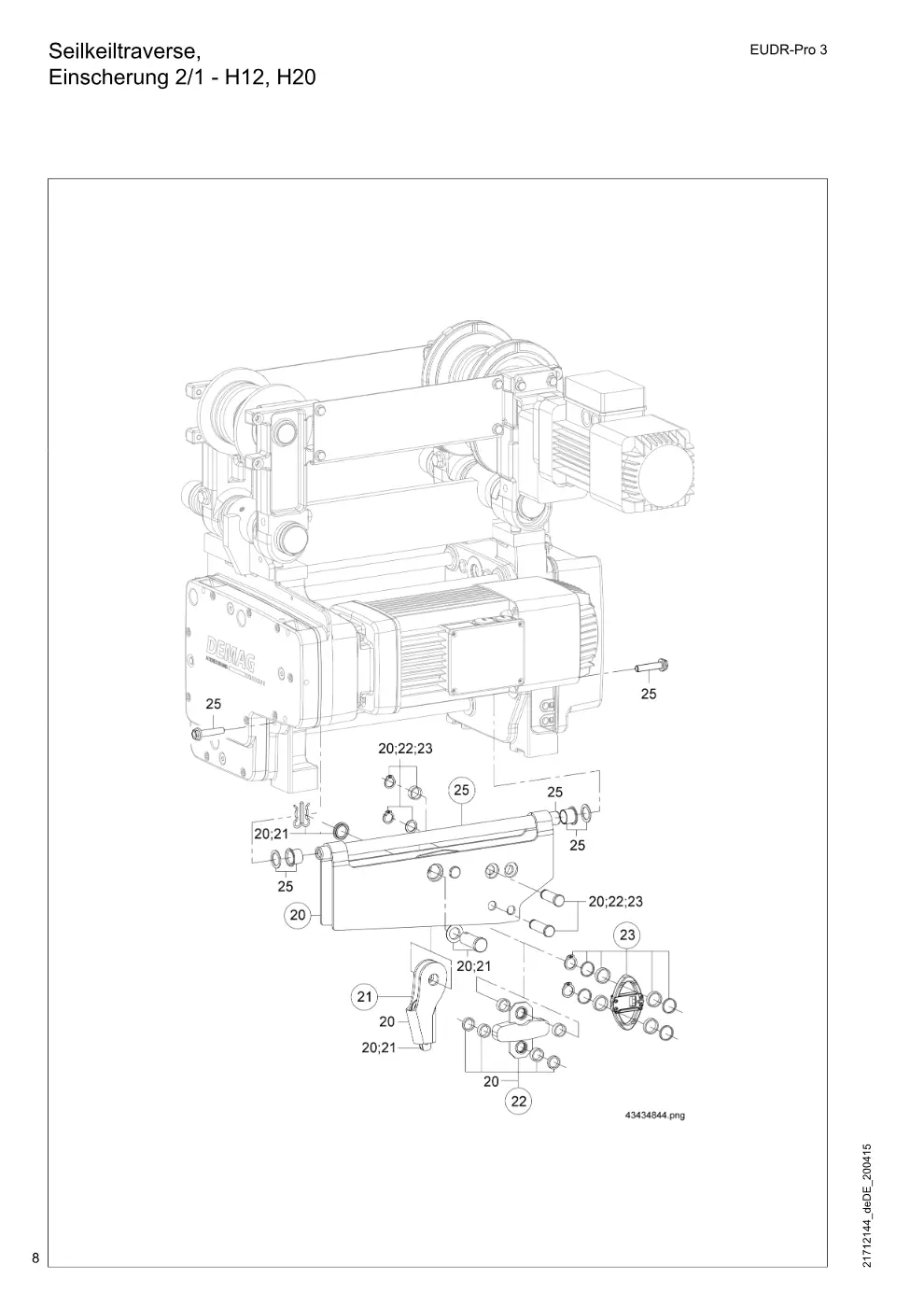

Seilkeiltraverse, Einscherung 2/1 - H12, H20 (Seite 8)

Demag EUDR-Pro 3 – Seilkeiltraverse, Einscherung 2/1 - H12, H20, Zeichnung Seite 8

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
20	Traverse Überlastsichrg. MGS H12 4/1 2m	47983933	1
20	Traverse Überlastsichrg. MGS H12 4/1 3m	47984033	1
20	Traverse Überlastsichrg. MGS H12 4/1 4m	47984133	1
20	Traverse Überlastsichrg. MGS H20 4/1 2m	47984233	1
20	Traverse Überlastsichrg. MGS H20 4/1 3m	47984333	1
20	Traverse Überlastsichrg. MGS H20 4/1 4m	47984433	1
20	Seilkeiltraverse H12 4/1 ZMS	70194633	1
20	Seilkeiltraverse H20 4/1 ZMS	70194733	1
21	Seiltaschenset DR 3	70191733	1
22	Zugmessstab Set ZMS DR 3 2/1	70191433	1
23	Überlastabschaltung DR 3 2m MGS	71932733	1
23	Überlastabschaltung DR 3 3m MGS	71932833	1
23	Überlastabschaltung DR 3 4m MGS	71932933	1
25	Bolzenset FDR 3 H12	70004033	1
25	Bolzenset FDR3 H20	70004133	1

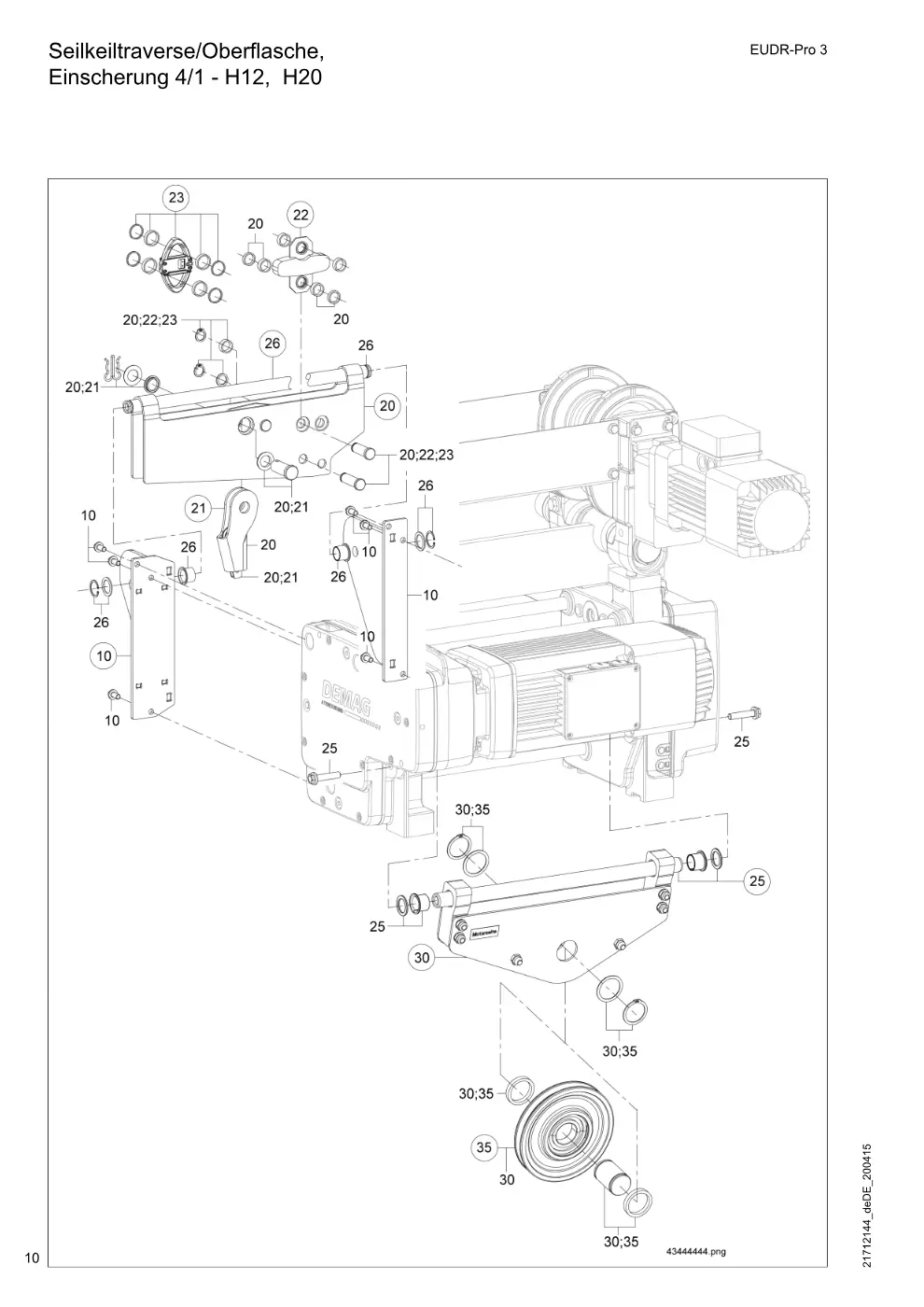

Seilkeiltraverse/Oberflasche, Einscherung 4/1 - H12, H20 (Seite 10)

Demag EUDR-Pro 3 – Seilkeiltraverse/Oberflasche, Einscherung 4/1 - H12, H20, Zeichnung Seite 10

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
10	Halteblech FDR 3 Set	71200033	1
20	Traverse Überlastsichrg. MGS H12 4/1 2m	47983933	1
20	Traverse Überlastsichrg. MGS H12 4/1 3m	47984033	1
20	Traverse Überlastsichrg. MGS H12 4/1 4m	47984133	1
20	Traverse Überlastsichrg. MGS H20 4/1 2m	47984233	1
20	Traverse Überlastsichrg. MGS H20 4/1 3m	47984333	1
20	Traverse Überlastsichrg. MGS H20 4/1 4m	47984433	1
20	Seilkeiltraverse H12 4/1 ZMS	70194633	1
20	Seilkeiltraverse H20 4/1 ZMS	70194733	1
21	Seiltaschenset DR 3	70191733	1
22	Zugmessstab Set ZMS DR 3 4/1	70191833	1
23	Überlastabschaltung DR 3 2m MGS	71932733	1
23	Überlastabschaltung DR 3 3m MGS	71932833	1
23	Überlastabschaltung DR 3 4m MGS	71932933	1
25	Bolzenset FDR 3 H12	70004033	1
25	Bolzenset FDR3 H20	70004133	1
26	Bolzenset FDR 3 4/1	70005433	1
26	Bolzenset FDR 3 4/1	71209533	1
30	Oberflasche FDR 3 H12	71200433	1
30	Oberflasche FDR 3 H20	71200533	1
35	Seilrollenset DR 3 4/1	70195233	1

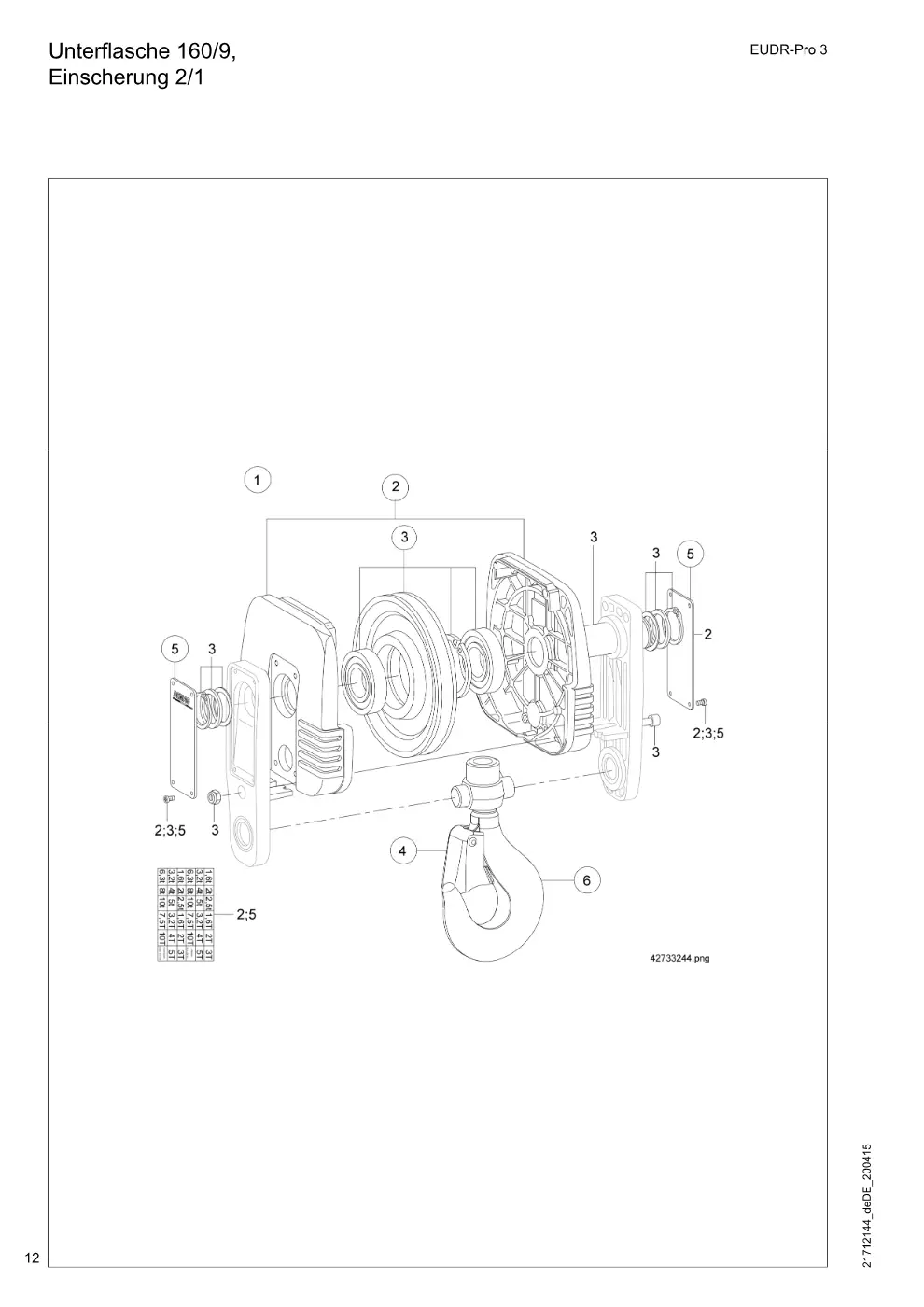

Unterflasche 160/9, Einscherung 2/1 (Seite 12)

Demag EUDR-Pro 3 – Unterflasche 160/9, Einscherung 2/1, Zeichnung Seite 12

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Unterflasche 1-rollig 160/ 9 kpl. (Teil-Nr. 2, 3	82910033	1
2	Seilrollenhaube Set 2/1 kpl. (Teil-Nr.	70198033	1
3	Seilrollenset DR 3 2/1	70185233	1
4	Hakenmaulsicherung 1	34182433	1
5	Traglastschildset Neutral	71390033	1
6	Einfachhaken mit Traverse ASN 1 S kpl. (Teil-Nr.	82975033	1

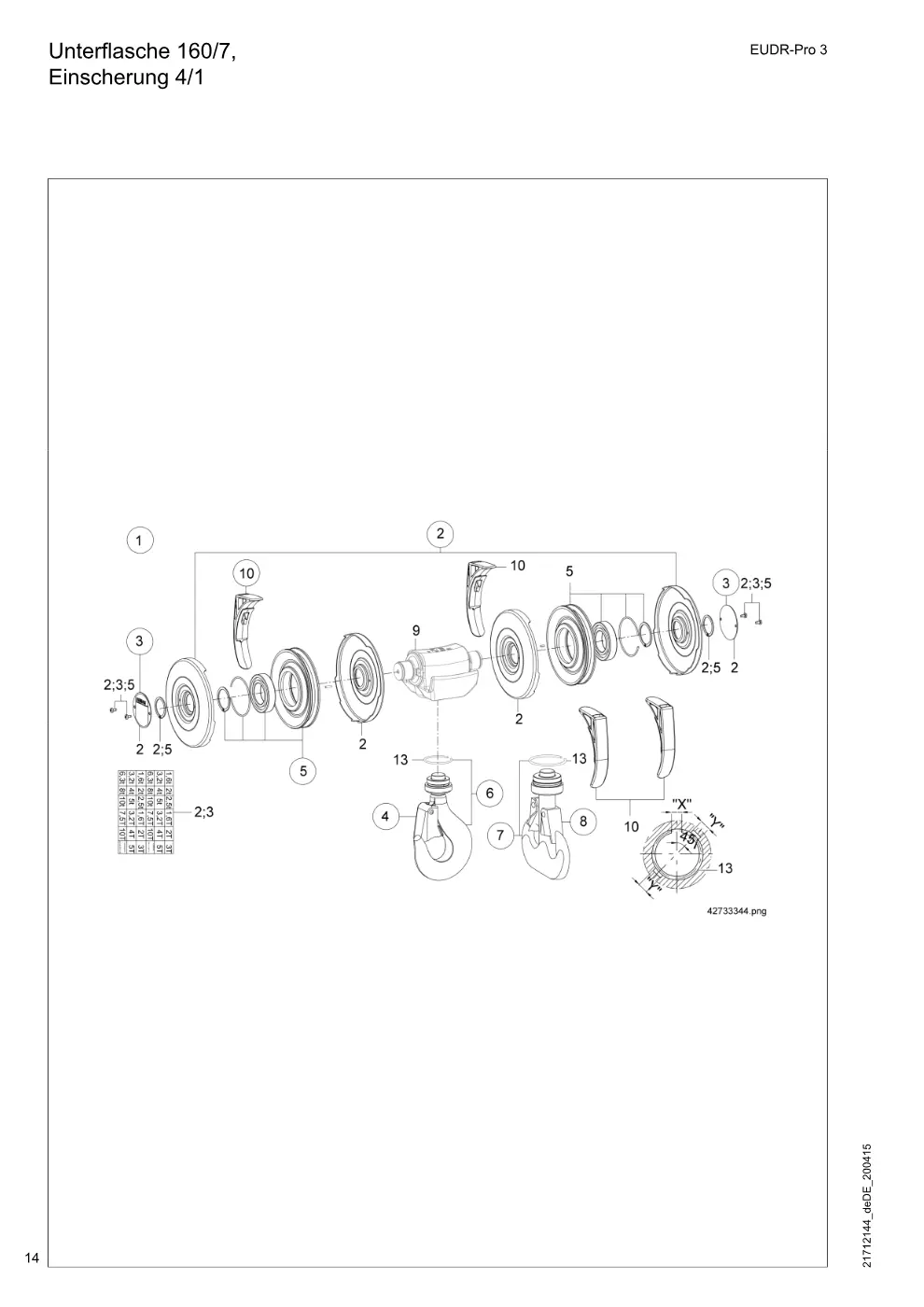

Unterflasche 160/7, Einscherung 4/1 (Seite 14)

Demag EUDR-Pro 3 – Unterflasche 160/7, Einscherung 4/1, Zeichnung Seite 14

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Unterflasche 2-rollig 160/ 7 kpl. (Teil-Nr. 2, 5 -	71303033	1
2	Seilrollenhaube Set 4/1 kpl. (Teil-Nr. 3, 10)	70198133	1
3	Traglastschildset Neutral	71389033	1
4	Hakenmaulsicherung 1,6	59217033	1
5	Seilrollenset DR 3 4/1	70195233	1
6	Einfachhaken 1/1-RSN 1,6-T	70198433	1
10	Seilrollenabdeckung Set 160	71294533	1

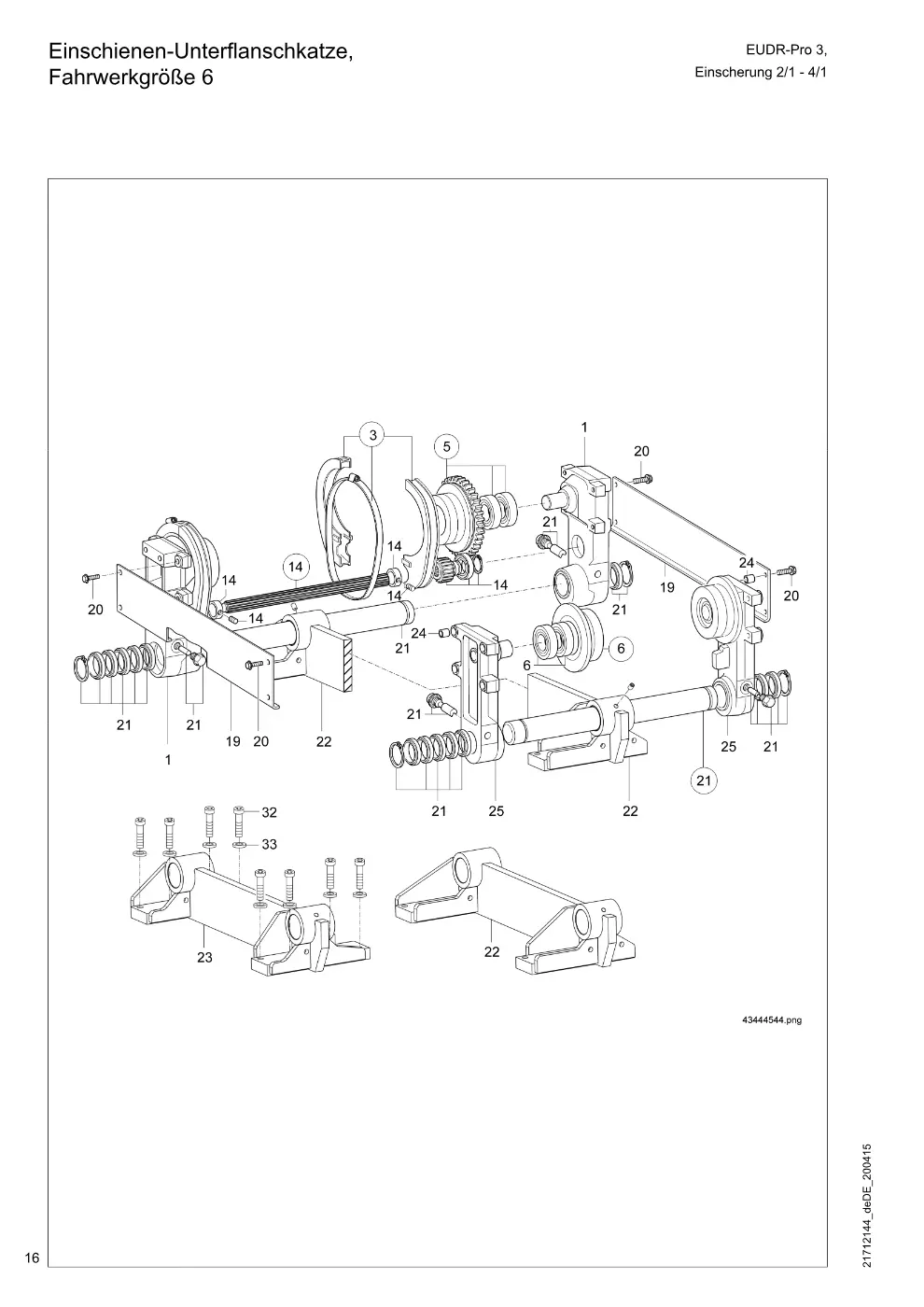

Einschienen-Unterflanschkatze, Fahrwerkgröße 6 (Seite 16)

Demag EUDR-Pro 3 – Einschienen-Unterflanschkatze, Fahrwerkgröße 6, Zeichnung Seite 16

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Holm A Mit Bolzen	83121944	2
3	Haubenset Fahrwerk	59549433	2
5	Laufrad zylindrisch 125 1SPK MZ	83023044	2
5	Laufrad kegelig 125 1SPK MZ	83023544	2
6	Laufrad zylindrisch 125 1SPK OZ	83024044	2
6	Laufrad kegelig 125 1SPK OZ	83024544	2
14	Ritzelwellenset N25/W25x465 Flb. 119 - 165 mm, AMK 10	75210833	1
14	Ritzelwellenset N25/W25x545 Flb. 166 - 245 mm, AMK 10	75210933	1
14	Ritzelwellenset N25/W25x635 Flb. 246 - 335 mm, AMK 10	75211033	1
20	Sicherungsschraube M10X30 VB.RIPP	10011498	8
21	Tragbolzenset EUDH GR 6 Flb. 119 - 165 mm	83027833	1
21	Tragbolzenset EUDH GR 6 Flb. 166 - 245 mm	83027933	1
21	Tragbolzenset EUDH GR 6 Flb. 246 - 305 mm	83028033	1
24	Spannstift 13 X 12	34578399	8
25	Holm mit Bolzen NA UDH 6	83122444	2
26	Gewindestift M10 X 16	32751499	2
32	Innensechskantzyl.Schraube M12 X 45	32159099	8
33	Scheibe 13 X 20 X 2	15159599	8

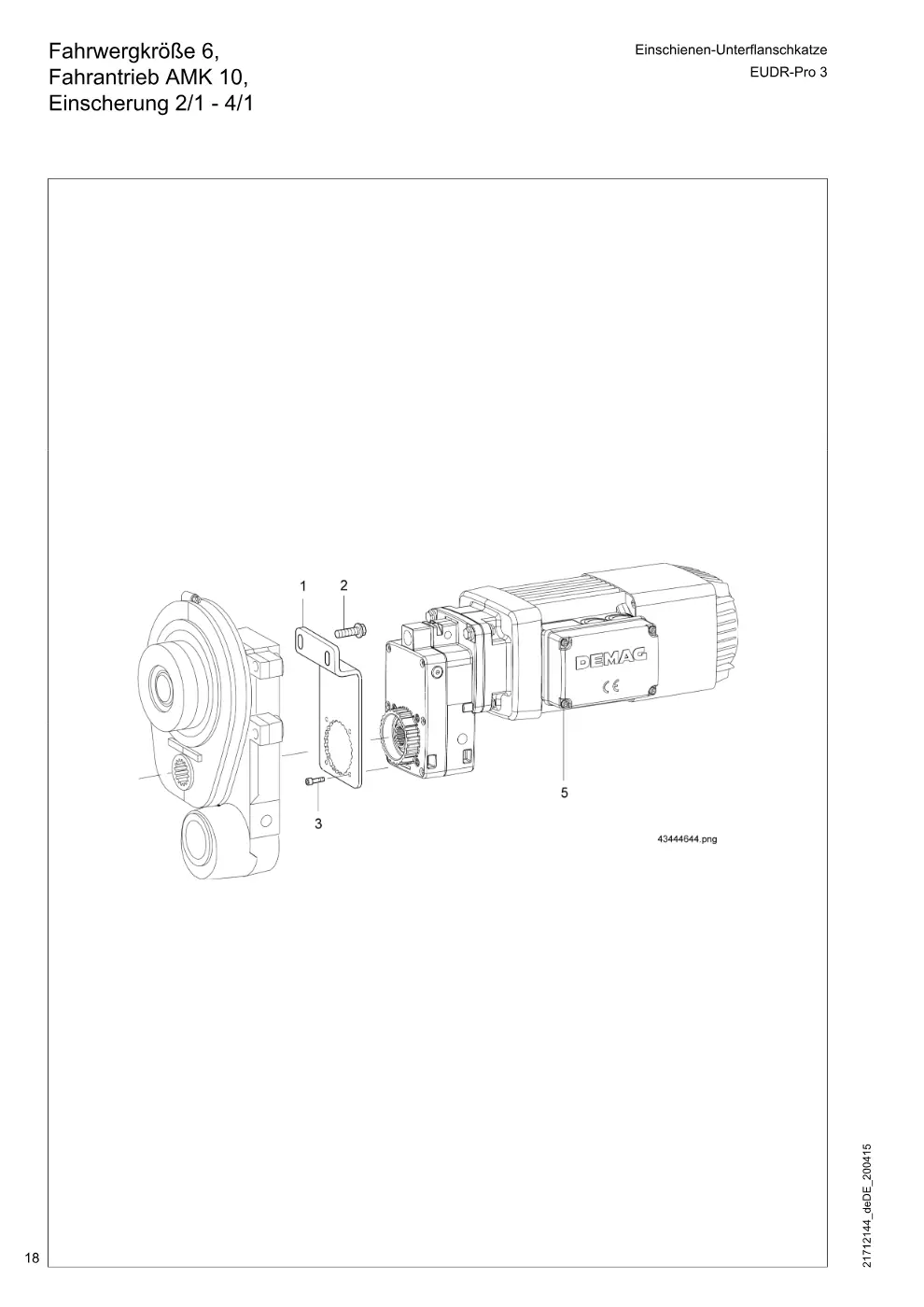

Fahrwergkröße 6, Einschienen-Unterflanschkatze Fahrantrieb AMK 10, Einscherung 2/1 - 4/1 (Seite 18)

Demag EUDR-Pro 3 – Fahrwergkröße 6, Einschienen-Unterflanschkatze Fahrantrieb AMK 10, Einscherung 2/1 - 4/1, Zeichnung Seite 18

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Drehmomentstütze GR.6-10 A20 AMK 10	83120944	1
2	Sicherungsschraube M10X20 VB.RIPP AMK 10	10011198	1
3	Innensechskantzyl.Schraube M 8 X 18 AMK 10	31923999	1
5	Antrieb AMK10DD M0 25 25,7 ZBF 63 A 8/2 B003, 2/1 - 4/1	84504046	1
5	Antrieb AMK10DD M0 25 15,7 ZBF 63 A 8/2 B003, 2/1	84504146	1
5	Antrieb AMK10DD M0 25 15,7 ZBF 71 A 8/2 B003, 4/1	84504646	1
5	Antrieb AMK10DD M0 25 10,5 ZBF 71 A 8/2 B003, 2/1 - 4/1	84504746	1
5	Antrieb AMK10DD M0 25 8,3 ZBF 80 A 8/2 B020, 2/1 - 4/1	84505346	1

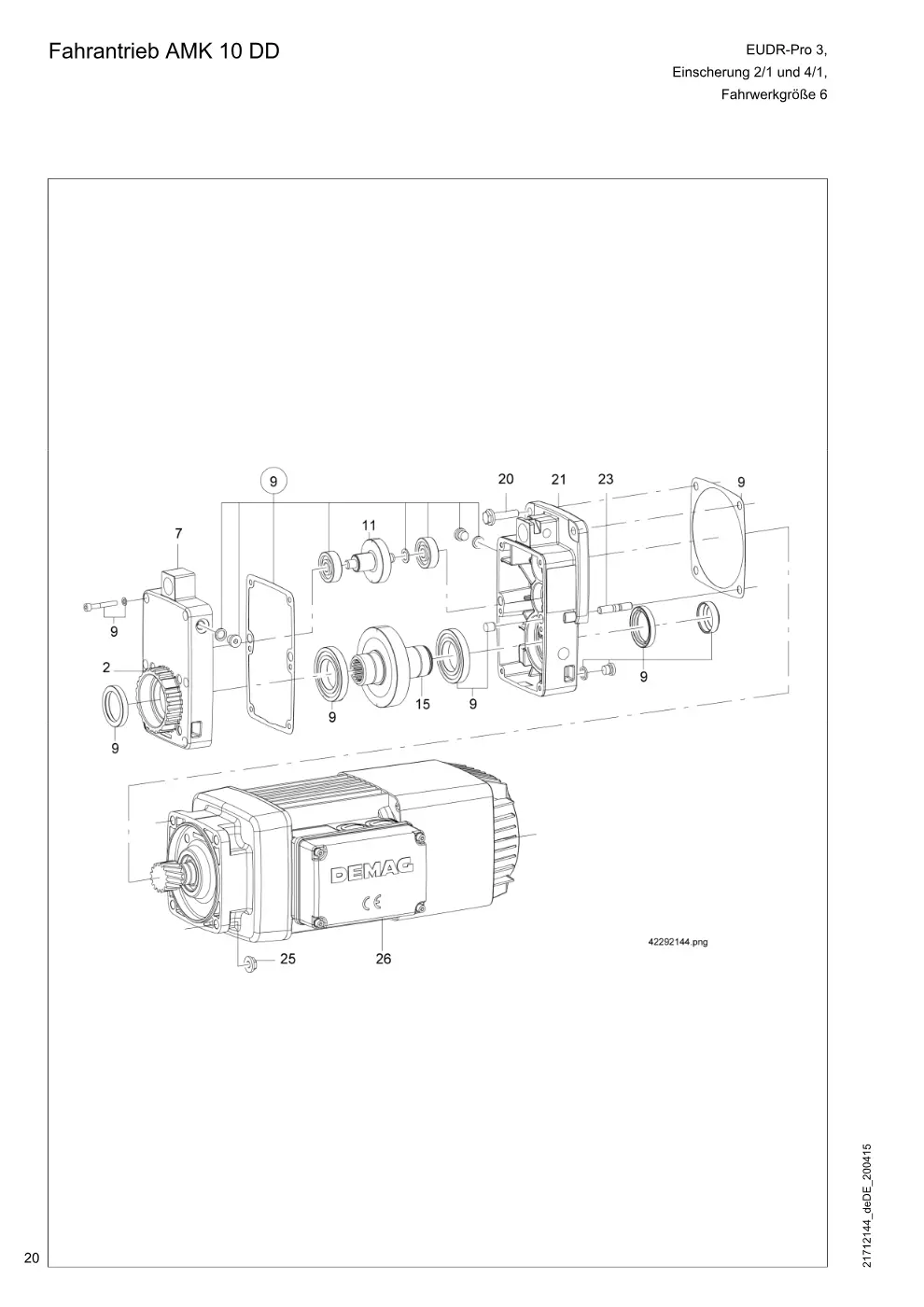

Fahrantrieb AMK 10 DD (Seite 20)

Demag EUDR-Pro 3 – Fahrantrieb AMK 10 DD, Zeichnung Seite 20

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
2	Gewindeeinsatz M 8X12M12 C	34301544	4
7	Getriebedeckel AM10	78701444	1
9	Lagerungs- und Dichtungsset A10	78701533	1
11	Doppelrad Z13M1.25Z 34M1.25 i = 8,32	84131946	1
11	Doppelrad Z13M1.25Z 37M1.25 i = 10,5	84131846	1
11	Doppelrad Z11M1.25Z 40M1.25 i = 15,7	84130746	1
11	Doppelrad Z11M1.25Z 45M1.25 i = 25,7	84130546	1
15	Abtriebswelle m.Zahnrad Z70 i = 8,32; 10,5	84134046	1
15	Abtriebswelle m.Zahnrad Z69 i = 15,7; 25,7	84132046	1
20	Sicherungsschraube M 8X35 VB.RIPP	10010898	2
21	Getriebegehäuse A10	78700444	1
23	Stiftschraube M 8 X 22	15064299	2
25	Sicherungsmutter M 8 VB.RIPP MA= 45 Nm	30028244	4

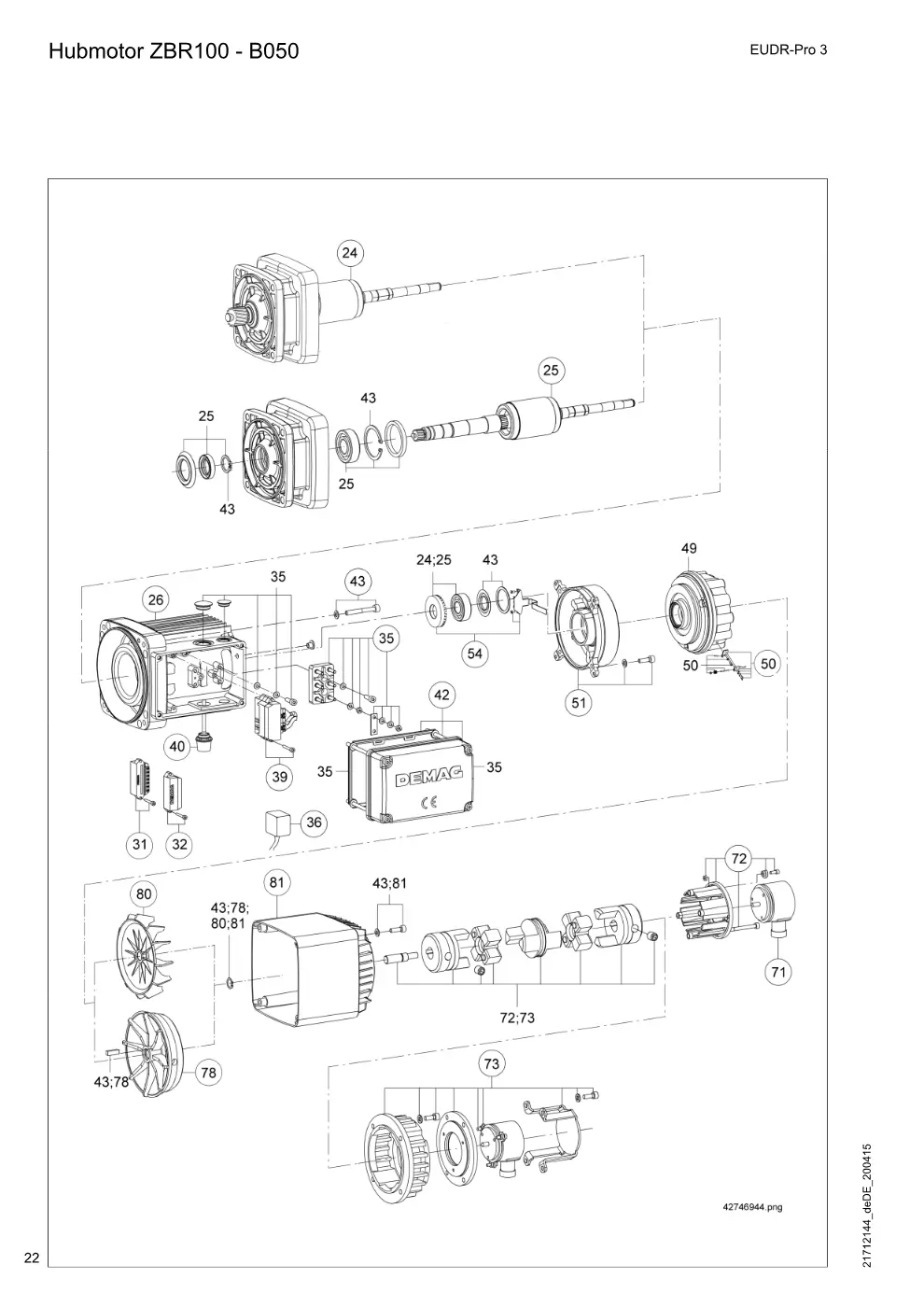

Hubmotor ZBR100 - B050 (Seite 22)

Demag EUDR-Pro 3 – Hubmotor ZBR100 - B050, Zeichnung Seite 22

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
24	Läuferset ZBR100B 4 2/1, 1-25 m/min	75220033	1
24	Läuferset ZBR100B 4 4/1, 0,5-12,5 m/min	75220033	1
25	Läuferset ZBR100C12/2 2/1, 12/2 m/min	75220133	1
25	Läuferset ZBR100C12/2 4/1, 6/1 m/min	75220133	1
25	Läuferset ZBR100D12/2 2/1, 18/3 m/min	75220333	1
25	Läuferset ZBR100D12/2 4/1, 9/1,5 m/min	75220333	1
26	Ständerset ZBR100B 4 2/1, 12/2 m/min	26530333	1
26	Ständerset ZBR100B 4 4/1, 0,5-12,5 m/min	26530333	1
26	Ständerset ZBR100C12/2 2/1, 12/2 m/min	26530233	1
26	Ständerset ZBR100C12/2 4/1, 6/1 m/min	26530233	1
26	Ständerset ZBR100D12/2 2/1, 18/3 m/min	26530133	1
26	Ständerset ZBR100D12/2 4/1, 9/1,5 m/min	26530133	1
31	Bremsenansteuerung GS 1 AC	26089484	1
32	Spannungsrelais VE 42-149V AC	26090184	1
32	Spannungsrelais VE 150-500V AC	26090284	1
35	Klemmenkastenset Z 90B/100	79499033	1
39	Gerät IMP RS422/5V Set EGS 1 (TTL)	47074033	1
39	Gerät IMP RS422-30VSet EGS 2 (TTL)	47074133	1
39	Gerät IMP HTL-30V Set EGS 3 (HTL)	47074233	1
40	Verbinderset 10POL 250M20	48556633	1
40	Verbinderset 10POL 350M20	48556733	1
42	Deckel Klemmenkasten Z100	22882533	1
43	Montageteileset Z 90B/100	34243533	1
50	Mikroschalter V4NO Set	26019333	1
51	Lagerschildset BS ZB 90/100 B050	22866333	1
51	Lagerschildset BS ZBR100 EG B050	26506433	1
54	Einbau-Impulsgeber EG/Z 100	46982233	1
71	Drehgeber AG2 TTL5/24	20444284	1
71	Drehgeber AG3 HTL24/24	20444384	1
71	Drehgeber AG2 TTL5/24 nur für 12/2 polig	73056633	1
72	Anbauteile AG1-3/ Z100	22848133	1
72	Anbauteile AG1-3/ Z100 AL-DG	22848433	1
73	Anbauteile AG1-3/ Z100 AL-SG	22848533	1
78	Lüfterset Z90/100 schwer option	22871733	1
80	Lüfterset Z90/100 leicht	22871533	1
81	Lüfterhaubenset ZB100 kpl. (Teil-Nr. 80), DG, lang	22874033	1
81	Lüfterhaubenset Z100 kpl. (Teil-Nr. 80), schwer	22874133	1

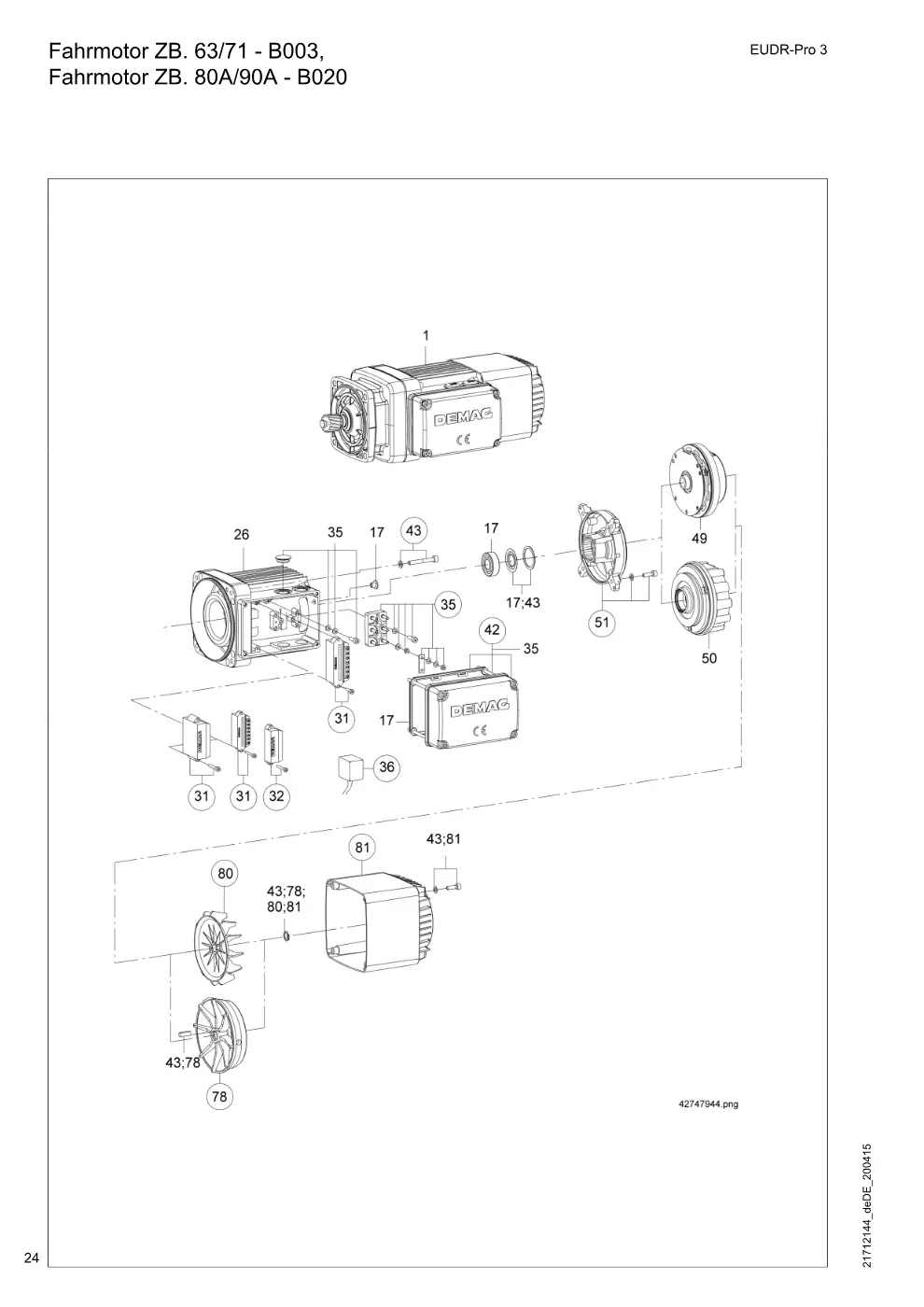

Fahrmotor ZB. 63/71 - B003, Fahrmotor ZB. 80A/90A - B020 (Seite 24)

Demag EUDR-Pro 3 – Fahrmotor ZB. 63/71 - B003, Fahrmotor ZB. 80A/90A - B020, Zeichnung Seite 24

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
17	Lagerungs- und Dichtungsset Z63/71	36687533	1
17	Lagerungs- und Dichtungsset Z80/90A	36646433	1
31	Bremsenansteuerung GE 3 A	26089084	1
31	Bremsenansteuerung GP 3 A	26089184	1
31	Bremsenansteuerung GE 1,5A	26089284 → 26089084	1
31	Bremsenansteuerung GP 1,5A	26089384 → 26089184	1
31	Bremsenansteuerung GS 1 AC	26089484	1
31	Bremsenansteuerung GF 0,8A	26094384	1
32	Stromrelais SE0,25-4,0A AC ZB. 63/71	26086484	1
32	Stromrelais SE 0,4-16A AC ZB. 80/90	26087084	1
32	Spannungsrelais VE 42-149V AC	26090184	1
32	Spannungsrelais VE 150-500V AC	26090284	1
35	Klemmenkastenset Z 63 / 71	79499233	1
35	Klemmenkastenset Z 80 / 90A	79499133	1
42	Deckel Klemmenkasten Z 63- 90	21882533	1
43	Montageteileset Z 63 / 71	34247033	1
43	Montageteileset Z 80 / 90A	34250333	1
51	Lagerschildset BS ZB 63/ 71	20867233	1
51	Lagerschildset BS ZB 80/ 90	21866233	1
78	Lüfterset Z63/71 schwer option	20871733	1
78	Lüfterset Z80/90A schwer option	21871733	1
80	Lüfterset Z63/71 leicht	20871533	1
80	Lüfterset Z80/90A leicht	21871533	1
81	Lüfterhaubenset ZB 63/ 71 kpl. (Teil-Nr. 80)	20874033	1
81	Lüfterhaubenset Z 63/ 71 kpl. (Teil-Nr. 80), DG, lang	20874133	1
81	Lüfterhaubenset ZB 80/90A kpl. (Teil-Nr. 80)	21874033	1
81	Lüfterhaubenset Z 80 kpl. (Teil-Nr. 80), DG, lang	21874133	1

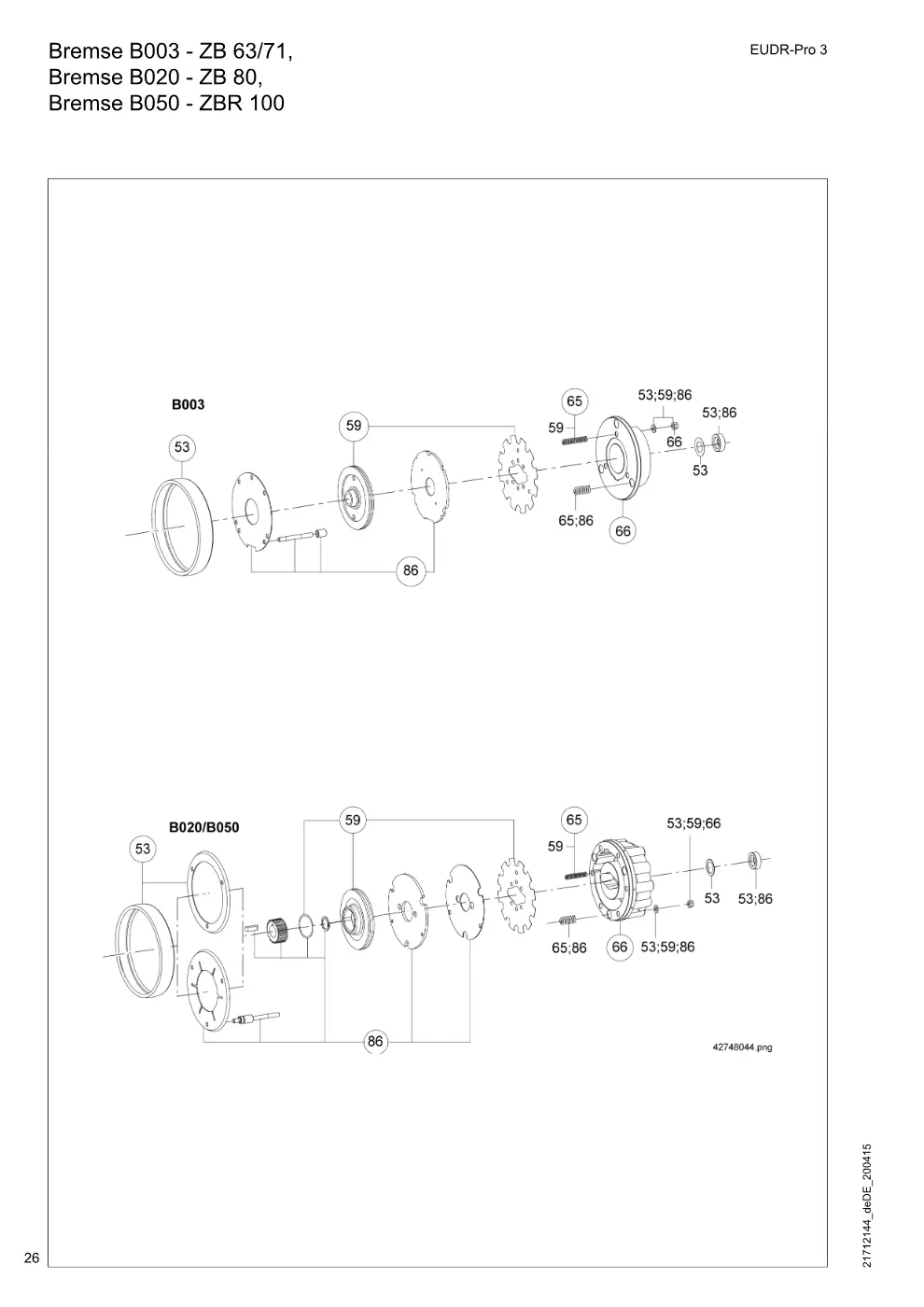

Bremse B003 - ZB 63/71, Bremse B020 - ZB 80, Bremse B050 - ZBR 100 (Seite 26)

Demag EUDR-Pro 3 – Bremse B003 - ZB 63/71, Bremse B020 - ZB 80, Bremse B050 - ZBR 100, Zeichnung Seite 26

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
53	Abdeckband Br. IP55 B007 Option, ZBF 63/71	26003033	1
53	Abdeckband Br. IP55 B020 Option, ZBF 80	26023033	1
53	Abdeckband Br.IP55 B050 Option, ZB. 100	26033033	1
59	Verschleißset B003 ZB. 63/71	26096233	1
59	Verschleißset B020 ZB. 80/90	26097533	1
59	Verschleißset B050 ZBR 100	26098033	1
65	Bremsfederset B003 ZB. 63/71	26001033	1
65	Bremsfederset B020 ZB. 80/90	26021033	1
65	Bremsfederset B050 ZBR 100	26031033	1
66	Magnetkörperset B003 180V ZB. 63/71	26005033	1
66	Magnetkörperset B020 180V ZB. 80/90	26028533	1
66	Magnetkörperset B050 180V ZBR 100	26038533	1
66	Magnetkörperset B003 SOND ZB. 63/71	26000133	1
66	Magnetkörperset B020 SOND ZB. 80/90	26029233	1
66	Magnetkörperset B050 SOND ZBR 100	26039233	1
86	Überholungsset B003 ZB. 63/71	26096033	1
86	Überholungsset B020/ZB 80 ZB. 80/90	26097133	1
86	Überholungsset B050/ZB100 ZBR 100	26097633	1

Zum Ersatzteilshop · Partfinder · Alle Kategorien · Impressum · AGB · Datenschutz
Kran-Tec e.U., Lengau (Österreich) – autorisierter Händler für Demag-Ersatzteile. Zeichnungen und Positionen aus den Demag-Ersatzteillisten. Preise und Verfügbarkeit im Shop. Datenstand 20.10.2026.
