Demag EUDR-Pro 5 – Ersatzteilliste 21712244

Ersatzteilliste, Ausgabe 04/2015, Demag-Nr. 21712244 – 16 Zeichnungen, 143 Positionen mit Identnummer. Im Partfinder sehen Sie die Zeichnung, den Preis und legen das Teil in den Warenkorb.

Im Partfinder mit Zeichnung öffnen

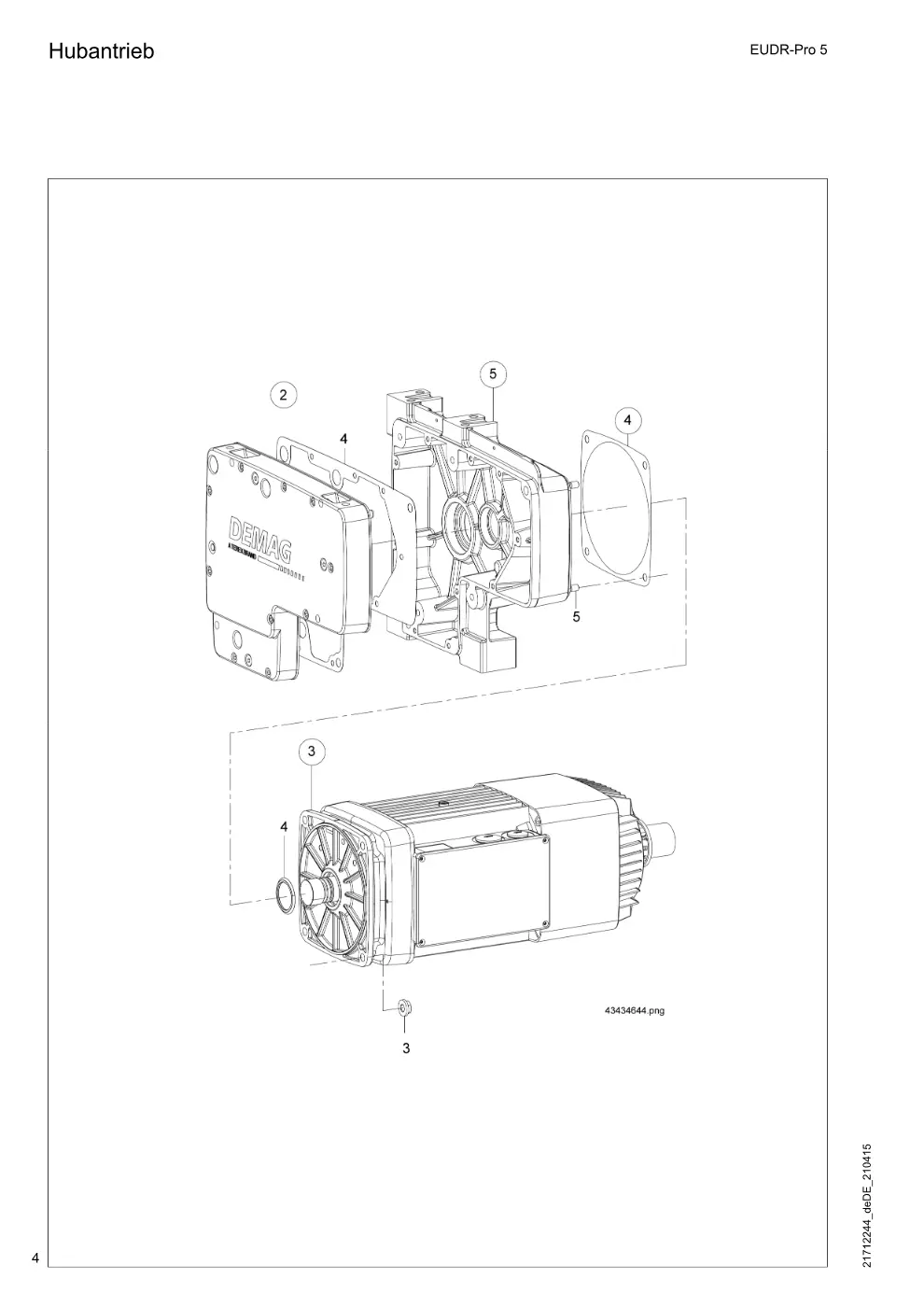

Hubantrieb (Seite 4)

Demag EUDR-Pro 5 – Hubantrieb, Zeichnung Seite 4

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
2	Hubgetriebe FDR 5 9/1,5 m/min, 1Am	70311033	1
2	Hubgetriebe FDR 5 12/2 m/min, 1Am	70311133	1
2	Hubgetriebe FDR 5 12/2 m/min, 2m, 3m, 4m	70311133	1
2	Hubgetriebe FDR 5 18/3 m/min, 2m, 3m, 4m	70311233	1
2	Hubgetriebe FDR 5 0,8-16 m/min, 1Am	70311233	1
2	Hubgetriebe FDR 5 1-25 m/min, 2m, 3m, 4m	70311333	1
2	Hubgetriebe FDR 5 4,5/0,8 m/min, 1Am	70311033	1
2	Hubgetriebe FDR 5 6/1 m/min, 1Am	70311133	1
2	Hubgetriebe FDR 5 6/1 m/min, 2m, 3m, 4m	70311133	1
2	Hubgetriebe FDR 5 9/1,5 m/min, 2m, 3m, 4m	70311233	1
2	Hubgetriebe FDR 5 0,4-8 m/min, 1Am	70311233	1
2	Hubgetriebe FDR 5 0,5-12,5 m/min, 2m, 3m, 4m	70311333	1
3	Hubmotorset DR 5 V0 9/1,5 m/min, 1Am	70399033	1
3	Hubmotorset DR 5 V2 1Am 12/2 m/min, 1Am	70388733	1
3	Hubmotorset ZBR100D12/2 12/2 m/min, 2m, 3m, 4m	70390533	1
3	Hubmotorset ZBR132D12/2 18/3 m/min, 2m, 3m, 4m	70390633	1
3	Hubmotorset ZBR132B4 B140 1-25 m/min, 2m	70390733	1
3	Hubmotorset ZBR112A4 B140 0,8-16 m/min, 1Am	70399133	1
3	Hubmotorset ZBR112A4 B140 1-25 m/min, 3m, 4m	70391133	1
3	Hubmotorset DR 5 V0 4,5/0,8 m/min, 1Am	70399033	1
3	Hubmotorset DR 5 V2 1Am 6/1 m/min, 1Am	70388733	1
3	Hubmotorset ZBR100D12/2 6/1 m/min, 2m, 3m, 4m	70390533	1
3	Hubmotorset ZBR132D12/2 9/1,5 m/min, 2m, 3m, 4m	70390633	1
3	Hubmotorset ZBR132B4 B140 0,5-12,5 m/min, 2m	70390733	1
3	Hubmotorset ZBR112A4 B140 0,4-8 m/min, 1Am	70399133	1
3	Hubmotorset ZBR112A4 B140 0,5-12,5 m/min, 3m, 4m	70391133	1
4	Dichtungsset DR 5 Z100	70390033	1
4	Dichtungsset DR 5 Z132	70389833	1
5	Getriebegehäuseset FDR 5	70218033	1

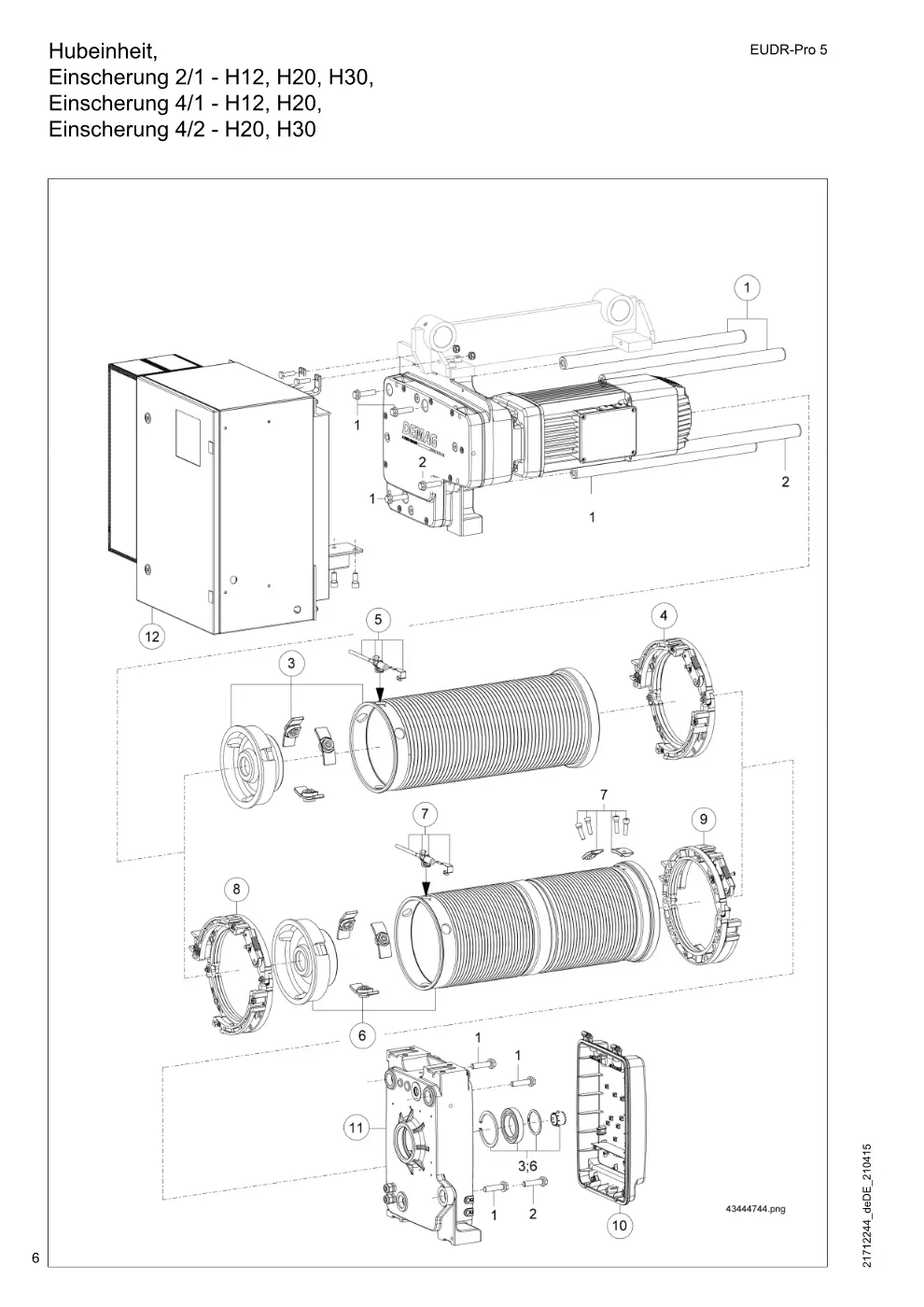

Hubeinheit, Einscherung 2/1 - H12, H20, H30, Einscherung 4/1 - H12, H20, (Seite 6)

Demag EUDR-Pro 5 – Hubeinheit, Einscherung 2/1 - H12, H20, H30, Einscherung 4/1 - H12, H20,, Zeichnung Seite 6

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Bolzenset DR 5 H12	70390833	1
1	Bolzenset DR 5 H20	70390933	1
1	Bolzenset DR 5 H30	70391033	1
2	Bolzenset FDR 5 H12 für Seilkeiltraverse/Oberflasche	70204033	1
2	Bolzenset FDR 5 H20 für Seilkeiltraverse/Oberflasche/ Ausgleichsrolle	70204133	1
2	Bolzenset FDR 5 H30 für Seilkeiltraverse/Oberflasche/ Ausgleichsrolle	70204333	1
3	Seiltrommel einrillig DR 5 H12 9L	70376033	1
3	Seiltrommel einrillig DR 5 H20 9L	70376133	1
3	Seiltrommel einrillig DR 5 H30 9L	70376233	1
4	Seilführungsset links FDR 5/ 9V verstärkt	70247033	1
4	Seilführungsset links FDR 5/ 9	70286233	1
5	Drahtseilset DR 5 H12 2/1 2m	70395833	1
5	Drahtseilset DR 5 H20 2/1 2m	70395933	1
5	Drahtseilset DR 5 H12 2/1 1Am, 3m, 4m	70399633	1
5	Drahtseilset DR 5 H20 2/1 1Am, 3m, 4m	70399733	1
5	Drahtseilset DR 5 H30 2/1 2m	70370133	1
5	Drahtseilset DR 5 H30 2/1 1Am, 3m, 4m	70370333	1
5	Drahtseilset DR 5 H12 4/1 2m	70396133	1
5	Drahtseilset DR 5 H20 4/1 2m	70396233	1
5	Drahtseilset DR 5 H12 4/1 1Am, 3m, 4m	70399833	1
5	Drahtseilset DR 5 H20 4/1 1Am, 3m, 4m	70399933	1
5	Drahtseilset DR 5 H30 4/1 2m	70370233	1
5	Drahtseilset DR 5 H30 4/1 1Am, 3m, 4m	70370433	1
6	Seiltrommel zweirillig DR 5 H20 7L/R	70376633	1
6	Seiltrommel zweirillig DR 5 H30 7L/R	70376733	1
7	Drahtseilset DR 5 H30 4/2	70272433	1
7	Drahtseilset DR 5 H20 4/2	70396533	1
8	Seilführungsset links FDR 5/ 7	70288033	1
8	Seilführungsset links FDR 5/ 7V verstärkt	70247233	1
9	Seilführungsset rechts FDR 5/ 7	70288233	1
9	Seilführungsset rechts FDR 5/ 7V verstärkt	70247433	1
11	Gehäuse Elektrik DR 5	70228033	1

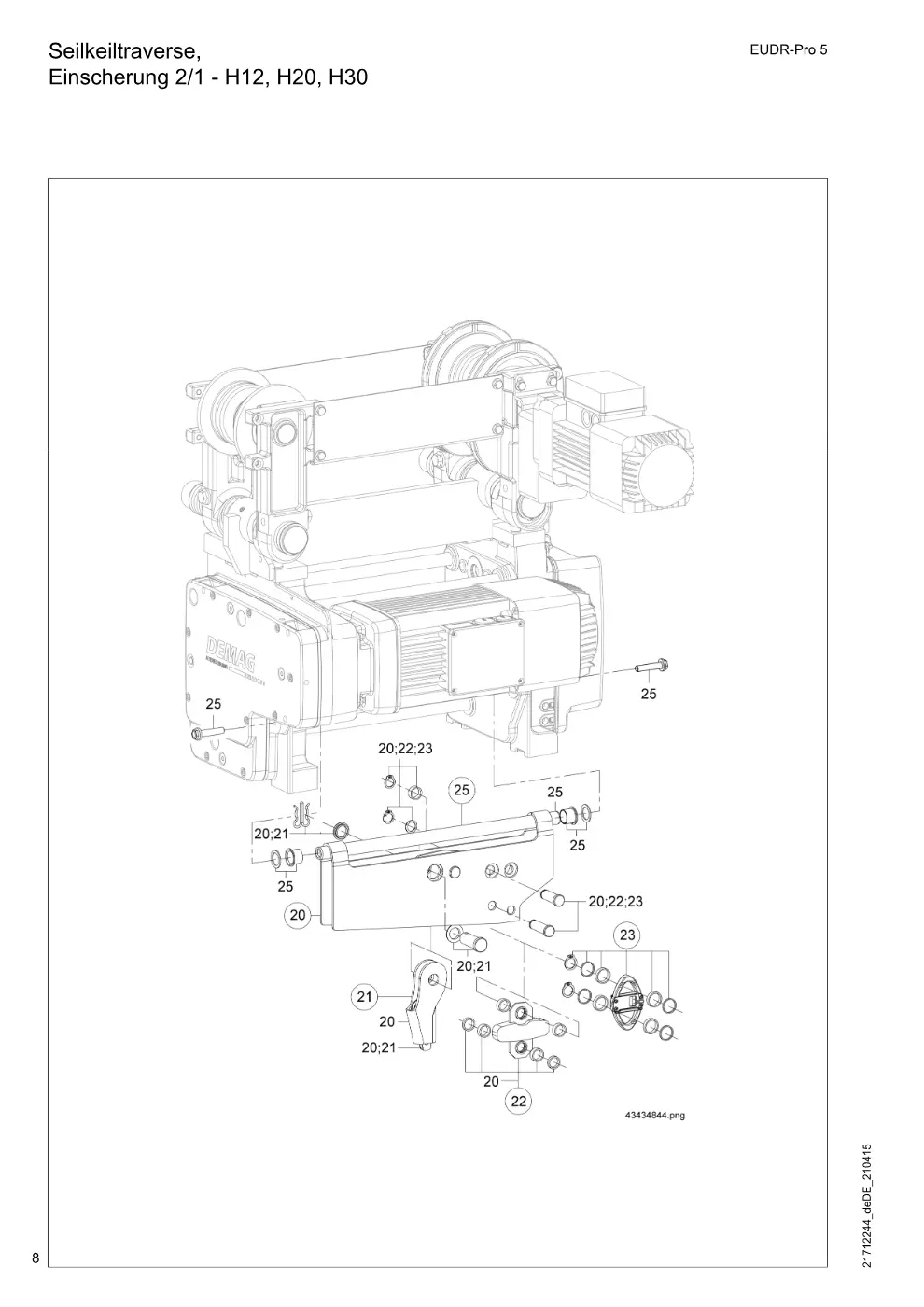

Seilkeiltraverse, Einscherung 2/1 - H12, H20, H30 (Seite 8)

Demag EUDR-Pro 5 – Seilkeiltraverse, Einscherung 2/1 - H12, H20, H30, Zeichnung Seite 8

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
20	Traverse Überlastsichrg. MGS H12 2-4/1 1Am	47970433	1
20	Traverse Überlastsichrg. MGS H12 4/1 2m 2/1	47986633	1
20	Traverse Überlastsichrg. MGS H12 4/1 3m 2/1	47986733	1
20	Traverse Überlastsichrg. MGS H12 4/1 4m 2/1	47986833	1
20	Traverse Überlastsichrg. MGS H20 2-4/1 1Am	47970533	1
20	Traverse Überlastsichrg. MGS H20 4/1 2m 2/1	47986933	1
20	Traverse Überlastsichrg. MGS H20 4/1 3m 2/1	47987033	1
20	Traverse Überlastsichrg. MGS H20 4/1 4m 2/1	47987133	1
20	Traverse Überlastsichrg. MGS H30 1Am 2/1	47971133	1
20	Traverse Überlastsichrg. MGS H30 2/1 2m	47999333	1
20	Traverse Überlastsichrg. MGS H30 2/1 3m	47999433	1
20	Traverse Überlastsichrg. MGS H30 2/1 4m	47999533	1
20	Seilkeiltraverse H12 4/1 ZMS 2/1	70394633	1
20	Seilkeiltraverse H20 4/1 ZMS 2/1	70394733	1
20	Seilkeiltraverse H30 2/1 ZMS	71217433	1
21	Seiltaschenset DR 5	70391733	1
22	Zugmessstab Set ZMS DR 5 2/1	70391833	1
23	Überlastabschaltung DR 5 2m	71952733	1
23	Überlastabschaltung DR 5 3m	71952833	1
23	Überlastabschaltung DR 5 4m	71952933	1
23	Überlastabschaltung DR 5 1Am	71953033	1
25	Bolzenset FDR 5 H12 2/1	70204033	1
25	Bolzenset FDR 5 H20 2/1	70204133	1
25	Bolzenset FDR 5 H30 2/1	70204333	1

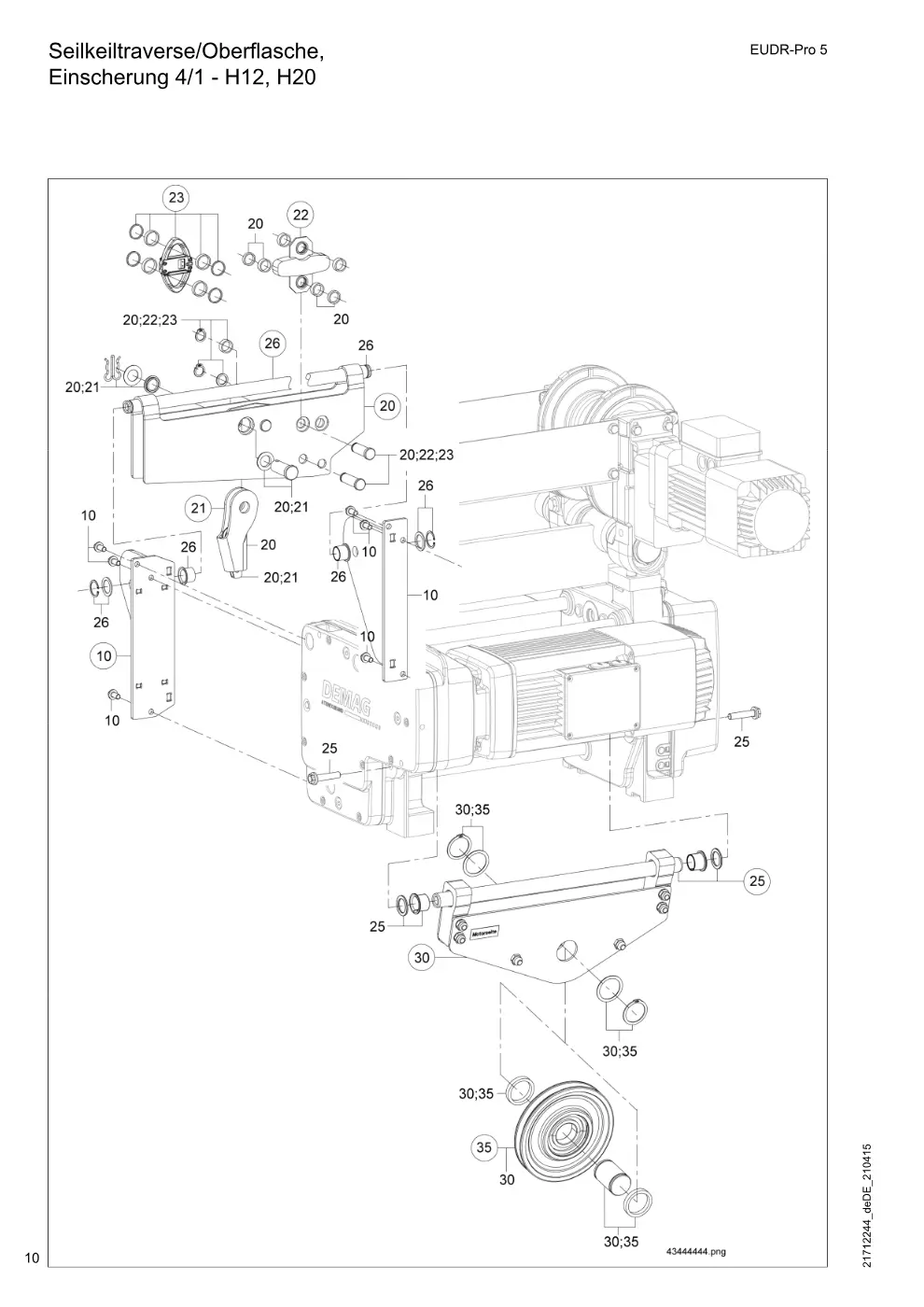

Seilkeiltraverse/Oberflasche, Einscherung 4/1 - H12, H20 (Seite 10)

Demag EUDR-Pro 5 – Seilkeiltraverse/Oberflasche, Einscherung 4/1 - H12, H20, Zeichnung Seite 10

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
10	Halteblech FDR 5 Set	71210033	1
20	Traverse Überlastsichrg. MGS H12 2-4/1 1Am	47970433	1
20	Traverse Überlastsichrg. MGS H12 4/1 2m	47986633	1
20	Traverse Überlastsichrg. MGS H12 4/1 3m	47986733	1
20	Traverse Überlastsichrg. MGS H12 4/1 4m	47986833	1
20	Traverse Überlastsichrg. MGS H20 2-4/1 1Am	47970533	1
20	Traverse Überlastsichrg. MGS H20 4/1 2m	47986933	1
20	Traverse Überlastsichrg. MGS H20 4/1 3m	47987033	1
20	Traverse Überlastsichrg. MGS H20 4/1 4m	47987133	1
20	Seilkeiltraverse H12 4/1 ZMS	70394633	1
20	Seilkeiltraverse H20 4/1 ZMS	70394733	1
21	Seiltaschenset DR 5	70391733	1
22	Zugmessstab Set ZMS DR 5 4/1	70391433	1
23	Überlastabschaltung DR 5 2m	71952733	1
23	Überlastabschaltung DR 5 3m	71952833	1
23	Überlastabschaltung DR 5 4m	71952933	1
23	Überlastabschaltung DR 5 1Am	71953033	1
25	Bolzenset FDR 5 H12	70204033	1
25	Bolzenset FDR 5 H20	70204133	1
26	Bolzenset FDR 5 4/1	70205433	1
26	Bolzenset FDR 5 4/1	71219533	1
30	Oberflasche FDR 5 H12	71210433	1
30	Oberflasche FDR 5 H20	71210533	1
35	Seilrollenset DR 5 4/1	70395233	1

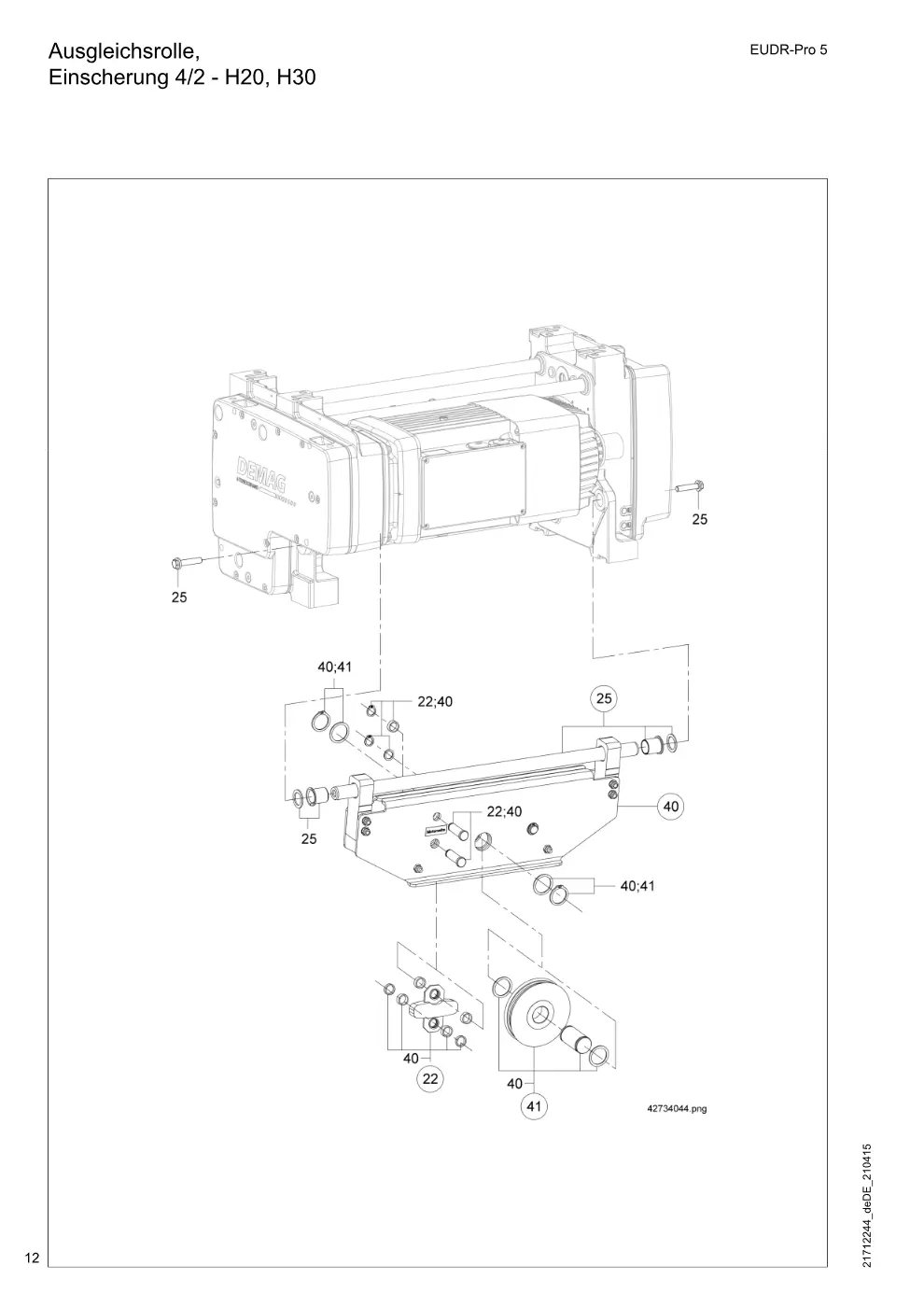

Ausgleichsrolle, Einscherung 4/2 - H20, H30 (Seite 12)

Demag EUDR-Pro 5 – Ausgleichsrolle, Einscherung 4/2 - H20, H30, Zeichnung Seite 12

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
22	Zugmessstab Set ZMS DR 5 2/1 4/2	70391833	1
25	Bolzenset FDR 5 H20	70204133	1
25	Bolzenset FDR 5 H30	70204333	1
40	Ausgleichsrolle FDR 5 H20	71213433	1
40	Ausgleichsrolle FDR5 H30	71215533	1
41	Seilrollenset DR 5 4/2	70395333	1

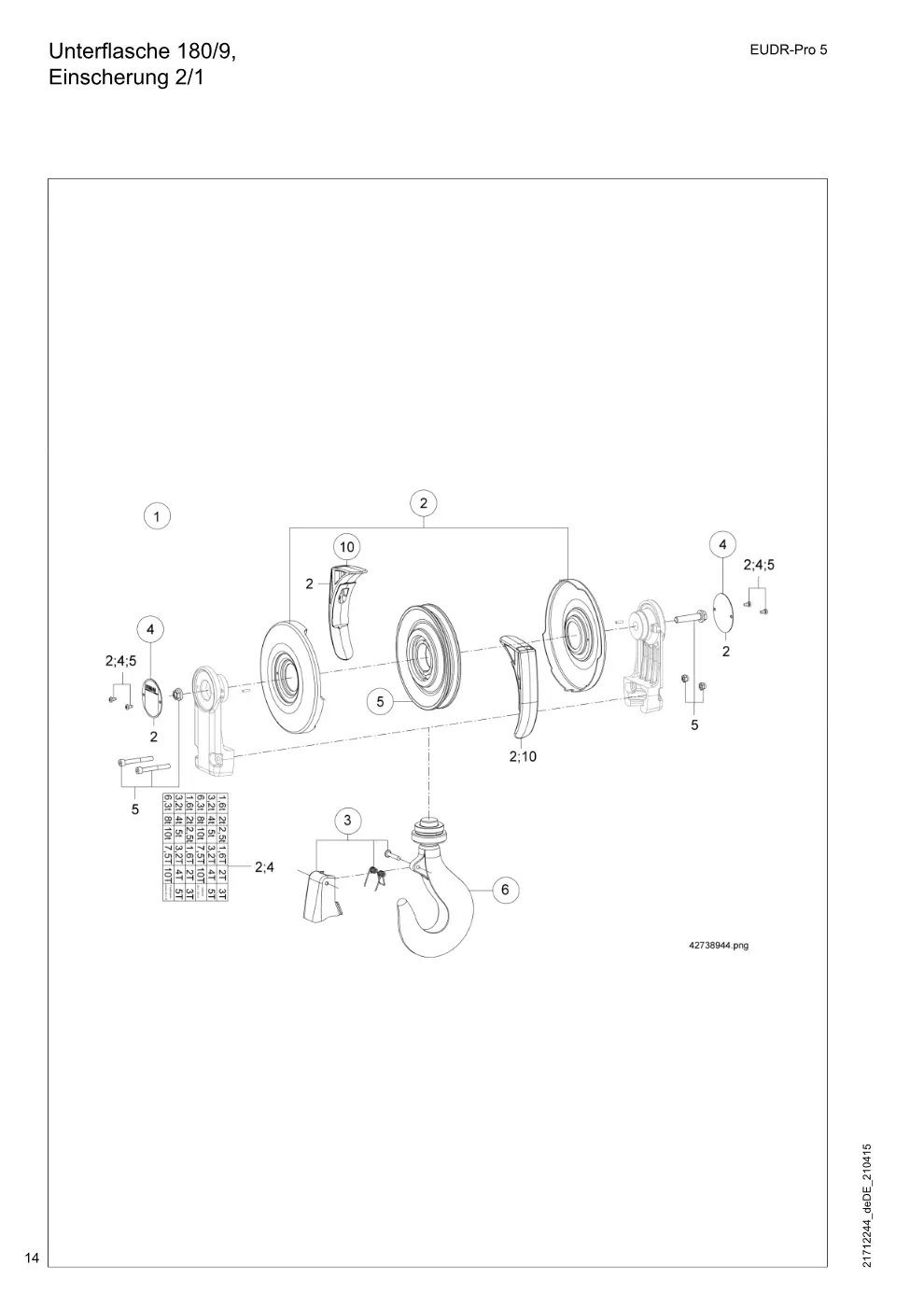

Unterflasche 180/9, Einscherung 2/1 (Seite 14)

Demag EUDR-Pro 5 – Unterflasche 180/9, Einscherung 2/1, Zeichnung Seite 14

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Unterflasche 1-rollig 180/ 9	71311033	1
2	Seilrollenhaube Set 2/1 kpl. (Teil-Nr. 4, 10)	70398033	1
3	Hakenmaulsicherung 1,6	59217033	1
4	Traglastschildset Neutral	71389033	1
5	Seilrollenset DR 5 2/1	70385233	1
6	Einfachhaken 1/1-RSN 1,6-T kpl. (Teil-Nr.	70198433	1
10	Seilrollenabdeckung Set 180	71304533	1

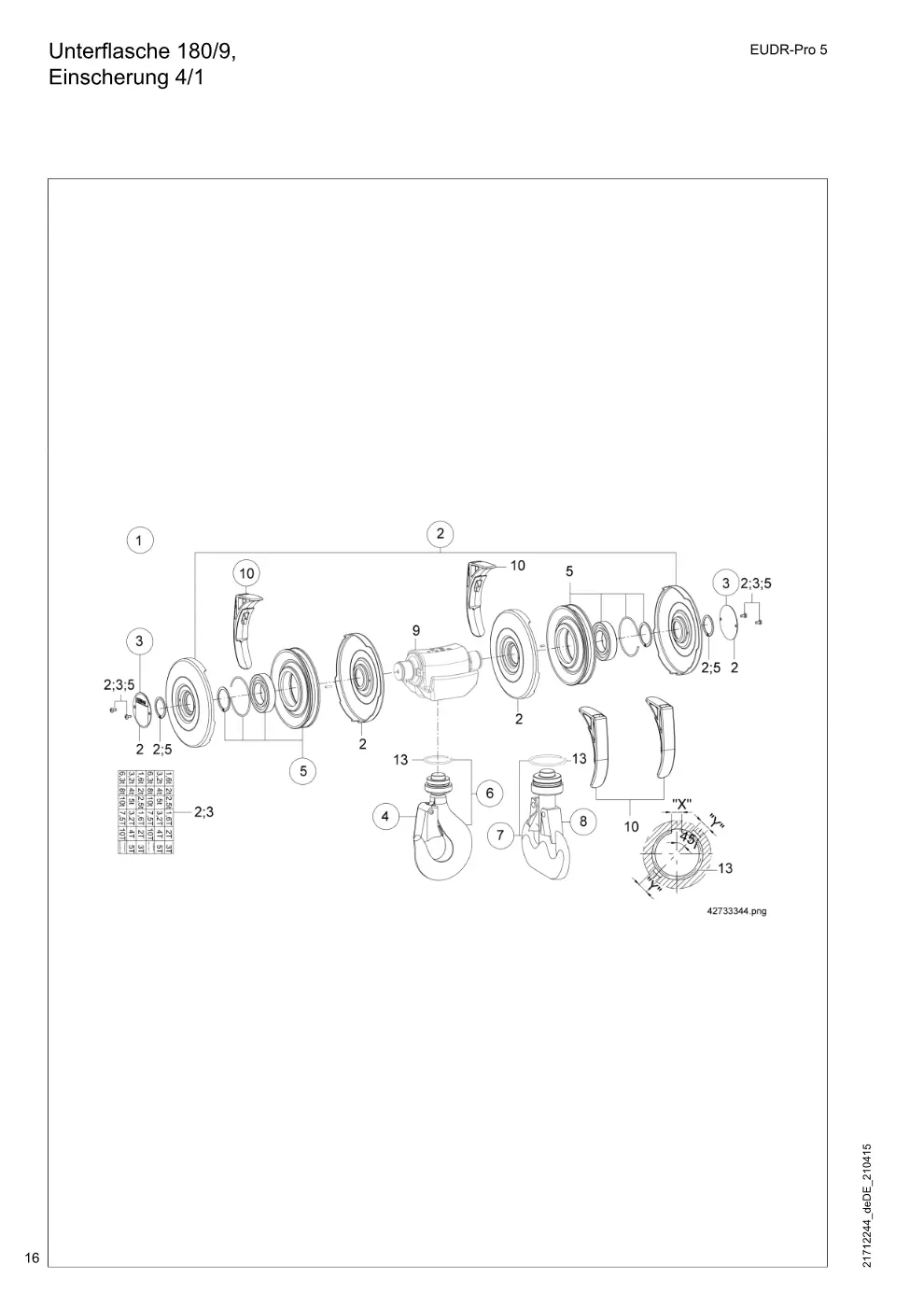

Unterflasche 180/9, Einscherung 4/1 (Seite 16)

Demag EUDR-Pro 5 – Unterflasche 180/9, Einscherung 4/1, Zeichnung Seite 16

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Unterflasche 2-rollig 180/ 9 kpl. (Teil-Nr. 2, 5, 6	71313033	1
2	Seilrollenhaube Set 4/1 kpl. (Teil-Nr. 3, 10)	70398133	1
3	Traglastschildset Neutral	71389033	1
4	Hakenmaulsicherung 2,5	34182633	1
5	Seilrollenset DR 5 4/1	70395233	1
6	Einfachhaken 1/1-RSN 2,5-T kpl. (Teil-Nr.	70398433	1
7	Doppellasthaken 1/1-RSN 2,5-T kpl. (Teil-Nr.	71293033	1
8	Hakenmaulsicherung E 1 /D 1- 2	34187433	1
10	Seilrollenabdeckung Set 180	71304533	1

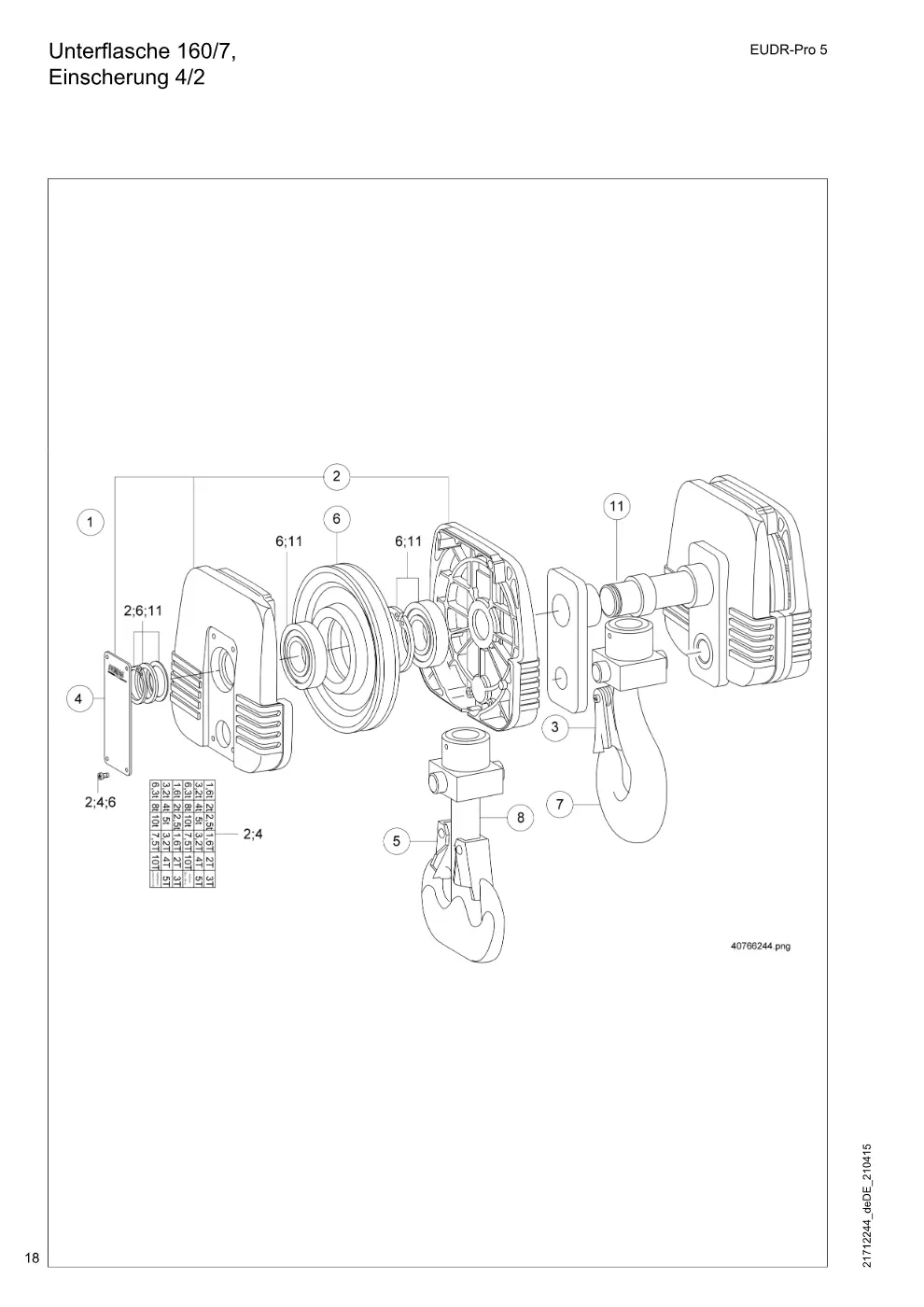

Unterflasche 160/7, Einscherung 4/2 (Seite 18)

Demag EUDR-Pro 5 – Unterflasche 160/7, Einscherung 4/2, Zeichnung Seite 18

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Unterflasche 2-rollig 160/ 7,5 kpl. (Teil-Nr. 2, 6	82915533	1
2	Seilrollenhaube Set 4/2 kpl. (Teil-Nr.	70398233	1
3	Hakenmaulsicherung 1,6	59217033	1
4	Traglastschildset Neutral	71390033	1
5	Hakenmaulsicherung E 1 /D 1- 2	34187433	1
6	Seilrollenset DR 5 4/2	70395333	1
7	Einfachhaken mit Traverse BSN 1,6T kpl. (Teil-Nr.	15084233	1
8	Doppellasthaken mit Traverse BSN 1,6-T kpl. (Teil-Nr.	15084433	1
11	Unterflaschenbolzen DH300,400 DR 5	82915433	1

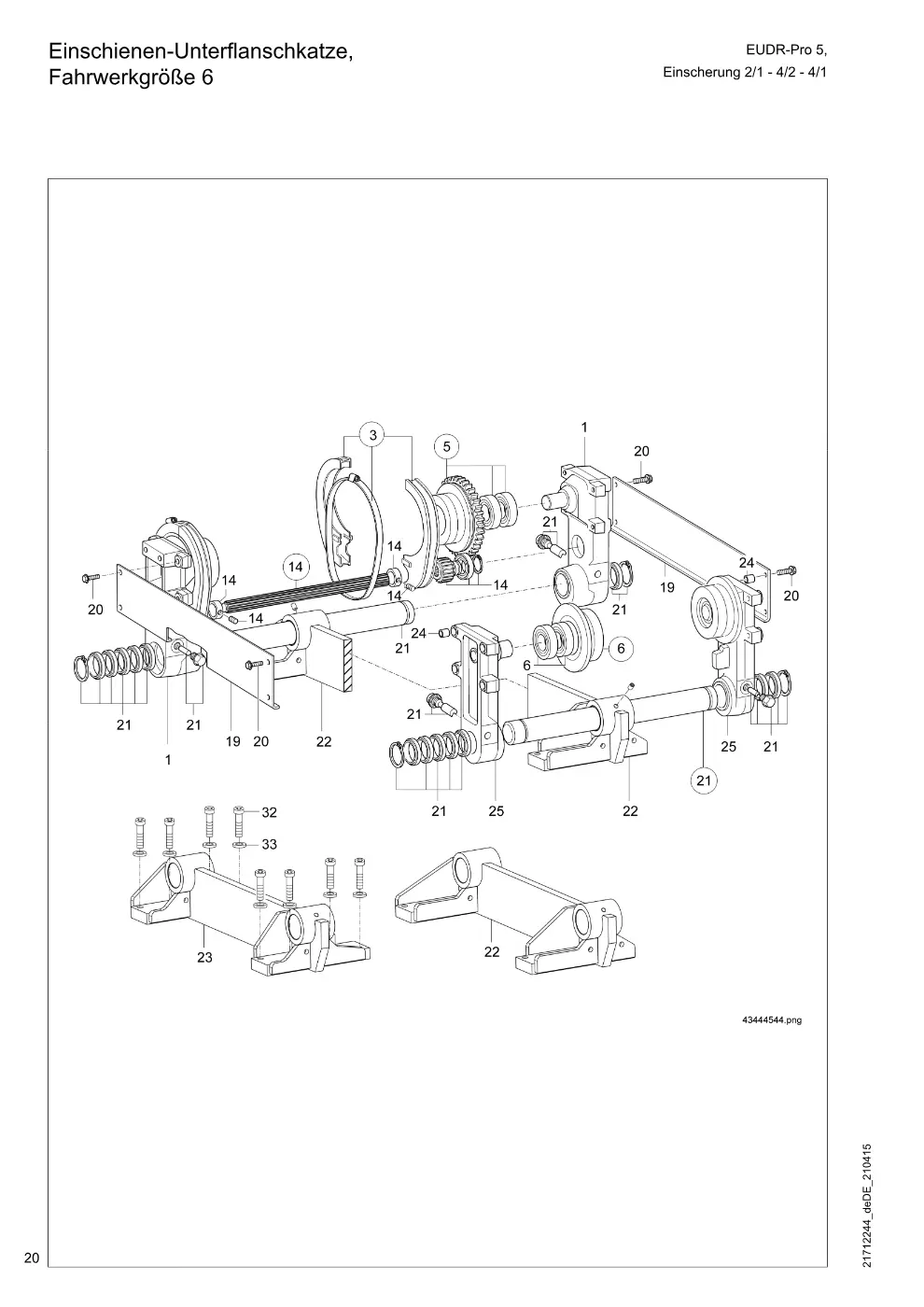

Einschienen-Unterflanschkatze, Fahrwerkgröße 6 Einscherung 2/1 - 4/2 - 4/1 (Seite 20)

Demag EUDR-Pro 5 – Einschienen-Unterflanschkatze, Fahrwerkgröße 6 Einscherung 2/1 - 4/2 - 4/1, Zeichnung Seite 20

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Holm A Mit Bolzen	83121944	2
3	Haubenset Fahrwerk	59549433	2
5	Laufrad zylindrisch 125 1SPK MZ	83023044	2
5	Laufrad kegelig 125 1SPK MZ	83023544	2
6	Laufrad zylindrisch 125 1SPK OZ	83024044	2
6	Laufrad kegelig 125 1SPK OZ	83024544	2
14	Ritzelwellenset N25/W25x465 Flb. 119 - 165 mm, AMK 10	75210833	1
14	Ritzelwellenset N25/W25x545 Flb. 166 - 245 mm, AMK 10	75210933	1
14	Ritzelwellenset N25/W25x635 Flb. 246 - 335 mm, AMK 10	75211033	1
20	Sicherungsschraube M10X30 VB.RIPP	10011498	8
21	Tragbolzenset EUDH GR 6 Flb. 119 - 165 mm	83027833	1
21	Tragbolzenset EUDH GR 6 Flb. 166 - 245 mm	83027933	1
21	Tragbolzenset EUDH GR 6 Flb. 246 - 305 mm	83028033	1
24	Spannstift 13 X 12	34578399	8
25	Holm mit Bolzen NA UDH 6	83122444	2
26	Gewindestift M10 X 16	32751499	2
32	Innensechskantzyl.Schraube M12 X 45	32159099	8
33	Scheibe 13 X 20 X 2	15159599	8

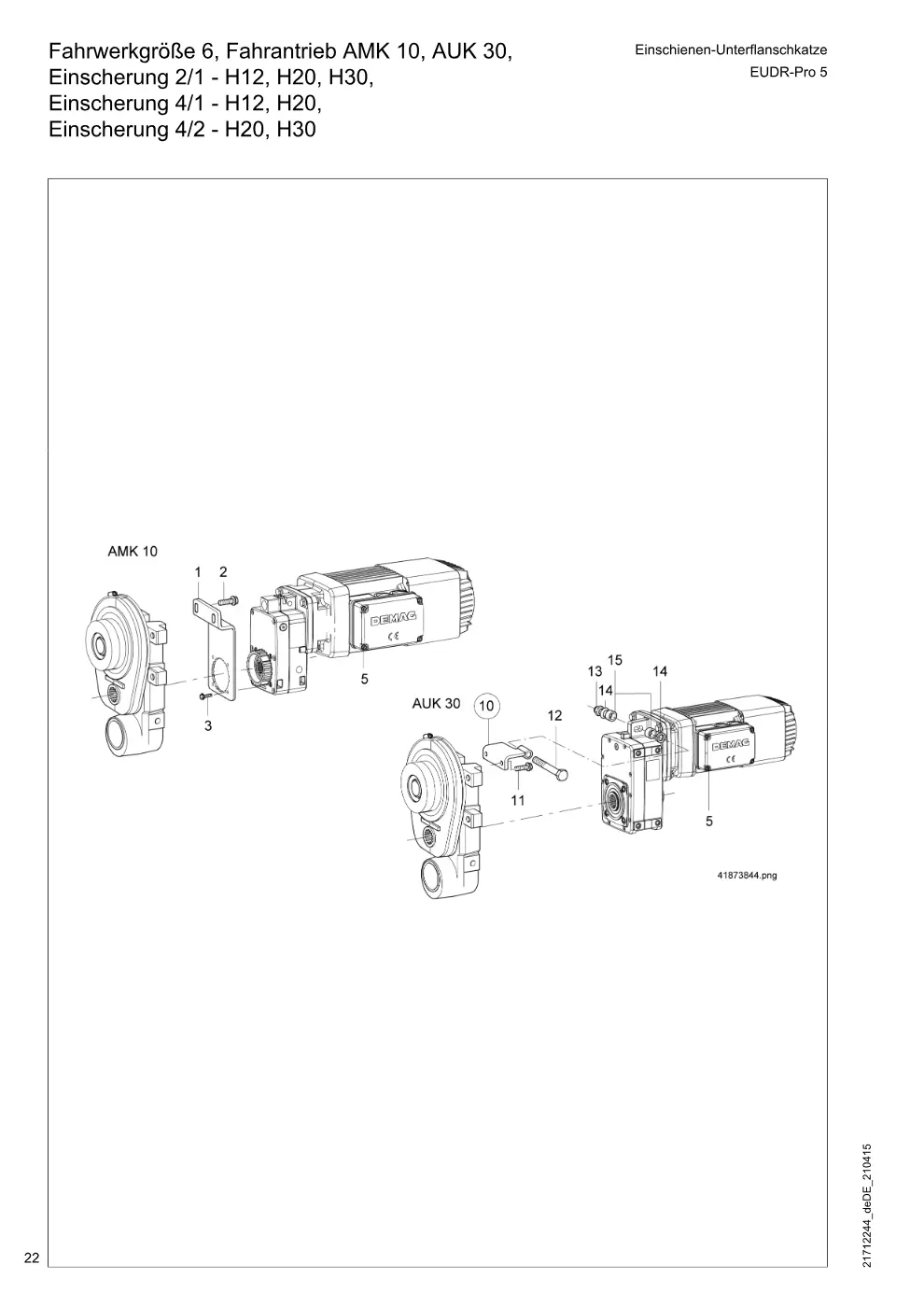

Fahrwerkgröße 6, Fahrantrieb AMK 10, AUK 30, Einschienen-Unterflanschkatze Einscherung 2/1 - H12, H20, H30, Einscherung 4/1 - H12, H20, (Seite 22)

Demag EUDR-Pro 5 – Fahrwerkgröße 6, Fahrantrieb AMK 10, AUK 30, Einschienen-Unterflanschkatze Einscherung 2/1 - H12, H20, H30, Einscherung 4/1 - H12, H20,, Zeichnung Seite 22

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Drehmomentstütze GR.6-10 A20 AMK 10	83120944	1
2	Sicherungsschraube M10X20 VB.RIPP AMK 10	10011198	1
3	Innensechskantzyl.Schraube M 8 X 18 AMK 10	31923999	1
5	Antrieb AMK10DD M0 25 25,7 Fahrgeschw. 20 m/min, 5/20 m/min ZBF 63 A 8/2-B003, 1,6-3,2t 2/1, 4/2	84504046	1
5	Antrieb AMK10DD M0 25 15,7 ZBF 63 A 8/2-B003, 1,6-2,0t	84504146	1
5	Antrieb AMK10DD M0 25 15,7 Fahrgeschw. 31,5 m/min, 8/31,5 m/min ZBF 71 A 8/2-B003, 2,5-3,2t 2/1, 4/2	84504646	1
5	Antrieb AMK10DD M0 25 10,5 Fahrgeschw. 40 m/min, 10/40 m/min ZBF 71 A 8/2-B003, 1,6-3,2t 2/1, 4/2	84504746	1
5	Antrieb AMK10DD M0 25 8,3 ZBF 80 A 8/2-B020, 1,6-3,2t	84505346	1
5	Antrieb AMK10DD M0 25 25,7 Fahrgeschw. 20 m/min, 5/20 m/min ZBF 63 A 8/2-B003, 1,6-3,2t 4/1	84504046	1
5	Antrieb AMK10DD M0 25 15,7 ZBF 71 A 8/2-B003, 3,2-5,0t	84504646	1
5	Antrieb AMK10DD M0 25 15,7 Fahrgeschw. 31,5 m/min, 8/31,5 m/min ZBF 80 A 8/2-B020, 6,3t 4/1	84505146	1
5	Antrieb AMK10DD M0 25 10,5 ZBF 71 A 8/2-B003, 3,2t	84504746	1
5	Antrieb AMK10DD M0 25 10,5 ZBF 80 A 8/2-B020, 4,0t	84505246	1
5	Antrieb AUK30DDB14 30 10,1 Fahrgeschw. 40 m/min, 10/40 m/min ZBF 90 B 8/2-B020, 5,0-6,3t 4/1	84515246	1
5	Antrieb AMK10DD M0 25 8,3 ZBF 80 A 8/2-B020, 3,2t	84505346	1
5	Antrieb AUK30DDB14 30 7,8 ZBF 90 B 8/2-B020, 4,0-6,3t	84515146	1
10	Drehmomentstütze AUK30/EUDH AUK 30, kpl. (Teil-Nr. 11 - 15)	83127544	1
11	Sicherungsschraube M10X20 VB.RIPP AUK 30	10011198	1
12	Sechskantschraube M12 X100 AUK 30	15049499	1
13	Sicherungsmutter V M12 AUK 30	33461244	1
14	Scheibe 13 X 35 X 5 AUK 30	16062399	1
15	Federelement 13 X35X12 AUK 30	81120444	1

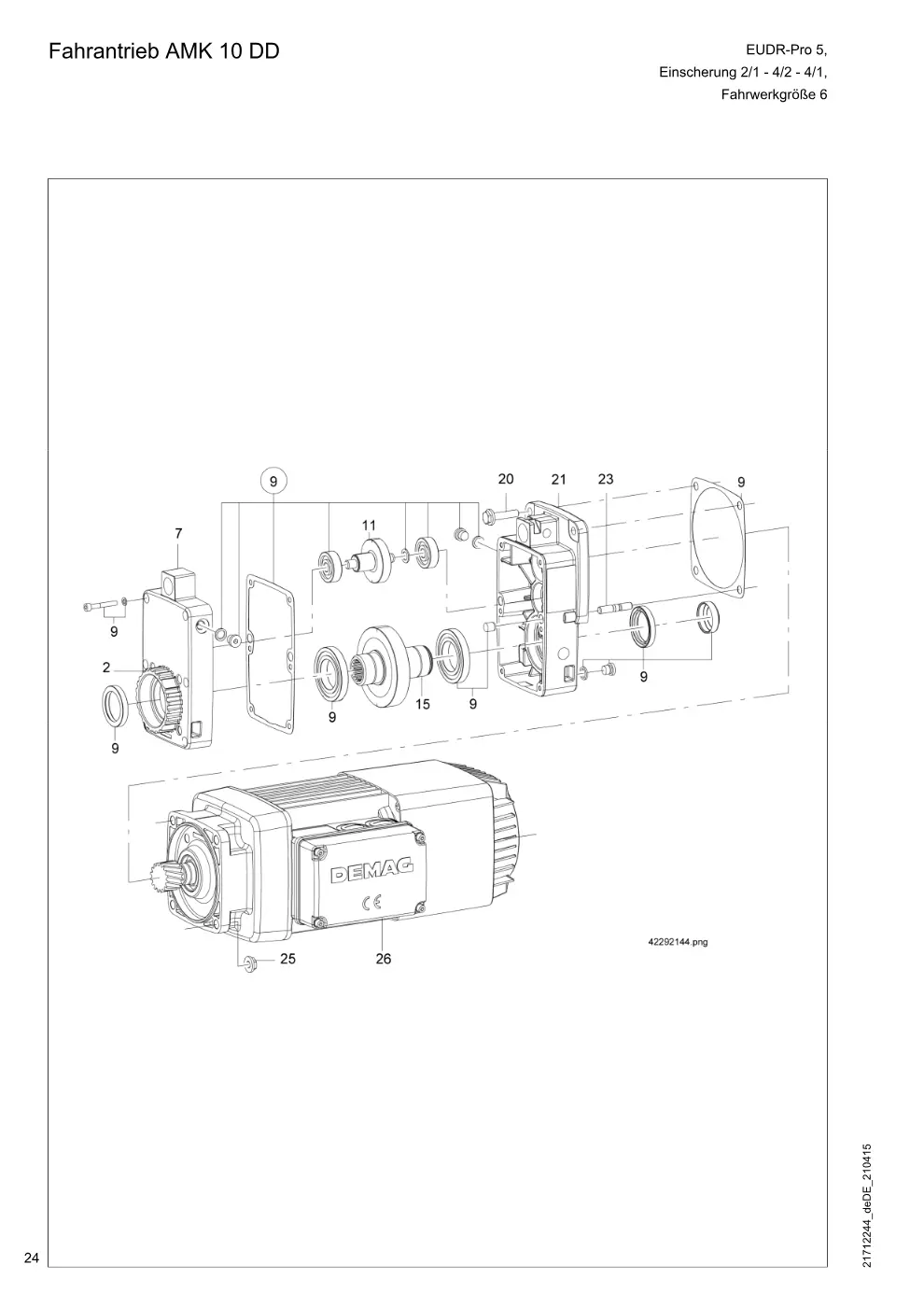

Fahrantrieb AMK 10 DD Einscherung 2/1 - 4/2 - 4/1, (Seite 24)

Demag EUDR-Pro 5 – Fahrantrieb AMK 10 DD Einscherung 2/1 - 4/2 - 4/1,, Zeichnung Seite 24

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
2	Gewindeeinsatz M 8X12M12 C	34301544	4
7	Getriebedeckel AM10	78701444	1
9	Lagerungs- und Dichtungsset A10	78701533	1
11	Doppelrad Z13M1.25Z 34M1.25 i = 8,32	84131946	1
11	Doppelrad Z13M1.25Z 37M1.25 i = 10,5	84131846	1
11	Doppelrad Z11M1.25Z 40M1.25 i = 15,7	84130746	1
11	Doppelrad Z11M1.25Z 45M1.25 i = 25,7	84130546	1
15	Abtriebswelle m.Zahnrad Z70 i = 8,32; 10,5	84134046	1
15	Abtriebswelle m.Zahnrad Z69 i = 15,7; 25,7	84132046	1
20	Sicherungsschraube M 8X35 VB.RIPP	10010898	2
21	Getriebegehäuse A10	78700444	1
23	Stiftschraube M 8 X 22	15064299	2
25	Sicherungsmutter M 8 VB.RIPP MA= 45 Nm	30028244	4

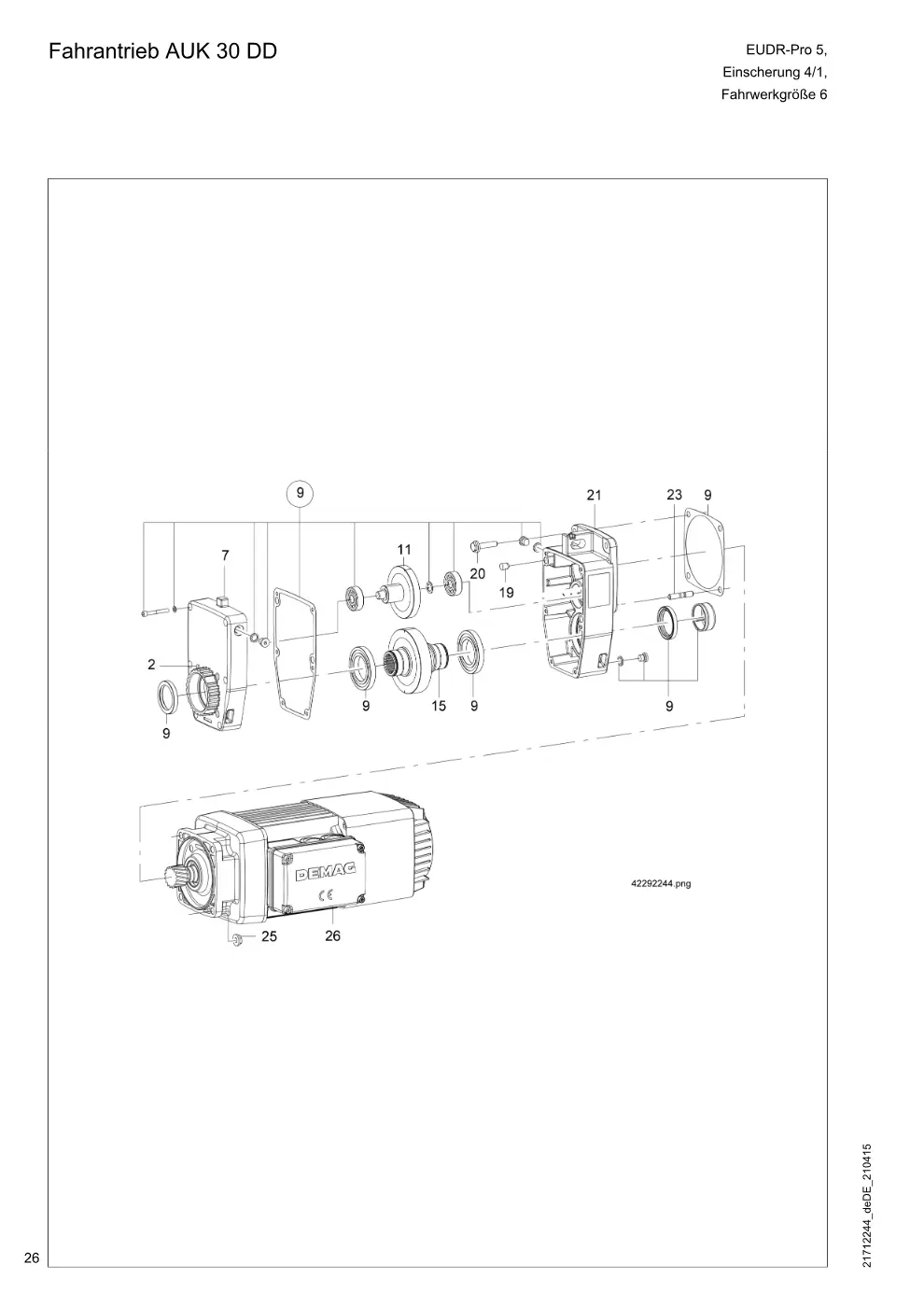

Fahrantrieb AUK 30 DD (Seite 26)

Demag EUDR-Pro 5 – Fahrantrieb AUK 30 DD, Zeichnung Seite 26

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
2	Gewindeeinsatz M10X18M16 C	33893244	4
7	Getriebedeckel AF30/AG30	78721044	1
9	Lagerungs- und Dichtungsset A30 ab 01.01.1999	78721533	1
11	Doppelrad Z15M1.60Z 47M1.25 i = 7,78	84147646	1
11	Doppelrad Z15M1.60Z 51M1.25 i = 10,1	84147546	1
15	Abtriebswelle m.Zahnrad Z77 i = 7,78; 10,1; 15,7, K30	84151946	1
19	Zylinderstift 10 m 6X 12	15055399	2
20	Sicherungsschraube M10X40 VB.RIPP	10011698	2
21	Getriebegehäuse AG30	78720644	1
23	Stiftschraube M10 X 25 MA= 75 Nm	15059999	2
25	Sicherungsmutter M10 VB.RIPP	30028344	4

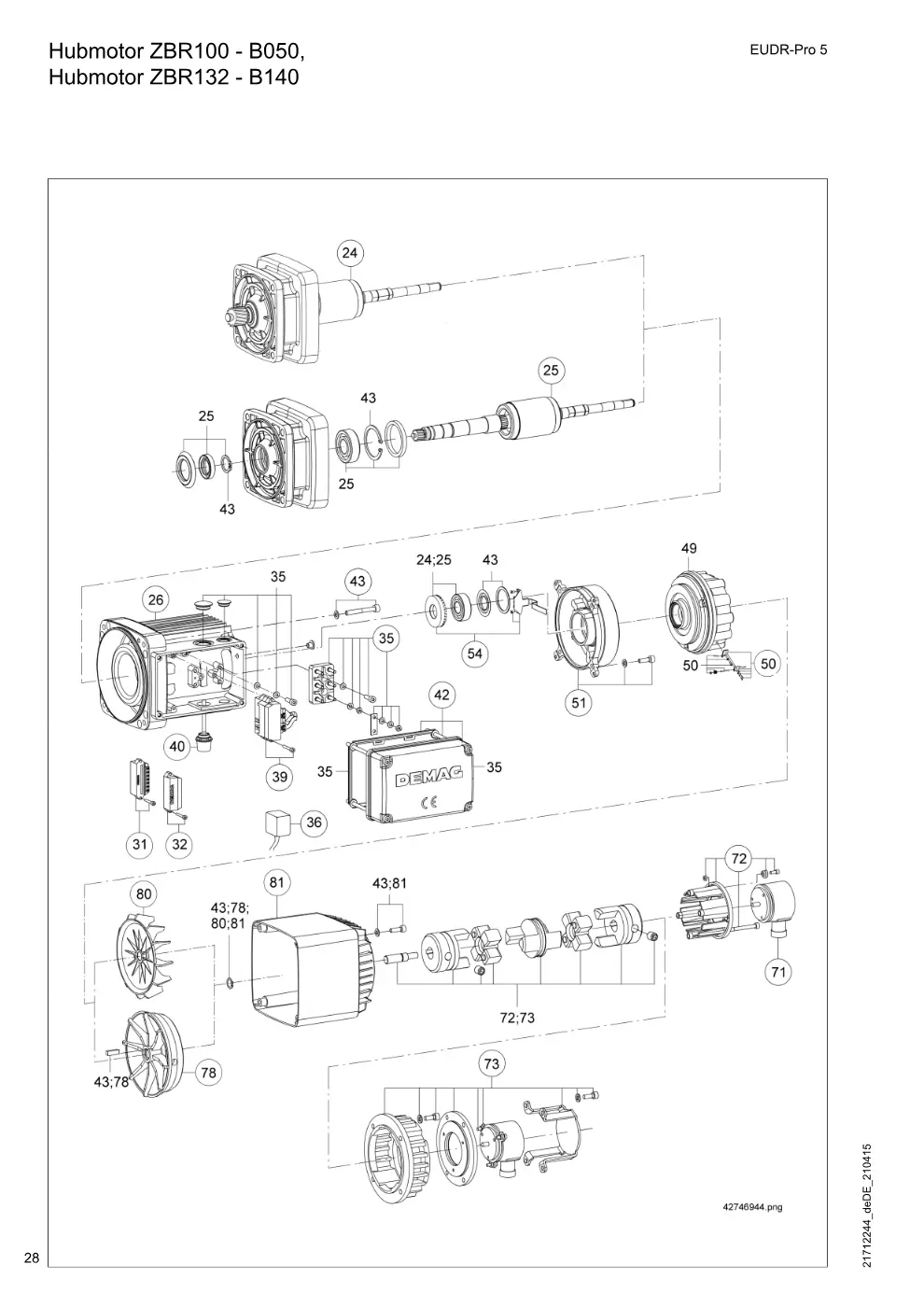

Hubmotor ZBR100 - B050, Hubmotor ZBR132 - B140 (Seite 28)

Demag EUDR-Pro 5 – Hubmotor ZBR100 - B050, Hubmotor ZBR132 - B140, Zeichnung Seite 28

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
24	Läuferset ZBR132B 4 2/1, 4/2, 2m, 1-25 m/min	75221733	1
24	Läuferset ZBR132B 4 4/1, 2m, 0,5-12,5 m/min	75221733	1
25	Läuferset ZBR100D12/2 2/1, 4/2, 2m-4m, 12/2 m/min	75220433	1
25	Läuferset ZBR100D12/2 4/1, 2m-4m, 6/1 m/min	75220433	1
25	Läuferset ZBR132D12/2 2/1, 4/2, 2m-4m, 18/3 m/min	75222333	1
25	Läuferset ZBR132D12/2 4/1, 2m-4m, 9/1,5 m/min	75222333	1
25	Läuferset ZBR112A 4 2/1, 4/2, 3m, 4m, 0,8/16 m/min	75221533	1
25	Läuferset ZBR112A 4 4/1, 3m, 4m, 0,4/8 m/min	75221533	1
26	Ständerset ZBR100D12/2 2/1, 4/2, 2m-4m, 12/2 m/min	26530133	1
26	Ständerset ZBR100D12/2 4/1, 2m-4m, 6/1 m/min	26530133	1
26	Ständerset ZBR112A 4 2/1, 4/2, 3m, 4m, 0,8/16 m/min	26535433	1
26	Ständerset ZBR112A 4 4/1, 3m, 4m, 0,4/8 m/min	26535433	1
26	Ständerset ZBR132B 4 2/1, 4/2, 2m, 1-25 m/min	26535233	1
26	Ständerset ZBR132B 4 4/1, 2m, 0,5-12,5 m/min	26535233	1
26	Ständerset ZBR132D12/2 2/1, 4/2, 2m-4m, 18/3 m/min	26535133	1
26	Ständerset ZBR132D12/2 4/1, 2m-4m, 9/1,5 m/min	26535133	1
31	Bremsenansteuerung GS 1 AC	26089484	1
32	Spannungsrelais VE 42-149V AC	26090184	1
32	Spannungsrelais VE 150-500V AC	26090284	1
35	Klemmenkastenset Z112 /132	31816633	1
35	Klemmenkastenset Z 90B/100	79499033	1
39	Gerät IMP RS422/5V Set EGS 1 (TTL)	47074033	1
39	Gerät IMP RS422-30VSet EGS 2 (TTL)	47074133	1
39	Gerät IMP HTL-30V Set EGS 3 (HTL)	47074233	1
40	Verbinderset 10POL 250M20	48556633	1
40	Verbinderset 10POL 350M20	48556733	1
42	Deckel Klemmenkasten Z100	22882533	1
42	Deckel Klemmenkasten Z132 -225	23882533	1
43	Montageteileset Z 90B/100	34243533	1
43	Montageteileset Z112 /132	34247433	1
50	Mikroschalter V4NO Set	26019333	1
51	Lagerschildset BS ZB 90/100 B050	22866333	1
51	Lagerschildset BS ZBR100 EG B050	26506433	1
51	Lagerschildset BS ZB112/132 B140	23866333	1
51	Lagerschildset BS ZBR132 EG B140	26516433	1
54	Einbau-Impulsgeber EG/Z 100	46982233	1
54	Einbau-Impulsgeber EG/Z 132	46982333	1
71	Drehgeber AG2 TTL5/24 nur für 12/2 polig	73056633	1
71	Drehgeber AG2 TTL5/24	20444284	1
71	Drehgeber AG3 HTL24/24	20444384	1
72	Anbauteile AG1-3/ Z100	22848133	1
72	Anbauteile AG1-3/ Z100 für Lüfterhaube AL-DG	22848433	1
72	Anbauteile AG1-3/ Z132	23848133	1
72	Anbauteile AG1-3/ Z132 für Lüfterhaube AL-DG	23848433	1
73	Anbauteile AG1-3/ Z100 für Lüfterhaube AL-SG, option	22848533	1
73	Anbauteile AG1-3/ Z132 für Lüfterhaube AL-SG, option	23848533	1
78	Lüfterset Z90/100 schwer option	22871733	1
78	Lüfterset Z112/132schwer option	23871733	1
80	Lüfterset Z90/100 leicht	22871533	1
80	Lüfterset Z112/132leicht	23871533	1
81	Lüfterhaubenset ZB100 kpl. (Teil-Nr. 80)	22874033	1
81	Lüfterhaubenset Z100 kpl. (Teil-Nr. 80), option	22874133	1
81	Lüfterhaubenset ZB112/132 kpl. (Teil-Nr. 80)	23874033	1
81	Lüfterhaubenset Z112/132 kpl. (Teil-Nr. 80), option	23874133	1

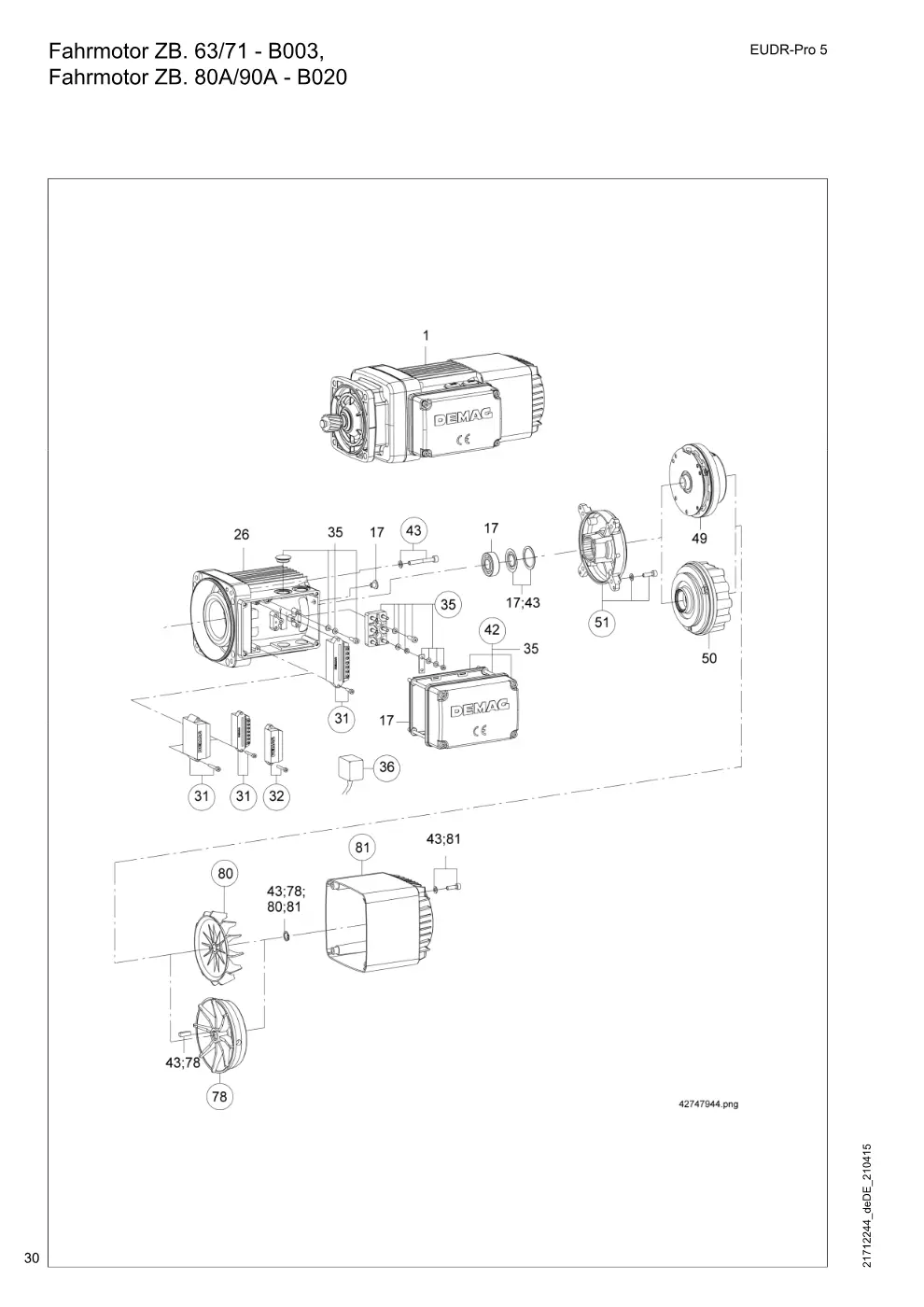

Fahrmotor ZB. 63/71 - B003, Fahrmotor ZB. 80A/90A - B020 (Seite 30)

Demag EUDR-Pro 5 – Fahrmotor ZB. 63/71 - B003, Fahrmotor ZB. 80A/90A - B020, Zeichnung Seite 30

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
17	Lagerungs- und Dichtungsset Z63/71	36687533	1
17	Lagerungs- und Dichtungsset Z80/90A	36646433	1
31	Bremsenansteuerung GE 3 A	26089084	1
31	Bremsenansteuerung GP 3 A	26089184	1
31	Bremsenansteuerung GE 1,5A	26089284 → 26089084	1
31	Bremsenansteuerung GP 1,5A	26089384 → 26089184	1
31	Bremsenansteuerung GS 1 AC	26089484	1
31	Bremsenansteuerung GF 0,8A	26094384	1
32	Stromrelais SE0,25-4,0A AC ZB. 63/71	26086484	1
32	Stromrelais SE 0,4-16A AC ZB. 80/90	26087084	1
32	Spannungsrelais VE 42-149V AC	26090184	1
32	Spannungsrelais VE 150-500V AC	26090284	1
35	Klemmenkastenset Z 63 / 71	79499233	1
35	Klemmenkastenset Z 80 / 90A	79499133	1
42	Deckel Klemmenkasten Z 63- 90	21882533	1
43	Montageteileset Z 63 / 71	34247033	1
43	Montageteileset Z 80 / 90A	34250333	1
51	Lagerschildset BS ZB 63/ 71	20867233	1
51	Lagerschildset BS ZB 80/ 90	21866233	1
78	Lüfterset Z63/71 schwer option	20871733	1
78	Lüfterset Z80/90A schwer option	21871733	1
80	Lüfterset Z63/71 leicht	20871533	1
80	Lüfterset Z80/90A leicht	21871533	1
81	Lüfterhaubenset ZB 63/ 71 kpl. (Teil-Nr. 80)	20874033	1
81	Lüfterhaubenset Z 63/ 71 kpl. (Teil-Nr. 80), DG, lang	20874133	1
81	Lüfterhaubenset ZB 80/90A kpl. (Teil-Nr. 80)	21874033	1
81	Lüfterhaubenset Z 80 kpl. (Teil-Nr. 80), DG, lang	21874133	1

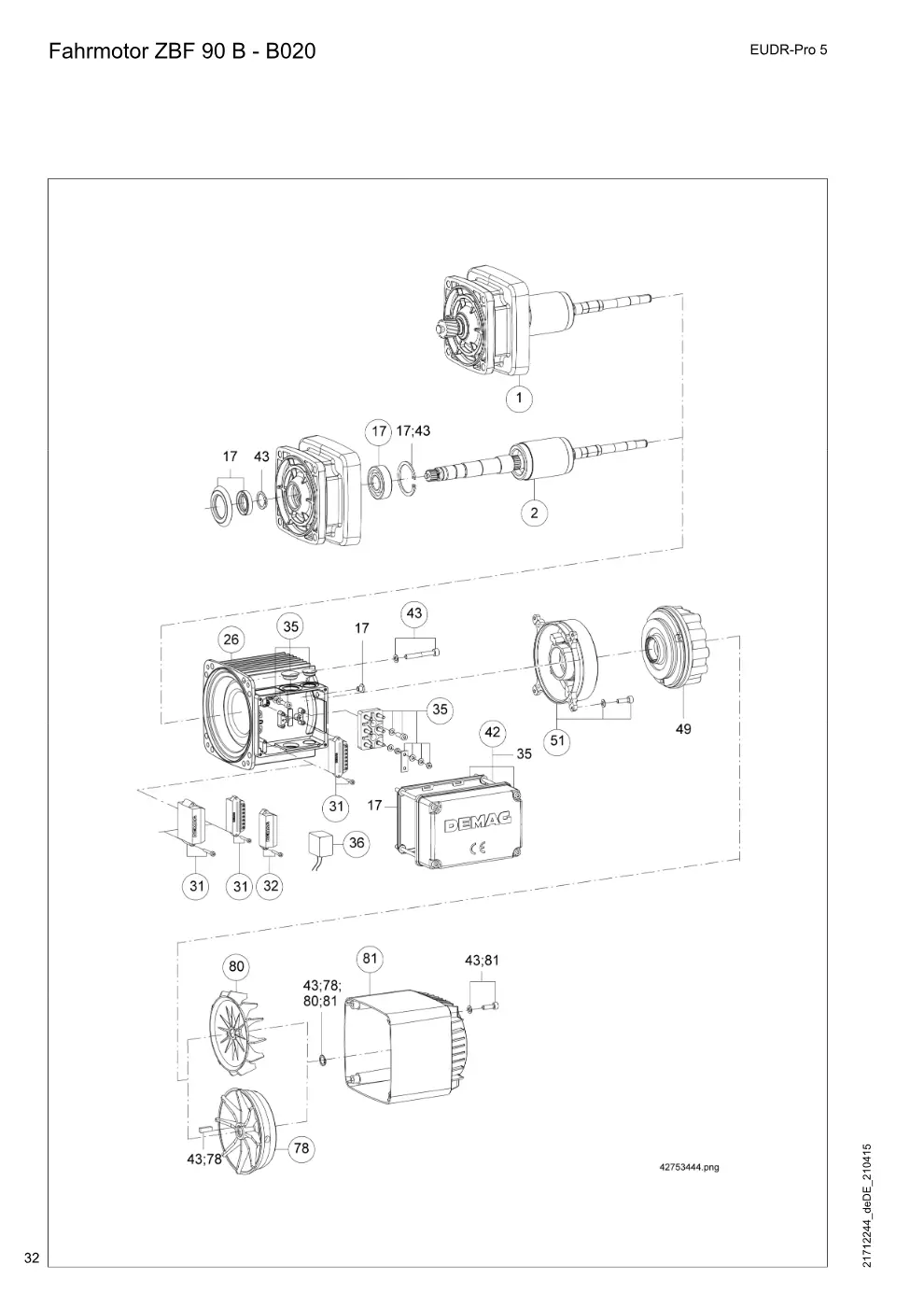

Fahrmotor ZBF 90 B - B020 (Seite 32)

Demag EUDR-Pro 5 – Fahrmotor ZBF 90 B - B020, Zeichnung Seite 32

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
17	Lagerungs- und Dichtungsset Z90B/100	36706533	1
31	Bremsenansteuerung GE 3 A	26089084	1
31	Bremsenansteuerung GP 3 A	26089184	1
31	Bremsenansteuerung GE 1,5A	26089284 → 26089084	1
31	Bremsenansteuerung GP 1,5A	26089384 → 26089184	1
31	Bremsenansteuerung GS 1 AC	26089484	1
31	Bremsenansteuerung GF 0,8A	26094384	1
32	Stromrelais SE 0,4-16A AC	26087084	1
32	Spannungsrelais VE 42-149V AC	26090184	1
32	Spannungsrelais VE 150-500V AC	26090284	1
35	Klemmenkastenset Z 90B/100	79499033	1
42	Deckel Klemmenkasten Z100	22882533	1
43	Montageteileset Z 90B/100	34243533	1
51	Lagerschildset BS ZB 90/100 B020	22866233	1
71	Drehgeber AG2 TTL5/24	20444284	1
71	Drehgeber AG3 HTL24/24	20444384	1
72	Anbauteile AG1-3/ Z100 Z 90 B	22848133	1
78	Lüfterset Z90/100 schwer option	22871733	1
80	Lüfterset Z90/100 leicht	22871533	1
81	Lüfterhaubenset ZB100 kpl. (Teil-Nr. 80)	22874033	1
81	Lüfterhaubenset Z100 kpl. (Teil-Nr. 80), DG, lang	22874133	1

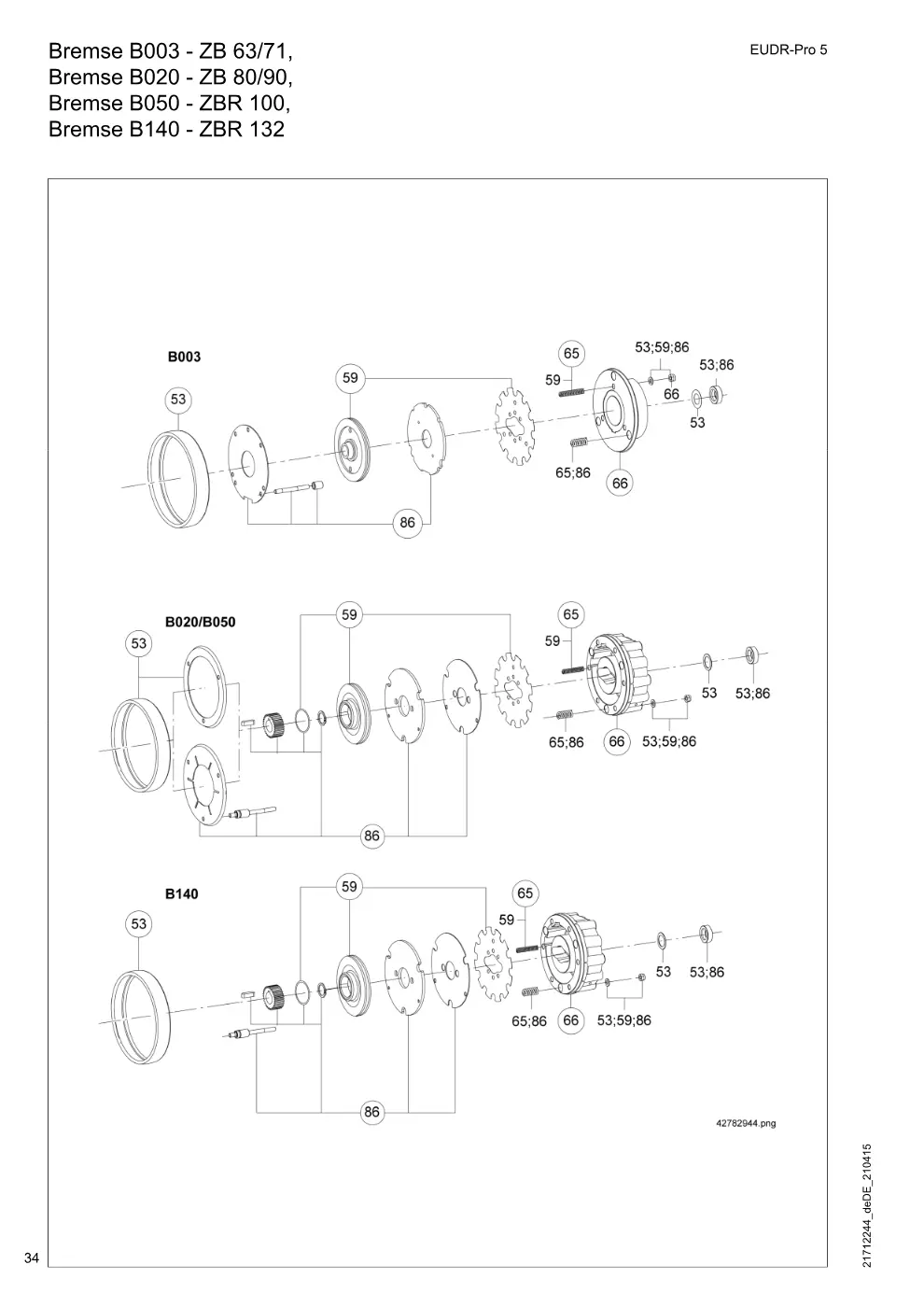

Bremse B003 - ZB 63/71, Bremse B020 - ZB 80/90, Bremse B050 - ZBR 100, (Seite 34)

Demag EUDR-Pro 5 – Bremse B003 - ZB 63/71, Bremse B020 - ZB 80/90, Bremse B050 - ZBR 100,, Zeichnung Seite 34

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
53	Abdeckband Br. IP55 B007 Option, ZBF 63/71	26003033	1
53	Abdeckband Br. IP55 B020 Option, ZBF 80	26023033	1
53	Abdeckband Br. IP55 B020 Option, ZB 90 B	26024033	1
53	Abdeckband Br.IP55 B050 Option, ZB. 100	26033033	1
59	Verschleißset B003	26096233	1
59	Verschleißset B020	26097533	1
59	Verschleißset B050	26098033	1
59	Verschleißset B140	26098433	1
59	Bremsfederset B003	26001033	1
59	Bremsfederset B020	26021033	1
59	Bremsfederset B050	26031033	1
59	Bremsfederset B140	26041033	1
66	Magnetkörperset B003 180V	26005033	1
66	Magnetkörperset B020 180V	26028533	1
66	Magnetkörperset B050 180V	26038533	1
66	Magnetkörperset B140 180VZ132	26048533	1
66	Magnetkörperset B003 SOND	26000133	1
66	Magnetkörperset B020 SOND	26029233	1
66	Magnetkörperset B050 SOND	26039233	1
66	Magnetkörperset B140 Z132SOND	26049233	1
86	Überholungsset B003	26096033	1
86	Überholungsset B020/ZB 80	26097133	1
86	Überholungsset B050/ZB100	26097633	1
86	Überholungsset B140/ZB132	26098133	1

Zum Ersatzteilshop · Partfinder · Alle Kategorien · Impressum · AGB · Datenschutz
Kran-Tec e.U., Lengau (Österreich) – autorisierter Händler für Demag-Ersatzteile. Zeichnungen und Positionen aus den Demag-Ersatzteillisten. Preise und Verfügbarkeit im Shop. Datenstand 20.10.2026.
