Demag EUDR-Pro 10 – Ersatzteilliste 21712344

Ersatzteilliste, Ausgabe 03/2015, Demag-Nr. 21712344 – 24 Zeichnungen, 228 Positionen mit Identnummer. Im Partfinder sehen Sie die Zeichnung, den Preis und legen das Teil in den Warenkorb.

Im Partfinder mit Zeichnung öffnen

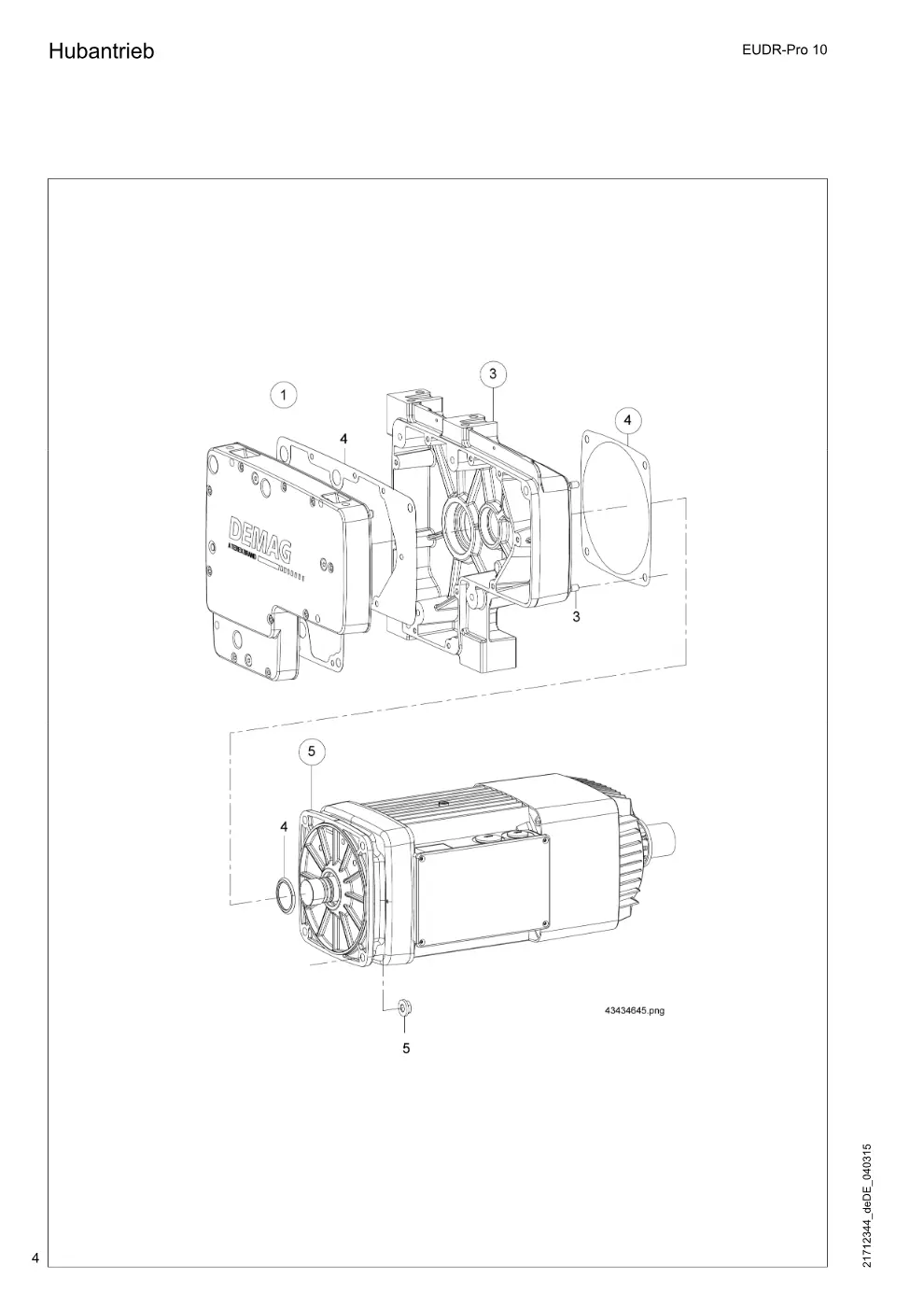

Hubantrieb (Seite 4)

Demag EUDR-Pro 10 – Hubantrieb, Zeichnung Seite 4

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Hubantrieb ZBR132D12/ 2V1 8/1,4 m/min, 1Am	70412233	1
1	Hubantrieb ZBR132D12/ 2V1 10/1,7 m/min, 2m, 3m, 4m	70411233	1
1	Hubantrieb ZBR132B 4 V2 0,4-9 m/min, 1Am	70415333	1
1	Hubantrieb ZBR132C 4 V2 1-18 m/min, 2m	70411333	1
1	Hubantrieb ZBR132B 4 V2 1-18 m/min, 3m, 4m	70415133	1
1	Hubantrieb ZBR132C 4 V3 1-18 m/min, 1Am	70415433	1
1	Hubantrieb ZBR132C 4 V3 1-25 m/min, 2m	70411433	1
1	Hubantrieb ZBR132C 4 V3 1-25 m/min, 3m, 4m	70415233	1
1	Hubantrieb ZBR132D12/ 2V1 4/0,7 m/min, 1Am	70412233	1
1	Hubantrieb ZBR132D12/ 2V1 5/0,8 m/min, 2m, 3m, 4m	70411233	1
1	Hubantrieb ZBR132B 4 V2 0,2-4,5 m/min, 1Am	70415333	1
1	Hubantrieb ZBR132C 4 V2 0,5-9 m/min, 2m	70411333	1
1	Hubantrieb ZBR132B 4 V2 0,5-9 m/min, 3m, 4m	70415133	1
1	Hubantrieb ZBR132C 4 V3 0,5/9 m/min, 1Am	70415433	1
1	Hubantrieb ZBR132C 4 V3 0,5-12,5 m/min, 2m	70411433	1
1	Hubantrieb ZBR132C 4 V3 0,5-12,5 m/min, 3m, 4m	70415233	1
3	Getriebegehäuseset FDR10	70418033	1
4	Dichtungsset DR10	70590033	1
5	Hubmotorset ZBR132D12/2V0 8/1,4 m/min, 1Am	70598933	1
5	Hubmotorset ZBR132D12/2V1 10/1,7 m/min, 2m, 3m, 4m	70590533	1
5	Hubmotorset ZBR132B 4 V2 0,4-9 m/min, 1Am	70585133	1
5	Hubmotorset ZBR132C 4 V2 1-18 m/min, 2m	70590633	1
5	Hubmotorset ZBR132B 4 V2 1-18 m/min, 3m, 4m	70585533	1
5	Hubmotorset ZBR132C 4 V3 1-18 m/min, 1Am	70585933	1
5	Hubmotorset ZBR132C 4 V3 1-25 m/min, 2m	70590733	1
5	Hubmotorset ZBR132C 4 V3 1-25 m/min, 3m, 4m	70585733	1
5	Hubmotorset ZBR132D12/2V0 4/0,7 m/min, 1Am	70598933	1
5	Hubmotorset ZBR132D12/2V1 5/0,8 m/min, 2m, 3m, 4m	70590533	1
5	Hubmotorset ZBR132B 4 V2 0,2-4,5 m/min, 1Am	70585133	1
5	Hubmotorset ZBR132C 4 V2 0,5-9 m/min, 2m	70590633	1
5	Hubmotorset ZBR132B 4 V2 0,5-9 m/min, 3m, 4m	70585533	1
5	Hubmotorset ZBR132C 4 V3 0,5/9 m/min, 1Am	70585933	1
5	Hubmotorset ZBR132C 4 V3 0,5-12,5 m/min, 2m	70590733	1
5	Hubmotorset ZBR132C 4 V3 0,5-12,5 m/min, 3m, 4m	70585733	1

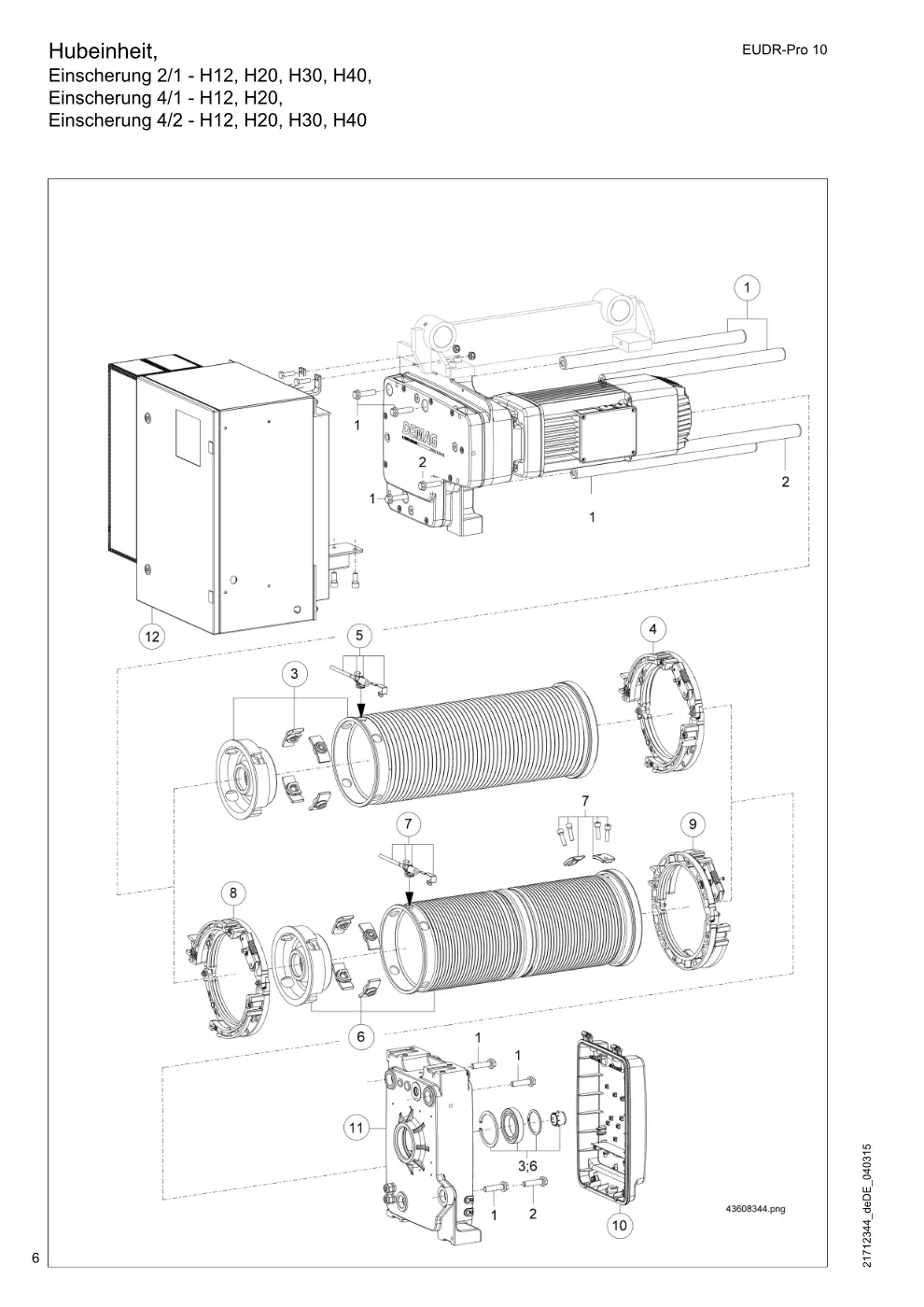

Hubeinheit, Einscherung 2/1 - H12, H20, H30, H40, Einscherung 4/1 - H12, H20, (Seite 6)

Demag EUDR-Pro 10 – Hubeinheit, Einscherung 2/1 - H12, H20, H30, H40, Einscherung 4/1 - H12, H20,, Zeichnung Seite 6

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Bolzenset DR10 H12	70590833	1
1	Bolzenset DR10 H20	70590933	1
1	Bolzenset DR10 H30	70599533	1
1	Bolzenset DR10 H40	70594333	1
2	Bolzenset FDR10 H12 für Seilkeiltraverse/Oberflasche/ Ausgleichsrolle	70404033	1
2	Bolzenset FDR10 H20 für Seilkeiltraverse/Oberflasche/ Ausgleichsrolle	70404133	1
2	Bolzenset FDR10 H30 für Seilkeiltraverse/Oberflasche/ Ausgleichsrolle	70404333	1
2	Bolzenset FDR 10 H40 für Seilkeiltraverse/Oberflasche/ Ausgleichsrolle	70404233	1
3	Seiltrommel einrillig DR10 H12 13L	70576033	1
3	Seiltrommel einrillig DR10 H20 13L	70576133	1
3	Seiltrommel einrillig DR10 H30 13L	70576233	1
3	Seiltrommel einrillig DR10 H40 13L	70576333	1
4	Seilführungsset links FDR 10/13	70486233	1
4	Seilführungsset links FDR 10/13V verstärkt	70447033	1
5	Drahtseilset DR10 H12 2/1 1Am, 2m	70595833	1
5	Drahtseilset DR10 H12 2/1 3m, 4m	70599633	1
5	Drahtseilset DR10 13 H12 4/1 1Am, 2m	70596133	1
5	Drahtseilset DR10 13 H12 4/1 3m, 4m	70599833	1
5	Drahtseilset DR10 H20 2/1 1Am, 2m	70595933	1
5	Drahtseilset DR10 H20 2/1 3m, 4m	70599733	1
5	Drahtseilset DR10 13 H20 4/1 1Am, 2m	70596233	1
5	Drahtseilset DR10 13 H20 4/1 3m, 4m	70599933	1
5	Drahtseilset DR10 H30 2/1 1Am, 2m, 3m, 4m	75205033	1
5	Drahtseilset DR10 13 H30 4/1 1Am, 2m	70570233	1
5	Drahtseilset DR10 13 H30 4/1 3m, 4m	70570433	1
5	Drahtseilset DR10 13 H40 4/1 1Am, 2m	70596033	1
5	Drahtseilset DR10 13 H40 4/1 3m, 4m	70596333	1
6	Seiltrommel zweirillig DR10 H12 9L/R	70576533	1
6	Seiltrommel zweirillig DR10 H20 9L/R	70576633	1
6	Seiltrommel zweirillig DR10 H30 9L/R	70576733	1
6	Seiltrommel zweirillig DR10 H40 9L/R	70576833	1
7	Drahtseilset DR10 9 H12 4/2 1Am	70495333	1
7	Drahtseilset DR10 9 H12 4/2 2m, 3m, 4m	70596433	1
7	Drahtseilset DR10 9 H20 4/2 1Am	70495533	1
7	Drahtseilset DR10 9 H20 4/2 2m, 3m, 4m	70596533	1
7	Drahtseilset DR10 9 H30 4/2 1Am	70495733	1
7	Drahtseilset DR10 9 H30 4/2 2m, 3m, 4m	70472433	1
7	Drahtseilset DR10 9 H40 4/2 1Am	70495933	1
7	Drahtseilset DR10 9 H40 4/2 2m, 3m, 4m	70596633	1
8	Seilführungsset links FDR 10/ 9	70488033	1
8	Seilführungsset links FDR 10/ 9V verstärkt	70447233	1
9	Seilführungsset rechts FDR 10/ 9	70488233	1
9	Seilführungsset rechts FDR 10/ 9V Elektrische Bauteile verstärkt	70447433	1
11	Gehäuse Elektrik DR10	70428033	1

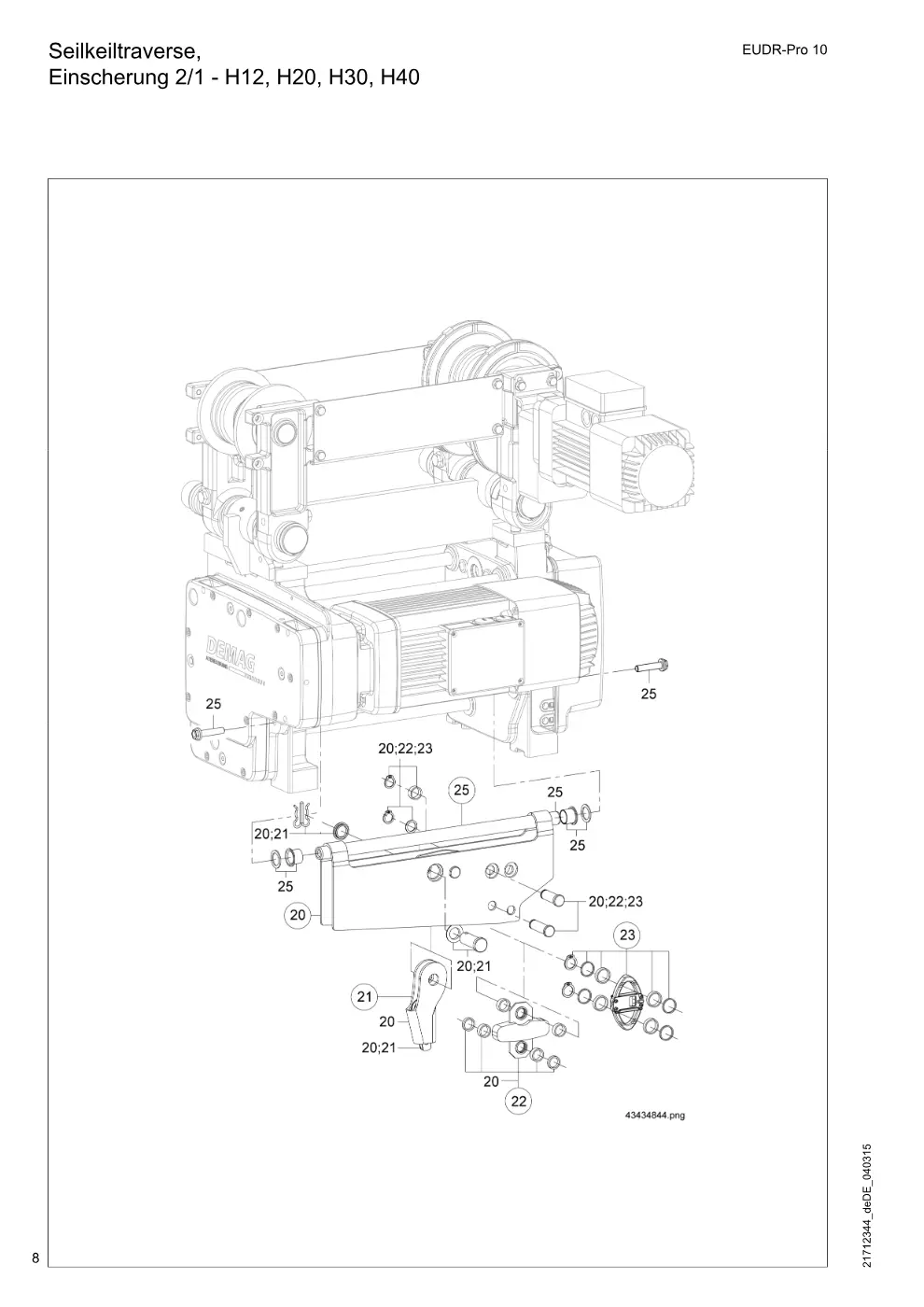

Seilkeiltraverse, Einscherung 2/1 - H12, H20, H30, H40 (Seite 8)

Demag EUDR-Pro 10 – Seilkeiltraverse, Einscherung 2/1 - H12, H20, H30, H40, Zeichnung Seite 8

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
20	Traverse Überlastsichrg. MGS H12 2/1 1A 1Am	75208133	1
20	Traverse Überlastsichrg. MGS H12 4/1 2m 2/1	47989033	1
20	Traverse Überlastsichrg. MGS H12 4/1 3m 2/1	47989133	1
20	Traverse Überlastsichrg. MGS H12 4/1 4m 2/1	47989233	1
20	Traverse Überlastsichrg. MGS H20 1Am	75208233	1
20	Traverse Überlastsichrg. MGS H20 4/1 2m 2/1	47989333	1
20	Traverse Überlastsichrg. MGS H20 4/1 3m 2/1	47989433	1
20	Traverse Überlastsichrg. MGS H20 4/1 4m 2/1	47989533	1
20	Traverse Überlastsichrg. MGS H30 2/1 1Am	47980033	1
20	Traverse Überlastsichrg. MGS H30 2/1 2m	47980133	1
20	Traverse Überlastsichrg. MGS H30 2/1 3m	47980233	1
20	Traverse Überlastsichrg. MGS H30 2/1 4m	47980333	1
20	Traverse Überlastsichrg. MGS H40 2/1 1Am	47980433	1
20	Traverse Überlastsichrg. MGS H40 2/1 2m	47980533	1
20	Traverse Überlastsichrg. MGS H40 2/1 3m	47980633	1
20	Traverse Überlastsichrg. MGS H40 2/1 4m	47980733	1
20	Seilkeiltraverse H12 4/1 ZMS 2/1, 1Am, 2m, 3m	70594633	1
20	Seilkeiltraverse H12 4/1 ZMS 2/1, 4m	70594433	1
20	Seilkeiltraverse H20 4/1 ZMS 2/1, 1Am, 2m, 3m	70594733	1
20	Seilkeiltraverse H20 4/1 ZMS 2/1, 4m	70594533	1
20	Seilkeiltraverse FDR10 H30 2/1, ZMS	71227433	1
20	Seilkeiltraverse FDR10 H40 2/1, ZMS	71227933	1
21	Seiltaschenset DR10	70591733	1
22	Zugmessstab Set ZMS DR10 1Am 2/1	70580333	1
22	Zugmessstab Set ZMS DR10 2/1 2m, 3m, 4m	70591833	1
23	Überlastabschaltung DR 10 1Am	71913033	1
23	Überlastabschaltung DR 10 2m	71912733	1
23	Überlastabschaltung DR 10 3m	71912833	1
23	Überlastabschaltung DR 10 4m	71912933	1
25	Bolzenset FDR10 H12	70404033	1
25	Bolzenset FDR10 H20	70404133	1
25	Bolzenset FDR10 H30	70404333	1
25	Bolzenset FDR 10 H40	70404233	1

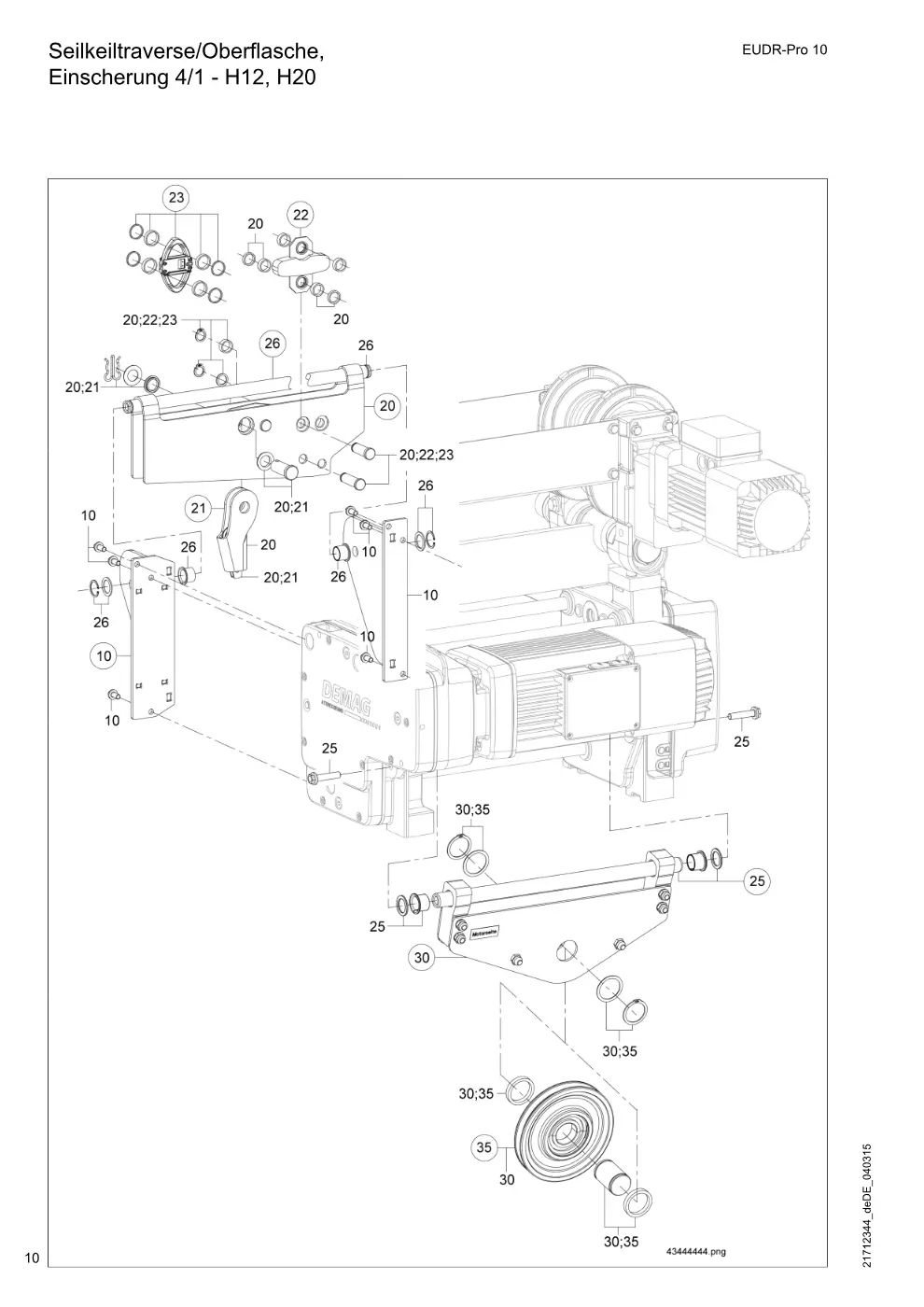

Seilkeiltraverse/Oberflasche, Einscherung 4/1 - H12, H20 (Seite 10)

Demag EUDR-Pro 10 – Seilkeiltraverse/Oberflasche, Einscherung 4/1 - H12, H20, Zeichnung Seite 10

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
20	Traverse Überlastsichrg. MGS H12 2/1 1A	75208133	1
20	Traverse Überlastsichrg. MGS H12 4/1 2m	47989033	1
20	Traverse Überlastsichrg. MGS H12 4/1 3m	47989133	1
20	Traverse Überlastsichrg. MGS H12 4/1 4m	47989233	1
20	Traverse Überlastsichrg. MGS H20 1Am	75208233	1
20	Traverse Überlastsichrg. MGS H20 4/1 2m	47989333	1
20	Traverse Überlastsichrg. MGS H20 4/1 3m	47989433	1
20	Traverse Überlastsichrg. MGS H20 4/1 4m	47989533	1
21	Seiltaschenset DR10	70591733	1
22	Zugmessstab Set ZMS DR10 1Am	70580433	1
22	Zugmessstab Set ZMS DR10 4/1 2m, 3m, 4m	70591433	1
23	Überlastabschaltung DR 10 1Am	71913033	1
23	Überlastabschaltung DR 10 2m	71912733	1
23	Überlastabschaltung DR 10 3m	71912833	1
23	Überlastabschaltung DR 10 4m	71912933	1
25	Bolzenset FDR10 H12	70404033	1
25	Bolzenset FDR10 H20	70404133	1
26	Bolzenset FDR10 4/1	75208533	1
26	Bolzenset FDR10 4/1	71229533	1
30	Oberflasche FDR10 H12 1Am, 2m, 3m	71220433	1
30	Oberflasche FDR10 H12 4m	71225733	1
30	Oberflasche FDR10 H20 1Am, 2m, 3m	71220533	1
30	Oberflasche FDR10 H20 4m	71225833	1
35	Seilrollenset DR10 4/1 1Am, 2m, 3m	70595233	1
35	Seilrollenset DR10 4/1 4m	70595333	1

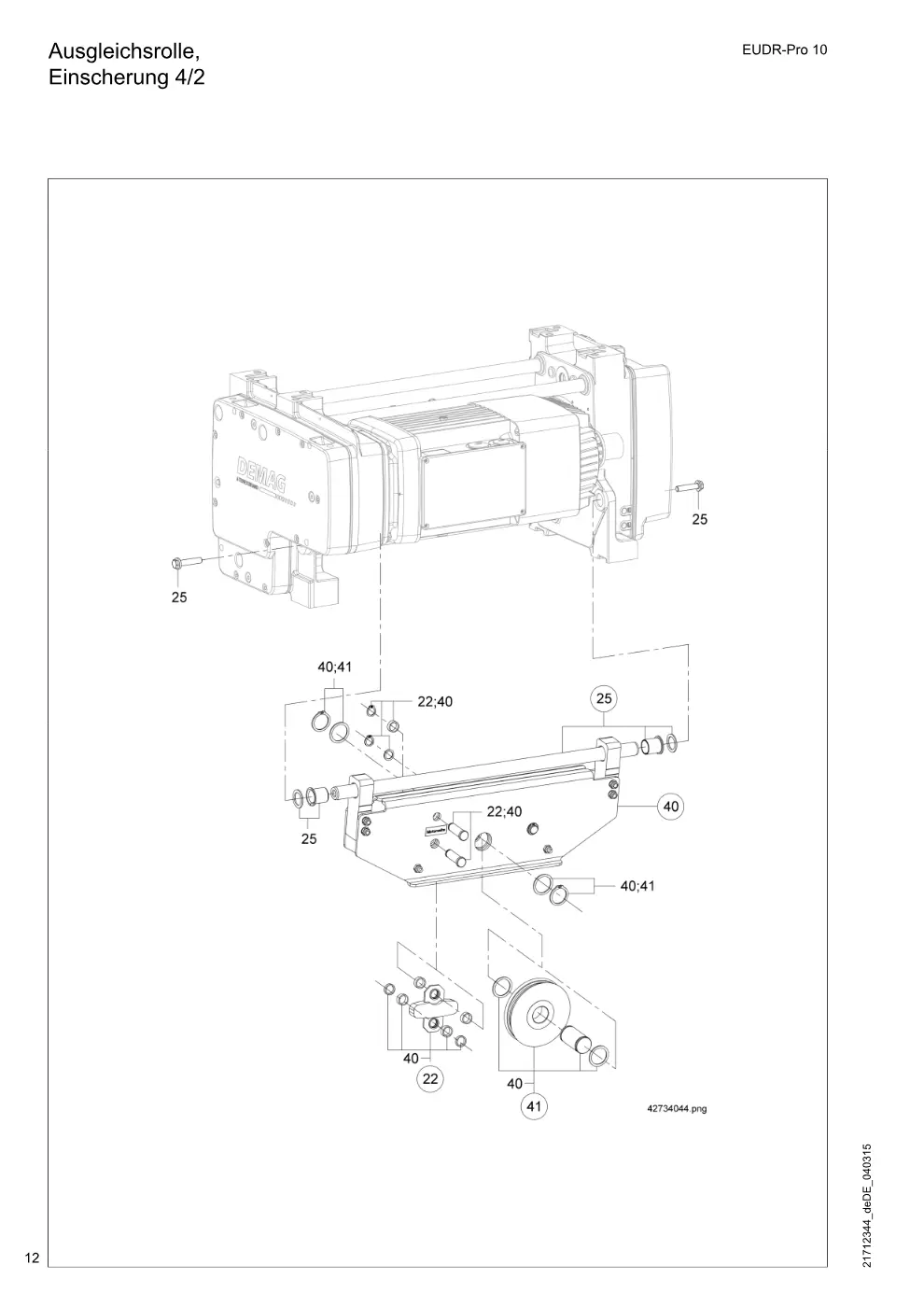

Ausgleichsrolle, Einscherung 4/2 (Seite 12)

Demag EUDR-Pro 10 – Ausgleichsrolle, Einscherung 4/2, Zeichnung Seite 12

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
22	Zugmessstab Set ZMS DR10 2/1 4/2	70591833	1
25	Bolzenset FDR10 H12	70404033	1
25	Bolzenset FDR10 H20	70404133	1
25	Bolzenset FDR10 H30	70404333	1
25	Bolzenset FDR 10 H40	70404233	1
40	Ausgleichsrolle FDR10 H12	71222933	1
40	Ausgleichsrolle FDR10 H20	71223433	1
40	Ausgleichsrolle FDR10 H30	71225533	1
40	Ausgleichsrolle FDR10 H40	71228533	1
41	Seilrollenset DR10 4/2	70595433	1

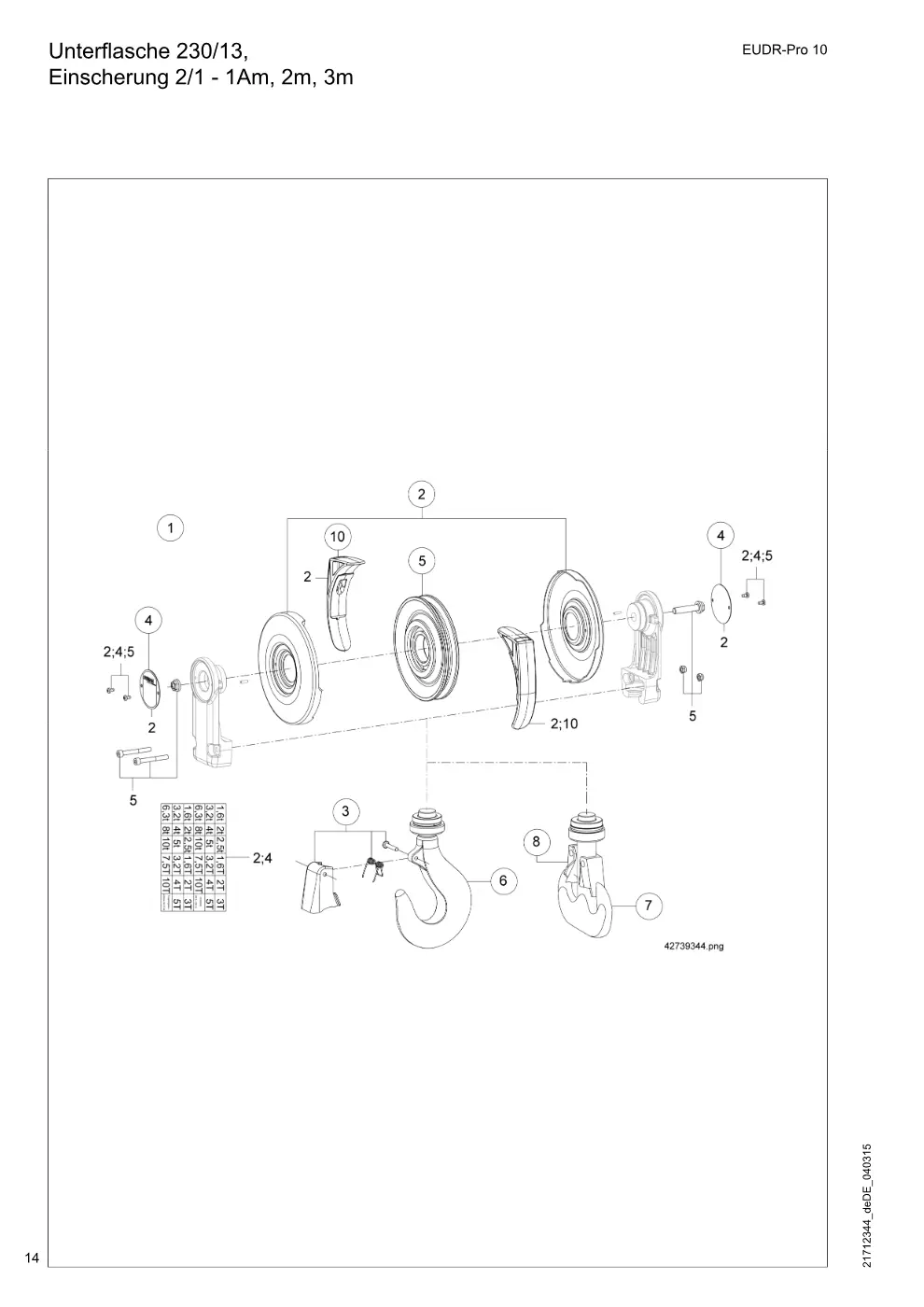

Unterflasche 230/13, Einscherung 2/1 - 1Am, 2m, 3m (Seite 14)

Demag EUDR-Pro 10 – Unterflasche 230/13, Einscherung 2/1 - 1Am, 2m, 3m, Zeichnung Seite 14

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Unterflasche 1-rollig 230/13	71321033	1
2	Seilrollenhaube Set 2/1 kpl. (Teil-Nr. 4, 10)	70598033	1
3	Hakenmaulsicherung 2,5	34182633	1
4	Traglastschildset Neutral	71389033	1
5	Seilrollenset DR10 2/1	70585233	1
6	Einfachhaken 1/1-RSN 2,5-T kpl. (Teil-Nr.	70398433	1
7	Doppellasthaken 1/1-RSN 2,5-T kpl. (Teil-Nr.	71293033	1
8	Hakenmaulsicherung E 1 /D 1- 2	34187433	1
10	Seilrollenabdeckung Set 230	71314533	1

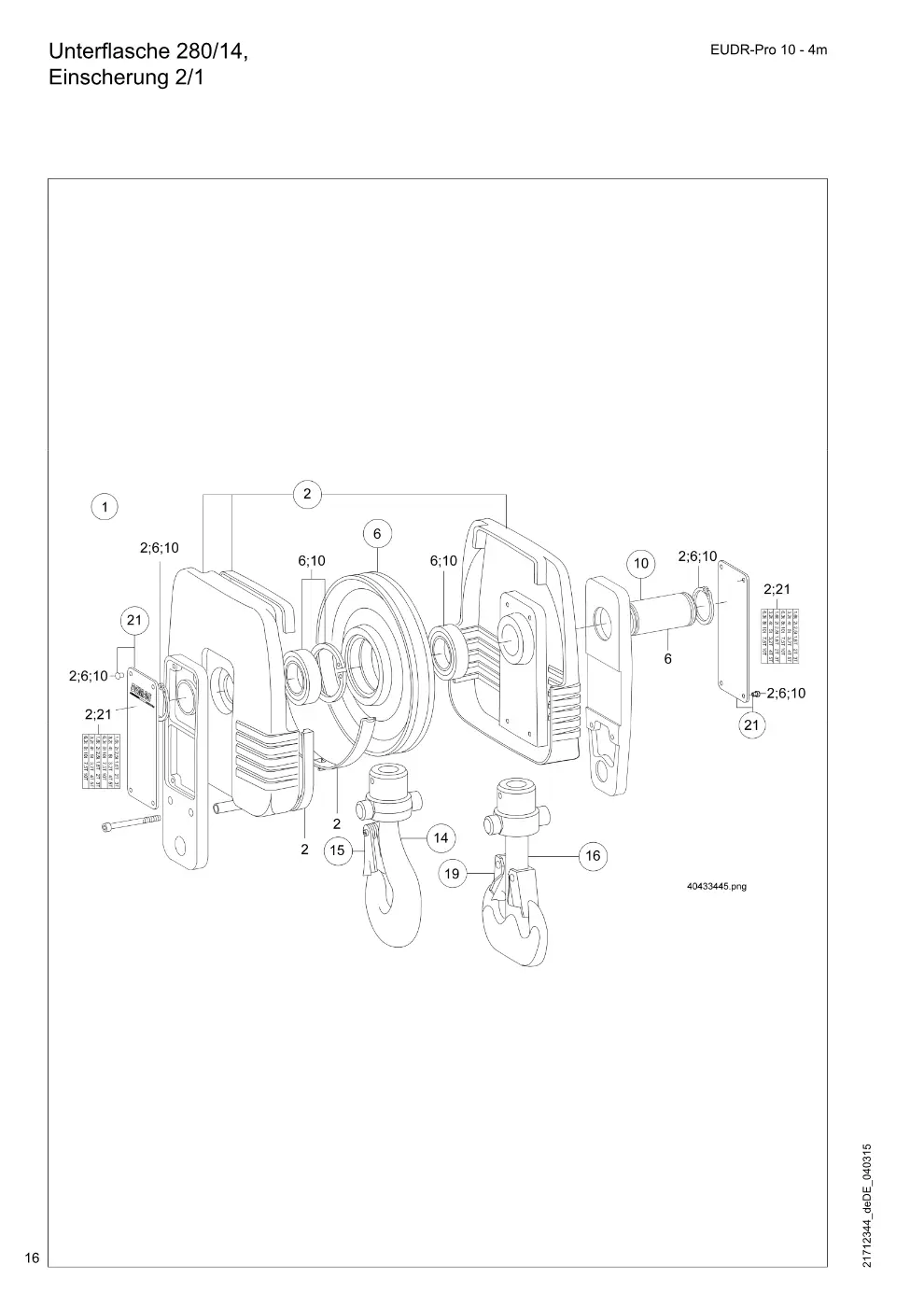

Unterflasche 280/14, Einscherung 2/1 (Seite 16)

Demag EUDR-Pro 10 – Unterflasche 280/14, Einscherung 2/1, Zeichnung Seite 16

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Unterflasche 1-rollig 280/14	82921933	1
2	Seilrollenhaube Set 2/1 4m kpl. (Teil-Nr. 21)	70587933	1
6	Seilrollenset DR10 2/1	70585333	1
10	Unterflaschenbolzen DH400	82920933	1
14	Einfachhaken mit Traverse BSN 2,5T kpl. (Teil-Nr. 15)	15084333	1
15	Hakenmaulsicherung 2,5	34182633	1
16	Doppellasthaken mit Traverse BSN 2,5-T kpl. (Teil-Nr. 19)	15084533	1
19	Hakenmaulsicherung E 1 /D 1- 2	34187433	1
21	Traglastschildset Neutral	71390033	1

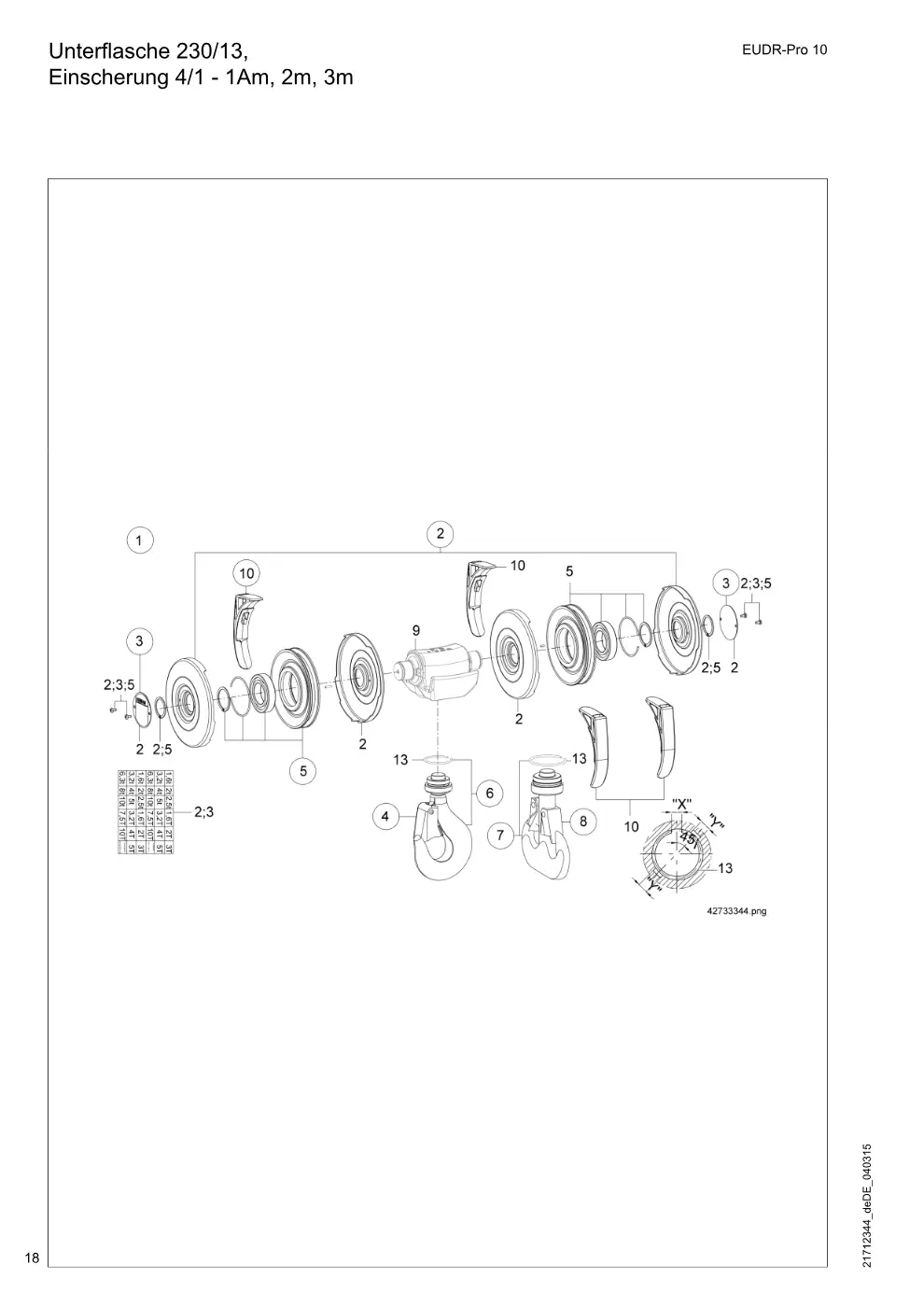

Unterflasche 230/13, Einscherung 4/1 - 1Am, 2m, 3m (Seite 18)

Demag EUDR-Pro 10 – Unterflasche 230/13, Einscherung 4/1 - 1Am, 2m, 3m, Zeichnung Seite 18

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Unterflasche 2-rollig 230/13	71323033	1
2	Seilrollenhaube Set 4/1 kpl. (Teil-Nr. 3, 10)	70598133	1
3	Traglastschildset Neutral	71389033	1
4	Hakenmaulsicherung 4	34182733	1
5	Seilrollenset DR10 4/1	70595233	1
6	Einfachhaken 1/1-RSN 4 -T kpl. (Teil-Nr.	70598433	1
7	Doppellasthaken 1/1-RSN 4 -T kpl. (Teil-Nr.	71295033	1
8	Hakenmaulsicherung E 2- 4/D 4- 5	34187733	1
10	Seilrollenabdeckung Set 230	71314533	1

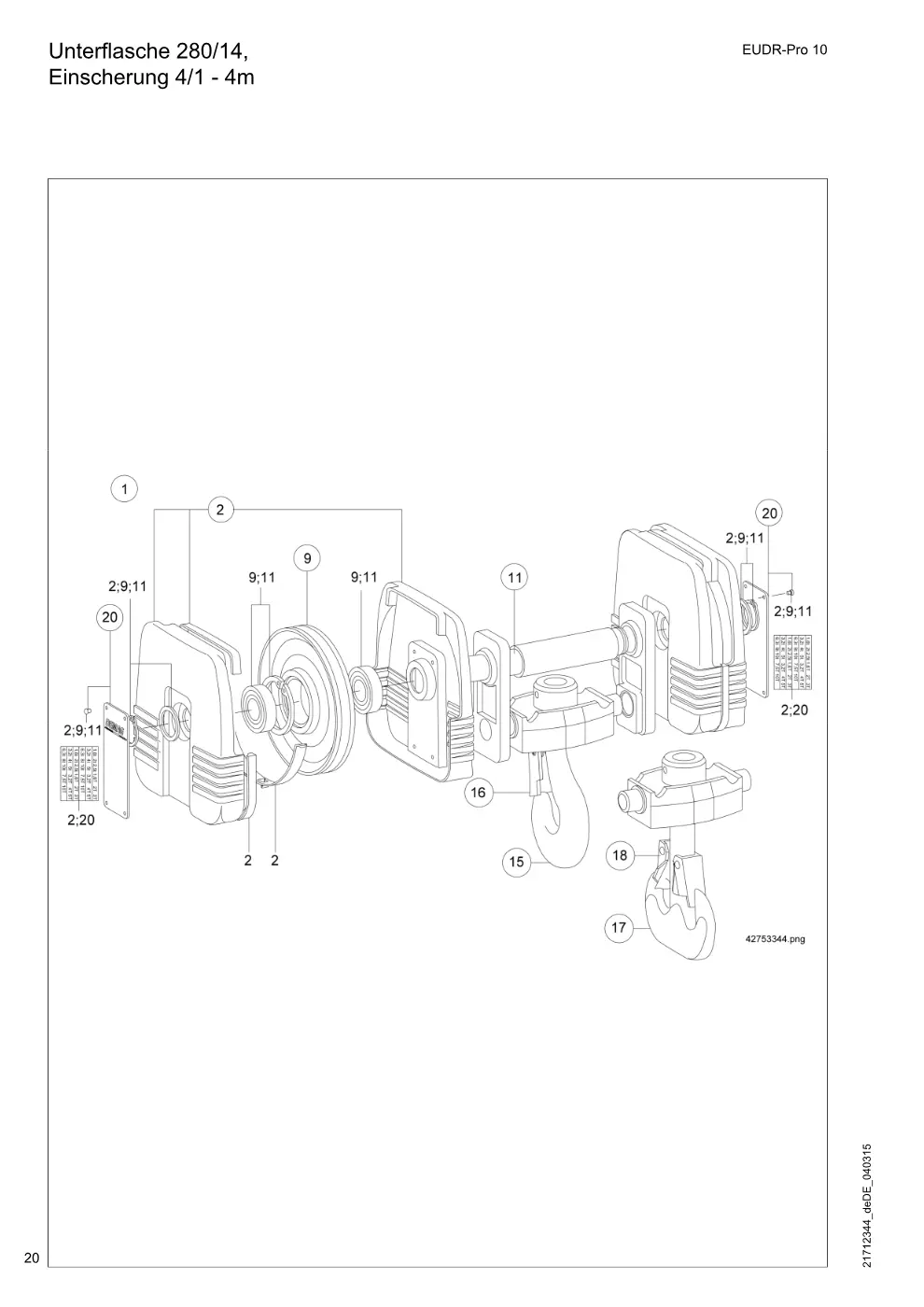

Unterflasche 280/14, Einscherung 4/1 - 4m (Seite 20)

Demag EUDR-Pro 10 – Unterflasche 280/14, Einscherung 4/1 - 4m, Zeichnung Seite 20

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Unterflasche 2-rollig 280/14	82926033	1
2	Seilrollenhaube Set 4/1 4m kpl. (Teil-Nr. 20)	70598333	1
3	Seilrollenset DR10 4/1 4m	70595333	1
11	Bolzenset 280 55x369 4/1	47932333	1
15	Einfachhaken mit Traverse GSN 5 S kpl. (Teil-Nr. 16)	82926133	1
16	Hakenmaulsicherung E 5 /D 6	34187933	1
17	Doppellasthaken mit Traverse BSN 5 -S kpl. (Teil-Nr. 18)	82926933	1
18	Hakenmaulsicherung E 2- 4/D 4- 5	34187733	1
20	Traglastschildset Neutral	71390033	1

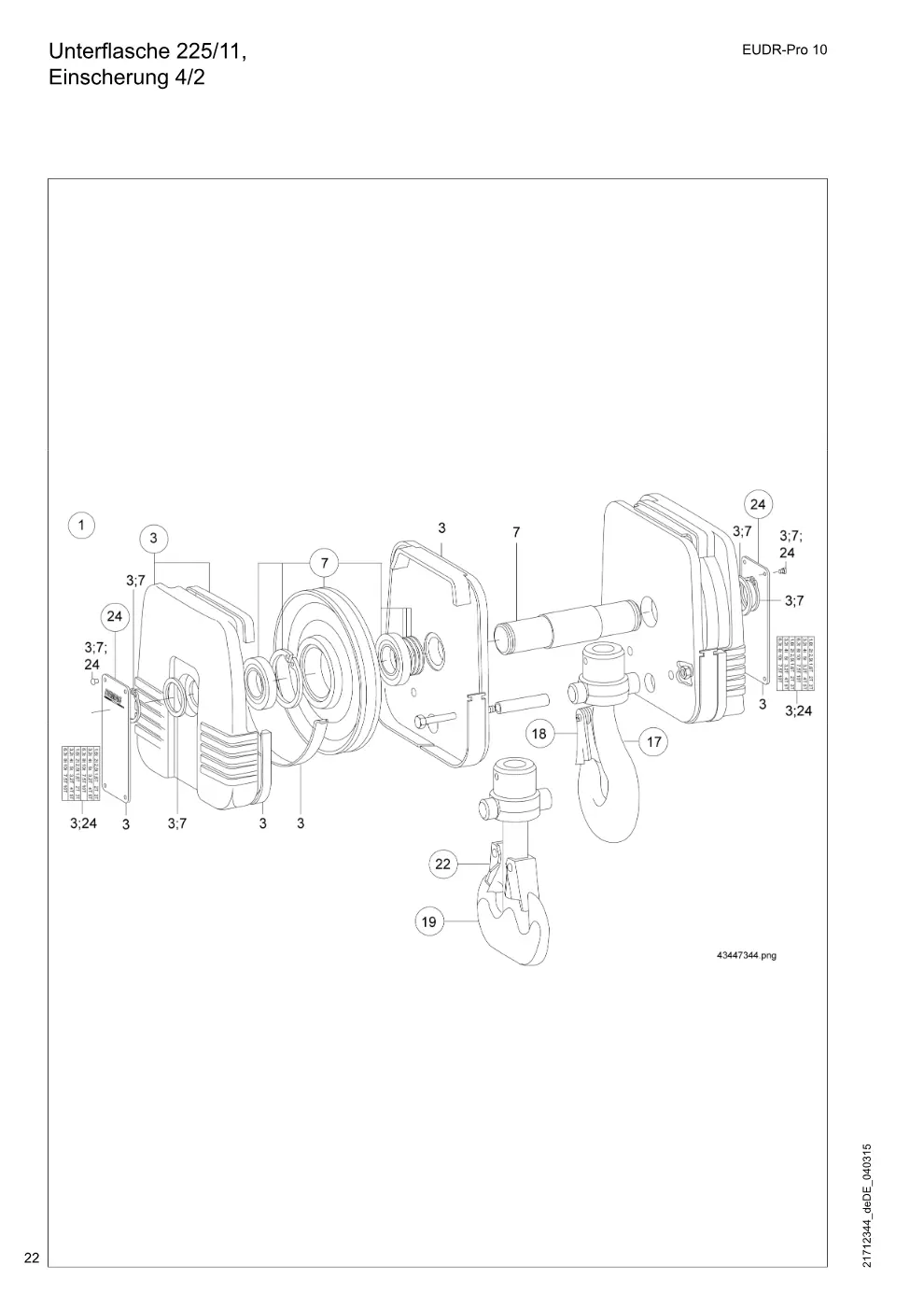

Unterflasche 225/11, Einscherung 4/2 (Seite 22)

Demag EUDR-Pro 10 – Unterflasche 225/11, Einscherung 4/2, Zeichnung Seite 22

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Unterflasche 2-rollig 225/11	82926833	1
3	Seilrollenhaube Set 4/1, 4/2 kpl. (Teil-Nr. 24)	70598233	1
7	Seilrollenset DR10 4/2	70595433	1
17	Einfachhaken mit Traverse BSN 2,5T kpl. (Teil-Nr. 18)	15084333	1
18	Hakenmaulsicherung 2,5	34182633	1
19	Doppellasthaken mit Traverse BSN 2,5-T kpl. (Teil-Nr. 22)	15084533	1
22	Hakenmaulsicherung E 1 /D 1- 2	34187433	1
24	Traglastschildset Neutral	71390033	1

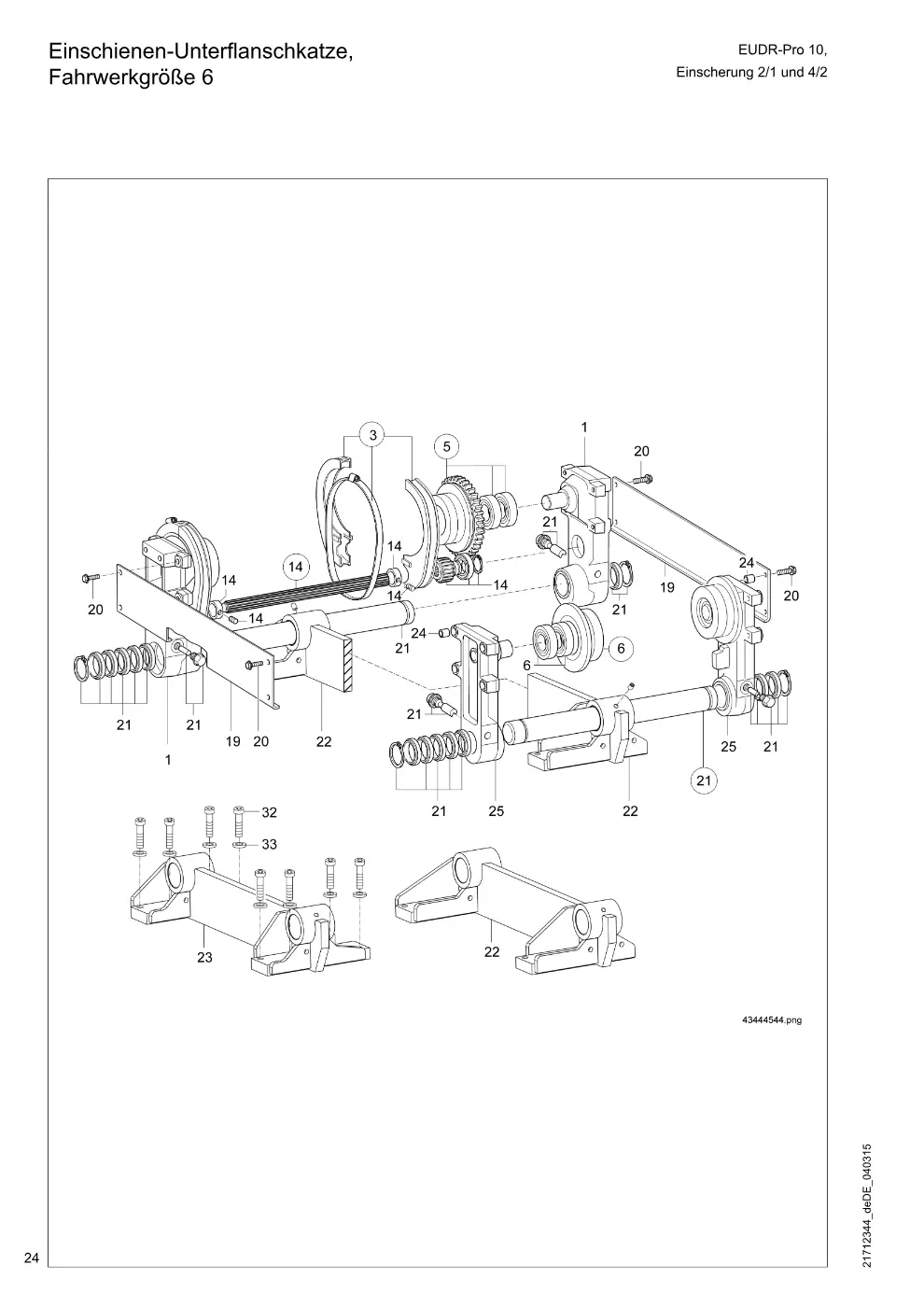

Einschienen-Unterflanschkatze, Fahrwerkgröße 6 (Seite 24)

Demag EUDR-Pro 10 – Einschienen-Unterflanschkatze, Fahrwerkgröße 6, Zeichnung Seite 24

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Holm A Mit Bolzen	83121944	2
3	Haubenset Fahrwerk	59549433	2
5	Laufrad zylindrisch 125 1SPK MZ	83023044	2
5	Laufrad kegelig 125 1SPK MZ	83023544	2
6	Laufrad zylindrisch 125 1SPK OZ	83024044	2
6	Laufrad kegelig 125 1SPK OZ	83024544	2
14	Ritzelwellenset N25/W25x465 Flb. 119 - 165 mm, AMK 10	75210833	1
14	Ritzelwellenset N25/W25x545 Flb. 166 - 245 mm, AMK 10	75210933	1
14	Ritzelwellenset N25/W25x635 Flb. 246 - 335 mm, AMK 10	75211033	1
20	Sicherungsschraube M10X30 VB.RIPP	10011498	8
21	Tragbolzenset EUDH GR 6 Flb. 119 - 165 mm	83027833	1
21	Tragbolzenset EUDH GR 6 Flb. 166 - 245 mm	83027933	1
21	Tragbolzenset EUDH GR 6 Flb. 246 - 305 mm	83028033	1
24	Spannstift 13 X 12	34578399	8
25	Holm mit Bolzen NA UDH 6	83122444	2
26	Gewindestift M10 X 16	32751499	2
32	Innensechskantzyl.Schraube M12 X 45	32159099	8
33	Scheibe 13 X 20 X 2	15159599	8

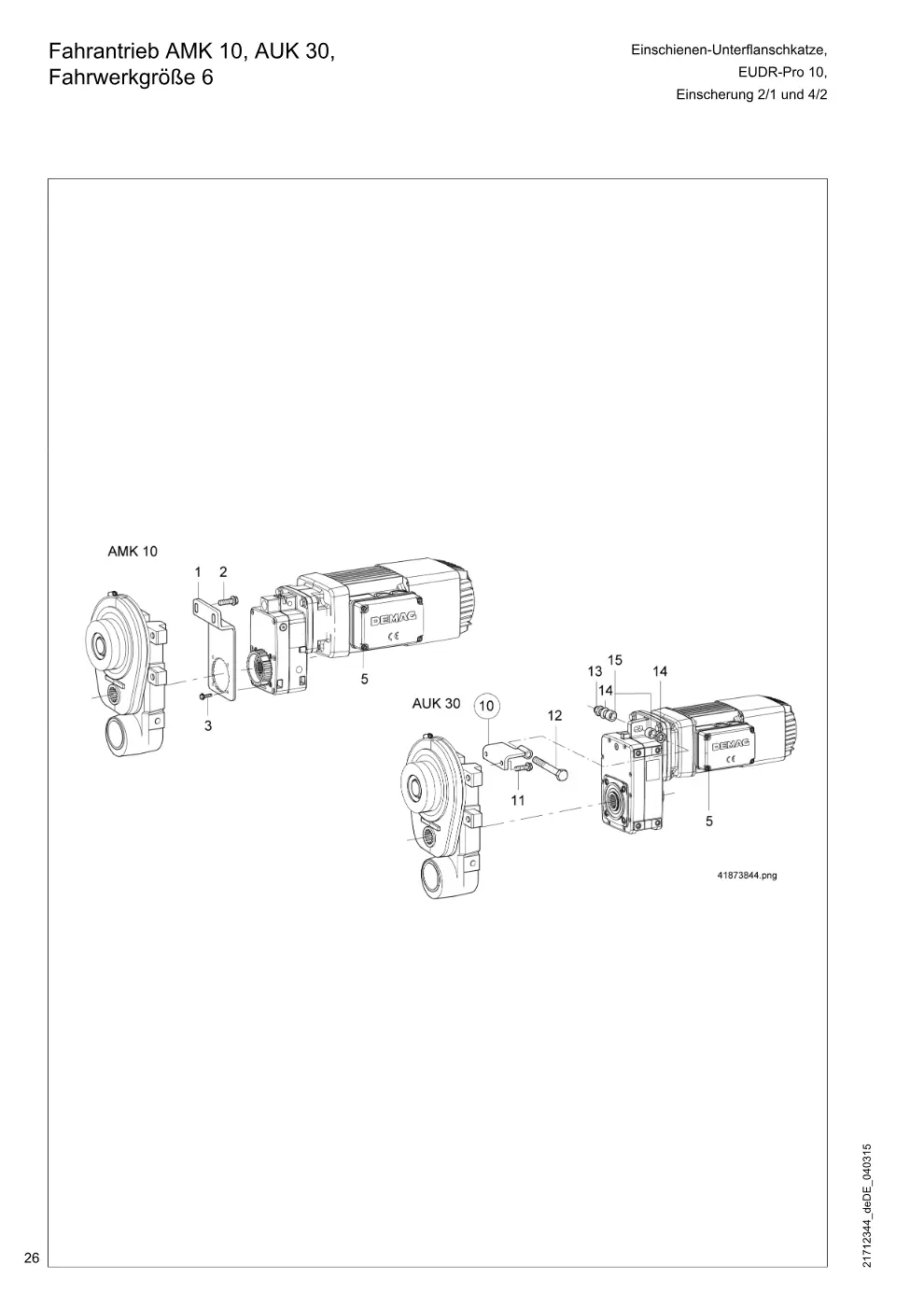

Fahrantrieb AMK 10, AUK 30, Einschienen-Unterflanschkatze, Fahrwerkgröße 6 (Seite 26)

Demag EUDR-Pro 10 – Fahrantrieb AMK 10, AUK 30, Einschienen-Unterflanschkatze, Fahrwerkgröße 6, Zeichnung Seite 26

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Drehmomentstütze GR.6-10 A20 AMK 10	83120944	1
2	Sicherungsschraube M10X20 VB.RIPP AMK 10	10011198	1
3	Innensechskantzyl.Schraube M 8 X 18 AMK 10	31923999	1
5	Antrieb AMK10DD M0 25 25,7 ZBF 63 A 8/2-B003, 3,2-6,3t	84504046	1
5	Antrieb AMK10DD M0 25 15,7 ZBF 71 A 8/2-B003, 3,2-5,0t	84504646	1
5	Antrieb AMK10DD M0 25 15,7 ZBF 80 A 8/2-B020, 6,3t	84505146	1
5	Antrieb AMK10DD M0 25 10,5 ZBF 71 A 8/2-B003, 3,2t	84504746	1
5	Antrieb AMK10DD M0 25 10,5 ZBF 80 A 8/2-B020, 4,0t	84505246	1
5	Antrieb AUK30DDB14 30 10,1 ZBF 90 B 8/2-B020, 5,0-6,3t	84515246	1
5	Antrieb AMK10DD M0 25 8,3 ZBF 80 A 8/2-B020, 1,6-3,2t	84505346	1
5	Antrieb AUK30DDB14 30 7,8 ZBF 90 A 8/2-B020, 4,0-6,3t	84515146	1
10	Drehmomentstütze AUK30/EUDH AUK 30, kpl. (Teil-Nr. 11 - 15)	83127544	1
11	Sicherungsschraube M10X20 VB.RIPP AUK 30	10011198	1
12	Sechskantschraube M12 X100 AUK 30	15049499	1
13	Sicherungsmutter V M12 AUK 30	33461244	1
14	Scheibe 13 X 35 X 5 AUK 30	16062399	1
15	Federelement 13 X35X12 AUK 30	81120444	1

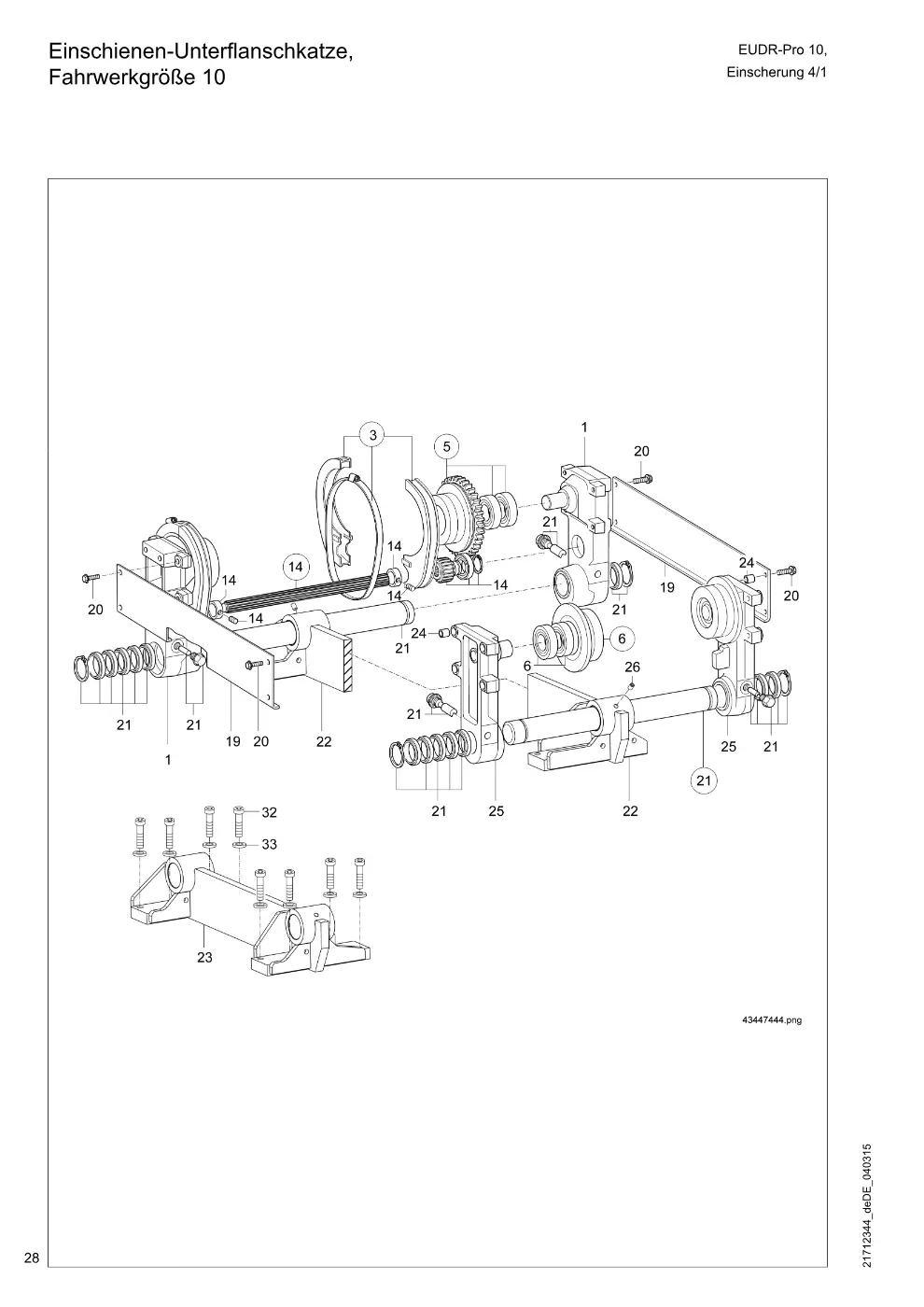

Einschienen-Unterflanschkatze, Fahrwerkgröße 10 (Seite 28)

Demag EUDR-Pro 10 – Einschienen-Unterflanschkatze, Fahrwerkgröße 10, Zeichnung Seite 28

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Holm mit Bolzen A UDH10	83131444	2
3	Haubenset Fahrwerk	83038133	2
5	Laufrad zylindrisch 160 1SPK MZ	83093444	2
5	Laufrad kegelig 160 1SPK MZ	83093344	2
6	Laufrad zylindrisch 160 1SPK OZ	83094444	2
6	Laufrad kegelig 160 1SPK OZ	83094344	2
14	Ritzelwellenset N30/W30x560 Flb. 149 - 225 mm, AMK 20, AUK 30	75211333	1
14	Ritzelwellenset N30/W30x650 Flb. 226 - 315 mm, AMK 20, AUK 30	75211433	1
20	Sicherungsschraube M12X35 VB.RIPP	34276444	8
21	Tragbolzenset EUDH GR10 Flb. 149 - 225 mm, AMK 20, AUK 30	83037933	1
21	Tragbolzenset EUDH GR10 Flb. 226 - 315 mm, AMK 20, AUK 30	83038033	1
24	Spannstift 16 X 18	34547399	8
25	Holm mit Bolzen NA UDH10	83132444	2
26	Gewindestift M16 X 20	15065599	2
32	Innensechskantzyl.Schraube M16 X 60	31928999	8
33	Scheibe A17 x 30 x3	34054299	8

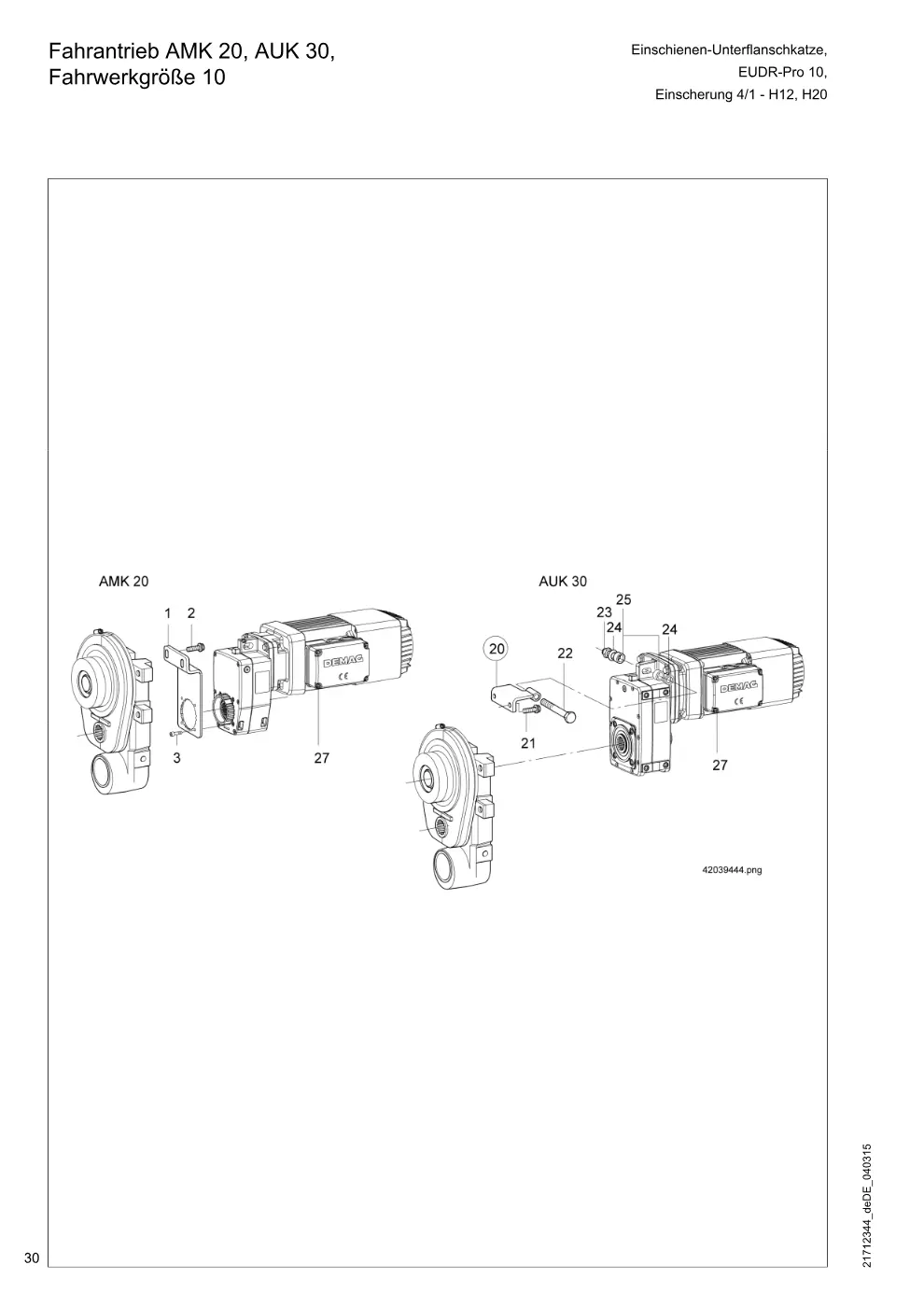

Fahrantrieb AMK 20, AUK 30, Einschienen-Unterflanschkatze, Fahrwerkgröße 10 Einscherung 4/1 - H12, H20 (Seite 30)

Demag EUDR-Pro 10 – Fahrantrieb AMK 20, AUK 30, Einschienen-Unterflanschkatze, Fahrwerkgröße 10 Einscherung 4/1 - H12, H20, Zeichnung Seite 30

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Drehmomentstütze GR.6-10 A20	83120944	1
2	Sicherungsschraube M10X20 VB.RIPP	10011198	2
3	Innensechskantzyl.Schraube M 8 X 18	31923999	4
20	Drehmomentstütze AUK30/EUDH	83127544	1
21	Sicherungsschraube M10X20 VB.RIPP	10011198	2
22	Sechskantschraube M12 X100	15049499	1
23	Sicherungsmutter V M12	33461244	1
24	Scheibe 13 X 35 X 5	16062399	2
25	Federelement 13 X35X12	81120444	2
27	Antrieb AMK20DD M0 30 25,3 ZBF 63 A 8/2-B003, 6,3t	84510046	1
27	Antrieb AMK20DD M0 30 25,3 ZBF 71 A 8/2-B003, 8,0-10,0t	84510546	1
27	Antrieb AMK20DD M0 30 25,3 ZBF 80 A 8/2-B020, 12,5t	84511046	1
27	Antrieb AMK20DD M0 30 16,4 ZBF 80 A 8/2-B020, 6,3-8,0t	84511146	1
27	Antrieb AUK30DDB14 30 15,7 ZBF 90 B 8/2-B020, 10,0-12,5t	84515346	1
27	Antrieb AUK30DDB14 30 10,1 ZBF 90 B 8/2-B020, 6,3-8,0t	84515246	1
27	Antrieb AUK30DDB14 30 10,1 ZBF 100 A 8/2-B050, 10,0-12,5t	84516046	1
27	Antrieb AUK30DDB14 30 7,8 ZBF 90 B 8/2-B020, 6,3t	84515146	1
27	Antrieb AUK30DDB14 30 7,8 ZBF 100 A 8/2-B050, 8,0-10,0t	84515946	1

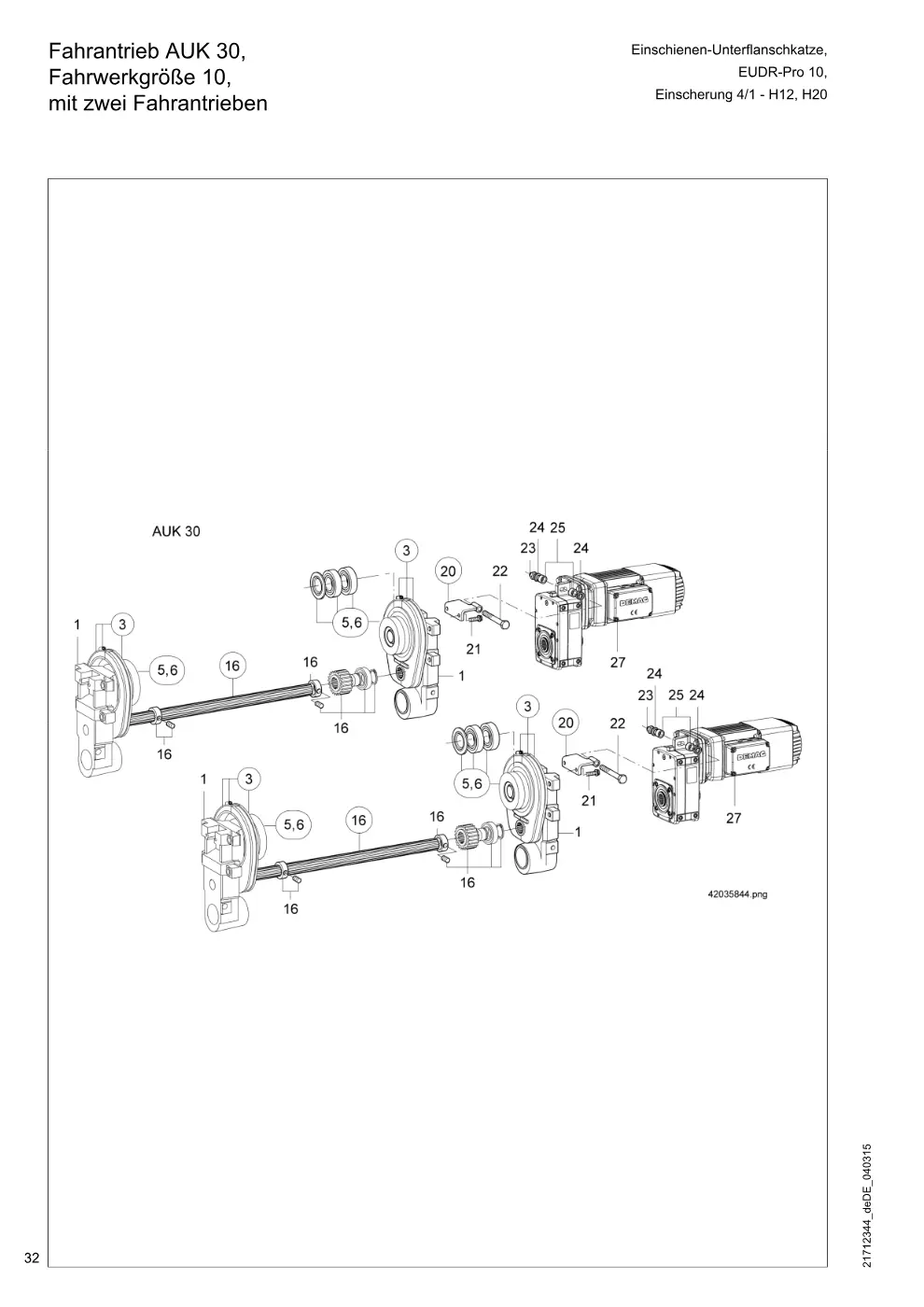

Fahrantrieb AUK 30, Einschienen-Unterflanschkatze, Fahrwerkgröße 10, Einscherung 4/1 - H12, H20 mit zwei Fahrantrieben (Seite 32)

Demag EUDR-Pro 10 – Fahrantrieb AUK 30, Einschienen-Unterflanschkatze, Fahrwerkgröße 10, Einscherung 4/1 - H12, H20 mit zwei Fahrantrieben, Zeichnung Seite 32

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Holm mit Bolzen A UDH10	83131444	4
3	Haubenset Fahrwerk	83038133	4
5	Laufrad zylindrisch 160 1SPK MZ	83093444	1
6	Laufrad kegelig 160 1SPK MZ	83093344	1
16	Ritzelwellenset N30/W30x560	75211333	1
16	Ritzelwellenset N30/W30x650	75211433	1
20	Drehmomentstütze AUK30/EUDH	83127544	1
21	Sicherungsschraube M10X20 VB.RIPP	10011198	1
22	Sechskantschraube M12 X100	15049499	1
23	Sicherungsmutter V M12	33461244	1
24	Scheibe 13 X 35 X 5	16062399	1
25	Federelement 13 X35X12 Fahrgeschw. 40 m/min, 10/40 m/min	81120444	1
27	Antrieb AUK30DDB14 30 7,8 ZBF 90 B 8/2-B020, 12,5t	84515146	2

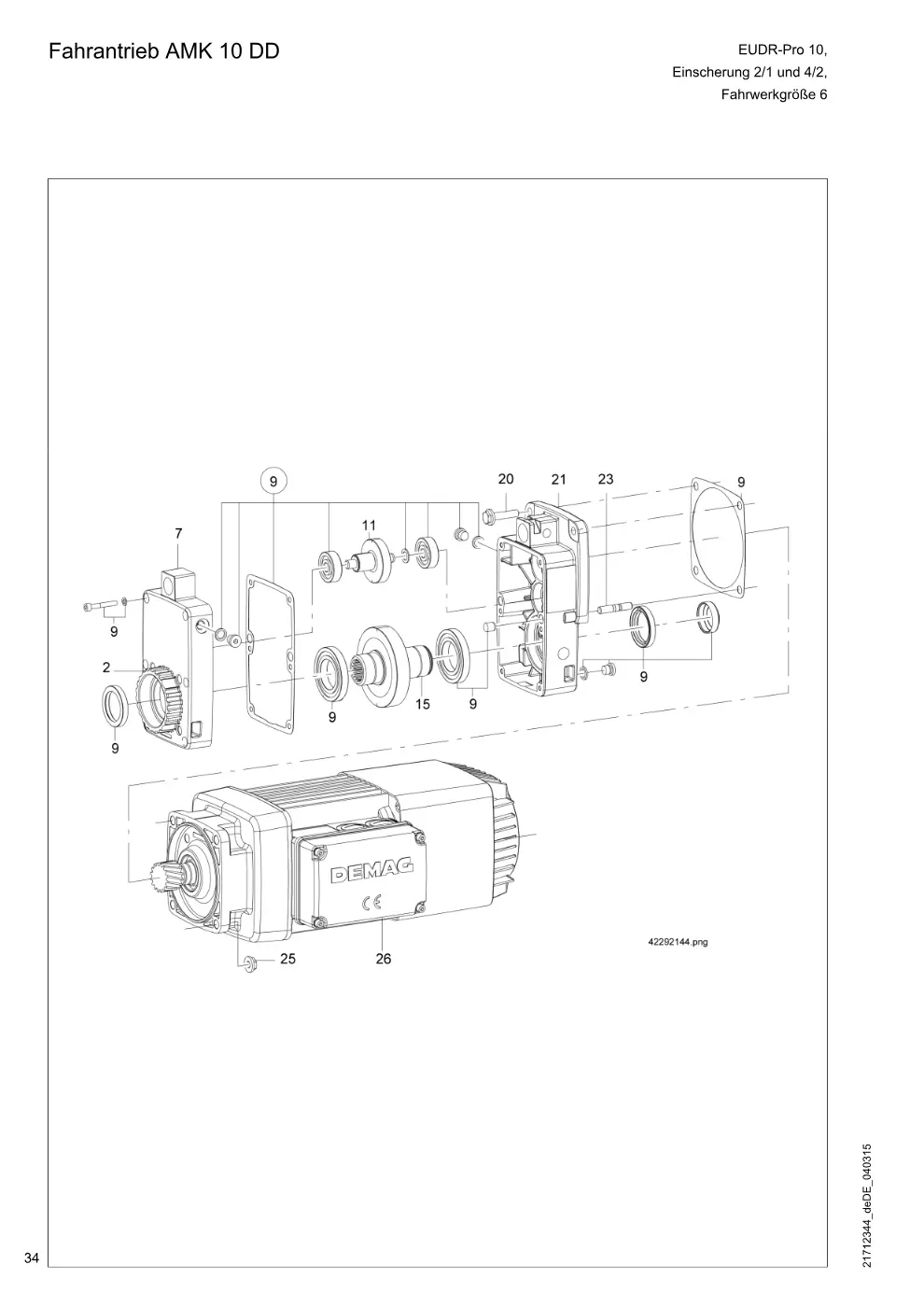

Fahrantrieb AMK 10 DD (Seite 34)

Demag EUDR-Pro 10 – Fahrantrieb AMK 10 DD, Zeichnung Seite 34

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
2	Gewindeeinsatz M 8X12M12 C	34301544	4
7	Getriebedeckel AM10	78701444	1
9	Lagerungs- und Dichtungsset A10	78701533	1
11	Doppelrad Z13M1.25Z 34M1.25 i = 8,32	84131946	1
11	Doppelrad Z13M1.25Z 37M1.25 i = 10,5	84131846	1
11	Doppelrad Z11M1.25Z 40M1.25 i = 15,7	84130746	1
11	Doppelrad Z11M1.25Z 45M1.25 i = 25,7	84130546	1
15	Abtriebswelle m.Zahnrad Z70 i = 8,32; 10,5	84134046	1
15	Abtriebswelle m.Zahnrad Z69 i = 15,7; 25,7	84132046	1
20	Sicherungsschraube M 8X35 VB.RIPP	10010898	2
21	Getriebegehäuse A10	78700444	1
23	Stiftschraube M 8 X 22	15064299	2
25	Sicherungsmutter M 8 VB.RIPP MA= 45 Nm	30028244	4

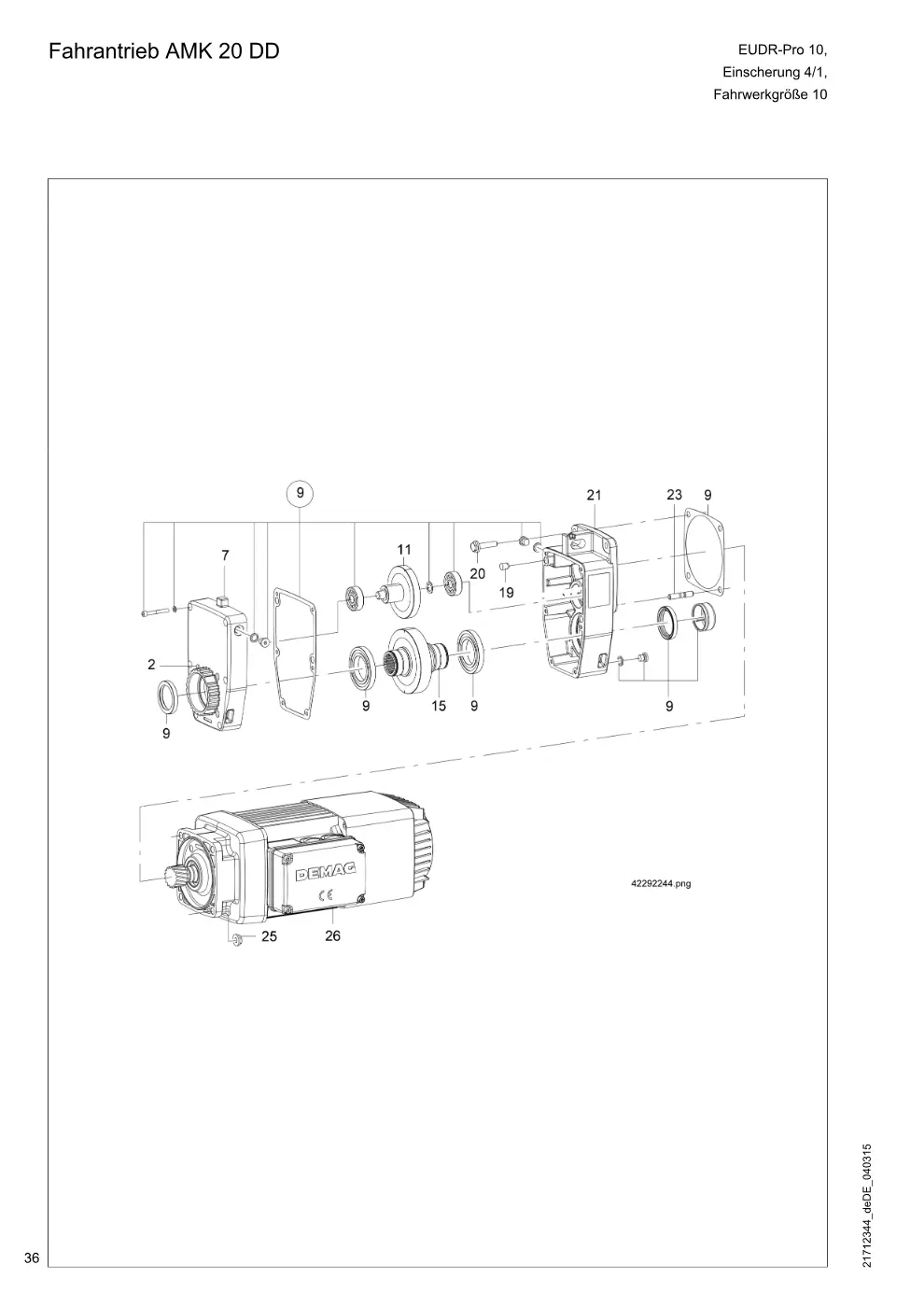

Fahrantrieb AMK 20 DD (Seite 36)

Demag EUDR-Pro 10 – Fahrantrieb AMK 20 DD, Zeichnung Seite 36

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
2	Gewindeeinsatz M 8X12M12 C	34301544	4
9	Lagerungs- und Dichtungsset A20 ab 01.01.1999	78711533	1
11	Doppelrad Z16M1.50Z 77M0.93 i = 25,3	84139346	1
11	Doppelrad Z16M1.50Z 54M1.25 i = 16,4	84139546	1
15	Abtriebswelle m.Zahnrad Z63 i = 16,4-25,3	84142046	1
19	Zylinderstift 10 m 6X 12	15055399	2
20	Sicherungsschraube M 8X35 VB.RIPP	10010898	2
21	Getriebegehäuse A20	78710444	1
23	Stiftschraube M 8 X 22	15064299	2
25	Sicherungsmutter M 8 VB.RIPP MA= 45 Nm	30028244	4

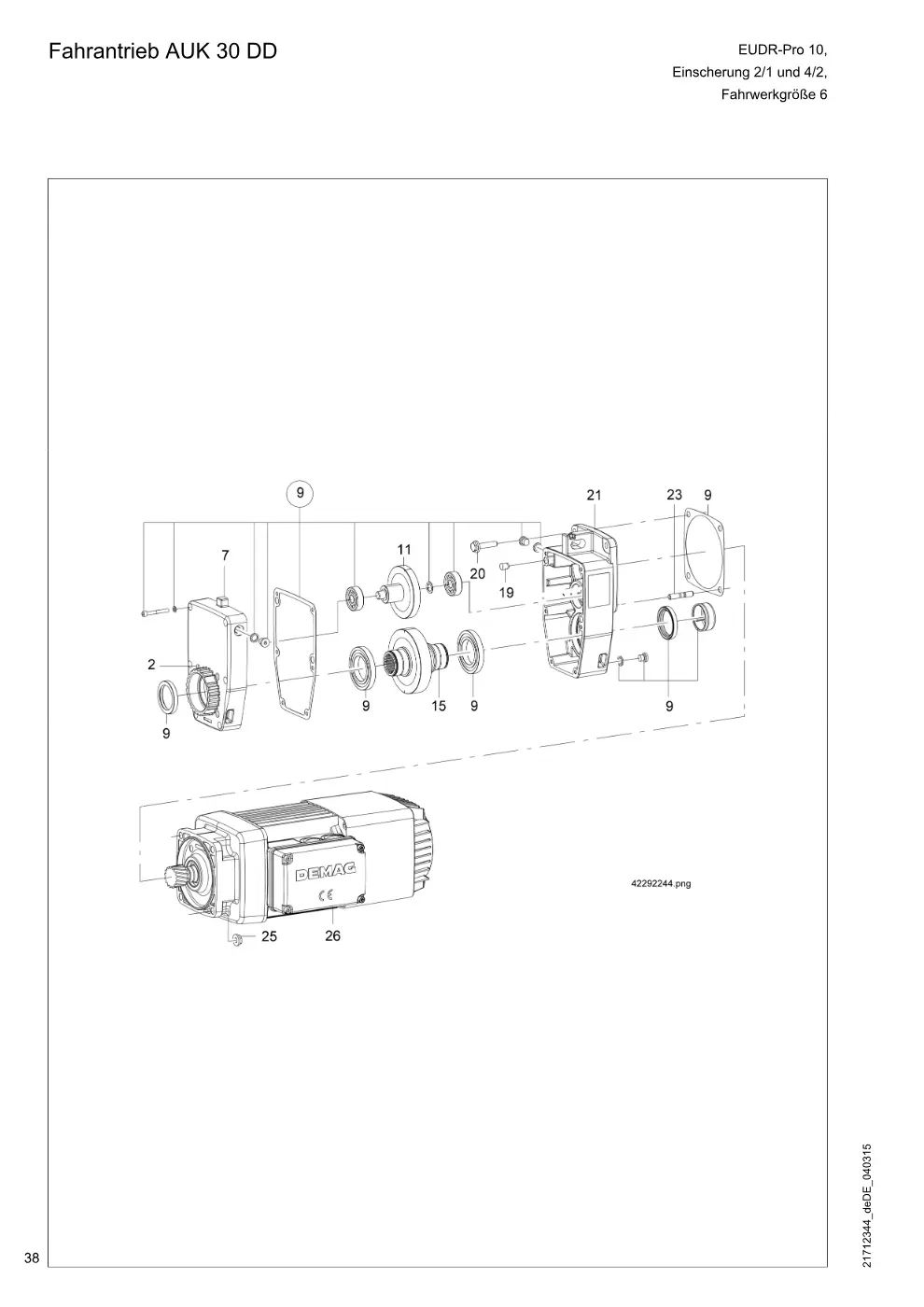

Fahrantrieb AUK 30 DD (Seite 38)

Demag EUDR-Pro 10 – Fahrantrieb AUK 30 DD, Zeichnung Seite 38

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
2	Gewindeeinsatz M10X18M16 C	33893244	4
7	Getriebedeckel AF30/AG30	78721044	1
9	Lagerungs- und Dichtungsset A30 ab 01.01.1999	78721533	1
11	Doppelrad Z15M1.60Z 47M1.25 i = 7,78	84147646	1
11	Doppelrad Z15M1.60Z 51M1.25 i = 10,1	84147546	1
15	Abtriebswelle m.Zahnrad Z77 i = 7,78; 10,1; 15,7, K30	84151946	1
19	Zylinderstift 10 m 6X 12	15055399	2
20	Sicherungsschraube M10X40 VB.RIPP	10011698	2
21	Getriebegehäuse AG30	78720644	1
23	Stiftschraube M10 X 25 MA= 75 Nm	15059999	2
25	Sicherungsmutter M10 VB.RIPP	30028344	4

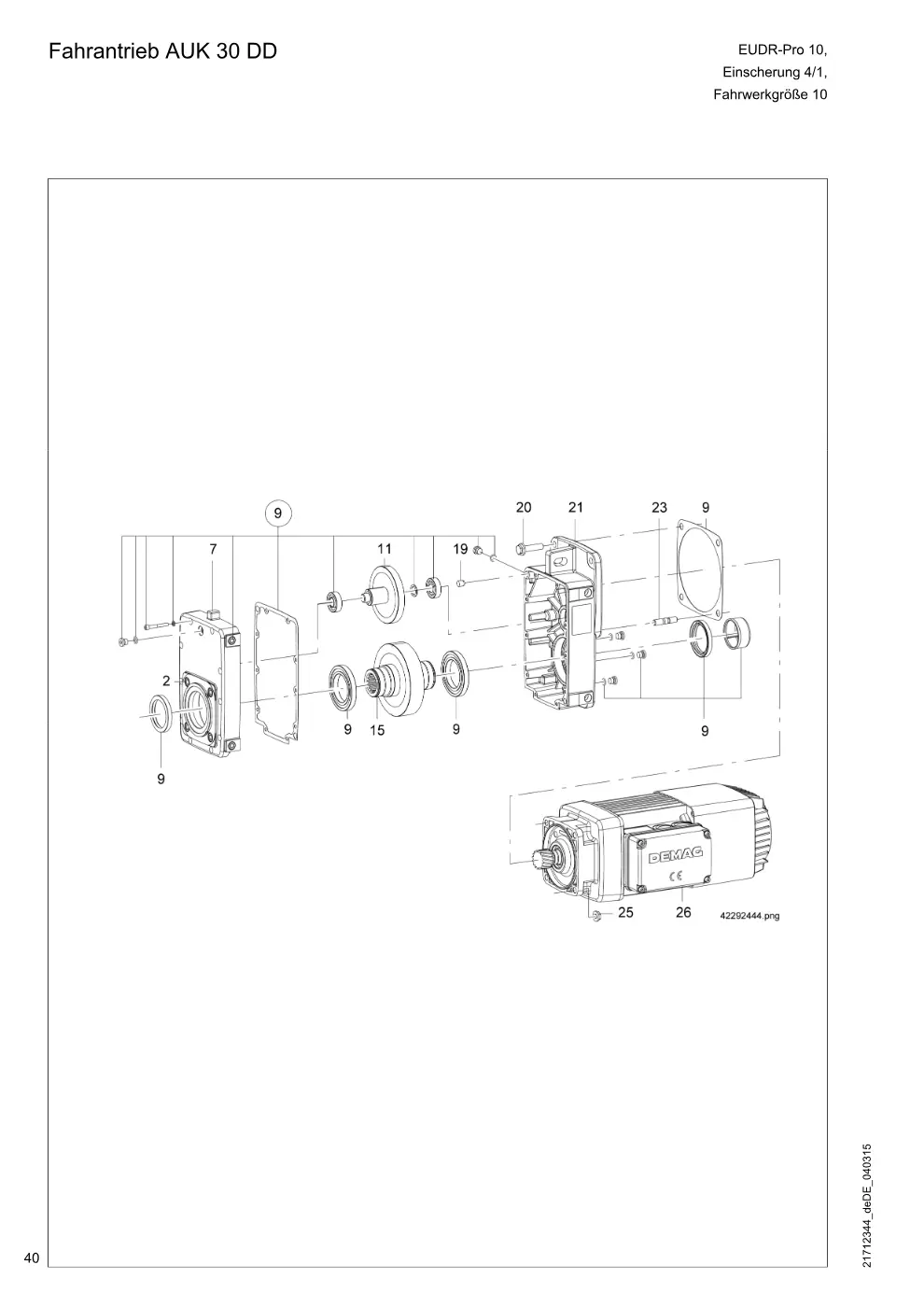

Fahrantrieb AUK 30 DD (Seite 40)

Demag EUDR-Pro 10 – Fahrantrieb AUK 30 DD, Zeichnung Seite 40

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
2	Gewindeeinsatz M10X18M16 C	33893244	4
7	Getriebedeckel AF30/AG30	78721044	1
8	Gewindeeinsatz M 8X12M14 C	33893344	4
9	Lagerungs- und Dichtungsset A30	78721533	1
11	Doppelrad Z15M1.60Z 47M1.25 i = 7,78	84147646	1
11	Doppelrad Z15M1.60Z 51M1.25 i = 10,1	84147546	1
11	Doppelrad Z15M1.60Z 58M1.25 i = 15,7	84147346	1
15	Abtriebswelle m.Zahnrad Z77 i = 7,78; 10,1; 15,7, K30	84151946	1
20	Sicherungsschraube M10X40 VB.RIPP	10011698	2
21	Getriebegehäuse AG30	78720644	1
23	Stiftschraube M10 X 25	15059999	2
25	Sicherungsmutter M10 VB.RIPP MA= 75 Nm	30028344	4

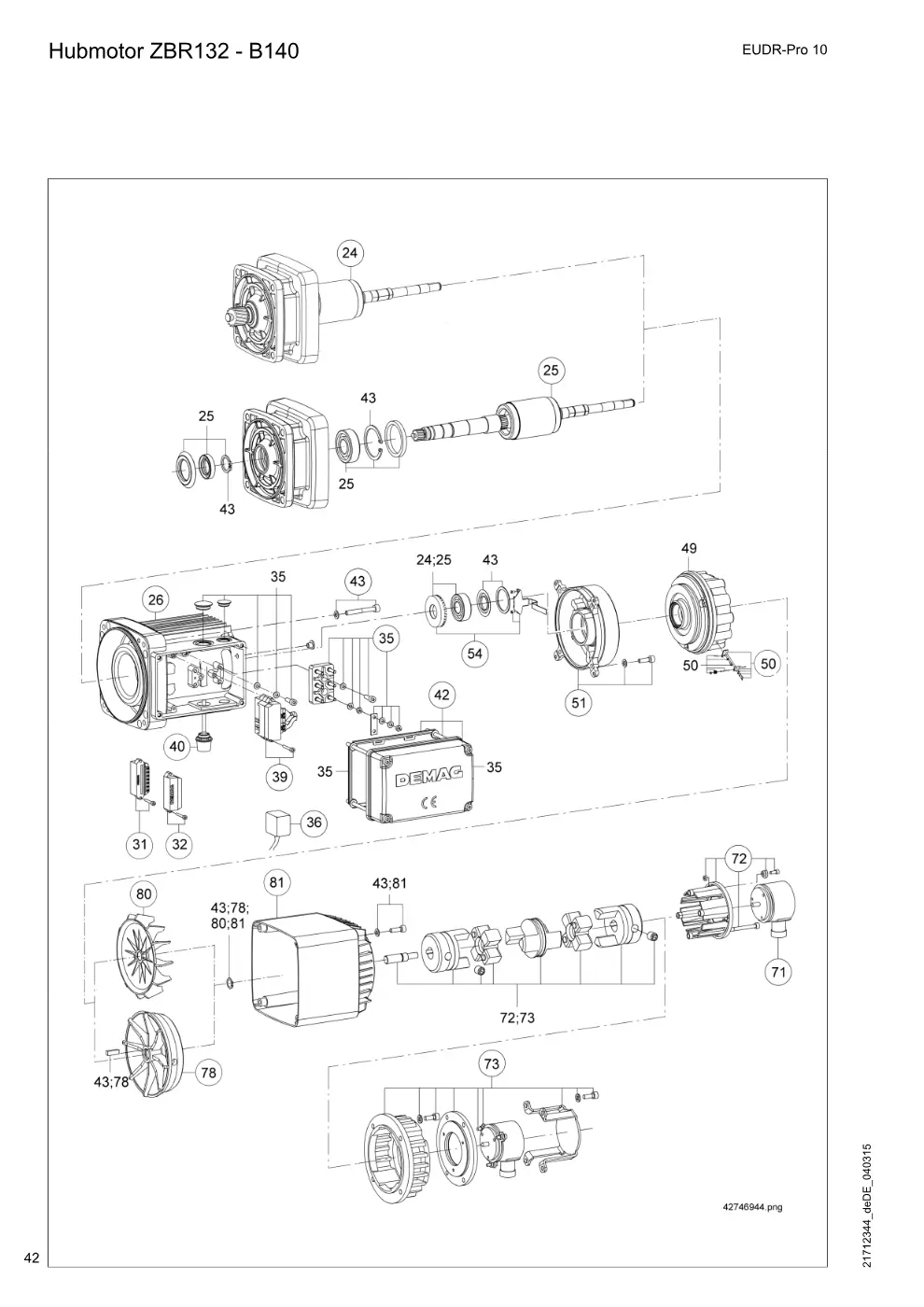

Hubmotor ZBR132 - B140 (Seite 42)

Demag EUDR-Pro 10 – Hubmotor ZBR132 - B140, Zeichnung Seite 42

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
24	Läuferset ZBR132B 4 C 4 2/1, 4/2, 2m, 3m, 4m, 1-18 m/min	75221833	1
24	Läuferset ZBR132B 4 C 4 4/1, 2m, 3m, 4m, 0,5-9 m/min	75221833	1
24	Läuferset ZBR132C 4 2/1, 4/2, 2m, 3m, 4m, 1-25 m/min	75222033	1
24	Läuferset ZBR132C 4 4/1, 2m, 3m, 4m, 0,5-12,5 m/min	75222033	1
25	Läuferset ZBR132D12/2 2/1, 4/2, 2m, 3m, 4m, 10/1,7 m/min	75222533	1
25	Läuferset ZBR132D12/2 4/1, 2m, 3m, 4m, 5/0,8 m/min	75222533	1
25	Läuferset ZBR132B 4 2/1, 4/2, 1Am, 0,4-9 m/min	75221933	1
25	Läuferset ZBR132B 4 4/1, 1Am, 0,2-4,5 m/min	75221933	1
25	Läuferset ZBR132D12/2 2/1, 4/2, 1Am, 8/1,4 m/min	75222633	1
25	Läuferset ZBR132D12/2 4/1, 1Am, 4/0,7 m/min	75222633	1
26	Ständerset ZBR132D12/2	26535133	1
26	Ständerset ZBR132B 4	26535233	1
26	Ständerset ZBR132C 4	26535333	1
31	Bremsenansteuerung GS 1 AC	26089484	1
32	Spannungsrelais VE 42-149V AC	26090184	1
32	Spannungsrelais VE 150-500V AC	26090284	1
35	Klemmenkastenset Z112 /132	31816633	1
39	Gerät IMP RS422/5V Set EGS 1 (TTL)	47074033	1
39	Gerät IMP RS422-30VSet EGS 2 (TTL)	47074133	1
39	Gerät IMP HTL-30V Set EGS 3 (HTL)	47074233	1
40	Verbinderset 10POL 250M20	48556633	1
40	Verbinderset 10POL 350M20	48556733	1
42	Deckel Klemmenkasten Z132 -225	23882533	1
43	Montageteileset Z112 /132	34247433	1
50	Mikroschalter V4NO Set	26019333	1
51	Lagerschildset BS ZB112/132	23866333	1
51	Lagerschildset BS ZBR132 EG	26516433	1
54	Einbau-Impulsgeber EG/Z 132	46982333	1
71	Drehgeber AG2 TTL5/24 nur für 12/2 polig	73056633	1
71	Drehgeber AG2 TTL5/24	20444284	1
71	Drehgeber AG3 HTL24/24	20444384	1
72	Anbauteile AG1-3/ Z132	23848133	1
72	Anbauteile AG1-3/ Z132 für Lüfterhaube AL-DG	23848433	1
73	Anbauteile AG1-3/ Z132 für Lüfterhaube AL-SG, option	23848533	1
78	Lüfterset Z112/132schwer option	23871733	1
80	Lüfterset Z112/132leicht	23871533	1
81	Lüfterhaubenset ZB112/132 kpl. (Teil-Nr. 80)	23874033	1
81	Lüfterhaubenset Z112/132 kpl. (Teil-Nr. 80), option	23874133	1

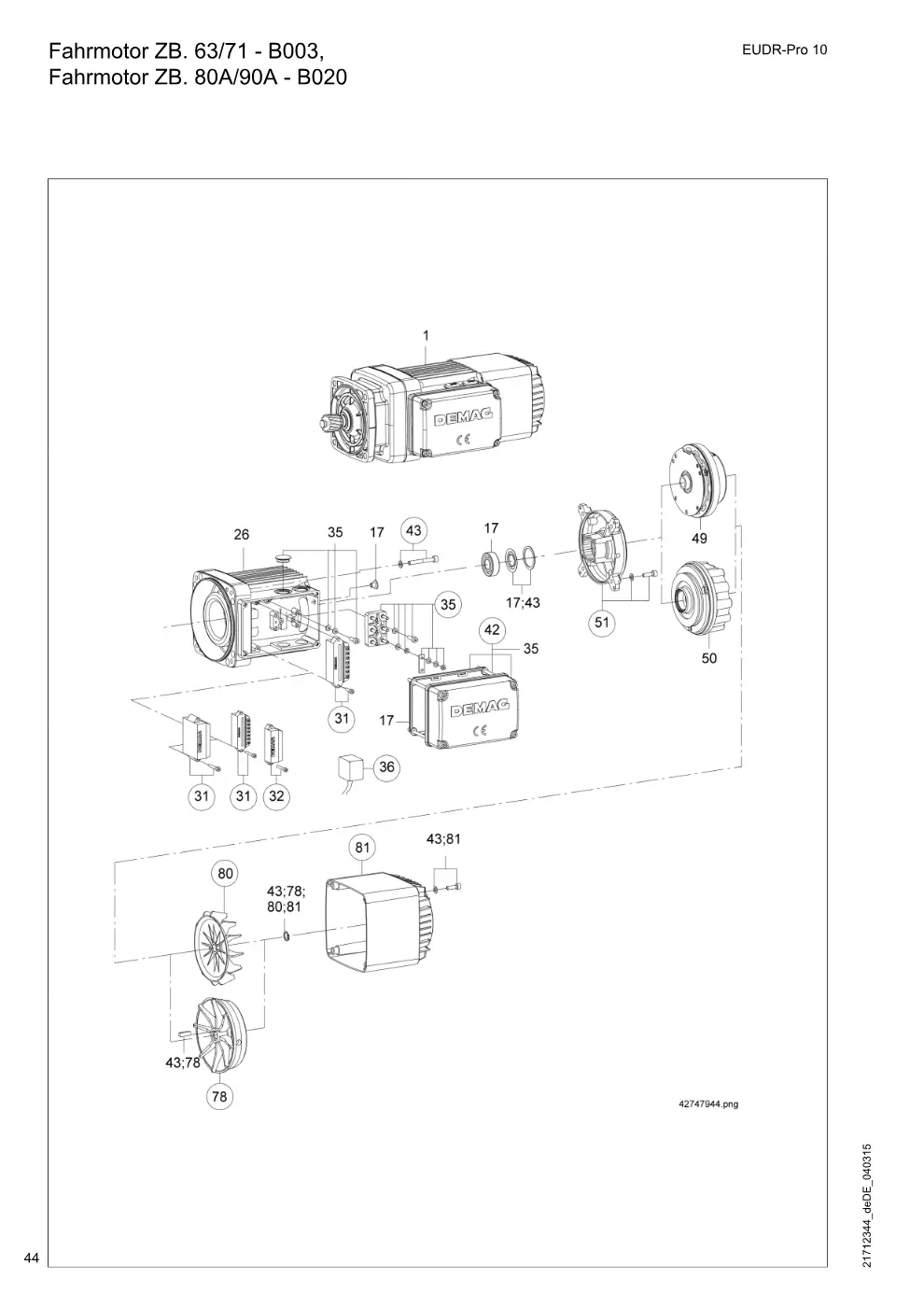

Fahrmotor ZB. 63/71 - B003, Fahrmotor ZB. 80A/90A - B020 (Seite 44)

Demag EUDR-Pro 10 – Fahrmotor ZB. 63/71 - B003, Fahrmotor ZB. 80A/90A - B020, Zeichnung Seite 44

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
17	Lagerungs- und Dichtungsset Z63/71	36687533	1
17	Lagerungs- und Dichtungsset Z80/90A	36646433	1
31	Bremsenansteuerung GE 3 A	26089084	1
31	Bremsenansteuerung GP 3 A	26089184	1
31	Bremsenansteuerung GE 1,5A	26089284 → 26089084	1
31	Bremsenansteuerung GP 1,5A	26089384 → 26089184	1
31	Bremsenansteuerung GS 1 AC	26089484	1
31	Bremsenansteuerung GF 0,8A	26094384	1
32	Stromrelais SE0,25-4,0A AC ZB. 63/71	26086484	1
32	Stromrelais SE 0,4-16A AC ZB. 80/90	26087084	1
32	Spannungsrelais VE 42-149V AC	26090184	1
32	Spannungsrelais VE 150-500V AC	26090284	1
35	Klemmenkastenset Z 63 / 71	79499233	1
35	Klemmenkastenset Z 80 / 90A	79499133	1
42	Deckel Klemmenkasten Z 63- 90	21882533	1
43	Montageteileset Z 63 / 71	34247033	1
43	Montageteileset Z 80 / 90A	34250333	1
51	Lagerschildset BS ZB 63/ 71	20867233	1
51	Lagerschildset BS ZB 80/ 90	21866233	1
78	Lüfterset Z63/71 schwer option	20871733	1
78	Lüfterset Z80/90A schwer option	21871733	1
80	Lüfterset Z63/71 leicht	20871533	1
80	Lüfterset Z80/90A leicht	21871533	1
81	Lüfterhaubenset ZB 63/ 71 kpl. (Teil-Nr. 80)	20874033	1
81	Lüfterhaubenset Z 63/ 71 kpl. (Teil-Nr. 80), DG, lang	20874133	1
81	Lüfterhaubenset ZB 80/90A kpl. (Teil-Nr. 80)	21874033	1
81	Lüfterhaubenset Z 80 kpl. (Teil-Nr. 80), DG, lang	21874133	1

Fahrmotor ZBF 90 B - B020 (Seite 46)

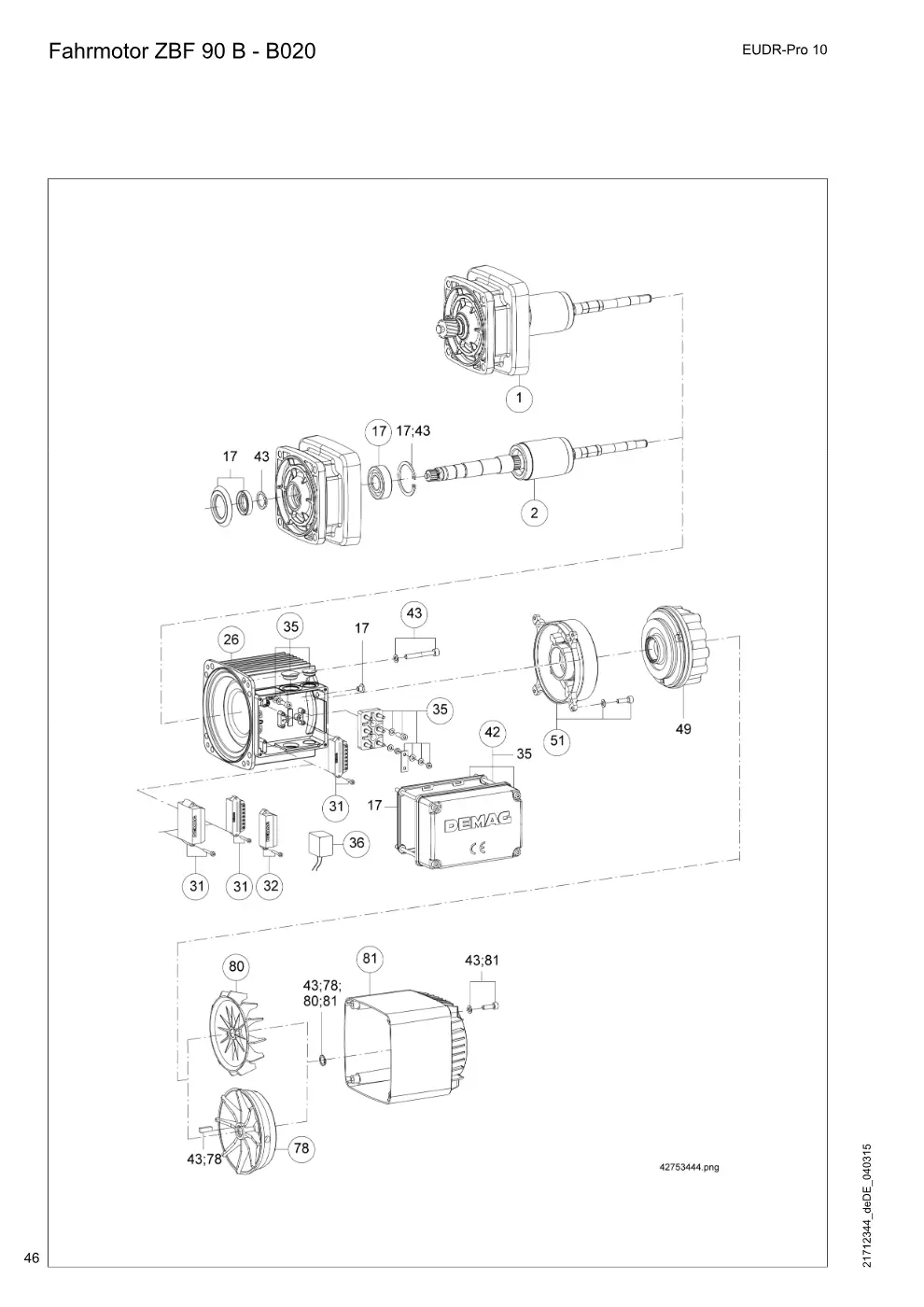

Demag EUDR-Pro 10 – Fahrmotor ZBF 90 B - B020, Zeichnung Seite 46

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
17	Lagerungs- und Dichtungsset Z90B/100	36706533	1
31	Bremsenansteuerung GE 3 A	26089084	1
31	Bremsenansteuerung GP 3 A	26089184	1
31	Bremsenansteuerung GE 1,5A	26089284 → 26089084	1
31	Bremsenansteuerung GP 1,5A	26089384 → 26089184	1
31	Bremsenansteuerung GS 1 AC	26089484	1
31	Bremsenansteuerung GF 0,8A	26094384	1
32	Stromrelais SE 0,4-16A AC	26087084	1
32	Spannungsrelais VE 42-149V AC	26090184	1
32	Spannungsrelais VE 150-500V AC	26090284	1
35	Klemmenkastenset Z 90B/100	79499033	1
42	Deckel Klemmenkasten Z100	22882533	1
43	Montageteileset Z 90B/100	34243533	1
51	Lagerschildset BS ZB 90/100 B020	22866233	1
71	Drehgeber AG2 TTL5/24	20444284	1
71	Drehgeber AG3 HTL24/24	20444384	1
72	Anbauteile AG1-3/ Z100 Z 90 B	22848133	1
78	Lüfterset Z90/100 schwer option	22871733	1
80	Lüfterset Z90/100 leicht	22871533	1
81	Lüfterhaubenset ZB100 kpl. (Teil-Nr. 80)	22874033	1
81	Lüfterhaubenset Z100 kpl. (Teil-Nr. 80), DG, lang	22874133	1

Fahrmotor ZBF 100 A - B050 (Seite 48)

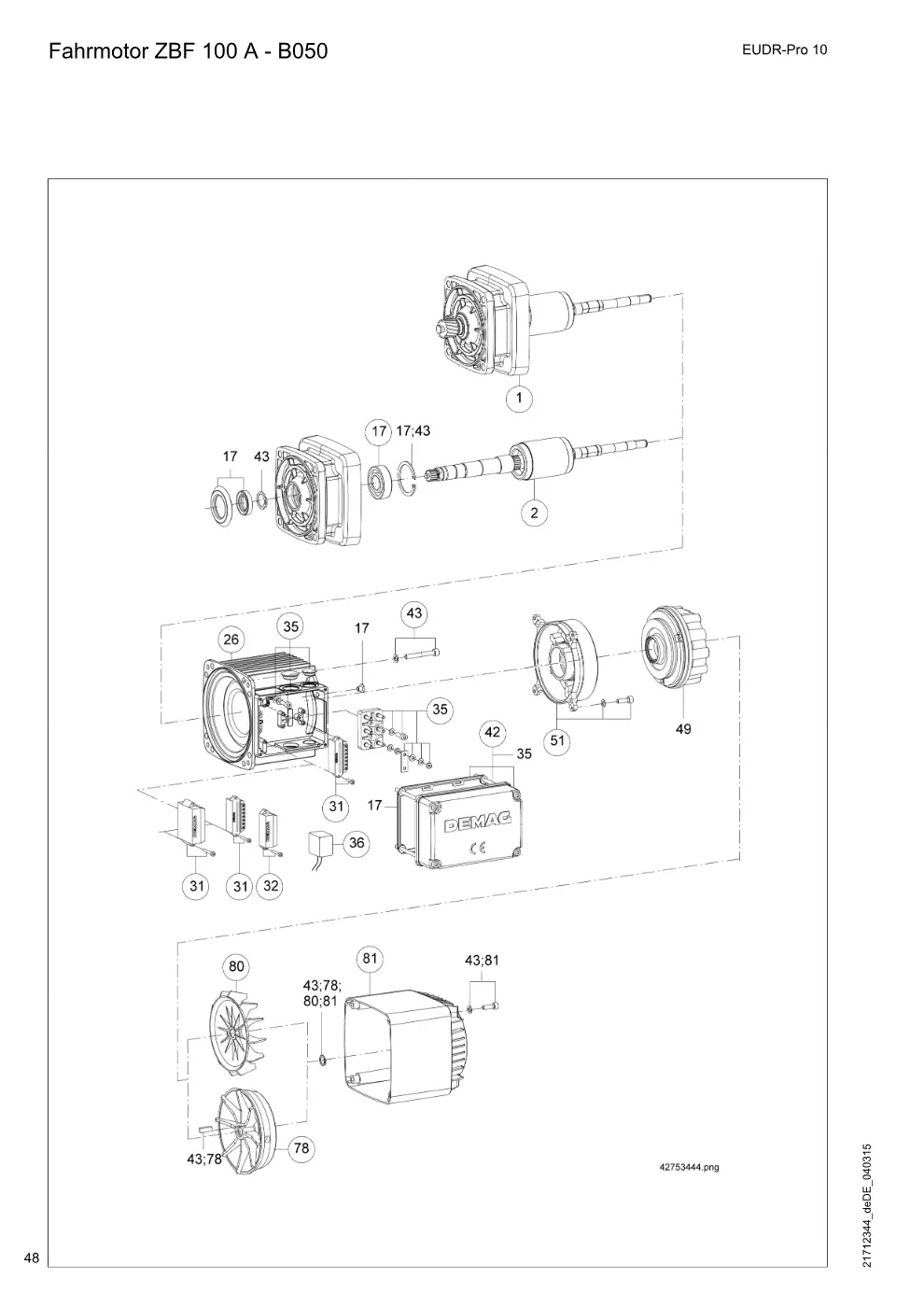

Demag EUDR-Pro 10 – Fahrmotor ZBF 100 A - B050, Zeichnung Seite 48

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
17	Lagerungs- und Dichtungsset Z90B/100	36706533	1
31	Bremsenansteuerung GE 3 A	26089084	1
31	Bremsenansteuerung GP 3 A	26089184	1
31	Bremsenansteuerung GE 1,5A	26089284 → 26089084	1
31	Bremsenansteuerung GP 1,5A	26089384 → 26089184	1
31	Bremsenansteuerung GF 0,8A	26094384	1
26	Bremsenansteuerung GS 1 AC	26089484	1
32	Stromrelais SE 0,4-16A AC	26087084	1
32	Spannungsrelais VE 42-149V AC	26090184	1
32	Spannungsrelais VE 150-500V AC	26090284	1
35	Klemmenkastenset Z 90B/100	79499033	1
42	Deckel Klemmenkasten Z100	22882533	1
43	Montageteileset Z 90B/100	34243533	1
51	Lagerschildset BS ZB 90/100 B050	22866333	1
71	Drehgeber AG2 TTL5/24	20444284	1
71	Drehgeber AG3 HTL24/24	20444384	1
72	Anbauteile AG1-3/ Z100	22848133	1
78	Lüfterset Z90/100 schwer option	22871733	1
80	Lüfterset Z90/100 leicht	22871533	1
81	Lüfterhaubenset ZB100 kpl. (Teil-Nr. 80)	22874033	1
81	Lüfterhaubenset Z100 kpl. (Teil-Nr. 80), DG, lang	22874133	1

Bremse B003 - ZBF 63/71, Bremse B020 - ZBF 80/90, Bremse B050 - ZBF 100, (Seite 50)

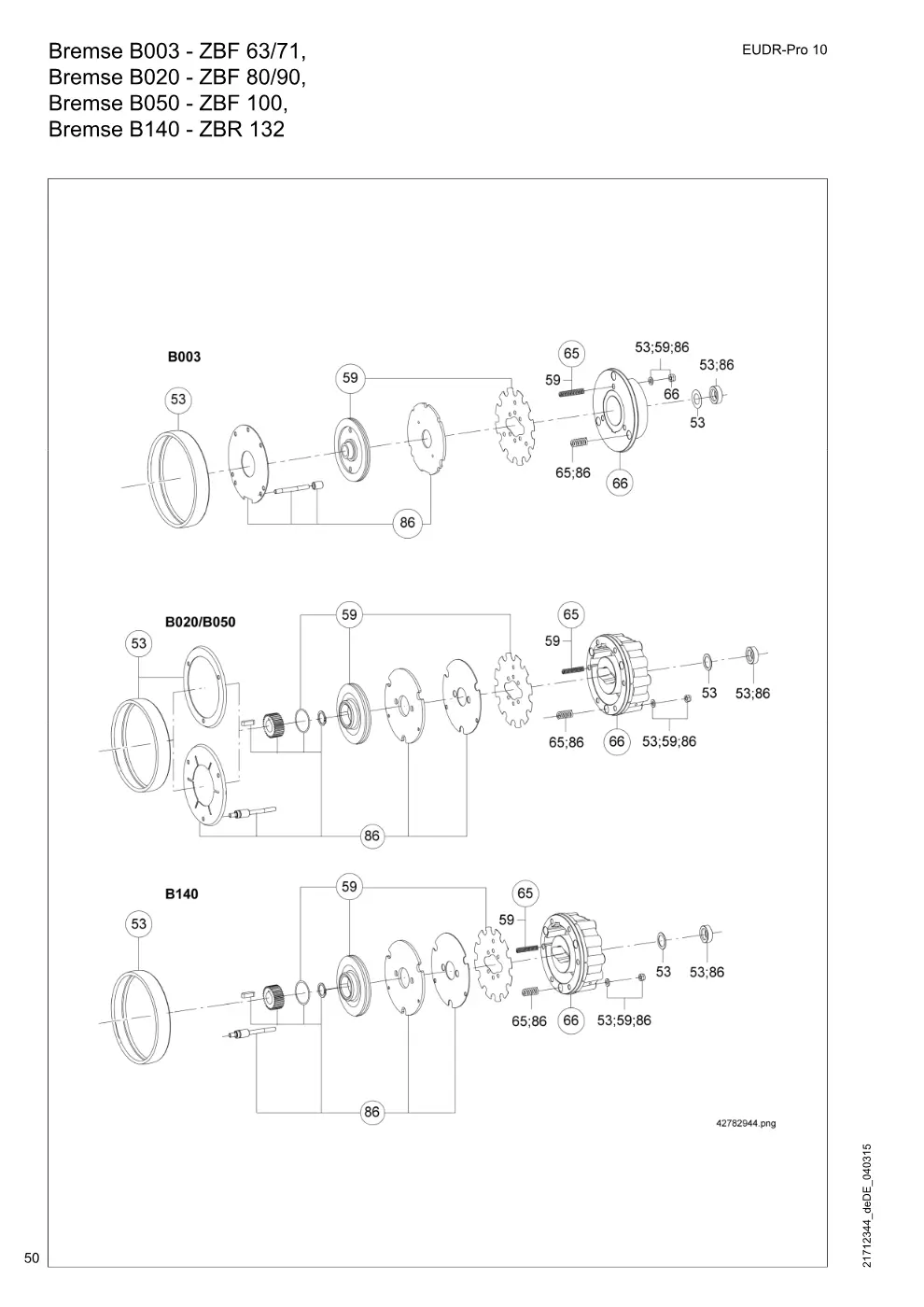

Demag EUDR-Pro 10 – Bremse B003 - ZBF 63/71, Bremse B020 - ZBF 80/90, Bremse B050 - ZBF 100,, Zeichnung Seite 50

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
53	Abdeckband Br. IP55 B007 Option, ZBF 63/71	26003033	1
53	Abdeckband Br. IP55 B020 Option, ZBF 80/90	26023033	1
53	Abdeckband Br.IP55 B050 Option, ZB. 100	26033033	1
53	Abdeckband Br. IP55 B140 Option, ZBR 132	26043033	1
59	Verschleißset B003 ZB. 63/71	26096233	1
59	Verschleißset B020 ZB. 80/90	26097533	1
59	Verschleißset B050 ZBR 100	26098033	1
59	Verschleißset B140 ZBR 132	26098433	1
65	Bremsfederset B003 ZB. 63/71	26001033	1
65	Bremsfederset B020 ZB. 80/90	26021033	1
65	Bremsfederset B050 ZBR 100	26031033	1
65	Bremsfederset B140 ZBR 132	26041033	1
66	Magnetkörperset B003 180V ZB. 63/71	26005033	1
66	Magnetkörperset B020 180V ZB. 80/90	26028533	1
66	Magnetkörperset B050 180V ZBR 100	26038533	1
66	Magnetkörperset B140 180VZ132 ZBR 132	26048533	1
66	Magnetkörperset B003 SOND ZB. 63/71	26000133	1
66	Magnetkörperset B020 SOND ZB. 80/90	26029233	1
66	Magnetkörperset B050 SOND ZBR 100	26039233	1
66	Magnetkörperset B140 Z132SOND ZBR 132	26049233	1
86	Überholungsset B003 ZB. 63/71	26096033	1
86	Überholungsset B020/ZB 80 ZB. 80/90	26097133	1
86	Überholungsset B050/ZB100 ZBR 100	26097633	1
86	Überholungsset B140/ZB132 ZBR 132	26098133	1

Zum Ersatzteilshop · Partfinder · Alle Kategorien · Impressum · AGB · Datenschutz
Kran-Tec e.U., Lengau (Österreich) – autorisierter Händler für Demag-Ersatzteile. Zeichnungen und Positionen aus den Demag-Ersatzteillisten. Preise und Verfügbarkeit im Shop. Datenstand 20.10.2026.
