Demag EZDR-Pro 10 – Ersatzteilliste 21712444

Ersatzteilliste, Ausgabe 04/2015, Demag-Nr. 21712444 – 22 Zeichnungen, 181 Positionen mit Identnummer. Im Partfinder sehen Sie die Zeichnung, den Preis und legen das Teil in den Warenkorb.

Im Partfinder mit Zeichnung öffnen

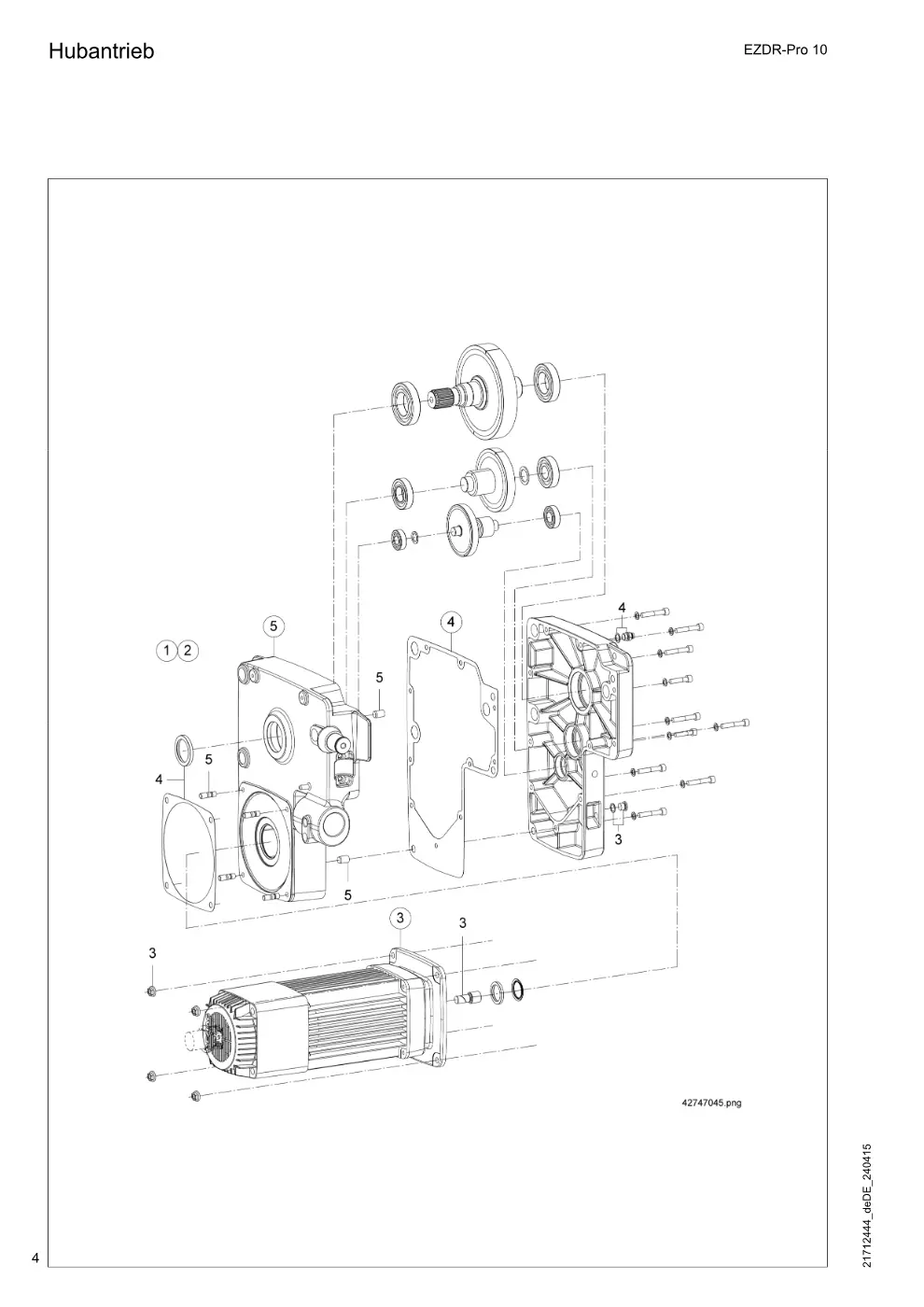

Hubantrieb (Seite 4)

Demag EZDR-Pro 10 – Hubantrieb, Zeichnung Seite 4

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Hubantrieb ZBR132D12/ 2V1 10/1,7 m/min, 2m, 3m, 4m	70410133	1
1	Hubantrieb ZBR132C 4 V2 1-18 m/min, 2m	70410233	1
1	Hubantrieb ZBR132B 4 V2 1-18 m/min, 3m, 4m	70409133	1
1	Hubantrieb ZBR132C 4 V3 1-25 m/min, 3m, 4m	70409233	1
1	Hubantrieb ZBR132D12/ 2V1 8/1,4 m/min, 1Am	70410533	1
1	Hubantrieb ZBR132C 4 V3 1-25 m/min, 2m	70410333	1
1	Hubantrieb ZBR132B 4 V2 0,4-9 m/min, 1Am	70409333	1
1	Hubantrieb ZBR132C 4 V3 1-18 m/min, 1Am	70409433	1
1	Hubantrieb ZBR132D12/ 2V1 Einscherung 4/1, 5/0,8 m/min, 2m, 3m, 4m	70410133	1
1	Hubantrieb ZBR132C 4 V2 Einscherung 4/1, 0,5-9 m/min, 2m	70410233	1
1	Hubantrieb ZBR132B 4 V2 Einscherung 4/1, 0,5-9 m/min, 3m, 4m	70409133	1
1	Hubantrieb ZBR132C 4 V3 Einscherung 4/1, 0,5-12,5 m/min, 3m, 4m	70409233	1
1	Hubantrieb ZBR132D12/ 2V1 Einscherung 4/1, 4/0,7 m/min, 1Am	70410533	1
1	Hubantrieb ZBR132C 4 V3 Einscherung 4/1, 0,5-12,5 m/min, 2m	70410333	1
1	Hubantrieb ZBR132B 4 V2 Einscherung 4/1, 0,2-4,5 m/min, 1Am	70409333	1
1	Hubantrieb ZBR132C 4 V3 Einscherung 4/1, 0,5-9 m/min, 1Am	70409433	1
1	Hubantrieb ZBR132D12/ 2V1 Einscherung 4/1, 2m-4m, 2,7/0,4 m/min	70410533	1
1	Hubantrieb ZBR132C 4 V2 Einscherung 4/1, 2m, 1-18 m/min	70410233	1
1	Hubantrieb ZBR132B 4 V2 Einscherung 4/1, 3m, 4m, 1-18 m/min	70409133	1
3	Hubmotorset ZBR132D12/2V1 10/1,7 m/min, 2m, 3m, 4m	70590533	1
3	Hubmotorset ZBR132C 4 V2 1-18 m/min, 2m	70590633	1
3	Hubmotorset ZBR132B 4 V2 1-18 m/min, 3m, 4m	70585533	1
3	Hubmotorset ZBR132C 4 V3 1-25 m/min, 3m, 4m	70585733	1
3	Hubmotorset ZBR132D12/2V0 8/1,4 m/min, 1Am	70598933	1
3	Hubmotorset ZBR132C 4 V3 1-25 m/min, 2m	70590733	1
3	Hubmotorset ZBR132B 4 V2 0,4-9 m/min, 1Am	70585133	1
3	Hubmotorset ZBR132C 4 V3 1-18 m/min, 1Am	70585933	1
3	Hubmotorset ZBR132D12/2V1 5/0,8 m/min, 2m, 3m, 4m	70590533	1
3	Hubmotorset ZBR132C 4 V2 0,5-9 m/min, 2m	70590633	1
3	Hubmotorset ZBR132B 4 V2 0,5-9 m/min, 3m, 4m	70585533	1
3	Hubmotorset ZBR132C 4 V3 0,5-12,5 m/min, 3m, 4m	70585733	1
3	Hubmotorset ZBR132D12/2V0 4/0,7 m/min, 1Am	70598933	1
3	Hubmotorset ZBR132C 4 V3 0,5-12,5 m/min, 2m	70590733	1
3	Hubmotorset ZBR132B 4 V2 0,2-4,5 m/min, 1Am	70585133	1
3	Hubmotorset ZBR132C 4 V3 0,5-9 m/min, 1Am	70585933	1
3	Hubmotorset ZBR132D12/2V1 Einscherung 6/1, 2m-4m, 2,7/0,4 m/min	70580233	1
3	Hubmotorset ZBR132C 4 V2 Einscherung 6/1, 2m, 1-18 m/min	70590633	1
3	Hubmotorset ZBR132B 4 V2 Einscherung 6/1, 3m, 4m, 1-18 m/min	70585533	1
4	Dichtungsset DR10	70590033	1
5	Getriebegehäuseset DR10	70590433	1

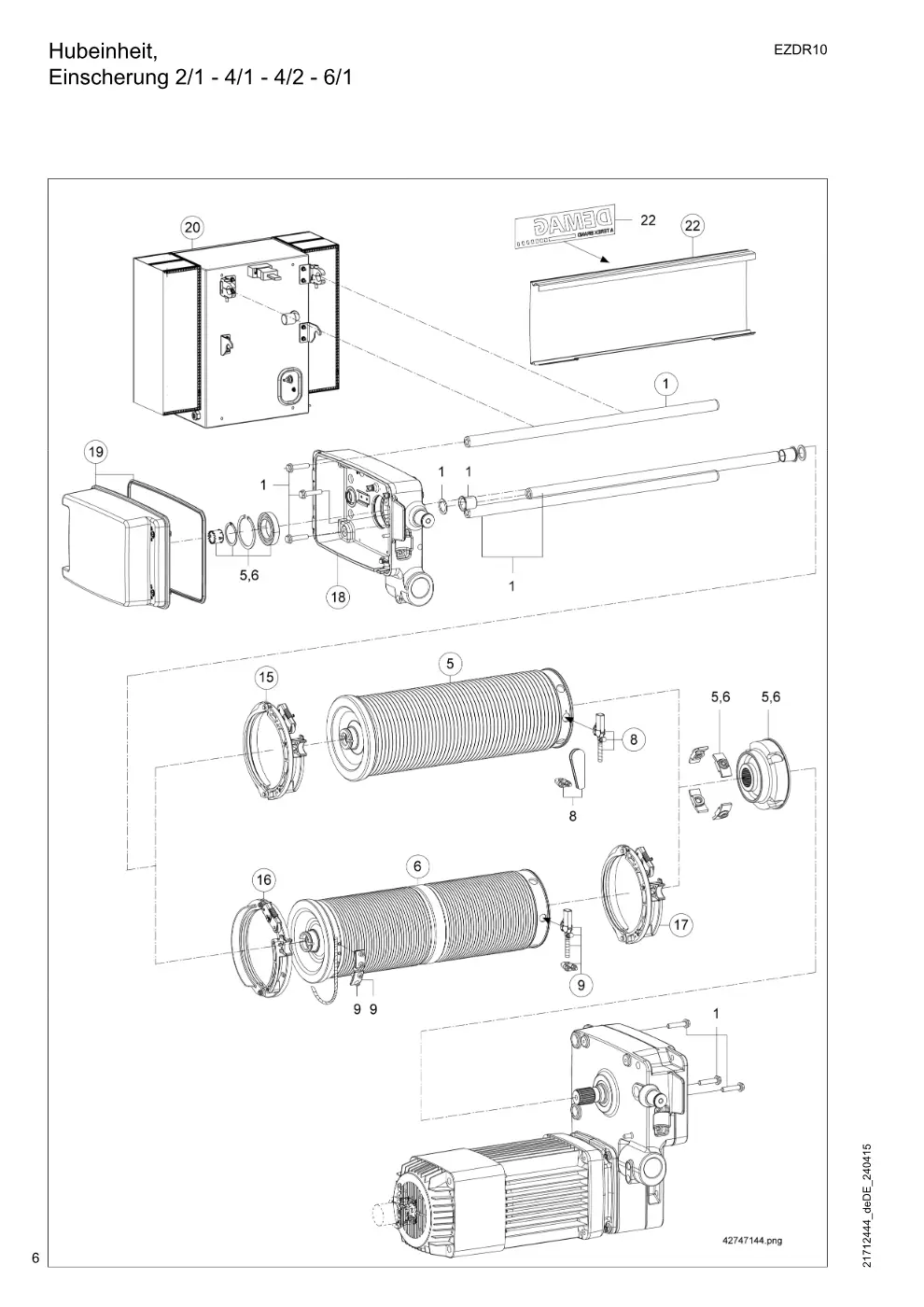

Hubeinheit, Einscherung 2/1 - 4/1 - 4/2 - 6/1 (Seite 6)

Demag EZDR-Pro 10 – Hubeinheit, Einscherung 2/1 - 4/1 - 4/2 - 6/1, Zeichnung Seite 6

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Bolzenset DR10 H12	70590833	1
1	Bolzenset DR10 H20	70590933	1
1	Bolzenset DR10 H30	70599533	1
1	Bolzenset DR10 H40	70594333	1
5	Seiltrommel einrillig DR10 H12 13L	70576033	1
5	Seiltrommel einrillig DR10 H20 13L	70576133	1
5	Seiltrommel einrillig DR10 H30 13L	70576233	1
5	Seiltrommel einrillig DR10 H40 13L	70576333	1
5	Seiltrommel zweirillig DR10 H30 9L/R	70576733	1
6	Seiltrommel zweirillig DR10 H12 9L/R	70576533	1
6	Seiltrommel zweirillig DR10 H20 9L/R	70576633	1
6	Seiltrommel zweirillig DR10 H40 9L/R	70576833	1
8	Drahtseilset DR10 H12 2/1 1Am, 2m	70595833	1
8	Drahtseilset DR10 H12 2/1 3m, 4m	70599633	1
8	Drahtseilset DR10 H20 2/1 1Am, 2m	70595933	1
8	Drahtseilset DR10 H20 2/1 3m, 4m	70599733	1
8	Drahtseilset DR10 H30 2/1 1Am, 2m, 3m, 4m	75205033	1
8	Drahtseilset DR10 13 H12 4/1 1Am, 2m	70596133	1
8	Drahtseilset DR10 13 H12 4/1 3m, 4m	70599833	1
8	Drahtseilset DR10 13 H20 4/1 1Am, 2m	70596233	1
8	Drahtseilset DR10 13 H20 4/1 3m, 4m	70599933	1
8	Drahtseilset DR10 13 H30 4/1 1Am, 2m	70570233	1
8	Drahtseilset DR10 13 H30 4/1 3m, 4m	70570433	1
8	Drahtseilset DR10 13 H40 4/1 1Am, 2m	70596033	1
8	Drahtseilset DR10 13 H40 4/1 3m, 4m	70596333	1
8	Drahtseilset DR10 H20 6/1 2m, 3m	70598533	1
8	Drahtseilset DR10 H20 6/1 4m	70490133	1
8	Drahtseilset DR10 H40 6/1 2m, 3m	70598633	1
8	Drahtseilset DR10 H40 6/1 4m	70490233	1
9	Drahtseilset DR10 9 H12 4/2	70596433	1
9	Drahtseilset DR10 9 H20 4/2	70596533	1
9	Drahtseilset DR10 9 H30 4/2	70472433	1
9	Drahtseilset DR10 9 H30 4/2 1Am	70495733	1
9	Drahtseilset DR10 9 H40 4/2	70596633	1
15	Seilführungsset links DR 10/13 säurefest	70485033	1
15	Seilführungsset links DR 10/13V säurefest, verstärkt	70447133	1
16	Seilführungsset links DR 10/ 9 säurefest	70484533	1
16	Seilführungsset links DR 10/ 9V säurefest, verstärkt	70447333	1
17	Seilführungsset rechts DR 10/ 9 säurefest	70484733	1
17	Seilführungsset rechts DR 10/ 9V säurefest, verstärkt	70447533	1
18	Gehäuse Elektrik DR10	70422233	1
20	Gehäuse DR10FU V2 2m Krankatze	71913933	1
20	Gehäuse DR10FU V2 3m Krankatze	71913833	1
20	Gehäuse DR10FU V2 4m Krankatze	71913733	1
20	Gehäuse DR10FU V2 2m Solokatze	71913633	1
20	Gehäuse DR10FU V2 3m Solokatze	71913533	1
20	Gehäuse DR10FU V2 4m Solokatze	71913433	1
22	Verkleidungsblech DR10 H12 V1	70597733	1
22	Verkleidungsblech DR10 H20 V1	70597833	1
22	Verkleidungsblech DR10 H30 V1	70587633	1
22	Verkleidungsblech DR10 H40 V1	70597933	1

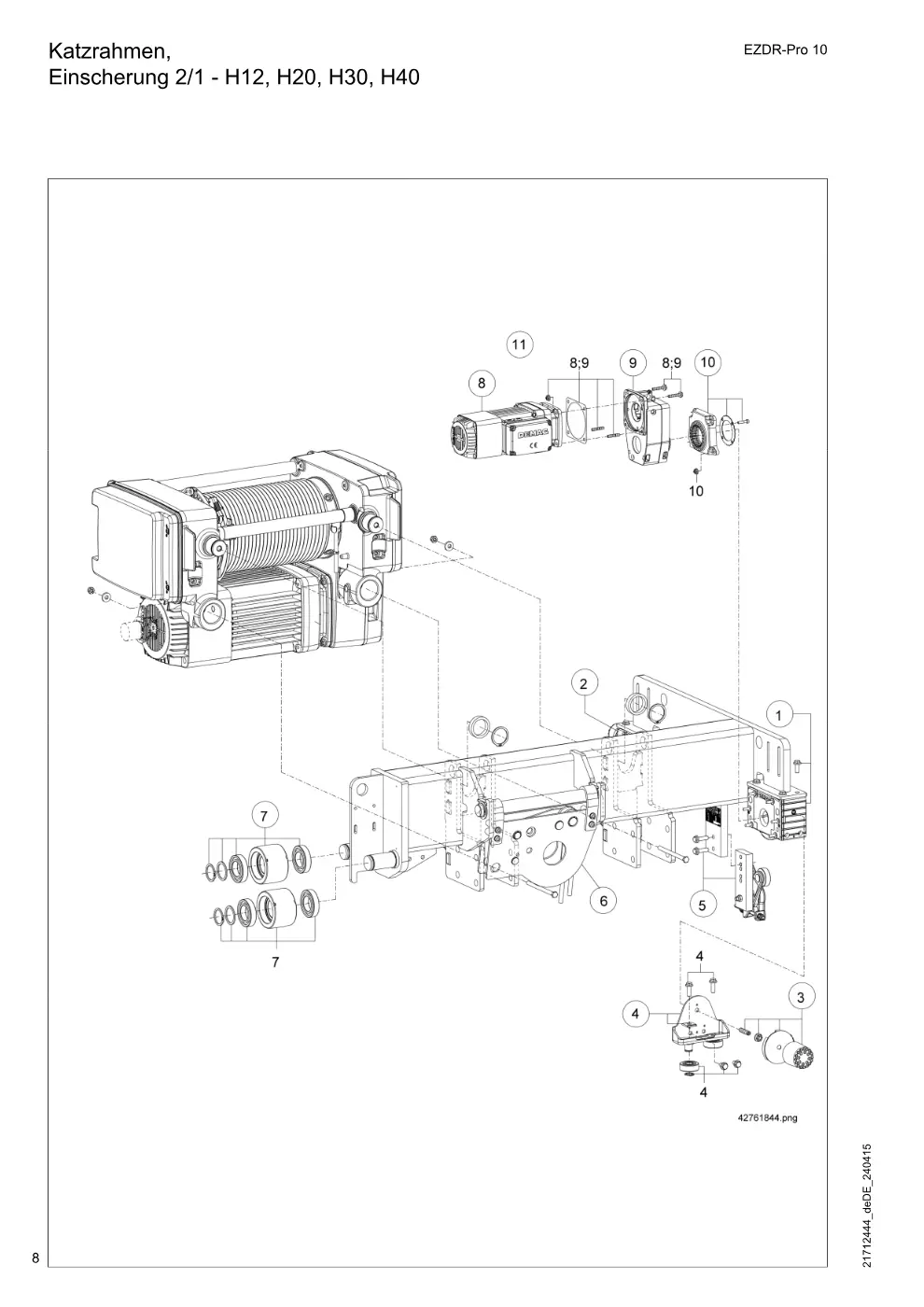

Katzrahmen, Einscherung 2/1 - H12, H20, H30, H40 (Seite 8)

Demag EZDR-Pro 10 – Katzrahmen, Einscherung 2/1 - H12, H20, H30, H40, Zeichnung Seite 8

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
3	Pufferset 70x 70	70591133	1
4	Führungsrolle DRS125	75231833	1
5	Andruckschwinge Set EZDR	70506033	1
7	Radsatzset EZDR	70591033	1
8	Fahrmotor ZBA 71B4 B007	70588833	1
10	Drehmomentstützenset MA125-1	75239644	1
11	Fahrantrieb EZDR kpl. (Teil-Nr. 8	70589833	1

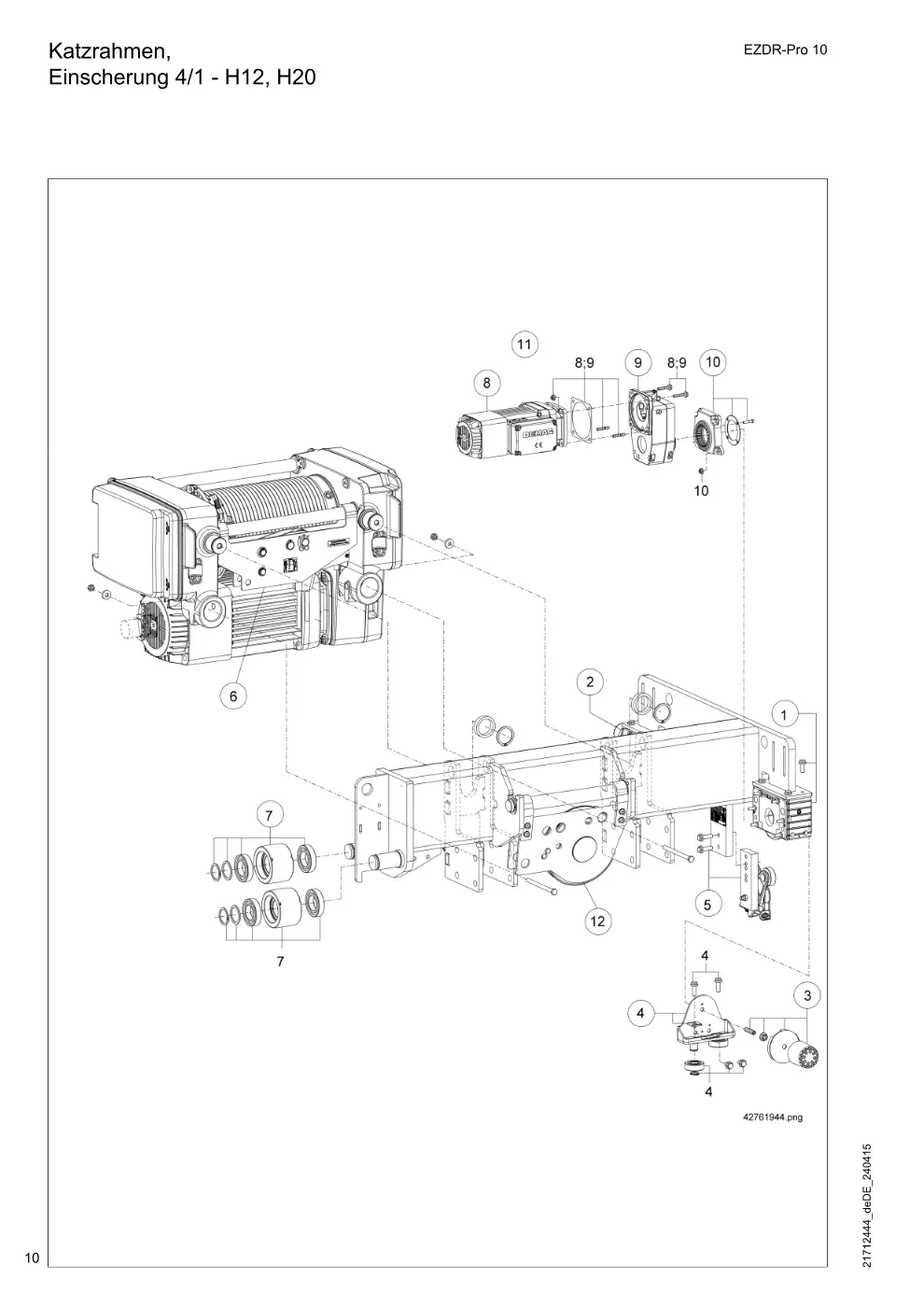

Katzrahmen, Einscherung 4/1 - H12, H20 (Seite 10)

Demag EZDR-Pro 10 – Katzrahmen, Einscherung 4/1 - H12, H20, Zeichnung Seite 10

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
3	Pufferset 70x 70	70591133	1
4	Führungsrolle DRS125	75231833	1
5	Andruckschwinge Set EZDR	70506033	1
7	Radsatzset EZDR	70591033	1
8	Fahrmotor ZBA 71B4 B007	70588833	1
10	Drehmomentstützenset MA125-1	75239644	1
11	Fahrantrieb EZDR kpl. (Teil-Nr. 8	70589833	1

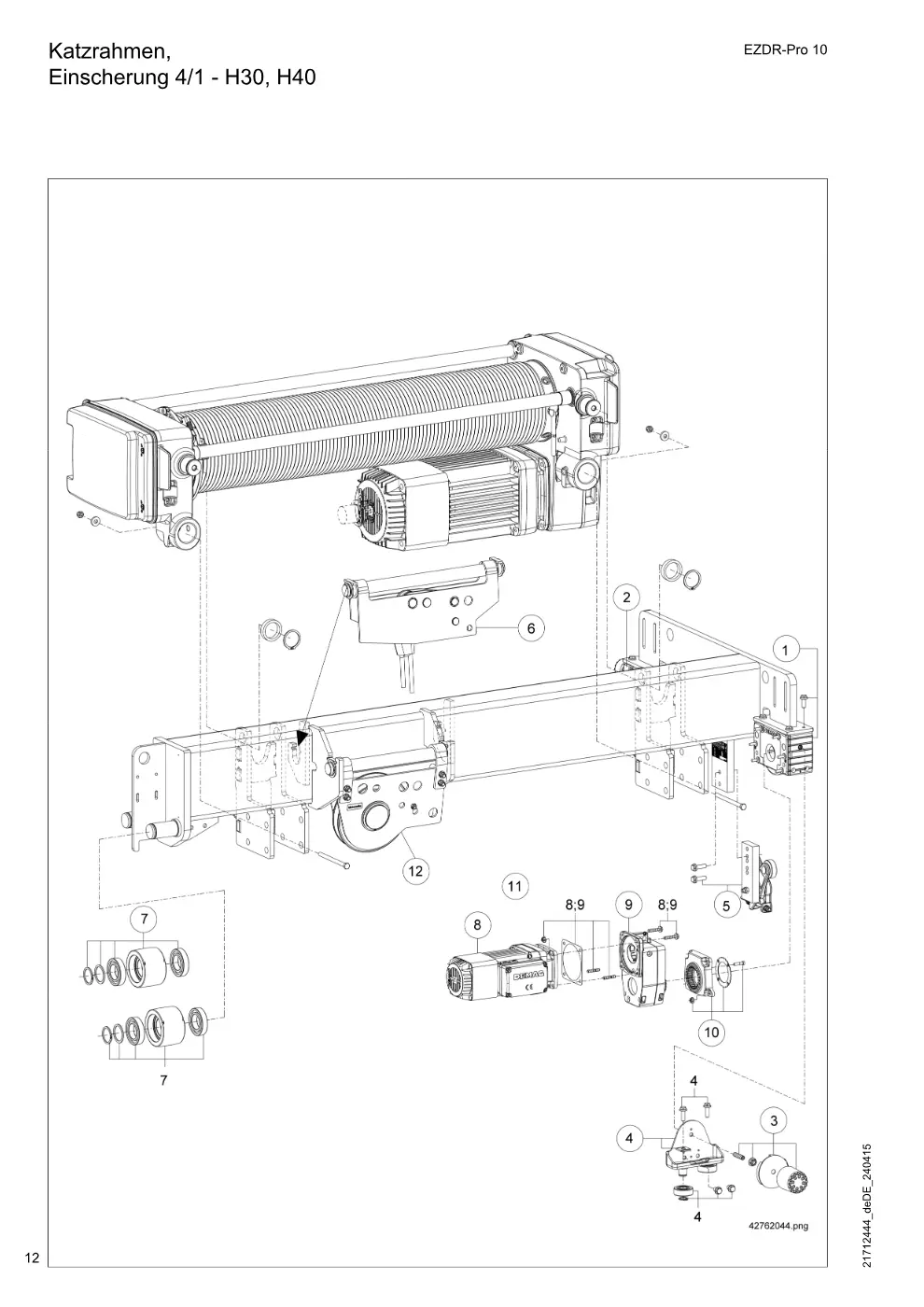

Katzrahmen, Einscherung 4/1 - H30, H40 (Seite 12)

Demag EZDR-Pro 10 – Katzrahmen, Einscherung 4/1 - H30, H40, Zeichnung Seite 12

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
3	Pufferset 70x 70	70591133	1
4	Führungsrolle DRS125	75231833	1
5	Andruckschwinge Set EZDR	70506033	1
7	Radsatzset EZDR	70591033	1
8	Fahrmotor ZBA 71B4 B007	70588833	1
10	Drehmomentstützenset MA125-1	75239644	1
11	Fahrantrieb EZDR kpl. (Teil-Nr. 8	70589833	1

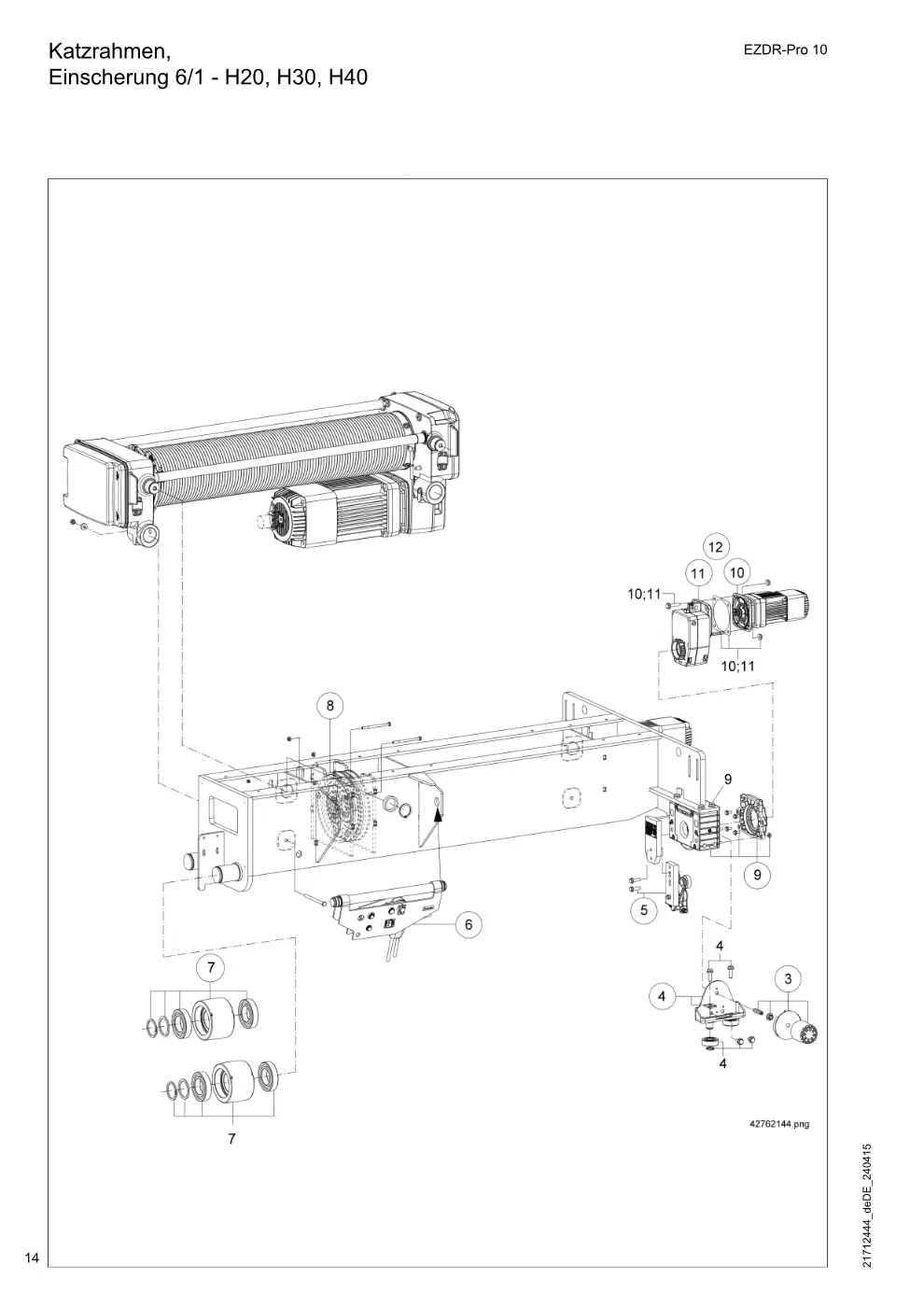

Katzrahmen, Einscherung 6/1 - H20, H30, H40 (Seite 14)

Demag EZDR-Pro 10 – Katzrahmen, Einscherung 6/1 - H20, H30, H40, Zeichnung Seite 14

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
3	Puffer 100X100 M12/SOLO	75201444	1
4	Führungsrolle DRS160	75261833	1
5	Andruckschwinge Set EZDR	70506033	1
7	Radsatzset 160 6/1	70581033	1
9	Drehmomentstützenset MA160-2	75269144	1
10	Fahrmotor ZBA80A4 B007	70585833	1
12	Fahrantrieb ZBA80A4 AME20 kpl. (Teil-Nr. 10, 11)	47993933	1

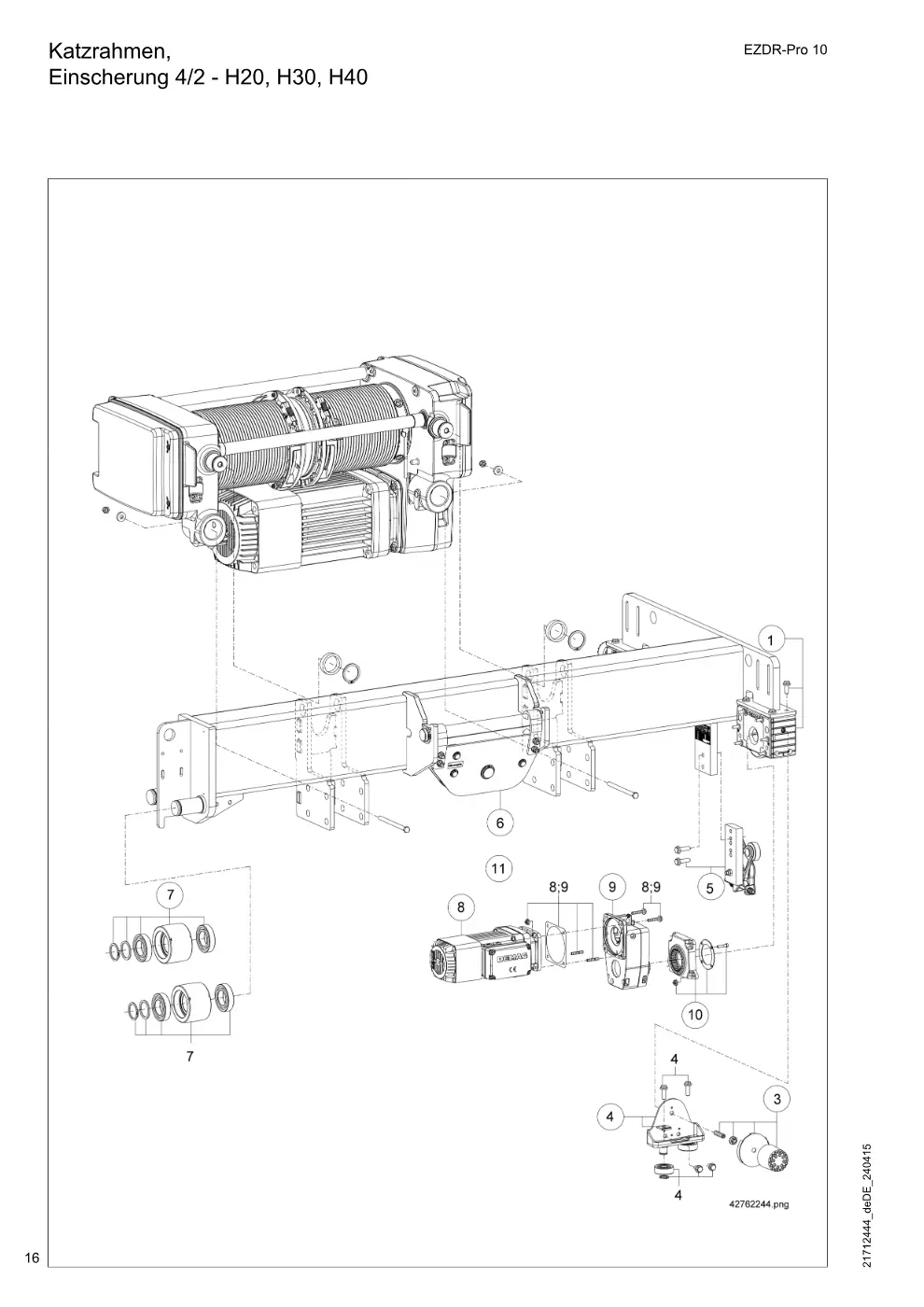

Katzrahmen, Einscherung 4/2 - H20, H30, H40 (Seite 16)

Demag EZDR-Pro 10 – Katzrahmen, Einscherung 4/2 - H20, H30, H40, Zeichnung Seite 16

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
3	Pufferset 70x 70	70591133	1
4	Führungsrolle DRS125	75231833	1
5	Andruckschwinge Set EZDR	70506033	1
7	Radsatzset EZDR	70591033	1
8	Fahrmotor ZBA 71B4 B007	70588833	1
10	Drehmomentstützenset MA125-1	75239644	1
11	Fahrantrieb EZDR kpl. (Teil-Nr. 8	70589833	1

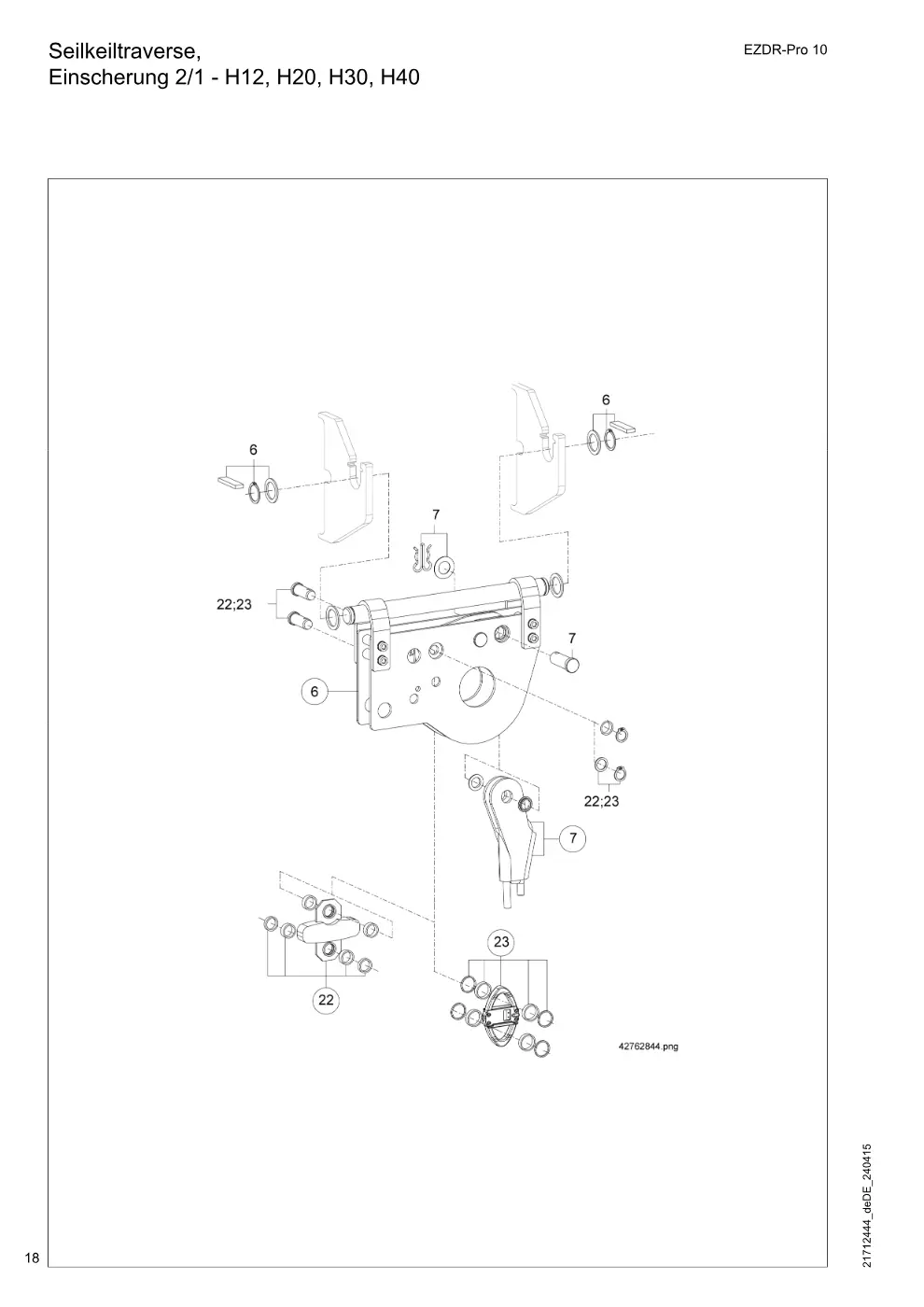

Seilkeiltraverse, Einscherung 2/1 - H12, H20, H30, H40 (Seite 18)

Demag EZDR-Pro 10 – Seilkeiltraverse, Einscherung 2/1 - H12, H20, H30, H40, Zeichnung Seite 18

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
6	Traverse Überlastsichrg. MGS 2/1 2m kpl. (Teil-Nr. 7, 23)	47985433	1
6	Traverse Überlastsichrg. MGS 2/1 3m kpl. (Teil-Nr. 7, 23)	47985533	1
6	Traverse Überlastsichrg. MGS 2/1 4m kpl. (Teil-Nr. 7, 23)	47985633	1
6	Seilkeiltraverse EZDR 10 ZMS kpl. (Teil-Nr. 7, 22)	70593333	1
7	Seiltaschenset DR10	70591733	1
22	Zugmessstab Set ZMS DR10 2/1	70591833	1
23	Überlastabschaltung DR 10 2m MGS	71912733	1
23	Überlastabschaltung DR 10 3m MGS	71912833	1
23	Überlastabschaltung DR 10 4m MGS	71912933	1

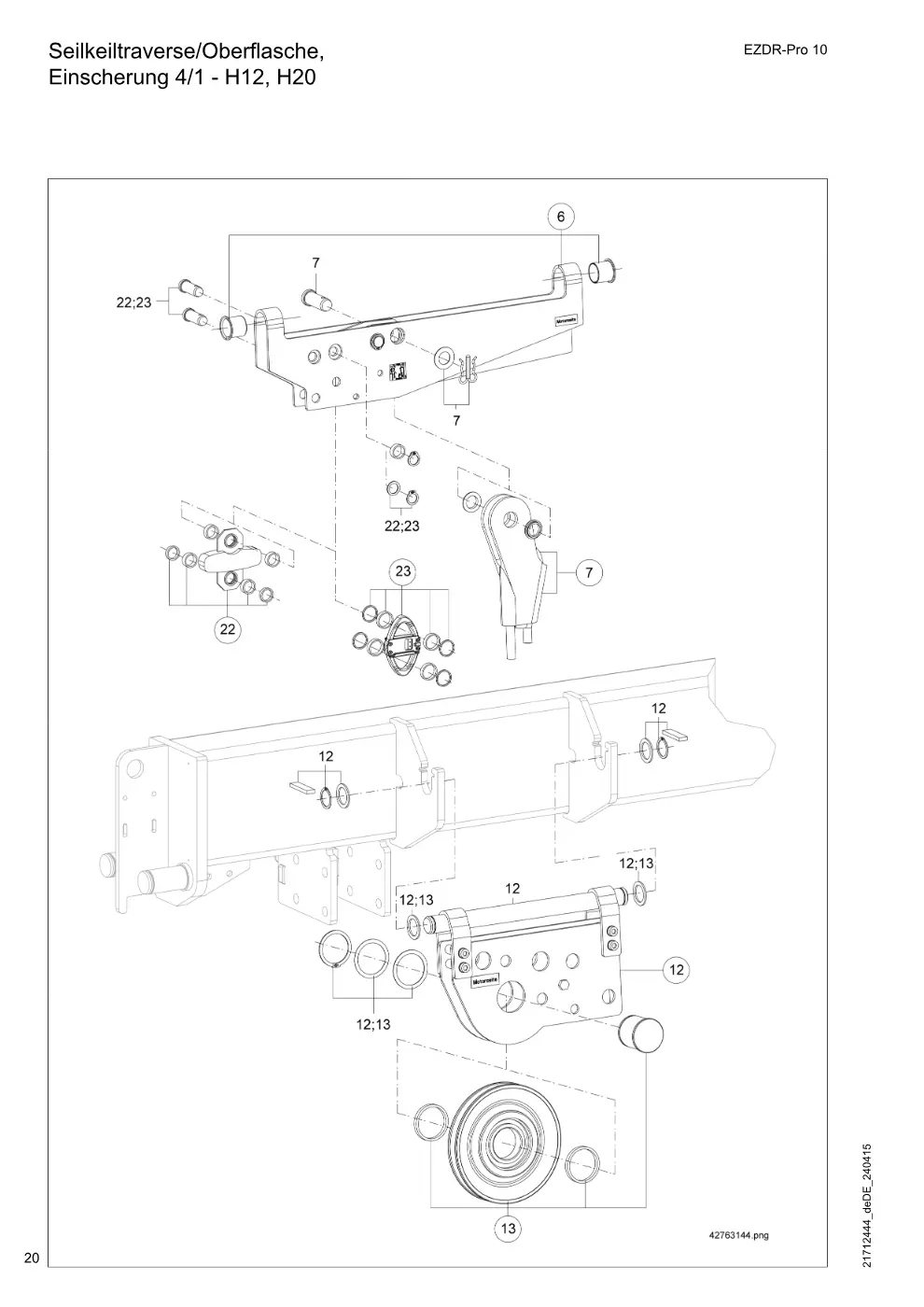

Seilkeiltraverse/Oberflasche, Einscherung 4/1 - H12, H20 (Seite 20)

Demag EZDR-Pro 10 – Seilkeiltraverse/Oberflasche, Einscherung 4/1 - H12, H20, Zeichnung Seite 20

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
6	Traverse Überlastsichrg. MGS H12 4/1 2m kpl. (Teil-Nr. 7, 23)	47989033	1
6	Traverse Überlastsichrg. MGS H12 4/1 3m kpl. (Teil-Nr. 7, 23)	47989133	1
6	Traverse Überlastsichrg. MGS H12 4/1 4m kpl. (Teil-Nr. 7, 23)	47989233	1
6	Traverse Überlastsichrg. MGS H20 4/1 2m kpl. (Teil-Nr. 7, 23)	47989333	1
6	Traverse Überlastsichrg. MGS H20 4/1 3m kpl. (Teil-Nr. 7, 23)	47989433	1
6	Traverse Überlastsichrg. MGS H20 4/1 4m kpl. (Teil-Nr. 7, 23)	47989533	1
6	Seilkeiltraverse H12 4/1 ZMS 4m, kpl. (Teil-Nr. 7, 22)	70594433	1
6	Seilkeiltraverse H20 4/1 ZMS 4m, kpl. (Teil-Nr. 7, 22)	70594533	1
6	Seilkeiltraverse H12 4/1 ZMS 2m, 3m, kpl. (Teil-Nr. 7, 22)	70594633	1
6	Seilkeiltraverse H20 4/1 ZMS 2m, 3m, kpl. (Teil-Nr. 7, 22)	70594733	1
7	Seiltaschenset DR10	70591733	1
12	Oberflaschenset EZDR10 4/1 2m, 3m, kpl. (Teil-Nr. 13)	70594833	1
12	Oberflaschenset EZDR10 4/1 4m kpl. (Teil-Nr. 13)	70595133	1
13	Seilrollenset DR10 4/1 2m, 3m	70595233	1
13	Seilrollenset DR10 4/1 4m	70595333	1
22	Zugmessstab Set ZMS DR10 4/1	70591433	1
23	Überlastabschaltung DR 10 2m MGS	71912733	1
23	Überlastabschaltung DR 10 3m MGS	71912833	1
23	Überlastabschaltung DR 10 4m MGS	71912933	1

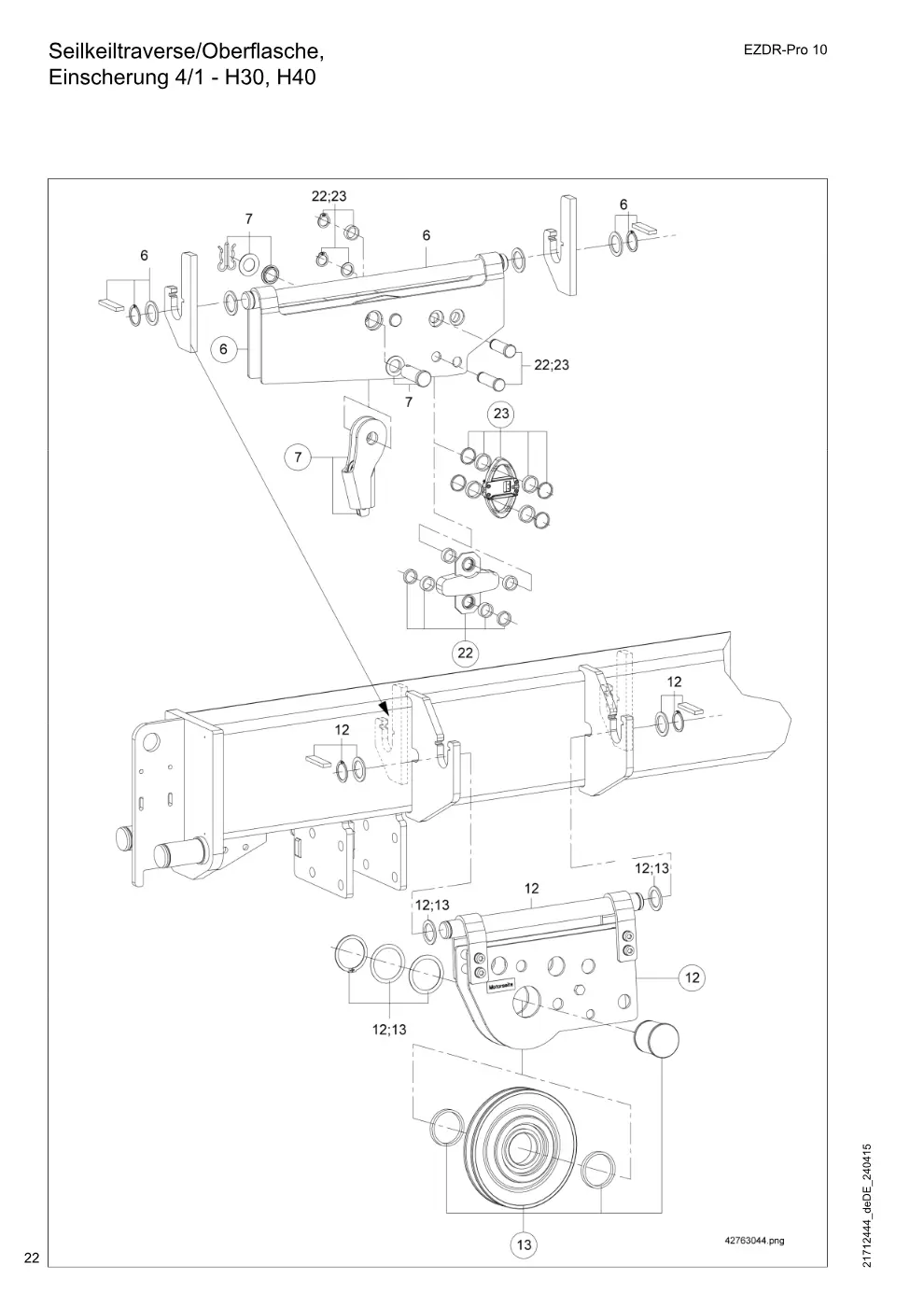

Seilkeiltraverse/Oberflasche, Einscherung 4/1 - H30, H40 (Seite 22)

Demag EZDR-Pro 10 – Seilkeiltraverse/Oberflasche, Einscherung 4/1 - H30, H40, Zeichnung Seite 22

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
6	Traverse Überlastsichrg. MGS H40 4/1 2m kpl. (Teil-Nr. 7, 23)	47987833	1
6	Traverse Überlastsichrg. MGS H40 4/1 3m kpl. (Teil-Nr. 7, 23)	47987933	1
6	Traverse Überlastsichrg. MGS H40 4/1 4m kpl. (Teil-Nr. 7, 23)	47988033	1
6	Seilkeiltraverse H40 ZMS 2m, 3m, kpl. (Teil-Nr. 7, 22)	70584033	1
6	Seilkeiltraverse H40 ZMS 4m 4m, kpl. (Teil-Nr. 7, 22)	70584133	1
7	Seiltaschenset DR10	70591733	1
12	Oberflaschenset EZDR10 4/1 2m, 3m, kpl. (Teil-Nr. 13)	70594833	1
12	Oberflaschenset EZDR10 4/1 4m kpl. (Teil-Nr. 13)	70595133	1
13	Seilrollenset DR10 4/1 2m, 3m	70595233	1
13	Seilrollenset DR10 4/1 4m	70595333	1
22	Zugmessstab Set ZMS DR10 4/1	70591433	1
23	Überlastabschaltung DR 10 2m MGS	71912733	1
23	Überlastabschaltung DR 10 3m MGS	71912833	1
23	Überlastabschaltung DR 10 4m MGS	71912933	1

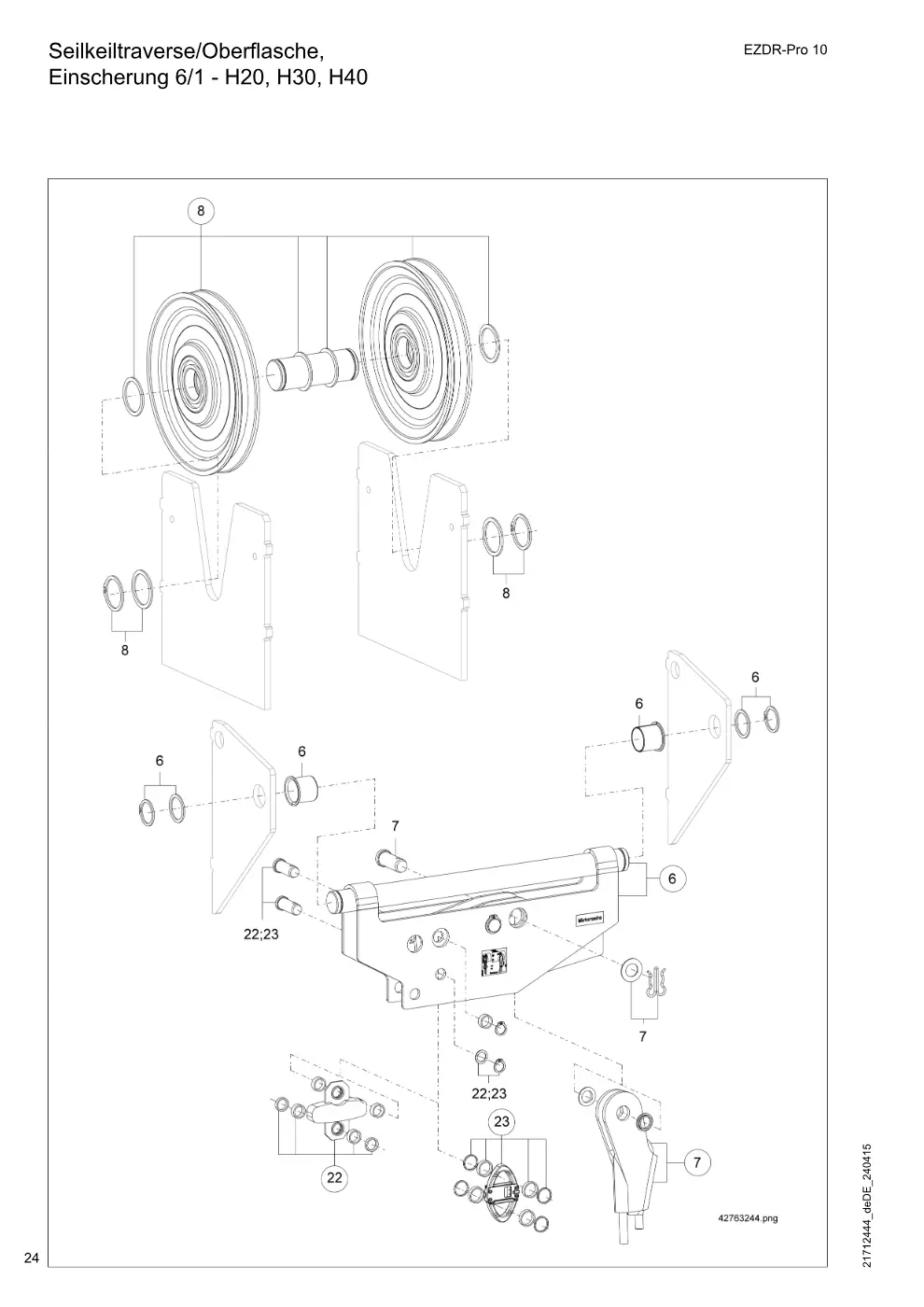

Seilkeiltraverse/Oberflasche, Einscherung 6/1 - H20, H30, H40 (Seite 24)

Demag EZDR-Pro 10 – Seilkeiltraverse/Oberflasche, Einscherung 6/1 - H20, H30, H40, Zeichnung Seite 24

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
6	Traverse Überlastsichrg. MGS 6/1 2m kpl. (Teil-Nr. 7, 23)	47990233	1
6	Traverse Überlastsichrg. MGS 6/1 3m kpl. (Teil-Nr. 7, 23)	47990333	1
6	Traverse Überlastsichrg. MGS 6/1 4m kpl. (Teil-Nr. 7, 23)	47990433	1
6	Seilkeiltraverse 6/1 ZMS 2m, 3m, kpl. (Teil-Nr. 7, 22)	70586333	1
6	Seilkeiltraverse 6/1 ZMS 4m kpl. (Teil-Nr. 7, 22)	70586433	1
7	Seiltaschenset DR10	70591733	1
8	Oberflaschenset 6/1	70585433	1
22	Zugmessstab Set ZMS DR10 2/1	70591833	1
23	Überlastabschaltung DR 10 2m MGS	71912733	1
23	Überlastabschaltung DR 10 3m MGS	71912833	1
23	Überlastabschaltung DR 10 4m MGS	71912933	1

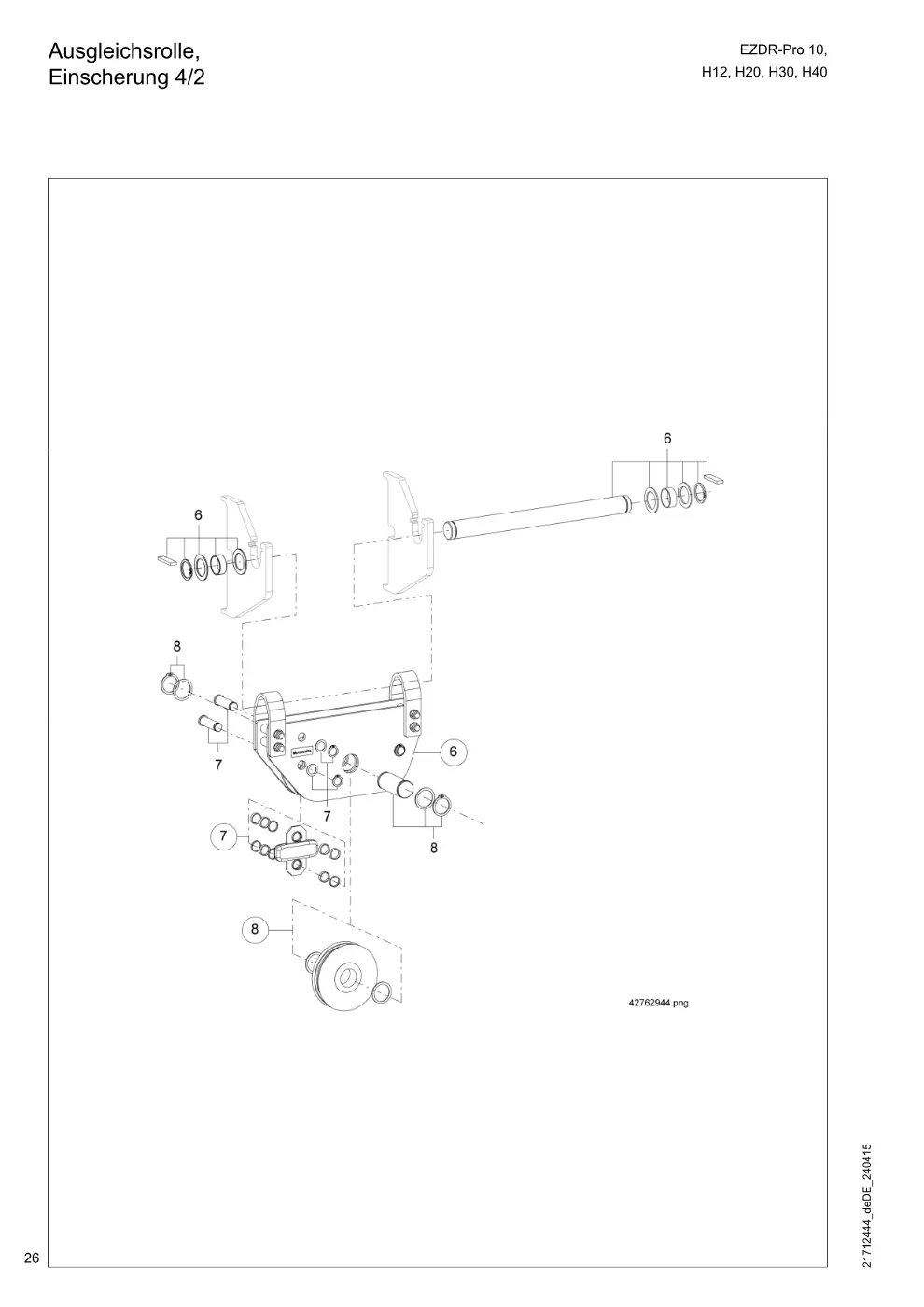

Ausgleichsrolle, Einscherung 4/2 (Seite 26)

Demag EZDR-Pro 10 – Ausgleichsrolle, Einscherung 4/2, Zeichnung Seite 26

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
6	Ausgleichsrollenset EZDR10	70595733	1
7	Zugmessstab Set ZMS DR10 2/1 4/2	70591833	1
8	Seilrollenset DR10 4/2	70595433	1

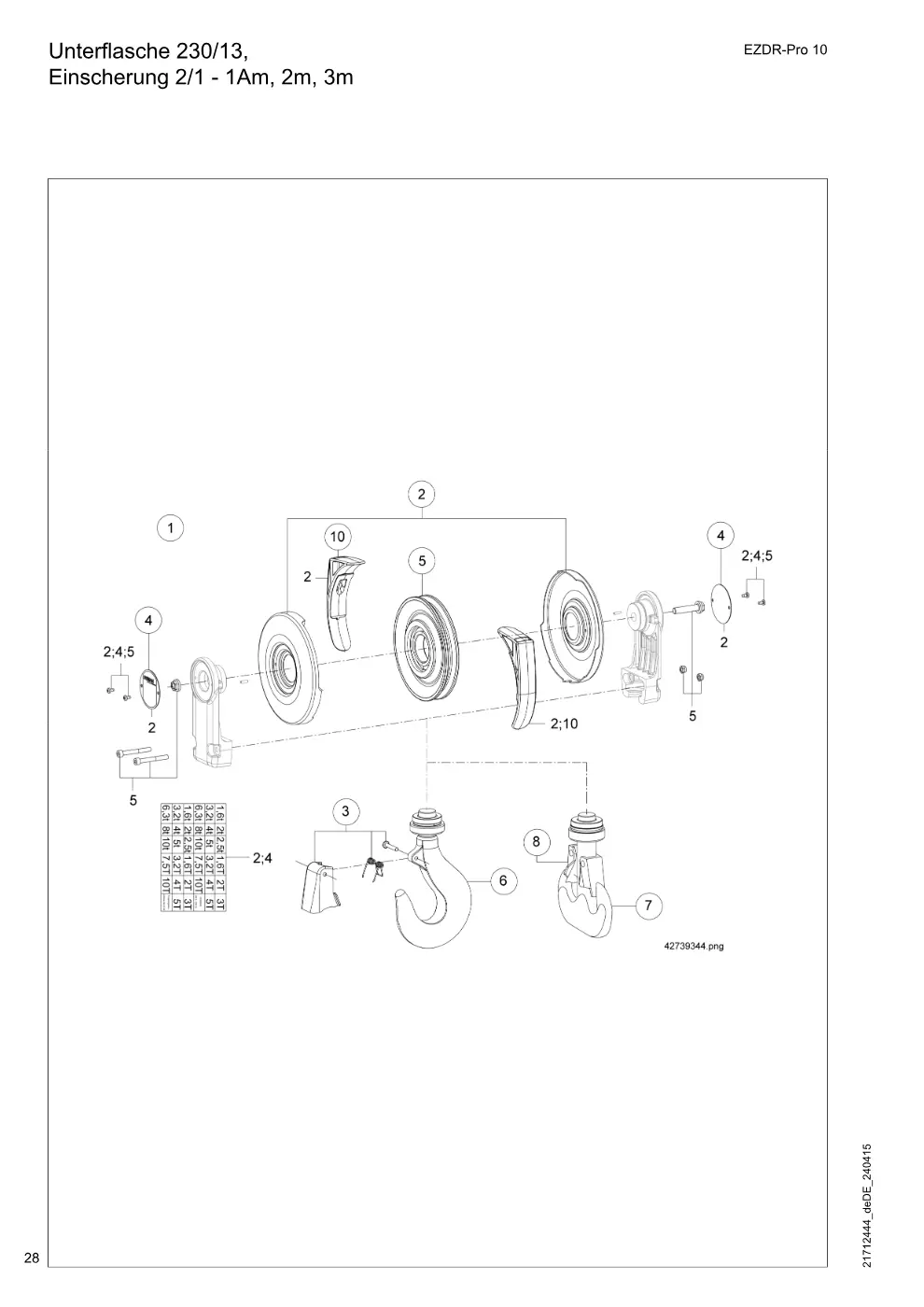

Unterflasche 230/13, Einscherung 2/1 - 1Am, 2m, 3m (Seite 28)

Demag EZDR-Pro 10 – Unterflasche 230/13, Einscherung 2/1 - 1Am, 2m, 3m, Zeichnung Seite 28

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Unterflasche 1-rollig 230/13	71321033	1
2	Seilrollenhaube Set 2/1 kpl. (Teil-Nr. 4, 10)	70598033	1
3	Hakenmaulsicherung 2,5	34182633	1
4	Traglastschildset Neutral	71389033	1
5	Seilrollenset DR10 2/1	70585233	1
6	Einfachhaken 1/1-RSN 2,5-T kpl. (Teil-Nr.	70398433	1
7	Doppellasthaken 1/1-RSN 2,5-T kpl. (Teil-Nr.	71293033	1
8	Hakenmaulsicherung E 1 /D 1- 2	34187433	1
10	Seilrollenabdeckung Set 230	71314533	1

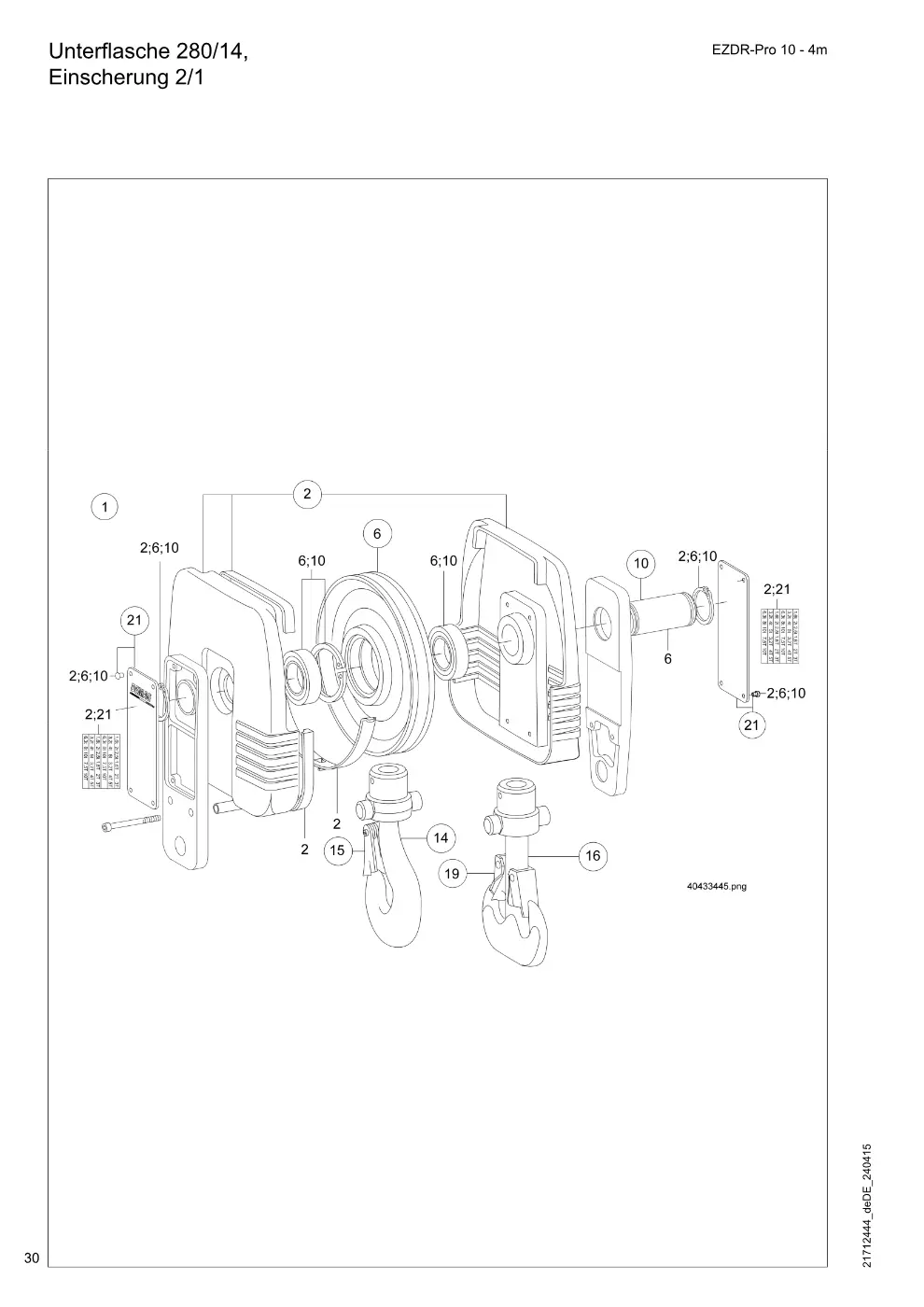

Unterflasche 280/14, Einscherung 2/1 (Seite 30)

Demag EZDR-Pro 10 – Unterflasche 280/14, Einscherung 2/1, Zeichnung Seite 30

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Unterflasche 1-rollig 280/14	82921933	1
2	Seilrollenhaube Set 2/1 4m kpl. (Teil-Nr. 21)	70587933	1
6	Seilrollenset DR10 2/1	70585333	1
10	Unterflaschenbolzen DH400	82920933	1
14	Einfachhaken mit Traverse BSN 2,5T kpl. (Teil-Nr. 15)	15084333	1
15	Hakenmaulsicherung 2,5	34182633	1
16	Doppellasthaken mit Traverse BSN 2,5-T kpl. (Teil-Nr. 19)	15084533	1
19	Hakenmaulsicherung E 1 /D 1- 2	34187433	1
21	Traglastschildset Neutral	71390033	1

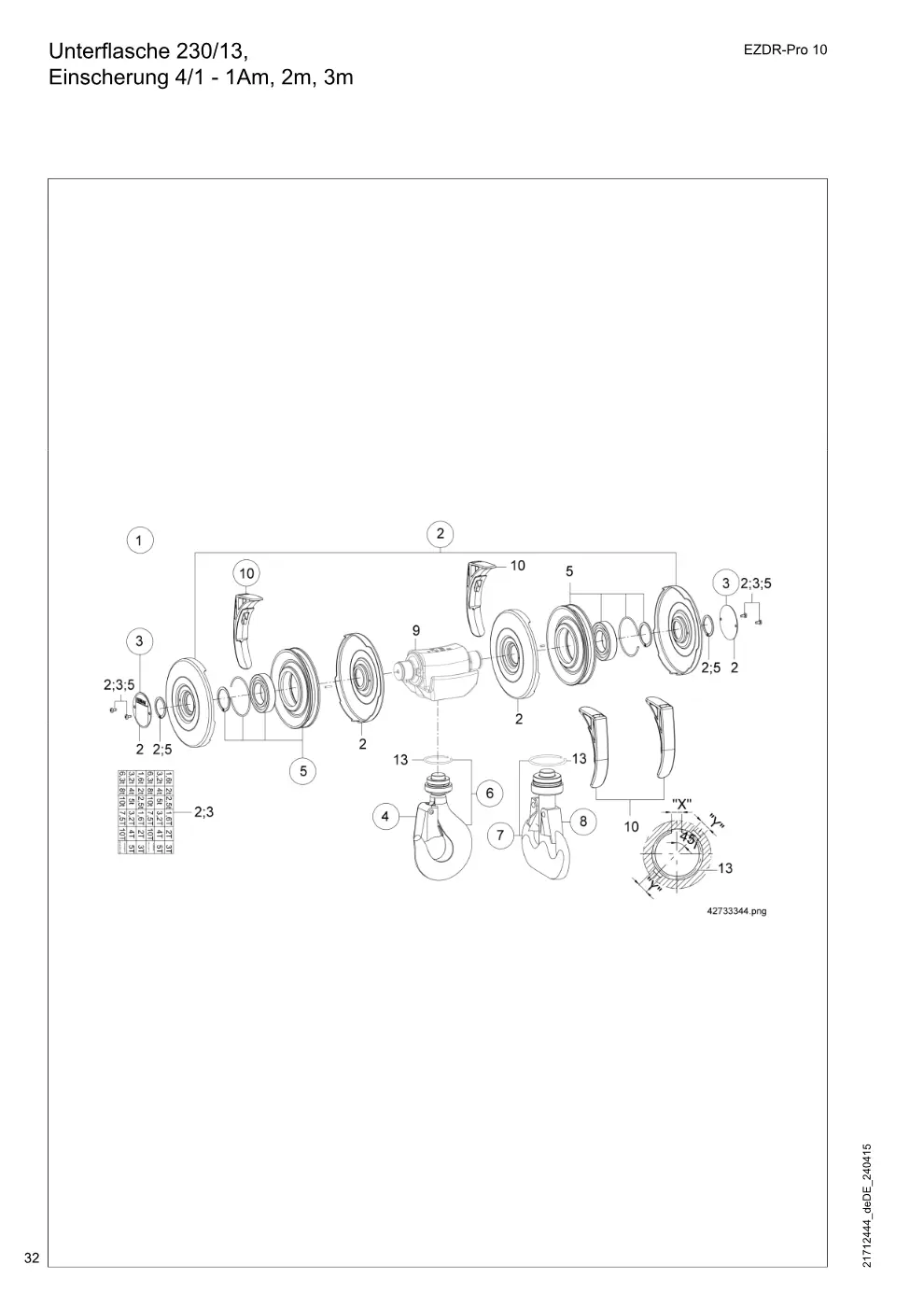

Unterflasche 230/13, Einscherung 4/1 - 1Am, 2m, 3m (Seite 32)

Demag EZDR-Pro 10 – Unterflasche 230/13, Einscherung 4/1 - 1Am, 2m, 3m, Zeichnung Seite 32

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Unterflasche 2-rollig 230/13	71323033	1
2	Seilrollenhaube Set 4/1 kpl. (Teil-Nr. 3, 10)	70598133	1
3	Traglastschildset Neutral	71389033	1
4	Hakenmaulsicherung 4	34182733	1
5	Seilrollenset DR10 4/1	70595233	1
6	Einfachhaken 1/1-RSN 4 -T kpl. (Teil-Nr.	70598433	1
7	Doppellasthaken 1/1-RSN 4 -T kpl. (Teil-Nr.	71295033	1
8	Hakenmaulsicherung E 2- 4/D 4- 5	34187733	1
10	Seilrollenabdeckung Set 230	71314533	1

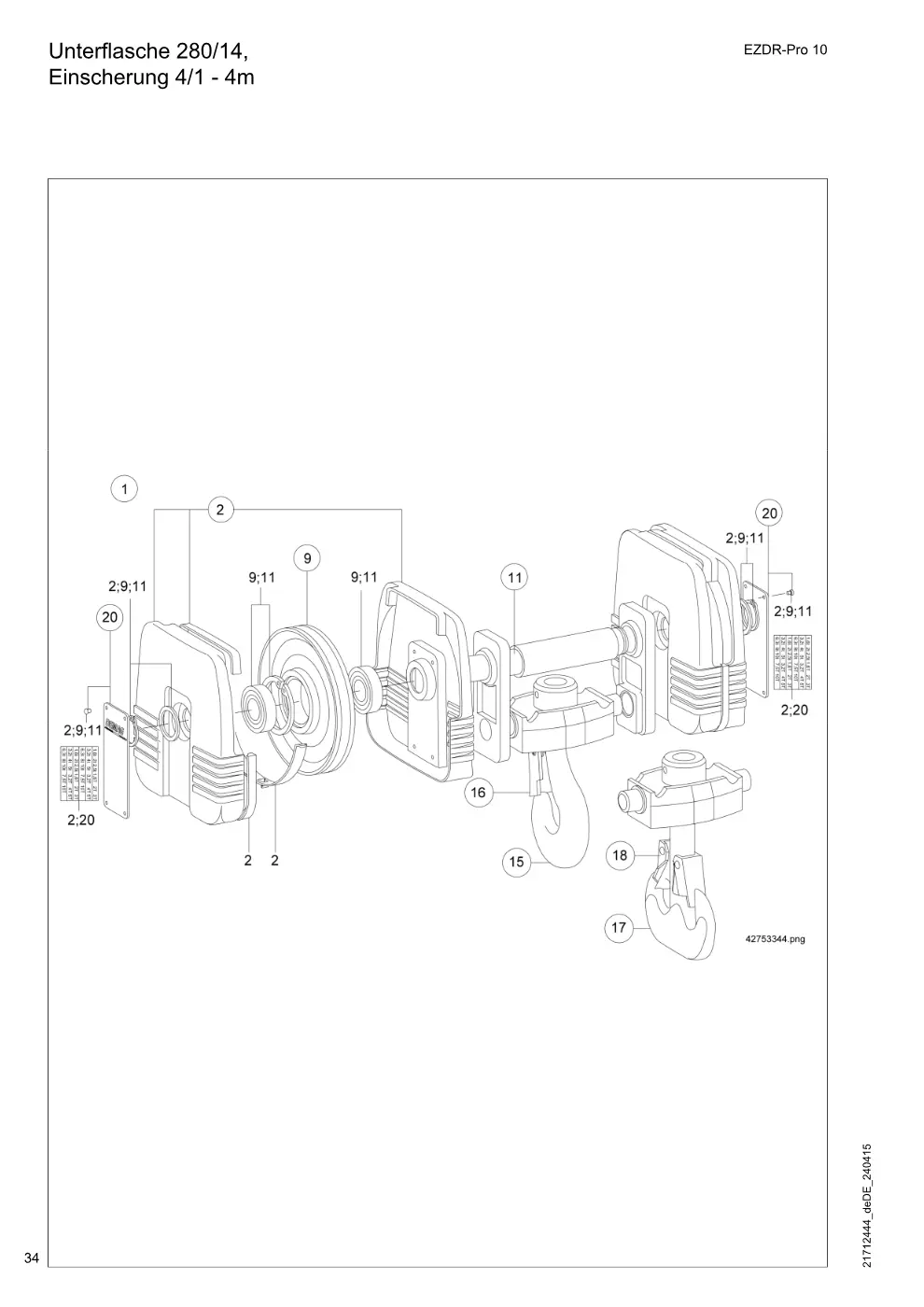

Unterflasche 280/14, Einscherung 4/1 - 4m (Seite 34)

Demag EZDR-Pro 10 – Unterflasche 280/14, Einscherung 4/1 - 4m, Zeichnung Seite 34

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Unterflasche 2-rollig 280/14	82926033	1
2	Seilrollenhaube Set 4/1 4m kpl. (Teil-Nr. 20)	70598333	1
3	Seilrollenset DR10 4/1 4m	70595333	1
11	Bolzenset 280 55x369 4/1	47932333	1
15	Einfachhaken mit Traverse GSN 5 S kpl. (Teil-Nr. 16)	82926133	1
16	Hakenmaulsicherung E 5 /D 6	34187933	1
17	Doppellasthaken mit Traverse BSN 5 -S kpl. (Teil-Nr. 18)	82926933	1
18	Hakenmaulsicherung E 2- 4/D 4- 5	34187733	1
20	Traglastschildset Neutral	71390033	1

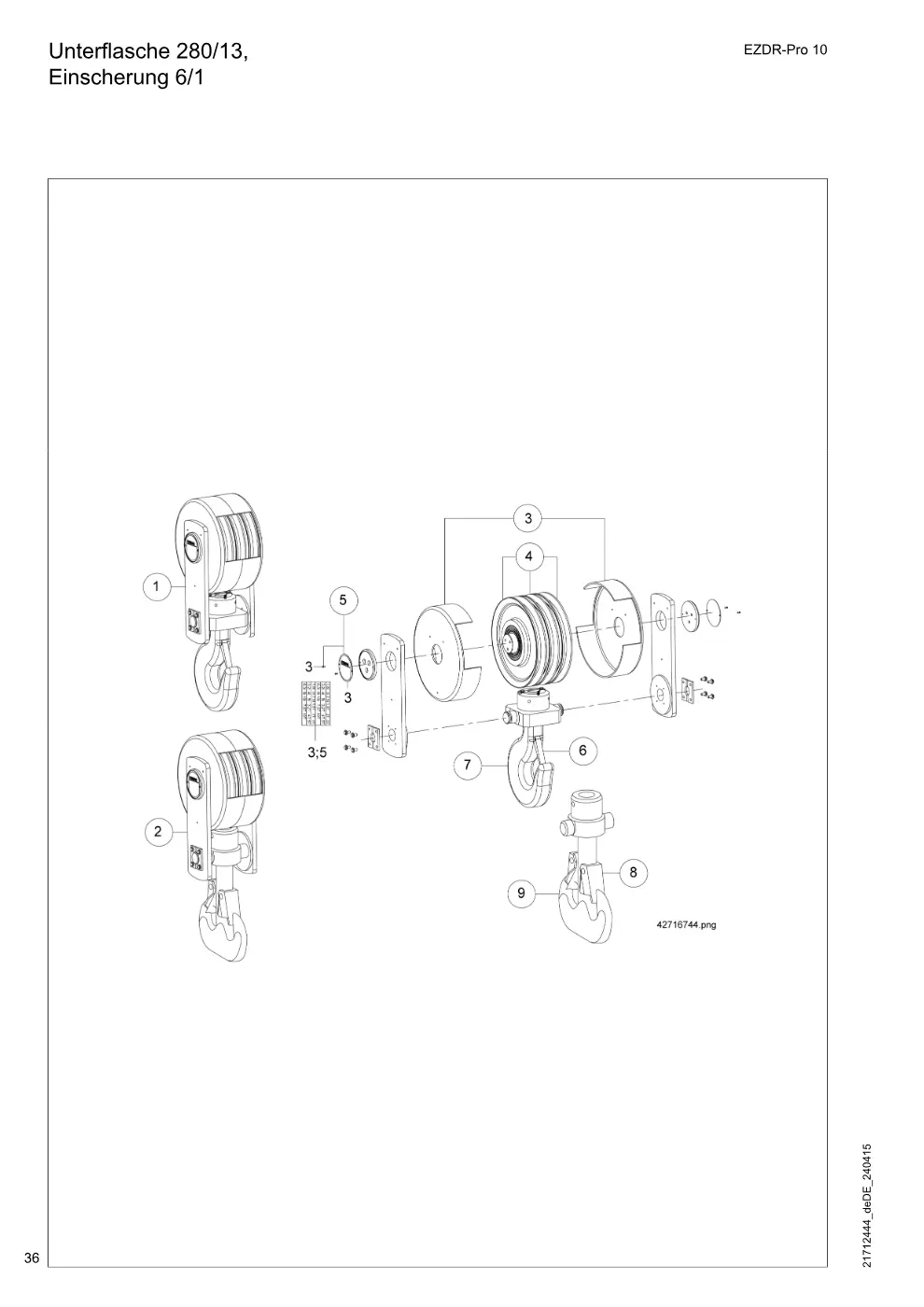

Unterflasche 280/13, Einscherung 6/1 (Seite 36)

Demag EZDR-Pro 10 – Unterflasche 280/13, Einscherung 6/1, Zeichnung Seite 36

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Unterflasche 3-rollig 280/13 5V	71324033	1
3	Seilrollenhaube Set 6/1 kpl. (Teil-Nr.	71324233	1
5	Traglastschildset Neutral	71388933	1
6	Hakenmaulsicherungsset GR. 5	71323433	1

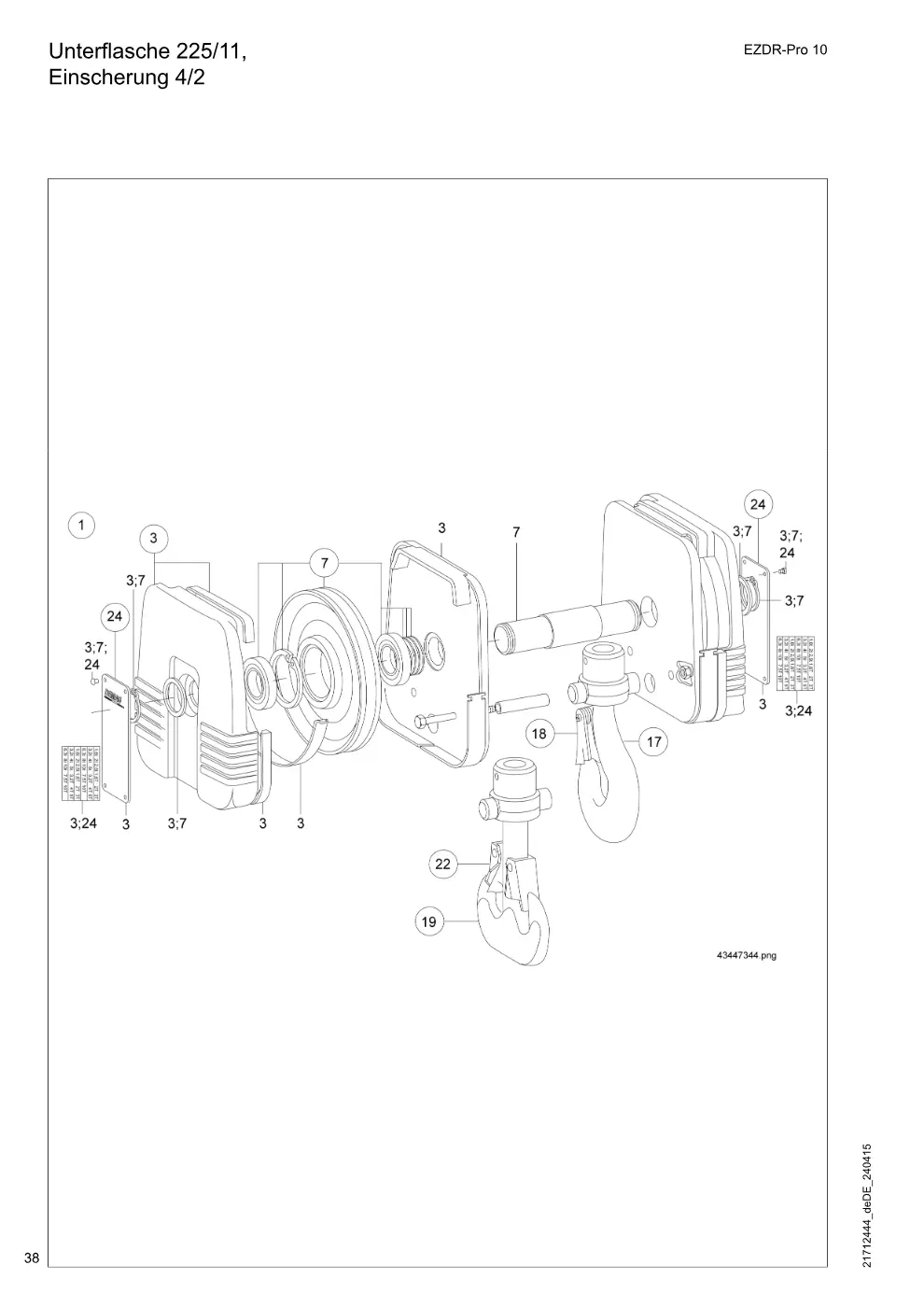

Unterflasche 225/11, Einscherung 4/2 (Seite 38)

Demag EZDR-Pro 10 – Unterflasche 225/11, Einscherung 4/2, Zeichnung Seite 38

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Unterflasche 2-rollig 225/11	82926833	1
3	Seilrollenhaube Set 4/1, 4/2 kpl. (Teil-Nr. 24)	70598233	1
7	Seilrollenset DR10 4/2	70595433	1
17	Einfachhaken mit Traverse BSN 2,5T kpl. (Teil-Nr. 18)	15084333	1
18	Hakenmaulsicherung 2,5	34182633	1
19	Doppellasthaken mit Traverse BSN 2,5-T kpl. (Teil-Nr. 22)	15084533	1
22	Hakenmaulsicherung E 1 /D 1- 2	34187433	1
24	Traglastschildset Neutral	71390033	1

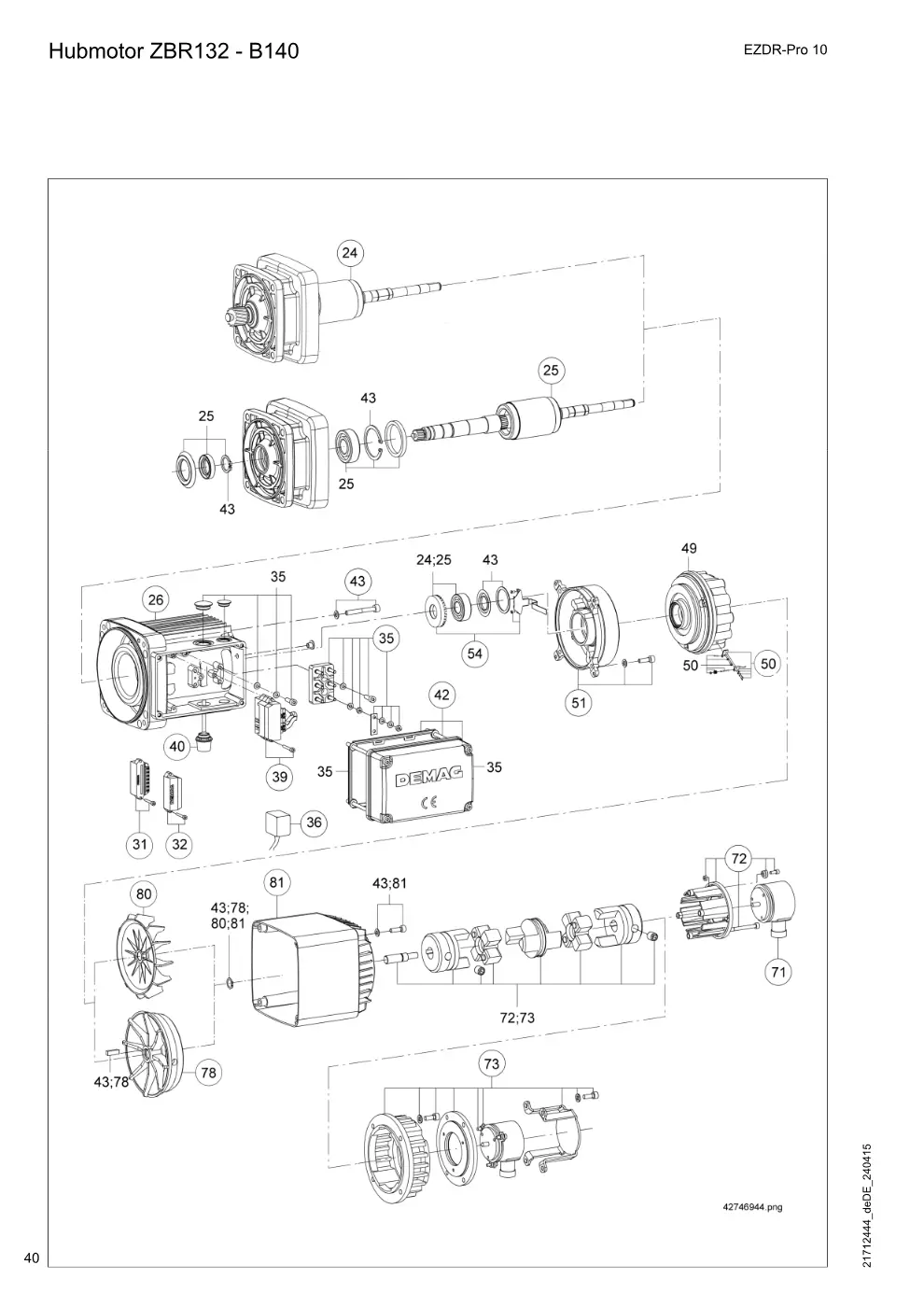

Hubmotor ZBR132 - B140 (Seite 40)

Demag EZDR-Pro 10 – Hubmotor ZBR132 - B140, Zeichnung Seite 40

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
24	Läuferset ZBR132B 4 C 4 2/1, 4/2, 2m, 3m, 4m, 1-18 m/min	75221833	1
24	Läuferset ZBR132B 4 C 4 4/1, 2m, 3m, 4m, 0,5-9 m/min	75221833	1
24	Läuferset ZBR132C 4 2/1, 4/2, 2m, 3m, 4m, 1-25 m/min	75222033	1
24	Läuferset ZBR132C 4 4/1, 2m, 3m, 4m, 0,5-12,5 m/min	75222033	1
25	Läuferset ZBR132D12/2 2/1, 4/2, 2m, 3m, 4m, 10/1,7 m/min	75222533	1
25	Läuferset ZBR132D12/2 4/1, 2m, 3m, 4m, 5/0,8 m/min	75222533	1
25	Läuferset ZBR132B 4 2/1, 4/2, 1Am, 0,4-9 m/min	75221933	1
25	Läuferset ZBR132B 4 4/1, 1Am, 0,2-4,5 m/min	75221933	1
25	Läuferset ZBR132D12/2 2/1, 4/2, 1Am, 8/1,4 m/min	75222633	1
25	Läuferset ZBR132D12/2 4/1, 1Am, 4/0,7 m/min	75222633	1
26	Ständerset ZBR132D12/2	26535133	1
26	Ständerset ZBR132B 4	26535233	1
26	Ständerset ZBR132C 4	26535333	1
31	Bremsenansteuerung GS 1 AC	26089484	1
32	Spannungsrelais VE 42-149V AC	26090184	1
32	Spannungsrelais VE 150-500V AC	26090284	1
35	Klemmenkastenset Z112 /132	31816633	1
39	Gerät IMP RS422/5V Set EGS 1 (TTL)	47074033	1
39	Gerät IMP RS422-30VSet EGS 2 (TTL)	47074133	1
39	Gerät IMP HTL-30V Set EGS 3 (HTL)	47074233	1
40	Verbinderset 10POL 250M20	48556633	1
40	Verbinderset 10POL 350M20	48556733	1
42	Deckel Klemmenkasten Z132 -225	23882533	1
43	Montageteileset Z112 /132	34247433	1
50	Mikroschalter V4NO Set	26019333	1
51	Lagerschildset BS ZB112/132	23866333	1
51	Lagerschildset BS ZBR132 EG	26516433	1
54	Einbau-Impulsgeber EG/Z 132	46982333	1
71	Drehgeber AG2 TTL5/24 nur für 12/2 polig	73056633	1
71	Drehgeber AG2 TTL5/24	20444284	1
71	Drehgeber AG3 HTL24/24	20444384	1
72	Anbauteile AG1-3/ Z132	23848133	1
72	Anbauteile AG1-3/ Z132 für Lüfterhaube AL-DG	23848433	1
73	Anbauteile AG1-3/ Z132 für Lüfterhaube AL-SG, option	23848533	1
78	Lüfterset Z112/132schwer option	23871733	1
80	Lüfterset Z112/132leicht	23871533	1
81	Lüfterhaubenset ZB112/132 kpl. (Teil-Nr. 80)	23874033	1
81	Lüfterhaubenset Z112/132 kpl. (Teil-Nr. 80), option	23874133	1

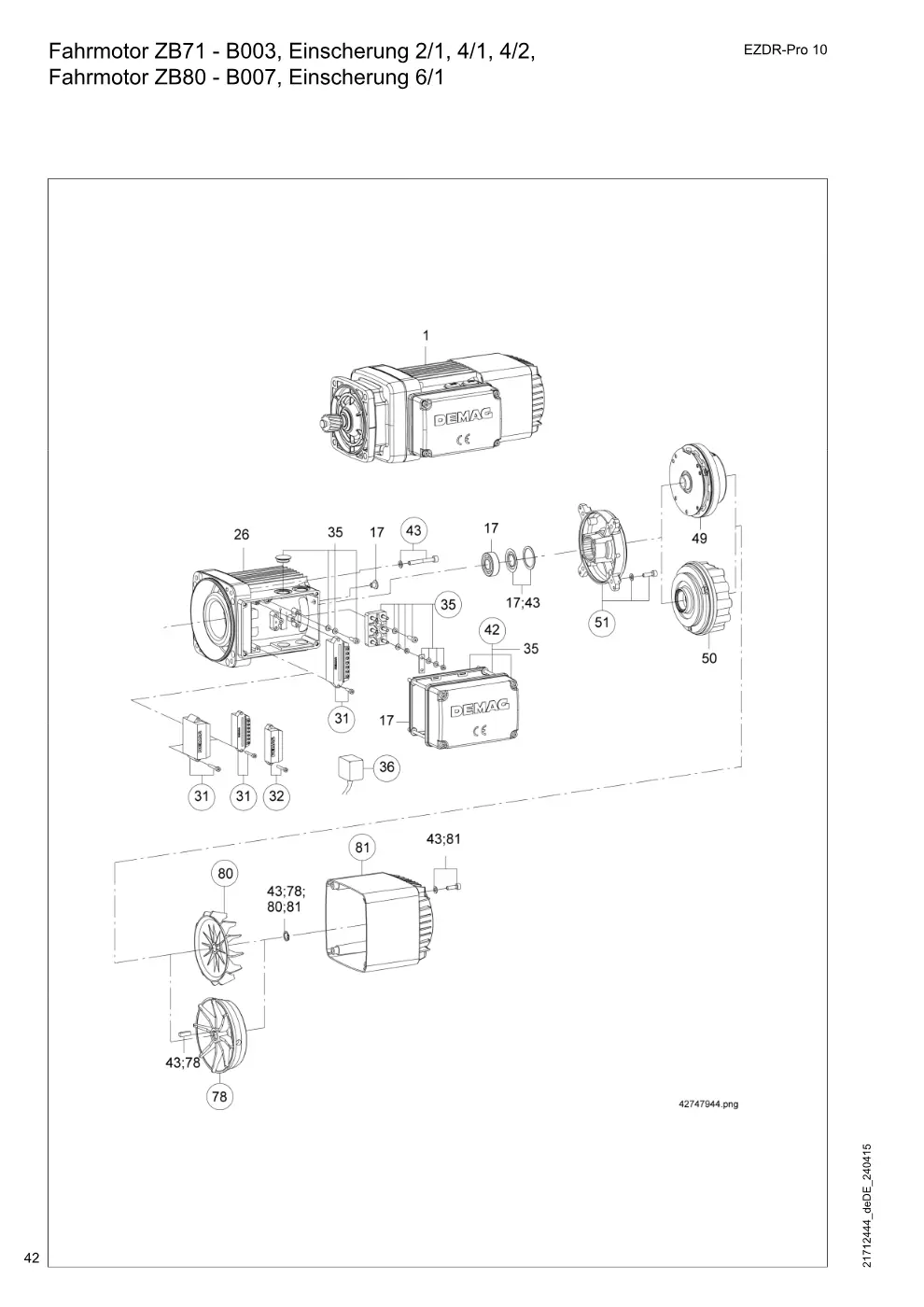

Fahrmotor ZB71 - B003, Einscherung 2/1, 4/1, 4/2, Fahrmotor ZB80 - B007, Einscherung 6/1 (Seite 42)

Demag EZDR-Pro 10 – Fahrmotor ZB71 - B003, Einscherung 2/1, 4/1, 4/2, Fahrmotor ZB80 - B007, Einscherung 6/1, Zeichnung Seite 42

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
17	Lagerungs- und Dichtungsset Z63/71	36687533	1
17	Lagerungs- und Dichtungsset Z80/90A	36646433	1
31	Bremsenansteuerung GE 3 A	26089084	1
31	Bremsenansteuerung GP 3 A	26089184	1
31	Bremsenansteuerung GE 1,5A	26089284 → 26089084	1
31	Bremsenansteuerung GP 1,5A	26089384 → 26089184	1
31	Bremsenansteuerung GS 1 AC	26089484	1
31	Bremsenansteuerung GF 0,8A	26094384	1
32	Stromrelais SE0,25-4,0A AC	26086484	1
32	Stromrelais SE 0,4-16A AC	26087084	1
32	Spannungsrelais VE 42-149V AC	26090184	1
32	Spannungsrelais VE 150-500V AC	26090284	1
35	Klemmenkastenset Z 63 / 71	79499233	1
35	Klemmenkastenset Z 80 / 90A	79499133	1
42	Deckel Klemmenkasten Z 63- 90	21882533	1
43	Montageteileset Z 63 / 71	34247033	1
43	Montageteileset Z 80 / 90A	34250333	1
51	Lagerschildset BS ZB 63/ 71	20867233	1
51	Lagerschildset BS ZB 80/ 90	21866233	1
78	Lüfterset Z63/71 schwer option	20871733	1
78	Lüfterset Z80/90A schwer option	21871733	1
80	Lüfterset Z63/71 leicht	20871533	1
80	Lüfterset Z80/90A leicht	21871533	1
81	Lüfterhaubenset ZB 63/ 71 kpl. (Teil-Nr. 80)	20874033	1
81	Lüfterhaubenset ZB 80/90A kpl. (Teil-Nr. 80)	21874033	1

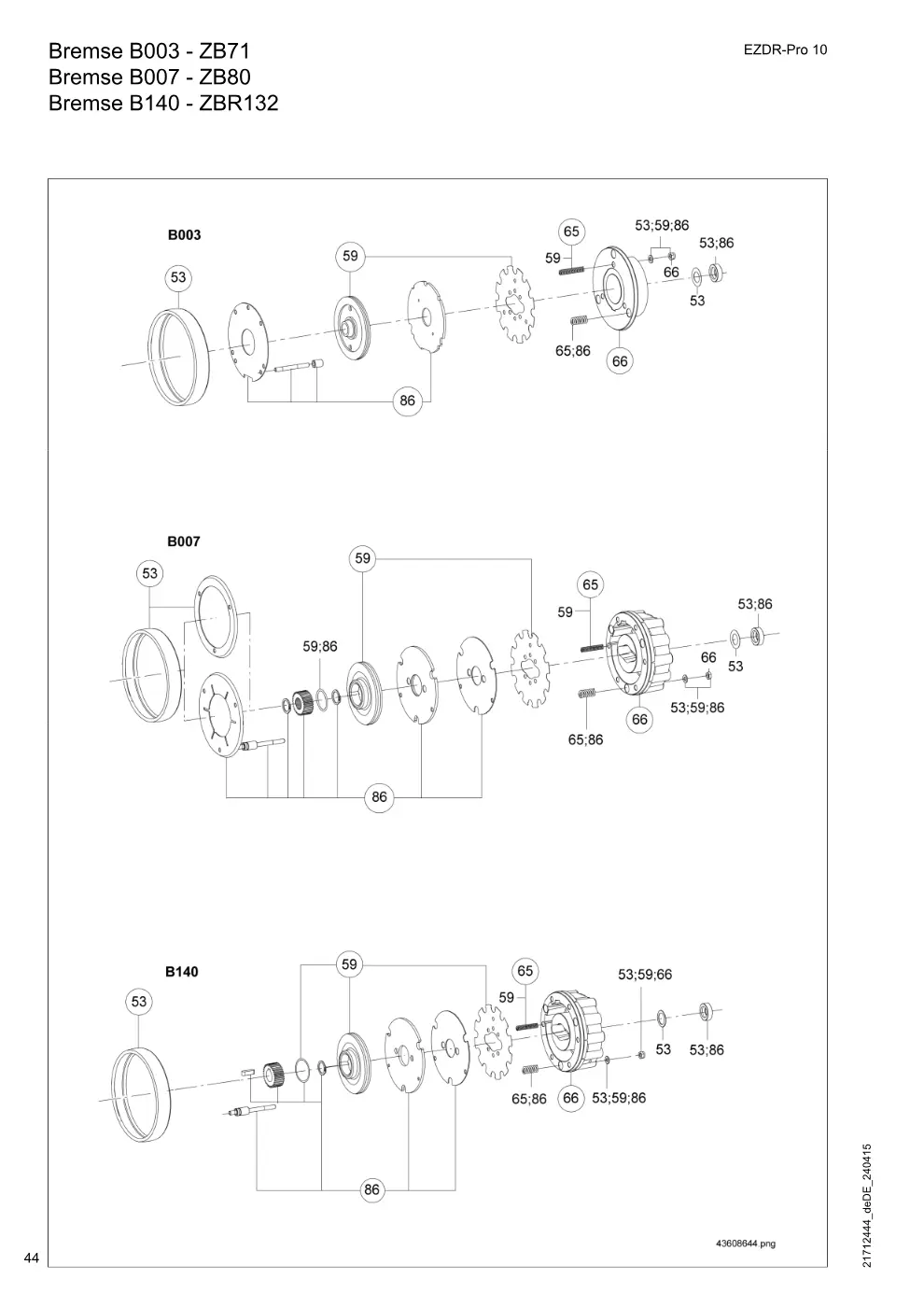

Bremse B003 - ZB71 Bremse B007 - ZB80 Bremse B140 - ZBR132 (Seite 44)

Demag EZDR-Pro 10 – Bremse B003 - ZB71 Bremse B007 - ZB80 Bremse B140 - ZBR132, Zeichnung Seite 44

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
53	Abdeckband Br. IP55 B007 Option, ZBF 63/71	26003033	1
53	Abdeckband Br. IP55 B007 Option, ZBF 80	26013033	1
53	Abdeckband Br. IP55 B140 Option, ZBR 132	26043033	1
59	Verschleißset B003 ZB. 63/71	26096233	1
59	Verschleißset B007 ZB. 80/90	26097033	1
59	Verschleißset B140 ZBR 132	26098433	1
65	Bremsfederset B003 ZB. 63/71	26001033	1
65	Bremsfederset B007 ZB. 80/90	26011033	1
65	Bremsfederset B140 ZBR 132	26041033	1
66	Magnetkörperset B003 180V ZB. 63/71	26005033	1
66	Magnetkörperset B007 180V ZB. 80/90	26015033	1
66	Magnetkörperset B140 180VZ132 ZBR 132	26048533	1
86	Überholungsset B003 ZB. 63/71	26096033	1
86	Überholungsset B007/ZB 80 ZB. 80/90	26096733	1
86	Überholungsset B140/ZB132	26098133	1

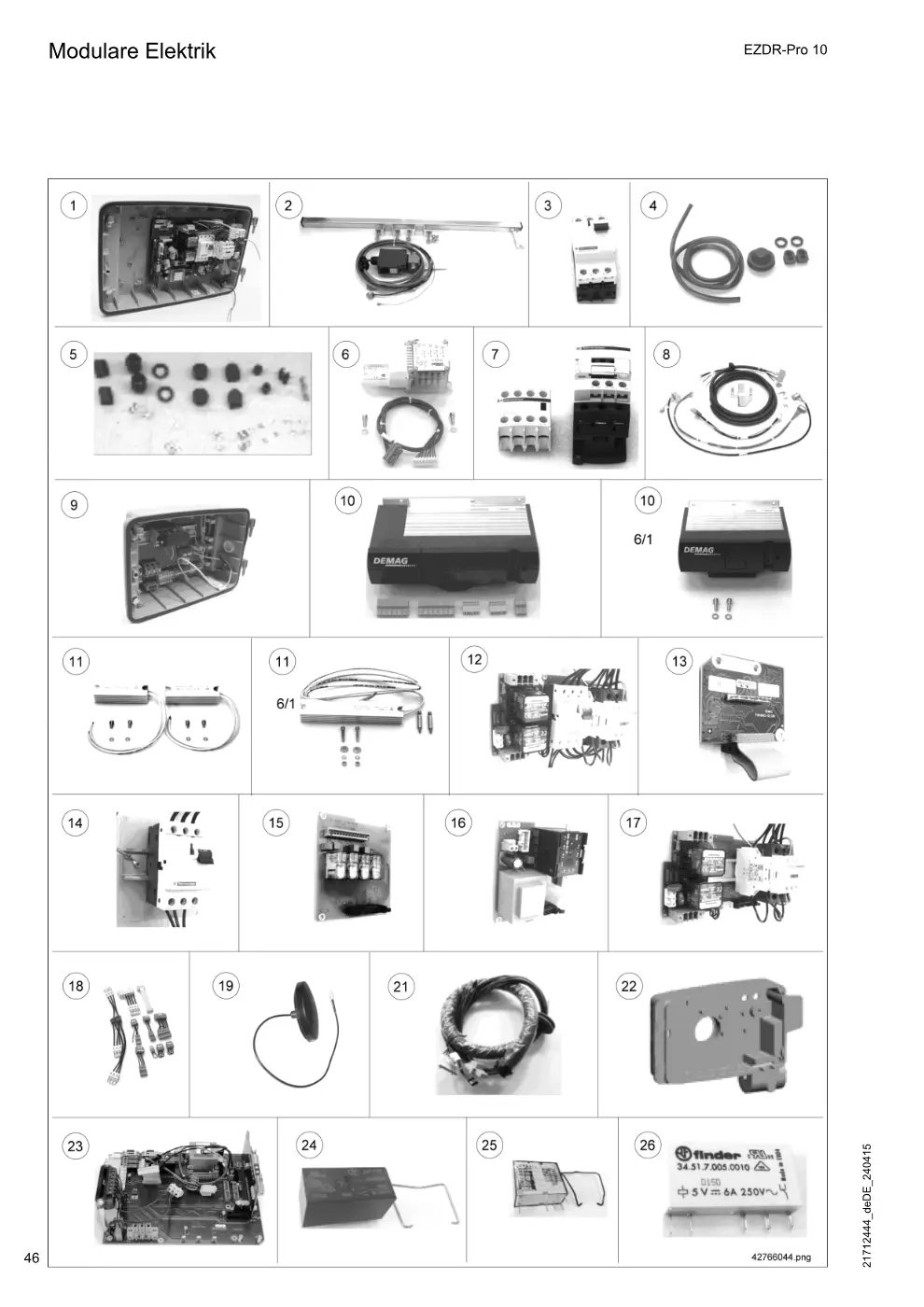

Modulare Elektrik (Seite 46)

Demag EZDR-Pro 10 – Modulare Elektrik, Zeichnung Seite 46

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Baugruppe Deckel Set DR10T V1	71198533	1
1	Baugrup. Deckel/Umrichter Set DR10T	71198633	1
2	Endschalter EZDR 5-10 Set	73014333	1
3	Leistungsschalterset 25A	71989433	1
4	Dichtungsprofil Set 1,5 M	71999333	1
5	Elektrik Set DR10	70599233	1
6	Getriebegrenzschalter Set SGG	71999633	1
7	Schütz Set DR5V2-DR10	71989233	1
8	Steckerleitung Set EZDR	71999833	1
9	Baugruppe Deckel Set DR10 PRO ext. Elektrik	71910633	1
10	Freq.Umrichter DIC-4-007-C-0005-01 6/1	71980433	1
10	Freq.Umrichter DIC-4-002-C-0003-01	71999533	1
11	Bremswiderstand Set 120R 6/1	71997133	1
11	Bremswiderstand Set 470R	71999733	1
12	Baugruppe Set DR Mod-ISS o. LS	71938533	1
13	Baugruppe Set DR Modul-ZMS	71946833	1
14	Baugruppe Set DR Modul-LS 10A 10A	71938833	1
15	Baugruppe Set DR Modul-HSS	71946633	1
16	Baugruppe Set DR Modul-Hub	71947033	1
17	Baugruppe Set DR Modul-ISS 14A 14A	71938633	1
17	Baugruppe Set DR Modul-ISS 25A 25A	71938733	1
17	Baugruppe Set DR ISS-Modul 10A	71946433	1
18	Adapter mod.Elek Set	71408633	1
19	Antennenset DR3-DR20	71944533	1
21	Steckerleitung Z132D2/12 H40	71915733	1
21	Steckerleitung ZBR132D2/12	71915833	1
22	Gehäuse Elektrik DR10	70422233	1
23	Baugruppe Set DR-Basis SZ	71946233	1
24	Kartenrelais DR3-DR20	47928133	1
25	Kartenrelais HSS	47928233	1
26	Kartenrelais Uni-Out	47928333	1

Zum Ersatzteilshop · Partfinder · Alle Kategorien · Impressum · AGB · Datenschutz
Kran-Tec e.U., Lengau (Österreich) – autorisierter Händler für Demag-Ersatzteile. Zeichnungen und Positionen aus den Demag-Ersatzteillisten. Preise und Verfügbarkeit im Shop. Datenstand 20.10.2026.
